Как да направите термопомпа със собствените си ръце от стар хладилник: чертежи, инструкция и съвети за сглобяване

През последните десетилетия собствениците на домове имат доста голям избор от отоплителни системи. Вече не е задължително да се свързвате към централизирани мрежи и да използвате традиционни източници. Можете да изберете оборудване, работещо с алтернативна енергия, но основният му недостатък е скъпотията. Съгласни ли сте?

Въпреки това, ако изградите термопомпа със собствените си ръце от стар хладилник, можете значително да намалите разходите за системата. А ние ще ви кажем как да го направите.

В статията сме подбрали най-простите решения и сме ги снабдили с подробни чертежи и схеми. Затова за домашния майстор няма да е трудно да се ориентира в тях. Освен това тук ще намерите поетапна инструкция за изработка на отоплителното оборудване. А поместените клипове ще разкажат за конструктивните особености на термопомпата и особеностите на нейното свързване.

Колко изгодно е използването на термопомпата?

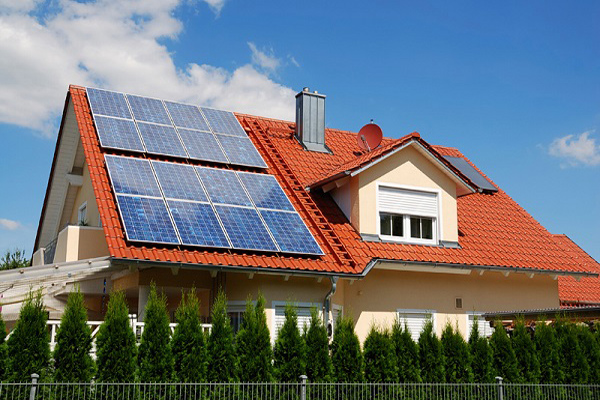

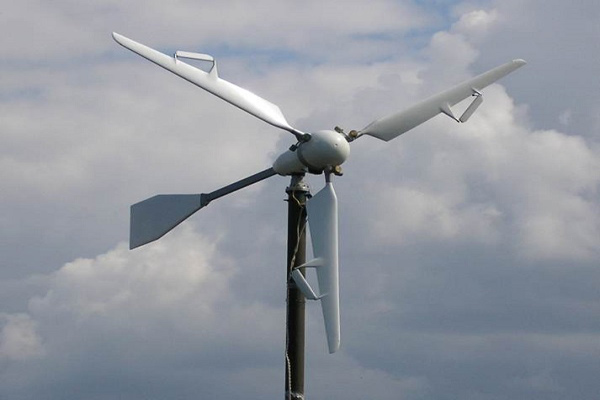

Теоретически всеки човек има голям избор от източници на енергия. Освен природен газ, електричество, въглища, това са още вятърът, слънцето, разликата в температурите на земята и въздуха, земята и водата.

На практика изборът е ограничен, тъй като всичко опира до цената на оборудването и неговата поддръжка, както и до стабилността на работа и сроковете за изплащане на инсталациите.

Всеки от източниците на енергия има както предимства, така и сериозни недостатъци, които ограничават използването му.

Инсталирането на отоплителна система с термопомпа е изгодно от гледна точка на удобството при експлоатация. По време на работа на оборудването няма шум, неприятни миризми, не се изисква инсталиране на комини или други спомагателни конструкции.

Системата е енергозависима, но за работата на термопомпата е необходимо минимално количество електричество.

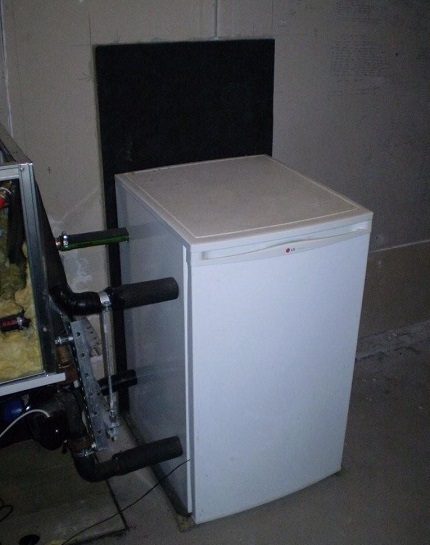

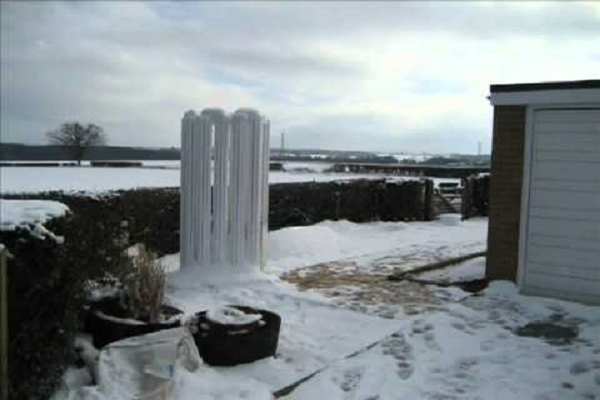

Термопомпата е добра алтернатива на познатите отоплителни системи. За да се намалят първоначалните разходи за оборудване, можете да я сглобите със собствените си ръце.

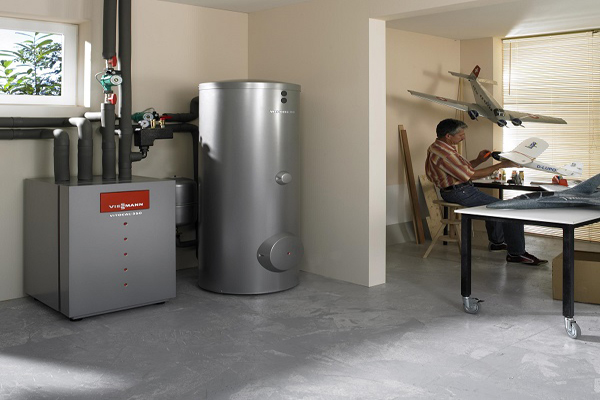

Самите термопомпени инсталации са изключително икономични и не изискват особени разходи за поддръжка, но тяхната първоначална цена е много висока.

Далеч не всеки собственик на дом или вила може да си позволи покупката на такова скъпо оборудване. Ако го сглобите самостоятелно и използвате части от стар хладилник, можете значително да спестите.

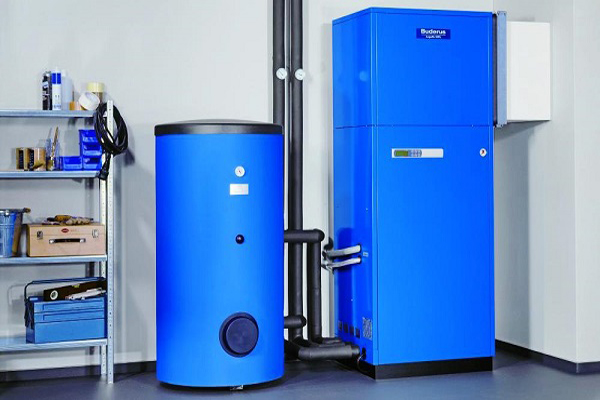

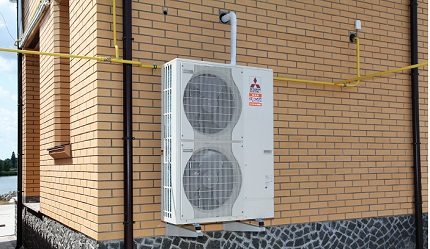

Термопомпите от промишлено производство са скъпи. Смята се, че тяхното инсталиране се изплаща средно за 5-7 години работа, но този срок зависи от началната цена на конструкцията и може да бъде много по-голям.

Домашните инсталации струват буквално стотинки, а използването им позволява значително да се спестява.

Единственият нюанс: производителността на домашните инсталации не е висока и те не могат да бъдат пълноценен заместител на традиционните отоплителни системи. Затова те често се използват като допълнителни или алтернативни варианти за отопление.

5 основни предимства за собствениците на инсталации

Към предимствата на отоплителните системи с термопомпи спадат следните:

1. Икономическа ефективност. При разход на 1 кВт електрическа енергия може да се получи 3-4 кВт топлинна. Това са осреднени показатели, тъй като коефициентът на преобразуване на топлината зависи от типа на оборудването и особеностите на конструкцията.
2. Екологична безопасност. При работа на топлинната инсталация в околната среда не попадат продукти на горенето или други потенциално опасни вещества. Оборудването е озонобезопасно. Неговото приложение позволява да се получи топлина без ни най-малка вреда за екологията.
3. Универсалност на приложението. При инсталиране на отоплителни системи, работещи от традиционни източници на енергия, собственикът на къщата попада в зависимост от монополистите. Слънчевите батерии и ветрогенераторите не винаги са рентабилни. Но термопомпите могат да се инсталират навсякъде. Основното е да се избере правилно типът на системата.
4. Многофункционалност. През студеното време на годината инсталациите отопляват къщата, а през летните жеги могат да работят в режим на климатици. Оборудването се прилага в системите за ГВС и се свързва към контурите на топъл под.
5. Безопасност на експлоатацията. Термопомпите не изискват гориво, при тяхната работа не се отделят токсични вещества, а пределната температура на възлите на оборудването не надвишава 90 градуса. Тези отоплителни системи не са по-опасни от хладилниците.

Идеални уреди не съществуват. Термопомпите са надеждни, дълготрайни и безопасни, но тяхната цена зависи пряко от мощността.

Качествено оборудване за пълноценно отопление и горещо водоснабдяване на къща от 80 кв.м. ще струва приблизително 8000-10000 евро. Домашните инсталации са маломощни, те могат да се използват за отопление на отделни стаи или помощни помещения.

Ефективността на инсталацията зависи от топлинните загуби на къщата. Оборудването има смисъл да се инсталира само в онези сгради, където е осигурено високо ниво на изолация, а показателите за топлинни загуби не са по-високи от 100 W/кв.м.

Термопомпите могат да издържат 30 години и повече. Особено рентабилно е тяхното приложение за ГВС, както и в комбинирани отоплителни системи, включващи топъл под.

Оборудването е надеждно и рядко се разваля. Ако е самоделно, е важно да се избере качествен компресор, най-добре – от хладилник или климатик на проверена марка.

Видове термопомпи за отопление на дома

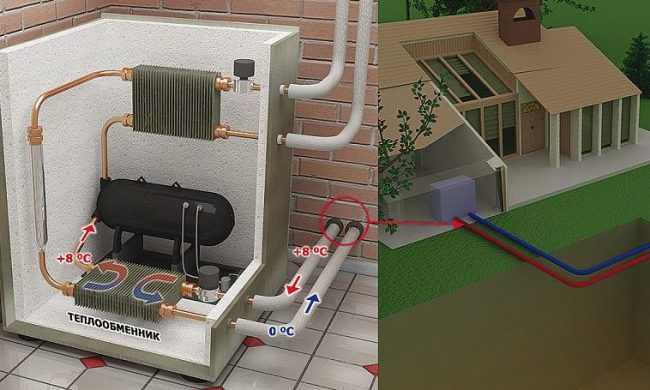

Различават компресионни и абсорбционни топлинни помпи. Инсталациите от първия тип са най-разпространени и именно такава топлинна помпа може да се сглоби от хладилник или стар климатик, като се използва готов компресор.

Също така ще са необходими разширител, изпарител, кондензатор. За работата на абсорбционните инсталации е необходим абсорбент-хладон.

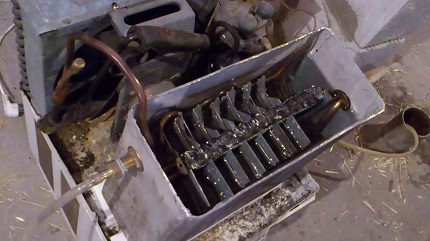

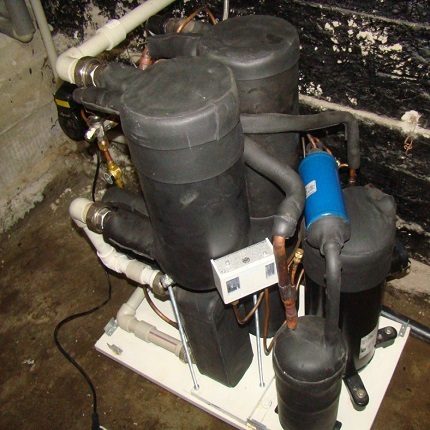

Топлинните помпи най-често се сглобяват от възли на климатици и хладилници. Такива конструкции от домашно производство са прости, ефективни, а при наличието на умения у майстора за подобна работа те могат да бъдат направени буквално за няколко дни.

По вид на източника на топлина инсталациите биват въздушни, геотермални, както и използващи вторична топлина (например, от отпадни води и т.н.).

Във входния и изходния контур се използват един или два различни топлоносителя, и в зависимост от това се отделят следните типове оборудване:

• въздух-въздух;
• вода-вода;
• вода-въздух;
• въздух-вода;
• грунт-вода;
• лед-вода.

Системата може да бъде ефективна само в този случай, ако консумира по-малко енергия, отколкото отдава. Тази разлика се нарича коефициент на преобразуване. Той зависи от много фактори, но най-значимият е температурата на топлоносителя на входния и изходния контур. Колкото по-голяма е разликата, толкова по-добре работи системата.

Няма надеждни формули за изчисляване на производителността на термопомпите, тъй като тяхната работа зависи от много фактори.

При самостоятелното сглобяване на термичната инсталация не може да се очаква, че тя ще бъде толкова ефективна, колкото оборудването от промишлено производство, но напълно ще стигне за създаване на икономична допълнителна отоплителна система.

Поетапна инструкция за изработка на оборудването

Преди да се запознаете с начините как може да се направи термопомпа от хладилник, трябва да се определите с източника на топлина и схемата на работа на уреда. Освен компресора на хладилника ще са необходими и други възли. Също така ще се наложи да докупите или наемете някои инструменти.

Такава самоделка може да се свърже към топъл под, система за битова гореща вода (БГВ) или към водно отопление, ако се използват нискотемпературни радиатори

Дори и да се наложи да купувате компресор и други възли, самостоятелно изработената инсталация ще излезе много по-евтино от готовото промишлено произведено оборудване.

Етап #1. Подготовка на схемата и чертежа

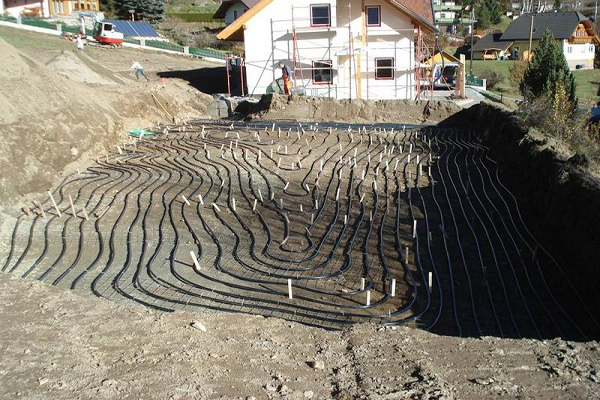

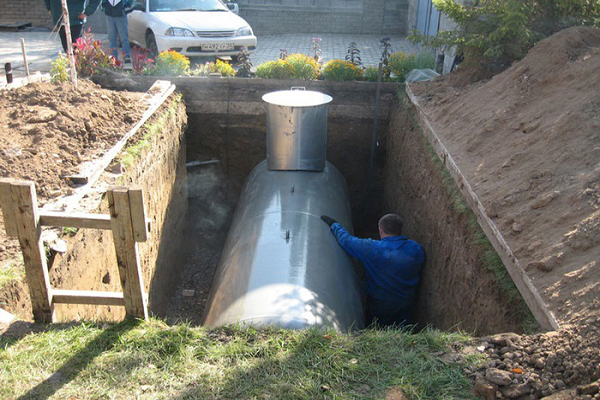

Източникът на енергия трябва да бъде разположен под земята. За инсталиране на термопомпата ще се наложи да пробиете сондаж или поне да изкопаете траншея на дълбочина, където температурата на почвата не пада под 5 градуса. Също така могат да се използват водоеми с естествен или изкуствен произход.

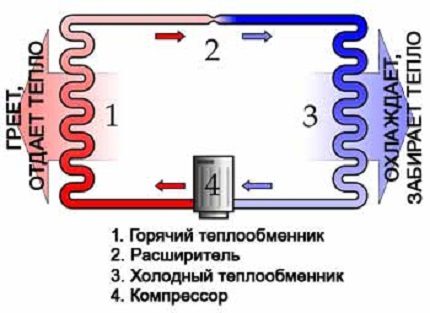

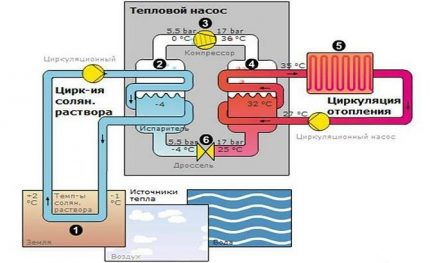

Предложената схема е подходяща за всеки източник на топлина. За да сглобите самоделката, трябва да адаптирате самата схема към условията на експлоатация на бъдещото оборудване и да разработите чертеж

Независимо от източника на топлина, конструкциите на термопомпите са сходни, затова ще подхожда почти всяка схема, която може да се намери в мрежата.

След избора ѝ трябва да подготвите подробни чертежи, в които ще бъдат посочени точните размери, разстоянията и точките на свързване на възлите на инсталацията.

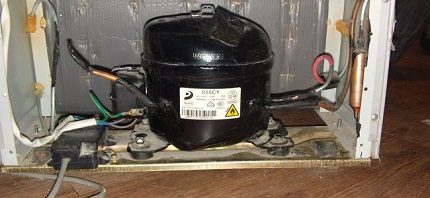

За да направите термопомпа, ще се наложи да разглобите хладилника и да извадите компресора. Това е основният елемент на конструкцията. Той ще изпомпва вода и фреон по положения тръбопровод, осигурявайки работата на отоплението

Въпреки че изчисленията на мощността на инсталацията са затруднени, може да се ориентирате по средни показатели. Например, за къща с повишени показатели на топлинна ефективност е необходима отоплителна система с мощност 25 W/m². Това е идеален вариант, ако топлинните загуби са минимални.

За добре изолирана къща този показател е 45 W/m², а за сграда с относително големи топлинни загуби – 70 W/m².

Етап #2. Избор на необходимите части

Компресорът може да се свали от стар хладилник. Ако е неизправен, по-добре да се купи нов. Не си струва да се ремонтира: нерентабилно е и работоспособността на самоделката ще бъде под въпрос.

За сглобяването на конструкцията ще е необходим и терморегулиращ вентил. Желателно е всички компоненти да са от една система и лесно да се съвместяват.

Това е основната част на хладилника. Задачата на възела е да изпомпва хладилния агент по тръбите, който поема топлина от работната част. За самоделна термопомпа е по-добре да се вземе безшумен компресор.

За монтажа на термопомпата ще са необходими 30-сантиметрови L-образни скоби.

Също така ще трябва да се закупят допълнително някои части:

• качествен херметичен съд от неръждаема стомана с обем 120 л;
• голям пластмасов резервоар с обем 90 л;
• 3 медни тръби с различни диаметри;
• полимерни (най-добре металопластични) тръби.

За сглобяване на системата ще е необходим стандартен комплект инструменти, а за рязане и свързване на метални части – ъглошлайф и заваръчен апарат.

Етап #3. Монтаж на възлите на системата

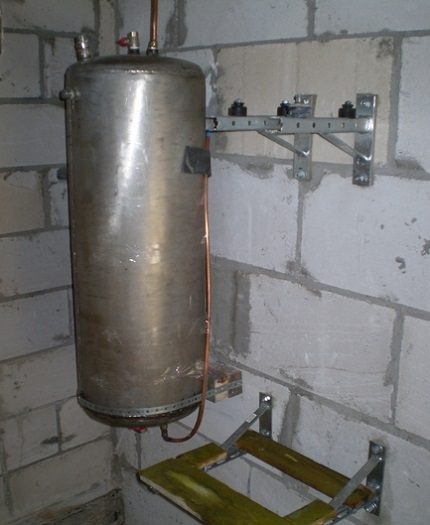

Компресорът се монтира на стената с помощта на скоби, след което се пристъпва към изработване на кондензатора. За целта металният резервоар се разрязва с ъглошлайф на две половини. В едната част се монтира медна серпентина, след което съдът се заварява и в него се подготвят резбови отвори.

Топлообменникът за термопомпа практически не се различава от същия възел, който се изработва за банена печка. Най-подходящ е съд от неръждаема стомана с дебелина 2,5 мм

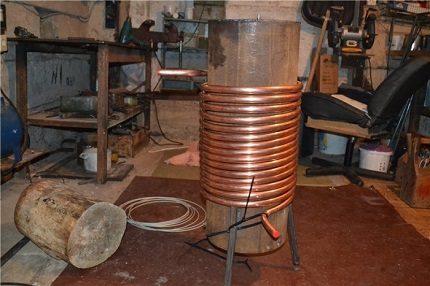

За изработване на топлообменника върху 120-литров стоманен резервоар се навива дълга медна тръба, като краищата на намотките се закрепват с летви. Към изводите се присъединяват водопроводни преходи.

На пластмасовия резервоар също се закрепва серпентина и се използва като изпарител. Той не се прегрява, затова не е задължително да се вземе метален съд. Готовият изпарител се закрепва на стената с помощта на скоби.

При избора на компресор и изпарител трябва да се направи изчисление на мощността с 20% резерв, в противен случай мощността на готовата отоплителна система ще бъде по-ниска от желаната.

Когато основните възли са подготвени, се подбира подходящ терморегулиращ вентил, сглобява се конструкцията и се зарежда системата с фреон от марка R-22 или R-422. Ако нямате съответните умения, има смисъл да поканите специалист, тъй като процедурата е опасна.

Етап #4. Свързване към топлосборното устройство

Типът на захранващото устройство и особеностите на свързване на термопомпата към него зависят от схемата:

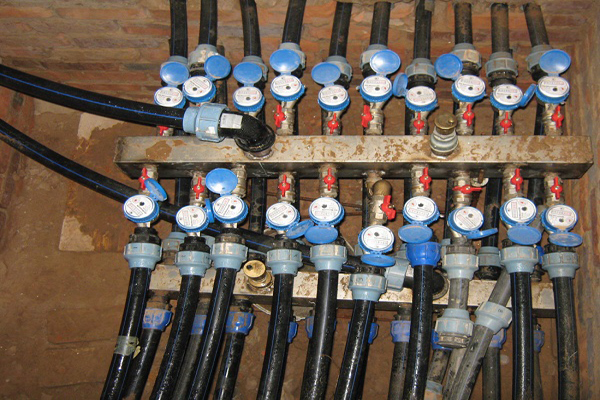

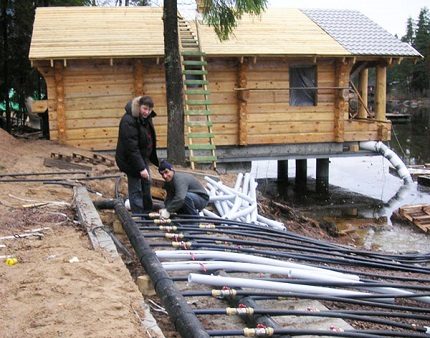

• „Вода-земя“. Колекторът се монтира под нивото на замръзване на почвата. Тръбите на системата трябва да се разположат на същата дълбочина.

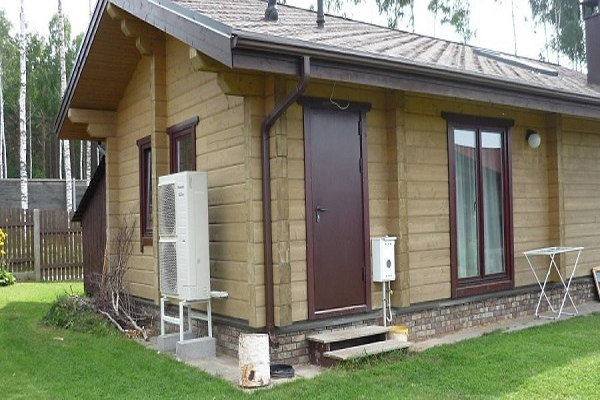

• «Вода-въздух». Системите от този тип се монтират относително лесно, тъй като не изискват земни работи. За монтажа на колектора е подходящо удобно място до къщата или на покрива.
• «Вода-вода». Конструкцията на колектора се сглобява от полимерни тръби и след това се спуска в центъра на водоема.

Възможна е инсталация на комбинирана (бивалентна) отоплителна система. В този случай термопомпата се свързва паралелно с електрически котел. Той изпълнява функция на допълнително отопление.

Инсталирането на бивалентна отоплителна система позволява да се постигне оптимална температура в дома дори при силни студове, а нейното енергопотребление ще бъде минимално.

По време на сглобяването, монтажа и свързването на термопомпата трябва внимателно да се следи за качеството на заваръчните шевове, съединенията и връзките. Системата трябва да бъде абсолютно херметична.

Изводи и полезно видео по темата

При нас термопомпите все още не са особено разпространени, но вече могат да се намерят майстори, които могат да споделят опит от самостоятелното изработване на подобни системи. Предлагаме подборка от полезни видеоматериали.

Конструкция на термопомпата, особености на сглобяването на системата:

Особености на свързването и експлоатацията на самоделна термопомпа:

Видеоотзив за работата на самоделна отоплителна система от климатик:

Схемите за отопление с термопомпи не винаги са рентабилни и удобни, затова непременно претеглете плюсовете и минусите на отоплението от този тип.

Ако стигнете до заключение, че такава система ще подхожда за вашия дом, не бързайте да харчите огромни суми за готова инсталация и сглобете конструкцията самостоятелно. Това не е толкова сложно, изисква значително по-малко финансови средства, а ефектът може да надмине всички очаквания.

Смятате ли да сглобите термопомпа самостоятелно, но не знаете откъде да започнете? Или може би вече сте имали възможност да сглобите подобна конструкция и имате необходимите знания, които можете да споделите с нашите читатели? Оставяйте, моля, коментари, задавайте въпроси в разположения по-долу блок.
