Нагревателен елемент за съдомиялна машина Bosch: как да изберете + инструкция за смяна

Съдомиялни машини на немския производител Bosch, според статистиката, днес използват около 30% от собствениците на това практично и надеждно в бита кухненско оборудване. Но понякога собствениците се сблъскват с проблем с подаването на гореща вода.

Индикаторът подава сигнал, че ТЕН за съдомиялна машина Bosch е повреден, а значи, трябва спешно да се замени с изправен. Но как да направите това правилно и как да изберете нов? За всичко това ще поговорим подробно в нашата статия. Също така ще дадем подробна инструкция за самостоятелна смяна на счупен ТЕН с нов.

Какво показва повреда на ТЕН?

Практически всички модификации на съвременните съдомиялни машини имат в своите конструкции комплекс от сложна механична и електронна „вътрешност“, като започва от системата за водоподаване и водоотвеждане с помпи и завършва с цифров блок за управление.

Програмите в устройствата също са разнообразни по своите функции.

Ако на индикаторния панел за управление на съдомиялната машина се появи код за грешка “09”, “Е09”, “F09”, това ще означава наличие в уреда на сериозен проблем с нагряването на водата.

За това, най-вероятно, е „виновен“ повреденият ТЕН, той е тръбен нагревателен елемент, а също така могат да бъдат засегнати и други елементи от сложното оборудване.

Видяхте на дисплея на своята съдомиялна машина друг код за грешка? Не се отчайвайте! Препоръчваме ви да се запознаете с дешифрирането на кодовете за грешки на съдомиялната техника на марката Бош, за да можете да определите причината за неизправността.

Немските съдомиялни машини се славят с качество на безупречно оригинално сглобяване, но с течение на времето работните възли на тази сложна техника могат да се повредят

Проблемът с нагряването на водата може да бъде предизвикан и от следните неприятности:

• късо съединение във веригата на електрозахранването на жилището;
• аварийно окисление на контактите, разположени на изводите на нагревателното устройство;
• чрезмерно твърда вода, постъпваща в машината от водопровода.

На собствениците в подобни случаи трябва да вземат решение за самостоятелна смяна на електронагревателния възел или да поканят сервизен специалист.

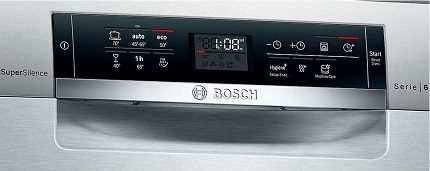

На собствениците на електрически съдомиялни трябва внимателно да следят показанията на цифровото табло: машината ще показва на него шифри (кодове) за грешки, които са възникнали в работния процес на устройството. Списъкът на кодовете е представен в ръководството за експлоатация.

Не случайно нагревателните елементи (ТЕН-ове) се смятат за сърцето на съдомиялната машина от всякаква комплектация, независимо от популярността на марката и „усъвършенстваните“ функции. Приложението на съдомиялните в битови условия доказва това.

Повредите на нагревателните елементи, доведени до критичен показател, могат в 100% от случаите да доведат целия сложен механизъм на машината до неизправност. А защо да излагате толкова скъпоструващо нещо на неоправдан риск?

Специалист от сервизната организация ще монтира нагревателния елемент квалифицирано, но ако няма такава възможност, собственикът на техниката може сам да монтира тази част в машината, съгласно инструкцията.

Нестандартната (неправилна) работа на нагревателните елементи в съдомиялните машини е опасна предпоставка за поява на по-сериозни негативни последствия както при последващата експлоатация на уреда, така и в живота на хората, които непосредствено използват техниката.

Ето защо е толкова важно да се опитате бързо да се отървете от проблемите и повредите във вашата любима машина-помощница!

Устройство на нагревател за вода

Електронагревателят, монтиран в корпуса на съдомиялната машина, спада към категорията на водните нагревателни елементи, осигуряващи стабилно загряване на циркулиращата вода до +100 °C. Някои модели могат да бъдат оборудвани с терморегулатори.

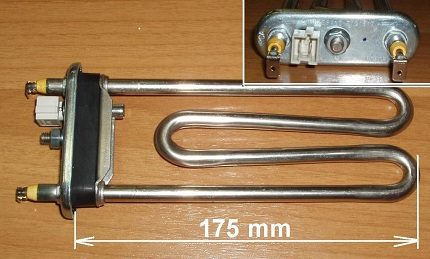

Електронагревателният уред ТЕН за съдомиялна машина. Това е специална тръба, запълнена с топлоемък изолатор, в центъра на която е разположена нихромова нишка (спирала).

В тръбния нагревателен елемент се намира електропроводяща спирала, която предава проектната мощност на цялата външна повърхност на нагревателния модул.

Към основните съставни компоненти на нагревателния елемент спадат:

• тръба;
• нагревателен елемент;
• контакти;
• изолиращ слой.

Топлоелектрическият сегмент на ТЕНа се произвежда в разнообразни конструкции. Недостатъци в устройствата практически няма, освен голямата площ за монтаж и необходимостта от ремонт, ако спиралата е прегоряла.

Помпата изпомпва вода в съдомиялната машина през повърхността на нагревателния елемент. Така водата се нагрява до необходимата температура за миене на съдове, която се контролира от датчик.

Електронагревателите за съдомиялни с тръбна конструкция се произвеждат от промишлеността със следните параметри:

• мощност – 15 W – 15 kW;
• напрежение – 12 V – 380 V;
• дължина – 250-630 mm;
• външен диаметър – 6,0 – 24,0 mm.

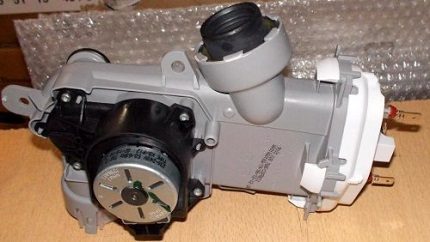

Ако имате машина на Бош от 3-то поколение, то в нея се намира усъвършенстван помпен двигател с вграден в него ТЕН.

Причини за повреди и тънкости при избора

Неполадките с един от основните елементи на конструкцията на съдомиялната могат да възникнат по различни причини. Предлагаме Ви да се запознаете по-подробно с възможните проблеми, а също така ще Ви предоставим редица съвети за избора на нов ТЕН.

Защо може да се счупи ТЕН?

Според отзивите на потребителите, най-честите повреди на електронагревателя в съдомиялната са прегаряне на спиралната нишка и електрическо късо съединение на изводите на тръбите.

Прегарянето е пряко следствие от изтъняването на огнеупорния елемент, разположен в херметически затворения нагревател.

Проточните ТЕНе в съдомиялните често изгарят.

Това може да се случи, ако:

• в ТЕНа има теч;
• в мрежата настъпи рязко покачване на напрежението (ако такива скокове са често явление, не е излишно да се заемете с покупката и инсталирането на стабилизатор);
• филтърът е силно замърсен;
• машината се експлоатира неправилно (препоръчително е преди началото на използването да се запознаете с правилата за експлоатация на съдомиялната);
• износване, натрупване на значителен слой котлен камък върху ТЕНа (ако дебелината на слоя надвишава 2-3 mm, то повредата на елемента е неизбежна).

При такива сериозни повреди не остава нищо друго, освен да замените изгорелия елемент с нов. Но преди това трябва да го купите, като изберете правилния — който и да е модел няма да стане. В този въпрос е необходимо да се вземат предвид редица особености, за които ще говорим по-долу.

Нюанси при избора на нов ТЕН

Когато поръчвате в онлайн или сервизни магазини резервна част за самостоятелна смяна, трябва да посочите пълните данни за модела, включително серийния номер. Информацията се намира на табелката на машината. Подробни препоръки за търсене и избор на качествени резервни части за съдомиялни сме предоставили тук.

Също така при избора на ТЕН е важно да обърнете внимание на неговите технически характеристики: внимателно проверете общото му предназначение, параметрите на мощност и напрежение, диаметъра, аналогични на заводските, както и съответствието на устройството с типичния съединител за свързване.

Съветваме Ви да обърнете внимание и на запазване на херметичността на изводните краища на закупеното устройство.

Важни са и особеностите на конструкцията. На пластмасовия корпус на нагревателния блок се намират отклонения за свързване с тръбите и изходни краища за сензорите.

Електрическите проточни нагреватели извършват нагряването бързо, но консумират много електроенергия. Препоръчваме да вземете това предвид: ако едновременно работят съдомиялната и електрическата кана, предпазителите може да излетят и автоматичният прекъсвач да изключи захранването в целия апартамент.

Електрическите термонагреватели, предназначени за монтаж в съдомиялни машини на Бош, се произвеждат в следните конструкции:

• потопяеми (мокри) – контактуват с работната течна среда, осъществявайки нейното нагряване;

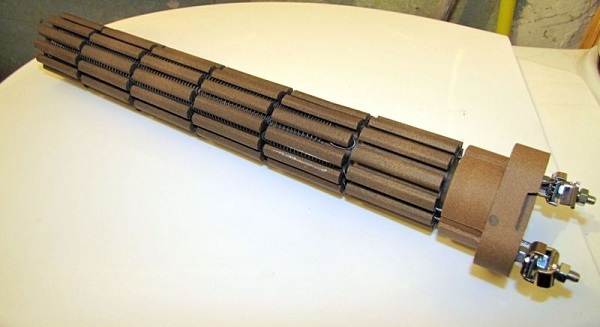

• сухи – са обградени за защита от специална колба, изработена от здрав композитен материал стеатит.

Сухите нагреватели се считат от професионалните майстори за по-ефективни на практика, тъй като благодарение на избягването на директен контакт с течността могат да служат много дълго.

Широката колба на сухия нагревател помага много бързо да се нагрее водата, предотвратява натрупването на котлен камък, защитава машината от суха работа и може лесно да се демонтира.

В различни модификации на съдомиялни машини на Бош на нагревателните елементи могат да бъдат монтирани сензори за разпределение на водния поток, мътност на водата и електрореле, което се превключва от мембрана, движеща се под налягането на водата.

За съдомиялна машина Bosch се продават нагревателни елементи, които влизат в комплект с помпата. Това е една цялостна част, поради което се счита за неразглобяема. Нейната цена е доста висока и може да варира в широк ценови диапазон: от 70 до 110 €.

Поетапна инструкция за смяна на ТЕН

Решихте ли сами да подмените неизправния нагревателен елемент в съдомиялната?

Подгответе следния набор от необходими инструменти:

• 2 отвертки – плоска и кръстата;
• шуруповерт;
• мултицет или омметър;
• клещи и шило.

Алгоритмът за самостоятелна подмяна на електронагревателния елемент е следният.

Стъпка №1 — проверка на новия ТЕН

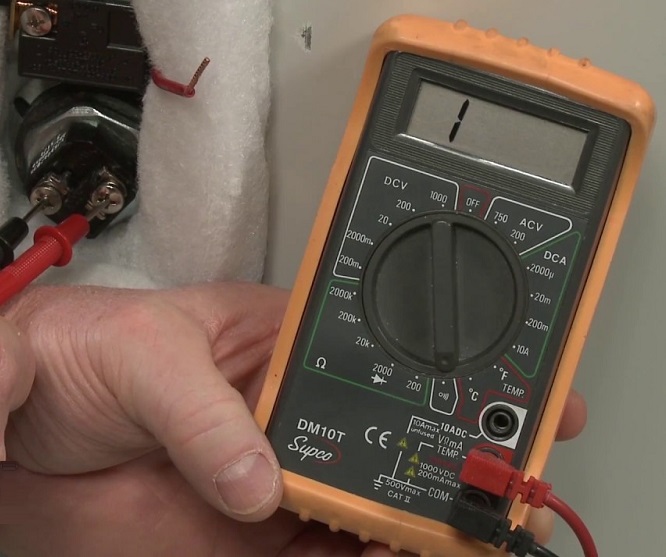

Проверете изправността на новия нагревател с измервателен уред: показанието на съпротивлението не трябва да бъде по-високо от 20-30 Ом.

Ако е по-голямо, то в него има прекъсване на спиралата, ако съпротивлението е нормално, значи частта може спокойно да се монтира вместо повредената.

Проверявайки показанията на параметрите с помощта на мултицет, трябва да се контролира текущото състояние на температурния датчик, да се прегледа окабеляването и контактите, за да няма повреди по тях.

Стъпка №2 — демонтаж на тавите и долната кобилица

Отворете вратата на бункера на машината и отстранете съдовите тави, изключете уреда от мрежата, свалете маркучите. Издърпайте нагоре и свалете пластмасовия разпръсквач и филтърната чаша с мрежа от неръждаема стомана.

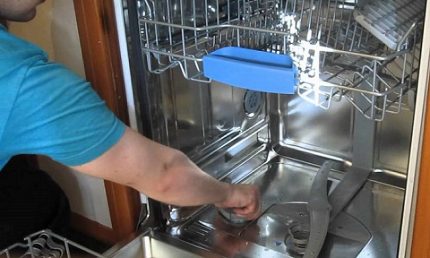

Сега трябва да се свали долното кобилично рамо: за това просто хванете детайла и го повдигнете нагоре.

Когато машината достигне необходимата температура, тя включва помпа, която нагнетява принудително вода във въртящите се кобилични рамена – тях трябва да демонтирате.

Стъпка №3 — премахване на тръбата и задния панел

Освободете маркуча, свързан с нагревателния елемент – отвинтете с отвертка или отвертка-шуруповерт 5 винта, които поддържат маркуча, свързан с хомоти с проточния електрически нагревател, след това обърнете корпуса така, че дъното да е отгоре.

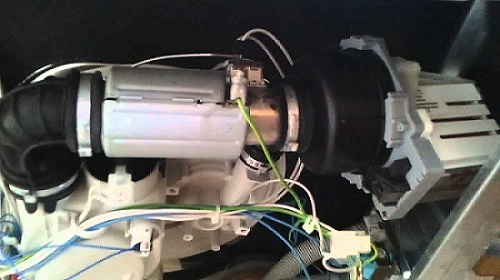

А сега отстранете задния панел. Ако в машината вместо него има подвижна стена, я извадете навън. Нагревателният елемент е свързан с помпата.

За да я отделите, хванете я и завъртете на половин оборот надясно, издърпайте настрани, тогава помпата ще бъде в ръцете ви. Остава само да свалите датчика от нея.

Датчиците се инсталират в съдомиялни машини от 2-ро и 3-то поколение, отличават се с различни функционални свойства. При отстраняването им, действайте внимателно и запомняйте местата на монтаж.

Стъпка №4 — демонтаж на изгорял ТЕН

Отстранете крепежните елементи, които държат нагревателния елемент. В съдомиялните машини на Bosch нагревателните елементи се фиксират отдолу с гумени крепежи. Трябва да вкарате ръка под корпуса и да ги отсъедините.

В процеса ще трябва с помощта на шило да подкачите пластмасовите хомоти, които държат маркучите. Ако ги повредите неволно, можете да ги замените с нови, но е по-добре да действате внимателно.

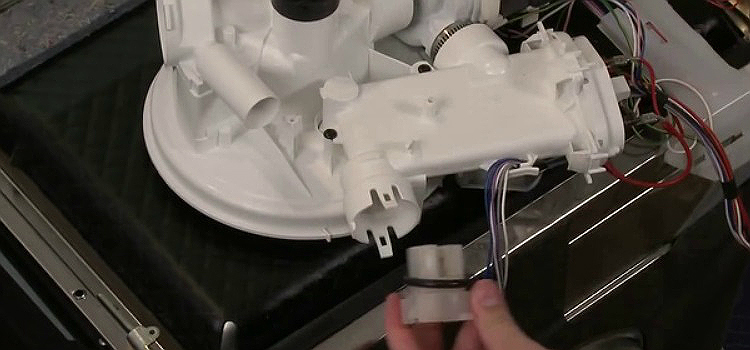

Свалете изгорелия нагревателен елемент. Разединете монтажните щекери на датчиците, маркучите и демонтирайте изгорелия и разхерметизиран нагревателен елемент.

Ако маркучите не се подават веднага, хванете ги с клещи, действайки изключително внимателно, за да не повредите случайно пластмасовите части: днес тяхната цена е доста висока.

Стъпка №5 — монтаж на нов нагревател-ТЕН

Замяната на нагревателя с нов няма да отнеме толкова много време. Важно е да действате изключително внимателно, сглобявайки всички елементи в обратна последователност на процедурата по демонтаж. Ясно този процес на замяна може да се види във видеоклиповете, представени в последния блок на статията.

Също така препоръчваме да се запознаете с инструкцията за инсталация и свързване на съдомиялната машина на марката Бош сами, което ще ви помогне без проблем да сглобите машината след ремонт и да я свържете правилно към комуникациите.

След инсталацията продължавайте да следите за работоспособността на нагревателния елемент, като редовно го почиствате от котлен камък чрез механично почистване или с помощта на химически съставки.

Освен нагревателния елемент и другите работни възли на техниката се нуждаят от грижи. Затова, за да удължите експлоатационния живот на съдомиялната машина, е желателно редовно да извършвате нейното обслужване.

Изводи и полезно видео по темата

Видеоматериал от професионален майстор, работещ в сервиз на компанията-производител на съдомиялни машини Bosch.

Последователност на смяната на нагревателния елемент, подробно обяснение на нюансите на работата. Съвети за практическо прилагане на нагревателните елементи, приложими за конкретните модификации на съдомиялните машини.

Нагревателната система на елемента се намира в съдомиялната машина близо до други управляващи възли. Поради този факт неговата смяна или смяната на целия блок помпа+нагревател изглежда трудно и сложно занимание. Но при спазване на инструкцията ремонтът ще премине успешно и безопасно.

Основното условие за смяната е стриктното спазване на последователността на демонтаж на неизправния възел на машината и внимателност при инсталиране на новия елемент.

Възнамерявате ли да смените нагревателния елемент сами, но имате въпроси относно процеса на извличане на стария или монтажа на новия нагревателен елемент? Задайте ги на нашите експерти в блока, разположен по-долу под тази статия.

Ако се специализирате в ремонта на съдомиялни машини и искате да допълните нашия материал с полезни съвети, моля, оставете вашите коментари към тази публикация.
