Горелка за биокамина със собствените си ръце: инструкция и съвети за изработка

Екологичната разновидност на камина за разлика от газовото и дървеното оборудване от тази категория може да се експлоатира в многоетажни сгради. За неговата организация не е необходимо да получавате разрешение от администрацията. Не е нужно да изграждате димоотвод и склад за гориво. А ако огнището е интересно оформено, направена е горелка за биокамина със собствени ръце, разходите за обзавеждане ще намалеят значително. Нали така?

Всичко за това как да направите ефектен екокамин с надеждно работещ горивен елемент, ще намерите в представената от нас статия. Използвайки предложената информация и ценни съвети, ще можете сами да изработите удивителен предмет на интериора, който не създава никакви заплахи по време на горене.

В нашата статия подробно е описан процесът на самостоятелно изработване на три вида горелки за устройството на биокамини. Приведени са интересни варианти за декориране, дадени са препоръки за безопасно ползване на ефектната самоделка. Представеният материал е допълнен с фото-илюстрации и видео-ръководство.

Принцип на действие и устройство на биокамина

Биокамин (екокамин) – вариант на огнище, което се отоплява с течно биогориво. При изгаряне на подобни вещества не се отделя дим и сажди, затова за функционирането на подобно устройство не е необходим димоотвод.

В същото време стаята, където се намира биокаминът, трябва периодично да се проветрява, тъй като при всяко горене се изразходва кислород.

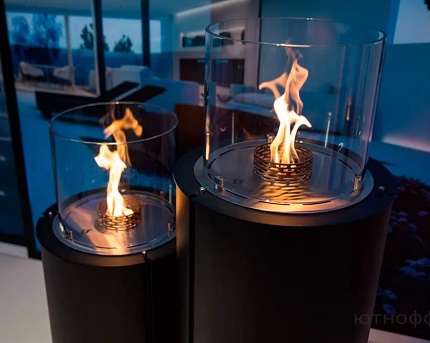

Популярността на биокамините е обоснована от универсалността, възможността за монтаж без получаване на разрешения за разлика от газовите агрегати, простотата на устройството и обслужването

За отопление на биоогнища обикновено се прилага биоетанол или смеси на гориво на негова основа. Възможно е също така прилагане на други видове гориво, например, спирт

По-подробно принципът на работа на камина на биогориво разгледахме в следващата статия.

Класификация по начин на монтаж

Подобни отоплителни устройства се различават не толкова по конструкцията си, колкото по размерите и мястото на разположение в апартамента. Според посочените критерии могат да се откроят три разновидности на екокамините.

Разновидност #1 – настолни

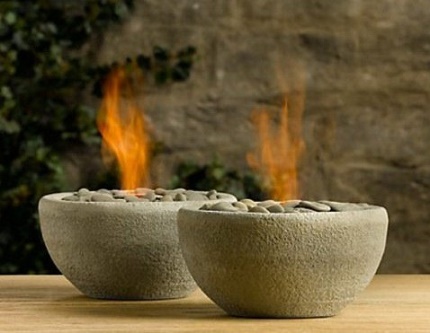

Настолните представляват малки изделия с разнообразна форма и дизайн. За пожарна безопасност в тези конструкции се предвижда плътен екран от огнеупорно стъкло, който скрива пламъка.

Настолните биокамини имат чисто декоративна функция и практически не влияят на температурата в помещението. Подобни предмети на интериора могат да се поставят на масичка за списания, перваз на прозорец, нощно шкафче.

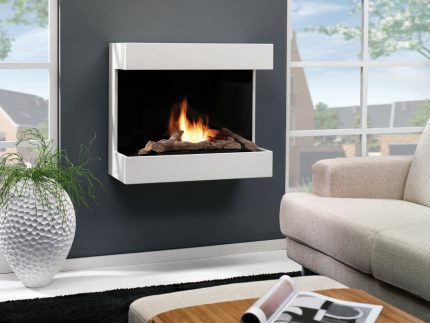

Разновидност #2 – настенни

Настенните устройства, чиито размери могат да достигат до 1 метър дължина, обикновено са изработени от метал и стъкло. Подобни модели са не само декоративни, но и функционални. Те отопляват помещението, особено ако в горивната камера са инсталирани няколко горелки.

Настенните камини са стационарни конструкции. Те изискват използването на специални крепежни елементи, благодарение на които отоплителните устройства се закрепват надеждно към стената.

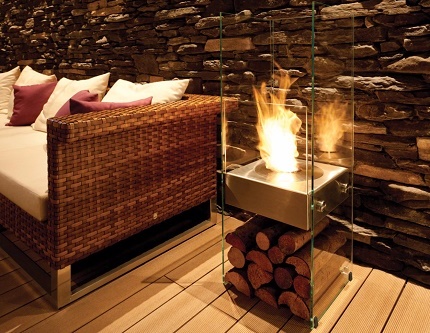

Разновидност #3 – подови

Екокамините с големи размери се инсталират на пода, често в ниши или ъгли на помещението. Съществуват подови модели, допълнени с опорни крачета, позволяващи регулиране на височината на конструкцията, или с колелца, благодарение на които устройството може да се премества из дома.

Подов биокамин може да бъде облицован с тухли или камък. В този случай дизайнът му практически не се различава от традиционните огнища, отоплявани с дърва или сухи клони.

Както и настенните биокамини, подовите варианти съчетават декоративна роля с функционална, изпълвайки стаята с топлина.

Предимства и недостатъци на биокамините

Както всякакви устройства, и тези огнища имат силни и слаби страни.

Независимо от модела, всички екокамини притежават следните предимства:

• Простота на устройството. За оборудване на огнището не е необходимо полагане на вентилационни канали, изграждане на комин, съгласуване със съседите.
• Мобилност. Биокамините като правило са доста леки приспособления. Много варианти са специално проектирани за придвижване в рамките на помещението.
• Лекота в експлоатацията. Ползването на подобни устройства е изключително лесно. Важно е само навреме да се закупува биогориво и да се зарежда камината.
• Безопасност. При горене не се отделят сажди, въглероден оксид, дим и други вредни вещества, освен това в много модели е предвиден плътен екран, който препятства открития пламък.
• Овлажняване на въздуха. При горене на биоетанол се образуват въглероден диоксид и водни пари, които подобряват микроклимата в помещението.

В същото време трябва да се отбележат и редица проблеми, свързани с работата на екокамините.

Към отрицателните фактори се отнасят:

• Ниска топлоотдаване. При горене на биогориво се отделя малко количество топлина.
• Висока цена на биоетанол. Течното биогориво струва по-скъпо от традиционните варианти на гориво.
• Необходимост от вентилация. Тъй като при горене на огъня се намалява нивото на кислород в стаята, където се намира екокамината, желателно е да се осигури допълнителна вентилация или да се грижите за често проветряване на помещението.

Негативните страни на биоогнищата могат да бъдат пренебрегнати, особено ако става въпрос за декоративни устройства.

Биокаминът – интересен елемент на декора, не рядко превръщащ се в централен акцент на интериора. Като се има предвид това, редица недостатъци могат да бъдат пренебрегнати.

Основни елементи на конструкцията

При цялото разнообразие на модели екокамини, тяхната конструкция се състои от сходни елементи, а именно:

• Отоплителен блок. Основен компонент на биоогнището, където се намира горивото. Съществуват два варианта на подобно устройство: горелка и резервоар, за които ще поговорим подробно по-долу.
• Корпус. Тази част определя дизайна на изделието. В зависимост от проекта корпусът може да бъде отворен или затворен, да има форма на различни геометрични фигури, да се стилизира като рафт, свещник, масичка за дневна.
• Декоративни компоненти. За украса на екокамини често се използва декор, изработен от топлоустойчиви материали: камъни, метал, огнеупорна керамика.

Всички тези части могат да бъдат направени самостоятелно, като се изработи биокамин със собствени ръце.

В биокамините могат да се прилагат два типа устройства за отопление: резервоар за гориво и горелка.

Резервоар за гориво, чийто обем е от 60 мл до 5 литра, обикновено се използва в фабричните модели на биокамини.

Резервоарът за гориво притежава множество предимства, но едва ли може да бъде направен самостоятелно, тъй като при неговото изработване се използват заводски технологии.

По правило, резервоарите се правят от здрав метал, най-често неръждаема стомана. Много е важно стените и дъното на устройството да имат достатъчна дебелина: това гарантира безопасност и дълъг срок на експлоатация.

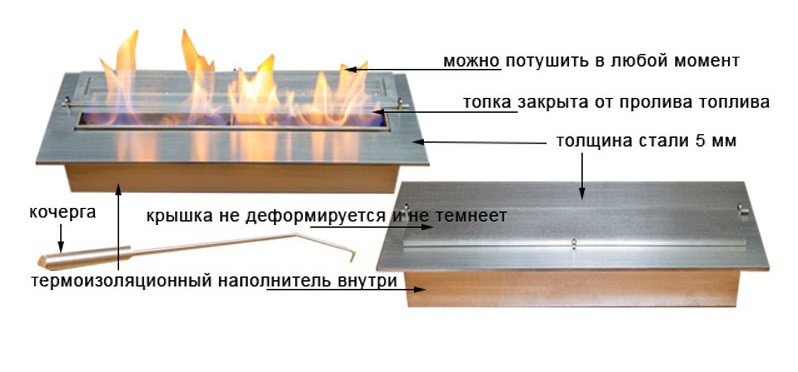

Резервоарите за гориво притежават значителни предимства:

• Тяхната конструкция гарантира абсолютна херметичност на съда, благодарение на което вътре не попадат прах и чужди тела.
• При използване на подобни модели в помещението напълно отсъства мирис на биоетанол, тъй като течното гориво и неговите пари се задържат в резервоара.
• Конструкцията на резервоарите за гориво предвижда специално приспособление за регулиране на интензивността на огъня. Това е особено важно, ако камината е вградена в стената или нейната повърхност е украсена с аксесоари, изработени от материали, които не притежават особена огнеупорност.
• Подобни устройства предвиждат и възможност за бързо и лесно гасене на огъня. За целта е достатъчно да завъртите лоста, чрез който се спира подаването на биогориво.

Недостатък на подобните модели е доста високата цена.

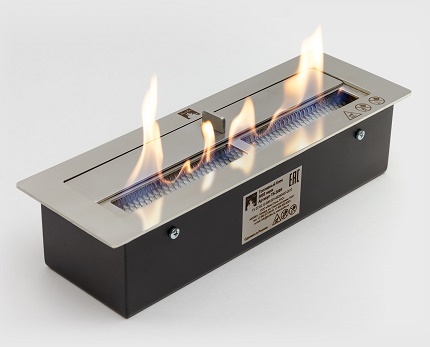

По-прост вариант на отоплителния блок е горелка за екокамина. Външно подобно устройство изглежда изключително просто: това е резервоар, предназначен за наливане на биоетанол, който може да има различна форма.

Използването на подобни приспособления не е толкова удобно, колкото на горивен котел. При горелките не е предвиден и механизъм за регулиране на интензивността на огъня, както и възможност за бързо загасяване на разпаления пламък.

За гасене съществуват специални приспособления, които трябва да се купят допълнително, освен това при тяхното използване в стаята се усеща рязка миризма.

В биокамина, който се планира да се използва за отопление на помещението, могат да се монтират 2-3 обикновени горелки, но при това трябва да се спазват определени нормативи.

В същото време горелките за биокамина имат и своите предимства. Подобни устройства се отличават с ниска цена, а простата конструкция позволява да се направят самостоятелно. Освен това, в едно огнище могат да се монтират няколко такива приспособления, което значително ще увеличи топлоотдаването.

Особености при изработка на горелката

Преди започването на работата по създаването на екокамина е важно да се определите с модела на огнището: ще бъде ли това голямо устройство, монтирано на пода, стенен вариант (окачен на стената) или компактен уред, който може да се постави на маса. От това пряко зависи размерът на горелката.

След като се определите, опитайте да нахвърляте проект на биокамина, за да подготвите на негова основа чертежите на конструкцията, както и на отоплителния елемент. Тъй като принципът на работа на различните модели обикновено съвпада, на преден план излизат дизайнът и функционалността.

Важно е да се обърне голямо внимание на качеството на използваните материали, тъй като от това зависи безопасността на работата на огнището, както и срокът на неговата употреба. Изработеният от здрави заготовки отоплителен блок ще работи изправно и без смущения.

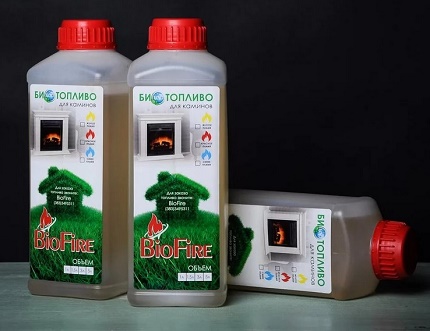

Въпреки че биогоривото за камини често се пакетира в пластмасови бутилки, това не означава, че горелката може да се направи от пластмаса: подобно устройство трябва да бъде изцяло изработено от метал.

Правилата за безопасност изискват вътрешната повърхност на съда, използван за изработка на горелката, да няма допълнително покритие (емайлирано, тефлоново или друго).

Най-издръжливите и най-надеждните приспособления се изработват от неръждаема стомана, тъй като подобен материал съчетава висока химическа и термична устойчивост. Възможно е също така използването на обикновена конструкционна стомана, въпреки че нейните качествени показатели са малко по-ниски.

За изработването на горивния блок е важно да се използват заготовки с дебели стени. Тънките детали при нагряване ще се деформират, което може да доведе до разхерметизиране на шевовете и изтичане на гориво, в резултат на което може да започне запалване.

Размерът и параметрите на съда за гориво зависят не само от габаритите на модела, но и от конструктивните особености. Ако резервоарът за гориво не предполага използване на абсорбент, съдът може да се направи нисък. При това е желателно да се направи така, че в горенето да бъде вовлечена само малка повърхностна част от горимия материал.

Горелките за биокамина могат да бъдат оборудвани и със защитен екран от стъкло. За тази цел е по-добре да се вземе огнеупорен материал. Ако той не е под ръка, може да се използва обикновено стъкло, например, като се вземе от рамки за снимки формат А4. В този случай трябва да се предвиди по-голямо разстояние от горелката, за да не се пукне материалът от прегряване.

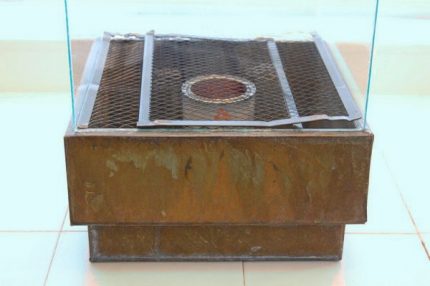

За да може пламъкът да се разпределя равномерно във всички посоки, препоръчително е горивният резервоар да бъде покрит отгоре с метална мрежа. Подобен детайл ще послужи и като основа за укрепване на декоративните елементи.

Като метална мрежа за биокамина може да се използва обикновена строителна мрежа или дори приспособление за фурна (барбекю), което се изрязва до необходимите размери.

За запалване на самоделната горелка се използва фитил, който може да се изработи от обувен шнур. Единият му край се поставя в напълнения с биогориво резервоар, а другият се извежда навън и се запалва. Особено ефектен вид има екокамината, чийто външен фитил е скрит между декоративните елементи.

Разстоянието от горелката до стъкления екран трябва да бъде приблизително 15 см, същото разстояние трябва да се спазва между няколко отоплителни елемента, ако са инсталирани в един и същ биокамин.

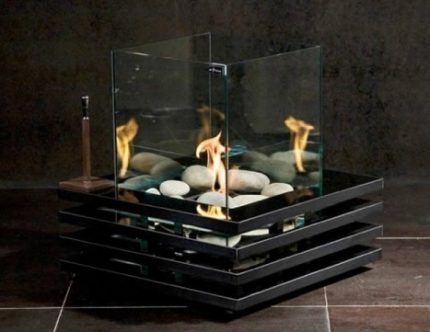

Една горелка е разчетена за площ от 16 квадратни метра: този норматив трябва да се вземе предвид при планирането на устройството на огнище с няколко отоплителни устройства.

Щом горелката на биокамината бъде сглобена, е необходимо да се оцени визуално конструкцията, да се сравни с чертежа, както и да се уверите в отсъствието на деформация. При откриване на дефекти трябва да се разглоби устройството и отново внимателно да се настроят детайлите.

Варианти на горелки за биокамини

Съществуват множество схеми за изработване на горивни блокове самостоятелно, предлагаме няколко несложни варианта.

#1: Най-проста модел на горивен елемент

За най-простия вариант на горелка за биокамина се използва обикновен съд от неръждаема стомана със стени с дебелина не по-малко от 2 мм.

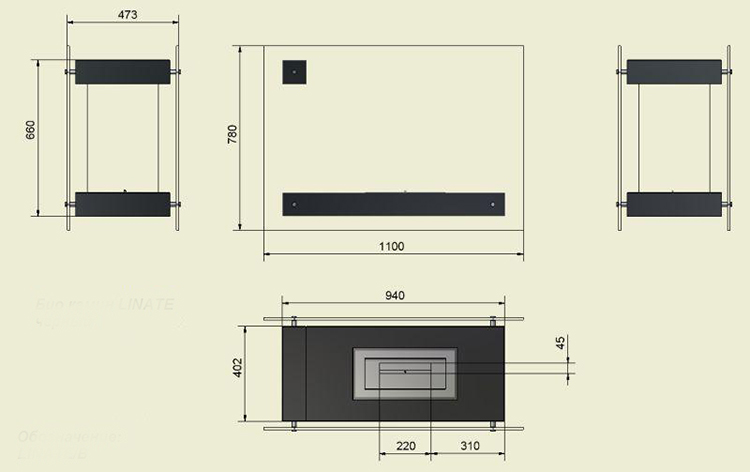

Чертеж на подов биокамин, чиято дължина е 1,1 метра, с отделно изнесена схема на горелката на огнище на биологично гориво.

Дълбочината на подобен резервоар трябва да бъде приблизително 3-5 см, а дължината и ширината му – да зависят от параметрите на биокамината. Външният вид на резервоара няма значение, тъй като тази част не се вижда, но трябва да се използва само здрава и солидна конструкция.

В резервоара се налива качествено биогориво и се спуска фитил, който се извежда на външната повърхност, например през мрежа, поставена върху огъня. След като се напои с горивото, при запалване фитилът ще гори, създавайки ярък пламък.

#2: Двукамерна горелка с перфорация (разрези)

Подобен вариант на конструкцията обикновено се използва в модели, произвеждани в заводи. Той позволява да се намали площта на горене, а следователно и да се намали разходът на гориво.

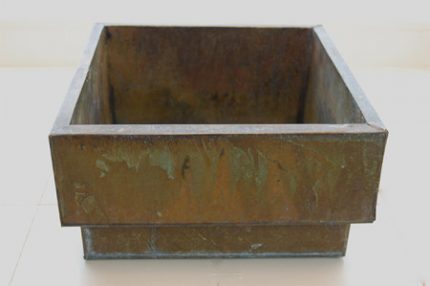

Преди всичко трябва да се вземе малка вана или друг съд, изработен от неръждаема стомана, чиито размери и изисквания съвпадат с предишния вариант.

След това трябва да се изреже плоча със същата дебелина като стените на резервоара, с дължина, равна на дължината на вътрешното му пространство.

Широчината на този елемент се изчислява по формулата:

W = Wв – 1.5 + 2xHв

Където: Wв – ширина на вътрешния резервоар на ваната в см, а Hв – нейната дълбочина (също в см).

Плочите се огъват под ъгъл от 90^о от страната на дългите ръбове, за да се направят крачета, чиято височина е равна на дълбочината на ваната (Hв). По подобен начин получаваме П-образен елемент, чиято дължина съответства на дължината на ваната, а ширината е с 1,5 сантиметра по-малка.

На едно от крачетата на П-образната част пробиваме отвори или я надрязваме така, че да наподобява гребен. Елементът се поставя върху крачетата във ваната така, че между повърхността с отворите (нарезите) и стената на резервоара да остане празнина с големина 1,5 см.

Най-удобният и функционален вариант на отоплителния блок за биокамин се състои от две камери и позволява да се осигури равномерен огън при икономичен разход на горивото

След това резервоарът може да се напълни с гориво и да се запали. При този начин пламъкът ще се образува само на тясна отворена ивица с ширина 1,5 сантиметра, докато горивото в по-голямата част от резервоара, покрита с П-образния елемент, няма да гори поради липса на достъп на въздух.

В същото време горивото ще постъпва постоянно в „работното“ отделение благодарение на прорезите или отворите, предвидени в плочата.

За незабавното загасяване на огъня се препоръчва допълнително да се изреже стоманена плоча, с която ще се покрива зоната на горене.

Как да се направи наклонено ниво на резервоара? За да изгори горивото без остатък, желателно е на дъното на описания по-горе модел да се придаде лек наклон, насочен към „работния“ обем.

Това се прави доста лесно. За да направите това, трябва да налеете в резервоара известно количество гипсова смес, след което да го наклоните в нужната посока и да изчакате втвърдяването на разтвора.

В този случай «крачето» на П-образния детайл, върху което няма перфорация, е желателно леко да се скъси, така че конструкцията да остане строго хоризонтална, въпреки наличието на наклон на дъното.

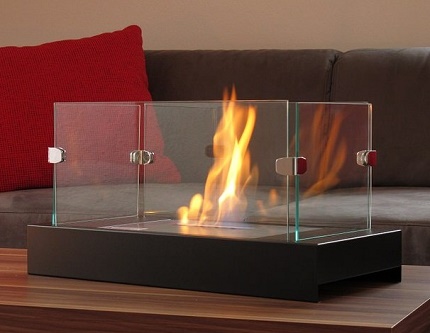

Горивен резервоар с двойно дъно дава допълнителна гаранция за безопасност и надеждност, а също така има по-голям срок на експлоатация

Възможно е също да се изработи горивен резервоар с двойно дъно. За целта вече изработената горелка се поставя в резервоар с по-големи размери, при което краищата на горния елемент трябва да покриват стените на долния.

#3: Най-просто устройство с напълнител

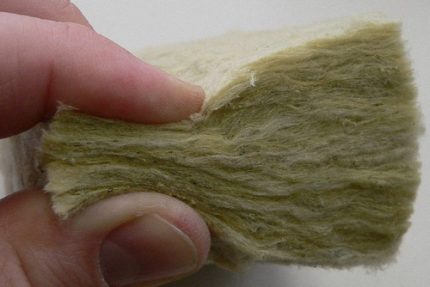

Резервоарът на работното отделение (П-образната част) може също да се напълни с абсорбент (пълнител), в качеството на който най-често се прилага минерална вата.

Вместо базалтови влакна е по-добре да се даде предпочитание на материал на акрилова основа поради следните причини:

• Подобен вид стъкловата се отличава с най-висок показател на хигроскопичност, а следователно, най-добре попива течността.
• Влакнестият пълнител има отлична паропропускливост, следователно, алкохолните пари ще циркулират безпрепятствено между влакната.
• Меката бяла вата гори дълго време и дава ярък равен пламък.
• При изработването на този вид минерална вата не се прилага формалдехид, което гарантира екологичната чистота на абсорбента.

Ако пък не сте успели да намерите вата, направена на основата на акрил, стават други видове аналогична продукция, за предпочитане са по-меките материали.

На качеството на пълнителя оказва влияние дори посоката на влакната на минералната вата. За биокамина по-добре подхожда материал с хаотични, а не вертикални влакна

След като се пропие с биоетанол, абсорбентът постепенно ще отдава гориво, като удължава времето на горене на биокамина.

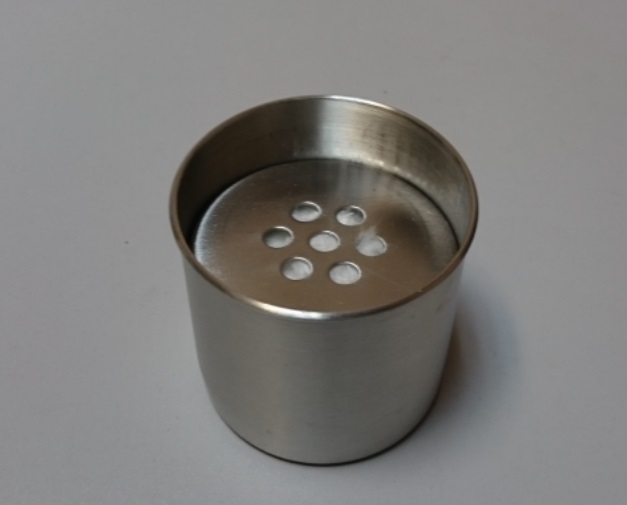

Най-лекият вариант на горелка с пълнител от стъкловата е достъпен за всеки. В този случай се изисква малък метален съд, например, чаша или консервна кутия. В резервоара се поставя абсорбент, така че да запълни целия обем (не се изисква да се уплътнява), след което пълнителят се пропива добре с биоетанол или друго течно гориво.

Само за няколко минути можете със собствените си ръце да изработите елементарна горелка за биокамина, като използвате подръчен метален съд и капак с отвори

Отгоре съдът се покрива с подходяща по размер метална мрежа или капак с перфорирани отвори, след което горивото се запалва.

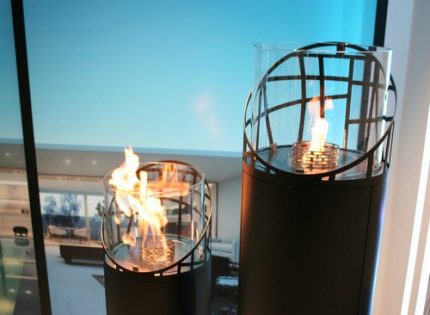

Декориране на горивното устройство

Горелката за камина може да се украси с допълнителни елементи. Това не само ще облагороди конструкцията, но и ще помогне да се маскира фитилът.

Ефектно да украсите биокамина може с помощта на различни материали. На тази фигура декорът е изпълнен с помощта на метални пръти.

Сред най-популярните украшения могат да се посочат:

• Керамични трупи, чийто размер трябва да съвпада с габаритите на огнището. Такива елементи ще имитират огън.
• Различни видове естествени и изкуствени камъни, които могат да бъдат с еднакъв или различен размер, прозрачни или цветни, гладки или с текстурирана повърхност. Чакълите могат да се разположат не само върху решетката, но и извън нея.
• Стилизирани интериорни предмети: кочерга, щипци, инструменти за запалване и гасене. Тук може да поставите и гориво в декоративна опаковка.

Също така е добра декоративната облицовка, изработена от топлоустойчива керамика, и глинени, фаянсови фигурки, които могат да се поставят върху капака на камината или до нея.

Препоръчително е да използвате сменяеми декоративни компоненти, което ще позволи периодично да променяте външния вид на устройството.

Изводи и полезно видео по темата

Предлагаме Ви инструкция за самостоятелно изработване на горелка за биокамина:

Ръчно изработване на биокамина, чиято съставна част е отоплителният елемент:

Както виждате, конструкцията на горелката е доста лесна и всеки може да я направи. Като я поставите в подходящ корпус, ще получите чудесен биокамин, който ще внесе в интериора уют и оригиналност.

Замислихте ли се за изработване на камина на биогориво със собствени ръце? Може би имате оригинални идеи за декориране и искате да ги споделите с други потребители? Или искате да уточните технически моменти от процеса на сглобяване на биокамина? А може би вече сте изработили стилен камин и искате да го демонстрирате на начинаещи? Пишете Вашите препоръки, добавяйте снимки под тази статия.
