Как да избирате биметални радиатори за отопление: технически характеристики + разбор на всички “за и против”

Ефективността на батериите определя скоростта и качеството на отоплението. Пазарът на съвременно оборудване предлага всякакви решения. Един от достойните варианти са биметалните радиатори за отопление, отговарящи на основните изисквания на топлинната мрежа: здравина, устойчивост на хидроудари, висока топлоотдаване и дълготрайност.

Ще ви разкажем как правилно да изберете уред за отопление, в чието производство са използвани два метала. В предложената от нас статия са описани подробно популярните сред потребителите разновидности. Дадени са техните технически характеристики, изброени са водещи производители.

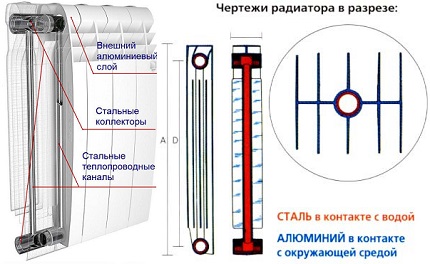

Структура на биметални радиатори

Външно биметалните модели напомнят обикновени алуминиеви радиатори. Разликата се крие във вътрешното съдържание. Конструкцията на композитните изделия се състои от два основни елемента: вътрешна стоманена тръба и външен фигурно-ребрест корпус от алуминиеви панели. В някои радиатори вместо стомана се използва мед.

Циркулацията на топлоносителя става по вътрешния стоманен или меден тръбопровод. Благодарение на корозионната инертност радиаторите не ръждясват и не влизат в реакция с химически активен топлоносител. Външните елементи и вътрешният колектор са свързани чрез точково заваряване или отливане под налягане.

По физико-експлоатационни свойства батериите са подходящи за монтаж в многофамилни сгради с всякаква етажност и за обустройване на локална отоплителна система на вилни постройки.

Биметалната структура определя характеристиките на уреда. Стоманената сърцевина обяснява устойчивостта към агресивна среда и издръжливостта на промени в налягането, алуминиевата «обвивка» повишава топлоотдаването и олекотява радиатора.

Особености на различни конвектори за отопление

Трябва да се разберат разликите между различните видове батерии от два метала. Композитните изделия се класифицират според следните критерии: състав на вътрешния прът, външно изпълнение и тип на използвания метал.

Биметални и полубиметални радиатори

Потребителите често бъркат истинските биметални батерии с „полукръвките“ – полубиметалните аналози.

„Чист“ биметал

Алуминият се използва за изработка на външния корпус на уреда. Сърцевината на конвектора е 100% от неръждаема стомана или мед. В процеса на производство тръбите, поставени в специални форми, се запълват под налягане с алуминий – образува се херметична конструкция.

Външната обвивка не контактува с топлоносителя и изпълнява ролята на топлообменник. Основната особеност на биметалните радиатори е високата здравина и гаранцията срещу течове.

Пълноценният биметал устойчиво понася налягането на централизираната и автономната отоплителна система.

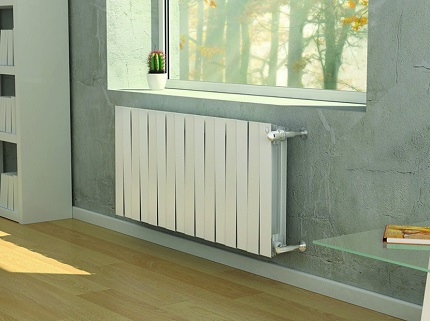

Полубиметални батерии

Вътрешният „скелет“ на радиатора е сглобен от два метала: вертикални направляващи – неръждаема стомана, хоризонтален тръбопровод – алуминий. Възможна е и обратната комбинация.

Подобен алианс от метали не е в състояние да осигури необходимата надеждност на комуникациите на централното отопление. Топлоносителят може да съдържа алкали, които при взаимодействие с алуминия провокират появата на корозия. Разрушителните процеси с времето „преминават“ и върху стоманените съставки на радиатора.

Освен това, цялостта на изделието може да бъде застрашена поради топлинното разширение на металите – при гранични температури са възможни течове.

Външно полубиметалните радиатори не се различават от пълноценните биметални радиатори. „Полукръвките“ ги издават по-лекото тегло и занижената цена.

От покупката на некачествен композит е по-добре да се откажете, особено ако става въпрос за централизирано отопление.

Секционни и монолитни модели

Сред многообразието от биметални отоплителни батерии се открояват два типа конструкции:

• секционни:
• монолитни.

Моделите, сглобявани от секции, привличат с разнообразието на характеристиките си. Те предоставят възможност да се закупи уред с точни стойности на топлопредаване, необходими за отопление на помещения. Монолитните не притежават такива предимства.

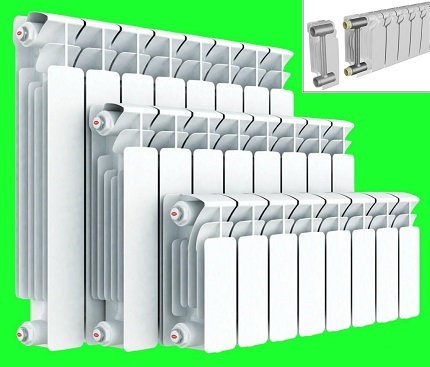

Наборни системи

Разглобяеми радиатори, панелите на които са свързани с помощта на нипели. Хоризонталните отсечки от тръби на отделните секции имат разнонасочена резба за съединяване на крепежните нипели и уплътнителната накладка.

Наборните модели са по-популярни благодарение на практичността – има възможност за регулиране на топлинната мощност чрез добавяне или отнемане на необходимото количество секции. Допълнителен плюс е ремонтопригодността.

Недостатъци на секционните радиатори:

• съединенията – слаби места на колекторите, където са вероятни течове;
• ограниченост на работното налягане – до 20-30 бара.

Към съществените недостатъци се отнася и частичното попадане на топлоносителя върху алуминиевата «риза» при изтичане.

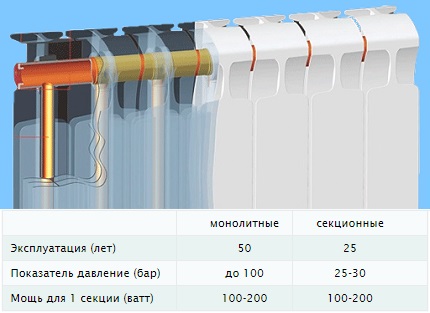

Монолитни уреди

Посочените недостатъци липсват при монолитните модификации. Монолитният радиатор може да издържи на скокове на налягането до 100 атмосфери.

Недостатъци на монолитните батерии: няма възможност за вариране на топлинната мощност, завишена цена – с 20-30% по-скъпи от секционните модели с аналогични параметри

За високи сгради (10 и повече етажа) специалистите препоръчват да се избират монолитни радиатори, тъй като в отоплителната система ще има значително налягане.

Меден или стоманен сърцевина?

Повечето производители предлагат хибридни батерии със стоманена тръбна рамка. Основната причина е ценовата достъпност на метала и добрите якостни характеристики. Симбиозата на стомана и алуминий позволи да се постигне устойчивост на колебанията на налягането в отоплителната система, да се повиши нивото на топлоотдаване на конвектора и да се намали неговата инертност.

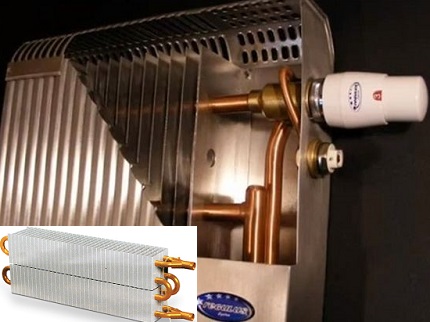

При радиаторите «мед + алуминий» топлообменните тръби са изработени от мед. Отоплителните панели са алуминиеви плочи, споени с вътрешната медна рамка.

Предимства на батериите с медна сърцевина:

• вероятността за поява на корозия отсъства;
• тръбопроводът от мед понася всякакви хидроудари – оптимален вариант за експлоатация в системи за централно отопление;
• висока ефективност на уреда – топлоотдаването на медта превъзхожда показателите на стоманата.

Медно-алуминиевите радиатори се отличават с дълъг експлоатационен живот – над 50 години. Недостатък на медните модификации е високата цена.

Технико-експлоатационни характеристики

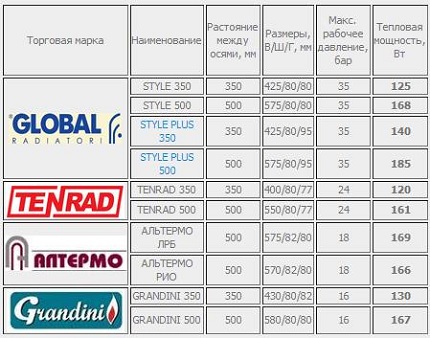

Всички основни параметри на радиатора са посочени в паспорта на отоплителния уред.

За да не сгрешите с избора, е необходимо да разберете значението на следните характеристики:

• топлоотдаване;
• работно налягане и температура;
• междуосово разстояние;
• габарити;
• вместимост, тегло на секция.

Топлинна мощност. Параметърът показва количеството топлина, предадено от батерията в атмосферата на помещението при зададена температура на топлоносителя (+70°C). Показателят се измерва във W.

Средната стойност на топлоотдаването на композитния радиатор е 140-190 W. Разликата в стойностите се обяснява с габаритите на секцията и особеностите на изпълнение на уредите на различни производители.

Изхождайки от топлинната мощност на една секция, се извършва изчисление на необходимата производителност на батерията за цялата стая.

Показатели на работната среда. Максималното налягане на топлоносителя зависи от дебелината на стоманената сърцевина. Изборът на якост е по преценка на производителя. Стойността на параметъра варира от 15 до 35 бара и се определя въз основа на условията на експлоатация на радиатора.

Немаловажна характеристика – граничната температура на топлоносителя. Всички пълноценни биметали са в състояние да издържат +90°C. Някои производители заявяват по-висока термична устойчивост.

Максималната температура, заявена в паспорта на оборудването на различни търговски артикули: Global Style – 110°C, Tenrad – 120°C, Алтермо – 130°C, Grandini – 120°C

Габарити на радиатора. Размерните характеристики включват следните параметри:

1. Междуосево разстояние – «пробег» между осите на хоризонталните колектори. Стандартната стойност е 20-80 см. Вертикално ориентирани модели с увеличено междуосево разстояние се използват, ако оформлението на стаята не е подходящо за монтаж на хоризонтални радиатори.
2. Геометрични параметри определят височината, ширината, дълбочината на секцията. Общата височина на радиатора често надвишава междуосевия диапазон с 6-8 см. Традиционната ширина на ребрата на биметалните модели е 80 мм.

Дълбочината на секцията е 75-100 мм. Някои производители освен външни панели добавят в конструкцията успоредни ребра за повишаване на ефективността на отоплението чрез конвекционни потоци.

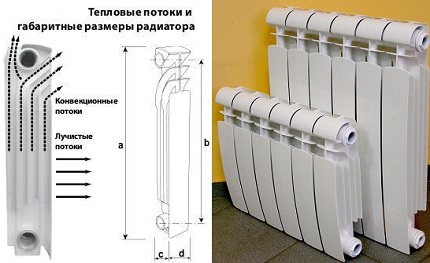

Габаритни размери: a – височина на секцията, b – разстояние между хоризонталните оси, c – дълбочина на радиатора, d – ширина на една секция. Най-предпочитаните изделия с височина на сърцевината 35 см, 50 см.

Обем и маса. При биметалните модификации топлоносителят циркулира през сърцевина с кръгло сечение, за разлика от алуминиевите събратя с топлопровод с овално сечение. Вместимостта на една секция от биметала е по-малка от обема на алуминиева секция при еднакви типоразмери.

Например, при конвектори с междуосев диапазон от 500 мм, запълването с топлоносител е от порядъка на 0,2-0,38 л, при височина на сърцевината от 350 мм – 0,15-0,25 л.

Теглото на стандартна биметална батерия с размери 580/80/80 мм (съответно височина/ширина/дълбочина) и междуосево разстояние 50 см е 1,8-2 кг. По-малката маса е един от признаците на полубиметала.

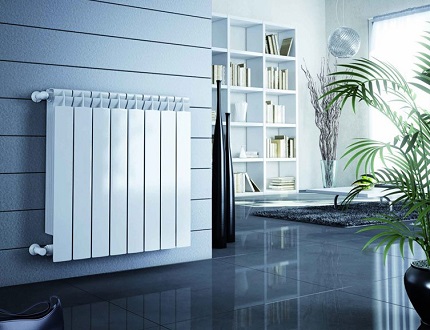

Сравнителен анализ: биметал и конкуренти

Преди да изберете биметален или друг радиатор, е желателно да съпоставите неговите възможности с най-близките конкуренти. За композитни конвектори това са алуминиеви, чугунени, стоманени батерии.

Оценката трябва да се проведе по основните критерии:

• топлоотдаване;
• издръжливост на колебания на налягането;
• устойчивост на износване;
• простота на монтаж;
• външен вид;
• дълготрайност;
• цена.

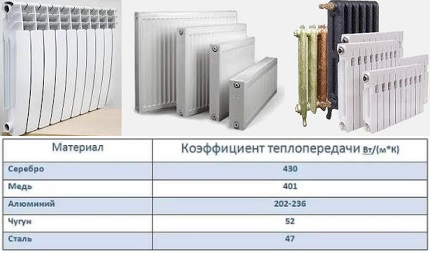

Отдаване на топлина. По ефективност на отопление лидерите са алуминиевите агрегати, биметалът заема почетно второ място. Стоманените и чугунените радиатори значително изостават.

За алуминия е характерна минимална топлинна инерция – след стартиране на системата въздухът в стаята се затопля в рамките на 10 минути.

Устойчивост на хидроудари. Най-издръжливи са биметалните агрегати, способни да издържат до 40 атмосфери (секционни модели). Максималното работно налягане за алуминиевата отоплителна мрежа е 6 бара, за стоманената – 10-12 бара, а за чугунената – 6-9 бара.

Именно биметалът е способен да издържа на многобройни хидроудари на централизираната отоплителна система. Това свойство е ключов аргумент в полза на композитните радиатори за многофамилни сгради.

Химична инертност. По този критерий позициите се разпределиха по следния начин:

1. Чугун. Материалът е безразличен към неблагоприятната среда. Чугунените радиатори могат да се използват десетки години, транспортирайки „алкална“, „киселинна“ среда.
2. Стомана и биметал. Самият стоманен сърцевин пренася устойчиво въздействието на агресивни компоненти. Слабото място на тръбопровода от стомана е взаимодействието с кислород, контактът с който води до образуване на ръжда.
3. Алуминий. Металът влиза в реакции с различни примеси във водата.

Особено податливи са алуминиевите стени на въздействието на киселинна среда – pH на топлоносителя трябва да бъде в границите на 8. В противен случай активно се развива корозия.

Простота на монтажа. По отношение на инсталацията по-прости са алуминиевите и биметалните изделия. Чугунените радиатори са по-трудни за монтиране поради внушителната им маса.

По дълготрайност лидерите са композитните и чугунените батерии. Алуминиевите и стоманените изделия при спазване на експлоатационните изисквания подлежат на подмяна след 10-15 години. Сред посочените батерии биметалните са най-скъпи.

Може да се направи извод. Покупката на биметален радиатор е определено оправдана за изграждане на отоплителна мрежа в многоетажна сграда, където има рискове от скокове на налягане и замърсяване на топлоносителя. В частен дом при стабилна работа на котела и филтриране на постъпващата вода могат да се използват в отоплителното устройство достъпни алуминиеви радиатори.

Какво трябва да се вземе предвид при избора на радиатор?

За постигане на необходимия топлинен ефект е необходимо да се изчисли пълната мощност на радиатора. Биметалното оборудване е скъпо придобиване, затова трябва да се погрижим за неговата дълготрайност. Добросъвестно изпълнение на радиатора гарантират проверени производители.

Оценка на възможностите – топлинно изчисление

След като се определите с подходящите технически характеристики и габарити на биметалните радиатори, трябва да изчислите необходимия брой секции.

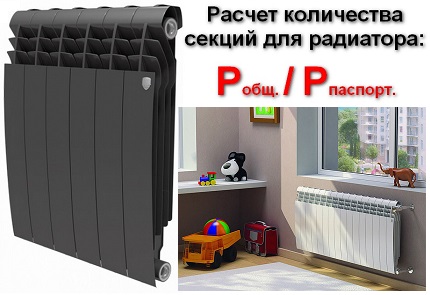

Основна формула: N=Pобщ./Pпасп., където Pобщ. – необходимата мощност на батерията за цялото помещение, Pпасп. – топлинна мощност на секцията по придружаващите документи

Показателят за топлоотдаване на секцията се взема от паспорта на радиатора, а общата мощност трябва да се изчисли.

Изчисляване по площ

Нормираната стойност на топлинна мощност на 1 кв.м жилищна площ за средната климатична зона при стандартни тавани (250-270 см):

• наличие на един прозорец и стена, излизаща навън – 100 W;
• в стаята прозорец, две стени, съседни с улицата – 120 W;
• няколко прозореца и „външни“ стени – 130 W.

Пример. Мощност на секция – 170 W, обща площ на отопляваната стая – 15 кв.м. Допълнителни условия: прозорец – 1, външна стена – 1, височина на тавана – 270 cm.

N=(15*100)/170 = 8.82.

Закръгляването се извършва нагоре. Следователно за отопление на стаята трябва да се използват 9 секции по 170 W.

Изчисляване по обем

СНиП отделно регламентира количеството топлинна мощност на 1 куб.м помещение в размер на 41 W. Знаейки обема на отопляемата стая, лесно се изчислява топлоотдаването на цялата батерия.

Пример. Отопление на помещение с предходните параметри. За чистота на експеримента мощността на секцията остава непроменена – 170 W.

N=(15*2.7*41)/170= 9,76.

Необходимо е да се монтира радиатор с 10 секции. Второто изчисление се счита за по-точно. При изчисленията трябва да се обърне внимание на източниците на топлинни загуби вътре в помещението.

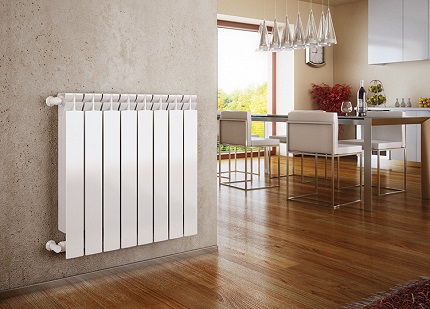

Изчислената стойност трябва да се увеличи с 10%, ако апартаментът е разположен на първия/последния етаж, помещението има големи прозорци или дебелината на стените не надвишава 250 mm.

Как да избегнем фалшификати: преглед на радиатора

Освен анализа на паспортните данни, не е излишно да се направи визуална оценка на продукта. Някои производители в преследване на клиенти са склонни да „приукрасяват“ изделията си, като внасят неточни данни в документацията.

Преди всичко се обръща внимание на дебелината на сърцевината и алуминиевата „риза“, габаритните размери, теглото и качеството на компонентите.

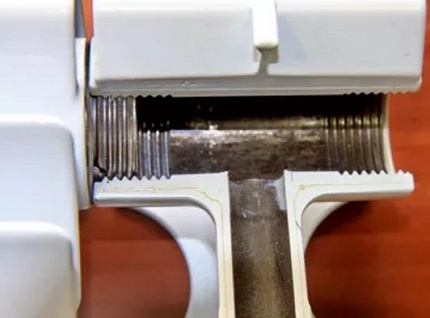

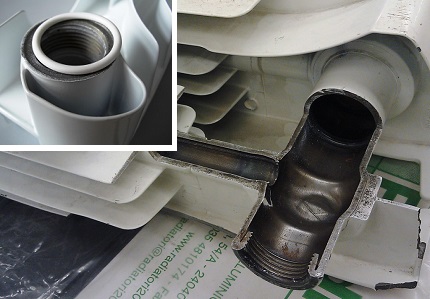

Стоманена сърцевина. Минимална дебелина на стоманената тръба – 3 mm. При по-малки типоразмери значително се намалява заявената здравина на изделието – устойчивост на хидроудари и развитие на корозионни процеси.

Стените от тънък метал отварят достъп на топлоносителя до алуминиевата „обвивка“, която поради химическа активност започва бързо да се разрушава.

Резултат от некачествена стоманена сърцевина – образуване на проходни отвори и създаване на аварийни ситуации в топлопреносната мрежа.

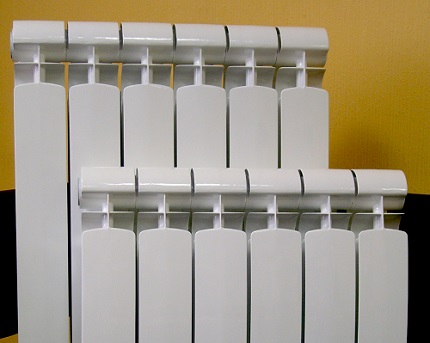

Оребряване на радиатора. Алуминиевите панели трябва да се проверят за здравина – те не трябва да се огъват от усилието на пръстите на едната ръка. Минималната дебелина на панелите е 1 мм.

По-добре е да се избират модели с профилирани канали между ребрата. Образуваният конфузор повишава скоростта на въздушния поток, увеличавайки интензивността на конвективния топлообмен.

За намаляване на риска от нараняване външните ръбове на алуминиевите панели се закръглят. По повърхността не трябва да има течове, неравности на боядисването и „просвети“.

Габарити и тегло. По индивидуална поръчка е възможно изработването на радиатори с ширина на секцията под 80 мм. Въпреки това магазинните модели с несъответстващ параметър най-вероятно са фалшификат.

Някои производители за намаляване на себестойността значително намаляват ширината на вътрешните ребра, „маскирайки“ ги зад фронталните панели със стандартен размер. Тази мярка влошава топлоотдаването на биметалния радиатор.

Комплектуващи части на батерията. Да се провери качеството на уплътненията и нипелите на място е практически невъзможно. Следва да се разчита на името на производителя и гаранционния срок. Надеждни компании гарантират до 15-20 години безпроблемна работа.

Рейтинг на популярни производители

В обзора са включени висококачествени чуждестранни отоплителни системи и местни изделия, приспособени към променливите условия на топлопреносните мрежи.

На практика добре са се доказали стоките на компаниите:

• Global Style (Италия);
• Sira (Италия);
• Rifar (Русия);
• Tenrad (Германия).

Място #1 – Global

Това е общопризнат лидер в сферата на производството на отоплителни радиатори.

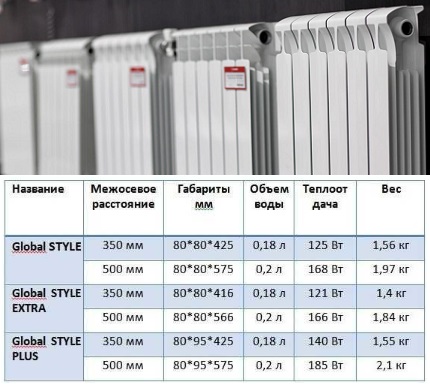

Компанията произвежда три серии биметални батерии:

• Style – базови характеристики;
• Style Extra – компактни габарити;
• Style Plus – максимална топлоотдаване.

Секциите са свързани с паронитови уплътнения, осигуряващи херметичност на съединенията. Ефективното топлопредаване между металите е постигнато чрез леене на алуминиевата „риза“ под налягане.

Допълнителни характеристики: налягане – до 35 атм, диаметър на свързване – ¾ или ½ инча, температура на топлоносителя – до 110°C, външна обвивка – двойно боядисване

Място #2 – Sira

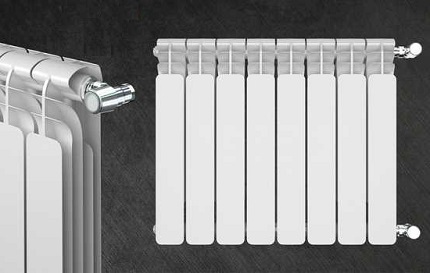

Италианският производител позиционира своя продукт като изделия от премиум клас. Уредите спечелиха популярност сред потребителите благодарение на здравината и привлекателния дизайн. Производителят предоставя гаранция от 20 години за серията пълноценни биметални радиатори Sira Ali Metal.

Характеристики на продуктите Али Метал: междуосово разстояние – 350/500 мм, топлоотдаване на моделите – 187/141 W (съответно на междуосовото разстояние), налягане в топлопреносната мрежа – 35 атмосфери

Място #3 – Rifar

Отечествен производител разработи широка гама от биметални радиатори:

• Base – модели с междуосово разстояние 200/350/500 мм, гаранция от Рифар – 10 години;
• Форца – подсилено външно покритие, устойчиво на драскотини и механични повреди;
• Алп – малка дълбочина (75 мм);

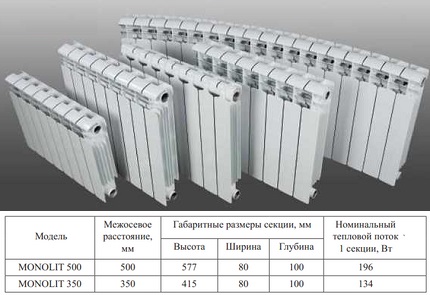

• Монолит – цялостен радиатор.

Батериите от серия Монолит се отличават с най-висок показател на работоспособност при високо налягане на топлоносителя.

Технически данни: работно налягане – 10 МРа, разрушаващо налягане – 25 МРа, максимална температура – 135°C, гаранционен период – 25 години

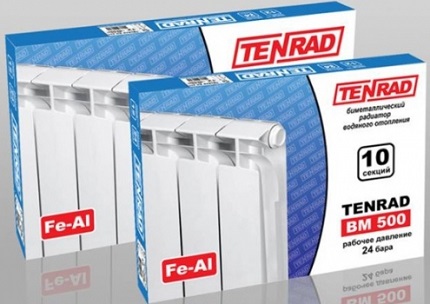

Място #4 – Tenrad

Биметалът с немско качество подхожда за централизирани и независими отоплителни мрежи. Допустимо е прилагане в гравитационни, елеваторни и помпени системи с едно- и двутръбна разводка.

Отличителни особености:

• дебелина на вертикалните тръби – 1,8 мм, стени на колектора – 3,6 мм;
• триредово оребряване;
• страничните панели са разположени под наклон, което създава ефект на дифузьор за конвективния поток.

Двуслойно емайлово покритие от качествени ЛКМ – при нагряване уредът не отделя вредни пари.

Продукцията на Тенрад е предназначена за експлоатация в система с налягане на топлоносителя до 35 атмосфери. Биметалните радиатори са сертифицирани и съответстват на европейския норматив EN442

С правилата за изчисляване на мощността и броя на радиаторите за устройство на отопление ще ви запознае следващата статия, която си струва да прочетете преди закупуването на уредите.

Изводи и полезно видео по темата

Видео обзор нагледно демонстрира особеностите на конструкцията на композитните радиатори и основните изисквания, на които трябва да отговаря качествен уред:

Пълноценните биметални радиатори съчетават положителните характеристики и на двата материала. Батериите се отличават с висока топлинна мощност, устойчивост на хидроудари и отлични декоративни свойства. Тяхното придобиване е оправдана инвестиция при условие на закупуване на сертифицирана стока.
