Смяна на картридж в смесител: инструктаж за подмяна на старата част с нова

При оборудването на кухненски мивки и душ кабини най-голямо разпространение получиха едноръкохватковите смесители. Те са лесни за монтаж и удобни за употреба. Основният функционален механизъм на такива модели е картриджът, чийто ресурс е ограничен.

Нов картридж вместо износен можете да поставите със собствените си ръце. Ще ви разкажем какви етапи включва смяната на картридж в смесител, какви нюанси трябва да се вземат предвид при ремонт на краново оборудване. Нашите препоръки и стъпка по стъпка инструкции ще ви помогнат отлично да поправите уреда.

Видове картриджи за смесители

Основното предназначение на картриджа е да смесва горещи и студени потоци вода, както и да регулира интензивността на подаването им, осигурявайки непрекъсната работа на санитарното оборудване.

При оборудването на едноръкохваткови смесители се прилагат два типа устройства: сферични и дискови. По срокове на експлоатация те са приблизително равни. Но все пак основната маса смесители за битово приложение са оборудвани с механизми от дисков тип.

В случай на повреда на основния функционален механизъм на санитарния уред трябва възможно най-бързо да се извърши в смесителя смяна на картридж

Това се дължи на факта, че в правовата плоскост с производството на керамични дискове механизми въпросът стои много по-просто. Лиценз за изработка на сферични типове устройства имат далеч не всички производители. За да не плащат за право на производство, на компаниите е по-лесно да щамповат търсени на пазара дискови устройства.

Стоманени устройства със сферично изпълнение

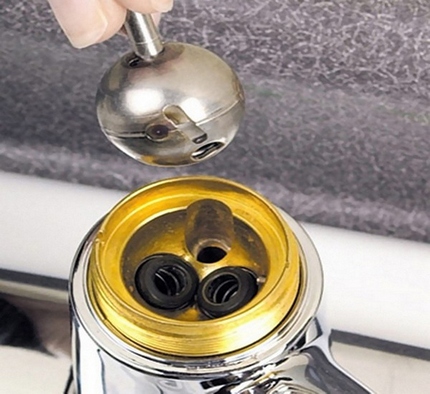

Конструкцията на сферичния джойстик представлява запорен елемент под формата на куха стоманена сфера, оборудвана с три свързващи се помежду си отвора: два входни и един изходен.

Кух елемент, поставен в картриджна втулка, изработена от високоякостна гума, с предавателен механизъм се свързва посредством лост

Температурата и налягането на потока се задават в зависимост от положението на отворите на входните тръби и кухините на сферата. Колкото по-голяма е площта на съвместяване, толкова по-силен е потокът.

При завъртане или накланяне на лоста стените на топката затварят един или два отвора, като дават възможност на потоците от тръбите с гореща или студена вода да попадат и да се смесват вътре в кухините на запорния елемент.

Основният недостатък на топчестите устройства е уязвимостта към отлагания, които се образуват и натрупват вътре в тях по време на експлоатация. Те влошават плавността на натиска на механизма, което води до повреда на джойстика.

В конструкцията на повечето модели топката и седлото са поставени в един корпус на касетата, но се срещат и варианти, при които основата е прикрепена директно към вътрешните стени на крана.

Въз основа на диаметъра, височината и монтажната част тези типове устройства са представени на пазара в голям асортимент. Поради това при смяна на касетата в смесителя е важно да се избере и монтира напълно идентична резервна част.

За да се предпазите от грешки при избора, които водят до непланирани разходи, когато купувате нова „сърцевина“, е препоръчително да вземете със себе си старата използвана за образец.

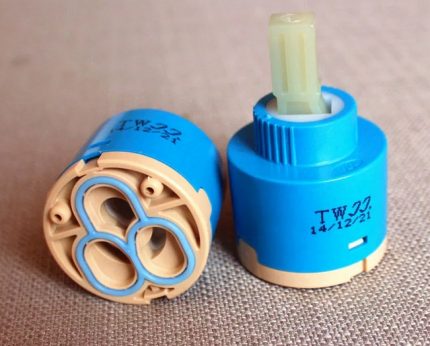

Дискови «сърцевини» от керамични пластини

Дисковите касети са оборудвани с две гладки и плътно прилежащи една към друга плочи, изработени от металокерамика. Долната плоча е надеждно фиксирана в „сърцевината“, а подвижната горна е свързана с управляващия прът, поради което свободно се върти около оста си.

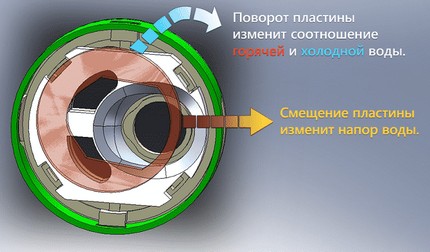

В устройствата от цилиндричен тип водните потоци се смесват чрез изместване на дисковете един спрямо друг, в резултат на което отворите се затварят напълно или частично.

В кухината за смесване се намира метална мрежа, чието основно предназначение е да потиска шума. В някои модели ролята на шумозаглушител изпълняват фигурни издатини.

Основа за фиксиране на самата дръжка на едноръкохватковото устройство е прътът. Той се прикрепя към горния керамичен диск и при необходимост може да се сваля.

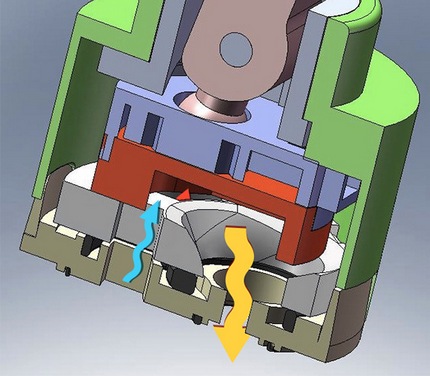

Регулирането на водния напор в цилиндричните „сърцевини“ се осъществява чрез преместване на горната плоча. Тя е оборудвана с издатини и вдлъбнатини, които затварят отворите на долния диск. Колкото по-затворени са отворите, толкова по-слаб е напорът.

При зададено положение на лоста вдлъбнатините и издатините на „сърцевината“ плътно се съвместяват, в резултат на което подаването на вода от крана напълно се блокира.

За да се повиши херметичността на конструкцията, при повечето модели в долната част на механизма са монтирани гумени уплътнения. За удължаване на „живота“ на керамичните елементи е предвидено наличие на метална мрежичка. Тя изпълнява ролята на филтър за грубо почистване.

Подобно устройство има при касетите за душ кабини. Препоръчваме да се запознаете с конструкцията и особеностите на техния ремонт.

Популярни размери на картриджи

При покупка на сменен елемент е важно да се обръща внимание не само на неговата форма, но и на разположението на отворите под щока. Типоразмерите на сменяемите касети са стандартизирани за всеки модел смесители.

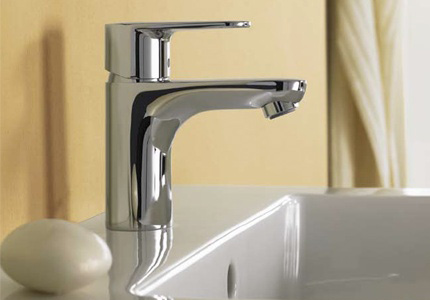

При санитарното оборудване на марките «Hansgrohe» и «Blanco» запорните устройства могат значително да се различават дори в зависимост от типа на инсталирания кран.

Повечето производители на едноръкохватни смесители използват в монтажа касети с размери 28 мм, 32 мм и 35 мм. В изделията на марките «Kaiser» и «Grohe» често могат да се срещнат функционални механизми с размери 40 мм и 46 мм.

Към най-често купуваните спадат изделия с диаметър 40 мм. Те се обозначават с маркировка d40. Освен стандартните размери, в много оригинални модели често са монтирани компоненти с размери 18 мм, 20 мм и 22 мм.

Диаметърът на изделието не оказва сериозно влияние върху експлоатационните параметри на смесителя, всичко зависи от размерите и формата на санитарното оборудване.

При закупуване на касета, уточнете дали е предвидено връщане на продукта и дали има гаранция за нея. Имайте предвид, че в случай че устройството не става, неговото връщане или замяна в магазина може да се извърши не по-късно от две седмици от момента на покупката.

Често срещани причини за повреди

Проблемите, възникващи в процеса на експлоатация на устройствата от двата типа, като правило са свързани с износване на подвижните елементи. Причини за това могат да бъдат некачествени материали, използвани при производството, механични повреди на оборудването и въздействие от хидроудари, създаващи прекомерни натоварвания върху елементите на «сърцевината».

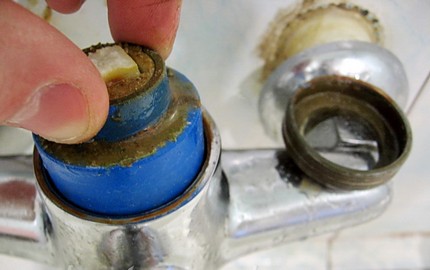

Ключова причина за излизане от строя на работната част както на дисков, така и на сферичен механизъм е лошото качество на водопроводната вода, подавана от централната система.

При условия на износени и остарели водопроводни системи средностатистическата касета може да издържи не повече от 4-6 години.

За това, че трябва да се смени, ще посочат следните признаци:

• ходът на лоста стана по-малко плавен (със задръствания или резки движения);
• регулирането на напора на водния поток е затруднено;
• потоците вода не се смесват, независимо от положението на ръчката на крана;

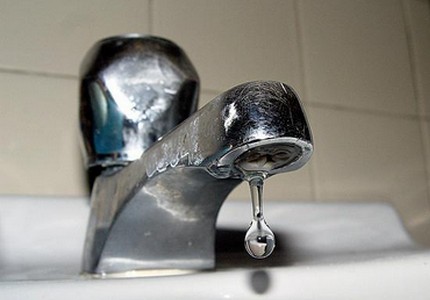

• водата дори при затворено положение на крана продължава да тече на струйка.

За повреда на механизма може да сочи и обратната ситуация, когато при статично положение на лоста водните потоци спонтанно променят температурата.

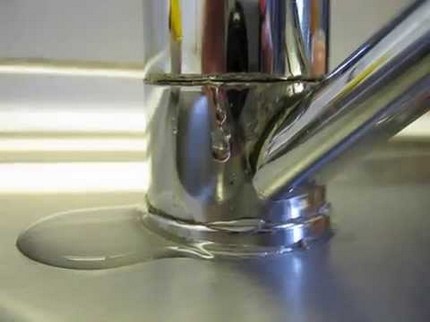

Теч на оборудването, при който уплътненията остават неповредени, най-вероятно свидетелства, че пластмасовият корпус на механизма се е спукал.

Цената на касетата за смесител е незначителна в сравнение с цената на самото водопроводно оборудване. Периодичната смяна на този елемент е икономически изгодно мероприятие, което може да се реализира със собствени сили, без привличане на водопроводни работници.

Технология за смяна на дисков картридж

Практически всички едноръкохваткови кранове от касетен тип са сходни по своята конструкция. По правило те представляват единна конструкция, поставена в метален или пластмасов корпус. Описаната по-долу технология за смяна на устройството ще подхожда за всеки от тях.

При ремонта на касетни смесители е по-добре да се сменя «сърцевината» изцяло, а не да се разглобява на съставни части, тъй като отделни елементи за практически еднократни устройства се намират в продажба доста проблематично.

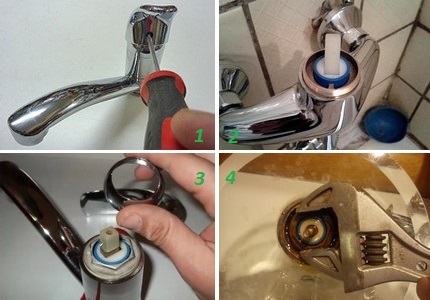

Накратко с процедурата по смяна ще ви запознае следната фото-галерия:

Как да сменим сами касетата в смесителя на кухненски кран или душ кабина, ще разгледаме поетапно. Целият процес дори при начинаещ отнема най-много 30 минути.

Избор на необходимите инструменти

Освен закупуването на нов картридж, трябва предварително да подготвите инструментите, за да не се разсейвате с търсенето им по време на работа.

За извършване на ремонтните работи ще са необходими:

• газов и регулируем ключ;
• отвертка с прав шлиц;
• клещи;
• клещи с тясна работна част.

При разглобяване на някои видове смесители може да се наложи шестостенен ключ. За премахване на стари варовикови отлагания ще ви бъде полезна специална почистваща течност тип WD-40.

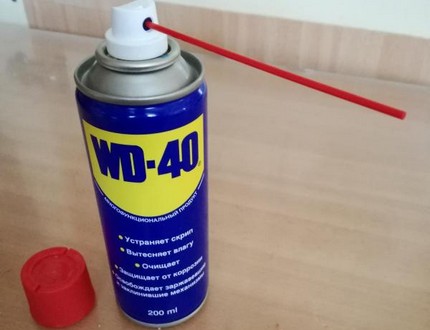

Автомобилната течност WD-40 е способна да разтваря и измества мръсотия, ръжда и варовикови отлагания, значително улеснявайки разглобяването на „срасналите“ части на механизма.

За отстраняване на замърсяванията от мястото на поставяне на смесителя предварително подгответе чиста парцал или парче памучен плат.

Последователност на разглобяване на устройството

Преди да смените дисков картридж в смесителя, за да предотвратите наводняване, затворете входните вентили за гореща и студена вода. За да се уверите, че в системата няма вода, завъртете лоста на смесителя.

Разглобяването на устройството се извършва в следната последователност:

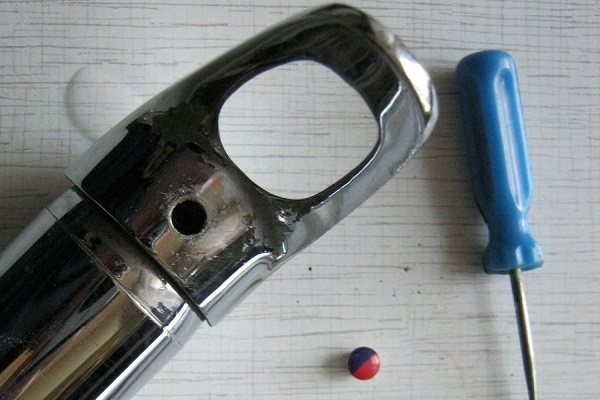

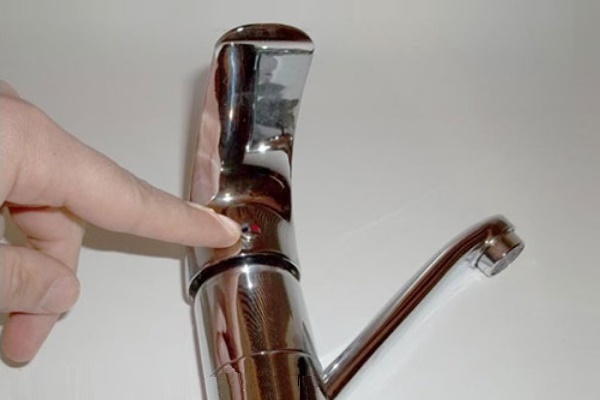

1. С помощта на шлицова отвертка от предната част на крана се сваля капачката, на която е разположен маркерът за гореща и студена вода.

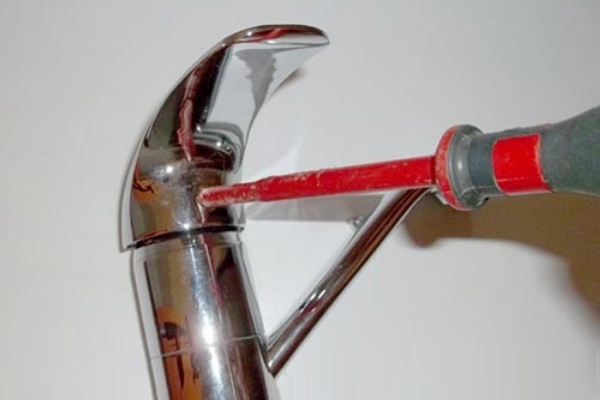

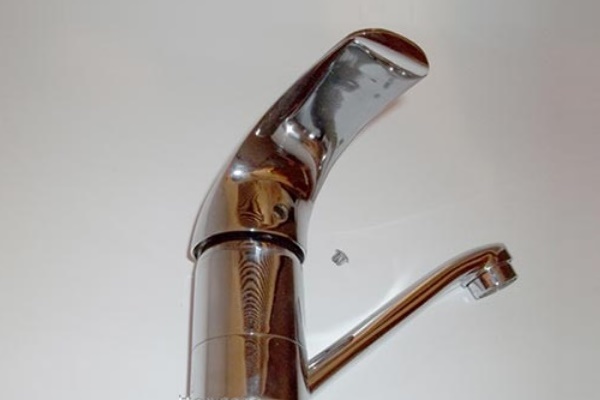

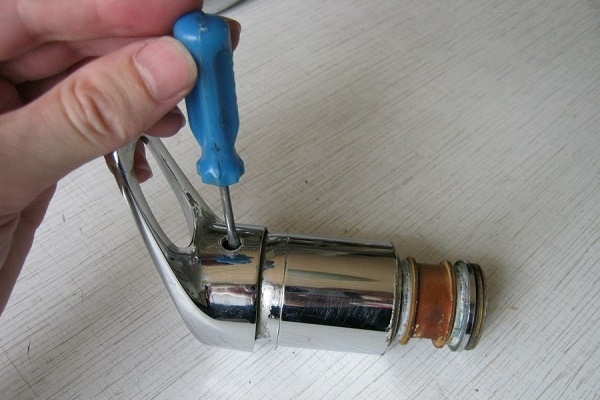

2. Посредством шестостенен ключ или тънка отвертка се отвива стопорният винт, разположен под капачката. Той свързва дръжката с управляващия прът.

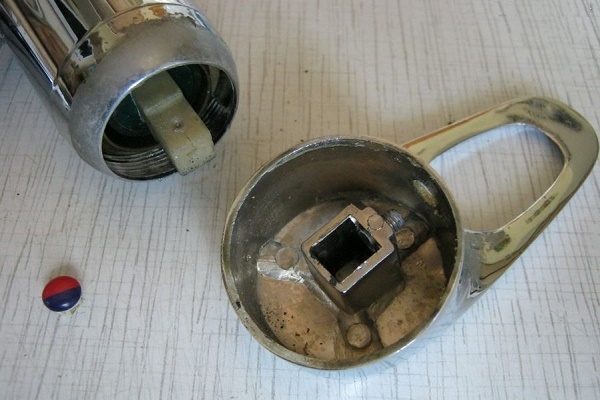

3. Демонтира се от щангата въртящият се лост. Обикновено този етап не създава затруднения, но понякога се налага да се положат малки усилия.

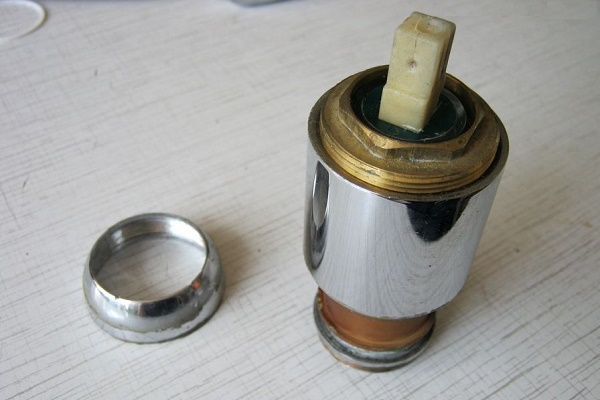

4. Отстранява се хромираният декоративен пръстен, който изпълнява ролята на защитен капак.

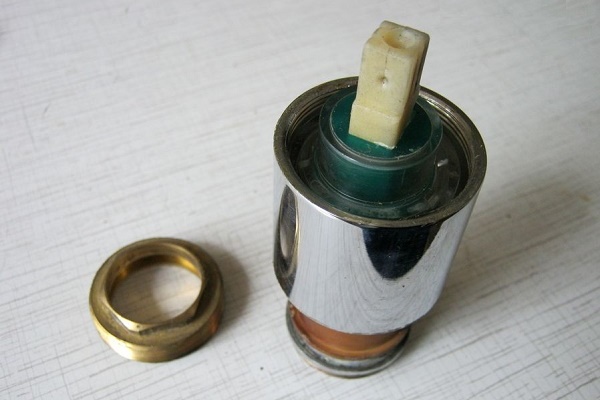

5. С помощта на гаечен ключ или клещи с тясна работна част се отвива притискащата месингова гайка, която държи керамичния картридж.

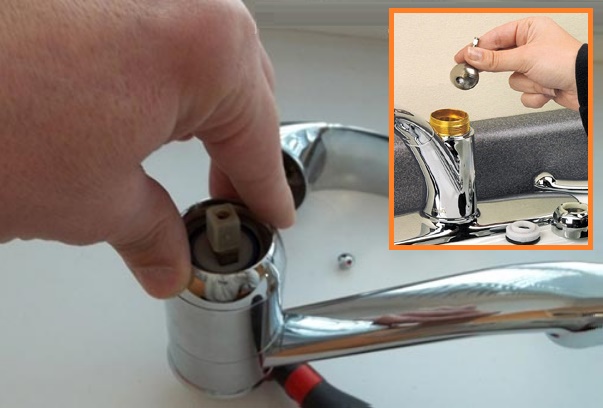

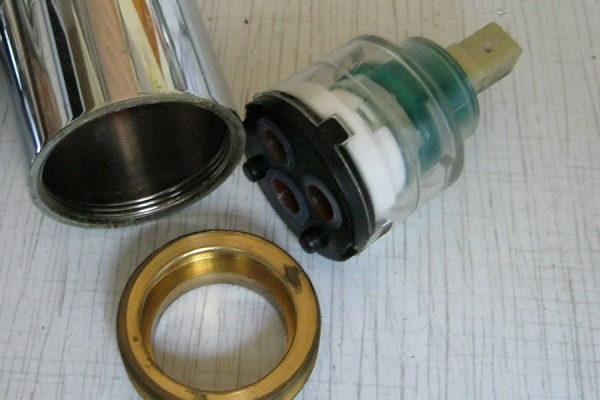

6. Изважда се повреденият картридж, като леко го дръпнете към себе си или нежно го поклащате от една страна на друга.

Ако гайката, която държи керамичния картридж, се е „сраснала“ с устройството, обработете я с течност WD-40. След като намокрите ръждивата гайка с WD-40, само след няколко минути ще можете без особено усилие да я отвиете и извадите от гнездото.

При отвиване на хромираната декоративна капачка и в процеса на демонтаж на гайката, фиксираща картриджа, не трябва да полагате прекомерни усилия, за да не повредите оборудването.

Някои специалисти препоръчват при разглобяване на „заварил“ смесител да се използва метод на загряване на устройството. За целта резбата се загрява с шише, което дава открит източник на огън, или с газова горелка.

Но трябва да се има предвид, че този начин е способен да повреди ексцентрика, а следователно представлява опасност за оборудването.

Тънкости при монтажа на картридж

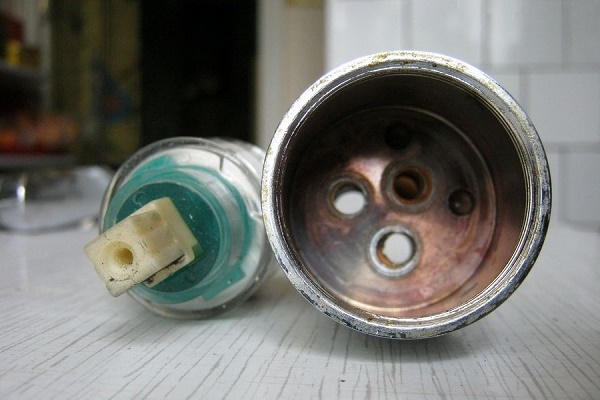

Изваденият картридж внимателно се преглежда за откриване на пукнатини и други неизправности. Ако такива бъдат открити, отидете до магазина, като не забравите да вземете със себе си повредения елемент.

След като закупите нов картридж, за да замените извадената дефектна част, пристъпвате към монтажа му. Преди монтажа на новия възел е необходимо щателно да почистите мястото за поставяне от натрупалата се ръжда и мръсотия с предварително подготвени парчета плат. Ако пренебрежете този етап, натрупалите се на дъното отлагания няма да позволят херметично да се монтира новото устройство.

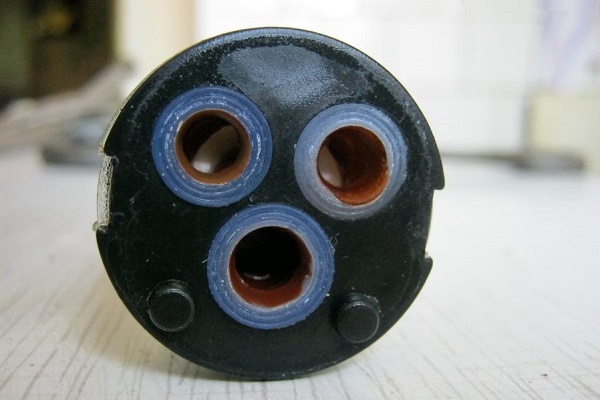

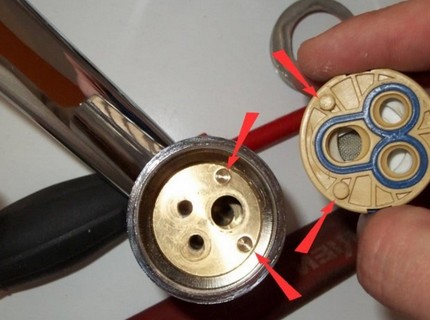

При монтажа на картриджа на мястото за поставяне е важно да следите издатините на устройството и вдлъбнатините в корпуса на смесителя напълно да съвпадат. При неспазване на това условие е голяма вероятността в момента на включване на смесителя оборудването да започне да тече.

За това, че издатините на картриджа са попаднали в жлебовете на корпуса на смесителя, ще покаже характерно щракване, ако такова не последва – трябва да приложите малко повече усилия.

След като дефектният елемент бъде заменен с нов, конструкцията се сглобява в обратен ред:

1. Първо се навива, а след това се затяга с клещи закрепващата гайка.
2. Монтира се на предишното място защитният калъф.
3. Поставя се дръжката и се завинтва.
4. Затяга се стопорният винт.
5. Поставя се декоративната капачка на предишното място.

След завършване на сглобяването остава само да проверите работоспособността на смесителя. За целта е необходимо да възобновите подаването на вода и да включите смесителя, като постепенно отдалечавате дръжката и наблюдавате дали възниква теч. Ако такъв бъде открит, ще трябва отново да спрете водата и да коригирате всички недостатъци.

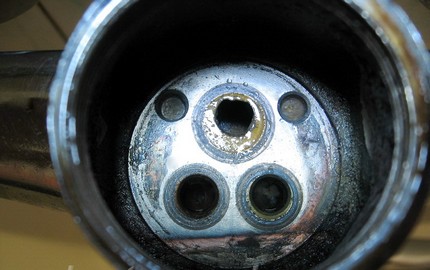

Срещат се ситуации, когато смяната на „сърцевината“ не дава желания резултат. Кранът продължава да капе. В този случай причината може да се крие в уплътнителната подложка. Нейното основно предназначение е да уплътнява съединението между механизма и дъното на смесителя.

Тъй като подложката е много тънка, дори незначително проявление на корозия върху корпуса няма да ѝ позволи да приляга максимално плътно към повърхността.

Единственият изход от тази ситуация е да разглобите устройството и да смените подложката.

Как да смените сферичния механизъм?

Повечето етапи по смяната на сферичния картридж в смесителя са аналогични на тези, описани при ремонта на дисков устройства.

Основни етапи при смяна на сферичния механизъм:

1. На лоста на крана се сваля, чрез подхващане с отвертка, декоративната пластмасова накладка.
2. Стопорният винт, разположен под накладката, в зависимост от конфигурацията на главата се отвива с шестограм или кръста отвертка.
3. Сваля се лостът на смесителя.
4. Накладката, разположена под лоста и фиксирана на корпуса на крана чрез резбово съединение, се отвива с регулируем ключ.
5. С помощта на клещи с тясна работна част, за щока се изважда сферичният клапан.
6. Преглежда се гуменото седло на картриджа и ако се открият дефекти, се заменя с ново.
7. Изважда се сферата и се оглежда за дефекти по повърхността. Не трябва да има никакви напливи. Кухините в сферата се почистват с парцал от натрупаните замърсявания.
8. Сменят се гумените уплътнения и конструкцията се сглобява в обратен ред.

Впоследствие, за да защитите водопроводното оборудване от преждевременна повреда, на входа за студена и гореща вода трябва да се монтират филтри за грубо почистване.

Въпреки че в много съвременни смесители често вече е вградена филтрационна система, монтажът на допълнителна бариера за присъстващите във водата едри елементи никога не вреди.

Ако изпълнението на простите ремонтни операции не е довело до желаните резултати, ще се наложи да отидете в магазина за нов уред. Със стъпките за инсталиране на нов смесител ще ви запознае представената от нас статия.

Изводи и полезно видео по темата

Няколко полезни съвета за ремонт на смесители със собствените ръце.

Видео #1. Как правилно да разглобите смесителя и да отстраните теча:

Видео #2. Пример за смяна на картридж на китайски смесител и запознаване с често срещаните повреди:

Смяната на картриджи в смесители, монтирани на кухненски мивки и в душ кабини, практически не се различава. Но ако вашият смесител има по-сложна конструкция и е оборудван със сензори и терморегулатори, работата по смяна на функционалните елементи трябва да бъде поверена на професионалисти.

Искате ли да споделите нюансите при смяна на картридж, известни само на вас, или да разкажете за ремонта на едноръкохватен смесител, извършен със собствените ръце? Пишете, моля, в блока, разположен по-долу. Тук можете да задавате въпроси и да публикувате снимки по темата на статията.
