Закрепване на тоалетната чиния към инсталацията: стъпка по стъпка монтажни инструкции

Стремежът на дизайнерите към подобряване на външния вид на тоалетните чинии, създаването на стилни санитарни помещения допринесе за популяризирането на блокови и рамкови конструкции с висяща чаша.

Самата инсталация струва скъпо, а освен това ще трябва да доплатите за нейния монтаж. Затова много домашни майстори усъвършенстват водопроводните си умения и извършват монтажни работи самостоятелно. Съгласете се, би било добре да спестите пари, като извършите закрепването на унитаза към инсталацията със собствените си ръце?

Ние ще ви помогнем в решаването на този въпрос. В статията ние подробно описваме устройството, принципа на работа и видовете конструкции, както и представяме поетапна технология и фотоинструкция за монтаж на унитаза.

Видове конструкция на вградени унитази

Ако видът на външните елементи на инсталацията зависи само от фантазията на дизайнера, то устройството на нейната вътрешна конструкция може да се раздели на 2 варианта: рамков и блоков.

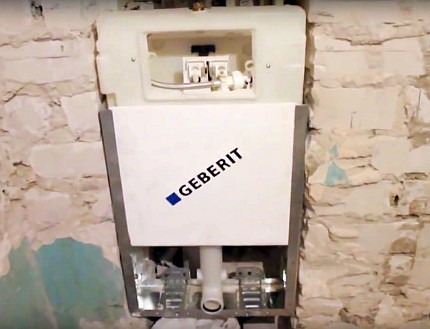

Блоков тип инсталация

Отличителна особеност на блоковата инсталация е нейното закрепване изключително на носеща стена. Конструкцията не предвижда опорна рама, поради което може просто да се вгради в ниша.

Закрепването на чашата на унитаза се извършва на стената отделно с помощта на метални пръти.

При избора на блокова инсталация съобразете нейните размери с ширината и височината на нишата, както и с присъстващите във вдлъбнатината комуникации

Комплектът от блокова санитарна инсталация представлява рамка с тоалетно казанче и предна копче за пускане. Устройството има два тръбопровода за подаване и отвеждане на водата, както и набор от крепежни елементи. Използването на такава конструкция е оправдано, ако има специална ниша в санитарния възел.

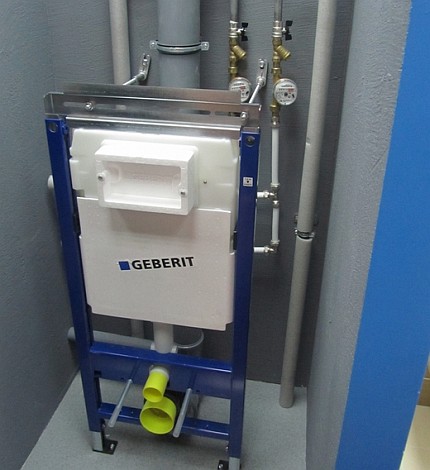

Рамкова инсталация за унитаз

Устройството за източване на рамковата конструкция е по-универсално, защото може да се монтира навсякъде в банята.

В тесните тоалетни е по-лесно да се зашие мястото на рамковата конструкция по цялата ширина. Това улеснява почистването на помещението и опростява демонтажа при необходимост.

В стандартния комплект за доставка на оборудването влизат:

• метална рамка с регулируема височина;
• клипса за фиксиране на канализационната тръба;
• тоалетно казанче;
• фитинги за подвеждане и отвеждане на вода;
• копче за източване;
• комплект крепежни елементи.

В бюджетните версии на конструкциите може да липсва копчето за източване, което се закупува отделно от клиента.

Отворът за подвеждане на водопроводната тръба към казанчето може да бъде на различни места, но в зоната на прозореца за копчето за източване обикновено има кран за спиране на водата (+)

В зависимост от мястото на монтаж рамковите инсталации се делят на 3 вида:

• ъглови;
• пристенни;
• подови.

Предимство на рамковата конструкция е възможността да се монтира както върху носеща плоча, така и върху фалшива стена от гипсокартон. Това е от значение за изделията със сдвоена рамка. Закрепването на металната рамка се извършва едновременно към пода и стената. А тоалетната чиния се фиксира директно върху рамката, която издържа натоварване до 400 кг.

На нашия уебсайт има няколко статии, посветени на избора на инсталация за тоалетна чиния:

1. Най-добрата инсталация за тоалетна чиния: рейтинг на популярни модели + на какво да обърнете внимание при покупка
2. Как да изберете висяща тоалетна чиния: коя е най-добра и защо + преглед на производители
3. Как да изберете инсталация за тоалетна чиния: обзор на конструкции + съвети преди покупка
4. Окачена тоалетна чиния с инсталация: правила за избор, плюсове и минуси на такова решение + етапи на монтаж

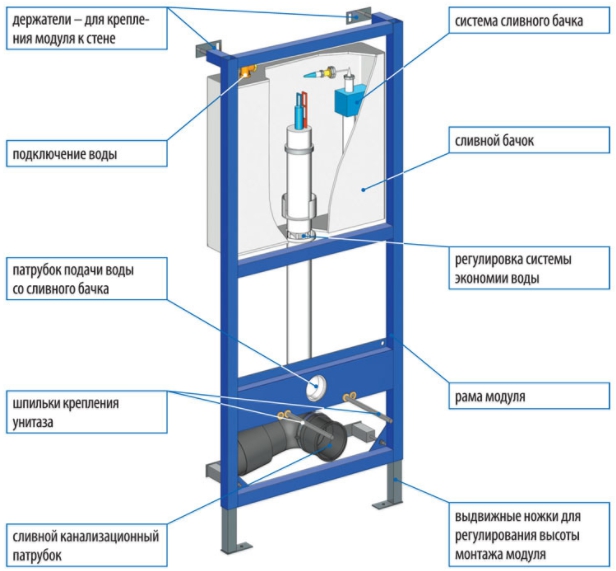

Устройство и схема на работа на инсталацията

Самостоятелният монтаж на тоалетната чиния върху инсталацията ще стане по-лесен, ако се разбере устройството на нейната конструкция и принципите на работа. Нека разгледаме по-подробно елементите на рамковия санитарен възел.

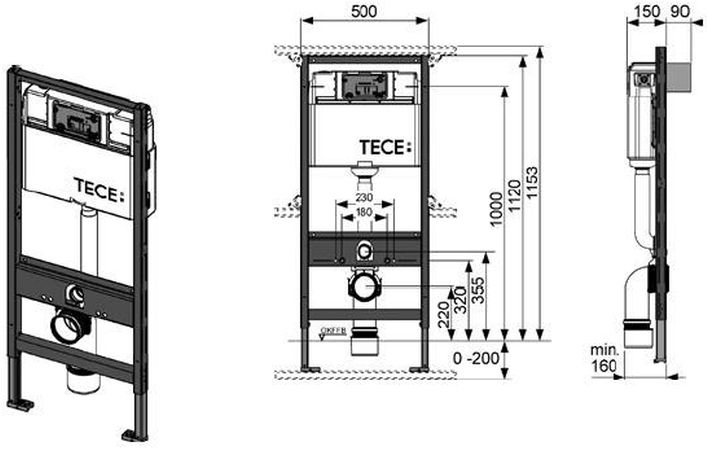

Опорна стоманена рама

Металната рамка е основният носещ елемент на инсталацията, върху който пада не само теглото на оборудването, но и теглото на човека, седящ върху чинията.

Рамката се фиксира едновременно към носещата стена и пода, но съществуват и конструкции с двойна рамка за монтаж в преградни стени на големи бани.

Сдвоена рамка се монтира в преградата на големите санитарни възли и се закрепва само към пода с четири лапички с помощта на специален крепеж (+)

Отдолу рамката е снабдена с изтеглящи се лапички за регулиране на височината на инсталацията. Стандартната височина на горния ръб на седалката на тоалетната от пода – 40-48 см, тя зависи от ръста на собствениците на апартамента. Отпред в рамката се завиват стоманени щифтове, на които впоследствие се окачва чашата.

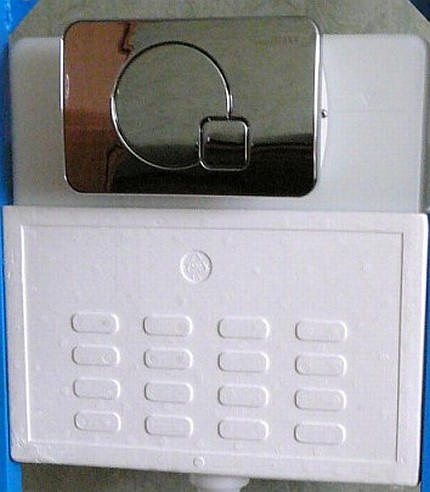

Пластмасов промивен резервоар

Формата на пластмасовото казанче е различна при всеки производител, защото е необходимо да се осигури добър обем вода в тесните рамки на металния скелет. Повърхността на пластмасата е покрита с топлоизолатор за предотвратяване образуването на конденз.

Избирайте промивно казанче със специално покритие, което предотвратява образуването на конденз. При наличие на влага в затвореното пространство на инсталацията металните елементи могат бързо да корозират.

На предната повърхност на казанчето се намира малък участък, на който производителите се опитват да поберат цялото оборудване: тръба за свързване на водопроводния маркуч и устройство за монтаж на бутона за промивка. Именно до този ограничен правоъгълник на инсталацията ще има достъп за ремонт след окончателното инсталиране на оборудването.

Дозирането на промивката вече стана стандарт, затова на всяко промивно казанче има регулиране на обема на изпусканата вода.

Видове чаши за унитаз

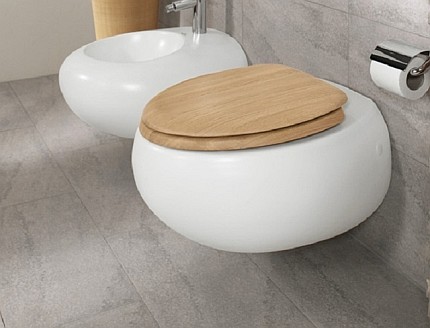

Чашата е най-красивият елемент на инсталацията, над който повече работят дизайнерите, отколкото инженерите. Традиционната овална форма на седалката остава най-продавана, но търсени са също правоъгълните, кръглите и фигурните чаши.

При определяне на необходимата височина на чашата на тоалетната вземайте предвид ръста на децата. Намаляването на нивото с 2-3 сантиметра ще помогне да научите детето самостоятелно да ходи до тоалетна 1-2 години по-рано.

Малките компоненти на инсталацията (крепления, фитинги, копче за промивка и др.) се различават в зависимост от производителя, затова с особеностите на техния монтаж е добре да се запознаете в инструкцията за инсталиране.

Митове за висящи санитарни уреди

Въпреки че примитивни блокове за промивка са се използвали още в съветско време, хората все още се страхуват да инсталират в апартаментите си съвременни блокови санитарни конструкции. По-долу са разгледани заблужденията относно инсталациите и окачените тоалетни.

Мит №1. Окачената тоалетна може да падне под тежестта на човек.

Закрепването на инсталациите обикновено се извършва с болтове с дебелина 12 mm. Самата рамкова конструкция и опорните пръти са проектирани за тегло 400-450 кг. Единствената причина за падане на тоалетната може да бъде срутване на стената, към която е закрепена.

Мит №2. Необходим е демонтаж на декоративния корпус при повреда на промивното казанче.

Рамката на бутона за промивка се фиксира с щраквания и лесно се сваля. Под нея има отвор за свързване на водопроводния маркуч с компактен кран. В рамките на този „монтажен“ прозорец на предната стена на резервоара се намира и поплавъчният механизъм, който се изважда на ръка от резервоара и се ремонтира без демонтаж на кутията.

Мит №3. Висящата тоалетна заема минимум място.

Блоковите и рамковите инсталации изискват допълнителни 20-25 см пространство в банята. Затова тези конструкции заемат дори повече място от подовата тоалетна. Единственият вариант за намаляване на пространството е поставянето на инсталацията в ниша на стената.

Мит №4. Резервни части за блокови инсталации липсват.

Размерите на компонентите при повечето производители са стандартизирани, защото приоритет при покупката имат моделите, които могат да се ремонтират. В магазините за санитария не е трудно да се намери повредена част. Освен това ремонтът на инсталацията може да се извърши самостоятелно.

Поетапен монтаж на инсталация и унитаз

Да се монтира санитарна инсталация самостоятелно не е сложно. Основната опасност се състои в изтичането на съединението между канализационната тръба и изходящата тръба на тоалетната след окончателното монтиране.

За да се избегнат подобни проблеми, е необходимо да се спазват всички правила за поетапен монтаж на инсталацията. По-нататък ще бъдат разгледани схеми за инсталиране на тоалетни с различни конструкции.

Необходими инструменти

За извършване на монтажа на инсталацията и закрепването на тоалетната към нея са необходими следните инструменти и материали:

1. Отвертка.
2. Разводен ключ.
3. Дрелка-перфоратор със свредла.
4. Клещи.
5. Дюбели и болтове.
6. Чук.
7. Нивелир.
8. Ролетка с маркер.
9. Силикон.

Изброен е минимумът инструменти и материали, които ще са полезни при инсталирането на самата инсталация. При монтажа на кутията са необходими други приспособления, но тази работа е по-добре да се повери на професионалисти.

Монтаж на блокова инсталация

Блоковата инсталация може да се инсталира по два начина:

1. В специално подготвена ниша в стената.
2. Върху бетонна плоча, която след това се обшива с гипсокартон.

Независимо от вида на инсталацията, списъкът на действията за сглобяване остава същият.

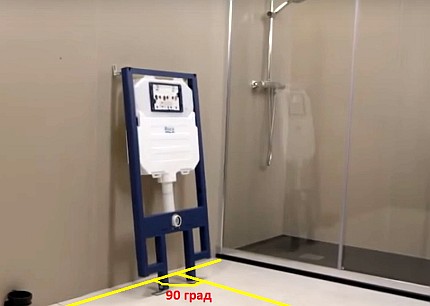

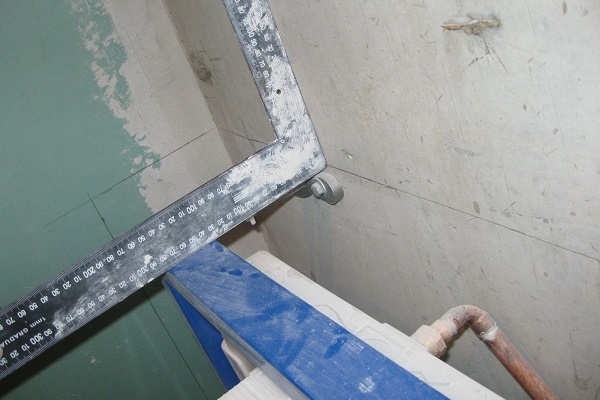

Стъпка първа. Нанасяне на размерите в санитарното помещение. В малки тесни стаи тоалетната се монтира по оста ѝ, а в големи – по-добре купата да се разположи по оста на изхода за отпадъци.

Когато маркирате стая с вече поставени подови плочки, не използвайте черен маркер. Неговите следи може да останат по фугите между плочките.

Първо е необходимо да се начертае линия с маркер или тебешир от единия ъгъл до другия на стаята по стената, където се планира инсталацията. След това по оста на монтиране на купата е необходимо да се начертае линия, перпендикулярна на първата, като се използва строителен ъгъл.

Стъпка втора. Оформяне на местата за закрепване. В съответствие с набелязаната ос за монтиране на купата се определят местата за фиксиране на блоковата конструкция. При отклонения на оста на купата и стената под закрепванията могат да се поставят дървени или пластмасови подложки за постигане на ъгъл от 90 градуса.

В рохкави бетонни плочи се предпочита закрепване с дюбели, които осигуряват максимална площ на контакт на крепежа със стената

Необходимо е задължително да се центрира разположението на дюбелите спрямо средата на отвора за източване на тоалетната. Ако разстоянието между местата за закрепване на блока е 60 см, то всеки отвор за дюбел трябва да се пробива на разстояние 30 см от оста на купата.

След маркировката е необходимо да се пробият отвори с бормашина и да се поставят в тях приложените към изделието крепежни елементи.

Стъпка трета. Фиксиране на блоковата конструкция. Отточният резервоар се закрепва с винтове или анкерни болтове към стената. След това към конструкцията се подвежда водопроводен маркуч и се присъединяват тръбите, които ще се съединят с купата на тоалетната.

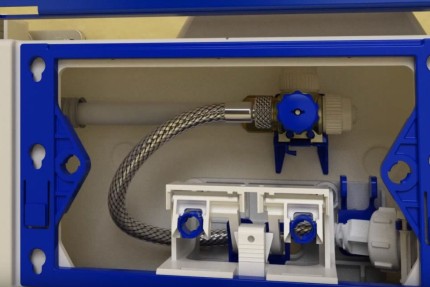

Вътре в „монтажния“ прозорец обикновено се намира гъвкавият маркуч от комплекта, в който водата се подава чрез преходник с кран.

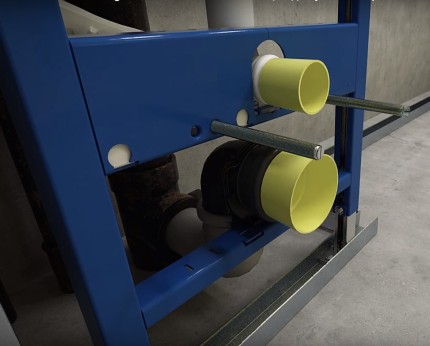

Стъпка четвърта. Завинтване на опорните щифтове на купата. След фиксиране на блоковия механизъм към него се присъединява купата на тоалетната. В отворите за нейното закрепване се поставят метални пръти и се определят местата им за закрепване на стената, така че височината на седалката на тоалетната да бъде 40-48 см.

Прътите са изработени от свръхздрава негъваема стомана и издържат без деформация натоварване до 450 кг. Промяната впоследствие на разположението им без демонтаж на декоративния корпус няма да е възможна.

След това тоалетната се сваля и с бормашина се пробиват отвори в бетонната плоча за прътите, които след това се фиксират в стената с крепеж.

Стъпка пета. Монтаж на канализационния отток. Купата на тоалетната се окачва на опорните щифтове и в нея се вкарва тръбата за източване на вода от резервоара. След това се определя схемата на канализацията и се извършва нейният монтаж с твърдо фиксиране на отвеждащата 110-милиметрова тръба.

Твърдото фиксиране на канализационната подводка е задължително, защото при монтиране на купата на тоалетната тръбата не трябва да променя положението си.

Стъпка шеста. Обшивка на блоковата инсталация и монтаж на чашата на тоалетната. След монтажа на канализацията чашата на тоалетната се сваля и започва декоративната обшивка на цялата санитарна конструкция с плочки или влагоустойчив гипсокартон.

Бутонът за промивка и неговата рамка се монтират последни. Но изпитването на механизма за промивка трябва да се извърши едва след изсъхване на уплътнителя на канализационната връзка.

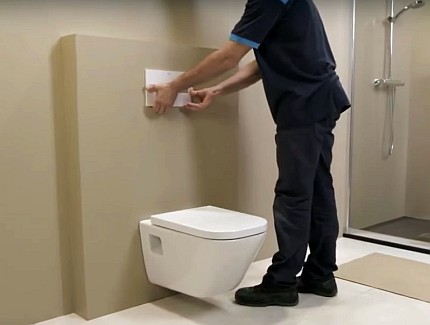

Когато обшивъчните работи приключат, се монтира бутонът за промивка, а чашата се поставя върху изпускателните патрубки и опорните метални щифтове. След това тоалетната се притиска с гайки към стената.

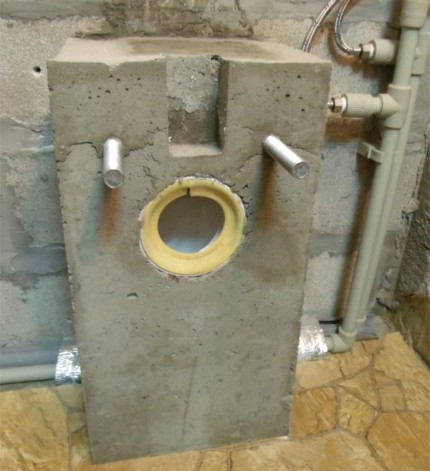

Вместо обшивка на изпускателния отвор на блоковата конструкция, опорните пръти и канализацията понякога се използва бетониране.

При смесване на бетона за заливка е необходимо да се купуват само сертифицирани материали, както и да се спазва технологията, защото конструкцията ще понесе големи натоварвания.

За целта след петата стъпка около посочените конструкции се монтира общ дървен кофраж, а вътрешният му обем се запълва с бетон. След 5-7 дни след заливката кофражът се отстранява, а чашата на тоалетната се съединява с твърдо фиксираните в бетона опорни щифтове, патрубките на канализацията и изпускането на резервоара.

Монтаж на унитаз с рамкова инсталация

Монтажът на рамкова инсталация с тоалетна може да се извърши на произволно място в санитарния възел. Еднорамковите конструкции се закрепват едновременно към стената и пода, а инсталациите с двойна рамка могат да се монтират в средата на стаята в специална преграда.

Монтажът на двата варианта на конструкцията се различава само по мястото на закрепване на металната рамка и формата на декоративната обшивка, поради което тяхната инсталация ще бъде разгледана в рамките на една последователна инструкция.

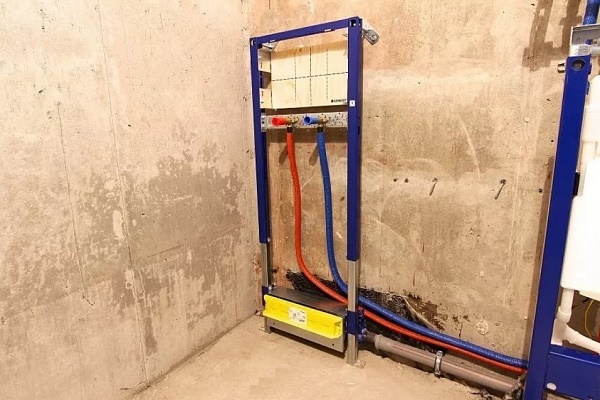

Стъпка първа. Сглобяване на рамковата конструкция. Монтажът на инсталацията започва със сглобяване на металната рамка. За компенсиране на неравностите на пода и стените в конструкцията на рамката са предвидени разтегателни крачета. След регулиране на положението на рамката по ниво, крачетата се фиксират здраво в необходимото положение.

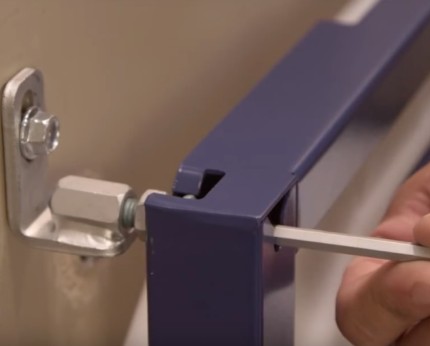

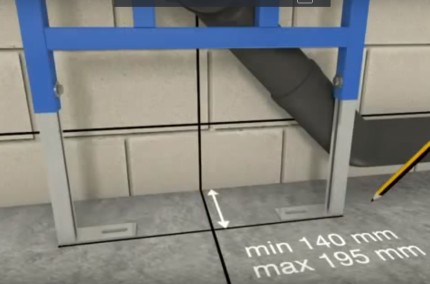

За регулиране на разстоянието между стената и рамката съществува специален механизъм. Фиксацията на положението на крачето трябва да бъде здрава, за да се избегне евентуално изкривяване на рамката.

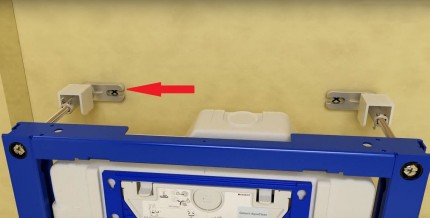

Инсталацията се прилага към мястото на монтаж и с маркер се отбелязват местата, в които трябва да се пробият отвори за дюбелите.

Стъпка втора. Монтаж на резервоара върху металната рамка. Височината на резервоара за вода също може да се регулира, но не във всички модели инсталации. Препоръчителната височина на разположение на бутона за промивка е 1 м от повърхността на пода.

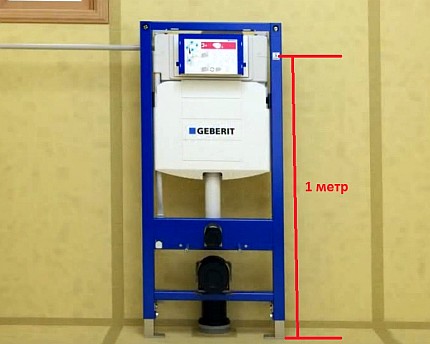

Височината на копчето за промивка няма принципно значение за работата на механизма, но проучванията показват, че 100 см е оптималният вариант.

Въз основа на този параметър се избира нивото на разположение на резервоара за промивка вътре в металната рамка. Заедно с резервоара се монтират фитинги за източване на водата.

В рамковата конструкция често има регулируема по височина хоризонтална метална планка. Тя има отвори или клипси за закрепване на опорните пръти на тоалетната чиния, тръбите за източване на вода от резервоара и канализацията.

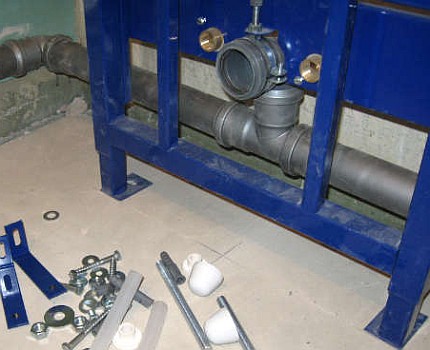

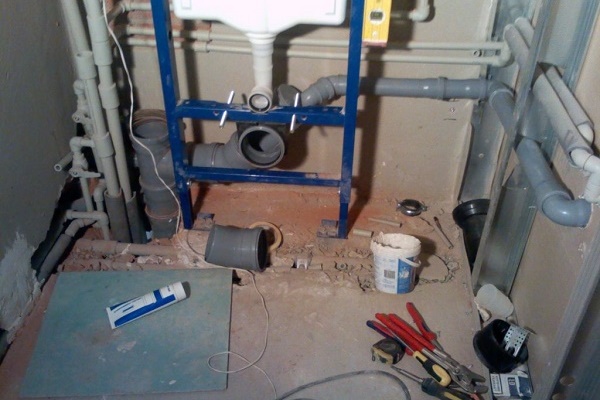

Стъпка трета. Монтаж на канализацията. Към рамката се прокарва 110-милиметрова канализационна тръба.

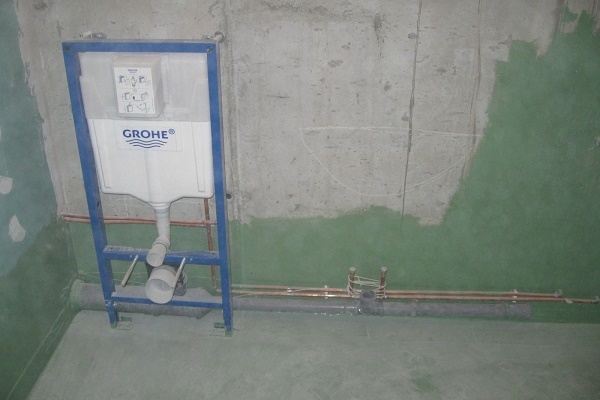

Стъпка четвърта. Закрепване на рамковата конструкция. Пробиват се отвори за закрепване на металната рамка и след това тя се завинтва с винтове или анкерни болтове към стената и пода в определените точки. Оптималното разстояние от рамката до стената е 140-195 мм.

Няма да е възможно рамката да се завинти близо до стената, защото зад металните крачета трябва да се разположи още и канализационна тръба с размер 110 мм.

Към рамката се фиксира канализационната тръба с помощта на наличния крепеж.

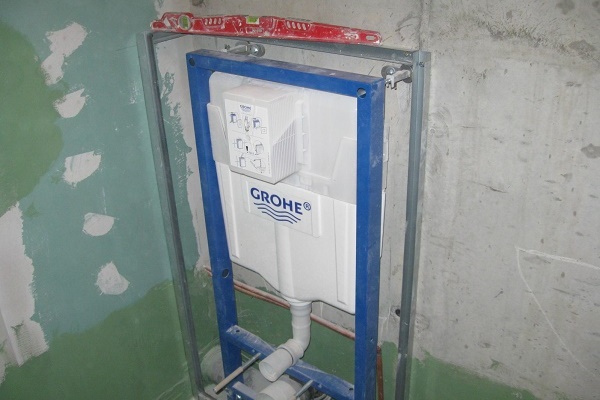

След като рамковата инсталация е напълно сглобена, е необходимо да се уверим в правилността на регулирането на опорните височини на щифтовете и тръбите. За целта на конструкцията се окачва тоалетната чиния.

Стъпка пета. Проверка на херметичността. Към резервоара за промивка се свързва водопроводна тръба и се отваря кранът. След напълване на резервоара се извършва пробно източване. При липса на течове тоалетната чиния се сваля и започва обшивката на инсталацията.

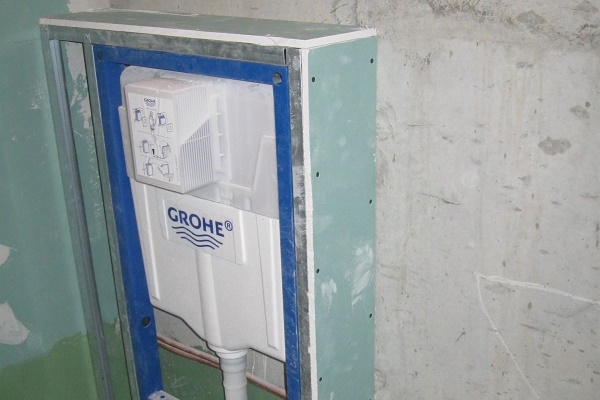

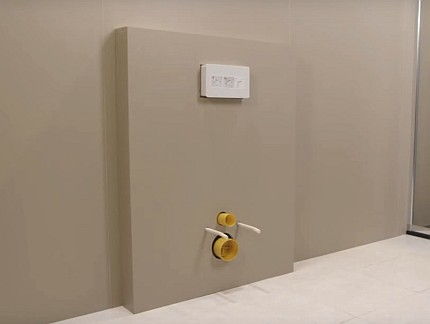

Стъпка шеста. Оформяне на кутия около рамковата инсталация.

Металната рамка може да се затвори по два начина:

• да се обшие с гипсокартон;
• да се обложи с тухли и плочки.

Преди изолацията на инсталацията е необходимо да се затворят тръбите ѝ с тапи или полиетиленови пликчета. За обшивката трябва да се използва влагоустойчив гипсокартонен лист с дебелина 12,5 мм. Кутията ще представлява декоративен елемент, върху който не се поема опорно натоварване.

Предният панел на кутията трябва да се подсили отзад с метален профил, за да не се напука и да не се срути при случайно натискане с ръка върху гипсокартона.

При обшивката е необходимо предварително да се предвидят отвори за тръбите и опорните щифтове на тоалетната чиния.

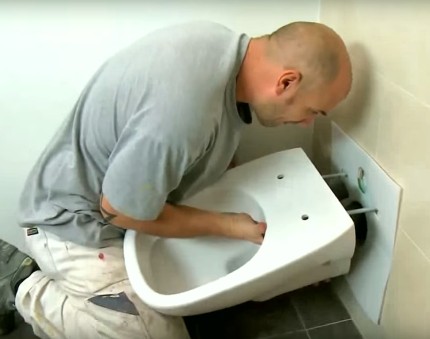

Стъпка седма. Закрепване на тоалетната чиния към рамката на инсталацията. Към монтажа на тоалетната чиния върху инсталацията може да се пристъпи веднага след измазването и боядисването на гипсокартонената кутия. Ако металната рамка е била облицована с тухли и плочки, то тоалетната чиния трябва да се постави върху нея 10 дни след приключване на работите.

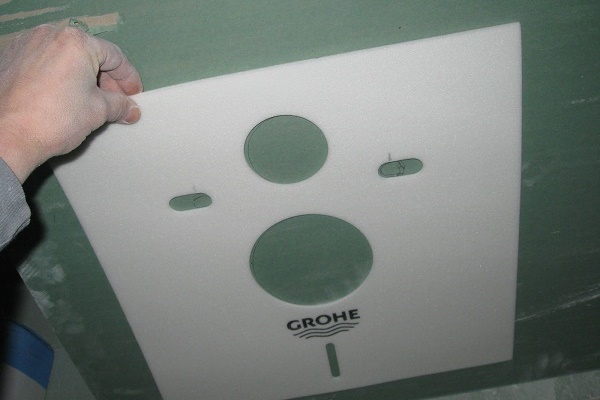

Между тоалетната чиния и стената вместо силикон може да се постави подложка от изолация с дебелина 1-2 мм за предотвратяване на напукване на керамичното покритие при натоварвания

Преди поставянето на тоалетната чиния върху опорните щифтове е необходимо да се смажат със силикон гумените уплътнения на канализационните тръби и на отвора за източване на резервоара. Също така слой уплътнител се нанася върху задната стена на тоалетната чиния на разстояние 5 мм от ръба по целия периметър на съприкосновение със стената.

Тоалетната чиния се фиксира към стената с два болта, които се затягат на металните щифтове. След един ден може да се направи пробно източване за проверка на работата на цялата инсталация.

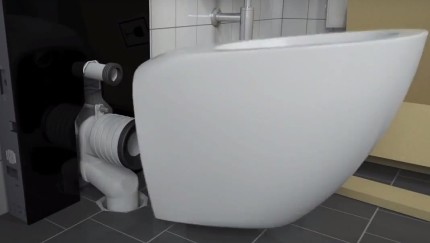

Присъединяване на подов унитаз към инсталацията

Блоковите и рамковите инсталации не задължително предполагат монтаж на висяща тоалетна чиния. Тя може да се монтира класически на пода. Схемата за монтаж на подова тоалетна чиния се различава от горепосочените начини само по мястото на разположение на крепежните елементи и на канализационната тръба.

При монтиране на тоалетната чиния на пода тя се фиксира както върху опорни хоризонтални пръти, така и се завинтва към пода. Производителите на тоалетната чиния избират вида на закрепване, като се съобразяват с формата на изделието.

При фиксиране на тоалетната чиния към пода е необходимо да се отбележат и пробият в подовата плочка два отвора за закрепване. След обшивка на инсталацията с кутия, тоалетната чиния се монтира към канализационните тръби и към източването на резервоара, а след това се завинтва към пода с помощта на наличния крепеж.

След окончателното фиксиране на тоалетната чиния е необходимо да се намаже по периметъра на основата със силиконов уплътнител, за да не попадат вода и мръсотия под чинията

За свързване на канализационната тръба и тоалетната чиния може допълнително да се използва гофрирана тръба.

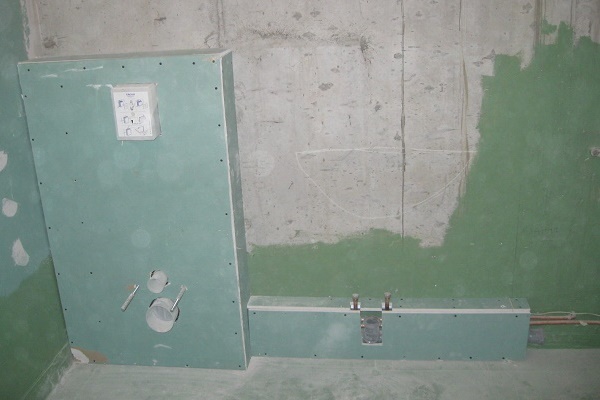

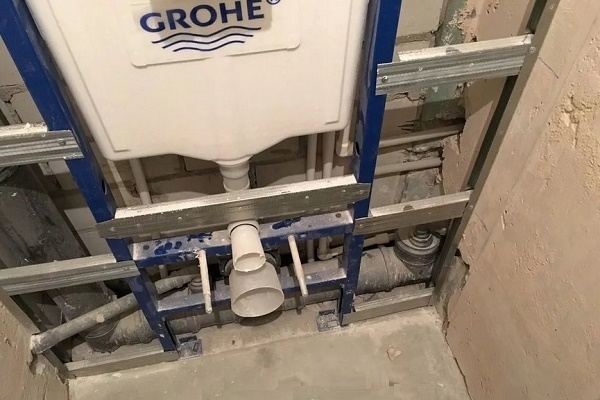

Обшиване на инсталацията с гипсокартон

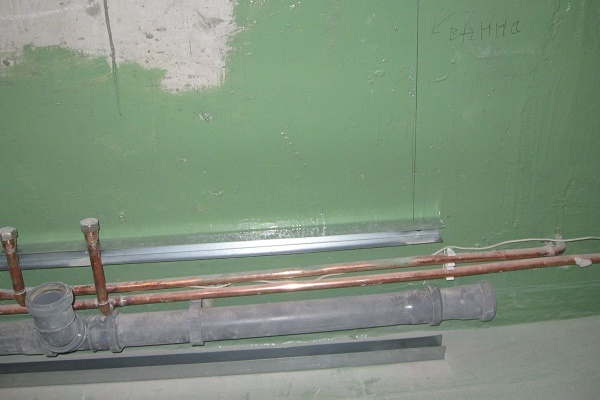

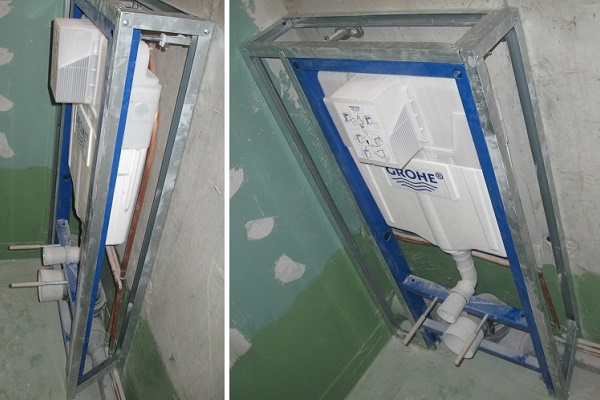

За да се маскира не най-привлекателната страна на монтажа и свързването на санитарното оборудване, често се прилага методът на обшивка с гипсокартон. Зад изградената от него кутия се скриват както самата опорна система, така и подведените комуникации.

С общия принцип на обшивката ще ви запознае следващата подборка от снимки:

Полезни съвети за монтаж

При монтажа на унитаз с инсталация има редица важни нюанси:

1. Подвеждането на водата към отвора на резервоара за измиване е по-добре да се извършва с пластмасови тръби, тъй като експлоатационният срок на гумените маркучи е ограничен до 3-5 години.
2. Не трябва да се извършва фиксиране на опорните пръти на чашата на унитаза в стари носещи стени. Ако свредлото преминава през плочата без особено съпротивление, по-добре е допълнително да се бетонират прътите с канализационната тръба и изпускателния патрубок на резервоара.
3. Рамката трябва да бъде закрепена с болтове на минимум 4 места.
4. При тръбата за подаване на вода трябва да има отделен спирателен кран на удобно за достъп място.

Следването на предложените инструкции ще предпази апартамента от наводнение и ще предотврати необходимостта от демонтаж на декоративната кутия през първите години от експлоатацията на унитаза.

Изводи и полезно видео по темата

Видеоклиповете за няколко минути ще ви позволят да сглобите в ума си пълния пъзел на схемата за сглобяване на инсталациите за унитаз. След гледането им описаните по-горе стъпка по стъпка инструкции ще станат по-разбираеми и осмислени.

Процес на сглобяване на рамкова инсталация:

Монтиране на блокова инсталация в ниша:

Закрепване на унитаза към рамката на инсталацията:

Предложената поетапна инструкция за монтаж на унитаз с рамкова и блокова инсталация се вмества в няколко часа работа, ако не се вземе предвид времето за създаване на декоративната кутия.

Същността на монтажа се свежда до равномерно и здраво закрепване на рамката, присъединяване на патрубките и съединяване на чашата на унитаза с блока за измиване. Това може да извърши всеки домакински човек, който може да борави с необходимия инструмент.
