Как да свържем ключ с контакт в един корпус?

Добър ден, Михаил.

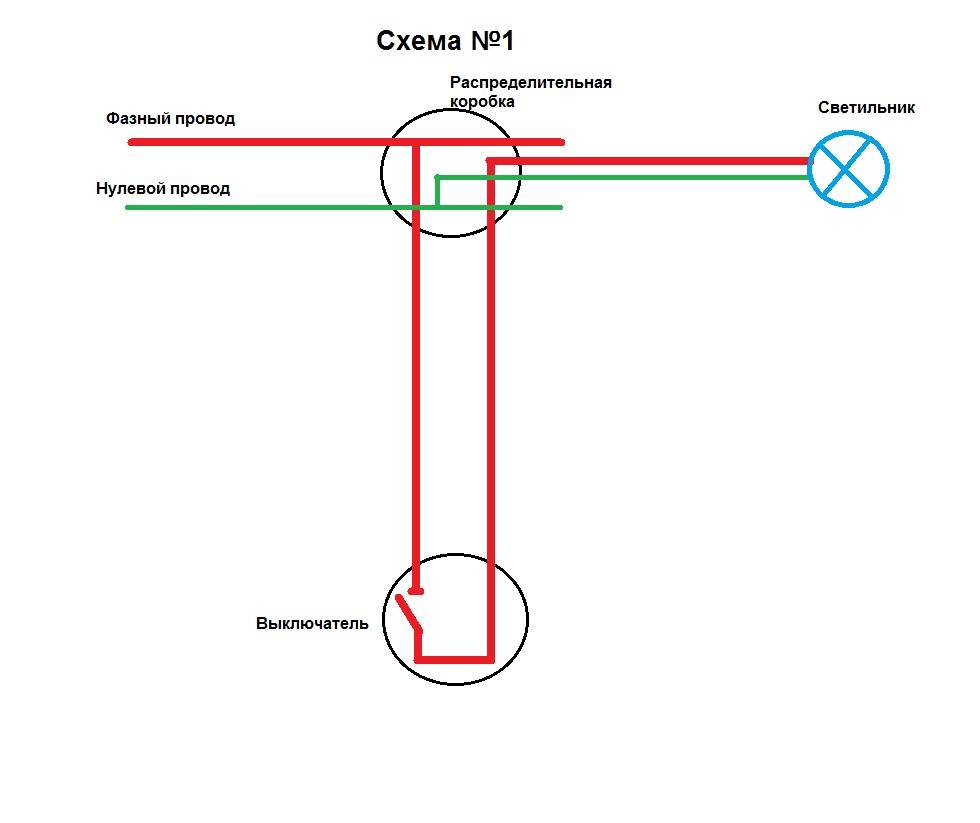

За да ви е ясна логиката на моето решение, ще нарисувам схема на електроснабдяването на кухненския осветител. Ще нарисувам не принципна, а монтажна схема – ще я нарека Схема №1 (показана е под текста на отговора).

От рисунка се вижда, че ключът прекъсва фазния проводник. Нулевият проводник, който е необходим за контакта, го няма тук. Той отива директно при осветителя от разпределителната кутия. Последната обикновено се намира близо до тавана, срещу осветителя. В действителност нулата и фазата, първоначално вградени в стената, след това се простират до осветителя през отворите на таванната плоча.

Нулата за контакта ще трябва да се изтегли от разпределителната кутия. Монтажната схема за свързване «контакт + ключ» е дадена на схема №2. Тук се използва свързване на фазата на контакта чрез шлейф от фазата на ключа.

Обръщам ви внимание – за нулевия проводник за контакта ще трябва да се жлеби стената. За да получи контактът по-голяма самостоятелност, може да се постави фазен проводник, идващ от разпределителната кутия. Този вариант е представен на схема №3.

Практически съвет: преди да жлебите стената, с индикатор, който усеща проводката под мазилката, определете трасето на фазния проводник, който отива към ключа. Работете при изключено напрежение.
