Къде е по-правилно да се монтира възвратния клапан на помпата?

Добър ден. За да стане ясно на останалите потребители, ще разкажем малко за помпата. Центробежната помпа разполага с колело с лопатки, извити в обратна посока на аксиалното движение. По време на работа на центробежната помпа, тези лопатки отблъскват постъпващата течна среда в областта на дифузора. При движение на аксиалното колело се създава повишено налягане и водата, преминаваща през помпата, се движи към изходния отвор. В центъра на колелото обаче зоната е разреждана до намалено налягане за засмукване на вода от захранващата тръба, т.е. смукателния тръбопровод.

За да се създаде центробежна сила, е необходимо корпусът да бъде постоянно напълнен с вода. Но при спиране тя естествено ще изчезне оттам, затова се инсталира възвратен клапан.

Немалко копия са счупени на форумите относно мястото на разположение на тази част, която е необходима за поддържане на водата в системата. Лично моето мнение е – за да не изтича водата от корпуса на помпата при спиране, на смукателния фланцов патрубок трябва да се монтира възвратен клапан.

Но и вторият вариант – монтиране на края на захранващия маркуч с мрежест филтър – също е възможен, с тази разлика, че на вас ви се налага по-лесно да запълвате тръбата за стартиране на помпата, а в този случай ще трябва да запълните целия тръбопровод. Освен това е по-трудно да обезвъздушите системата, макар че майстори са обмислили този вариант и прикрепват въжета към маркуча.

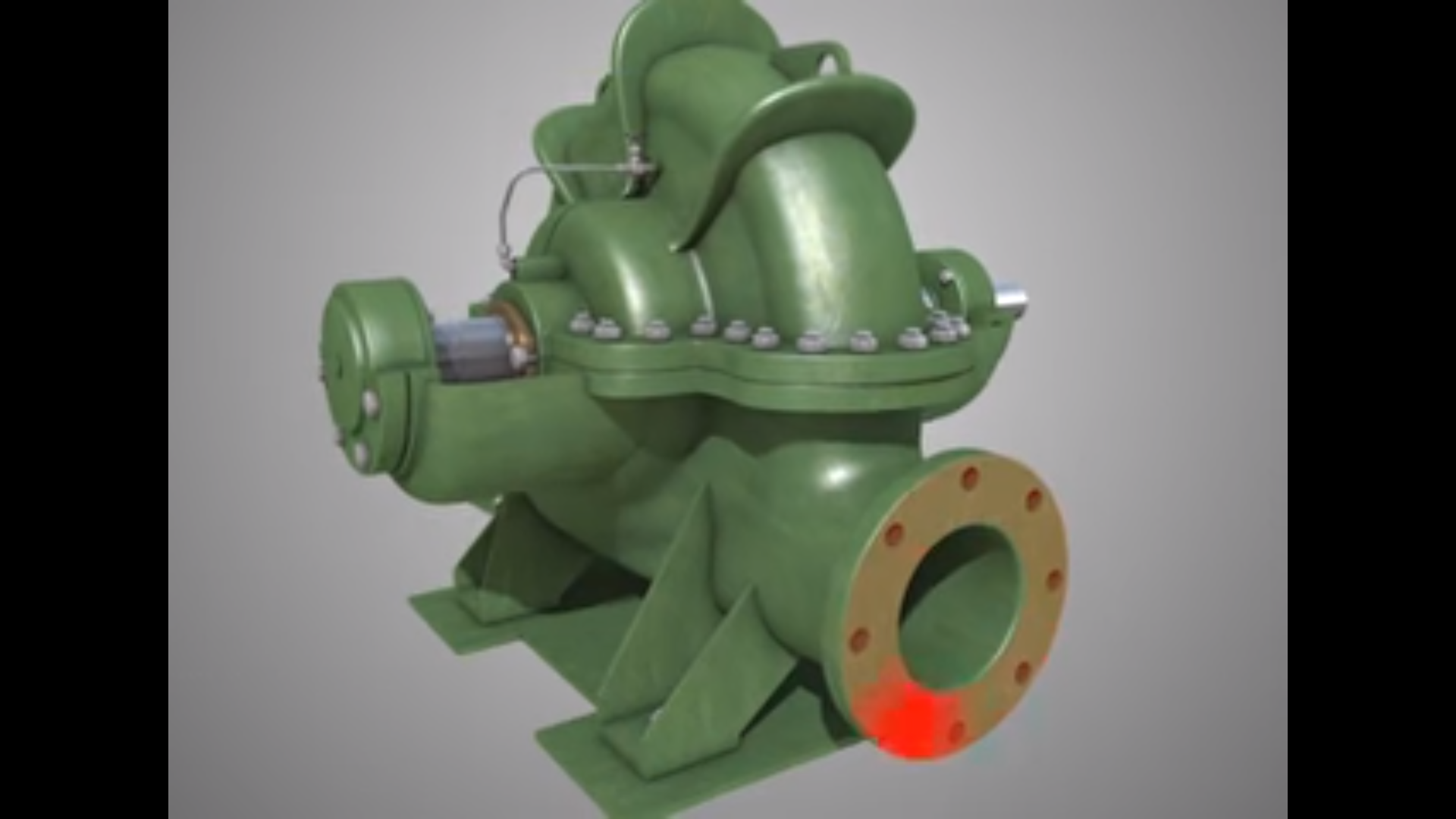

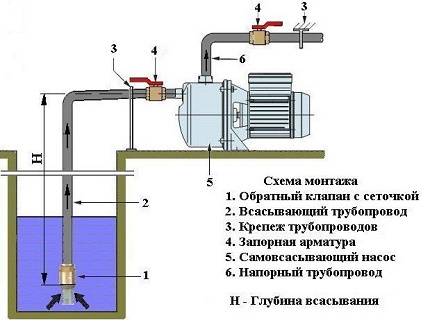

На първата снимка е обозначен смукателният патрубок на помпата, на втората – вариант на монтиране на възвратния клапан на края на смукателната тръба.
