Как да направите прахосмукачка със собствените си ръце: подробни инструкции за сглобяване на домашен уред

«Той има златни ръце» – така казват за майстори, които от подръчни материали могат да сглобят чудо на съвременната техника. Въпреки изобилието в магазините на евтино готово оборудване, майстори-самоуци успешно проектират и създават битови уреди, агрегати за градинския парцел и твърде ефективни устройства за работилницата.

Оказва се, че можете да си направите прахосмукачка със собствени ръце. Основното е да разберете конструкцията, да намерите необходимите части и да отделите малко свободно време. Предлагаме три интересни модела за самостоятелни експерименти.

Строителна прахосмукачка от стара битова

Ако постоянно работите с техника, стават разбираеми особеностите на конструкцията и принципите на работа.

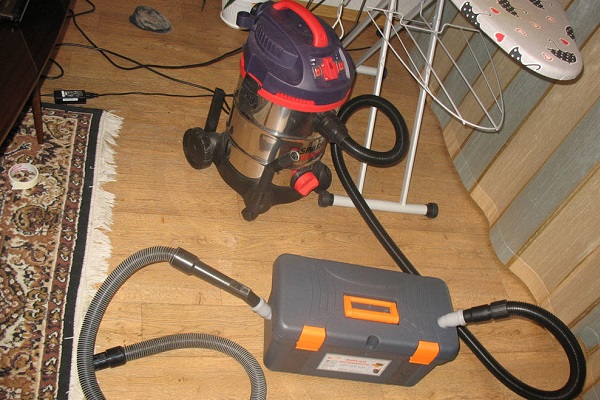

И при необходимост вече няма да харчите пари за маркова строителна прахосмукачка, а за няколко вечера ще сглобите устройство, което по характеристики не отстъпва на рекламираната «чистачка».

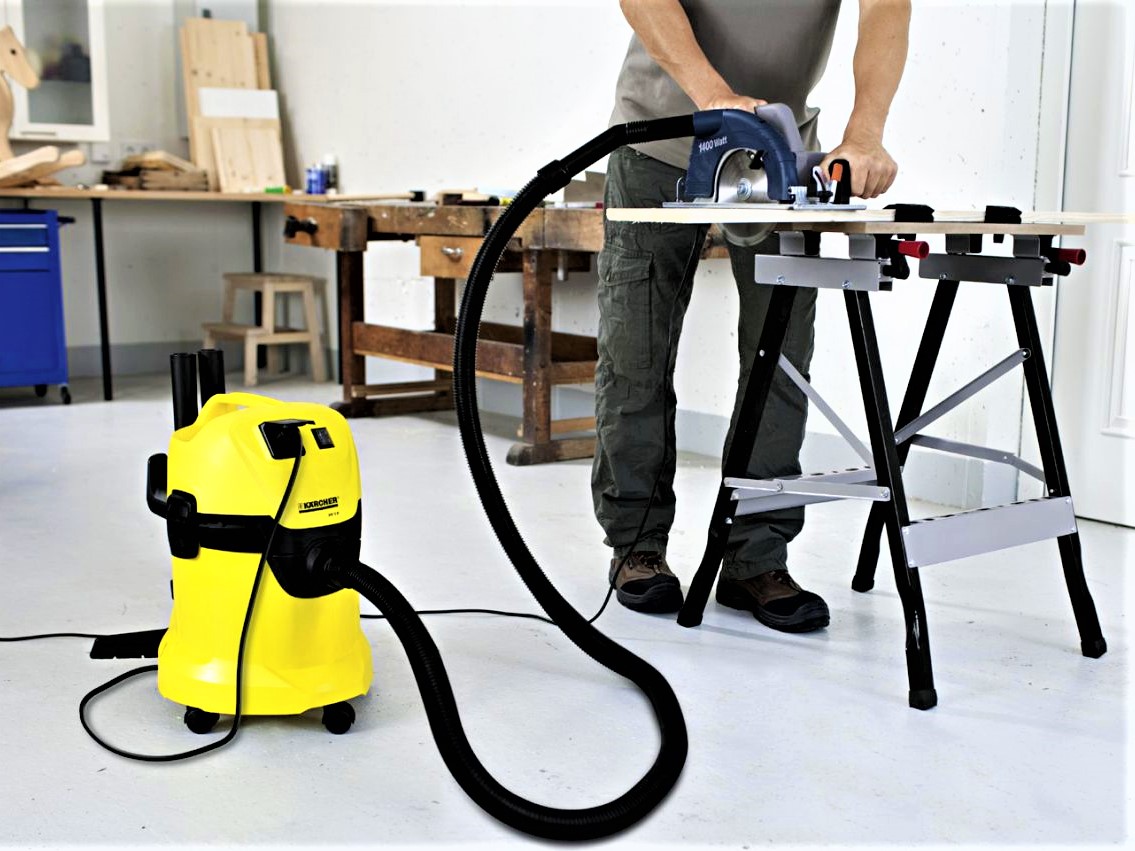

За сравнение – популярният сред потребителите KARCHER MV3P с 17-литров резервоар и мощност на потребление 1000 W струва около 70 €. Ако не купувате резервни части за самоделката, а вземете стари детайли, прахосмукачката ще излезе почти безплатна.

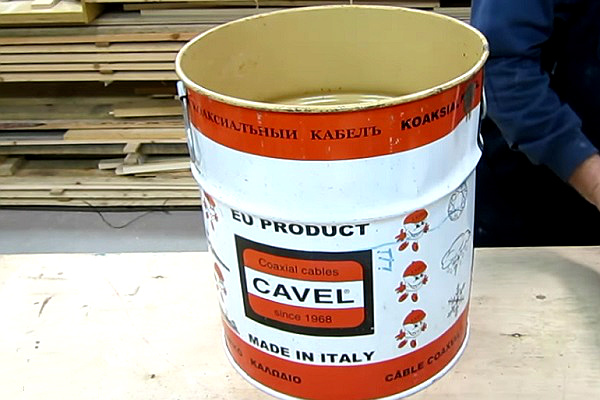

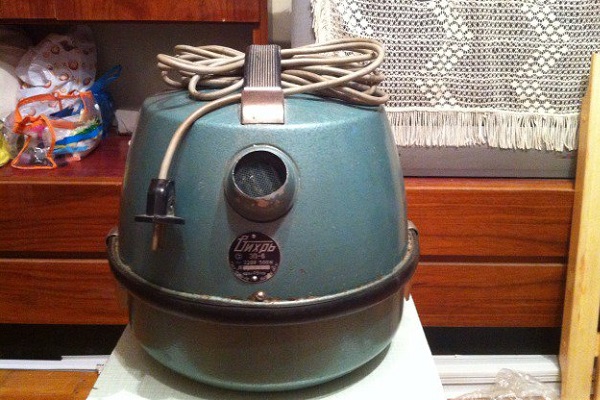

Така постъпи и авторът на строителния модел, работещ на основата на повредена прахосмукачка «Вихър». Предлагаме да се запознаете с процеса на изработка на строителната прахосмукачка.

При изработката на самоделката трябва да се вземат предвид особеностите на помещението и някои нюанси при подбора и закрепването на отделни елементи от конструкцията. По-нататък са дадени полезни препоръки за сглобяване на прахосмукачката.

Какво ще е необходимо за преработката?

Почти всички изделия, участващи в модернизацията, вече са били използвани, следователно не изискват разходи за придобиване. Ако някои части не са ви под ръка, те могат да се купят за стотинки на интернет платформа за разпродажби или да се намерят на сметище.

Всъщност се препоръчва все пак да се използва нов филтър – за качествена работа на прахосмукачката, както и да се купят някои дреболии: контакт, части за електронна платка, проводници, крепежни елементи.

Общите разходи за закупуване на нови части възлизат на 8 €, като най-скъпият елемент се оказа контактът – 3,5 €. Частите за платката излязоха 2,5 €, филтърът – 2 €.

Освен изброените части ще са необходими: контакт, парче гумена автомобилна постелка за уплътнение, инструмент за работа:

• бормашина с комплект коронки и свредла;
• шуруповерт;
• електрически прободен трион;
• молив с линийка, пергел.

Като крепежни елементи ще се използват не само самонарезни винтове, но и болтове, така че за затягане на гайките ще са необходими ключове с подходящ размер. За свързване на отделните елементи – превключвателя, електронната платка и мрежовия кабел – предварително трябва да се начертае схема.

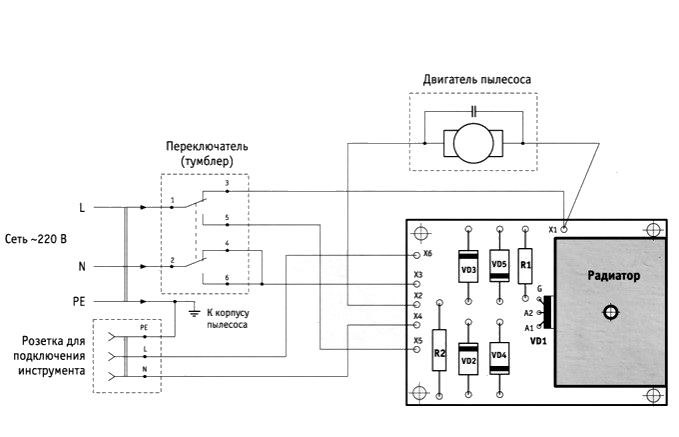

Схема на свързване. Превключвателят се монтира в две позиции: първата просто включва прахосмукачката, втората осигурява синхронно включване на строителния електроинструмент с прахосмукачката.

За да може усъвършенстването на стария уред да доведе до успешен резултат, трябва да се знае как работи прахосмукачката. Така домашният майстор ще разбере по-ясно какво и с каква цел модернизира.

Поетапна инструкция за изработка

Когато всички части на бъдещия агрегат и инструментите са подготвени, може да се пристъпи към сглобяване. Но за начало трябва да се спазят нормите на безопасност – да се облече специално облекло, работни ръкавици.

Ред на работа:

1. Стъпка 1 – инсталиране на контакта. С коронка с диаметър 42 мм пробиваме отвор в горната част на капака. Между контакта и корпуса поставяме гумено уплътнение, изрязано от автомобилен килим. За закрепване използваме самонарезни винтове.

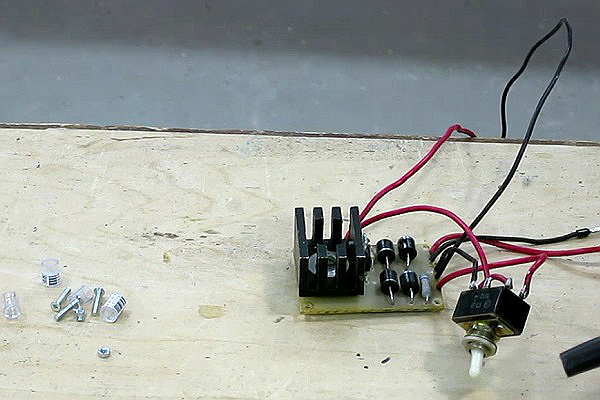

2. Стъпка 2 – монтаж на електросхемата. На капака пробиваме малки отвори за превключвателя и за закрепване на схемата. Платката не трябва да докосва корпуса, затова я монтираме на стойки, изрязани от химикал.
3. Стъпка 3 – закрепване на превключвателя. В резултат на външната страна на капака трябва да бъдат монтирани превключвателят и контактът за електроинструмента, а на вътрешната – електронната платка.
4. Стъпка 4 – присъединяване на захранващия кабел. Кабелът е по-добре да се запои, като при това два проводника – към превключвателя, а третият заземителен отива към големия крепежен винт, към който вече е свързана „земята“ от контакта. Това е необходимо за заземяване на уреда.

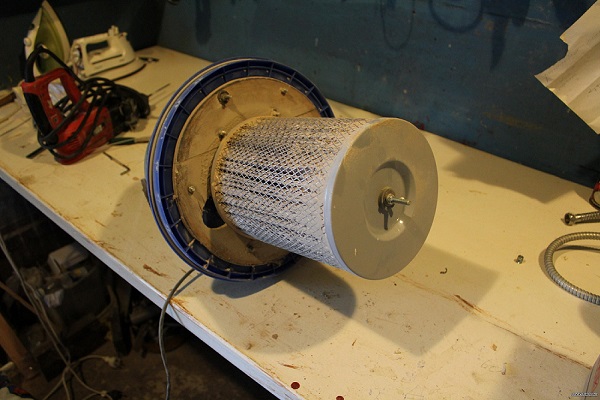

5. Стъпка 5 – фиксиране на филтъра. В дъното на контейнера за прах и в капака на резервоара изрязваме отвори с диаметър 95 мм, по окръжността пробиваме отвори за винтове, изрязваме от шперплат запушалка, стягаме всички части с винтове. Филтърът закрепваме с щифт върху планката.
6. Стъпка 6 – инсталиране на входящия патруб. С коронка 57 мм пробиваме в горната част на резервоара отвор. В него вкарваме предварително сглобен патруб с фланец, който може да се конструира от парче канализационна тръба.
7. Стъпка 7 – сглобяване на прахосмукачката. Монтираме резервоара за събиране на отпадъци, затваряме го с капак така, че филтърът да се намира вътре. След това присъединяваме част от старата прахосмукачка с двигателя, стягаме с метален хомот.
8. Стъпка 8 – свързване на маркуча. Вместо маркуч може да се използва санитарна гофрирана тръба. Вкарваме я в присъединителния патруб, след което включваме агрегата. Тестването може да се проведе, като се почиства пясък или стърготини.

По време на тестване трябва да се обърне внимание на силата на засмукване и херметичността на контейнера за отпадъци. Ако частите не прилягат плътно една към друга, мощността на агрегата значително ще намалее.

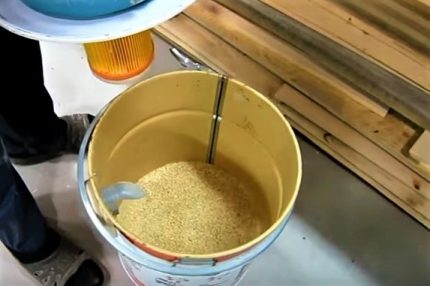

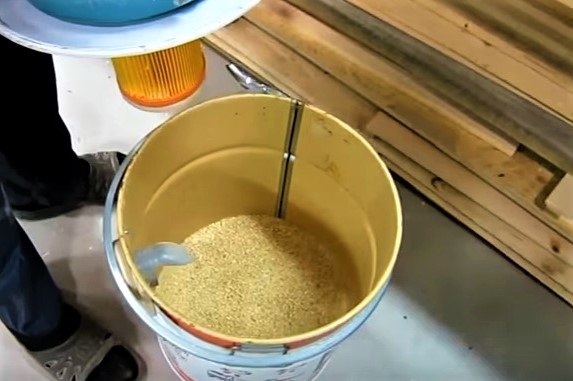

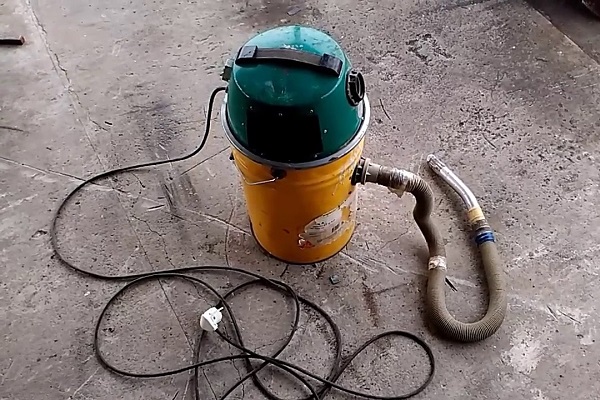

Резултат от почистването: всички стружки от пода успешно се преместиха вътре в резервоара. Подът е абсолютно чист, а обемът на контейнера за отпадъци е достатъчен, за да приведете работилницата в ред отново.

Но е необходимо да се извърши още едно тестване – с електроинструмент.

Поставете щепсела на електрическия прободен трион или циркулярния трион в контакта на корпуса, включете инструмента. Заедно с него трябва автоматично да заработи и прахосмукачката.

Прахосмукачка-циклон за работилница

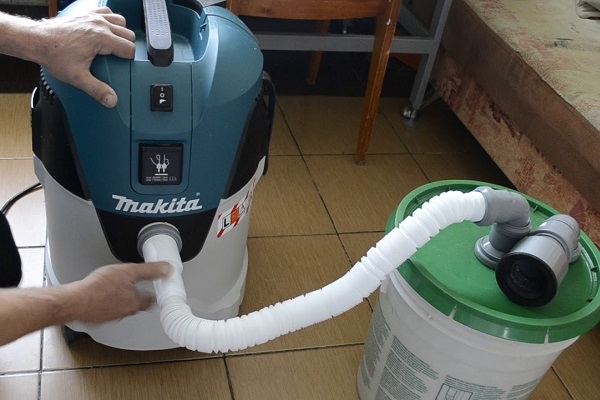

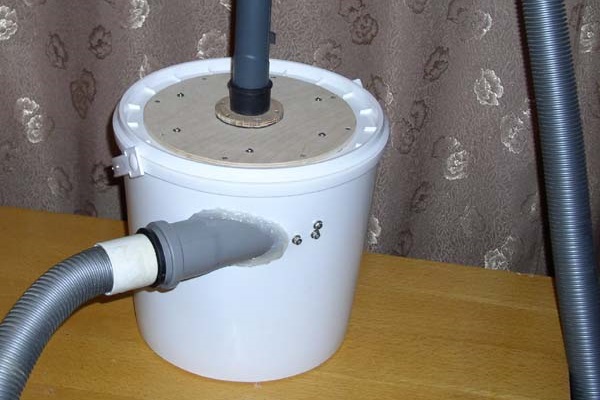

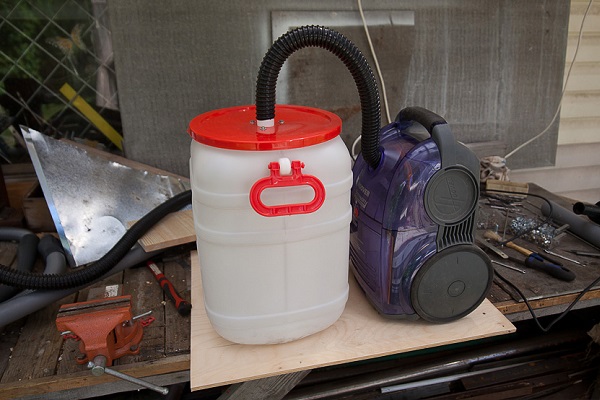

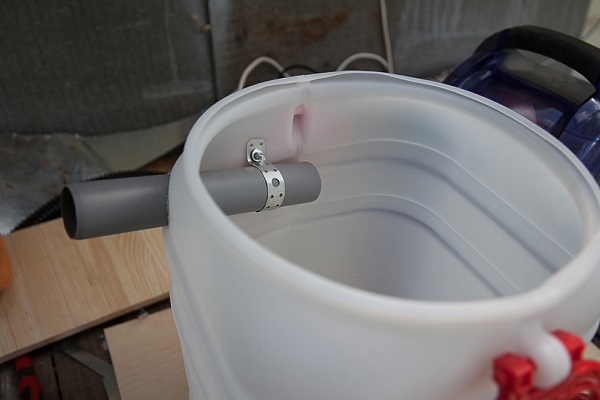

Още един вариант на строителна прахосмукачка, но с усложнена конструкция. Този заместител на закупен индустриален модел се изработва от стара прахосмукачка, пластмасов съд и циклонен филтър.

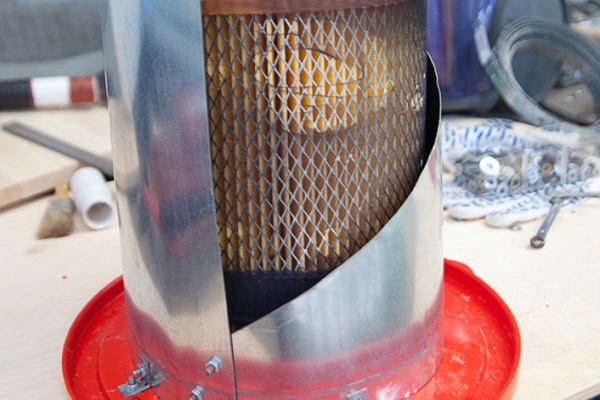

Особеността се крие вътре в конструкцията – това е метален кожух за защита на филтъра.

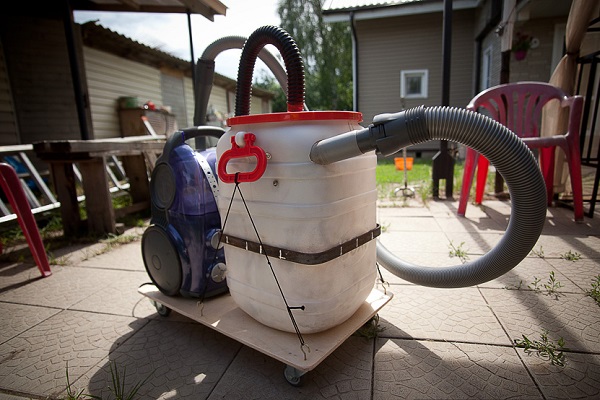

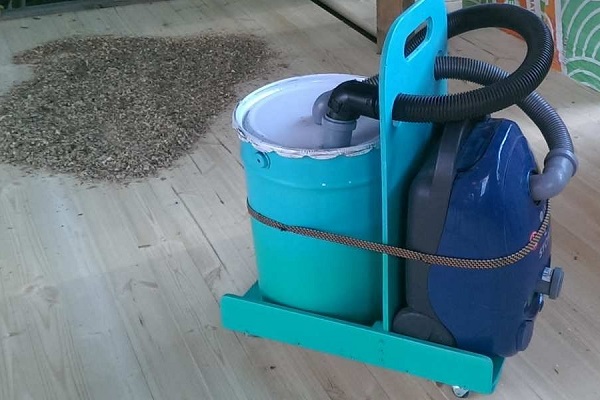

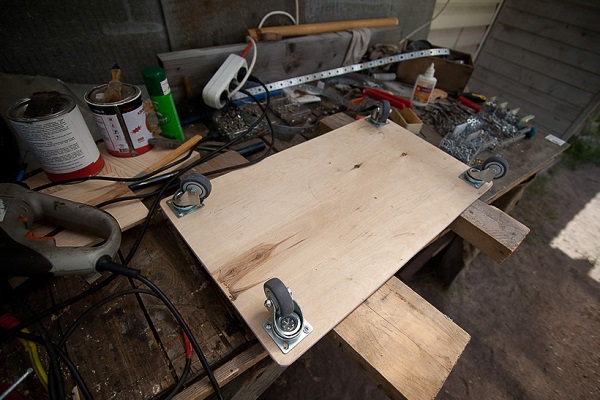

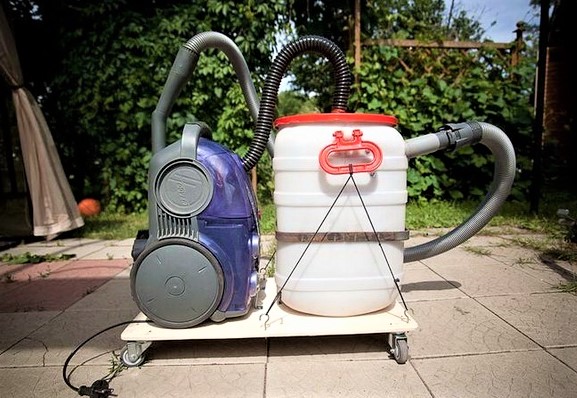

За удобство при използване самоделният модел е монтиран на количка, също сглобена със собствени ръце. Благодарение на такава модификация прахосмукачката може лесно да се премества из работилницата или из двора – за почистване на отпадъци на прилежащата територия.

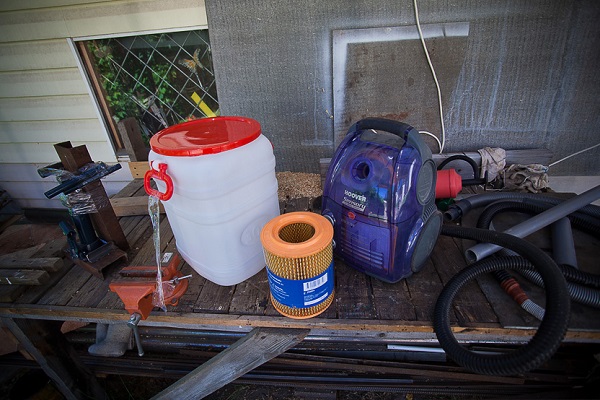

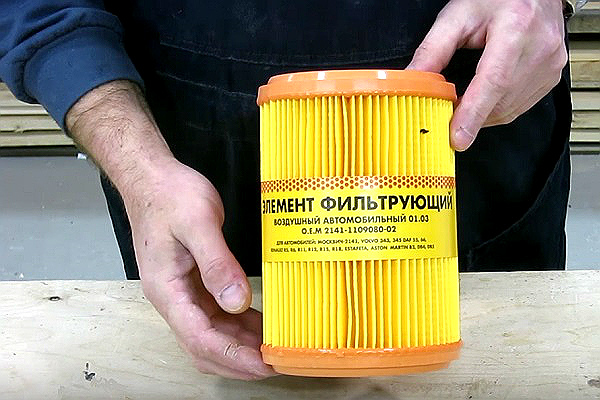

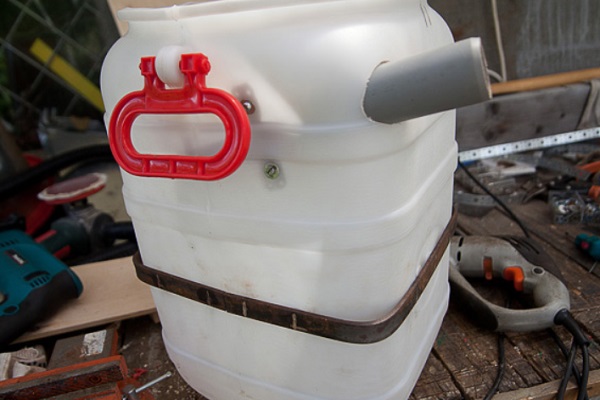

Цената на самоделката се определя от разходите за отделните части. Стара, но работеща домакинска прахосмукачка се намери в килера, пластмасовият резервоар е закупен за 5 €, филтър за автомобил «Газел» – 1,80 €. Не е трудно да се изчисли общата цена.

За това как да направите циклон за прахосмукачка, ще научите от предложената от нас статия. В нея е детайлно описан процесът на сглобяване.

Ред на сглобяване:

За проверка на функционирането на домашно сглобения агрегат остава да се свърже към електрическото захранване. Смукателната мощност на агрегата трябва да бъде същата като на старата прахосмукачка, ако двигателят е запазил работните си качества.

Ако няма стара прахосмукачка, може да се купи употребяван модел по обява – търговските интернет портали предлагат множество варианти. Най-вероятно остарялото устройство ще струва не повече от 10 €.

С рейтинга на циклонните прахосмукачки за промишлено производство ще ви запознае следващата статия, която си струва да прочетат както домашните майстори, така и бъдещите купувачи.

Преносима «чистачка» със собствени ръце

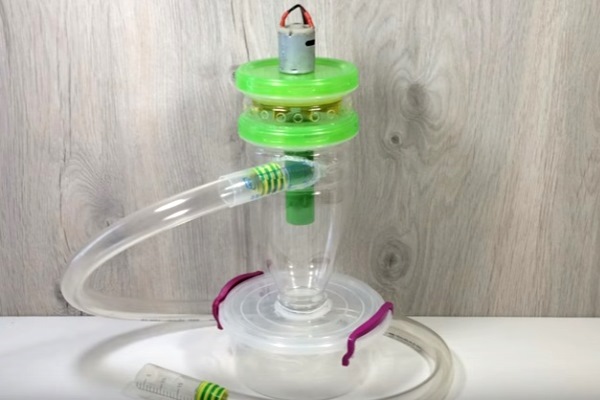

Като експеримент може да се сглоби миниатюрна прахосмукачка, която ще бъде полезна за почистване на трохи, прах или отпадъци от масата, рафтовете, первазите на прозорците.

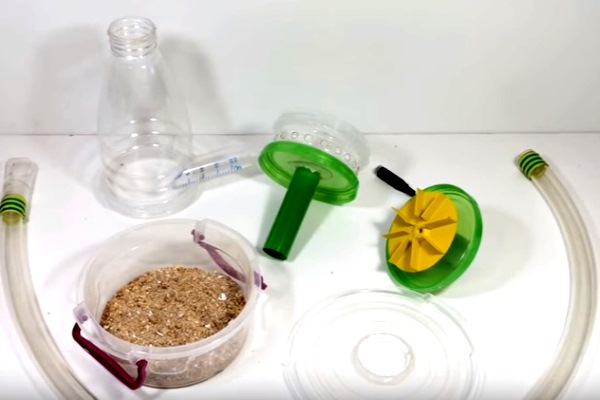

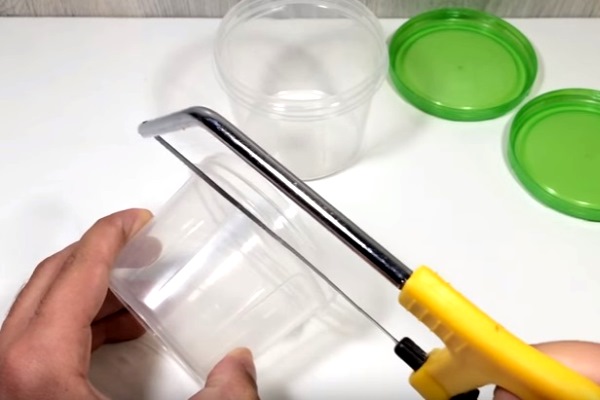

Необходимите за работата инструменти и материали: строителен нож, ръчен лобзик, пистолет за лепило, термо лепило, маркер, пергел.

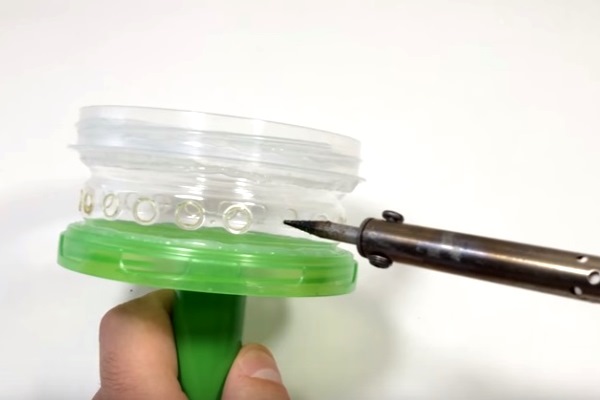

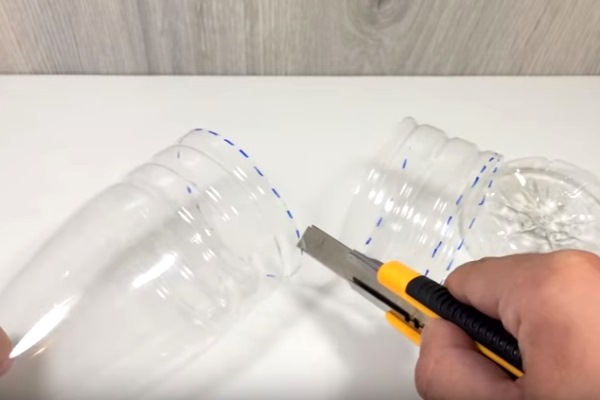

При изработването на всички компоненти е необходимо да се коригират детайлите според размерите, за да няма празнини след залепването – за добро засмукване е необходима херметичност.

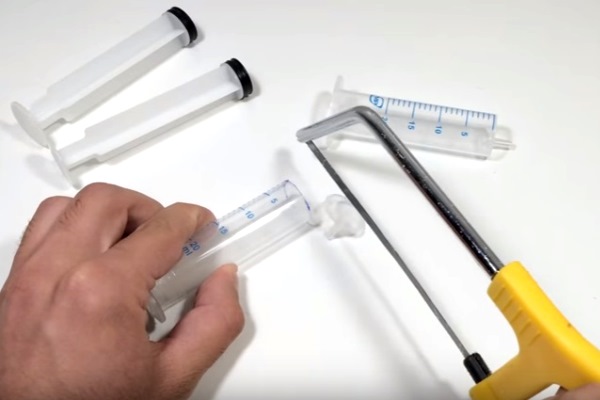

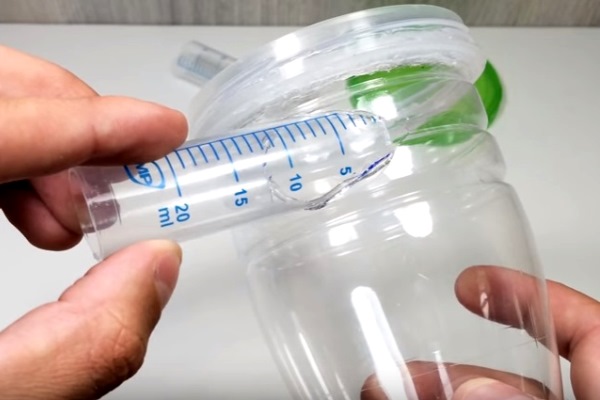

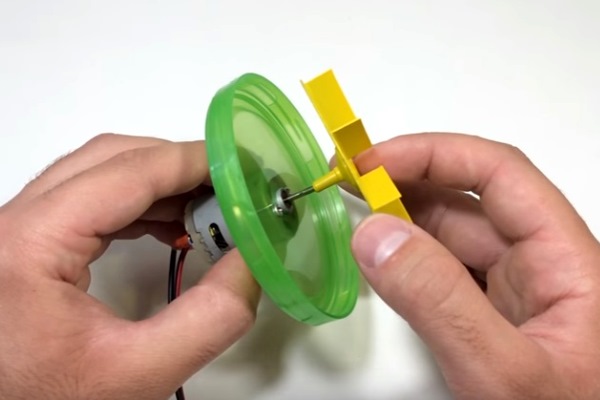

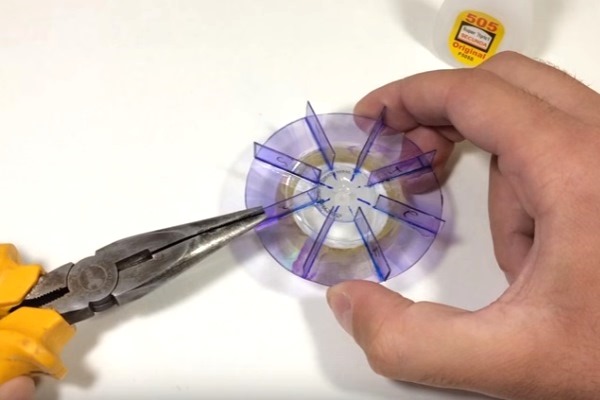

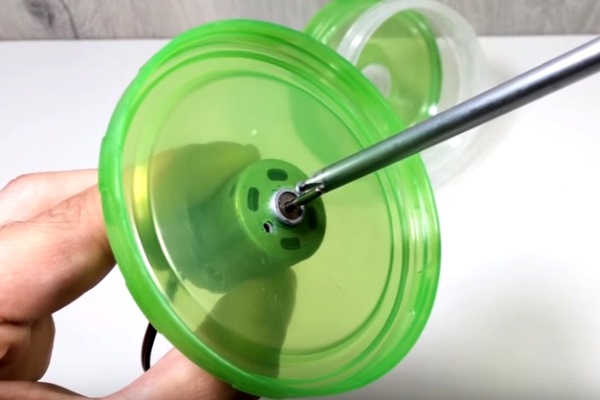

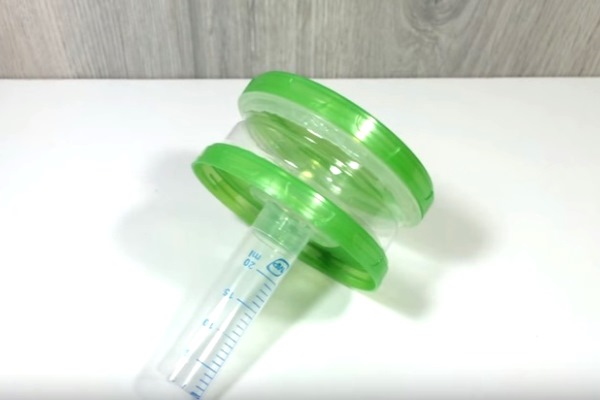

За закрепване на вентилатора трябва да отрежете парче от спринцовка с централно разположение на иглата и да го залепите в центъра на страната, противоположна на тази, където са монтирани лопатките.

За да проверим работата на уреда, посипваме на масата трохи, откъснати хартии, зърна. При включване маркучът започва да засмуква отпадъците, които попадат в долното бурканче – контейнерът за прах.

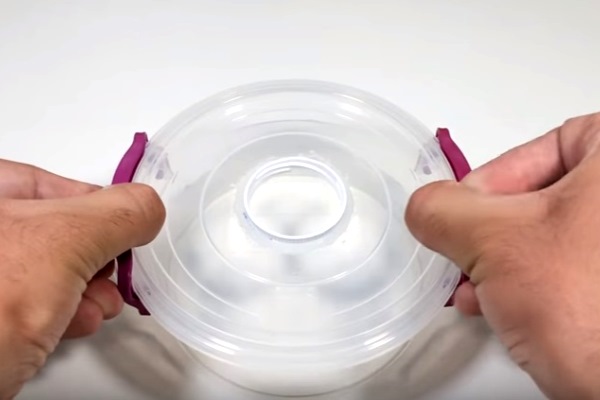

За да я почистите, трябва да отделите циклоничната част – по същество да развиете бутилката от тапата, а след това просто да свалите капака.

Изводи и полезно видео по темата

Още един вариант на мини-прахосмукачка:

Особености на сглобяването и експлоатацията на самоделки:

Отлична замяна на марков модел от пластмасови кофи и водопроводни тръби:

Както виждате, да направите сами мощен строителен агрегат или мини-прахосмукачка не е толкова трудно. Основното е да имате търпение, да изучите всички етапи на изработка и да намерите малко свободно време за домашен експеримент. А уредите, както доказа практиката, напълно се справят със своите функции.
