Как да направите циклон за прахосмукачка със собствените си ръце: устройство + подробни инструкции за сглобяване

Циклонните конструкции на битовите прахосмукачки се смятат за един от най-сполучливите варианти на техника от гледна точка на ефективност на работа. Циклонната система представлява относително прост механизъм за сепарация, благодарение на който се появява възможност за продуктивно филтриране на суспендираните частици, присъстващи във въздушния поток.

Въз основа на теоретичните принципи на изграждане на такава система, е напълно допустимо да се създаде циклон за прахосмукачка, който да действа като допълнителен инструмент – например строителен сепаратор. Заинтересовани сте от въпроса, но не знаете как сами да направите прост циклон? Ще ви помогнем в осъществяването на замисленото.

В статията е изложена подробна информация за устройството на циклония сепаратор, както и е представена стъпка по стъпка инструкция за неговото сглобяване и свързване към прахосмукачката. Описанието на всички етапи на работния процес е придружено от илюстративни снимки.

Как е устроен циклоният сепаратор?

Външно циклонен сепаратор може да се характеризира като съд с цилиндрична форма, чиято долна част е конусообразна. Горната част на съда съдържа два отвора – входен и изходен, през които съответно влиза и излиза въздушният поток.

На дъното на съда – по ръба на конусната част – също има отвор, през който излиза отсечената (филтрирана) отпадъчна маса.

Един от горните отвори (входният) е оборудван с канал, благодарение на който входящият въздушен поток постъпва в циклона по допирателна линия.

Предвид цилиндричната форма на конструкцията, входящият поток се движи в кръг, създавайки ефект на завихряне. Образуващата се при това центробежна сила изхвърля на периферията съдържащите се в потока суспендирани частици.

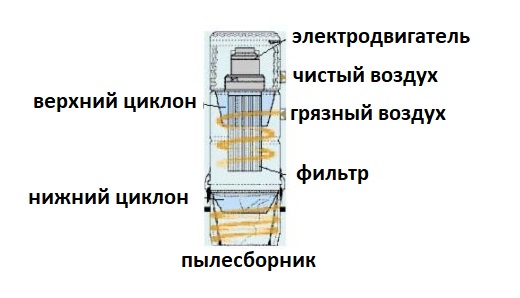

Класическо изпълнение на циклония сепаратор: входен и изходен канал, корпус (цилиндричен конусен) на горния и долния циклон; филтър и контейнер за отпадъци.

Другият отвор – изходният, също има канал, но разположен строго перпендикулярно спрямо входящия канал.

Благодарение на такова разположение на втория канал, движението на въздуха се променя от вихрово състояние в строго вертикално, което изключва улавянето на вече отделени суспендирани частици.

От своя страна, отделените частици боклук, след като се окажат в периферията, се изместват по стените на съда надолу, достигат до коничната част и през изходния отвор попадат в събирача за отпадъци. Ето, всъщност, целият най-прост принцип на работа на циклония сепаратор.

Стъпка по стъпка инструкция за сглобяване на циклона

В продажба са представени много прахосмукачки от циклонен тип. Агрегатите се различават по мощност, предназначение и цена. Ако искате да спестите пари, можете да опитате да сглобите сепаратор самостоятелно, като използвате не скъпи материали.

Такъв отделно взет филтър може успешно да се прилага като допълнение към строителен инструмент:

• електролобзик;
• перфоратор;
• електрическа бормашина и др.

Работата на подобен строителен инструмент често е съпроводена със значително отделяне на прах и малки частици от различен характер.

Междувременно, съвременните конструкции на строителния инструмент се оборудват със специален канал за отстраняване на работни отпадъци непосредствено в процеса на действие.

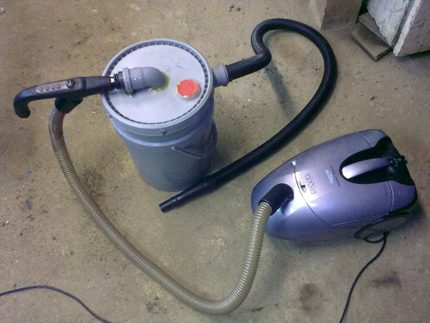

Една от многобройните по разнообразие конструкции на строителна прахосмукачка, където като допълнителен аксесоар се прилага циклонен филтър. Ефективен инструмент за чиста работа

Но за да се задейства този канал, е необходим циклон или в краен случай прахосмукачка, специално предназначена за строителни цели.

Вариантите за изпълнение на домашен циклон могат да бъдат различни. Всичко зависи от използваната материална база и виждането на проекта от изпълнителя.

Въпреки това, във всеки случай е необходимо да се спазват технологичните критерии, с които се определя правилната работа на сепаратора:

1. Форма на корпуса.
2. Разположение на входния и изходния канали.
3. Пропорции в размерите на компонентите.

Тоест, конструкцията на циклона трябва да осигурява както ефект на завихряне на потока, така и ефективно сепариране на отпадъците. Нека разгледаме поетапно изпълнение със собствени ръце на един от възможните проекти.

Стъпка 1 — инструменти и основни материали

От материалите, необходими за производството на циклона, ще са необходими:

• пластмасова водопроводна тръба с дължина 125-150 мм, диаметър 50 мм;
• пластмасов водопроводен ъгъл 30°;
• две пластмасови кофи от 10 и 5 литра;
• шперплат листов;
• стандартен маркуч за прахосмукачка.

Наборът инструменти за изработка на циклон за прахосмукачка и сглобяването му със собствени ръце включва: електрическа бормашина с комплект свредла (включително коронка 50 мм); електрически прободен трион; измервателен и чертожен инструмент; отвертки, нож, струбцина.

Стъпка 2 — изработка на корпуса и другите части

На първо място се изработва цилиндричната част. За това се използва малка (петлитрова) пластмасова кофа. Горната част на кофата, оформена като ръб, се отрязва, като се оставят равни краища по линията на изрязване.

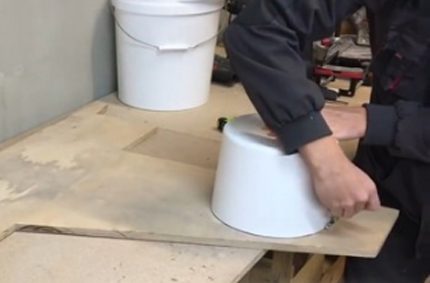

Извършване на разчертаване за изработване на пръстен, който ще изпълнява ролята на рамо на цилиндричната част (корпуса) на бъдещия циклонен сепаратор

Полученият цилиндричен съд, наподобяващ малък конус, се обръща с дъното нагоре, поставя се върху лист шперплат и се очертава по диаметъра

След отстъп от 30 мм от очертания кръг към периферията, се отбелязва още един кръг. След това по разчертаването се изрязва пръстенът

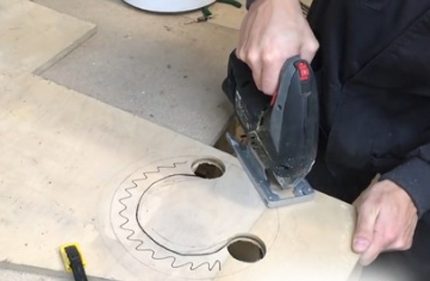

Изпълнение на разчертаване и изрязване с помощта на електрически прободен трион на фигурния елемент на циклонния сепаратор. Освен прободния трион, тук е необходима коронка за рязане на дърво

След това е необходимо да се изреже фигурният елемент, за което се използва режеща коронка за дърво с диаметър 50 мм и електрически прободен трион. Външният диаметър на главината на фигурния елемент е равен на вътрешния диаметър на предварително изрязания пръстен

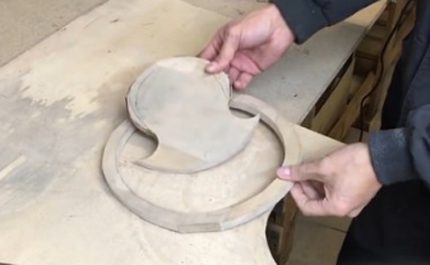

Ето такъв приблизително вид на готовите компоненти се получава след завършване на подготвителните работи по изработването на циклона със собствени ръце от широко разпространени материали

В резултат на извършените работи се получават две части (както на снимката по-горе) на бъдещия циклонен сепаратор, направени от листов шперплат

Стъпка 3 — свързване на заготовките с цилиндъра

На този етап изрязаният от шперплат пръстен се поставя и закрепва по линията на горния ръб на подготвения по-рано от малката кофа цилиндричен съд

Закрепването се извършва с самонарезни винтове равномерно по цялата обиколка. Местата на съединяване на пръстена и кофата по окръжността се уплътняват внимателно

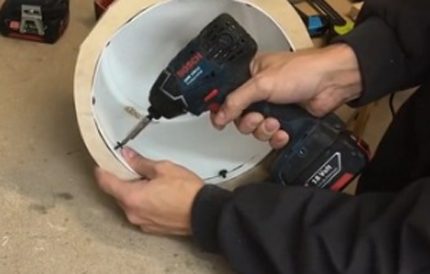

Закрепване на шперплатовия пръстен върху корпуса на малкия цилиндър на циклона. Препоръчително е предварително да се разчертаят отворите и да се пробият на малка дълбочина за по-голямо удобство при завинтване на винтовете

Монтираният шперплатов пръстен трябва да се допълни откъм отворената част на цилиндъра с капак от голяма пластмасова кофа

Но преди това капакът трябва да се разчертае и да се изреже строго в центъра отвор, равен по диаметър на вътрешния диаметър на шперплатовия пръстен. Изрязаната част от капака да се постави върху пръстена и да се закрепи

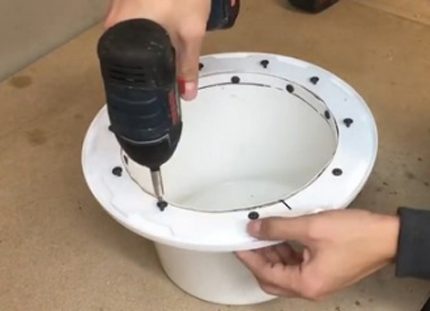

Поставяне на заготовката, направена от капак на голяма пластмасова кофа, върху равнината на шперплатовия пръстен. Получава се вид свързващ елемент на циклонния сепаратор с контейнера за отпадъци

Стъпка 4 — монтаж на входната тръба

Входният патрубок се монтира в областта на дъното на подготвения цилиндър. Като се има предвид, че в състояние на пълен монтаж малкият цилиндър ще стои с дъното нагоре, патрубокът ще се окаже в горната точка на циклона

Отстъпвайки от равнината на дъното приблизително 10 мм, с помощта на коронка се изрязва отвор от 50 мм. За да може водопроводният ъгъл да „седне” плътно, формата на отвора се коригира на „капка”.

Изработване на входния канал на циклона с помощта на водопроводен ъгъл. Използването на ъгъла позволява да се зададе посоката на потока строго по допирателна спрямо стената на цилиндъра на циклона.

Водопроводният ъгъл се обработва с уплътнител, поставя се в отвора и се фиксира със самонарезни винтове.

Аналогична операция се извършва за монтажа на втория – изходния патрубок. Това е отрязък от водопроводна тръба 100-150 мм, който се монтира непосредствено в центъра на дъното на малкия цилиндър.

В крайна сметка след проведените мерки трябва да се получи конструкция, както е на картинката по-долу:

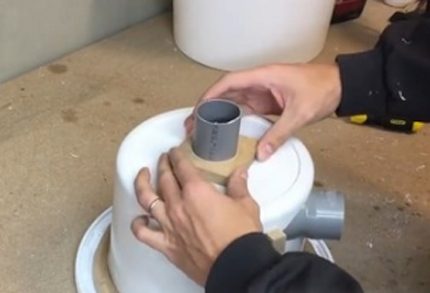

Изработване на изходния канал с помощта на отрязък от водопроводна тръба с диаметър 50 мм. За укрепване на опората на канала при монтажа се използва дървена подложка.

За здравина водопроводният патрубок се оборудва допълнително с обръч от шперплат. Такива елементи е желателно да се направят два и да се монтират от двете страни на дъното. След монтажа да се затегнат плашките със самонарезни винтове. Разбира се, да не се забрави да се приложи уплътнител в местата на свързване.

Стъпка 5 — монтаж на оформен елемент

Един от важните моменти при сглобяването на циклона със собствени ръце – монтирането на фигурния елемент, предварително изработен от лист шперплат. Именно благодарение на този елемент вътре в малкия цилиндър на циклона се формира среда, способстваща за ефективна сепарация.

Фигурният елемент се монтира на разстояние приблизително 10 мм от ръба на откритата област на цилиндъра. При това равнината на фигурната плоча, насочена навътре в цилиндъра, не трябва да контактува с патрубка на изходния канал.

Разстоянието между крайната кромка на патрубка и равнината на фигурата е 25-30 мм, но е допустимо да се подбере експериментално оптималното разстояние.

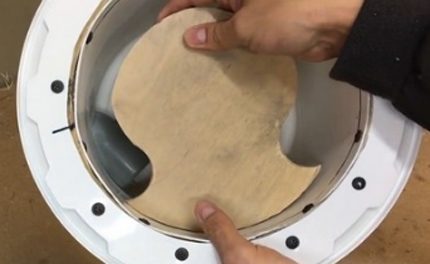

Поставяне на фигурния елемент – плоча, изрязана от лист шперплат. Този елемент при работа на циклона изпълнява своего рода функция на прекъсвач, предотвратявайки захващането на отпадъци от контейнера за боклук.

След поставяне на плочата строго успоредно на дъното на малкия цилиндър, закрепването се извършва със същите самонарезни винтове от външната част на цилиндъра, завинтвайки винтовете в област, която плътно приляга към вътрешната стена.

За фиксиране са достатъчни три-четири винта, уплътнител тук не е задължително да се прилага.

Стъпка 6 — пълно сглобяване на циклония сепаратор

Всъщност, след завършване на монтажа на профилираната пластина, конструкцията на циклона е фактически сглобена. Остава само да „поставим“ сглобения малък цилиндър върху горната част на голямата пластмасова кофа.

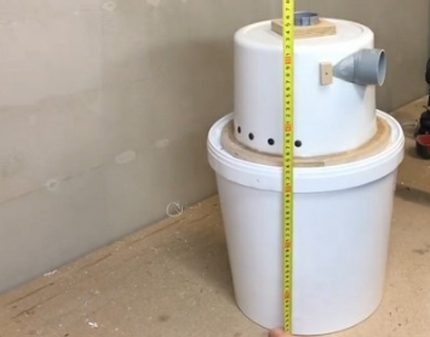

Напълно сглобен циклонен сепаратор, изработен на ръка от подръчни материали. Конструкцията осигурява обемисто събиране на строителни отпадъци и може успешно да се прилага в битовата практика.

Плътното прилягане в този случай се осигурява от част от областта на капака на голямата кофа, която преди това беше монтирана на долната равнина на шперплатовия пръстен на малкия цилиндър.

Както се вижда от измервателната лента, общата височина на конструкцията е малко над 50 см. При това колекторът за отпадъци (долната част) е доста обемист.

Тънкости при свързване на самоделния циклон

Самоделният циклон (филтър за строителни цели) се свързва за работа по прост начин.

Входният (страничен) канал се свързва с гофриран гъвкав маркуч или друг подобен аксесоар с работния инструмент, например с канала на електрическия прободен трион.

Изходящият канал (горният патрубок) се свързва директно към входното гнездо на прахосмукачката вместо работната дюза.

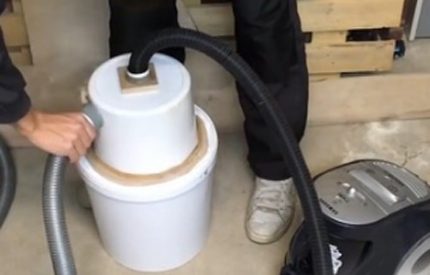

Схема на свързване – свързване на циклона в двойка с битова прахосмукачка и строителен инструмент, чиято конструкция поддържа функцията за изсмукване на отпадъци.

Първо се включва прахосмукачката, след това за необходимите цели се използва строителният инструмент. В резултат на това извършваното действие, да речем, рязане на дъска с електрически прободен трион, протича без изпускане на стружки и фин прах в околната среда.

Страничният продукт на работната операция се насочва изцяло към циклонния сепаратор, където се филтрира по подходящ начин.

Любителите на самоделките могат да опитат да сглобят напълно прахосмукачка, която може да се използва в работилницата или в дома. Поетапни инструкции за изработка на практичен агрегат са представени в тази статия.

Изводи и полезно видео по темата

За това как да изградите друга – по-проста конструкция на циклон със собствените си ръце, нагледно показва и разказва видеото по-долу.

Авторът използва тази самоделна система в битовата практика и е изключително доволен. Циклонният сепаратор, направен от обикновена кофа, помага да се работи в чисти условия при извършване на домакинско-строителни работи:

Самостоятелното сглобяване на циклон за прахосмукачка е допустимо и напълно възможно. Освен това съществуват проекти на подобни “самоделни” системи, които реално се правят, ако не за 2 минути, то за няколко часа. Такъв циклон наистина си струва да отделите време за изработката му. Разходите се компенсират напълно.
