Как да направим вятърен генератор със собствени ръце: устройство, принцип на работа + най-добрите самоделки

Трудно е да не забележим колко се различава стабилността на доставките на електроенергия за извънградските обекти от осигуряването на градски сгради и предприятия с електроенергия. Признайте си, че вие като собственик на частна къща или вила неведнъж сте се сблъсквали с прекъсвания, свързаните с тях неудобства и повреда на техниката.

Изброените негативни ситуации заедно с последствията ще престанат да усложняват живота на любителите на природните пространства. Освен това с минимални трудови и финансови разходи. За това е нужно само да направим вятърен генератор на електроенергия, за което разказваме подробно в статията.

Ние подробно описахме вариантите за изработка на полезна в домакинството система, която освобождава от енергийна зависимост. Според нашите съвети да построи вятърен генератор със собствените си ръце може и неопитен домашен майстор. Практичното устройство ще помогне значително да намали ежедневните разходи.

Законност на инсталирането на вятърен генератор

Алтернативните източници на енергия са мечта на всеки градинар или собственик на къща, чийто парцел се намира далеч от централните мрежи. Между другото, получавайки сметки за електроенергия, изразходвана в градски апартамент, и гледайки нарасналите тарифи, осъзнаваме, че вятърен генератор, създаден за битови нужди, не би ни попречил.

След като прочетете тази статия, вероятно ще превърнете мечтата си в реалнот.

Вятърният генератор – отлично решение за осигуряване на извънградски обект с електроенергия. Освен това в редица случаи инсталирането му е единственият възможен изход.

За да не похарчим напразно пари, усилия и време, нека да определим: има ли някакви външни обстоятелства, които ще създадат пречки за нас в процеса на експлоатация на вятърния генератор?

За осигуряване на електроенергия на вила или малка къща е достатъчна малка вятърно-енергийна уредба, чията мощност не превишава 1 kW. Такива устройства в Русия са приравнени към битови изделия. Тяхното инсталиране не изисква сертификати, разрешения или каквито и да е допълнителни съгласувания.

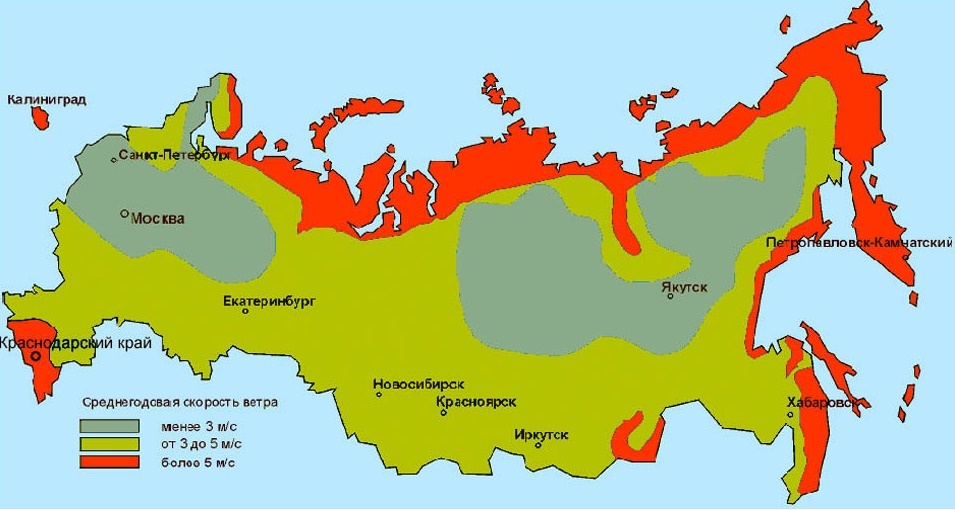

За да прецените целесъобразността на устройството на ветрогенератор, е необходимо да установите ветроенергийния потенциал на конкретното място (кликнете за уголемяване)

Не се предвижда никакво данъчно облагане на производството на електроенергия, която се изразходва за собствени битови нужди. Ето защо маломощен ветрогенератор може спокойно да се инсталира, да се произвежда с негова помощ безплатна електроенергия, без да се плащат никакви данъци на държавата.

Впрочем, за всеки случай трябва да се поинтересувате дали няма местни нормативни актове, касаещи индивидуалното енергоснабдяване, които биха могли да създадат пречки за инсталирането и експлоатацията на това устройство.

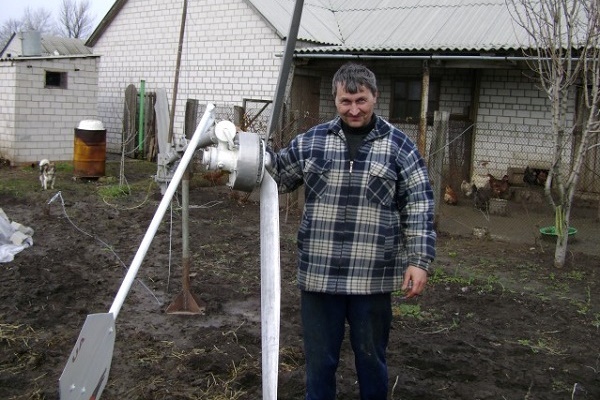

Ветрогенераторите, които са в състояние да задоволят повечето нужди на средно фермерско стопанство, не могат да предизвикат оплаквания дори от страна на съседите.

Претенции могат да възникнат у вашите съседи, ако те изпитват неудобства, свързани с експлоатацията на ветрогенератора. Не забравяйте, че нашите права свършват там, където започват правата на другите хора.

Ето защо при покупка или самостоятелно изработване на ветрогенератор за дома трябва да се обърне сериозно внимание на следните параметри:

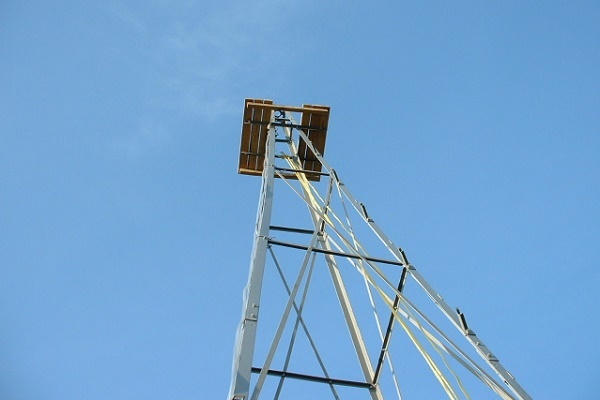

• Височина на мачтата. При сглобяване на ветрогенератора трябва да се вземат предвид ограниченията на височина на индивидуалните постройки, които съществуват в редица страни по света, както и местоположението на собствения парцел. Знайте, че в близост до мостове, летища и тунели строежи, чиято височина надвишава 15 метра, са забранени.
• Шум от редуктора и перките. Параметрите на създавания шум могат да се установят с помощта на специален уред, след което да се документират резултатите от измерванията. Важно е те да не надвишават установените шумови норми.
• Ефирни смущения. В идеалния случай при създаването на ветрогенератора трябва да бъде предвидена защита от създаване на телевизионни смущения там, където вашето устройство може да причини такива неприятности.
• Претенции на екологичните служби. Тази организация може да ви попречи в експлоатацията на инсталацията само в случай, че тя пречи на миграцията на прелетните птици. Но това е малко вероятно.

При самостоятелно създаване и монтаж на устройството запомнете тези моменти, а при покупка на готово изделие обърнете внимание на параметрите, които са посочени в неговия паспорт. По-добре е предварително да се обезопасите, отколкото впоследствие да съжалявате.

Принцип на работа на вятърна инсталация

Ветрогенераторът или ветроелектрическата инсталация (ВЕИ) е устройство, което се използва за преобразуване на кинетичната енергия на вятърния поток в механична енергия. Получената механична енергия върти ротора и се преобразува в необходимия ни електрически вид.

Принципът на действие и устройството на кинетичната вятърна турбина са подробно описани в статията, с която ви препоръчваме да се запознаете.

В състава на ВЕУ влизат:

• лопатки, образуващи пропелер,
• въртящ се ротор на турбината,
• ос на генератора и самият генератор,
• инвертор, който преобразува променлив ток в постоянен, използван за зареждане на батерии,
• акумулатор.

Същността на устройството на вятърните инсталации е проста. В процеса на въртене на ротора се образува трифазен променлив ток, който след това преминава през контролер и зарежда акумулаторната батерия с постоянен ток. След това инверторът преобразува тока, за да може той да се използва, захранвайки осветление, радиоприемник, телевизор, микровълнова фурна и т.н.

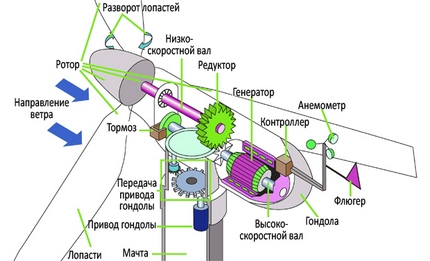

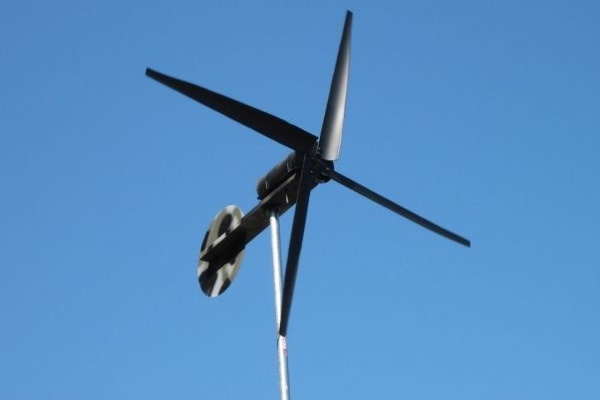

Подробното устройство на ветрогенератор с хоризонтална ос на въртене позволява да си представите добре кои елементи допринасят за превръщането на кинетичната енергия в механична, а след това в електрическа.

Като цяло, принципът на работа на ветрогенератор от всякакъв тип и конструкция се състои в следното: в процеса на въртене възникват три вида силово въздействие върху лопатките: спирачно, импулсно и подемно.

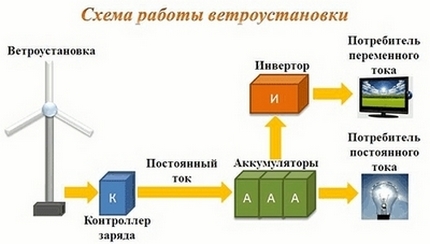

Тази схема на работа на вятърната инсталация позволява да разберете какво се случва с електроенергията, произведена от работата на ветрогенератора: част от нея се акумулира, а другата – се консумира

Двете последни сили преодоляват спирачната сила и задвижват маховика. В неподвижната част на генератора роторът създава магнитно поле, за да може електрическият ток да потече по проводниците.

Класификация на видовете енергийни генератори

Съществуват няколко признака, по които класифицират вятърно-електрическите инсталации. Как да изберете оптималния вариант на устройство за крайградска собственост е описано подробно в една от най-популярните статии на нашия уебсайт.

И така, вятърните генератори се различават по:

• броя на лопатките в перката;
• материалите за изработка на лопатките;
• разположението на оста на въртене спрямо земната повърхност;
• стъпковия признак на витлото.

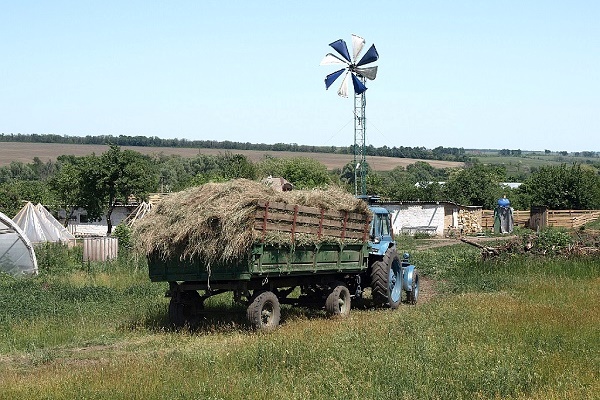

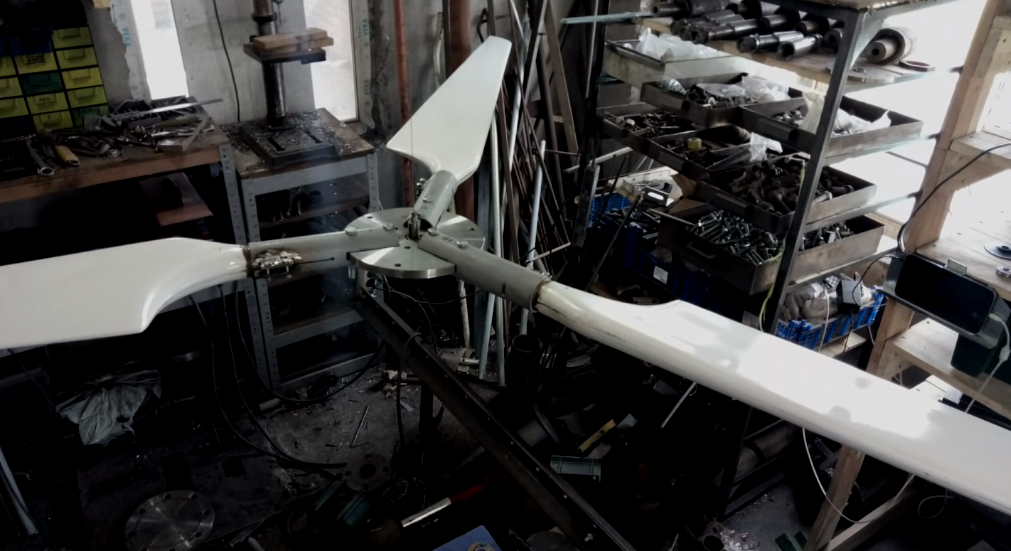

Срещат се модели с една, две, три лопатки и многолопастни.

Изделията с голям брой лопатки започват своето въртене дори при слаб вятър. Обикновено се използват в задачи, когато самият процес на въртене е по-важен от получаването на електроенергия. Например за извличане на вода от дълбоки сондажни стволове.

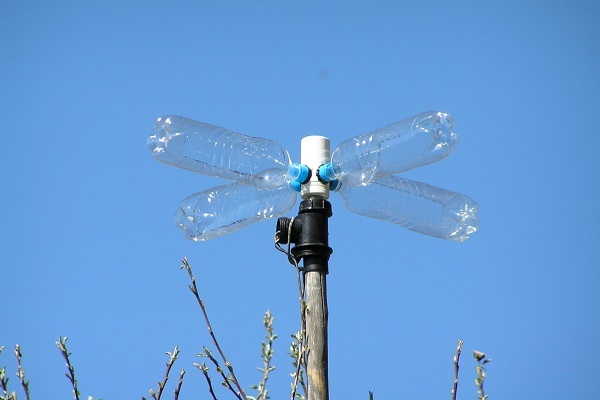

Оказва се, че лопатките на вятърния генератор могат да се правят не само от твърди материали, но и от достъпна по цена тъкан.

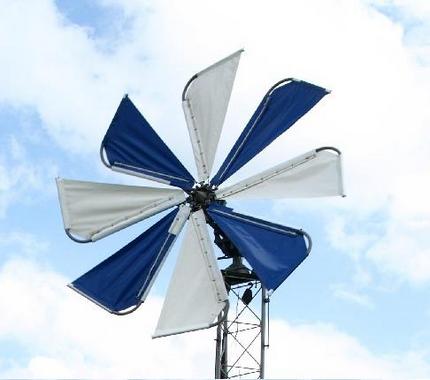

Лопатките могат да бъдат платнообразни или твърди. Платнообразните изделия са много по-евтини от твърдите, за изработката на които се използва метал или стъклопластик. Но те трябва много често да се ремонтират: не са здрави.

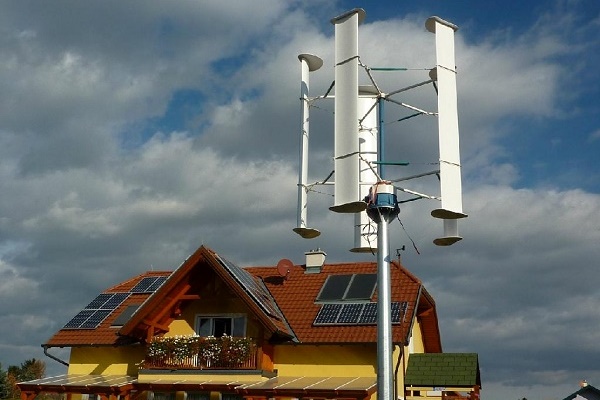

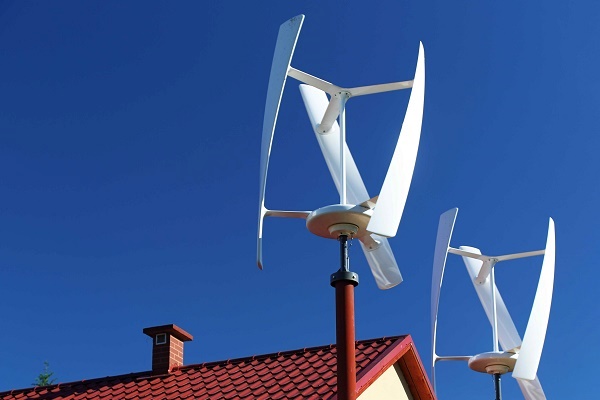

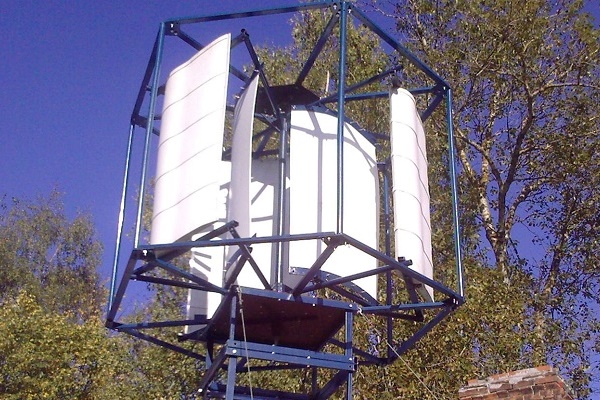

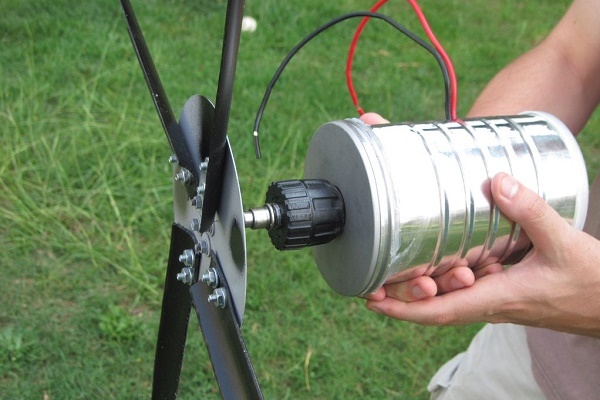

Що се отнася до разположението на оста на въртене спрямо земната повърхност, различават се вертикални вятърни генератори и хоризонтални модели. И в този случай всеки вид има своите предимства: вертикалните реагират по-чувствително на всяко полъхване на вятъра, а хоризонталните са по-мощни.

Вятърните генератори се разделят по стъпкови признаци на модели с фиксирана и променлива стъпка. Променливата стъпка позволява значително да се увеличи скоростта на въртене, но такава инсталация се отличава със сложна и масивна конструкция. ВЕИ с фиксирана стъпка са по-прости и по-надеждни.

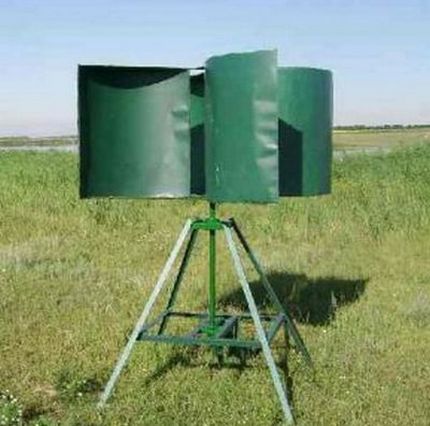

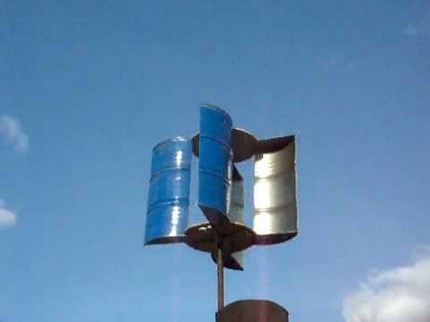

Вятърно-електрическа уредба от роторен тип

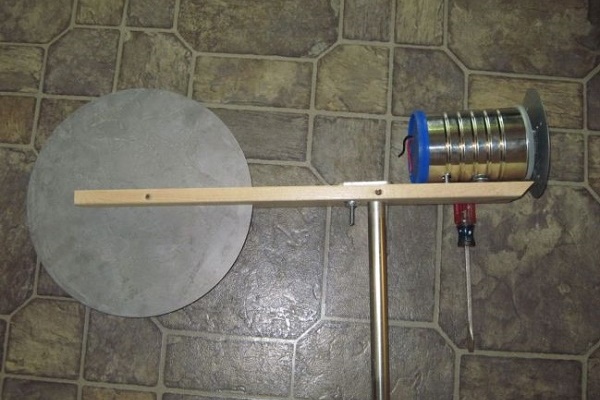

Нека да разберем как да направим със собствените си ръце прост вятърен генератор с вертикална ос на въртене от роторен тип. Такъв модел може напълно да осигури нуждите от електроенергия на градинска къща, различни стопански постройки, както и да освети в тъмното време на денонощието придомовата територия и градинските алеи.

Лопатките на тази инсталация от роторен тип с вертикална ос на въртене очевидно са изработени от елементи, изрязани от метална бъчва.

Нашата цел е изработване на вятърен генератор, чиято максимална мощност ще бъде 1,5 kW.

За това ще ни трябват следните елементи и материали:

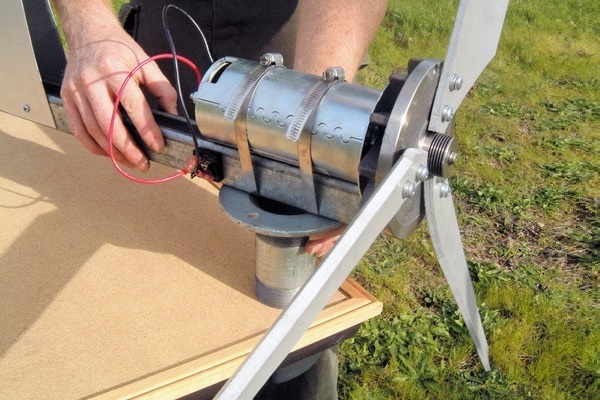

• автомобилен генератор на 12 V;
• гелиев или киселинен акумулатор на 12 V;
• полухерметичен превключвател от вида «бутон» на 12 V;
• преобразувател 700 W – 1500 W и 12V – 220V;
• кофа, голяма тенджера или друг вместителен съд от неръждаема стомана или от алуминий;
• автомобилно реле на контролната лампа за зареждане или на зареждане на акумулатора;
• автомобилен волтметър (може всеки);
• болтове с гайки и шайби;
• проводници с напречно сечение 4 кв. мм и 2,5 кв. мм;
• два хомута за закрепване на генератора на мачтата.

В процеса на изпълнение на работите ще ни трябват ъглошлайф или ножици за метал, строителен молив или маркер, ролетка, кусачки, свредло, бормашина, ключове и отвертка.

Контролер за система, генерираща електроенергия, също може да се сглоби със собствените си ръце. С правилата и схемите за изработка на контролер за вятърна турбина ще ви запознае статия, със съдържанието на която ви препоръчваме да се запознаете.

Начален етап на изработка на уредбата

Изработката на домашен вятърен генератор започваме с това, че вземаме голям метален съд с цилиндрична форма. Обикновено за тази цел използват стара тенджера, кофа или кастрона. Именно той ще бъде основа за нашия бъдещ ветрогенератор (ВЕГ).

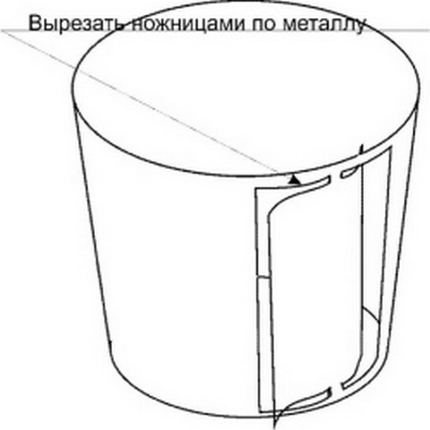

С помощта на рулетка и строителен молив (маркер) ще нанесем маркировка: ще разделим нашия съд на четири еднакви части.

Когато правите разрезите в съответствие с указанията, които се съдържат в текста, в никакъв случай не прорязвайте метала до края.

Металът ще трябва да се реже. За целта може да се използва ъглошлайф. Той не се прилага за рязане на съдове от поцинкована стомана или боядисана ламарина, защото такъв метал задължително ще прегрее. За такива случаи е по-добре да се използват ножици. Изрязваме лопатките, но не ги прорязваме докрай.

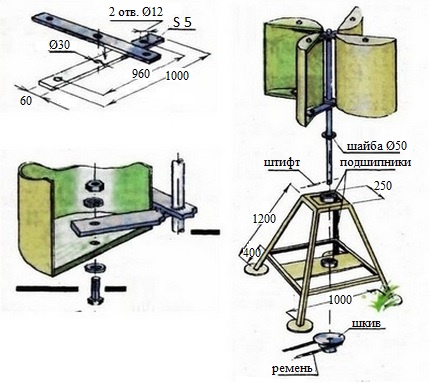

Варианти, схеми и препоръки за изработка на различни модели лопатки за ветрогенератор ще намерите в препоръчваната от нас статия.

Едновременно с продължаването на работата върху съда ще преработваме шайбата на генератора. В дъното на бившата кастрона и в шайбата трябва да се набележат и пробият отвори за болтовете. Към работата на този етап трябва да се отнесем максимално внимателно: всички отвори трябва да бъдат разположени симетрично, за да не възникне дисбаланс по време на въртене на инсталацията.

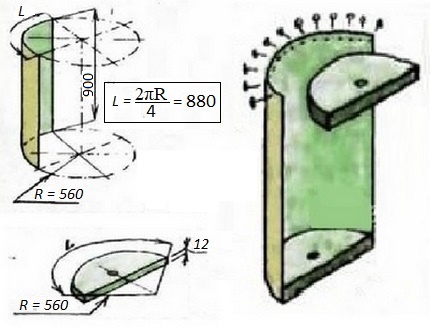

Ето как изглеждат лопатките на още една конструкция с вертикална ос на въртене. Всяка лопатка се изработва отделно, а след това се монтира в общото устройство.

Огъваме лопатките така, че да не стърчат прекалено много. Когато изпълняваме тази част от работата, задължително съобразяваме в коя посока ще се върти генераторът.

Обикновено посоката на неговото въртене е ориентирана по посока на часовниковата стрелка. Ъгълът на огъване на лопатките влияе върху площта на въздействие на въздушните потоци и върху скоростта на въртене на витлото.

Сега трябва да закрепим на шайбата кофата с подготвените за работа лопатки. Инсталираме генератора на мачтата, като го фиксираме със скоби. Остава да присъединим проводниците и да сглобим веригата. Подгответе се да запишете схемата на свързване, цветовете на проводниците и маркировката на контактите. По-късно тя непременно ще ви трябва. Фиксираме проводниците на мачтата на устройството.

Този чертеж съдържа подробни препоръки за сглобяване на общата конструкция и общ вид на устройството вече в сглобен и готов за експлоатация вид.

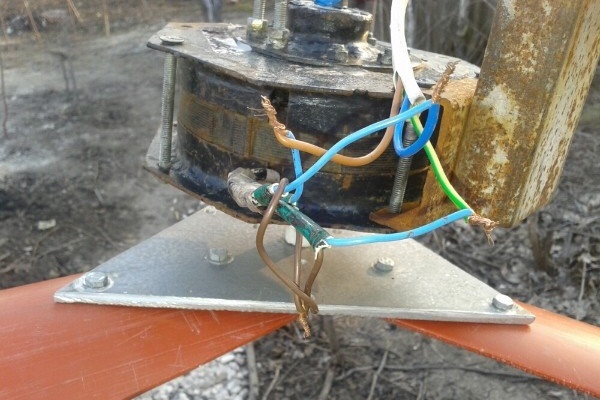

За свързване на акумулатора трябва да се използват проводници с напречно сечение 4 мм². Достатъчно е да вземете парче с дължина 1 метър. Това ще е достатъчно.

А за да свържете към мрежата товар, който включва например осветителни и електрически уреди, достатъчни са проводници с напречно сечение 2,5 мм². Инсталираме инвертор (преобразувател). За това също ще е необходим проводник 4 мм².

Предимства и недостатъци на роторния модел вятърна турбина

Ако сте направили всичко внимателно и последователно, този ветрогенератор ще работи успешно. При това няма да възникнат никакви проблеми по време на неговата експлоатация.

Ако се използва преобразувател 1000 W и акумулатор 75А, тази инсталация ще осигури електричество както за устройствата за видеонаблюдение, така и за охранителната сигнализация, и дори за уличното осветление.

Предимствата на този модел са следните:

• икономичен;
• елементите лесно могат да бъдат сменени с нови или ремонтирани;
• не са необходими специални условия за функциониране;
• надежден в експлоатация;
• осигурява пълен акустичен комфорт.

Недостатъци също има, но не са толкова много: производителността на това устройство не е твърде висока и то има значителна зависимост от внезапни пориви на вятъра. Въздушните потоци могат просто да откъснат импровизирания пропелер.

За да подберете точно модела на ветрогенератора с необходимата мощност преди началото на работата, съветваме Ви да направите изчисление по приведените в препоръчаната статия формули.

Сглобяване на аксиална ВЕУ с неодимови магнити

Тъй като неодимовите магнити в Русия се появиха сравнително наскоро, то и аксиалните ветрогенератори с безжелезни статори започнаха да се правят не толкова отдавна.

Появата на магнити предизвика ажиотажно търсене, но постепенно пазарът се насити и цената на този продукт започна да намалява. Той стана достъпен за майстори, които веднага го приспособиха за своите разнообразни нужди.

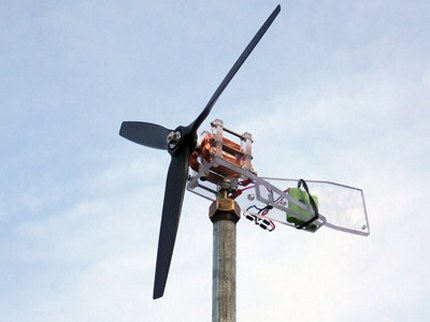

Аксиална ВЕУ на неодимови магнити с хоризонтална ос на въртене – по-сложна конструкция, изискваща не само умения, но и определени знания.

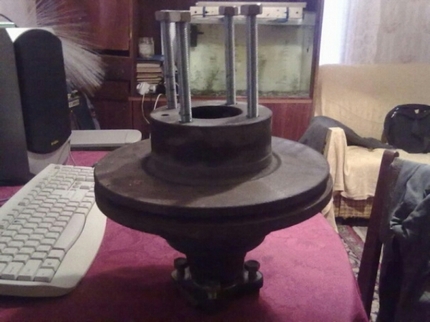

Ако имате главина от стар автомобил със спирачни дискове, тогава нея ще вземем като основа на бъдещия аксиален генератор.

Предполага се, че тази част не е нова, а вече използвана. В този случай тя трябва да се разглоби, да се проверят и смажат лагерите, внимателно да се почистят натрупаните отлагания и цялата ръжда. Не забравяйте да боядисате готовия генератор.

Главина със спирачни дискове, като правило, се пада на майсторите като един от възлите на стар автомобил, отишъл за скрап, поради което се нуждае от щателно почистване.

Разпределение и закрепване на магнитите

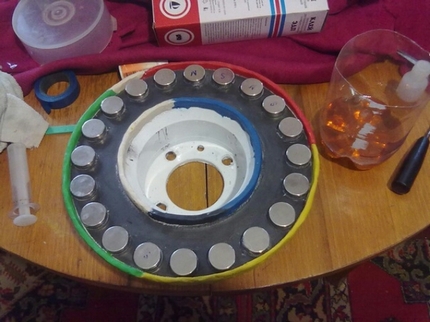

Неодимовите магнити трябва да бъдат залепени върху дисковете на ротора. За нашата работа ще вземем 20 магнита с размери 25x8 mm.

Разбира се, може да се използва и друг брой полюси, но в този случай трябва да се спазват следните правила: броят на магнитите и полюсите в еднофазния генератор трябва да съвпада, но ако става въпрос за трифазен модел, съотношението между полюсите и бобините трябва да бъде 2/3 или 4/3.

При разполагането на магнитите полюсите се редуват. Важно е да не сбъркате. Ако не сте сигурни, че ще разположите елементите правилно, направете шаблон за ориентир или нанесете секторите директно върху самия диск.

Ако имате избор, купете по-добре не кръгли, а правоъгълни магнити. При правоъгълните модели магнитното поле е съсредоточено по цялата дължина, а при кръглите – в центъра.

Срещуположните магнити трябва да имат различни полюси. Няма да объркате нищо, ако с помощта на маркер ги отбележите със знаците минус или плюс. За да определите полюсите, вземете магнитите и ги приближете един към друг.

Ако повърхностите се привличат, поставете върху тях плюс, а ако се отблъскват, ги отбележете с минуси. При разполагането на магнитите върху дисковете редувайте полюсите.

Магнитите са поставени при спазване на правилото за редуване на полюсите, а по външния и вътрешния периметър са разположени ръбчета от пластилин: изделието е готово за заливане с епоксидна смола.

За надеждно закрепване на магнита трябва да се използва качествено и възможно най-силно лепило.

За да се увеличи надеждността на закрепването, може да се използва епоксидна смола. Тя трябва да се разреди така, както е посочено в инструкцията, и с нея да се залее дискът. Смолата трябва да покрие диска изцяло, но да не се стича от него. Вероятността от стичане може да се предотврати, като дискът се увие с тиксо или по периметъра му се направят временни пластилинови ограждения от полимерна лента.

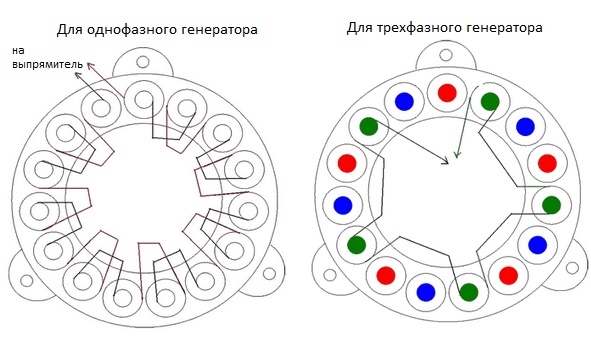

Генератори от еднофазен и трифазен тип

Ако сравняваме еднофазния и трифазния статор, последният ще се окаже по-добър. Еднофазният генератор вибрира при натоварване. Причината за вибрацията е разликата в амплитудата на тока, която възниква поради непостоянната мощност, отдавана за даден момент от времето.

Трифазният модел няма такъв недостатък. Той се отличава с постоянна мощност благодарение на фазите, които взаимно се компенсират: когато в едната фаза токът нараства, в другата той спада.

Според резултатите от тестовете отдаваната мощност на трифазния модел е с почти 50% по-голяма от аналогичния показател на еднофазния. Друго предимство на този модел е, че при липса на излишна вибрация се повишава акустичният комфорт при работата на устройството под натоварване.

Тоест, трифазният генератор практически не бръмчи по време на експлоатацията му. Когато вибрацията намалее, експлоатационният живот на устройството логично се увеличава.

В борбата между трифазни и еднофазни устройства неизменно побеждава трифазното, защото то не бръмчи толкова силно в процеса на работа и служи по-дълго от еднофазното.

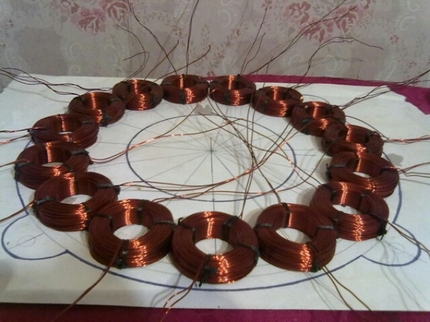

Правила за навиване на намотката

Ако попитате специалист, той ще каже, че преди да навиете бобините, трябва да извършите внимателно изчисление. Практикът в този въпрос ще разчита на своята интуиция.

Избрахме не твърде високоскоростен вариант на генератор. Процедурата за зареждане на дванадесетволтов акумулатор трябва да започне при 100-150 оборота в минута. Такива изходни данни изискват общият брой навивки на всички бобини да бъде 1000-1200 броя. Тази цифра ни остава да разделим между всички бобини и да определим колко навивки ще има на всяка.

Ветрогенераторът при ниски обороти може да бъде по-мощен, ако се увеличи броят на полюсите. Честотата на колебанията на тока в бобините при това ще се увеличи. Ако за навиване на бобините се използва проводник с по-голямо сечение, съпротивлението ще намалее, а силата на тока ще се увеличи. Не изпускайте от поглед факта, че по-голямото напрежение може да „изяжда“ тока поради съпротивлението на намотката.

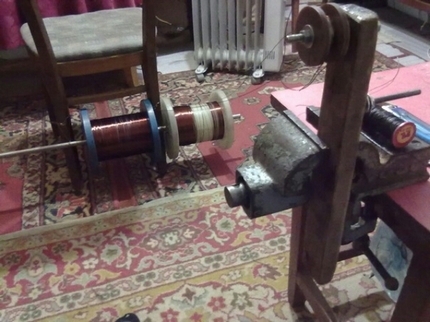

Процесът на навиване може да бъде улеснен и направен по-ефективен, ако за тази цел се използва специална машина.

Съвсем не е задължително такъв рутинен процес като навиването на бобини да се прави ръчно. Малко изобретателност и отлична машина, която лесно се справя с навиването, вече са налице.

Върху работните характеристики на самоделните генератори голямо влияние оказват дебелината и броят на магнитите, които са разположени на дисковете. Общата крайна мощност може да се изчисли, ако се навие една бобина и след това се завърти в генератора. Бъдещата мощност на генератора се определя чрез измерване на напрежението при определени обороти без товар.

Да дадем пример. При съпротивление 3 ома и 200 оборота в минута се получават 30 волта. Ако от този резултат извадим 12 волта напрежение на акумулатора, ще се получат 18 волта. Делим този резултат на 3 ома и получаваме 6 ампера. Количество от 6 ампера ще отиде към акумулатора. Разбира се, в изчислението не сме взели предвид загубите в проводниците и на диодния мост: действителният резултат ще бъде по-малък от изчисления.

Обикновено бобините се правят кръгли. Но ако ги леко издължите, ще се получи повече мед в сектора и навивките ще се окажат по-прави. Ако сравним размера на магнита и диаметъра на вътрешния отвор на бобините, те трябва да съответстват един на друг или размерът на магнита може да бъде малко по-малък.

Вече готовите бобини трябва да съответстват по размер на магнитите: те трябва да бъдат малко по-големи от магнитите или с равна на тях големина.

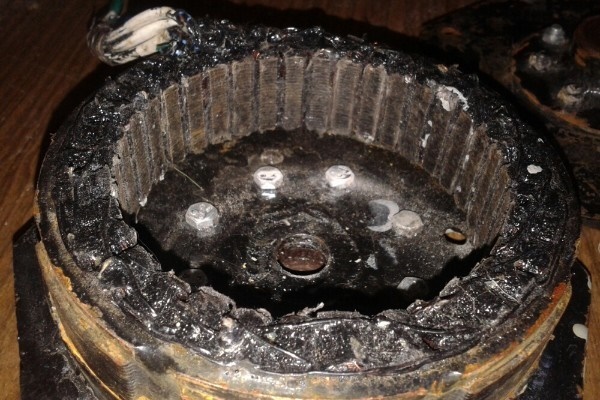

Дебелината на статора, който правим, трябва да съответства правилно на дебелината на магнитите. Ако статорът се направи по-голям за сметка на увеличаване на броя навивки в бобините, междудисковото пространство ще нарасне, а магнитният поток ще намалее. Резултатът може да бъде такъв: образува се същото напрежение, но поради увеличеното съпротивление на бобините, ще получим по-малък ток.

За изработване на формата за статора се използва шперплат. Впрочем, секторите за бобините могат да се разчертаят на хартия, като се използва пластилин за бордюри.

Ако върху бобините на дъното на формата се постави стъклотъкан, здравината на изделието ще се повиши. Преди нанасяне на епоксидна смола, формата трябва да се намаже с вазелин или восък, тогава смолата няма да залепне за формата. Някои използват вместо смазка скоч или фолио.

Бобините се закрепват неподвижно една за друга. При това краищата на фазите се извеждат навън. Шестте изведени навън проводника трябва да се свържат в звезда или триъгълник. Като се върти сглобеният генератор на ръка, се извършва неговото тестване. Ако напрежението е 40 V, то силата на тока ще бъде приблизително 10 ампера.

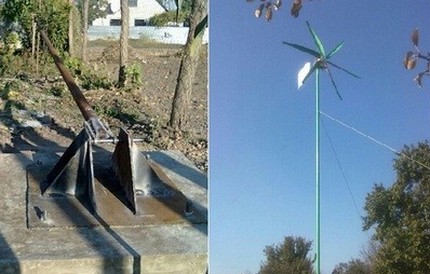

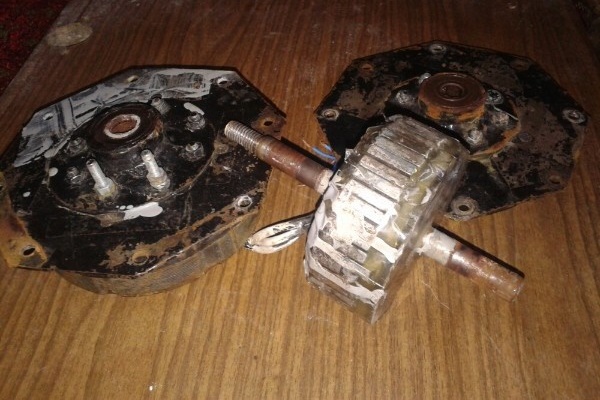

Окончателно сглобяване на устройството

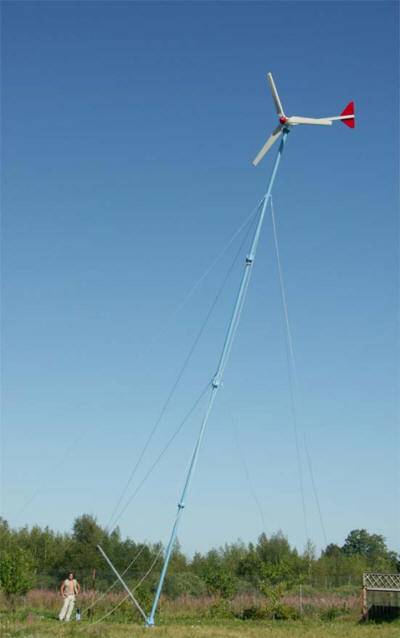

Дължината на готовата мачта трябва да бъде приблизително 6-12 метра. При такива параметри нейната основа трябва да бъде бетонирана. Самият вятърен генератор ще бъде закрепен на горната част на мачтата.

За да може да се стигне до него в случай на повреда, трябва да се предвиди в основата на мачтата специално закрепване, което ще позволи повдигане и спускане на тръбата, като се използва ръчна лебедка.

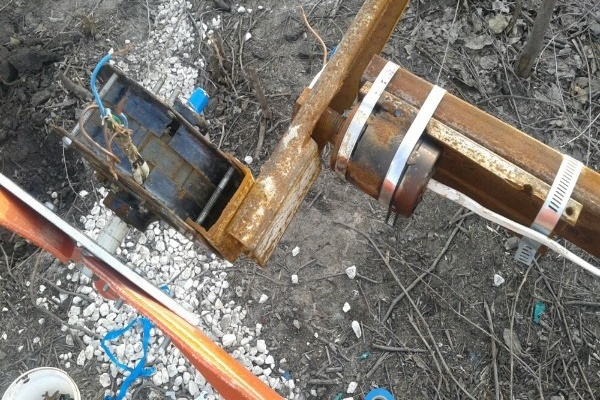

Мачтата с прикрепения ветрогенератор се издига високо, но предвидливият майстор направи специално устройство, което позволява при необходимост конструкцията да се спусне на земята.

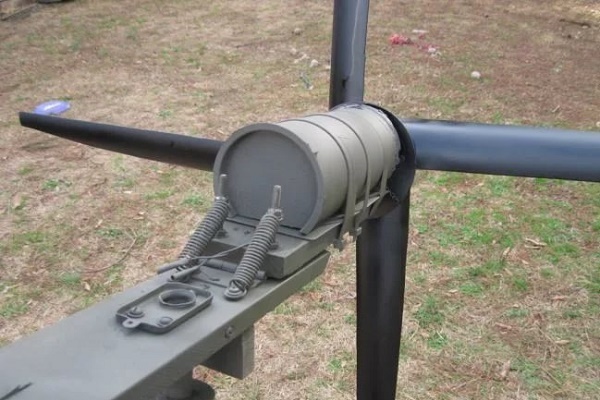

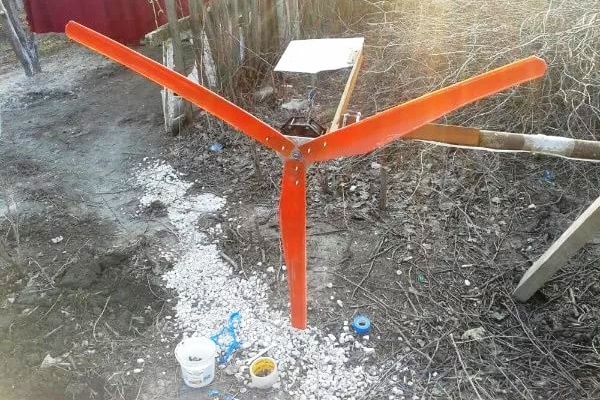

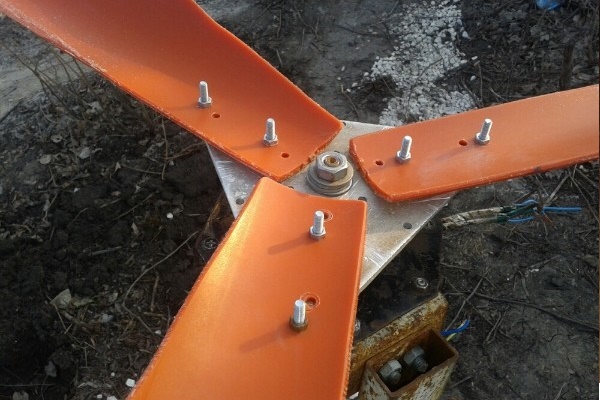

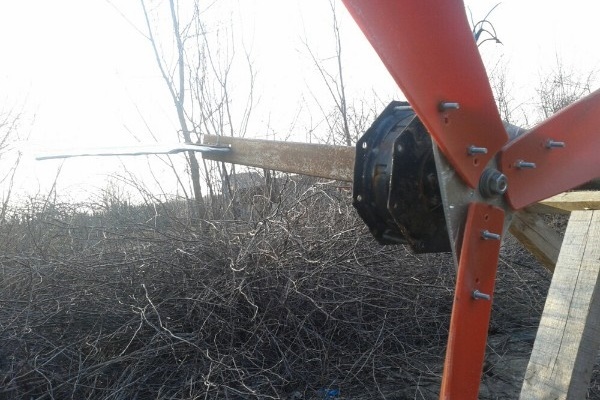

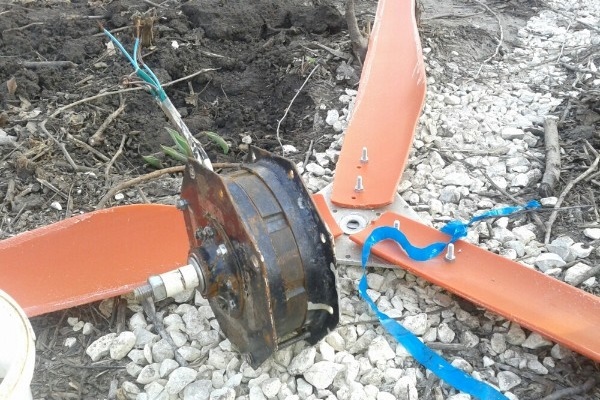

За да се изработи винт, може да се използва PVC тръба с диаметър 160 мм. Тя ще се използва за изрязване от нейната повърхност на двуметров винт, състоящ се от шест лопатки. Формата на лопатките е по-добре да се разработи самостоятелно чрез опит. Целта е да се усили въртящият момент при ниски обороти.

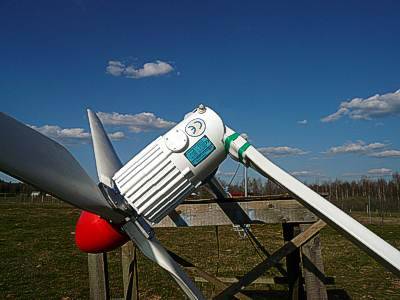

Винтът-пропелер трябва да се пази от твърде силен вятър. За решаване на тази задача се използва сгъваема опашка. Изработената енергия се натрупва в акумулатори.

На вниманието на нашите читатели предоставихме два варианта на ветрогенератори, направени със собствени ръце на 220 V, които се ползват с повишено внимание не само от собствениците на крайградска недвижимост, но и от обикновените вилари.

И двата модела на ВЕУ са ефективни по свой начин. Особено добри резултати тези устройства могат да демонстрират в степна местност с чести и силни ветрове. Те са достатъчно ефективни, за да се използват в организацията на алтернативно отопление на дома и в доставката на електроенергия. И не е толкова трудно да се изградят със собствени ръце.

Изводи и полезно видео по темата

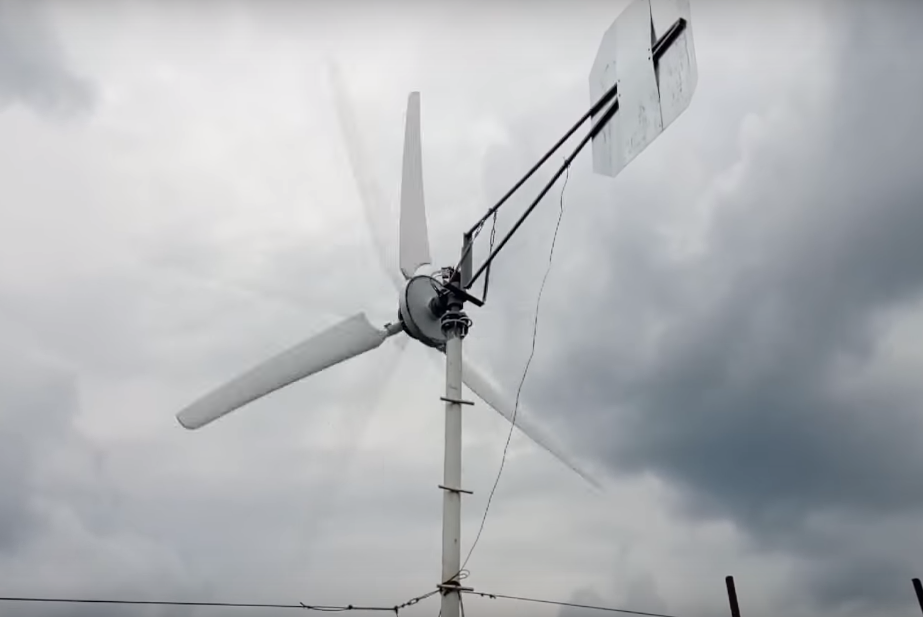

В това видео е представен пример на вятърна турбина с хоризонтална ос на въртене. Авторът на устройството подробно обяснява нюансите на конструкцията на инсталацията, направена саморъчно, обръща внимание на зрителите върху грешките, които могат да бъдат допуснати в процеса на самостоятелно изработване на ветрогенератора, дава практически съвети.

Обърнете внимание на това, че да се достигне до устройството, издигнато на значителна височина, не е толкова лесно. Преместването на такава вятърна турбина вероятно ще бъде проблематично. Затова сгъваемата конструкция на мачтата в този случай изобщо няма да е излишна.

В това видео е представен ротационен ветрогенератор с вертикална ос на въртене. Тази инсталация е разположена ниско, изработена е оригинално и се отличава с висока чувствителност: дори лек вятър привежда лопатките на устройството в движение.

Ако Вие живеете в местност, където ветровете не се смятат за рядко явление, прилагането именно на този източник на алтернативна енергия може да бъде за Вас най-ефективно. Приведените примери за самостоятелно изработване на ветрогенератори доказват, че направата им със собствени ръце не е толкова трудна. Енергията на вятъра е общодостъпен и възобновяем ресурс, който може и трябва да се използва.
