Вертикален ветрогенератор съссобствени ръце: как да сглобите вятърна турбина с вертикална ос на въртене

Вятърът притежава неимоверни енергийни възможности. Неизползването на неговия мощен потенциал трябва смело да се признае за неразумно прахосване. А всъщност може лесно да се изгради вертикален вятърен генератор със собствени ръце и да се получава практически безплатна енергия за покриване на битови нужди. Това е напълно реално, съгласни ли сте?

Представената статия ще помогне детайлно да се разбере сложният технически въпрос. Систематизираната, достъпно изложена информация в най-малки подробности осветлява принципа на действие на популярните системи, които преработват енергията на въздушните маси в електричество.

Извън всякакво съмнение, вие ще се увлечете от идеята за създаване на вятърна турбина, спецификата на сглобяване на която е описана в статията. Ние подробно разгледахме различни видове вертикални вятърни генератори, засегнахме техните различия, предимства и недостатъци. Текстовата част на материала отлично се допълва от снимки и видео-инструкции.

Предимства и принцип на работа на вятърните турбини

Съвременният вертикален генератор – един от вариантите алтернативна енергия за дома. Агрегатът е способен да преобразува поривите на вятъра в енергиен ресурс. За коректна работа той не се нуждае от допълнителни устройства, определящи посоката на вятъра.

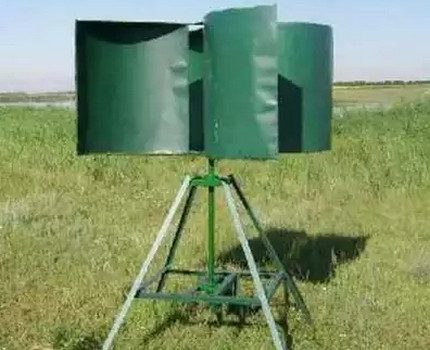

Вятърният генератор от роторен тип е много лесно да се изработи със собствени ръце. Разбира се, той не може напълно да поеме осигуряването на частна голяма вила с енергия, но с осветлението на стопански постройки, градински пътеки и прилежащата територия ще се справи отлично.

Устройство от вертикален тип функционира на ниска височина. За неговото обслужване не са необходими различни приспособления, осигуряващи безопасното провеждане на височинни ремонтни и обслужващи работи.

Минимумът движещи се части прави вятърната инсталация по-надеждна и експлоатационно устойчива. Оптималният профил на лопатките и роторът с оригинална форма осигуряват на агрегата високо ниво на КПД, независимо от посоката на вятъра във всеки отделен момент.

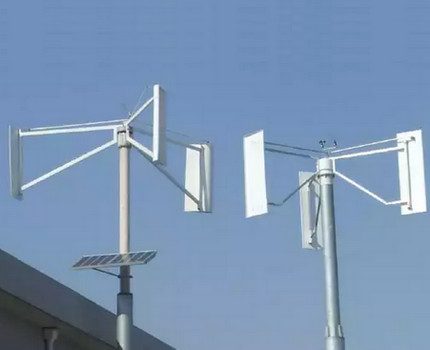

Малките битови модели се състоят от три или повече леки лопатки, моментално улавят най-слабия порив и започват да се въртят, веднага щом силата на вятъра надхвърли 1,5 м/с. Благодарение на тази способност тяхната ефективност често надвишава КПД на големите инсталации, които се нуждаят от по-силен вятър.

Генераторът работи абсолютно безшумно, не пречи на собствениците и съседите, не създава вредни емисии в атмосферата и надеждно служи в продължение на много години, внимателно доставяйки енергия в жилищните помещения.

Вертикалният генератор от вятърен тип работи по принципа на магнитната левитация. В процеса на въртене на турбините се образуват импулсна и подемна сила, както и сила на фактическото спиране. Първите две карат лопатките на агрегата да се въртят. Това действие активира ротора и той създава магнитно поле, което произвежда електричество.

Вятърният генератор с вертикална ос на въртене не отстъпва по ефективност на своите хоризонтални аналози. Освен това не поставя изисквания към териториалното разположение и работи пълноценно практически на всяко удобно за домовладелците място.

Уредът функционира напълно самостоятелно и не изисква намеса на собствениците в процеса.

Класификация на вертикалните генератори

Между вятъроулавящите устройства от вертикален тип има известна конструкционна разлика. Тя не прави агрегатите по-добри или по-лоши, а просто позволява да се избере най-удобният вариант за изпълнение на конкретни задачи в определена местност.

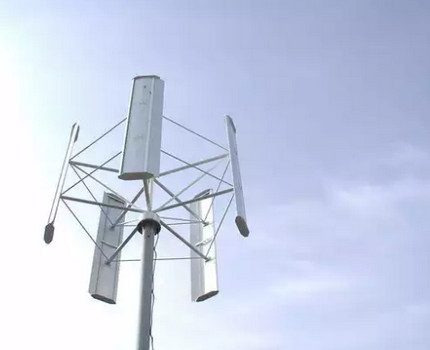

#1: Особености на ортогоналните системи

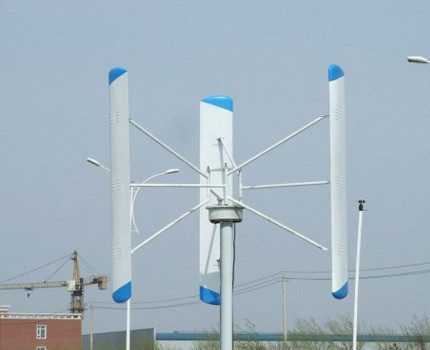

Конструкционно ортогоналният вятърен генератор се състои от здрава ос на вертикално въртене и няколко успоредни лопатки, отдалечени от централната основа на определено разстояние.

Уредът не се нуждае от допълнителни направляващи механизми и работи нормално, независимо от посоката на вятъра. Вертикално разположеният главен вал дава възможност да се разположи задвижващото оборудване на нивото на земята, което значително улеснява експлоатацията, ремонта и техническото обслужване.

Опорните възли на ортогоналния генератор имат не много висок експлоатационен живот. Това се дължи на високите динамични натоварвания, които роторът оказва върху тях в процеса на работа. За да не излезе инсталацията от строя преждевременно, всички опорни части трябва редовно да се преглеждат и своевременно да се сменят повредените с нови.

Към недостатъците на ортогоналните уреди се отнасят твърде масивната лопатна система и ниската ефективност в сравнение с КПД на хоризонтално-осевите модули.

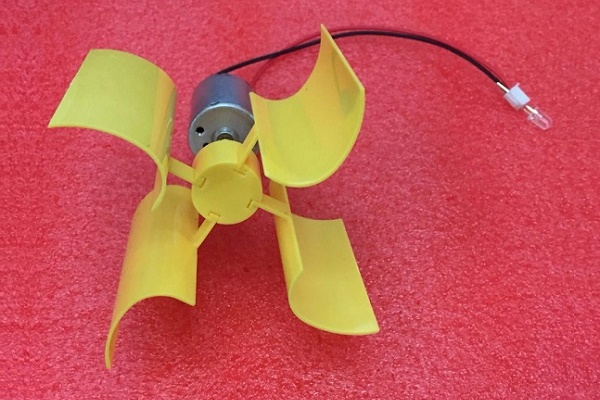

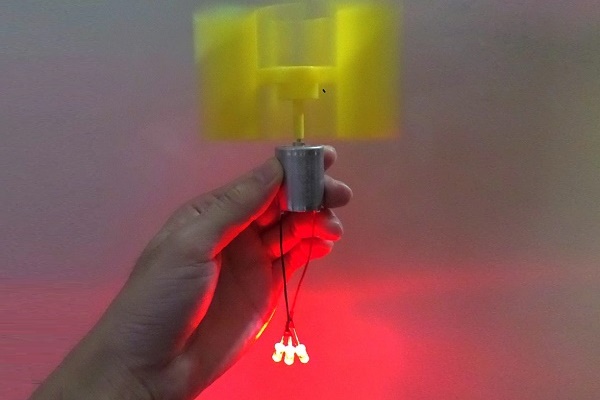

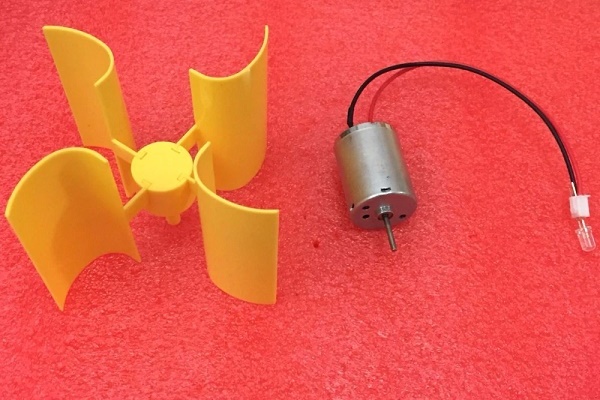

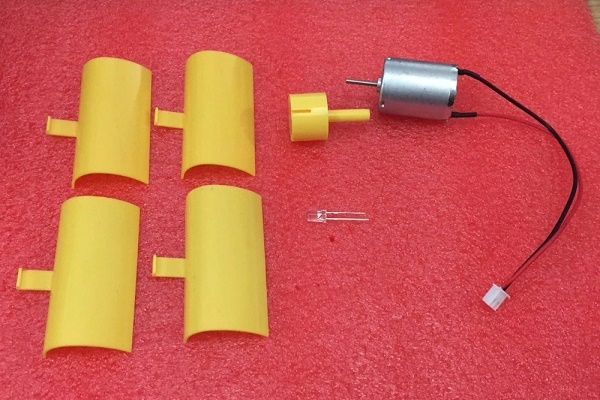

Най-простата вятърна турбина за захранване на маломощни потребители може да се сглоби от готови компоненти:

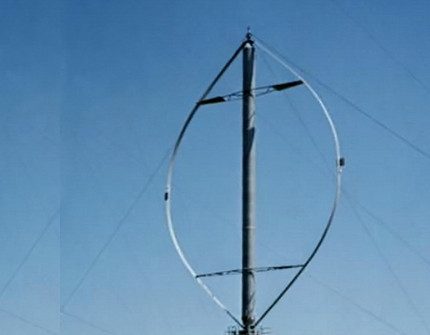

#2: Генератори с ротор на Дарие

Вятърният генератор, оборудван с ротор на Дарие, има вертикална ос на въртене и 2-3 плоски ленти-лопатки без характерен аеродинамичен профил, закрепени в основата и на върха на оста на въртене.

Агрегатът в работата си не се ориентира по силата или посоката на вятъра, има висока скорост на въртене и позволява разположението на задвижващите устройства на земята, което улеснява и ускорява процеса на планово обслужване и евентуален ремонт.

Двулопатковите генераторни инсталации с ротор на Дарие се активират само от силен порив на вятъра. При равномерно настъпващ поток те не могат да се стартират самостоятелно.

Опорните и въртящите се възли на уреда с ротор на Дарие са уязвими към повишени динамични натоварвания, а ефективността на лопатковата система по много параметри отстъпва на осовите хоризонтални инсталации.

#3: Агрегати с ротор на Савониус

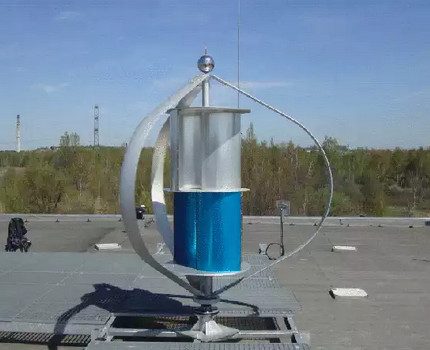

Вертикалният вятърен уред с ротор на Савониус има полуцилиндрична лопаткова система и от аналогичните инсталации се отличава с висок пусков въртящ момент и способност да работи ефективно при нискоскоростни ветрове.

Мощността на предлаганите на пазара вертикални ветрогенератори с ротор на Савониус не надвишава 5 kW. Уредите рядко се използват като самостоятелна работна единица, а най-често се използват за създаване на по-висок пусков момент за роторните инсталации на Дарие.

В упрек на вертикалния комплекс с ротор на Савониус се поставят повишена материалоемкост и по-нисък КПД в сравнение с ветрогенераторите от хоризонтално-осевия тип. Именно затова производството на високомощно оборудване от този клас се счита за нецелесъобразно.

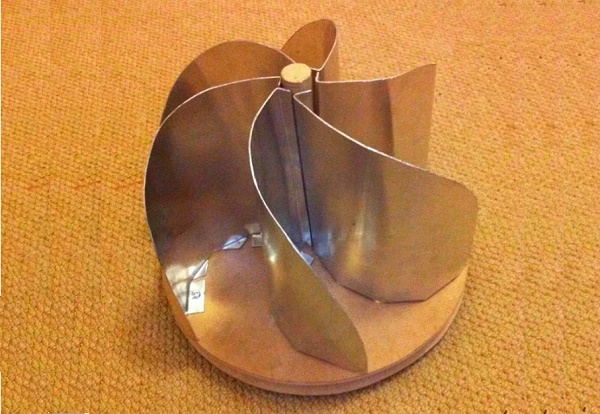

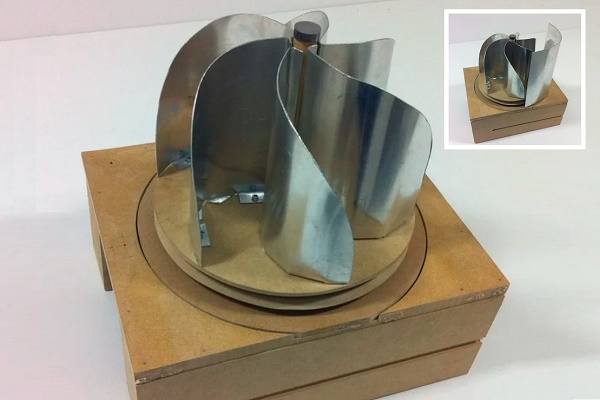

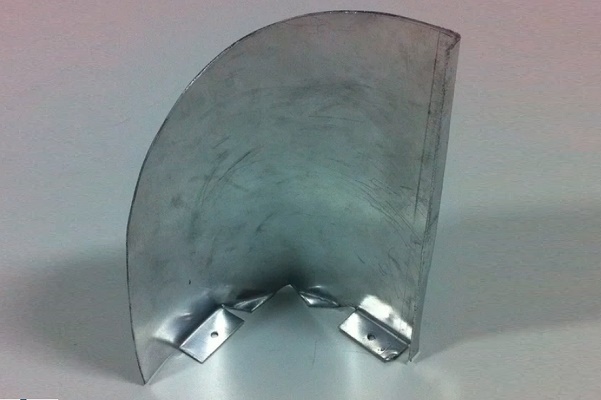

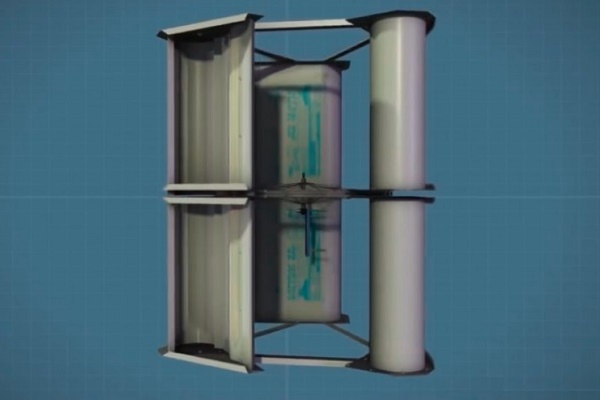

Със стъпките на изработване на вятърняка на Савониус ще Ви запознае следната фото-подборка:

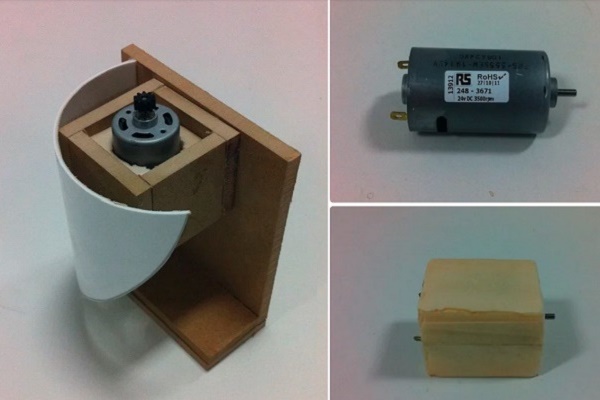

Всички детайли на този модел вятърна турбина на Савониус, с изключение на генератора с 3200 об/мин и 24 V, са направени ръчно.

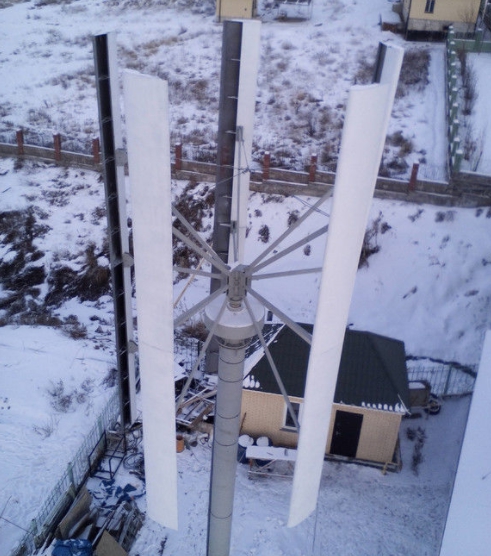

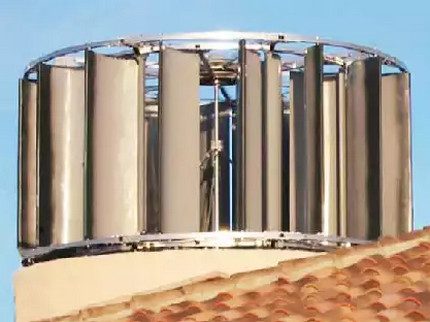

#4: Вятърна турбина с многолопатков ротор и направляваща

Този вид устройство е усъвършенствана версия на класическия ортогонален вятърен генератор. Роторният комплекс тук се състои от лопатки, разположени в два реда.

Външният лопатков ред остава статичен и работи като направляващ апарат. Той улавя вятърния поток, захваща го, свива го и по този начин значително увеличава фактическата скорост на вятъра.

Вътрешният ред лопатки представлява подвижна структура, върху която под определен ъгъл попада въздушният поток от първата роторна инсталация.

Ефективността на вятърния генератор, който има многолопастен ротор с направляваща система, прави това устройство особено привлекателно за потребителите. Въпреки това, цената на такова оборудване е доста висока и то се изплаща малко по-дълго, отколкото аналогичните устройства с по-проста конфигурация.

Специалистите наричат този тип устройство максимално ефективен в своя клас и подчертават, че специфичната конструкция му позволява да работи дори при максимално ниски скорости на вятъра.

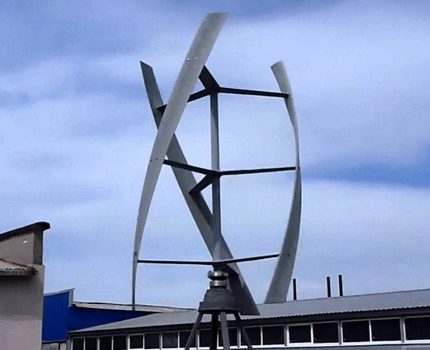

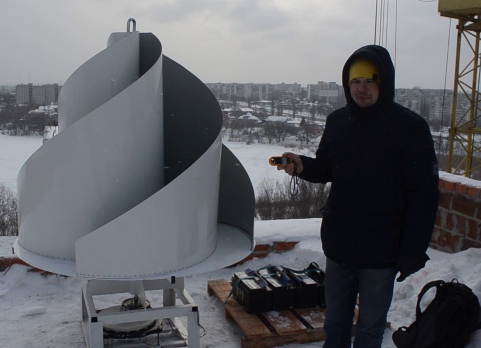

#5: Характеристика на устройства с хеликоиден ротор

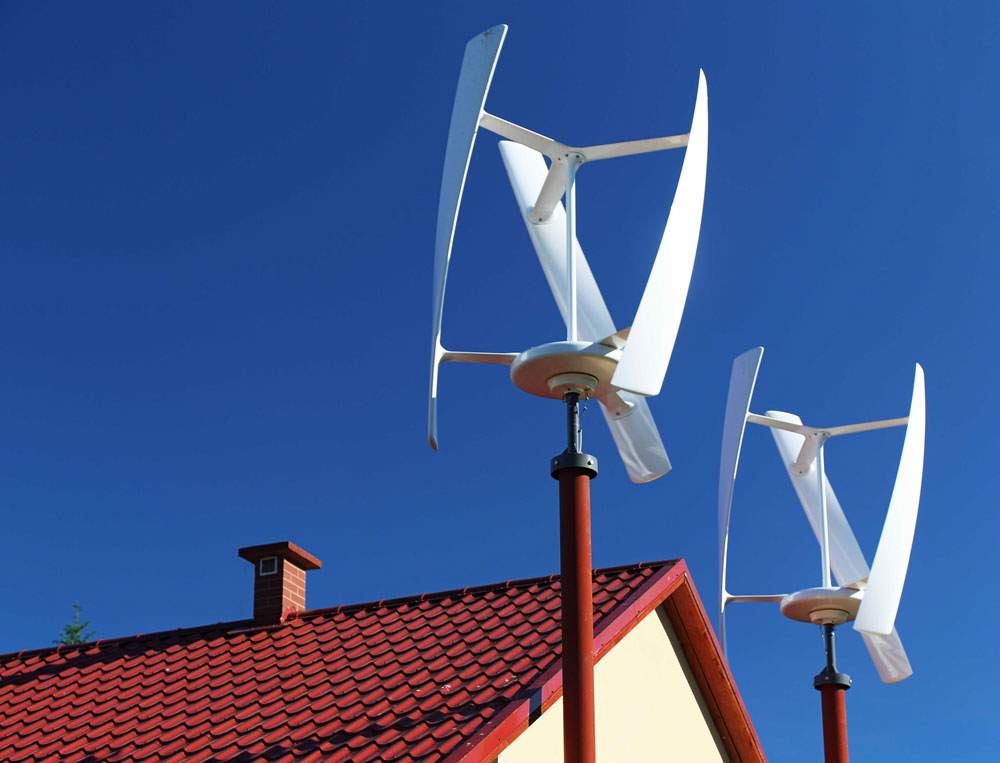

Геликоидна вятърна инсталация или генератор Горлов – още една модификация на традиционната ортогонална роторна система. Лопатките на модела са усукани по дъга. Тази конструкционна особеност дава възможност за бързо улавяне на въздушния поток и плавно въртене без резки движения.

Такъв принцип на работа съществено намалява динамичното натоварване на основата и подвижните възли, като по този начин увеличава срока на тяхната експлоатация.

Апаратите с ротор от геликоиден тип са много надеждни и лесно издържат на значителни експлоатационни натоварвания. Въпреки това по време на работа такива вятърни генератори създават изразени шумови ефекти и произвеждат допълнителни звукови вълни, които се намират в късовълновата област на звуковия спектър.

Усуканите роторни лопатки за геликоиден вятърен генератор се изработват по много прогресивна, но сложна технология. Поради това агрегатите имат доста висока стойност и не се ползват с широка популярност сред частните потребители.

#6: Характеристика на вертикално-осеви ротори

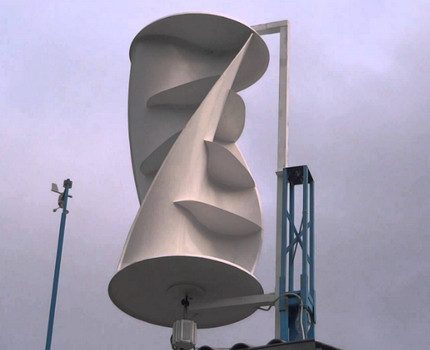

Основната разлика на вертикално-осевия генератор – това са вертикално разположени лопатки, по профил наподобяващи авиационно крило, чиято ос е точно успоредна на вертикалния вал. Конструкцията донякъде напомня ротора на Дарие, но в производствени условия се изработва значително по-бързо и по-лесно.

Генераторът с вертикално-осеви ротор много по-бързо от аналогичните устройства от този клас набира работна скорост и започва да дава необходимия енергиен ресурс. Процесът е съпроводен с лек звуков ефект и не пречи нито на собствениците на инсталацията, нито на съседите.

Вятърните генератори с ротор от вертикално-осеви тип се отличават с надеждност и дълготрайност, лесно издържат на значителни експлоатационни натоварвания и не струват твърде много пари. Тези качества ги правят актуални за използване не само в промишлени, но и в битови цели.

Особеностите при избора на вятърни генератори за частен дом и преглед на най-добрите предложения са представени в тази статия.

Самостоятелно изработване на вятърна турбина

Да се създаде вятърен генератор с вертикална ос на въртене в домашни условия със собствени ръце не е твърде сложно. Достатъчно е да се закупят задължителните съставни части, да се сглобят в правилен ред и да се монтира модулът на избраното място. Щом се появи минимално ветрец, изделието ще заработи и ще започне да дава на собствениците необходимата енергия.

Стъпка 1: Подготовка на компоненти и материали

За изработването на вятърен вертикален генератор със собствени ръце ще са необходими следните компоненти:

• ротор – подвижна част на агрегата:
• лопатки – детайли, улавящи вятърния поток;
• осева мачта – за закрепване на ротора и лопатките (може да има форма на дълъг прът, пирамида или статив);
• статор – предназначен е за разполагане на бобина със здрава медна жица;
• акумулатор – голям съд за натрупване на получения ресурс;
• инвертор – устройство за преобразуване на постоянен ток в променлив;
• контролер – уред, който спира генератора, в момента, когато агрегатът развива действителна мощност, надвишаваща базовите показатели.

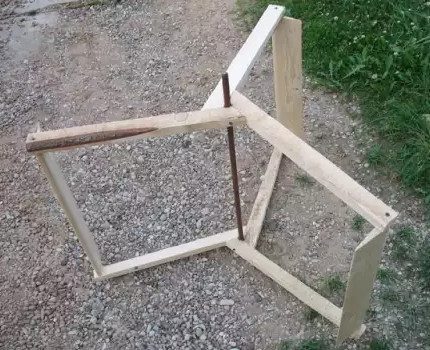

За изработването на лопатките е подходящ лек качествен листов пластмас с добра еластичност. Други видове материали са твърде податливи на различни повреди и деформации и просто не могат да се справят с толкова високо динамично натоварване.

Когато изработвате уреда самостоятелно, трябва да помните, че вертикалните вятърни турбини, направени на ръка, значително отстъпват по мощност на фабричните образци. Затова, за да не се разочаровате в бъдеще от създадената конструкция, по-добре е веднага да я направите по параметри, 2 пъти по-големи от необходимите.

Малките лопатки могат да се направят от PVC със средна плътност, а за големи, широки части ще е необходим максимално здрав материал, способен да издържи силен вятър, духащ със скорост 15 m/s и повече за продължително време.

Стъпка 2: Предварителна подготовка на елементите

За създаване на лопатки на вертикален ветрогенератор от PVC тръба с висока здравина се изрязват 4 еднакви части. Два полукръгли фрагмента се изкрояват от ламарина и се закрепват от всяка страна на тръбата. Радиусът на въртене на лопатковите части в този случай ще бъде 690 мм, а височината на всяка лопатка ще бъде около 700 мм.

За сглобяване на роторната система се вземат неодимови магнити (6 бр.), феритни дискове с диаметър 230 мм (2 бр.) и лепило. На първия диск се поставят магнитите, като се редуват по полярност и се спазва ъгъл от 60 градуса помежду им при диаметър на разположение 165 мм. По същата схема се прави вторият диск, а след това магнитите се заливат с лепило.

За статора се приготвят 9 бобини и на всяка от тях се навиват по 60 навивки от медна жица с диаметър 1 мм.

Последващото запояване става в следния ред:

• началото на бобина 1 с края на бобина 4;
• началото на бобина 4 с края на бобина 7;

Втората фаза се сглобява по същия принцип, но работата започва с бобина 2, а третата – с бобина 3. От лист шперплат се прави специална форма, дъното се облицова с парче фибростъкло и отгоре се поставят споените от бобините фази.

Конструкцията се залива с лепило и се оставя за 1-2 дни, за да се стегнат всички части и да заемат нужните места. След това се пристъпва към свързване на отделните части в единна работна система.

Стъпка 3: Сглобяване на всички части на генератора

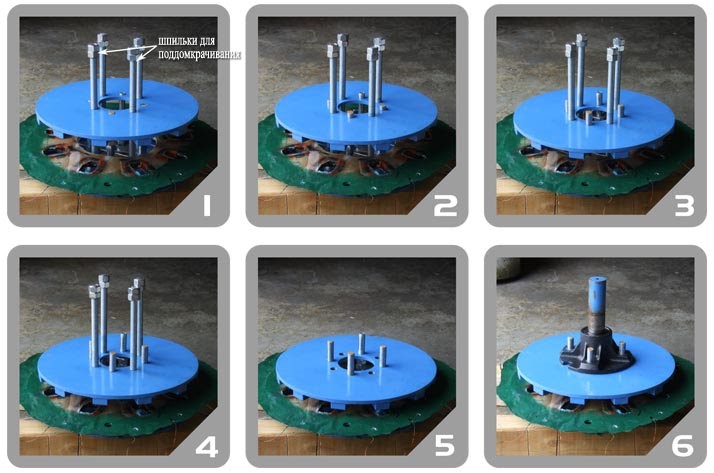

За свързване на всички елементи на генератора в горния ротор се пробиват 4 отвора за шпилки. Върху кронштейна, с магнитите нагоре, се поставя долният ротор. След това се поставя статорът, като предварително са направени отвори в него за закрепване към кронштейна.

В алуминиева плоча се опират шпилките и след това се покриват с втория ротор, като той се разполага с магнитите надолу.

Сглобяването на детайлите се извършва внимателно и без бързане. Роторите задължително се подравняват един спрямо друг, за да не се образува хлабина в конструкцията (+)

Шпилките с помощта на гаечен ключ се завъртат последователно, така че горният ротор да се спуска равномерно и без рязка към долния. Когато заеме правилното си място, шпилките се извинтват и алуминиевите пластини се отстраняват. Накрая цялата конструкция се фиксира с гайки и те се затягат точно, но не прекалено силно, за да не се повреди резбата.

Стъпка 4: Окончателен монтаж на оборудването

За мачтата се взема здрава метална тръба с дължина 4-5 метра и към нея се прикрепя вече сглобеният собственоръчно генератор. След това към генератора се присъединява рамата с пластмасовите лопатки и мачтовата конструкция се поставя върху подготвена предварително площадка с триточков армиран фундамент.

Допълнително положението на системата се фиксира с помощта на разтяжка.

При извършване на монтажа на вятърната инсталация мачтата трябва да бъде възможно най-дълга. Тя задължително трябва да издига ротора над най-високата сграда на парцела. Само тогава конструкцията ще може да работи ефективно и да осигурява необходимото количество ресурс.

Електрическата мрежа към вятърния генератор се свързва в определена последователност. Контролерът приема ресурса от генератора и преобразува променливия ток в постоянен, необходим за зареждане на батерията. Можете да сглобите контролера собственоръчно по опростена схема.

Акумулаторът натрупва отделената енергия, а инверторът превръща постоянния ток в променлив, който захранва основната маса от домакински уреди и домашни обслужващи системи.

На нашия уебсайт има подборка от статии за самостоятелно изработване на ветрогенератори от различен тип.

Съветваме Ви да се запознаете:

1. Ветрогенератор със собствени ръце от пералня: инструкция за сглобяване на вятърна турбина
2. Ветрогенератор от автомобилен генератор със собствени ръце: технология за сглобяване на вятърна турбина и анал из на грешките
3. Как да направим вятърен генератор със собствени ръце: устройство, принцип на работа + най-добрите самоделки

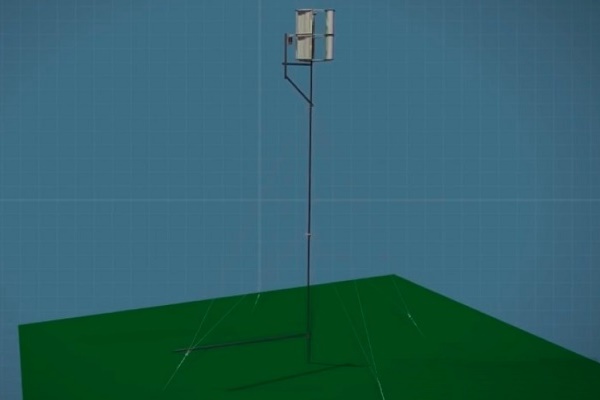

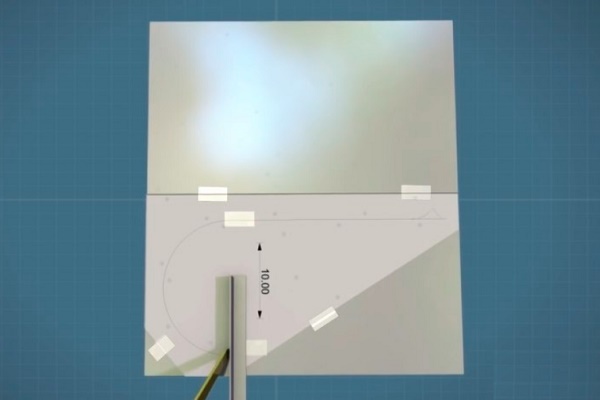

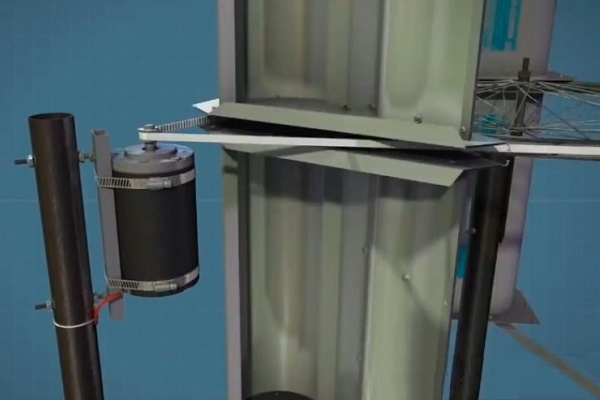

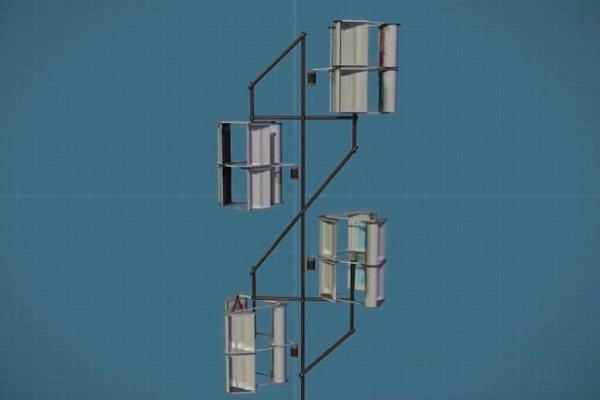

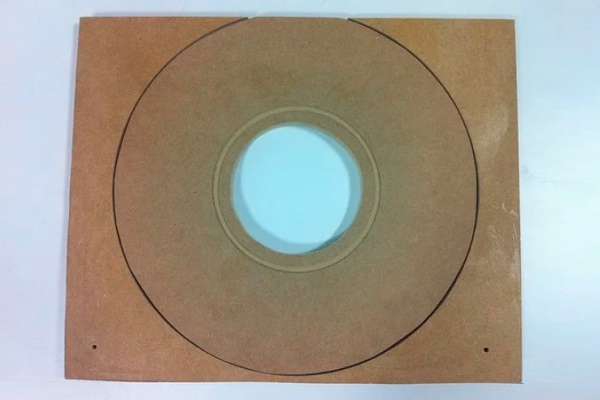

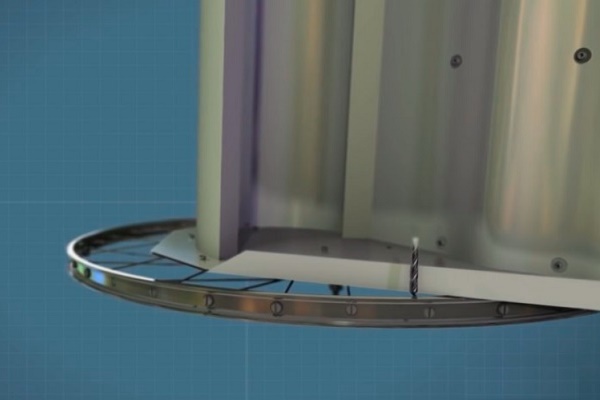

Още един интересен вариант за изграждане на вертикален вятърен генератор може да се направи от отпадъчни материали, като се похарчат за закупуване на допълнителни компоненти не повече от 2.5 €. На самостоятелните майстори ще им трябват велосипедно колело, още 12 велосипедни спици, ос от задното велосипедно колело с три гайки, стоманена лента, 11 алуминиеви пластини.

Ще са необходими още 150 заклепки, болтове М4 с гайки в количество 18 броя, болтове М6 с гайки в количество 3 броя, 27 големи шайби и 24 малки.

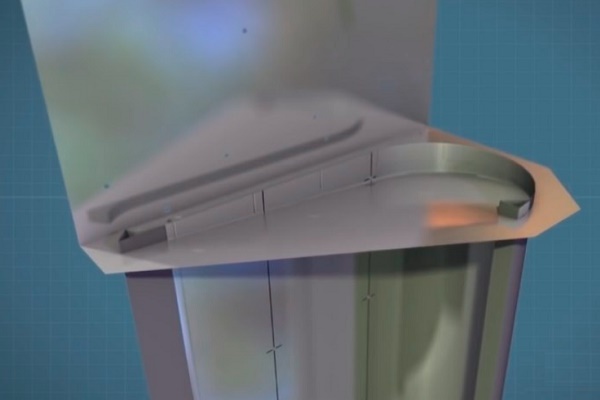

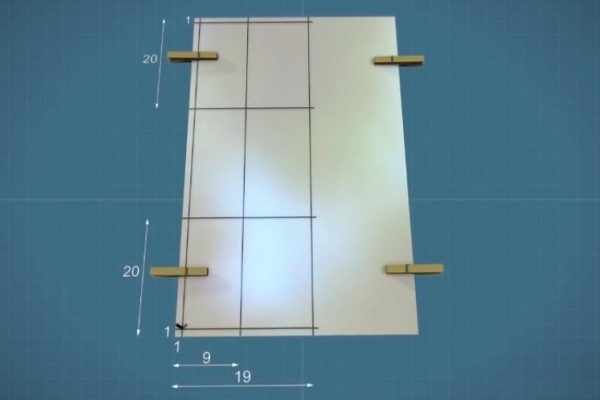

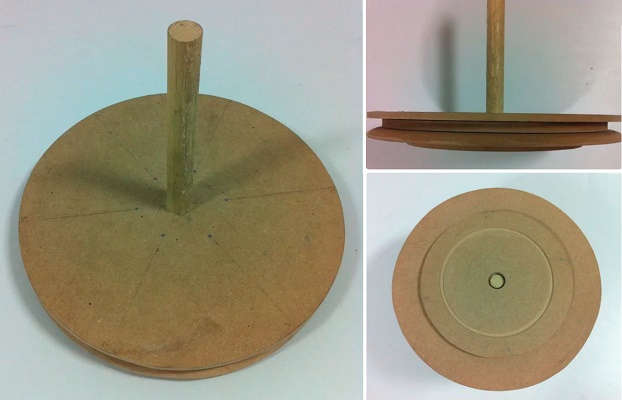

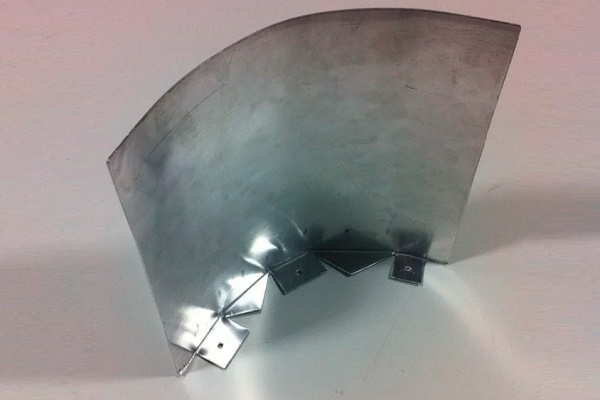

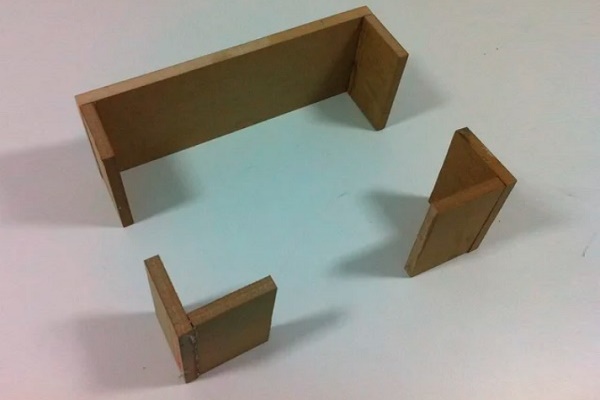

Накратко етапите на сглобяване ще демонстрира следната галерия:

Подробно всички стъпки ще представи следващият видео-инструктаж:

Избор на място за вятърния генератор

Правилният избор на място за инсталиране на вятърния генератор е важен етап. Най-добре е устройството да се постави на открито, максимално високо място и внимателно да се следи то да не се окаже по-ниско от нивото на прилежащите жилищни и стопански сгради. В противен случай сградите ще станат пречка за въздушния поток и ефективността на агрегата ще спадне значително.

Ако имотът граничи с река или езеро, вятърният генератор се разполага на брега, където ветровете духат особено често. Отлично подходящи за разполагане на генератора са наличните възвишения на територията или големи празни пространства, на които няма изкуствени или естествени прегради за въздушния поток.

Когато жилищният имот (къща, вила, апартамент и др.) се намира в града или извън града, но в места с гъсто застрояване, вятърният енергиен комплекс се поставя на покрива.

За разполагане на генератора на покрива на многоетажна сграда се взема писмено съгласие от съседите и се получава официално разрешение от съответните инстанции.

При инсталиране на вертикален генератор на покрива на многоетажна сграда, трябва да се помни, че агрегатът работи доста шумно и може да причини неудобства както на собствениците, така и на останалите обитатели. Затова уредът трябва да се постави по-близо до центъра на покрива, за да не страдат собствениците на апартаменти на горните етажи от силния шум, издаван от вятърния генератор по време на работа.

В частна къща с голяма прилежаща градина, изборът на подходящо място е много по-лесен. Основното е да се вземе предвид, че конструкцията трябва да се намира на разстояние 15-25 метра от жилищните помещения. Тогава звуковите ефекти от въртящите се лопатки няма да притесняват никого.

Обслужване на вертикалното устройство

За да работи вятърният вертикален генератор качествено, точно и максимално ефективно, всички движещи се части на конструкцията задължително се смазват. Такава процедура се извършва най-малко 2 пъти през цялата календарна година.

Паралелно по време на обслужване се затягат разхлабените в резултат на експлоатация гайки, укрепват се електрическите връзки, проверяват се механичните възли за наличие на корозия, стягат се отслабналите обтегателни въжета и внимателно се оглеждат лопатките за скъсване или повреда.

През зимата вертикалните инсталации се нуждаят от специална грижа. През периода на студовете лопатките се покриват с ледена кора, която трябва своевременно да се почиства, за да се запази скоростта на въртящия момент на необходимото ниво.

Боядисването на частите се извършва при необходимост, а веднъж годишно се прави пълно обследване на цялата конструкция за откриване на неизправности. Такава грижа осигурява правилната работа на вятърната инсталация и удължава нейния експлоатационен период.

Оценка на целесъобразността на инсталацията

Преди да се пристъпи към изработване на вятърен генератор от вертикален тип, се изучава метеорологичната ситуация в своя регион и се опитва да се определи дали агрегатът ще може да осигури необходимото количество ресурс.

Специалистите препоръчват да се оценят следните параметри:

• брой ветровити дни  – взема се средна стойност за година, когато поривът надвишава 3 m/s;
• обем на електроенергия, потребяван на денонощие от домакинството;
• подходящо място на собствения парцел за вятърно оборудване.

Първият показател се научава от данни, получени от най-близката метеорологична станция или намерени в интернет на съответните портали. Допълнително се сверява с печатни географски издания и се съставя пълна картина за ситуацията с вятъра в своя регион.

Статистика се взема не за една година, а за 15-20 години, само тогава средните цифри ще бъдат максимално коректни и ще покажат дали генераторът ще може напълно да задоволи нуждата на домакинството от електроенергия или неговата мощност ще стигне само за захранване на отделни битови нужди.

Ако в разположение на собственика има голям участък земя, разположен на склон, край брега на река или на открито пространство, с инсталирането няма да има проблеми.

Когато къщата се намира в дълбочината на населеното място, а дворът е с компактни размери и плътно прилежащ до съседските постройки, монтирането на вертикален модел ветрогенератор със собствени сили няма да е лесно. Конструкцията ще трябва да се вдигне на 3-5 м над земята и допълнително да се укрепи, за да не падне при силен порив.

Цялата тази информация трябва да бъде взета предвид на етапа на планиране, за да стане ясно дали вятърният генератор ще може да поеме изцяло енергийното захранване, или ролята му ще остане в рамките на спомагателен източник на енергия. Предварително е желателно да се направи изчисление на ветрогенератора.

Изводи и полезно видео по темата

Видео №1 ще демонстрира как да си направите със собствени сили, в домашни условия, вертикален генератор от вятърен тип с роторна система на Дарьо. В клипа нагледно са представени особеностите и любопитните нюанси на процеса на сглобяване. Включено е и определянето на максималната мощност на изработения агрегат:

Как работи вертикалният ветрогенератор и какво количество енергиен ресурс произвежда, ще покаже видео №2. В него е даден подробен преглед на модула и описание на работата по коректното извършване на измерванията на действителната мощност и останалите параметри:

Във видео №3 е представено тестването на самоделен ветрогенератор от вертикален тип. На какво е способен уредът, изработен със собствени ръце от подръчни материали:

Такъв модерен и практичен източник на алтернативна енергия като вертикалните ветрогенератори не е трудно да се сглоби със собствени ръце. При наличието на достатъчен опит в домакинската работа може да се изработи всяка част, а след това всички компоненти да се съединят в една цялостна конструкция.

Ако не искате да си усложнявате задачата, напълно уместно е да закупите готови компоненти и в домашни условия, без бързане и суетня, да смонтирате надежден вятърен агрегат, способен да осигури непрекъснато снабдяване с електричество на жилищното помещение.

Ако пък нямате стопроцентна увереност в силите си, по-добре е да поверите работата на професионалисти. Те ще свършат всичко много бързо и в пълно съответствие с основните експлоатационни изисквания.

Имате ли опит в изграждането и експлоатацията на ветрогенератор? Моля, споделете информация с нашите читатели, предложете своя метод за сглобяване на агрегата. Можете да оставяте коментари и да добавяте снимки на самоделни устройства във формата по-долу.
