Ремонт на светодиодни лампи със собствени ръце: причини за повреди, кога и как може да се ремонтира самият

Възникнали са проблеми с източниците на светлина, но не бързате да купувате нови и не искате да викате електротехник? Не е лошо да се опитате да извършите ремонт на светодиодни лампи със собствени ръце, нали? Още повече, че това може да се окаже не толкова сложно. Но не знаете откъде да започнете?

Ще ви подскажем как можете да откриете проблема и да извършите ремонт на проблемния участък – в статията са разгледани най-честите причини за повреди. Главното е правилно да идентифицирате областта на проблема и с помощта на профилни инструменти внимателно да отстраните неизправността. Коректно възстановеното изделие ще продължи своята служба.

В помощ на домашния майстор сме подбрали фотоматериали и сме снабдили инструкциите за ремонт с информативни видеоклипове. С тяхна помощ със задачата ще може да се справи дори майстор, който няма огромен опит в работи от подобен план.

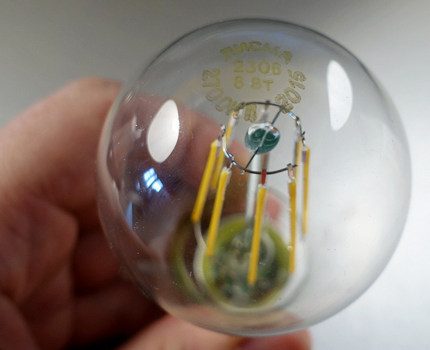

Устройство на диодния прибор

Преди да пристъпите към ремонт на повредена светодиодна лампа, трябва да знаете от какви части се състои и къде точно да търсите неизправността.

Общото устройство на агрегатите от подобен тип е приблизително еднакво и включва следните елементи:

• цокъл;
• драйвер;
• монтажна платка;
• светодиоди;
• радиатор;
• оптични елементи.

Всяка от частите е много важна и отговаря за определена функция. Като намерите мястото на проблема, можете да разберете нивото на неговата сериозност и да пристъпите към отстраняване.

Предназначение и разновидности на цоколите

В LED-приборите цокълът се изработва от метал, керамика или прогресивна високотемпературна пластмаса, която се слави с отлична термоустойчивост.

При изделия от брендови производители при монтажа на детайла в лампата не се използва запояване. Това напълно изключва окисление или залепване на цокълния елемент към патрона на осветителното тяло.

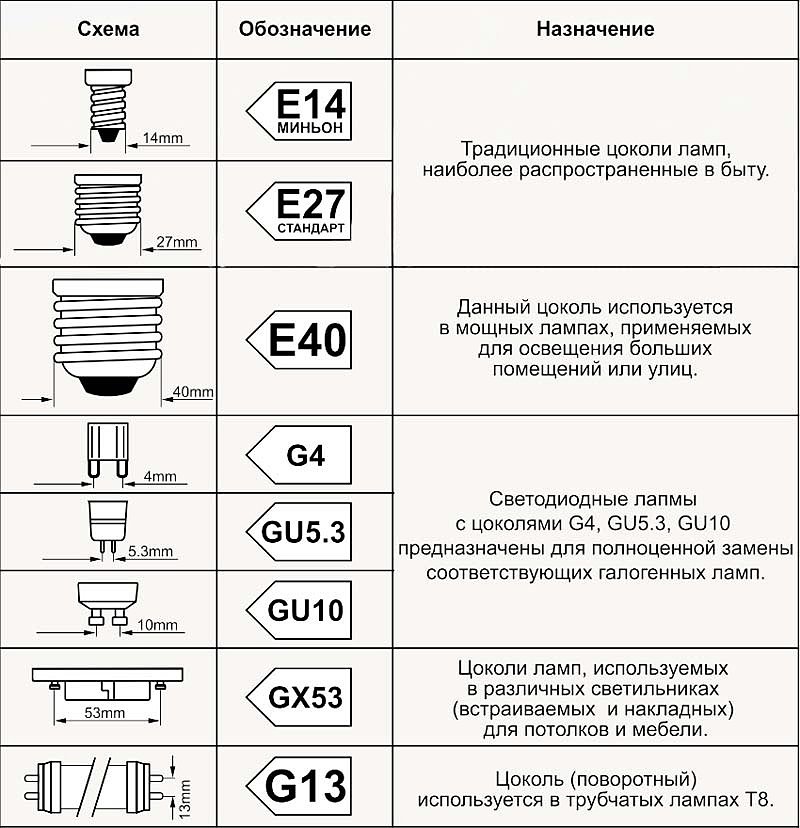

В таблицата са представени най-разпространените видове цоколи, които се срещат при светодиодните модули. Числено-буквената абревиатура описва типа на елемента, размера и номиналното предназначение

Най-често в светодиодните устройства, предназначени за битово и промишлено използване, се използват резбови и щифтови цоколи.

Другите видове се считат за по-редки и се използват в определени, специфични случаи. Самият цокол притежава добър работен ресурс и практически никога не излиза от строя.

Роля на драйвера на светодиодната лампа

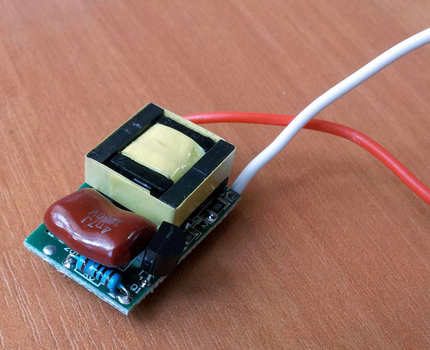

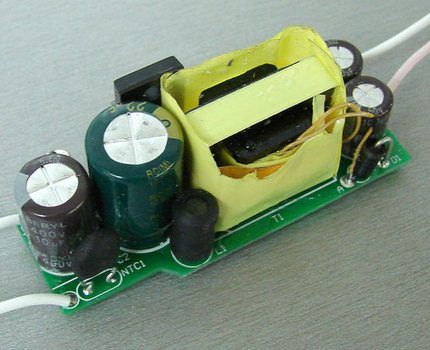

Драйверът в устройството на LED-уреда играе една от ключовите роли. Тази малка част действа като общ блок за захранване, неутрализира колебанията на напрежението, а постоянният ток насочва директно към диодите, които го преобразуват във видима за човешкото око светлина.

Драйверът притежава високо ниво на КПД и лесно функционира в температурен диапазон от -40 до +70 градуса. Но въпреки добрите си физически характеристики, е един от най-уязвимите елементи на LED-изделието.

Драйверите в съвременните лампи биват електронни или кондензаторни. Всеки вид има свои специфични отличителни черти и предимства. Повече за видовете и избора на преобразуватели на ток за светодиодни крушки говорихме тук.

Първият вариант се цени по-скъпо и по-често се използва в брандова продукция от средния и луксозния сегмент, вторият струва на производителите достатъчно евтино и се поставя в изделия от бюджетната серия.

Особености на монтажната платка

Монтажната платка служи като плацдарм за разполагане на светодиоди и други работни елементи. Производителите използват за нейното създаване различни материали. Най-актуална в момента се счита платка, изпълнена от анодирана алуминиева сплав.

На някои монтажни платки за удобство местата за светодиоди са номерирани. Това помага при разглобяване и ремонт да не се обърка последователността на разположение.

Тя се проявява максимално ефективно и абсорбира до 90% от топлинното излъчване, възникващо в процеса на експлоатация.

Нюанси на устройството на LED-елементите

Диодите, които регенерират светлинния поток, биват няколко вида. Най-често в лампите стоят SMD и COB-чипове. Колкото повече от тях са разположени на платката, толкова по-мощен става уредът и толкова повече топлина се отделя в процеса на работа.

Когато на ламповата платка са монтирани диоди от определен вид, те могат да се заменят само с точно такива същите. Ако няма аналог под ръка, ще се наложи да се препоят всички чипове, за да са еднакви.

За нормална експлоатация и продължителна служба е необходимо да се осигури правилен топлоотвод, и за това отговаря монтираният на корпуса радиатор.

Специфика на работата на радиатора

Прекомерното нагряване се отразява пагубно на функционирането на светодиодите. Липсата на качествено отвеждане на топлина намалява многократно периода на работа на лампата и в крайна сметка води до нейното изгаряне.

Някои производители икономисват и оборудват уреда с няколко напречни или надлъжни отвора, като ги разполагат по цялата територия на корпуса.

Бюджетните производители използват евтини пластмасови, стъклени и композитни части. Напредналите марки отиват по-далеч и комплектуват своите LED-уреди с радиатори, изработени от метал с анодирано антикорозионно покритие.

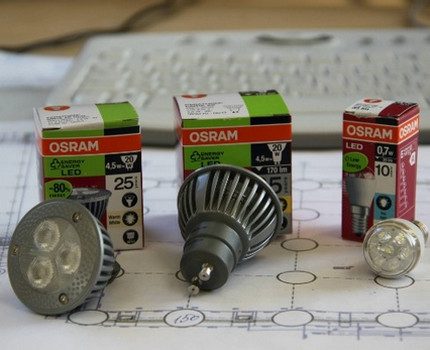

Затова е по-добре от самото начало да се купуват надеждни лампи от най-добрите материали. Въпреки че ще струват повече, потребителят ще се предпази от постоянни повреди.

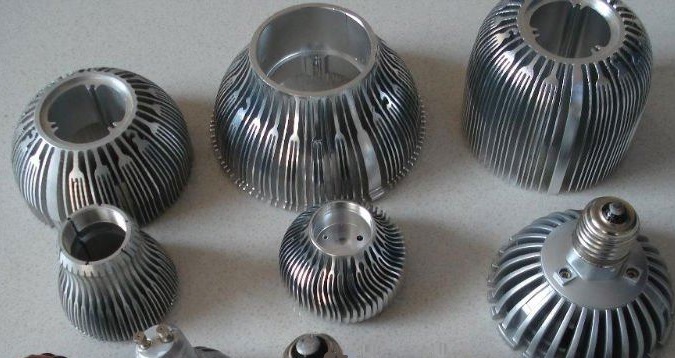

Радиаторите, вградени в корпуса на лампата, могат да бъдат спирални, плътни, пластинкови и т.н. Тяхната дебелина зависи пряко от това каква мощност имат диодите, използвани в осветителния уред.

Отделни търговски марки, предимно от китайски произход, снабдяват крушките с радиаторни елементи от керамика.

Такива изделия получават качествено охлаждане, но заедно с това частично губят конструкционна здравина и стават по-крехки в сравнение с металните аналози.

Няколко думи за оптиката

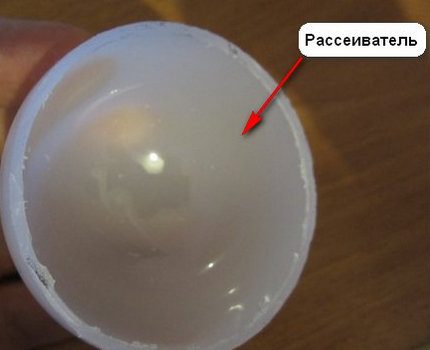

Основната маса LED-лампи задължително се снабдява с разсейвател, изработен от матова пластмаса. Той помага да се концентрира светлинният поток под определен ъгъл и го прави по-равномерен.

Основното предимство на разсейвателя е, че той е абсолютно безопасен. За сравнение, стъклената крушка при изгаряне на лампата може да се напука, да се счупи и да нарани хората в стаята.

В някои модели вместо разсейватели се използват лещи, създадени от различни съвременни и практични материали. При тези елементи не се наблюдават повреди и не подлежат на ремонт.

Чести причини за неизправности

Към повреда на светодиодната лампа често водят неправилната експлоатация и резките промени на напрежението в централната електрическа мрежа. Самите диодни елементи в този случай запазват работоспособността си, а драйверът може да се повреди.

Фабричен дефект – напълно възможен вариант за неизправност. Основно на него са подложени изделията без марка, обаче и при брандови продукти това може да се случи, въпреки че такива случаи са изключително редки и обикновено се откриват на етапа на покупка.

Ударите и вибрациите няма да нанесат повреди на диодите, а върху драйвера ще се отразят по най-негативен начин. Може да се наруши цялостта на конструкцията и точността на прилягане към платката на работните елементи.

Ако в самия осветител не е осигурена качествена вентилация, драйверът ще прегрява. В резултат това ще се отрази зле на функционирането му и ще провокира повреда.

Лампата ще започне чувствително да трепти и да мига, дразнейки окото, когато токоограничаващият резистор се повреди, и напълно ще престане да свети, ако кондензаторът излезе от строя.

Всички тези моменти са неприятни, но не си струва да изпадате в паника. Ще успеете да поправите неизправността без особени усилия у дома със собствените си ръце.

Неправилно организираната електрическа система в дома или апартамента ще се отрази зле на LED-елемента и ще доведе до неговата повреда.

Освен това тя ще увеличи натоварването на окабеляването и вероятно ще създаде допълнителни проблеми в близко бъдеще. Поради това обзавеждането ѝ е по-добре да се довери на професионалисти.

Когато купувате крушка от известна марка на ниска цена, трябва да проявявате предпазливост. Продукцията може да се окаже фалшифицирана и да не изработи заявения от производителя срок. Поправката ще изисква финансови разходи, време, и едва ли ще се оправдае в такъв случай.

В процеса на експлоатация в лампата може да настъпи нарушение на базовата кристална структура на полупроводниковите диоди.

Тази неизправност се провокира от реакцията на повишаване на нивото на плътността на инжектирания ток от страна на материала, от който е изработен полупроводникът.

Когато запояването на краищата е извършено некачествено, отвеждането на топлината губи необходимата интензивност и отслабва. Проводникът прегрява, в системата възниква претоварване и късо съединение извежда лампата от строя.

Всички тези дреболии не са фатални и подлежат на ремонт, който не изисква много време и финансови средства.

Предварителна диагностика на устройството

LED-модулът обикновено не свети поради прекъсвания в общото окабеляване, неизправности в системата на ключа, при липса на контакт в гнездото или възникване на неизправности в самата лампа.

За да се разбере въпросът, трябва да се проведе предварителна диагностика и да се разбере къде се намира проблемът.

Когато при активация на ключа лампата не светва, трябва да се извади от гнездото и да се постави друга, като не е задължително да е диодна.

Ако ситуацията се е променила и се е появила светлина, значи самата лампа е неизправна. Липсата на подаване на осветление означава, че неизправностите са в окабеляването.

На следващия етап ще е необходимо с помощта на мултиметър да се установи дали има напрежение в електрическата верига.

За това е достатъчно да доближите уреда до гнездото при активиран ключ и да погледнете показателите. Те трябва да са на ниво 220 V. Ако цифрите са различни, значи зоната на неизправност е открита.

Когато наличието на коректно напрежение е потвърдено, а лампата все още не свети, трябва да се провери дали има контакт между цокъла и усиците на гнездото. Ако в тази област възникнат нарушения, се появява дъга и по усиците се образува нагар.

При интензивна експлоатация, постоянно прегряване или недостатъчна първоначална дебелина, централните и страничните контакти в патрона могат да се повредят и да станат причина за редовно прегаряне на светодиодните лампи.

За да го отстраните, е необходимо да изключите напрежението, да почистите неправилните образувания, а самите усици внимателно да огънете. След всички тези действия можете да завиете в патрона работеща лампа и да проверите резултата.

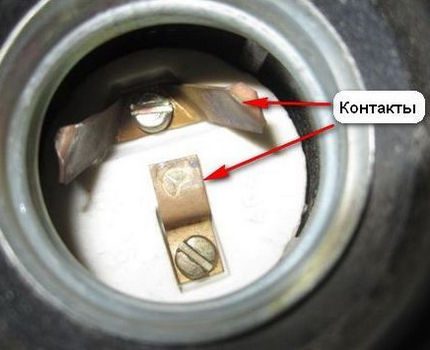

При отсъствие на напрежение на контактите на патрона, задължително трябва да го свалите и да проверите дали има фаза на самата инсталация. Ако при активиран ключ тя присъства, патронът подлежи на смяна.

Когато я няма, си струва да обърнете специално внимание на ключа и да потърсите проблема в него.

Ако всички гореописани елементи, възли и детайли в резултат на проверката потвърдиха своята изправност, става напълно ясно, че проблемът се намира именно в LED-лампата.

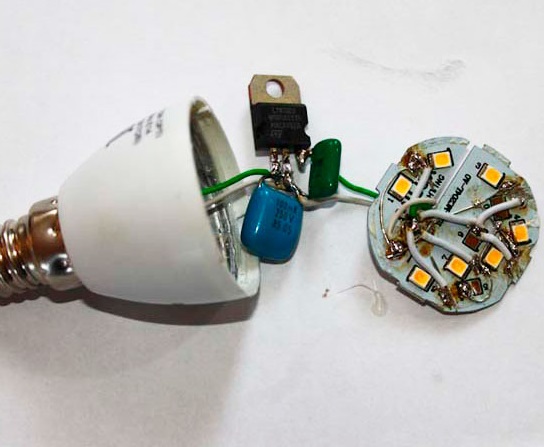

Как да разглобите светодиодния модул?

За извършване на ремонта светодиодната лампа задължително ще трябва да се разглоби. Тази процедура не представлява голяма сложност, но изисква аккуратност, внимание и известна сръчност.

Ако желаете, можете да заснемете целия процес в стъпков режим на телефона, за да не объркате по-късно реда на действията.

Препоръчително е да действате изключително внимателно. Не всички вътрешни елементи на уреда подлежат на смяна, затова е изключително важно да не им причините повреди и да ги запазите в цялост и изправност.

Особено това се отнася до такава уязвима, но изключително значима част, като монтажната печатна платка.

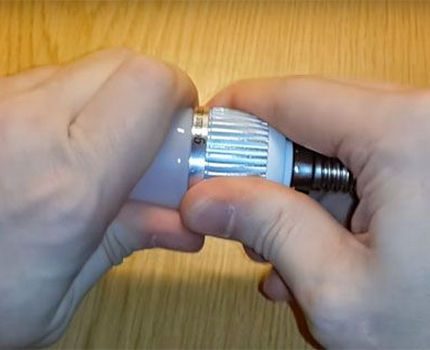

Начин #1 — отвиване

Светодиодната лампа е доста крехък уред, който трябва да се разглобява изключително внимателно и акуратно. Тук не са необходими някакви значителни усилия, а и да използвате остри инструменти там, където има шанс да се справите на ръка, няма нужда.

За да свалите разсейващия купол, достатъчно е да вземете крушката с двете си ръце за краищата и с меки въртеливи движения да отделите горната част от корпуса.

Обикновено това се удава лесно, тъй като слоят на закрепващия уплътнител е изключително тънък и веднага реагира на движение и нарушаване на целостта.

Опитвайки се да отвиете куполната част от корпуса, в никакъв случай не трябва да прилагате усилия. Пластмасата се отличава с крехкост и при силен натиск може просто да се спука право под ръцете.

После ще трябва да решите най-трудната задача – да отделите платката, носеща светодиодите, от останалата част на корпуса. За целта ще трябва да извиете всички крепежни болтове.

Тъй като главите им са с изключително малък размер, ще трябва да използвате специални отвертки от прецизионен тип.

На следващия етап ще е необходимо да отделите монтажната платка от радиаторното устройство. Да направите това ще помогне предмет с плосък остър ръб, например бижутерски пинцет. С него ще успеете внимателно да подхванете края на платката и внимателно да я свалите цяла.

След това ще трябва внимателно да разпоите зоните на допиране на захранващия проводник и окончателно да отделите пластината с диоди от съпътстващите детайли.

Радиаторът и цокълът ще трябва да се разделят с деликатни въртеливи движения и да се подредят всички съставни части на лампата на масата пред вас. След това можете да пристъпите директно към ремонта.

Начин #2 — нагряване със сешоар

Вторият вариант е най-подходящ за изделия с дебело стъкло, които не са подходящи за непосредствен контакт с инструмент като отвертка. Тук ще трябва да използвате строителен сешоар и с негова помощ да загреете корпуса на лампата.

Само така ще успеете да извадите от цилиндричната основа залепения със специален състав стъклен фрагмент.

Интензивното въздействие на горещия въздух ще накара обработваните обекти да се разширят, а лепилният слой, който държи стъклото, ще придобие еластичност.

След тези манипулации лампата ще се разпадне на съставни части, дори ако майсторът не положи никакви усилия за това.

Ако нямате сешоар под ръка, можете да поемете по друг път. За целта ще ви трябва разтворител, шило и медицинска спринцовка с игла. Първо с шилото внимателно и без натиск прекарайте по ръба на куполния разсейвател.

След това със спринцовката въведете разтворител и изчакайте малко. Ще минат буквално няколко минути, уплътнителят ще стане податлив и куполът ще може да се отвинти без никакви физически усилия. Всички по-нататъшни действия не се различават от метода, описан по-горе.

Не ви се получава да разглобите лампата? На нашия сайт има други инструкции за разглобяване на различни видове крушки. Препоръчваме ви да се запознаете с тях.

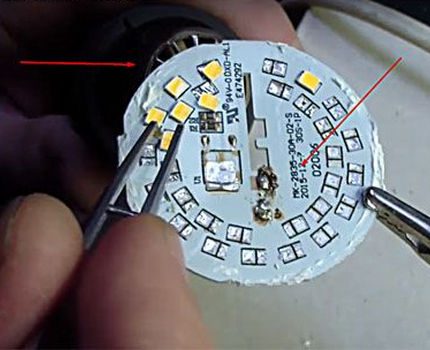

Самостоятелна подмяна на светодиодите

Изгорелите светодиоди често са причината, поради която крушката се поврежда. Обикновено след разглобяване веднага се вижда кои елементи са повредени и се нуждаят от смяна. Но не са редки случаите, когато на пръв поглед всички диоди изглеждат нормални.

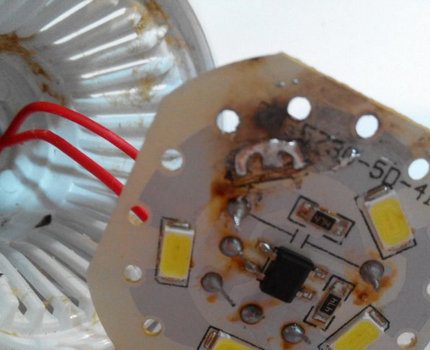

Визуалното разпознаване на изгорели LED-елементи не представлява никакъв труд. Като правило те се различават от работещите си „собратя“ по това, че имат забележими черни точки и следи от изгаряне.

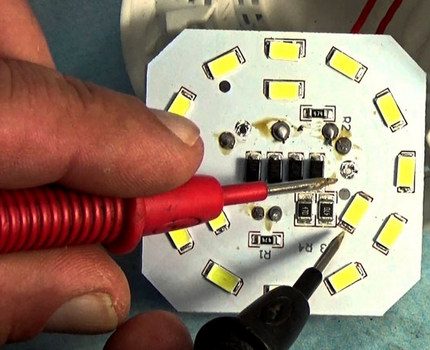

В този случай ще трябва да използвате мултиметър и да проверите всеки елемент поотделно, за да откриете дефектния. Или да свалите от платката елементите, които предизвикват съмнение, и да ги тествате с помощта на проводници, свързани към 12-волтов източник на захранване.

Когато е повреден само един диод, можете просто да затворите изходите му. Ако в осветителното тяло е приложено верижно свързване, този момент няма да повлияе на загубата на функции на всички останали елементи.

Старите, неизправни диоди ще трябва да се изпоят, след това да се обърне платката и да се запоят към видимите контактни пътечки нови чипове.

На платата винаги са посочени данни като тип и размер на използвания светодиод. Много е важно да смените неизправните модули с аналогични, така че лампата да продължи да работи толкова правилно, колкото преди ремонта.

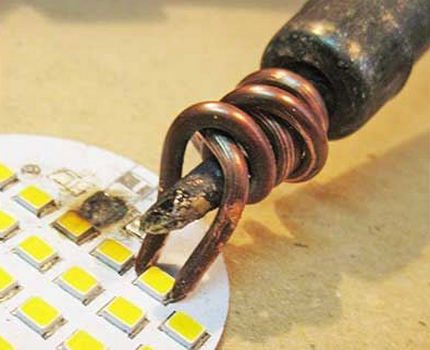

В някои случаи можете да смените светодиода без използване на поялник. За това ще е необходимо да загреете платката добре със строителен сешоар. Зоната на спояване ще стане мека и податлива, а диодът ще може спокойно да се свали с помощта на обикновени пинсети.

На още неизстиналото място ще трябва да вградите работен източник на светлина. Когато платката изстине добре, той ще се фиксира здраво и вече няма да се помръдне.

Важно е ясно да запомните разположението на елемента спрямо по-малкия и по-големия контакт и да поставите изправния, спазвайки полярността.

Решаване на проблеми с драйвера

Неизправностите в драйвера са доста често срещан проблем при светодиодните лампи. Най-често в драйвера изгарят резистор или кондензатор.

С наличните под ръка на домашния майстор измервателни уреди е доста проблематично да се установи нивото на работоспособност на този елемент. Затова се препоръчва просто да го замените с изправен с аналогични параметри.

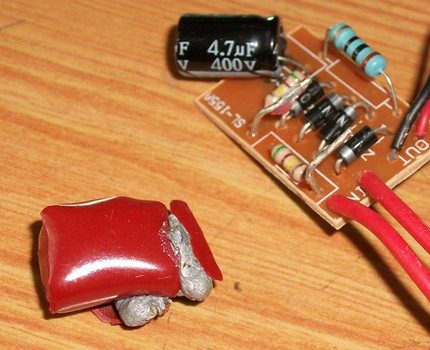

Причините, поради които кондензаторът се поврежда, могат да бъдат първоначален заводски дефект или редовно прегряване на модула в резултат на некачествен топлоотвод.

Намирането на подходяща част в магазините за осветителна техника не винаги е възможно. По-добре веднага отидете на радиопазар или на място за продажба на радио-електроника и там се опитайте да намерите нужния елемент.

Когато тя бъде купена, ще е необходимо да демонтирате неизправния възел и на негово място да поставите работния елемент.

За правилното извършване на разглобяване и ремонт на светодиодни крушки няма да е необходимо сложно, скъпо оборудване. За отстраняване на възникналите неизправности ще помогне минимален набор от прости инструменти.

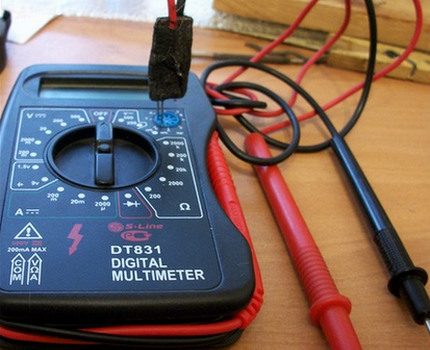

Мултиметърът ще позволи да проверите наличието на напрежение във веригата, ще даде възможност да откриете наличие на прекъсвания и ще покаже доколко са работоспособни останалите детайли на схемата.

Мултиметърът представлява универсален уред, предназначен за измерване на основните базови параметри на различни електронни изделия. С негова помощ можете да разберете в какво състояние са светодиодите на всяко LED изделие.

Температурата на нагряване в момента на спояване не трябва да надвишава 260°. Обикновеният поялник загрява по-силно, затова на върха му трябва плътно да навиете парче медна жица с напречно сечение не повече от 4 mm. Колкото повече успеете да удължите върха, толкова по-ниска ще бъде работната му температура.

Поялно устройство с канифол и спойка ще е необходимо за възстановяване на прекъсвания, открити във веригата, и последваща смяна на повредени части и елементи.

С отвертка с малки размери ще успеете внимателно да отделите от корпуса на лампата управляващите елементи, а с тънък, здрав канцеларски нож ще успеете деликатно да откачите детайлите от монтажната печатна платка.

Също така често потребителите се сблъскват с такива проблеми като мигане на крушките и горене на лампите при изключен ключ. Каква е причината за тези неизправности и как да ги отстраните, говорихме в други наши статии:

• Защо мигат LED крушките: търсене на неизправност + как да се поправи
• Защо светодиодните лампи светят при изключен ключ: причини и решения

Изводи и полезно видео по темата

Как да отстраните характерните повреди на светодиодната крушка с цокъл E27. Подробна инструкция за разглобяване на изделието, интересни практически съвети за използване на подръчни инструменти.

Подсказки как коректно да свалите от уреда колбата, без да я повредите в процеса.

2020-04/1585745834_remont-svetodiodnyh-lamp.mp4

Прост начин да поправите крушка от LED-тип без използване на поялник. Вместо запояване се прилага специална електропроводяща паста.

Пълно описание на работата по изделията на търговската марка «Космос», която е собственост на KOSMOS Group, контролираща около 25% от вътрешния пазар на прогресивна и икономична продукция за създаване на качествено осветление.

Как да поправите LED-крушка от тип «царевица». Особености на процеса на разглобяване, конструкционни нюанси и други познавателни моменти. Съществено увеличение на срока на експлоатация на изделието след извършване на всички работи.

Светодиодната крушка е практичен източник на осветление. Единственият минус на това изделие е високата в сравнение с други модули цена. Правда е, че LED-уредите са надеждни и обикновено изцяло изработват своя срок на експлоатация.

А ако внезапно в процеса на експлоатация възникнат повреди, по-голямата част от тях ще може да се отстранят със собствени ръце. Необходимите инструменти ще се намерят у всеки домашен майстор, а да отделите време за ремонтни работи също няма да представлява никакъв труд.

Умеете ли самостоятелно да поправяте светодиодни лампи и можете ли да допълните изложения от нас материал с ценни препоръки? Пишете съвети в коментарите към статията, добавяйте уникални снимки – много начинаещи, които нямат опит в ремонта на светотехническа продукция, ще ви бъдат благодарни.
