Цоколи на светодиодни лампи: видове, маркировка, технически параметри + как да изберем подходящия

Цоколът е онази част от лампата, с която се свързват към патрона. Изделията осигуряват плътно прилепване на контактите, през които осветителното тяло получава захранване. Всички съществуващи патрони са разделени на категории и могат да работят само в тандем с лампа, която има подходящ цокол.

Затова при избора на осветително устройство преди всичко се обръща внимание именно на този параметър. Предлагаме да разберете какви биват цоколите на светодиодните лампи, каква е спецификата на приложение на различните устройства и как да изберете подходящ вариант.

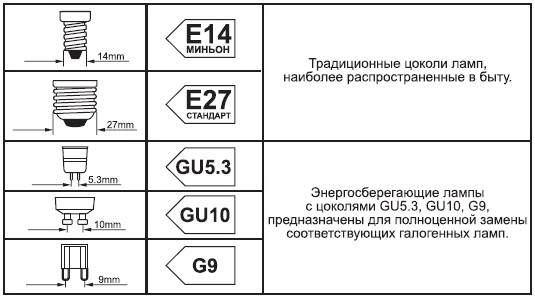

Видове цоколи на лампи със светодиоди

Един от критериите, по които се различават светодиодните лампи, е видът на цокола. Всички те могат да се разделят на две обемни категории — резбови и контактни. Вътре в групите съществуват много видове, но сред тях има пет най-популярни.

Е27. Използват се за всички стандартни осветителни тела, а за тези, при които светлинният поток надхвърля 1200 Lm, се прилага само този тип. Като правило лампите Е27 функционират в условия на променлив ток и при напрежение 220 V.

Е14. Приложим е за всички варианти на типични осветителни тела, но с миниатюрни размери. Лампите с Е14, които още наричат «миньон», имат интересни форми: свещ, гъба, топка.

GU10. Има двущифтов съединител, въртящо закрепване. Използват се за таванни осветителни устройства под формата на LED-лампи с типоразмер MR16.

Източникът на светлина, поставен в патрона, се задържа от специална ключалка, поради което те са търсени на места, където се наблюдава вибрация или други външни въздействия.

GU5/3. Използват се в осветителни тела с лампи, работещи на светодиоди, от рефлекторен тип MR16 за декоративно осветление. Захранват се както от мрежа 220 V, така и от 12 V.

G13. Използват се за тръбообразни лампи Т-8 и Т-10. Монтират се в таванни панели, които най-често се срещат в офисни помещения за целево осветление на работни места.

Преди да закупите нова лампа за вашето осветително тяло, трябва да определите вида на цокъла, използван в него. Видовете на тези елементи са много и далеч не всички са взаимозаменяеми (+)

Първите два вида са резбови. За да свържете изделието с такъв цокъл и патрон, тя се завива като обикновена лампа с нажежаема жичка.

Останалите три вида са контактни или щифтови. Тези цоколи са оборудвани с изводи във вид на щифтове, намиращи се на края на лампата.

По-малко популярните резбови цоколи са Е10, използвани в лампи, осветяващи вътрешното пространство на хладилници, и Е42 — за улични лампи.

Светодиодните осветителни тела, широко използвани от дизайнери, са оборудвани с преходни елементи G4, GU4, G9.

Характеристики на държачи с резба

Резбовите изделия са най-купуваните варианти на цоколи. Оборудват с тях торшери, настолни лампи, осветителни тела, фенери. В бра, малогабаритни настолни лампи, окачени осветителни тела и полилеи по-често се използва лампа E14.

LED лампите с такъв преходник постепенно изместват от домашния бит лампите с нажежаема жичка, «икономичните».

Източникът на светлина с цокъл Е27 е по-съвършен аналог на 90 W лампа с нажежаема жичка. При мощност 11 W, тя осигурява същата осветеност като нейния по-мощен прототип

За осветителни тела с голяма мощност най-подходящи са цоколите Е40. Те се използват в промишлени цехове, в улично осветление.

Има и по-малко търсени видове резбови цоколи:

• Е10, Е12, Е17 — малки с диаметри 10, 12 и 17 mm съответно;
• Е5 — микроскопичен с диаметър 5 mm;
• Е26 — среден.

Резбовият цокъл е прикрепен към крушката посредством лепилно съединение. Ако се наложи да смените лампата, трябва да го правите внимателно, иначе цокълът може да се отчупи. В случай че това все пак се случи, трябва да обезточите осветителния прибор.

Следващото нещо, което трябва да направите, е внимателно да извитите повредения цокъл с помощта на клещи. А по-добре, за да избегнете подобни ситуации, съветват при смяна на лампа да натривате резбата с графит.

Особености на GU10, GU5/3, G13 и G23

GU10. При светодиодните лампи държачът GU10 е устроен нестандартно. На краищата на контактите му има разширения, които здраво задържат осветителния елемент в патрона.

Цокълът от този вид е щифтов. Неговите контакти са разположени на разстояние 1 cm. Допълнението под формата на буква U говори за наличието на конструкционни особености на прибора (+)

Светодиодният източник на светлина с този цокъл наред със същите параметри като при халогенния аналог, притежава редица предимства.

Тя има по-интензивна светлина, значително по-голям експлоатационен живот, минимална консумация на енергия. Основното предимство е, че тя практически не се нагрява.

Уредите с цокол GU10 се захранват от мрежа 110 – 220 V. Обикновено лампите с такъв държач се комплектоват с рефлектор за придаване на определена насоченост на светлината.

С производството на нисковолтови осветителни елементи се занимава ограничен брой производители. Това се обяснява с тясната сфера на търсене — чисто локална осветителна система.

Дизайнерите ги използват за интериорно осветление. Те са идеални за осветителни тела от тип „сплот“.

GU5/3. В керамичната основа GU5/3 се намират проводници, поставени в защитна обвивка. Вносните изделия се експлоатират при напрежение 12/24 V.

Но в Русия по-често се срещат лампи с такъв цокол, адаптирани към обичайните 220 V. С мрежата те се свързват чрез клеми, което е по-надеждно.

Щифтовият цокол G4 често присъства в малките точкови осветители, които намират приложение в декоративното оформление

Светодиодните лампи G4 често се използват за замяна на нисковолтови халогенни осветители в полилеи.

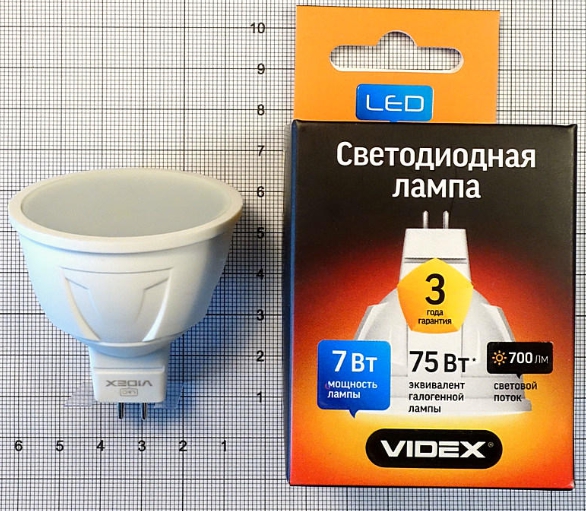

Контактите са разположени на разстояние 5,33 mm един от друг. Луминесцентните лампи, в които са използвани GU5/3, представляват аналог на халогенни мултифасетни рефлектори и са енергоспестяващи.

G13 и G23. Те се монтират не само в светодиодни лампи Т8, но и в осветителни тела от тип „Армстронг“, ЛСП и др. Разстоянието между контактите е 1,3 cm.

G23 са предназначени за лампи във форма “U”. В конструкцията му е включен стартер. Пускът се осъществява с помощта на дросел, обикновено разположен в корпуса на осветителното тяло. Мощността на такива уреди е от 5 до 14 W, вкарват ги основно в настолни лампи.

Цокол щифтов байонет

На корпуса на това свързващо устройство има специални щифтове. С тяхна помощ цоколът се свързва с патрона. При разработването на изделието бе поставена конкретна цел – да се направи така, че осветителното тяло да придобие по-компактни форми, а времето за смяна на крушките да се съкрати.

Кръглите странични щифтове (2 бр.) са разположени симетрично на основата. Те се закрепват в предвидените за това прорези на патрона, а след това се завъртат на ¼ оборот за по-добро фиксиране.

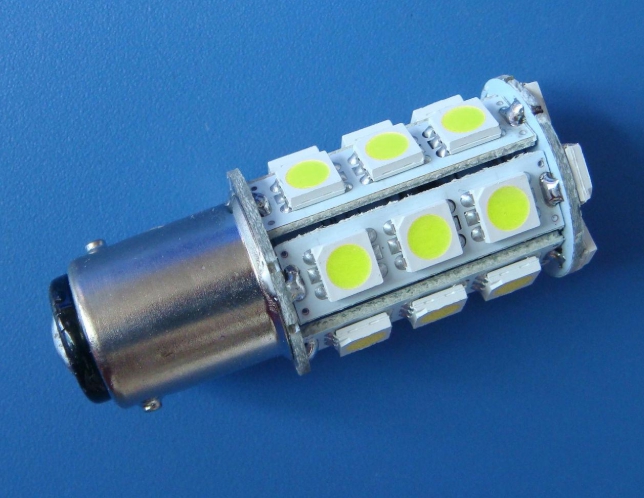

На снимката светодиодна крушка с цокол bayonet, маркировка – BA15D. Размери на осветителното тяло – 22*60 mm, напрежение – 0,5-1 V

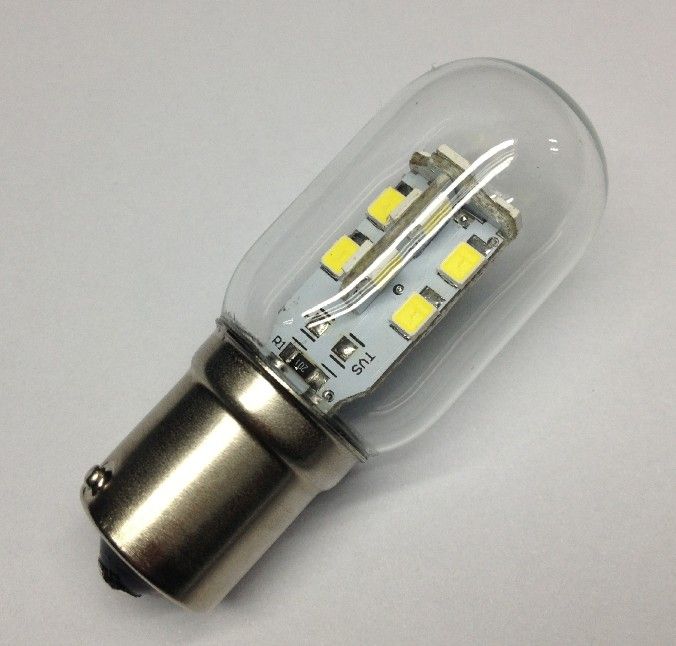

Един от видовете щифтови изделия е цоколът ВА с несиметрични странични контакти. Използва се в автомобили. Своеобразната конструкция позволява по особен начин да се постави лампата в патрона и да се фокусира светлинният поток на фаровете.

В някои страни, основно англоговорящите, щифтовите съединители се обозначават с BC, съкращение от Bayonet Cap, в Европа — B22d, в Русия — 2Ш22.

Аналог на европейския B15d е отечественият 2Ш15 и на английски — SBC, пълното име — Small Bayonet Cap. MBC/MBB съответства на руския 1Ш9 и европейския Ba9s.

Рядко срещани държачи

Някои видове от тези неразделни елементи на осветителното тяло се срещат доста рядко. Към тях спадат и устройства с вдлъбнат контакт.

Характеристика на редки типове цокол

С вдлъбнат контакт. Принадлежността към този вид се посочва от присъствието на символа «R» в маркировката. Използват се в лампи с малки размери и малко тегло.

Софитни «S». Има варианти на разположение както от едната страна на тръбната лампа, така и от двете. Такива цоколи са подходящи в осветителни тела, използвани като подсветка на огледала, в бани, както и в автомобилни салони.

Цокъл софитен с контакти, разположени от противоположните страни на лампата. Някога са ги използвали само за осветление на сцена, откъдето идва и такова название.

Фиксиращи «Р». В кинопроектори, фенери, прожектори се използва цокъл «Р» — фиксиращ. По конструкция той напомня софитен. Разликата е в присъствието на допълнителна разсейваща площадка.

Посоката на необходимия светлинен поток се задава от сглобяема леща. Конструкцията се използва за кинопроектори, прожектори, фенерчета.

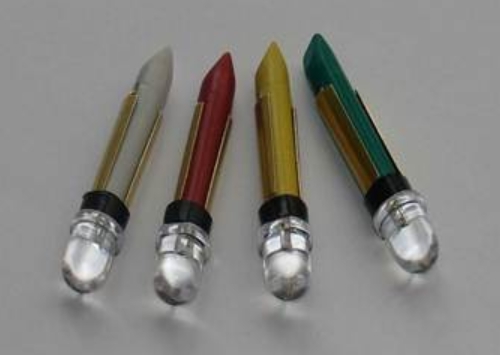

Телефонен «Т». Този тип се използва в лампи, използвани като подсветка, в пултове, табла на инструменти в автомобили.

Цокъл Т6,8 се използва в крушки КМ (комутаторни). Цифрата след Т означава, че контактните проводници са разположени на разстояние 6,8 мм един от друг.

В Европейския съюз се използват крушки КМ с по-малки размери. По цокъл се маркират като Т4,5; Т4,6; Т5,5.

Стъклени и кабелни вариации

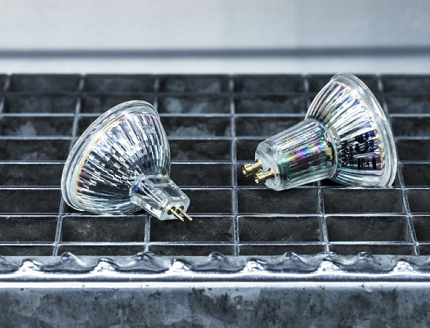

Сред голямото разнообразие от светодиодни лампи съществуват и такива, които се наричат безцокълни. Този елемент присъства, но е стъклен, както и самото осветително тяло.

Използването им е тяснопрофилно. Срещат се най-често в автомобилната индустрия. Когато в началото на маркировката стои символът «W», това означава, че това е лампа със стъклен цокъл.

На нейната основа има токови изводи. Чрез тях става контактът на стъкления цокъл с патрона. Цифрите, присъстващи в маркировката, показват дебелината на стъклената част. След тях следва знакът «х» и размерът на цокъла по ширина.

Не толкова често се срещат и кабелни цоколи (К). Областта им на приложение са проекторни лампи.

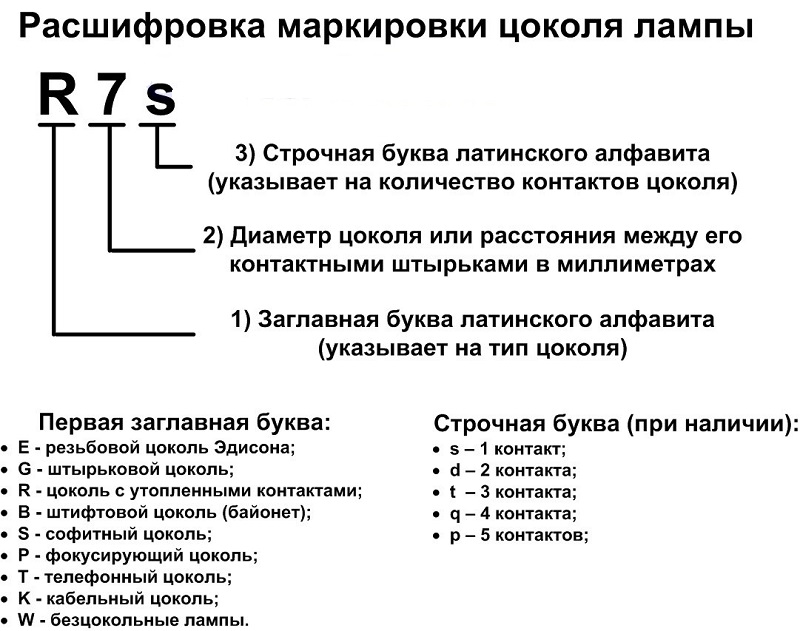

Как да разчетем маркировката?

В обозначението на тези изделия влизат няколко символа под формата на букви и цифри. Последните показват разстоянието между контактите или диаметъра на съединителната част.

Символите, които свидетелстват за принадлежността на цокъла към определен тип, се разчитат по следния начин:

• «Е» — цокъл на Едисон, т.е. резбов;
• «G» — щифтов;
• «R» — оборудван с вдлъбнат контакт;
• «Р» — фокусиращ цокъл, който позволява лампата да се постави в нужното положение;
• «В» — байонет или щифтов;
• «F» — има един щифт;
• а — щифтът има форма на цилиндър;
• b — оборудван с назъбен контакт;
• с — показва оригиналната форма на щифта;
• «S» — софитен;

Броят на контактите се обозначава с определен символ: един контакт — s (single), d — двойка (duo), t (tres), q (quatro), p (penta) — три, четири и пет контакта на тора съответно;

Уточненията се обозначават с буквите U, V, A. Първата обозначава енергоспестяващи лампи, втората — уред с коничен край, третата — автомобилни лампи;

При обозначаване на цокъла се използва схема A00bC, където първият символ (А) е типът на цокъла, вторият — неговите размери, b — броят на контактите, C — допълнителни данни. Последният маркер може и да го няма (+);

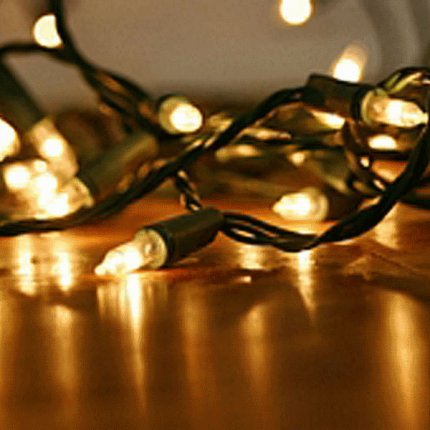

Щифтовите модели със символ «Х» присъстват в точковите осветители. Тъй като потокът има ясна посока, с тяхна помощ се поставят нужните акценти в помещението. В лампите със специално предназначение се прилагат модели «Y» и «Z»;

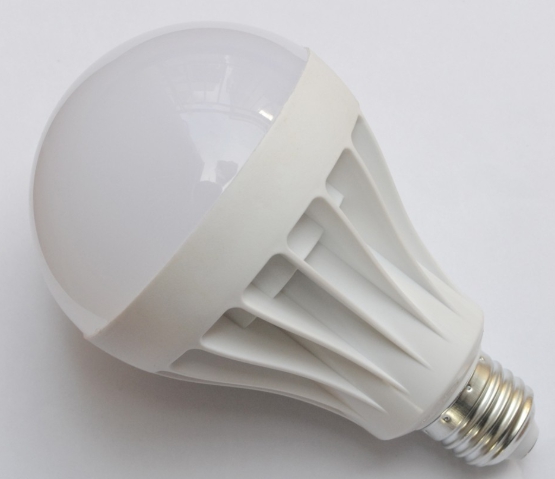

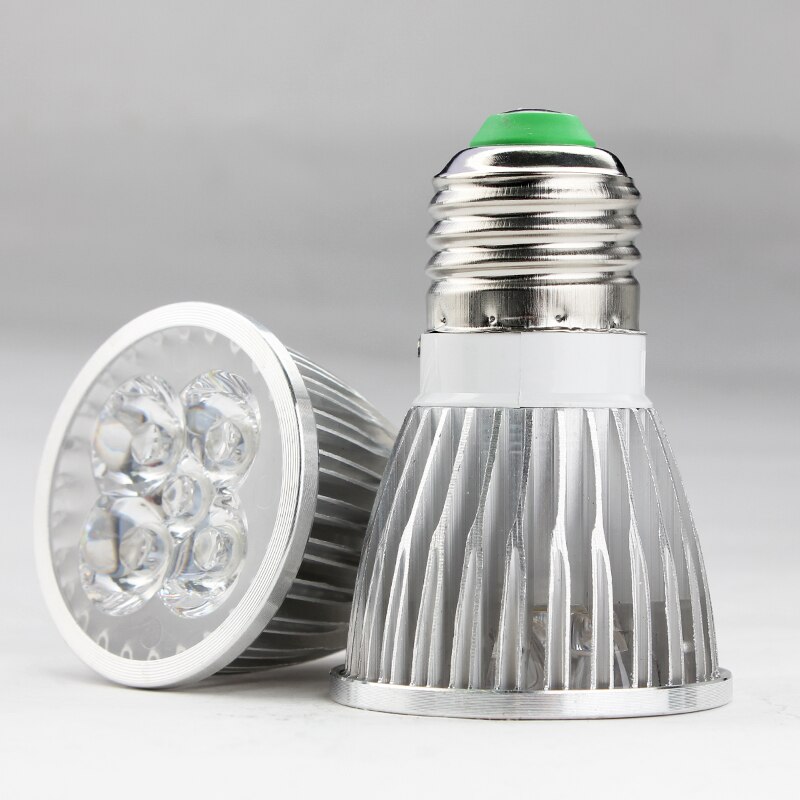

Светодиодна лампа с цокъл Е27. Използва се без допълнителни устройства в мрежа 220 V. Не работи при наличие на електронни димери;

Надписът E14U обозначава, че цокълът е винтов и има диаметър 14 мм. Самата лампа е енергоспестяваща. Маркировката BA9 указва диаметър 9 мм, кръгли щифтове, разположени симетрично;

Как правилно да изберем нужния цокол?

По този критерий изборът се осъществява доста лесно: трябва да се вземат предвид параметрите на осветителя, който е наличен;

Производителите произвеждат множество светодиодни осветителни устройства. С тях могат да се заменят както лампи с нажежаема жичка, така и халогенни;

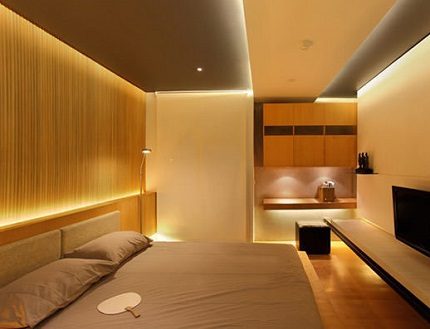

За първата група взаимозаменяеми са цоклите Е14, Е27, Е40. За втората — GU10, G4, GU5.3. В вградените лампи, използвани за подсветка на мебели, се прилага цокъл GX53;

При избора трябва да се знаят някои нюанси:

1. Моделите с държачи G9 са проектирани само за 220 V;
2. Ако в схемата присъстват електронни ключове и димери, не могат да се използват малки лампи с цокли Е14 и Е27.
3. Тъй като има много варианти на осветителни тела с щифтови конектори, при избора лесно може да се допусне грешка. Поради тази причина не трябва да изхвърляте изгорялата крушка.

Към LED източниците на светлина производителите адаптираха почти всички видове цоколи. За да работи уредът стабилно и дълго, трябва да се вземе предвид и допустимата мощност за определено осветително тяло.

Така, ако ограничението за този параметър е 40 W, то не може да се монтира LED крушка, предназначена за 6 W.

За допълнителните параметри на избора на LED осветителни тела прочетете в тази статия.

Изводи и полезно видео по темата

Общ преглед на основните видове цоколи:

Особености на избора на примера на LED крушки Philips:

При покупката на LED крушки трябва, преди всичко, да се гледа цоколът. Неговата геометрия трябва да съвпада с конфигурацията на патрона. Когато осветителните тела са необходими за мощно оборудване, ориентир трябва да бъде техническата документация.
