Видове цоколи на осветителни лампи: стандартна маркировка и разновидности на цоколи за електрически крушки

Съществуват различни видове цоколи за осветителни лампи. Липсата на единен стандарт се дължи на размера и мощността на осветителното тяло, средата, в която работи, наличието на физическо въздействие и много други фактори. Всички видове патрони и цоколи имат утвърдена маркировка, в съответствие с която трябва да се извършва покупката.

Предназначение на ламповия цокъл

Ламповият цокъл има две предназначения:

• Осигуряване работата на уреда. Цокълът и патронът имат контакти, при свързването на които става захранването на източника на светлина от електрическата мрежа.
• Възможност за смяна на лампата в случай на повреда или необходимост от замяна с устройство с други параметри. Съединението “цокъл-патрон” трябва да осигури безопасност и леснота на извършване на тази операция.

Някои видове осветителни уреди нямат цокъл. Те се присъединяват към електрическата верига с помощта на гъвкави проводници.

Като правило, този вариант се използва за лампи с малка мощност, които са подложени на физическо въздействие или вибрации. Съединението “патрон – цокъл” в този случай ще бъде слабо място, вследствие на което ще настъпи прекъсване на контакта.

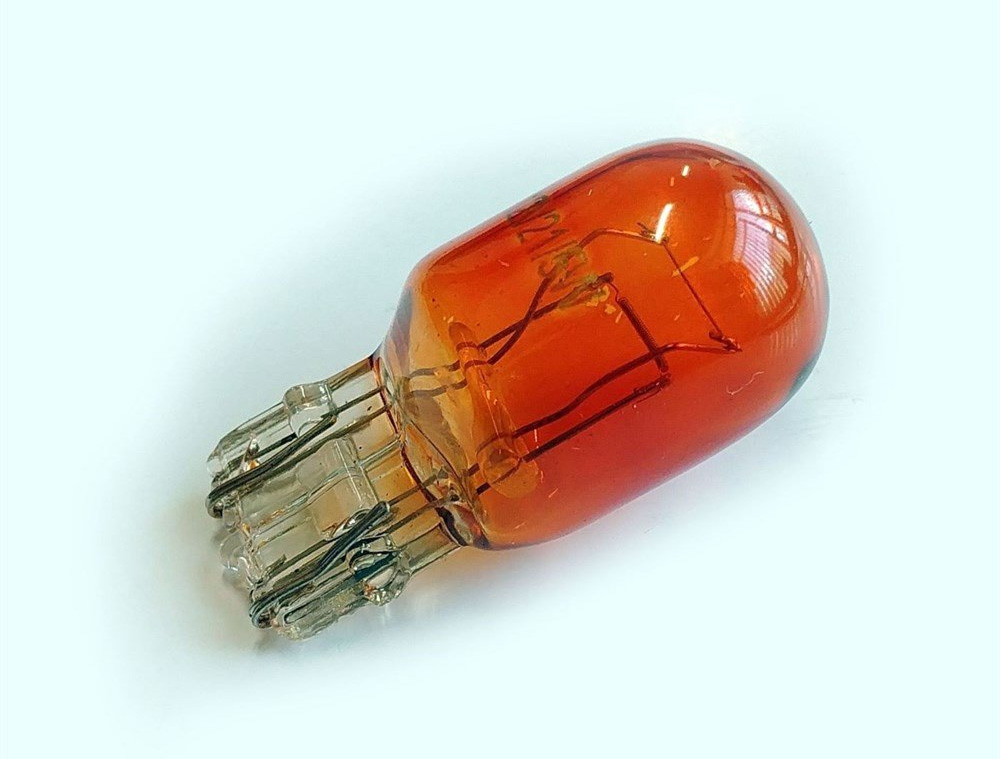

Безцокълната лампа W5W е предназначена за 12 V. Произвежда се за автомобилна осветителна система, където уредът работи в условия на вибрации и повишено трептене.

Разновидности на съединителите за осветителни уреди

В много страни отдавна са реализирани стандарти, касаещи осветителните уреди. Сега, в периода на глобализация, могат да се купят устройства от различни производители, включително и чуждестранни. Ето защо броят на видовете връзки е много голям.

Тип “E” – цокъл на Едисон

Най-старият вид свързване на източника на светлина към електрическата мрежа – стандартният и познат цокъл на крушката под формата на винтово съединение. Цифрата в маркировката, посочена веднага след буквата “E”, обозначава диаметъра на резбата в милиметри. Общо съществуват 10 типоразмера на цокъла на Едисон.

Лампите с микроцокол “E5” често са монтирани в чуждестранна битова техника, уреди и табла за управление.

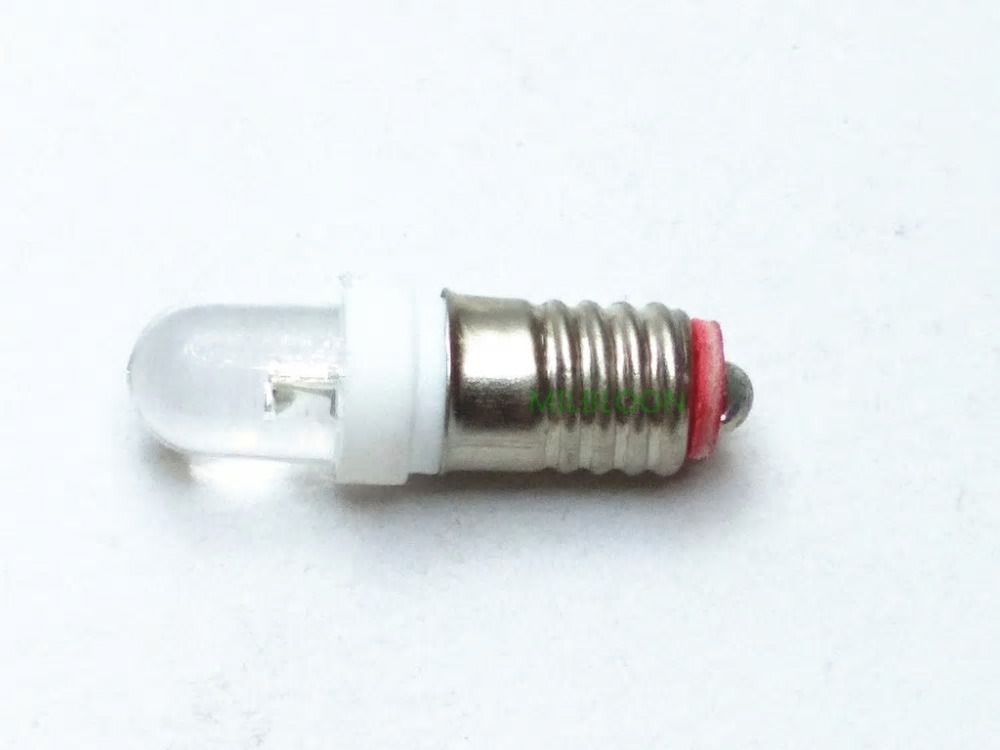

Дванадесетволтова светодиодна лампа за постоянен ток от формат “E5”. Със същия микроцокол може да се закупят устройства, предназначени за напрежение 6, 14 и 28 V.

Миниатюрен цокол “E10” се използва за осветление на хладилници, фурни и подобно оборудване.

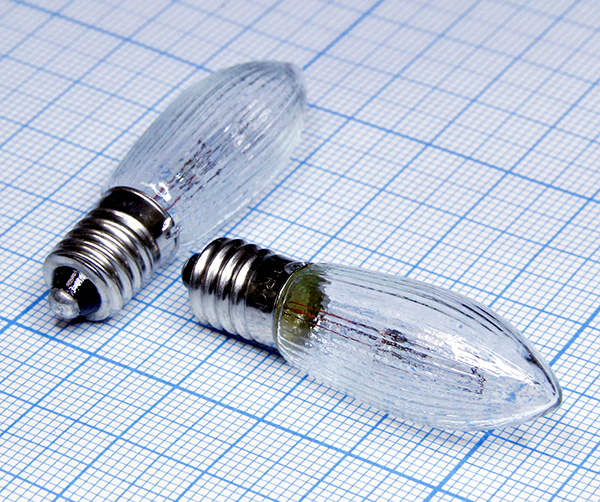

Крушките за коледни гирлянди са оборудвани с връзка “E10”. За този формат най-често могат да се намерят светодиодни или неонови източници на светлина.

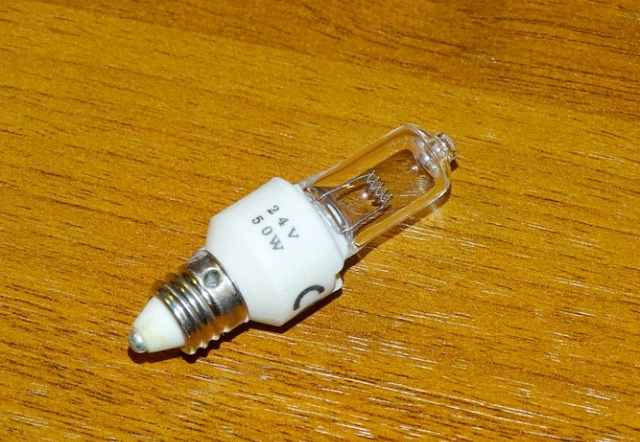

Минилюстрови цоколи “E11” често се прилагат в чуждестранно оборудване. За местните апарати се използват осветителни източници с друго свързване.

Тази дванадесетволтова лампа с нажежаема жичка работи на постоянен ток с напрежение 24 V. Използва се в медицинска техника.

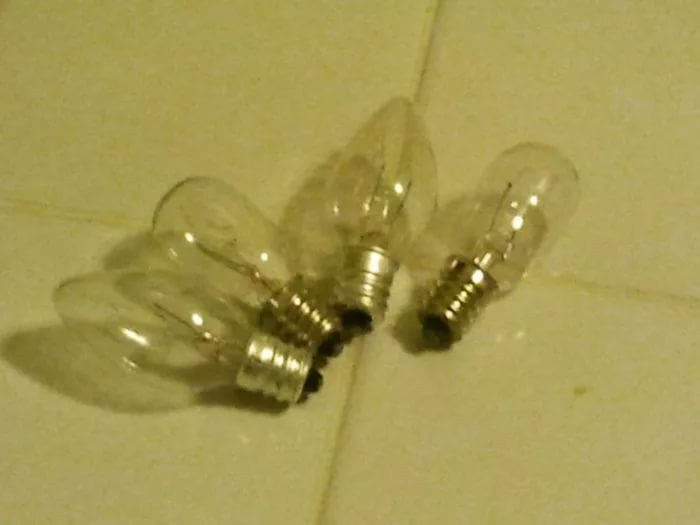

Формат “E12” се използва за вътрешно осветление на битови уреди и в импортни полилеи.

Такива крушки работят от стандартна мрежа 220 V. Рядко могат да се намерят в продажба, затова цената им е доста висока.

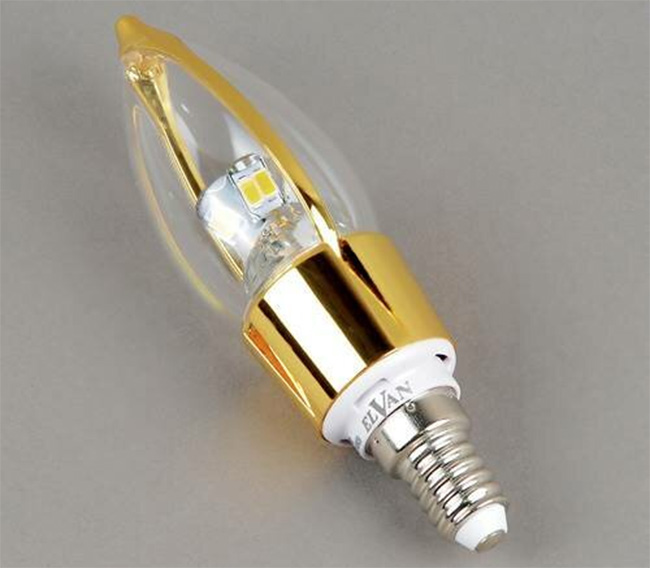

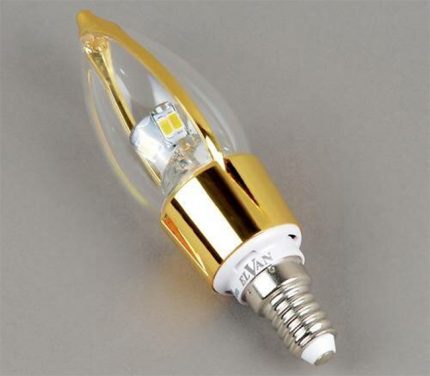

Формат “E14” често се нарича “миньон”. Това е един от стандартните цоколи на територията на бившия СССР.

Много полилеи, торшери, бра са оборудвани с осветителни тела с патрони за резба 14 mm.

За цокол “E14” могат да се закупят както обикновени евтини лампи с нажежаема жичка, така и скъпи енергоспестяващи светодиодни изделия на известни фирми.

Осветителните тела в САЩ и Канада имат три формата на винтово свързване. Един от тях е “E17”.

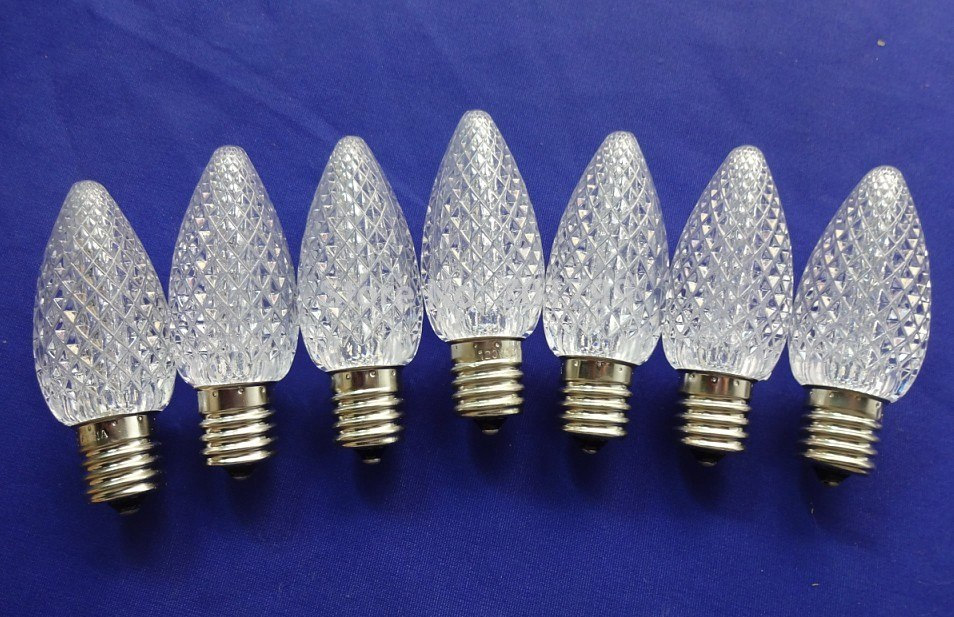

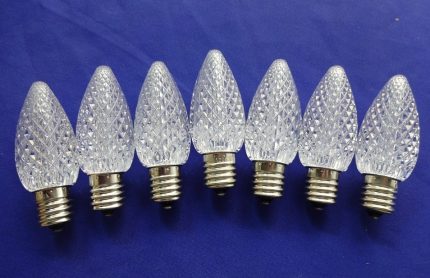

Тези лампи с оригинален дизайн са произведени в САЩ и са предназначени за 110-120 V. За нашите мрежи, без предварителна модификация на напрежението, те няма да са подходящи.

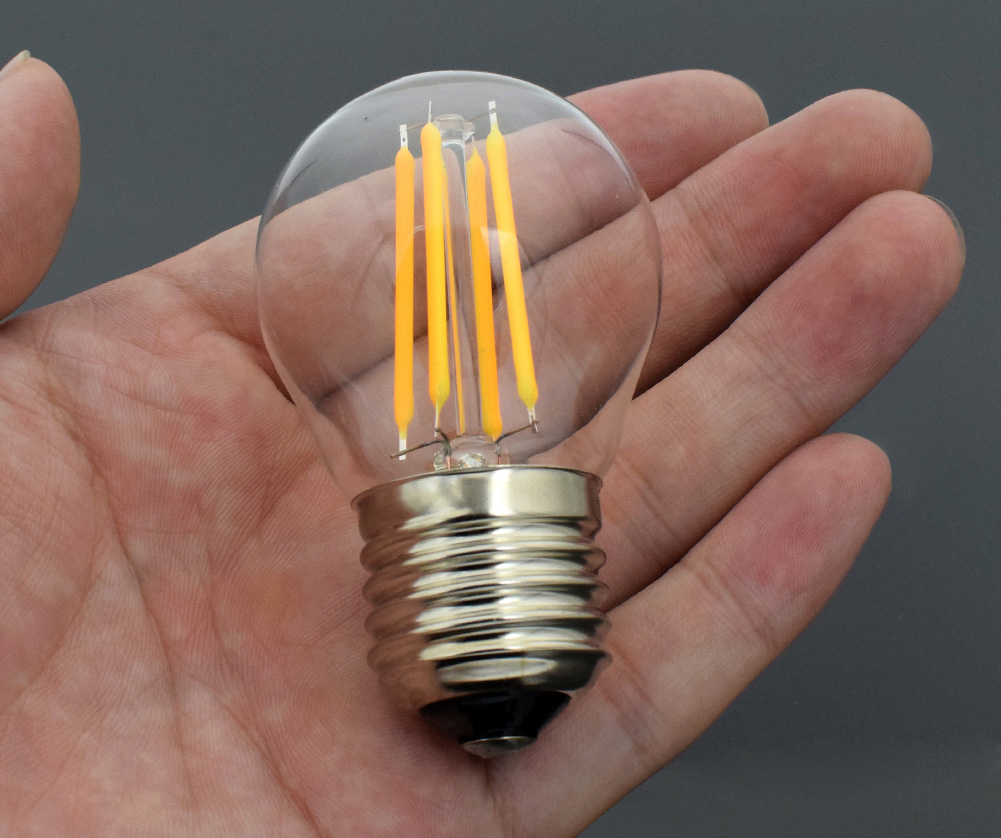

Вторият американски формат е “E26”. Той е дори по-разпространен от предишния.

Тази светодиодна крушка работи на напрежение 110-120 V. За формата “E26” има и по-евтини, но по-малко икономични аналози на основата на нажежаема жичка.

“E27” е най-популярният формат в Русия. Източници на светлина за този цокол могат да се намерят практически във всеки магазин. Заради неговата разпространеност именно за този стандарт се произвеждат повечето лампи.

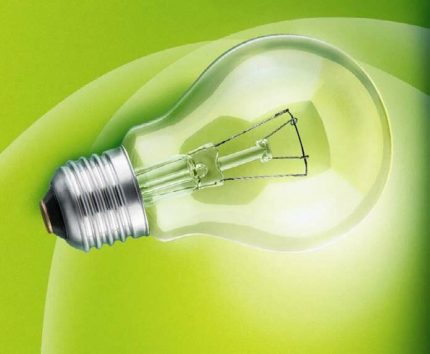

Най-обикновените и познати на всички лампи с нажежаема жичка за цокол “E27” са проектирани за 40, 60, 75 или 100 вата

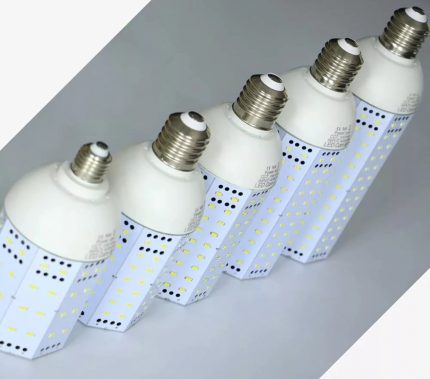

Още един северноамерикански формат “E39” е предназначен за мощни източници на светлина.

Всъщност лампите от формат “E39” могат да се ввинтят в цокол с по-разпространения размер “E40”. Но трябва да се помни, че те работят при напрежение 110-120 V

Последният в този списък формат “E40” е стандартен за Русия. За него се произвеждат мощни осветителни уреди, поставяни например на стълбове за улично осветление.

Обикновено за формат “E40” се произвеждат мощни лампи с нажежаема жичка, както и диодни и газоразрядни, които консумират от 100 до 1000 W

В момента делът на лампите с цокол на Едисон намалява. Това се дължи на използването на по-миниатюрни и икономични източници на светлина. Въпреки това в Русия използването на резбово съединение все още е най-популярно.

Тип “B” – байонетен цокъл

Байонетното (щиково, щифтово) съединение става чрез вкарване и завъртане. Използва се в много отрасли, включително и в електротехниката. Основната област на приложение са осветителните уреди, които функционират в условия на вибрация.

Основно това се отнася за транспорта. Байонетният съединител е стандартен за електрическите системи във Великобритания и някои други страни.

Байонетният тип съединение постепенно заменя класическото резбово. Той е по-прост и в производството, и в използването.

Крепежите с такъв формат се означават с буква “B”, след което следва цифра, обозначаваща диаметъра на корпуса в милиметри.

В зависимост от броя на контактите в края се добавя още една буква:

• “s” (single) – един контакт;
• “d” (double) – два контакта;
• “t” (three) – три контакта;
• “q” (quarto) – четири контакта;
• “p” (penta) – пет контакта.

Форматът на лампата с три и повече контакта се отнася към специфично промишлено оборудване. В бита те не се използват.

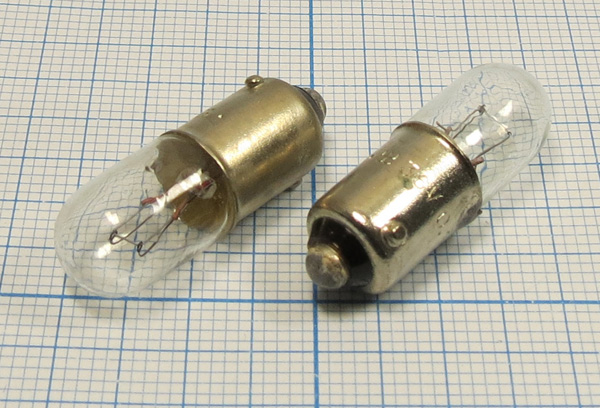

Източникът на светлина с байонетен цокол и един контакт изглежда по този начин. Лампите с нажежаема жичка “B9s” за 120 mA струват около 0,30 €

Автомобилният вариант се обозначава с буквите “BA”. Основната разлика се състои в дължината на щифта. При обикновения цокол този параметър е в диапазона [0,9; 1,1] мм, а при автомобилния минималната дължина започва от 0,64 мм.

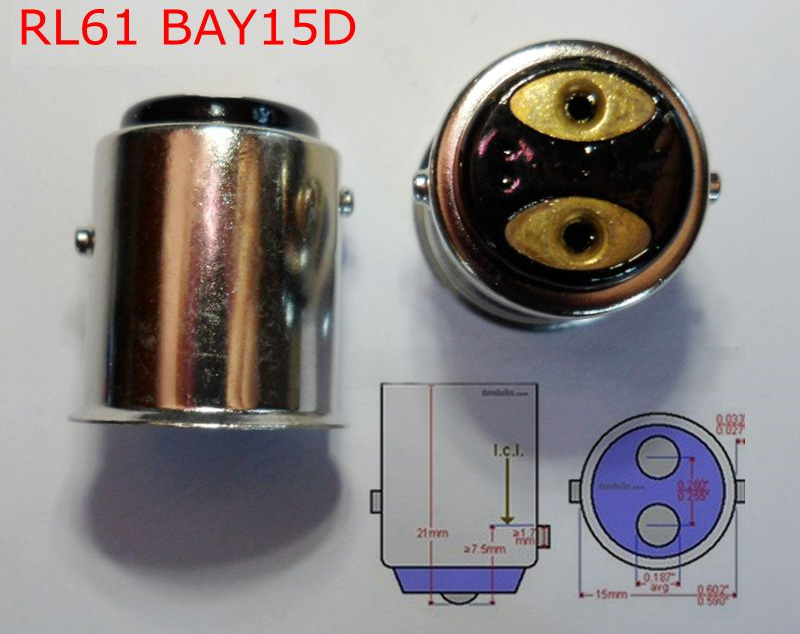

Цоколът BA15d има два оголени контакта. Резбовото свързване тук не е подходящо (както и за всички многоконтактни съединения), тъй като изпъкналостите може да не съвпаднат с пластините на патрона. Затова се използва системата “байонет”.

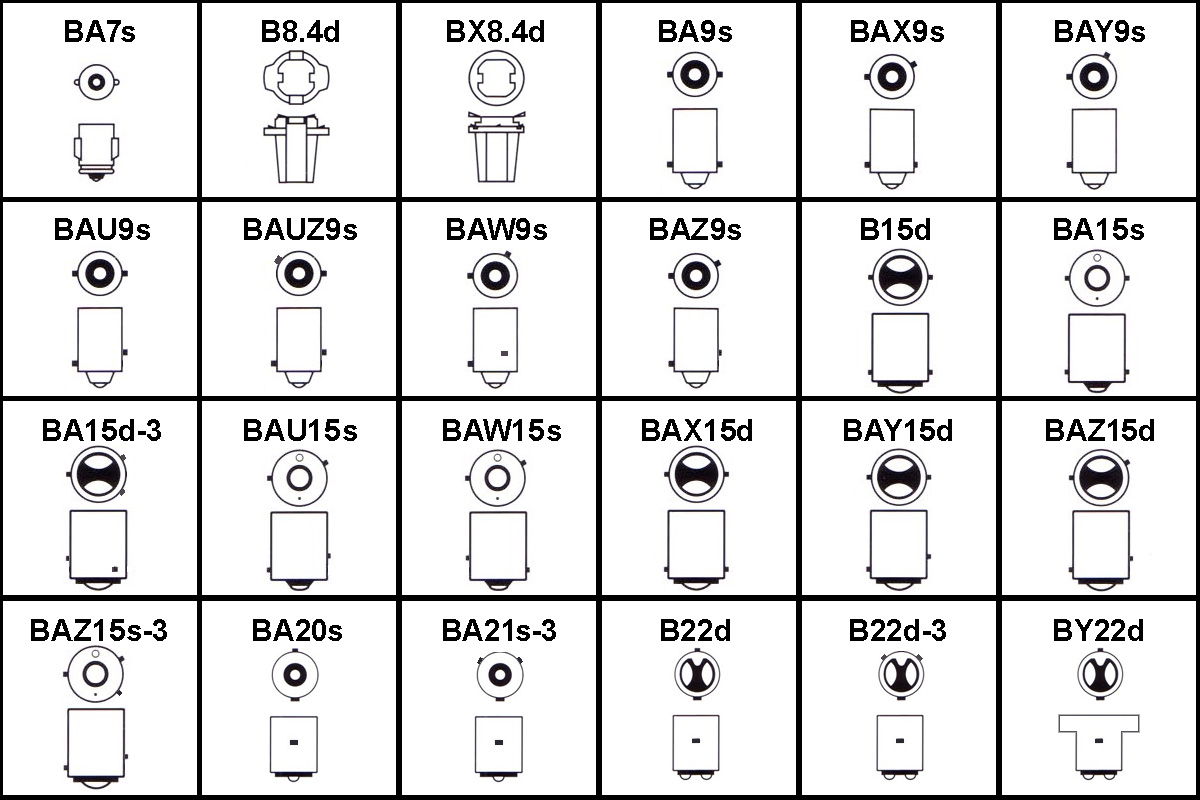

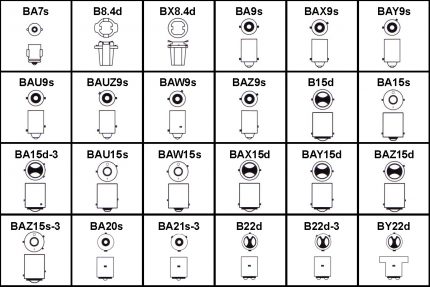

Освен разнообразието, свързано с броя на контактите, съществува още една особеност, която усложнява търсенето на нужния тип байонетен цокол за осветителни лампи.

В стандартното съединение двата щифта са разположени на едно ниво по хоризонтала и ъгълът между тях е 180°. Но ако след “B” или “BA” стои още буква “U”, “X”, “Y” или “Z”, това означава, че щифтовете са разместени спрямо стандартното им положение.

ГОСТ IEC 60061-1-2014 е междудържавен стандарт, който установява, включително и параметрите на цоколите. На схемата е представен списък на “байонетните” формати.

Затова при покупката на байонетни лампи (особено за автомобили) трябва много внимателно да се отнасяте към всяка буква от шифъра, който описва цокола.

Тип “G” – двущифтов съединител

Още един популярен вид на свързване на лампата към мрежата чрез патрон – двущифтов цокол. Използват го при свързване на светодиодни и луминесцентни лампи. Такова закрепване се обозначава с буква от латинската азбука “G”. Цифрите, които следват след нея, обозначават разстоянието в милиметри между щифтовете.

Както и при байонетното съединение, при формата “G” съществуват модификации. Те се обозначават чрез добавяне на една от буквите “U”, “X”, “Y” или “Z” пред цифрите. В този случай ще има някои разлики спрямо базовия формат, които могат да бъдат изразени в дебелината и дължината на щифтовете, наличието на канали и изрези върху цокола.

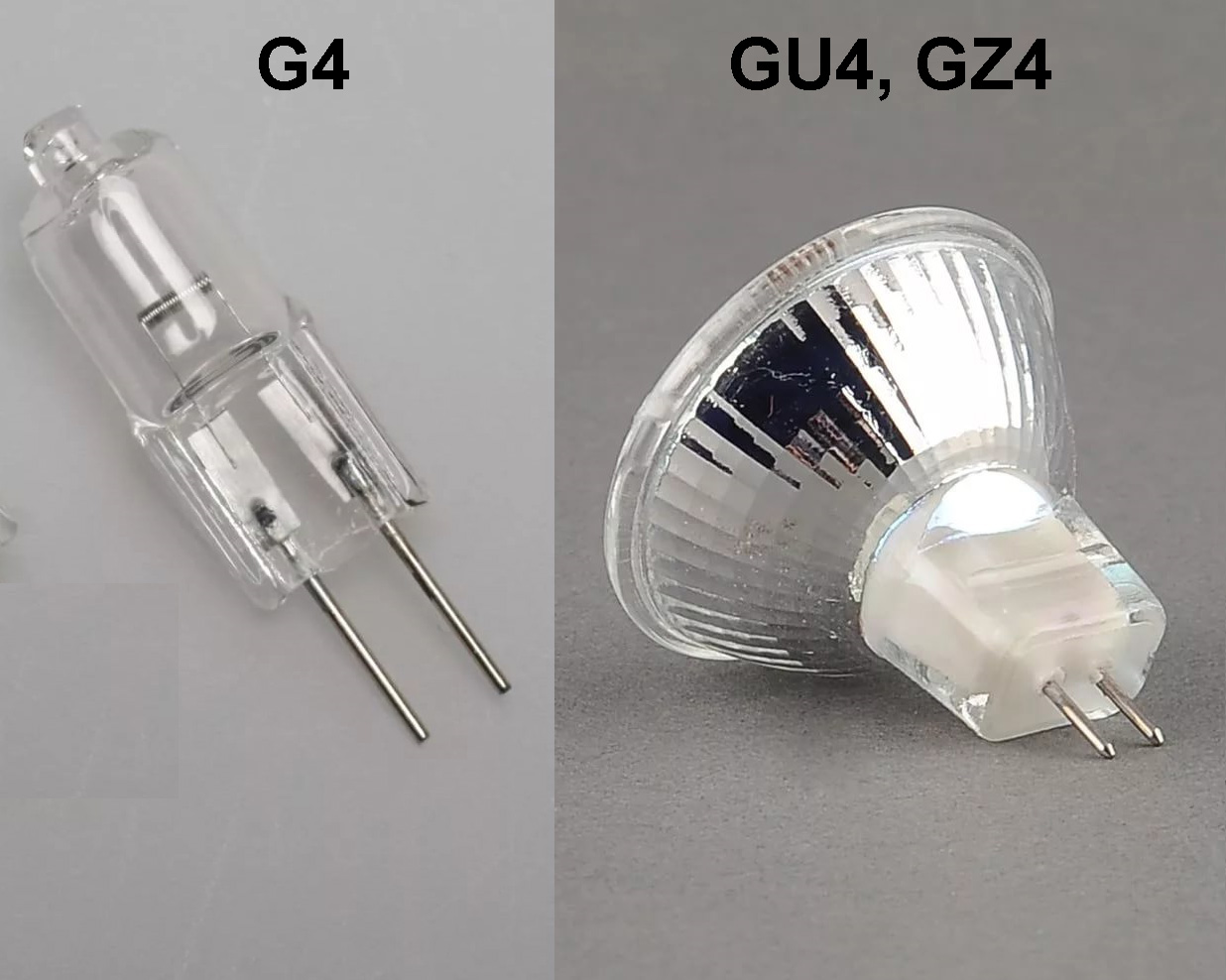

Например, при формата “GU4” щифтовете са по-дебели, отколкото при “G4”, а при типа “GZ4” са и по-дълги щифтовете. Затова трябва внимателно да се отнасяте към описанието на съединителя, тъй като модификациите не са взаимозаменяеми.

Щифтовите цоколи “G4” са най-малките по размер сред този формат. Обикновено с тях се оборудват халогенни и светодиодни лампи с мощност от 3 до 20 W.

Аналогично изглеждат и се използват източниците на светлина със закрепване от тип “G5.3”, “GU5.3”, “G6.35”, “GU6.35” и “G8”.

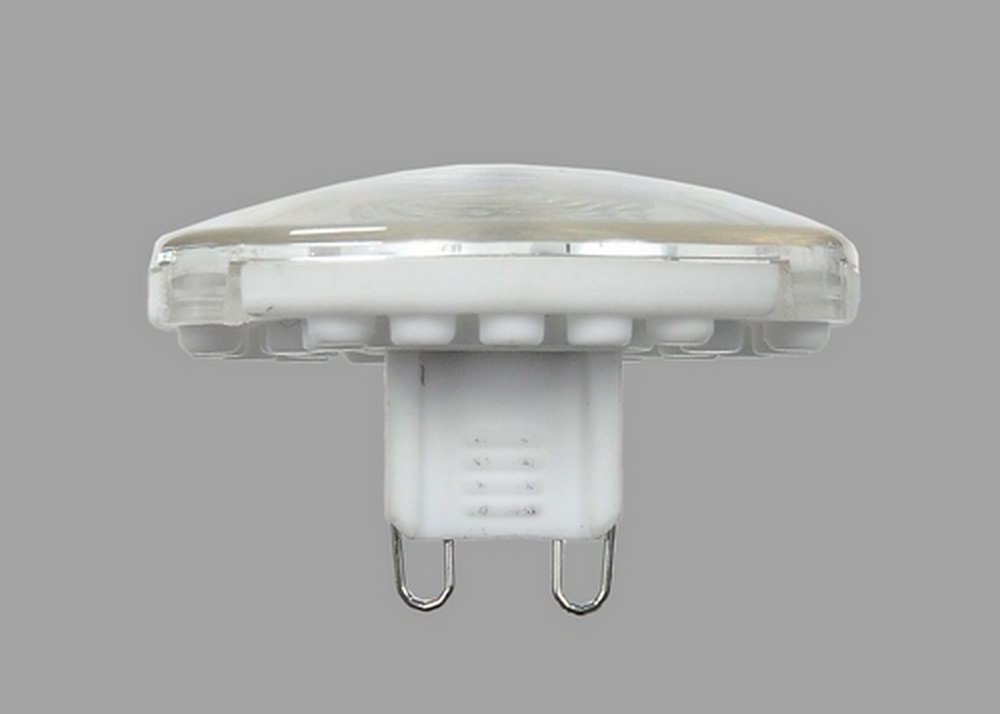

Започвайки от цокол “G9.5”, щифтовете с форма на телче са значително удебелени.

Започвайки от цокол “G9.5”, токопроводящите контакти са значително по-дебели и по-масивни. Трудно се огъват, което често е проблем при поставяне на по-малки лампи.

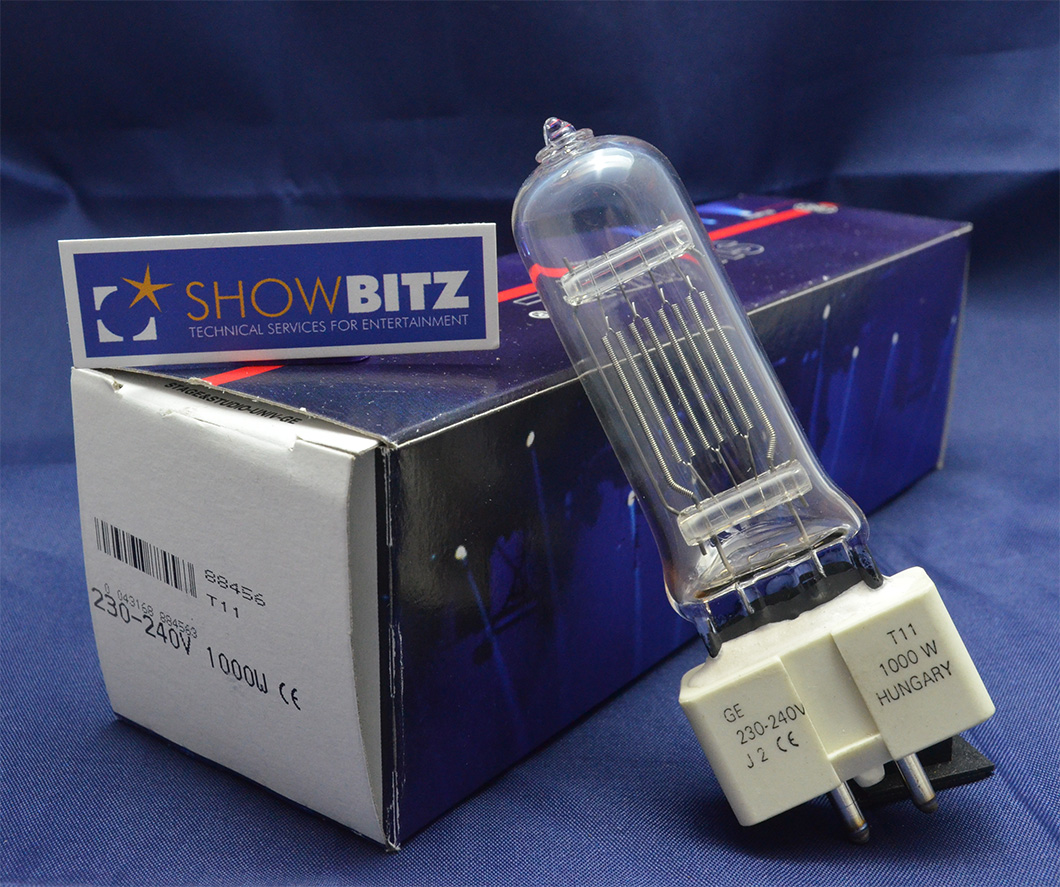

Формат “G9.5” има три подобни модификации с букви “X”, “Y” и “Z”. На вид те са практически еднакви.

Предназначението на лампите от формат “GX9.5”, “GY9.5” и “GZ9.5” е съвсем различно. Това са мощни осветителни тела до 1 kW, работещи с променлив ток.

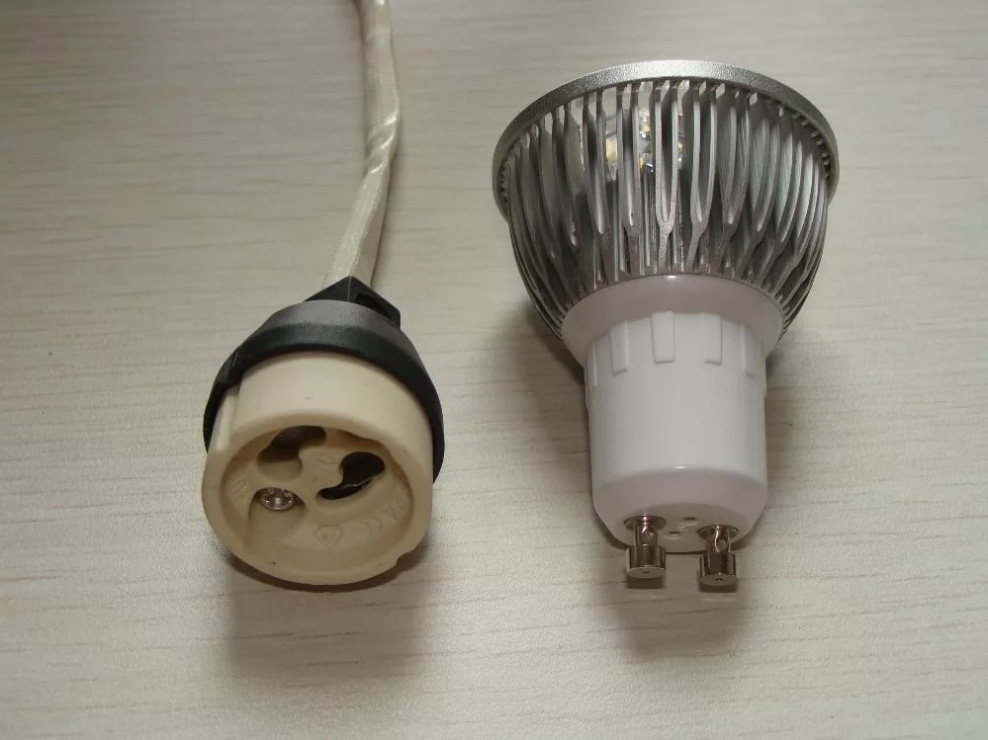

Осветителните уреди с формат на свързване “GU10” и “GZ10” се произвеждат основно в Китай.

Щифтовете на цоколите “GU10” и “GZ10” имат оригинална форма на крачета. С тази връзка се оборудват енергоспестяващи лампи, произведени в Китай.

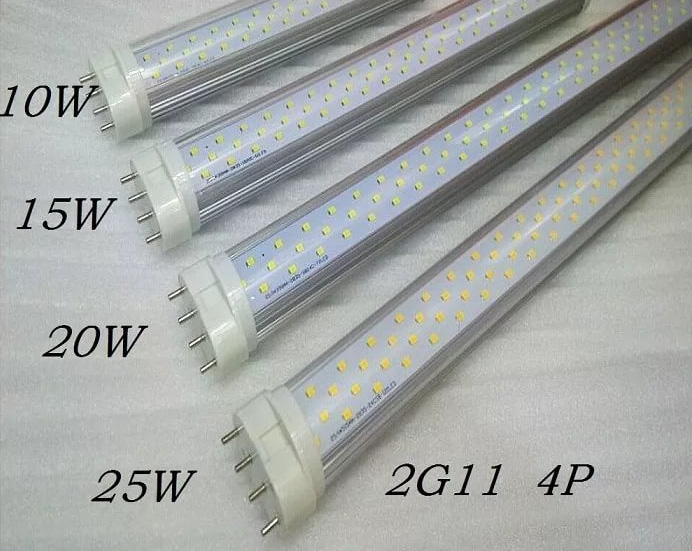

Формат “G11” не съществува, но има негова сдвоена версия “2G11”. Също така по 4 контакта има при цоколите “2G7”, “2G23” и “2G27”.

Някои осветителни уреди изискват 4-щифтово свързване. На снимката – луминесцентни лампи с висока светлинна ефективност за цокол “2G11”.

Щифтовете при цокол “G12” и “G13” имат обичайната права форма. На 13-тия формат работят тръбовидни светодиодни лампи.

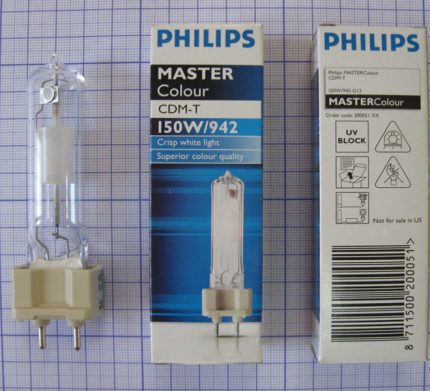

Форматът на цокол “G12” е доста широко разпространен. За него произвеждат както светодиодни, така и обикновени осветителни тела с нажежаема жичка.

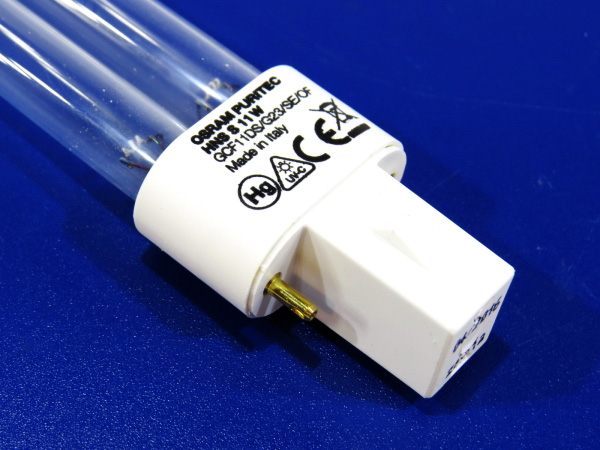

Следващият по ред двущифтов съединител – “G23”. Той има оригинален вид, доста различен от по-малките по размер устройства.

Осветителните тела с конектор “G23” се произвеждат основно за специални нужди. На снимката – бактерицидна лампа, произведена в Италия.

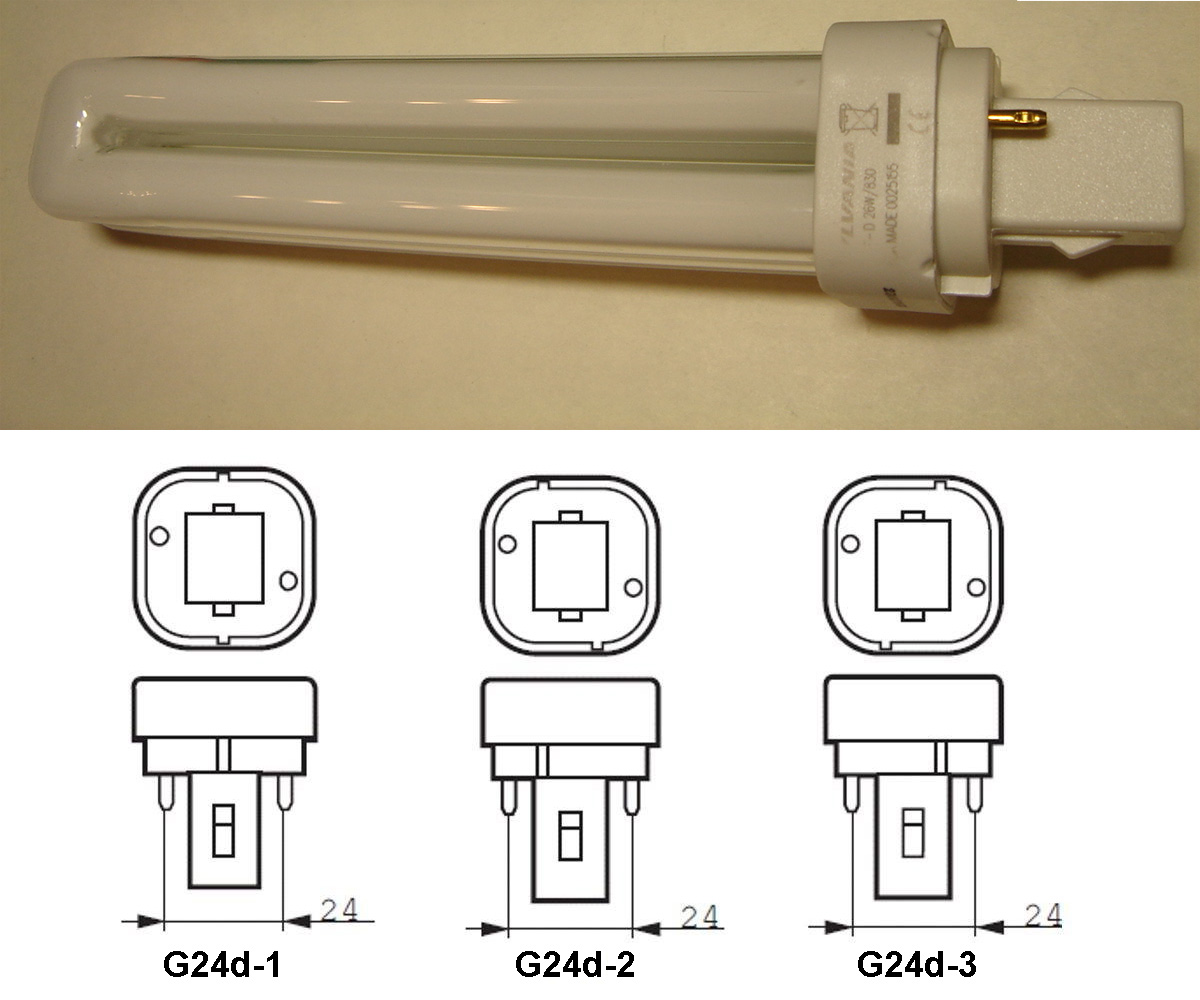

Цокол “G24” се използва за компактни луминесцентни лампи, чиято тръбичка е сгъната на четири.

Има три модификации на цокол “G24”, които се различават по пазовете си. При използване на неподходящ вариант няма да можете да поставите лампата в гнездото.

За гнездата “G36” и “G38” има много редки лампи за използване в тесни области. Така, моделът от халогенен тип Sylvania FKK CP73/CP41 за цокъл “G38” се използва за фотооптика.

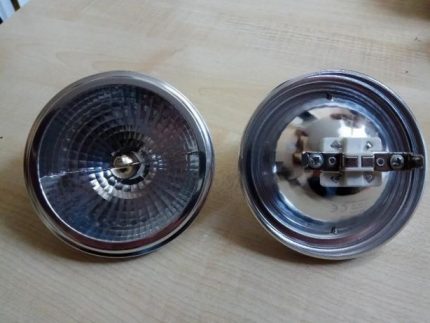

Светодиодни и халогенни лампи с цокъл “G53” – мощни таванни осветителни тела. Вместо обичайните щифтове, токопроводящият елемент са плочи.

Представеният списък от формати на двущифтовото свързване показва какви разнообразни цоколи има при крушките, които на пръв поглед са от един тип. Затова ако не е известна маркировката на патрона, трябва внимателно да измерите параметрите му или да дойдете с него в магазина.

Тип “F” – еднощифтов съединител

При някои типове тръбни халогенни и луминесцентни лампи понякога се използват еднощифтови цоколи, които са разположени от двата края на осветителното тяло. Такова решение позволява едновременно да се пропусне електрическият ток и надеждно да се фиксира лампата. Крепежът от този тип се обозначава с буквата “F”.

Съществуват 3 модификации, зависещи от формата на щифта:

• “a” – цилиндрична;
• “b” – рифлена;
• “c” – особена.

Цифрата, която завършва кодовото название на цокъла, означава диаметъра на щифта в милиметри.

Цокъл от типа “Fa4” се използва за халогенни лампи още от времето на СССР. Да се намерят осветителни тела и патрони за този формат не е трудно.

Крепежът от формата “Fa4” осигурява ярки халогенни лампи от линеен тип с мощност 2 kW и светлинен поток около 50 kLm. Те се използват в системи за външно осветление, за магазини и изложбени зали.

Конектор от типа “Fa6” се използва от чуждестранни производители за оборудване на луминесцентни лампи. Те се прилагат там, където според противопожарните норми е недопустимо възникването на открит огън.

Това може да бъде не само едро, но и дребно производство. Дървесна или брашнена прахова смес може да предизвика експлозия, затова такъв източник на осветление е актуален за дърводелски или мелничарски цех.

Специфични луминесцентни взривозащитени лампи, производство на френската компания Philips. Използването на конектор “Fa6” позволява да се избегне образуването на дъга на електрическия контакт.

За битови цели също могат да се използват лампи с формат “Fc2”.

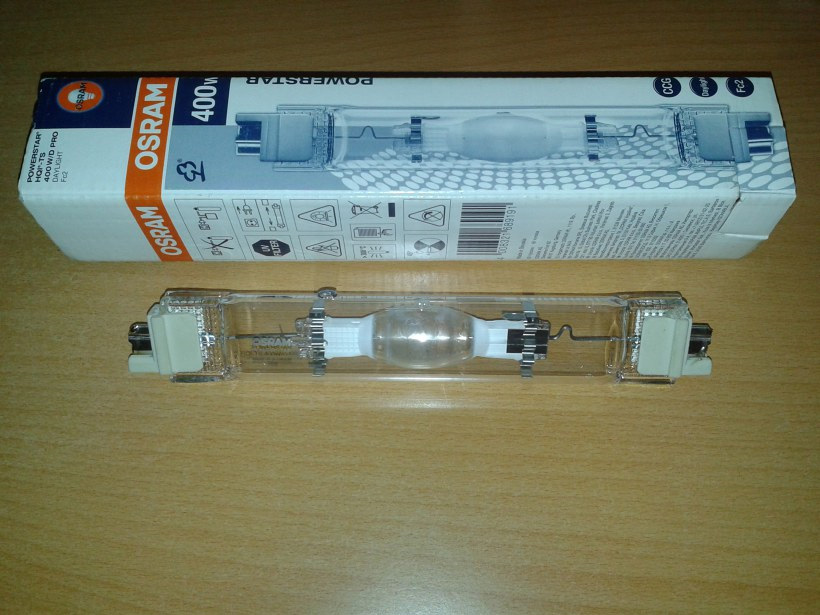

Металхалогенна лампа с цокол “Fc2” може да бъде използвана за осветление на големи открити площи, например на прилежащата територия на къща.

Цоколите с набраздени щипчета сега са излезли от употреба.

Тип “R” – с вдлъбнат контакт

Този тип много прилича на формата “F”, но контактите на лампата са вдлъбнати вътре в щипчето. Патронът за такъв цокъл съдържа две пружинирани метални издатини, които фиксират лампата и осигуряват електрическата комутация.

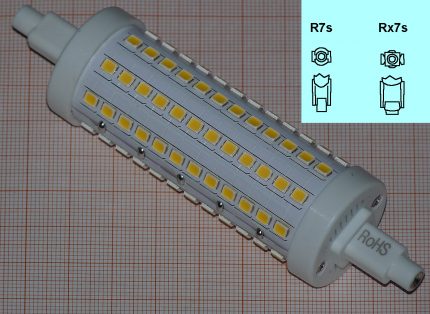

Съществуват само два типа такива цоколи: “R7s” и “Rx7s”. Диаметърът на щипчето и при двата варианта е 7 мм. Основната разлика е в геометрията на закрепване.

За цоколи от тип “R” произвеждат както мощни халогенни и металхалогенни, така и обикновени светодиодни и газоразрядни лампи.

Съществува и модификация “Rx7s-24”. Разликата от “Rx7s” се състои само в дължината на лампата – 132 мм срещу 120 мм. Т.е. цокълната част е идентична, а дължината на патрона при “Rx72-24” ще бъде по-голяма.

Тип “S” – софитен цокъл

Софитният тип получил името си поради типичната област на приложение на лампите – осветление на бани и сцени, подсветка на огледала. Той може да бъде разположен от двете страни за лампи с тръбен тип или под формата на единичен цокъл.

Такъв вид закрепване се обозначава с буквата “S”. Числото, което следва, показва диаметъра на корпуса на цокъла.

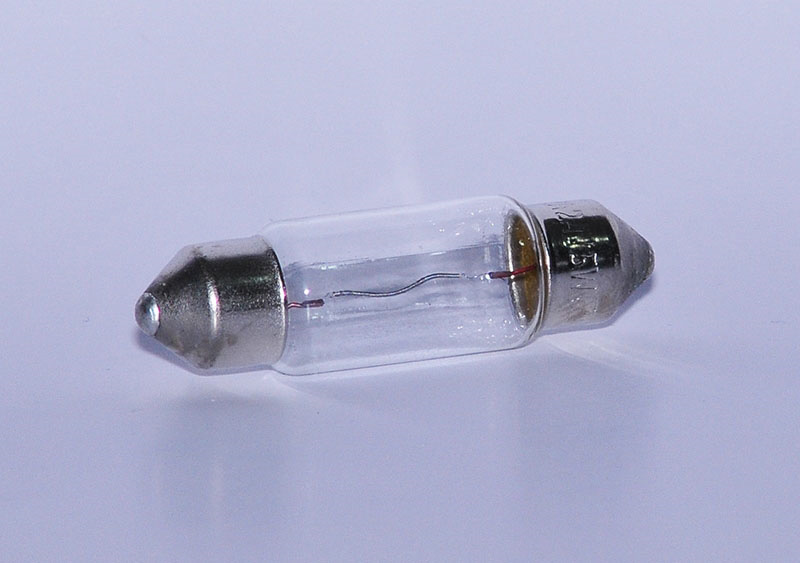

Лампи с двустранен софитен цокъл “S6”, “S7” или “S8.5” се произвеждат за автомобилната промишленост. Те се използват за подсветка на регистрационни табели и уреди в купето.

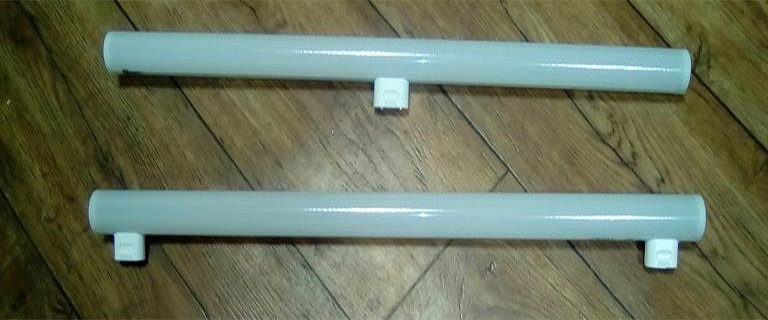

За тръбни лампи често се използва форматът на конектора “S14”, за който съществуват две разновидности. Моделите “S14s” имат два контакта отстрани, а “S14d” – един сдвоен по средата. Формата на корпуса на цоколите се различава от обичайната.

По основните си характеристики тези лампи не се различават една от друга. Закрепването към патрона също не създава проблеми, поради което няма обосновано предимство на един тип пред друг.

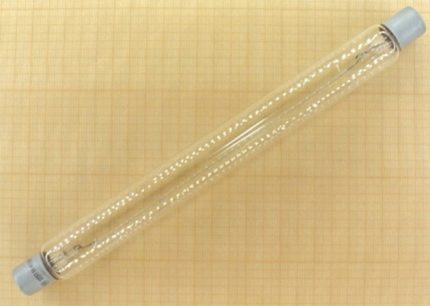

Формата на цокъла “S19s” е класическа за софитни конектори.

Лампи с нажежаема жичка с тип на закрепване “S19s” се използват в аудиотехниката, честотни транслатори и за друга радио- и електроапаратура. Те могат да бъдат закупени в магазини, специализирани в продажбата на резервни части за електроника.

Лампи с диаметър на корпуса на софитен цокъл, надвишаващ 19 мм, не се произвеждат.

Тип “K” – с проводна връзка

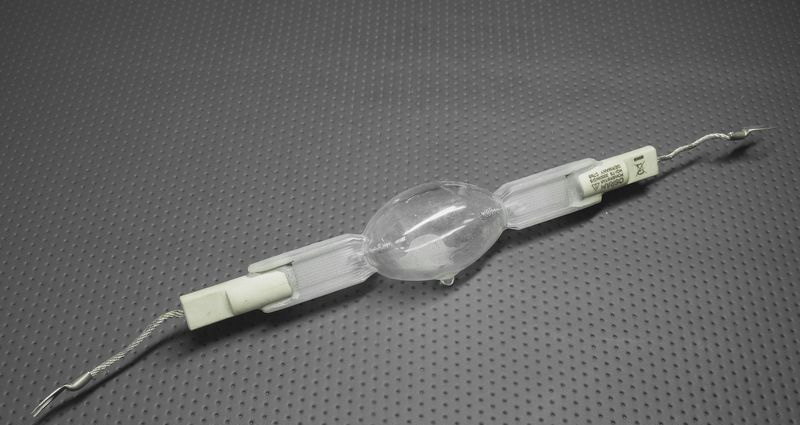

Вместо стандартната комбинация “патрон-цокол” понякога се използва кабелно свързване, което се нарича “цокол с проводно съединение”. То се обозначава с буквата “K”.

Стойността на газоразрядните лампи с високо налягане е не по-малко от 100 €. Те изискват висока мощност (обикновено 1-2 кВт) и излъчват светлина с яркост до 250 кЛм

Такива лампи се прилагат за осветяване на големи обекти. Тъй като условията за инсталиране на прожекторите са различни навсякъде, най-добрият вариант за свързване на такива уреди е използването на проводен цокъл.

Тип “H” – за ксенонови лампи

В автомобила са монтирани много различни източници на светлина. За точното разположение на електрическата крушка се използват специални цоколи с маркировка “H”. Това е необходимо преди всичко за фокусиране на фаровете. Номерът, който идва след буквата, означава подтипа на този формат.

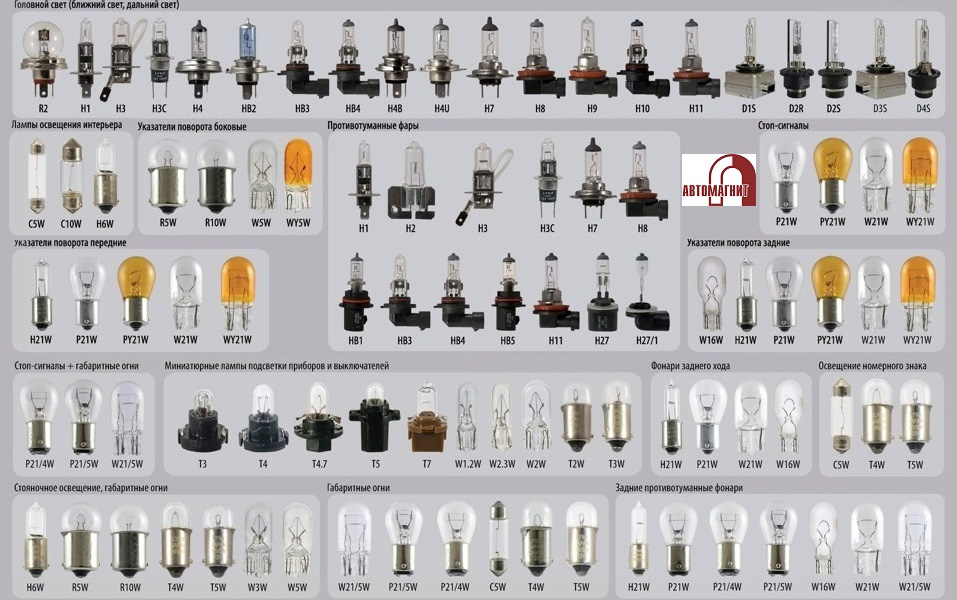

Таблица с типовете лампи, използвани в автомобилите. В момента във всички специализирани магазини има електронни каталози, по които може да се провери номенклатурата на източниците на светлина

Токопроводящите пластини са изработени така, че да фиксират крушката в определено положение, съобразено с вибрациите и разтърсванията, възникващи при движение на автомобила.

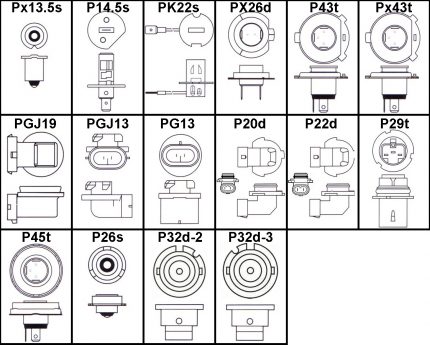

Тип “P” – фланцови цоколи

Фланцовият тип цокъл се прилага при необходимост от точно фокусиране на източника на светлина, затова често го наричат “фокусиращ”. Лампи с такова закрепване се използват основно в автомобилната промишленост.

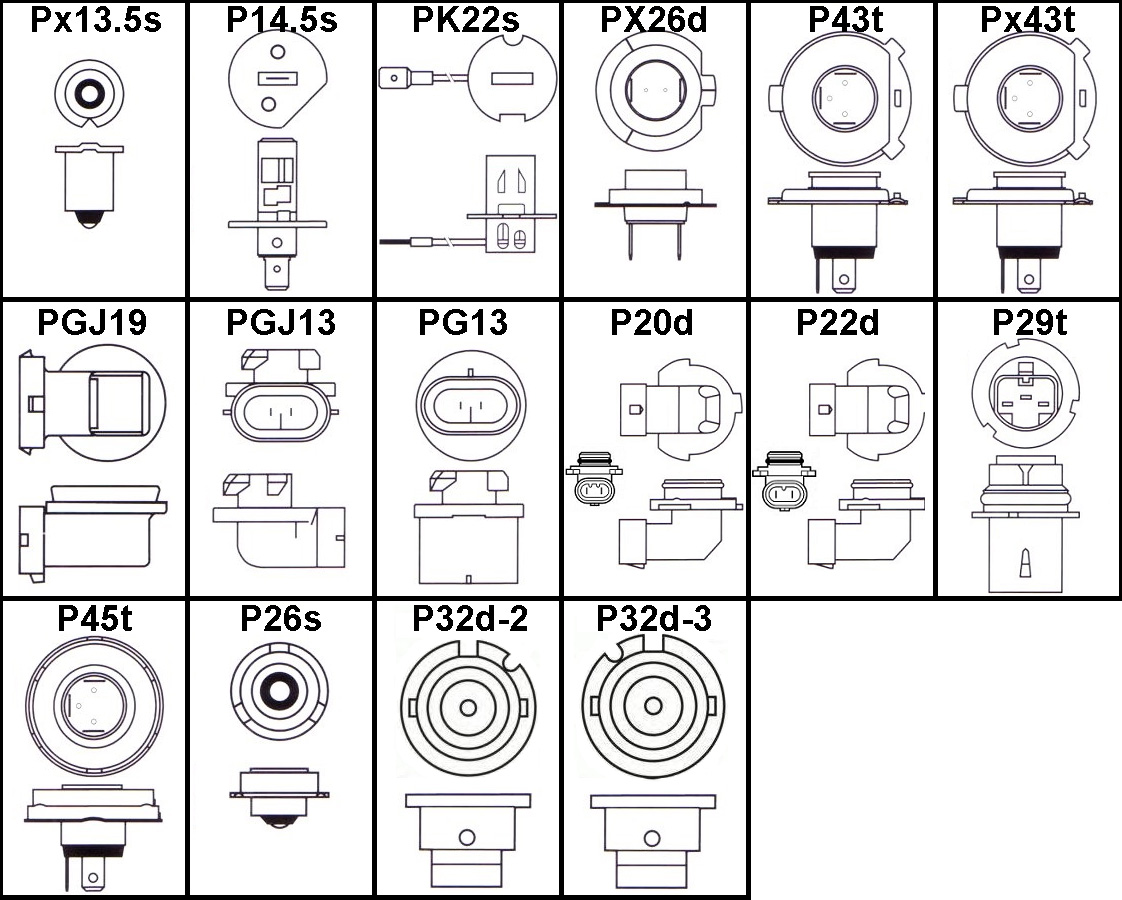

Многообразието от производители на автомобили доведе до значителен брой формати, стандарти и спецификации. Това се отрази и на източниците на светлина, монтирани в автомобилите.

Необходимо е да се отбележи, че формите на цоколите от тип “P” се отличават с разнообразие и нямат никакви общи геометрични черти.

Обособяването им в отделен тип става само поради наличието на свойството точно да позиционират източника на светлина спрямо отражателя или лещите.

Тип “T” – телефонен формат

Телефонен цокъл се използва за малки крушки, които се монтират в разпределителни табла, пултове за управление и автомобили. Източниците на светлина с такъв формат на свързване се обозначават с буквата “T”, след която следва число, показващо диаметъра на закрепването в милиметри.

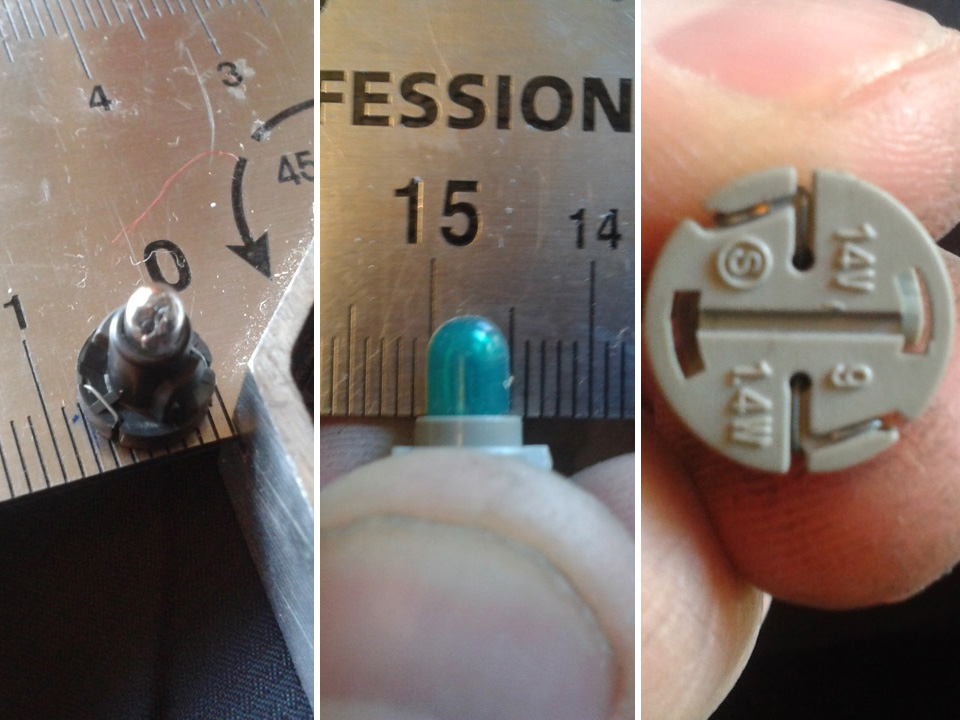

Най-миниатюрните закрепвания от тип “T” се различават само по диаметър. Отляво – лампа с цокъл “T3”, в центъра и отдясно – с цокъл “T4.7”

Форматът “T6.5” има аналогичен вид. А лампите с цокъл “T5”, които се използват в арматурното табло на автомобила, изглеждат по-различно.

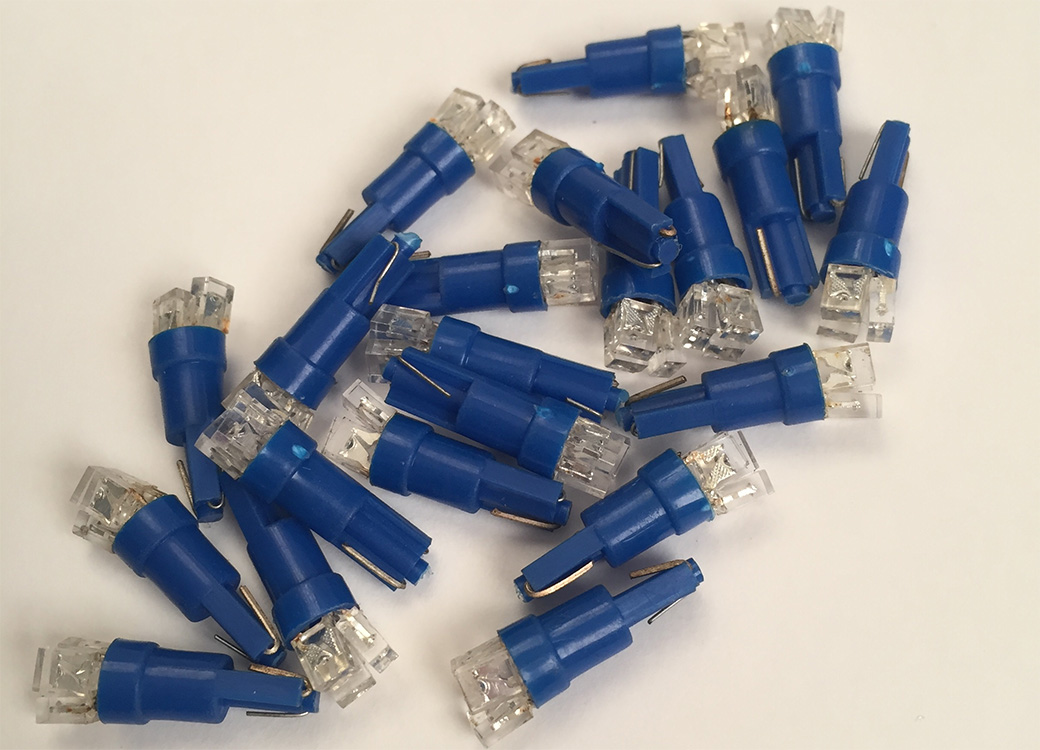

Един от най-разпространените видове закрепвания от телефонен тип е “T5”. Корпусът на цокъла е изработен от пластмаса, затова струва евтино.

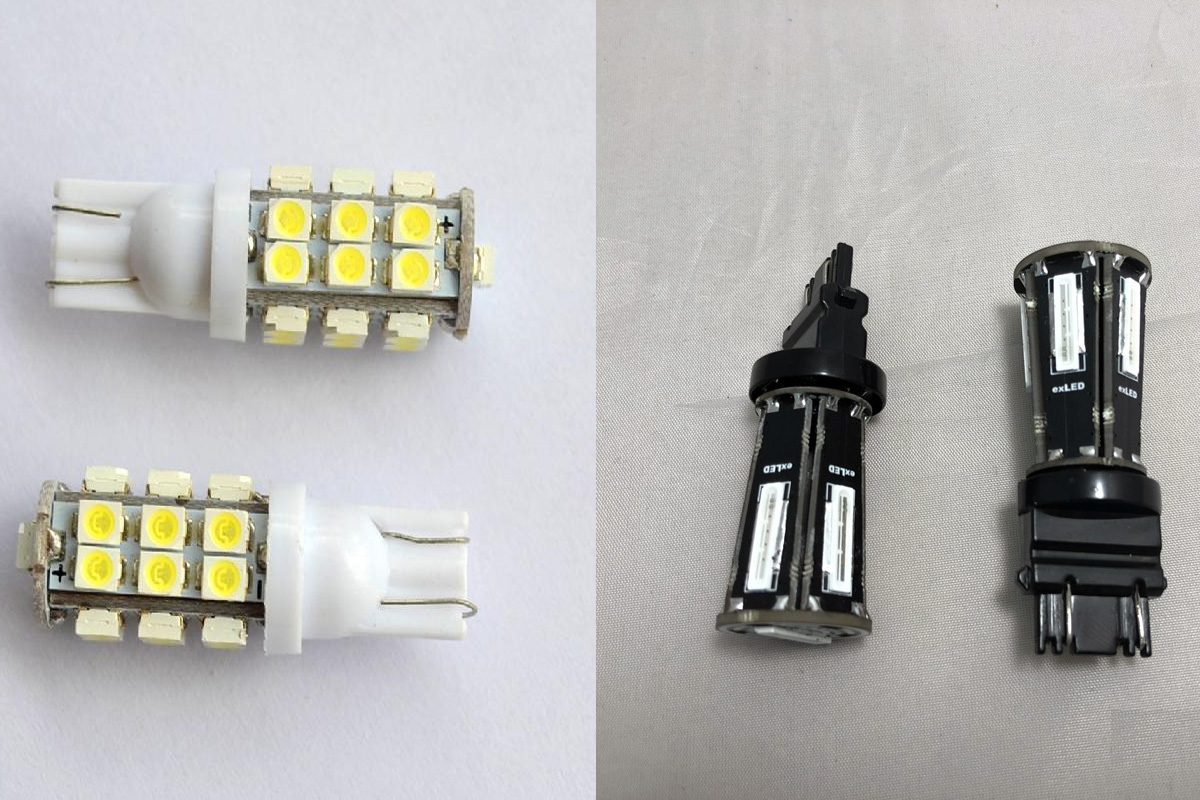

Още два формата, които често се използват за автотранспорт: “T10” и “T20”.

Цоколите от типа “T10” и “T20” са идентични и се различават само по размер. Такива лампи се използват за работа на габаритите, стоп-сигнала, сигнала за заден ход и т.н.

Тъй като светодиодните крушки се нагряват, цоколите се изработват от термоустойчива пластмаса. Тя трябва да издържа на температура над 130°C.

Използване на цокълни преходници

Понякога възникват ситуации, когато не може да се намери лампа с необходимите параметри за конкретен формат. Например, след покупка на трираменен полилей с патрони “E14”, неговия монтаж и свързване на лампите, се оказва, че светлината от него е недостатъчна, дори при използване на мощни светодиодни източници, като Lightstar T35, които дават по 950 Lm.

За да не сменяте полилея, можете да използвате специални преходници от един типоразмер цокол “E” на друг. Като приложите адаптер “E14 –> E27” ще можете да свържете лампи от формата “E27”, които ще могат да осигурят по-значителен светлинен поток. Например, моделът X-flash 50 свети с яркост 1650 Lm.

Също така в продажба има преходници от един тип цокол към друг. Най-популярните видове са “E –> G” и обратно. Всички тези устройства могат да се закупят в магазини или да се поръчат на известни интернет платформи.

Изводи и полезно видео по темата

Видове лампи за обичайните винтови патрони:

Необходимо е да купувате лампата в точно съответствие с маркировката на патрона. В прости случаи, особено за формат “E”, можете да направите това самостоятелно. Но за други типове съществуват множество модификации и нюанси. В случай на съмнения е по-добре да се обърнете към консултант от специализиран отдел.
