Баласт за луминесцентни лампи: за какво служи, как работи, видове + как да изберете

Когато баластът за луминесцентни лампи (ЛЛ) се повреди, осветителното тяло спира да функционира правилно. Да го върне в нормален режим може само бързата смяна на повредения елемент с изправен.

Частта може да се купи в специализиран магазин, важното е да се избере модул с правилната модификация. Нашата статия е посветена на решаването на този въпрос.

Ще ви разкажем какво е баласт, какви задачи изпълнява в работата на луминесцентната лампа. Ще представим подробна класификация, както и ще опишем спецификата на функциониране и приложение на различните модули. Ще ви помогнем да изберете подходящ баласт, като вземете предвид параметрите на лампата и компанията производител на регулиращото устройство.

Особености на свързване на ЛЛ към мрежата

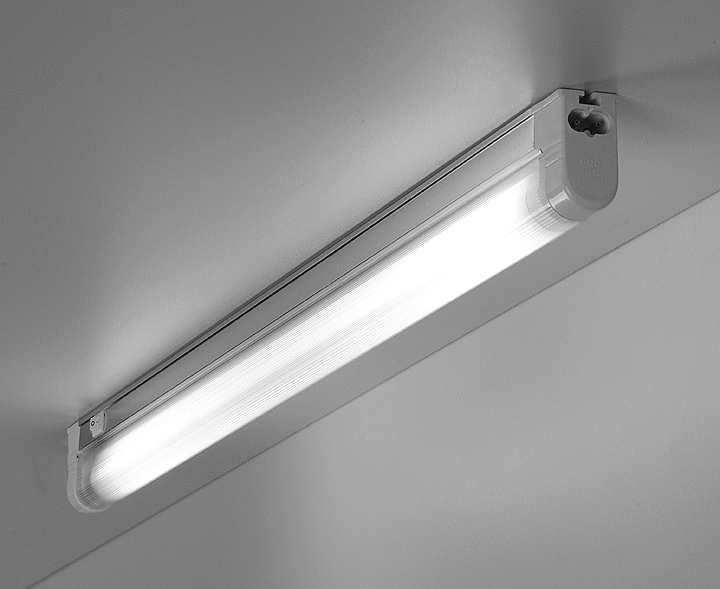

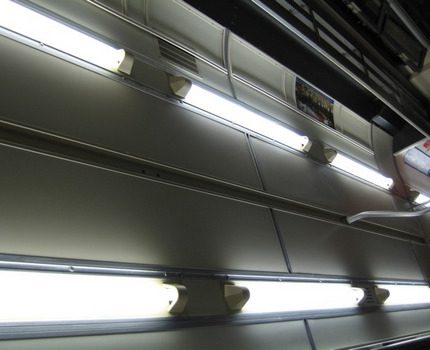

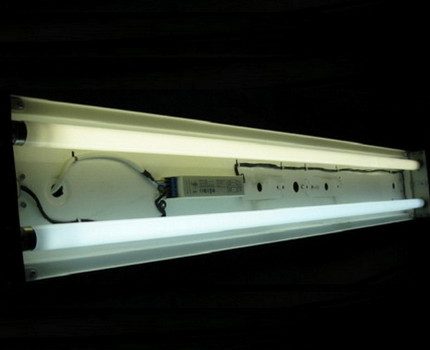

Луминесцентната лампа е практичен и икономичен модул, предназначен за организиране на осветителни системи в битови, промишлени и технически помещения.

Единствената трудност се състои в това, че не е възможно директно да се свърже уредът към централизирани електрозахранващи комуникации.

Електромагнитният баласт консумира около 25% от мощността на осветителния уред, като по този начин намалява неговата ефективност и ниво на КПД с една четвърт

Това се дължи на факта, че създаването на устойчив активиращ разряд в лампи от луминесцентен тип и последващото ограничаване на нарастващия ток изискват организирането на някои специфични физически условия. Именно тези проблеми решава инсталирането на баластно устройство.

Какво е баласт

Баластът представлява устройство, което регулира пусковите функции и свързва към електрическите комуникации луминесцентните осветителни уреди.

Използва се за поддържане на правилен режим на функциониране и ефективно ограничаване на работния ток.

Придобива повишена актуалност, когато в мрежата се наблюдава недостатъчно електрическо натоварване и липсва необходимото ограничение при потреблението на ток.

Общ принцип на работа на елемента

Вътре в лампите за дневна светлина се намира електропроводна газова среда, притежаваща отрицателно съпротивление. Това се проявява в това, че при повишаване на тока между електродите значително се намалява напрежението.

Компенсира този момент и осигурява коректна работа на осветителното устройство, като се свързва към системата за управление на баластника.

Когато голяма по големина сила на тока постъпва към който и да е луминесцентен прибор, той може да излезе от строя. За да не се случи това, в конструкцията на лампата се включва баласт, изпълняващ функциите на преобразувател.

Той също за кратък период повишава общото напрежение и помага на луминесцентите да запалят, когато в централната мрежа за това не достига ресурс. Допълнителните функции на модула варират в зависимост от неговите конструкционни особености и тип на изпълнение.

Разновидности и характеристики на баластите

Днес максимално широко разпространени са електромагнитните и електронните баластни устройства. Те работят надеждно и осигуряват дълго правилно функциониране и комфорт при експлоатация на луминесцентни лампи от всички типове. Имат еднакъв общ принцип на действие, но се различават донякъде по отделни възможности.

Особености на електромагнитните изделия

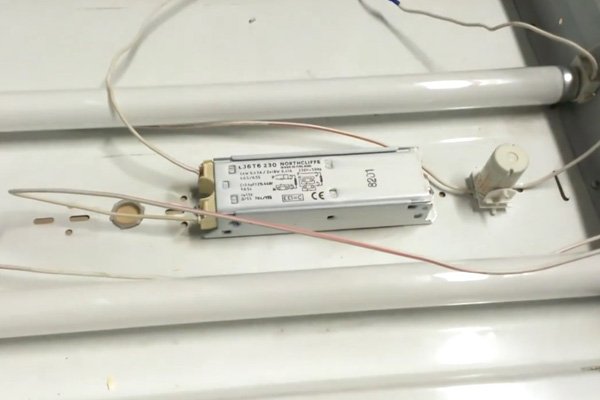

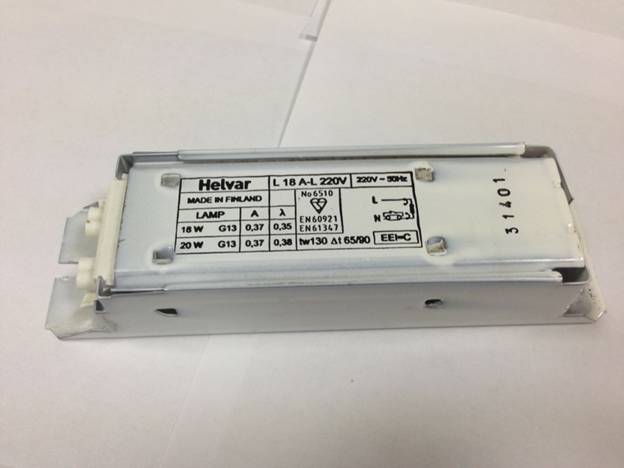

Баластите от електромагнитен тип се използват за лампи, които се свързват към централната електромрежа с помощта на стартер.

Подаването на напрежение в този вариант се съпровожда от разряд, последващ интензивен нагрев и затваряне на биметални електродни елементи.

Електромагнитният баласт се различава от електронния дори по външен вид. Първият има по-масивна, висока конструкция, а вторият представлява удължена тънка платка, на която са разположени всички работни елементи.

В момента, когато става затваряне на стартерните електроди, работният ток рязко се увеличава. Това се обяснява с ограничението на максималното съпротивление на дроселната намотка.

След пълното охлаждане на стартера става отваряне на биметалните електроди.

Ако в конструкцията на електромагнитния баласт излезе от строя стартерът, в работата на луминесцента се появява фалстарт. При това, в момента на включване и непосредствено до пълноценното запалване лампата мига 3-4 пъти и чак след това започва да свети. Това води до потребление на излишна енергия и значително намалява общия работен ресурс на източника на светлина.

Когато веригата на луминесцентната лампа се отваря от стартера, в индукционната намотка незабавно се образува активен импулс с високо напрежение и се запалва осветителното тяло.

Към предимствата на устройството се отнасят:

• високо ниво на надеждност, доказано от времето;
• експлоатационен комфорт на електромагнитния модул;
• простота на сглобяване;
• достъпна цена, която прави изделието привлекателно за производителите на източници на светлина и потребителите.

Освен положителните моменти, потребителите отбелязват обширен списък от минуси, които развалят общото впечатление от уреда.

Сред тях се отбелязват следните позиции:

• наличие на стробоскопичен ефект, при който лампата мига с честота 50 Hz и предизвиква повишаване на нивото на умора у човека — това значително намалява работоспособността, особено когато осветителното тяло се намира в работно или учебно помещение;
• по-дълго време, необходимо за стартиране на осветителното тяло – от 2-3 секунди в началото до 5-8 към средата-края на експлоатационния срок;
• специфично бръмчене на дроселното устройство;
• повишена консумация на електроенергия, водеща до неизбежно увеличение на сметките за комунални услуги;
• ниска надеждност на стартерния елемент;
• обемност на конструкцията и нейното значително тегло.

При покупка всички тези условия трябва задължително да се вземат предвид, за да се разбере колко ще струва в бъдеще експлоатацията на битова осветителна система, оборудвана с луминесцентни лампи.

Електронни баластни модули

Баластът от електронен тип се използва за същите цели като електромагнитния модул. Обаче, конструкционно и по принцип на изпълнение на своите функции тези уреди значително се различават един от друг.

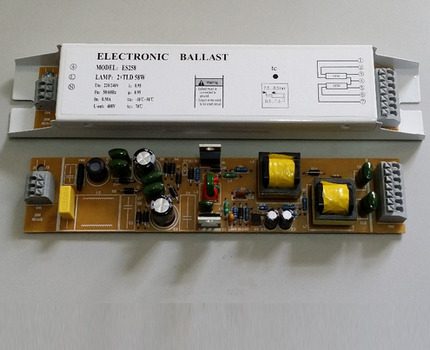

Евтин електронен баласт, има проста автогенераторна схема с трансформатор и базов изходен каскад, функциониращ на биполярни транзистори. Голям минус на тези уреди е липсата на защита от аномални работни режими.

Широката популярност на изделията дойде в началото на 90-те. По това време те започнаха да се използват в комбинация с разнообразни източници на светлина.

Първоначално високата цена в сравнение с електромагнитните изделия производителите компенсираха с добра икономичност на уредите и други полезни характеристики, свойства.

Използването на електронни баласти позволяваше да се намали общото потребление на електрическа енергия с 20-30%, като същевременно се запазваше в пълен обем наситеността, мощността и силата на светлинния поток.

Този ефект беше постигнат чрез увеличаване на базовата светоотдача на самата лампа при повишена честота и значително по-висок КПД на електронните модули в сравнение с електромагнитните.

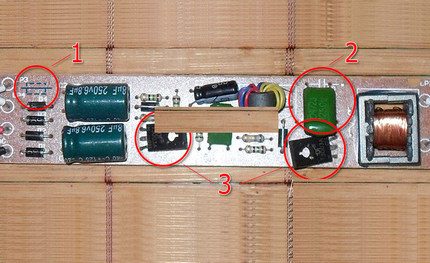

Най-уязвимите елементи на електронния баласт са предпазителят (1), кондензаторът (2) и транзисторите (3). Именно те обикновено излизат от строя по различни обективни причини и довеждат лампата до неработещо състояние.

Мекият старт и щадящият работен режим дадоха възможност почти наполовина да се удължи животът на луминесцентните лампи, като по този начин се намалиха общите експлоатационни разходи за осветителната система. Лампите трябваше да се сменят значително по-рядко, а нуждата от стартери изчезна напълно.

Освен това, с помощта на електронни баласти се успя да се отървем от работните фонови шумове и изразеното дразнещо трептене, като същевременно се постигна стабилно и равномерно осветление на помещенията дори при колебания на напрежението в мрежата в границите 200-250 V.

За да не бръмчи и не трепти луминесцентната лампа, е необходимо да се захранва само с високочестотен ток от 20 kHz и нагоре. За реализиране на тази задача в схемата за включване трябва да влизат изправител, ВЧ генератор на високо напрежение и баласт, играещ ролята на импулсен източник на захранване.

Допълнително се появи възможност да се управлява яркостта на лампата, като се настройва светлинният поток според индивидуалните желания и нужди на потребителя.

Сред основните плюсове на продуктите се откроиха следните критерии:

• малко тегло и компактност на конструкцията;
• практически моментално, много плавно включване, което не оказва излишно натоварване на луминесцентната лампа;
• пълно отсъствие на видимо за окото трептене и доловим шумов ефект;
• висок коефициент на работна мощност, съставляващ 0,95;
• пряка икономия на електрически ток в размер на 22% — електронният модул практически не се нагрява в сравнение с електромагнитния и не изразходва излишен ресурс;
• допълнителна защита, вградена в блока, за осигуряване на високо ниво на пожароустойчивост и намаляване на потенциалните рискове, възникващи в процеса на експлоатация;
• съществено увеличена продължителност на работа на луминесцентните лампи;
• светлинен поток с добра плътност на цвета, без резки промени дори при продължително горене не предизвиква умора на очите на хората, намиращи се в стаята;
• висока ефективност на функциониране на осветителното тяло при отрицателни температурни показатели;
• способност на баласта автоматично да се настройва според параметрите на лампата, като по този начин създава оптимален режим на работа за себе си и за осветителното тяло.

Някои производители комплектуват своите електронни баласти със специален предпазител. Той защитава устройствата от промени на напрежението, колебания в централната мрежа и грешно активиране на осветителното тяло без лампа.

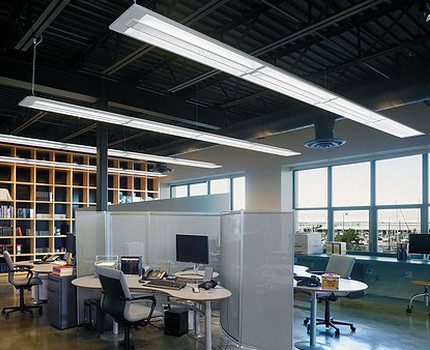

Днес органите по охрана на труда препоръчват, с цел подобряване на условията на труд и повишаване на производителността, да се оборудват луминесцентните лампи, монтирани в офисни помещения, с електронни, а не с електромагнитни баласти.

От недостатъците на електронните изделия обикновено се споменава само цената, значително по-висока в сравнение с електромагнитните модули. Обаче това може да има значение само в момента на покупката.

В бъдеще, в процеса на интензивна експлоатация, електронният баласт напълно ще отработи цената си и дори ще започне да носи полза, като икономисва сериозно електрически ресурс и премахва част от натоварването от източника на светлина.

Баласти за компактни лампи

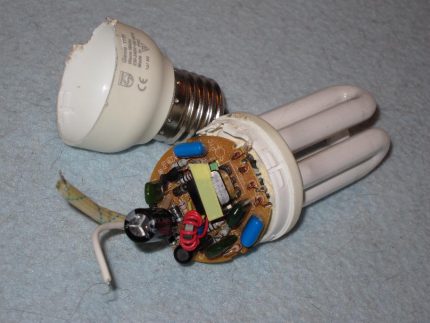

Луминесцентните лампи от компактен тип представляват устройства, аналогични на традиционните лампи с нажежаема жичка с резбови цоколи E14 и E27.

Могат да се разполагат в съвременни и ретро полилеи, аплици, торшери и други осветителни тела.

Поради конструкционните особености на компактните луминесцентни лампи, към електронния „пълнеж“ се поставят повишени изисквания. Брандовете винаги ги отчитат при производството, а неизвестните производители, с цел намаляване на разходите, заменят много елементи с по-прости. Това съществено намалява ефективността и срока на експлоатация на модула.

Комплектуват се уредите от такъв клас, като правило, с прогресивен електронен баласт, който се вгражда директно във вътрешната конструкция и обикновено се намира на платката на лампата.

На какво да обърнете внимание при избора

При избора на баласт за луминесцентна лампа, на първо място е необходимо да се обърне внимание на такъв параметър като мощността на модула.

Тя трябва напълно да съвпада с мощността на осветителното тяло, иначе лампата просто няма да може да функционира пълноценно и да осигурява светлинен поток в изисквания режим.

Включването на баласт в мрежата без товар е категорично забранено. Устройството може веднага да изгори и ще трябва да се ремонтира или да се купи ново.

Следва да се определи кой точно баласт е необходим за закупуване. По цена по-изгодни са електромагнитните елементи. Тяхната цена е ниска и при монтажа обикновено няма трудности.

Вярно е, че такива уреди се считат за остарели, имат големи размери и консумират допълнителен енергиен ресурс. Това значително намалява тяхната привлекателност, дори въпреки достъпната първоначална цена.

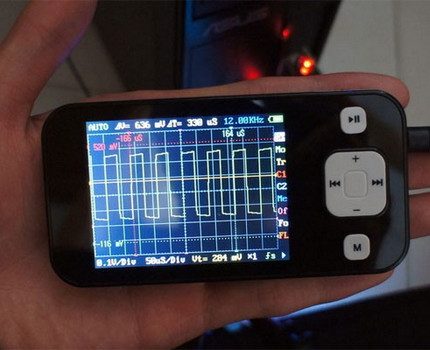

За да се провери изправността на електронния баласт, ще е полезен специален измервателен уред – джобен осцилоскоп.

Електронните устройства струват значително повече. Особено този пункт се отнася за изделия, произведени от известни маркови производители. Но тяхната цена напълно се компенсира от енергийната ефективност, практичността, безупречния монтаж и високото ниво на общо качество на уредите.

Избор на баласт по производител

Заводът-производител е още един значим критерий при покупката. Не трябва да се ориентирате единствено по цената и да придобивате най-евтиния модел от всички, предлагани в магазина.

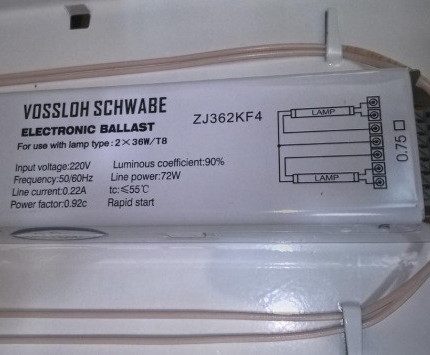

Особености на марковите баласти

Безименно изделие от китайско производство може много бързо да се повреди и да доведе до последващи проблеми с работата на самата крушка и дори на осветителното тяло.

Марковите производители комплектоват баластите с качествени, устойчиви на износване части, които осигуряват коректна работа на модула през целия експлоатационен период.

По-добре е да предпочетете търговски марки с надеждна репутация, които са се доказали отлично чрез дългогодишна работа на пазара на осветително оборудване и принадлежности.

Такива устройства ще работят надеждно през целия определен срок, осигурявайки пълноценно функциониране на луминесцентната лампа във всяко осветително тяло.

Баластните изделия, произведени в предприятия на популярни търговски марки, специализирани в производството на електрооборудване и принадлежности, имат здрав и издръжлив външен корпус от термоустойчив пластмасов състав, който не се деформира.

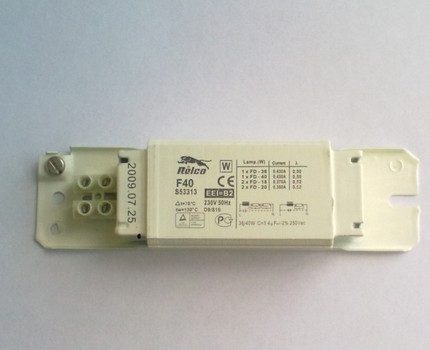

Поставената върху изделията маркировка степен на защита IP2 показва, че уредът има добро ниво на обща защитеност и се предпазва от проникване на чужди предмети с размери над 12,5 мм вътре в кутията.

Експлоатацията на устройството е комфортна и абсолютно безопасна. Конструкцията напълно изключва възможността за контакт на потребителя с тоководещите елементи.

Баластните модули с маркировка IP2 са надеждни, практични и удобни за битова употреба, но са уязвими за проникване на прах. Поради този малък недостатък не е целесъобразно да се поставят в лампи, осветяващи запрашени работни помещения.

Нормалният температурен диапазон за ефективна и продължителна работа на устройството е доста широк.

Марковите баласти качествено се справят със задачите при студове, достигащи до -20°C, и се чувстват отлично в горещи дни, когато въздухът се нагрява до +40°C.

Най-добри производители на електромагнитни апарати

Голяма популярност сред клиентите имат електромагнитните баластни устройства, произведени под марката E.Next.

Това се дължи на факта, че компанията предлага наистина качествени, надеждни и прогресивни модули, изработени на най-високо ниво в строго съответствие с изискванията, предявявани към оборудване от този клас.

Освен гаранции и обслужване, фирма E.Next предлага на клиентите потребителска техническа поддръжка чрез call-центрове. Обаждайки се там, потребителят може да зададе на оператора въпрос с всякаква сложност и в рамките на няколко минути да получи професионален, разбираем отговор.

На всички стоки компанията дава фирмена гаранция и предлага на купувачите висококачествено обслужване на всички етапи на сътрудничеството.

Не по-малко търсени са електромагнитните баласти, създадени от известен и уважаван европейски производител на електротехническо оборудване и спомагателни елементи – компанията Philips.

Стоките на тази марка се считат за едни от най-качествените, надеждни и ефективни.

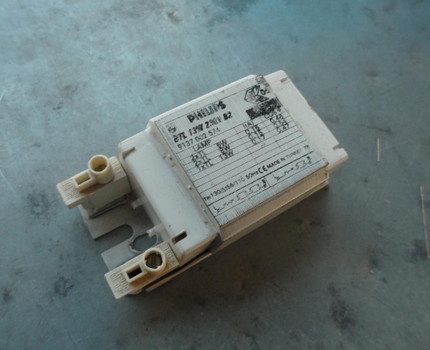

Електромагнитните модули от Philips са представени на пазара в най-широк асортимент. Да се подбере нужният вариант за лампа с всякаква конфигурация няма да представлява никакъв труд.

Баластите Philips помагат да се спести енергиен ресурс и неутрализират натоварването, възникващо в процеса на експлоатация на луминесцентни лампи.

Актуални електронни модули

Изделията от електронен тип се отнасят към съвременния вид оборудване и, освен традиционните, имат още и допълнителни функции. В този сегмент лидерски позиции заемат стоките от немската компания Osram.

Тяхната стойност е малко по-висока от тази на китайските или местните аналози, но значително по-ниска в сравнение с такива конкуренти като Philips и Vossloh-Schwabe.

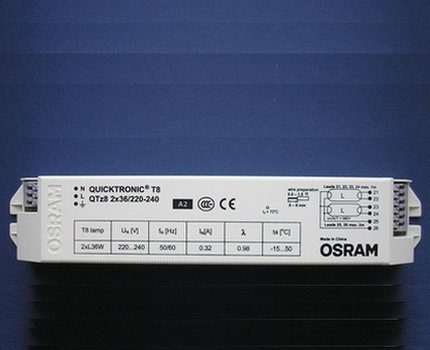

Електронните баласти Osram имат цял ред предимства. Те имат акуратна форма и скромни габарити, могат да работят в температурен режим -15…+50 °C и надеждно служат в продължение на 100 000 часа.

Сред бюджетните брандови модули ярко се открояват на фона на конкурентите електронните баласти Horos.

Въпреки лоялната стойност, тези предмети демонстрират висока работна ефективност и добро ниво на КПД, премахват забавянето при стартиране, свеждат до минимум потреблението на енергия и повишават светоотдачата на самата лампа.

С помощта на тези средства може да се премахне дразнещото трептене в луминесцентните лампи и да се направят осветителните уреди максимално удобни и експлоатационно комфортни.

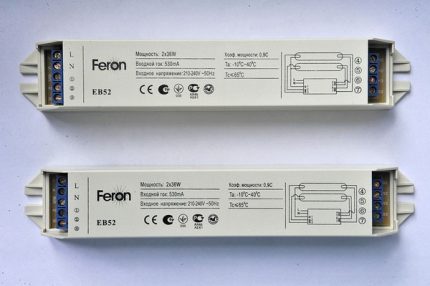

Не изостава от опитните ветерани на пазара и младата, перспективно развиваща се фирма Feron. Тя предлага на потребителите продукция от европейско ниво на много ниска, разумна цена.

Баластите Feron са направени внимателно. Всички детали имат сертификати за съответствие. Външният корпус, изработен от пластмаса, представлява удължен плосък правоъгълник. Изделието тежи малко и се монтира лесно в луминесцентни източници на светлина от всяка конфигурация.

Устройствата от баластен тип на Ферон предпазват лампите от неочаквани електромеханични смущения и колебания на напрежението, премахват дразнещото очите трептене и помагат да се спести над 30% от електрическата енергия.

Луминесцентът, управляван от баласт на Feron, се включва/изключва мигновено. Фонов звуков ефект по време на работа не се наблюдава. Осветлението става меко, равномерно и създава около себе си приятна, спокойна атмосфера.

Изводи и полезно видео по темата

Как работи електронният прибор в луминесцентна лампа. Подробно описание на устройството и принципа на работа на изделието:

Как се различават един от друг електромагнитният баласт и електронният баласт. Особености на всеки от модулите и специфични нюанси на тяхното използване в битови осветителни уреди:

Особености на работата на осветителните тела, оборудвани с баласти от различни типове. Кои елементи са по-ефективни и защо. Практически препоръки и полезни съвети от личния опит на майстора:

За да изберете правилно баласт за битови лампи от луминесцентен тип, трябва да знаете как е устроен този елемент и каква функция изпълнява. Имайки такава информация, както и разбирайки разновидностите на прибора, ще успеете да закупите нужната модификация без никакви затруднения.

Стойността на модула зависи от завода-производител, но дори брандовите изделия имат доста разумна цена и не нанасят щети на бюджета на средностатистическия потребител.

Имате ли опит с избора и смяната на баласт в луминесцентна лампа? Моля, разкажете на читателите на кой модул сте дали предпочитание и дали сте доволни от покупката. Коментирайте публикацията и участвайте в дискусиите. Блокът за обратна връзка се намира по-долу.
