Дросел за луминесцентни лампи: устройство, предназначение + схема за свързване

Съгласете се: излишни уреди, без които системата за осветление може да работи, няма смисъл да купувате и инсталирате. Към такива устройства, предизвикващи съмнение, спада дроселът за луминесцентни лампи. Вие не знаете дали е необходим в схемата за свързване, или може да се мине без него?

Ще Ви помогнем да се ориентирате в този въпрос. В статията са разгледани подробно особеностите, предназначението на дросела и изпълняваните от него функции. Представени са снимки и схема за свързване, която ще Ви помогне самостоятелно да сглобите луминесцентното осветително тяло и да извършите неговото стартиране, като правилно свържете всички компоненти в електрическата верига.

В помощ на домашния майстор сме подбрали няколко видеоклипа, съдържащи препоръки за свързване на луминесцентни лампи, както и за избор на необходимия дросел в зависимост от типа на лампата.

Предназначение и устройство на дросела

Разрядните лампи, представител на които е луминесцентният вариант, не могат да се запалят като обикновените, като се осигури електрозахранване. Те просто няма да работят. За да се получи светене от този тип източник, ще е необходимо допълнително да се използва пускорегулиращ апарат.

Предназначение на баласта в схемата за включване

Оказва се, че за функционирането на луминесцентната лампа е необходимо не само да се осигури протичане на ток, но и да се приложи напрежение към нея.

Затова в схемата за включване се използва баласт – съпротивление. То се включва последователно с лампата и е предназначено за ограничаване на тока, протичащ през нейните електроди.

Неговата роля могат да изпълняват различни електротехнически компоненти:

• в случай на постоянен ток – това са резистори;
• при променлив – дросел, кондензатор и резистор.

Сред тези приспособления най-удачният вариант е дроселът. Той притежава реактивно съпротивление без отделяне на излишна топлина. Способен е да ограничи тока, предотвратявайки неговото лавинообразно нарастване при включване в електрическата мрежа.

Дроселът не само е неразделна част от стартерната схема за включване, но и изпълнява следните функции:

• спомага за създаването на безопасен и достатъчен ток за конкретната крушка, който осигурява бързото нагряване на електродите ѝ при запалване;
• импулс с повишено напрежение, образуващ се в намотката, способства за възникване на разряд в колбата на луминесцентната лампа;
• осигурява стабилизация на разряда при номиналната стойност на електрическия ток;
• спомага за безпроблемната работа на крушката въпреки отклоненията на напрежението, които периодично възникват в мрежата.

Важно значение за функционирането на луминесцентните източници на светлина има индуктивността на дросела. Ето защо при покупката на този електромеханичен компонент трябва да се обръща внимание на техническите параметри, които трябва да съответстват на характеристиките на крушката.

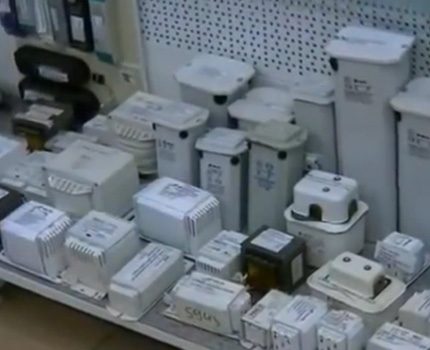

При избора на електромеханичен ПРА, който още наричат дросел или ограничител на тока, значение имат не само техническите параметри, но и репутацията на производителя – неизвестни китайски фирми могат да предложат ограничител, чиито реални характеристики са значително по-ниски от заявените.

От какво се състои пускорегулаторът?

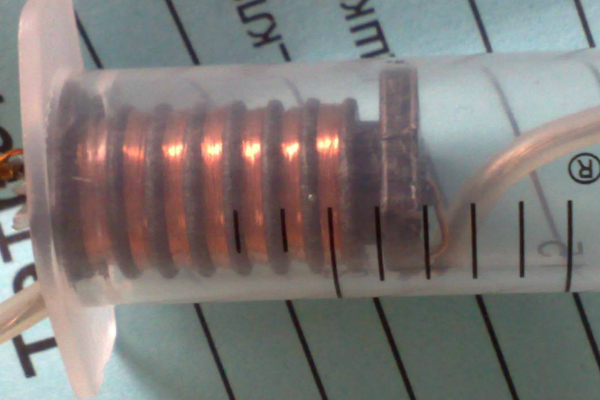

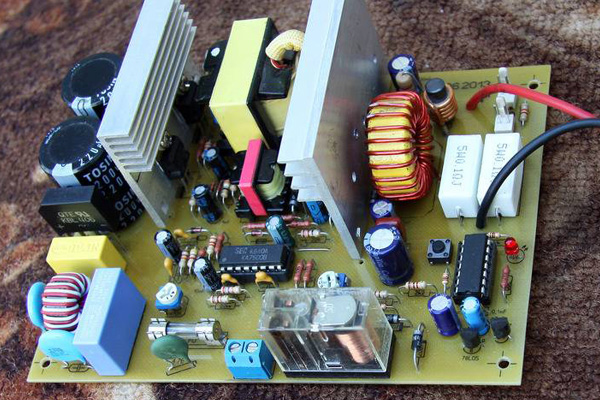

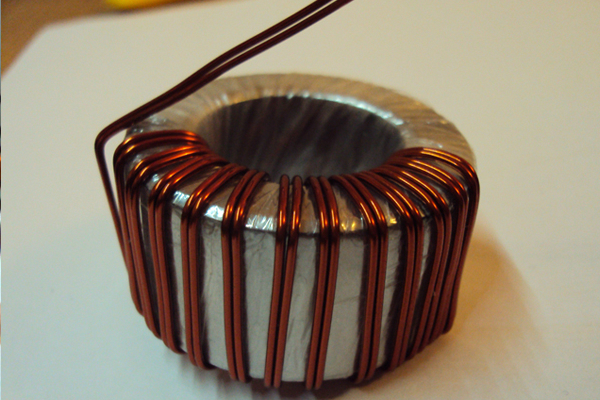

Дроселът, използван в схемите за включване на крушки от луминесцентен тип, е не що друго, а навиване на проводник върху сърцевина – бобина на индуктивност. Именно неговото промишлено изпълнение носи названието дросел в електротехниката, което буквално се превежда като „ограничител“.

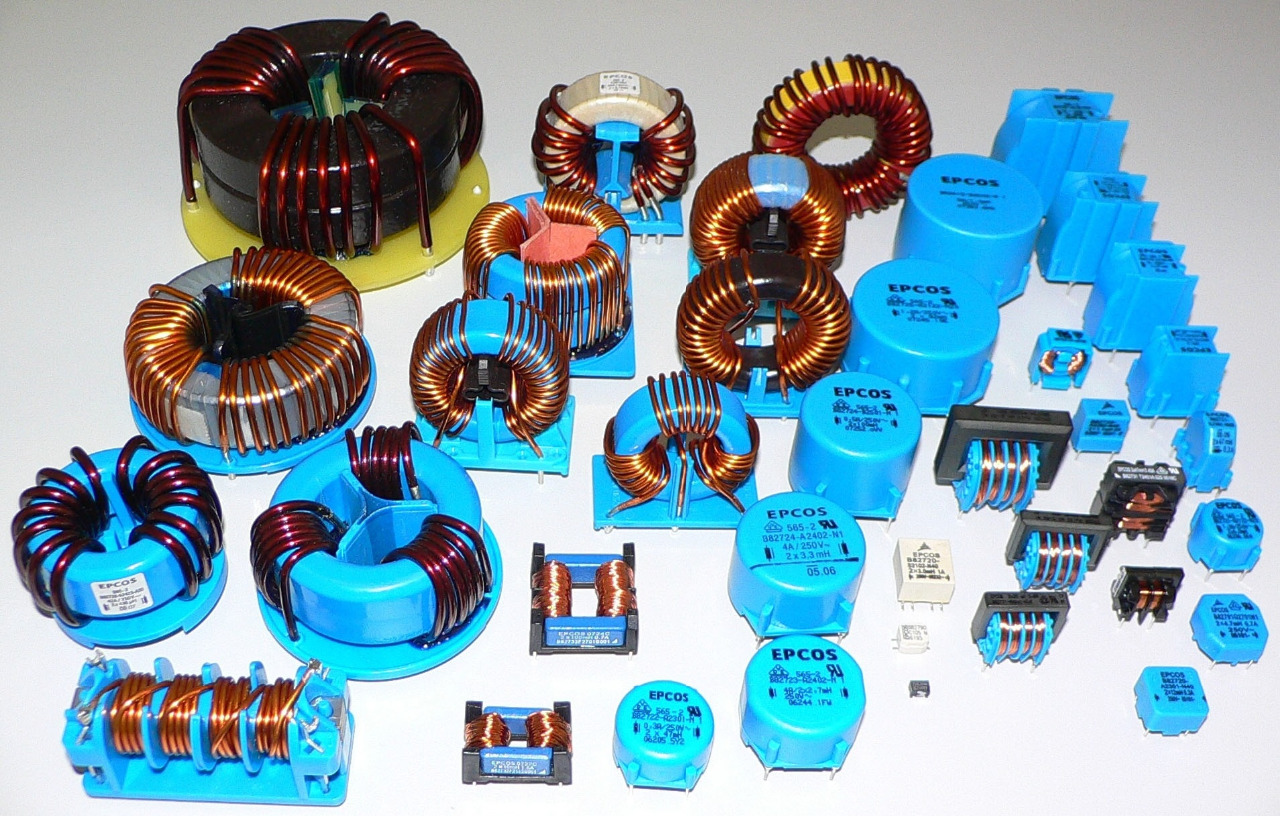

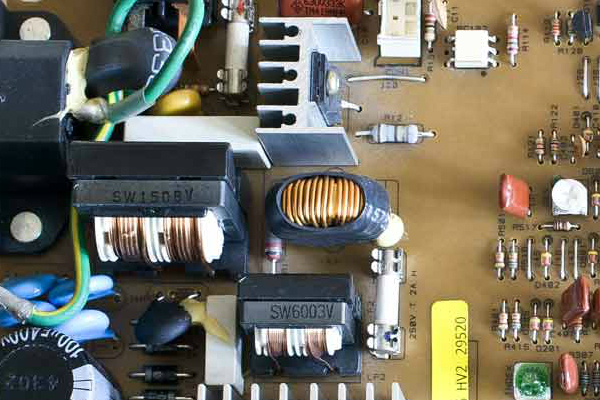

Различни типове намотки с разнообразни сърцевини, отличаващи се по размери, форма и външен вид. Индуктивността на конкретното изделие зависи пряко от дебелината на проводника, плътността на разположение на навивките в намотката и техния брой, формата на сърцевината и други параметри.

Дросел с нужните технически характеристики се произвежда в промишлени условия, затова за потребителя няма да възникнат проблеми при подбора на нужния вариант, съответстващ на параметрите на включваната крушка.

Освен това, притежавайки умения за сглобяване на различни електротехнически приспособления, съответните компоненти и електроинструменти, можете да опитате самостоятелно да изградите бобина с необходимата индуктивност.

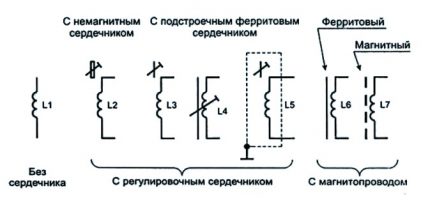

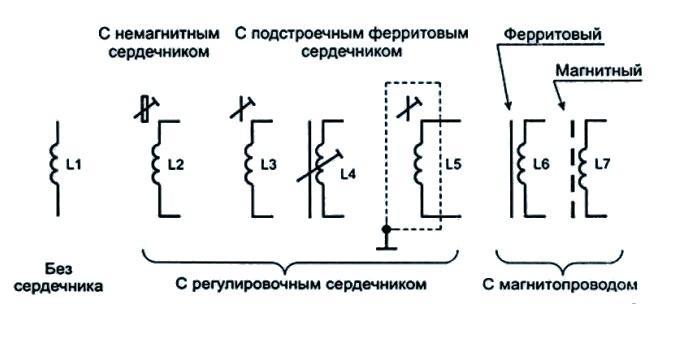

На схемите изображението на дросела може да се различава. Във веригите за свързване на луминесцентни лампи най-често може да се срещне вариант L6 – намотка с магнитопровод от феритов сърцевин.

Дроселът се състои от следните елементи:

• тел в изолационен материал;
• сърцевин – най-често от феритов тип или от друг материал;
• заливна маса, компаунд – в състава ѝ влизат вещества, устойчиви на горене, което осигурява допълнителна изолация на навивките на намотъчния провод;
• корпус, в който е поместена намотката – изработват го от термоустойчиви полимери.

Наличието на последния елемент зависи от особеностите и характеристиките на конкретния модел ограничител на тока.

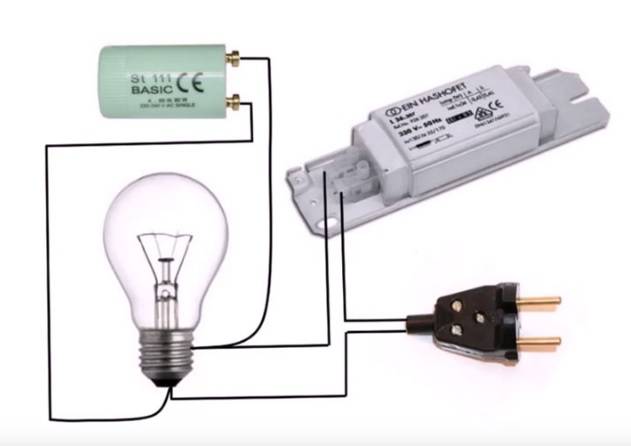

Участвайки в схемата за запалване на разрядна лампа заедно със стартера, индуктивното съпротивление под формата на дросел ограничава силата на тока в момента на подаване на напрежение към лампата, а генерирането на ЕДС на самоиндукция в размер на 1000 V осигурява нейното запалване и стабилизира горенето на дъгата.

Стартерната схема е несъвършена, макар и да показва отличен резултат. Но мерцанието на лампата, шумът на дросела и големите му размери, както и фалшивият старт поради ненадеждния стартер доведоха до изобретяването на по-съвършена версия на пускорегулатора – електронната.

Електронните пускорегулатори (ЕПРА) в процеса на функциониране допринасят за намаляване на мощността на загубите до 50%, премахват мигането на лампата. Тяхното използване позволи да се намали масата на дроселите, както и значително да се повиши ефективността на осветителното тяло.

Истината е, че цената на електронния баласт е значително по-висока от тази на електромагнитния пускорегулатор (ЕМПРА), освен това трябва да се закупува от производители с отлична репутация – като Philips, Osram, Tridonic и други.

Схема + самостоятелно свързване

Луминесцентна лампа не може просто да се включи – тя изисква запалител и ограничител на тока. При миниатюрните модели производителят предвидливо е вградил всички тези елементи в корпуса и на потребителя остава само да завие изделието в подходящ патрон на осветителя/полилея и да щракне ключа.

А за по-габаритни изделия ще е необходима пускорегулираща апаратура, която бива както от електромеханичен, така и от електронен тип. За да я свържете правилно, осигурявайки безпроблемна работа на уреда, трябва да знаете реда на свързване на отделните елементи в електрическата верига.

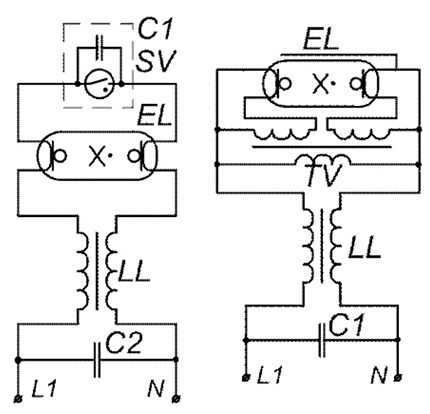

Схема на свързване на луминесцентна лампа (EL) с използване на дроселиращ апарат, където LL е дросел, SV – стартер, C1, C2 – кондензатори

Вярно е, че като имате схемата, но без практически опит за извършване на този вид работа, ще ви бъде трудно да се справите със задачата. Освен това, ако трябва да извършите свързването извън дома – в коридор на учебно заведение или друго обществено място – то самоволната намеса в работата на електрическата мрежа може да доведе до проблеми.

За целта в щата на учрежденията трябва да има електротехник, който работи на постоянна основа или обслужва заведението при възникване на нужда от неговите услуги.

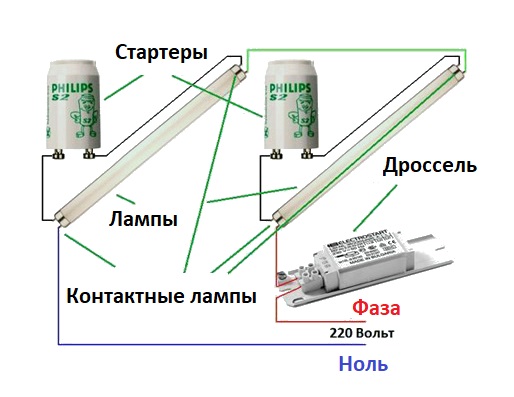

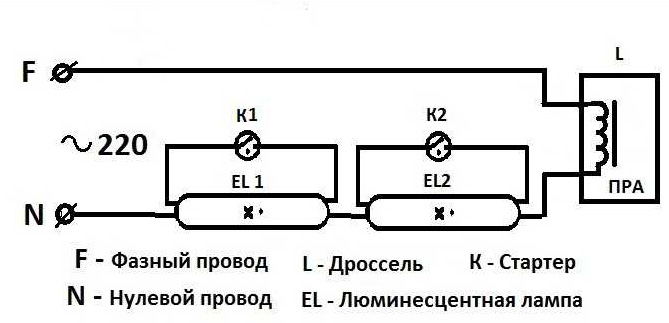

На схемата е реализирано свързване на две луминесцентни лампи последователно. Съществен проблем – ако една от тях се счупи/изгори, то втората също няма да работи.

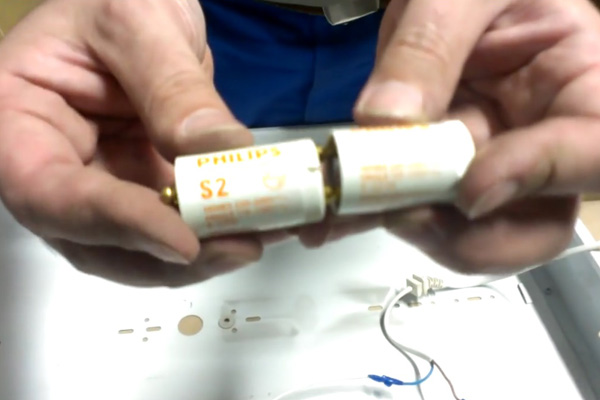

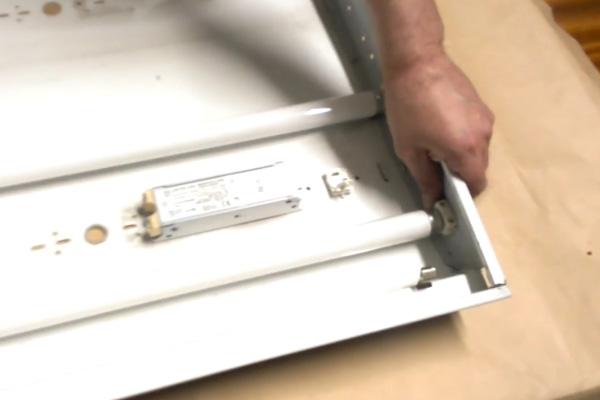

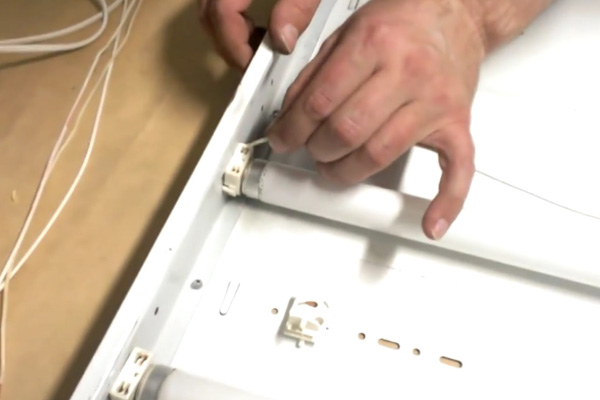

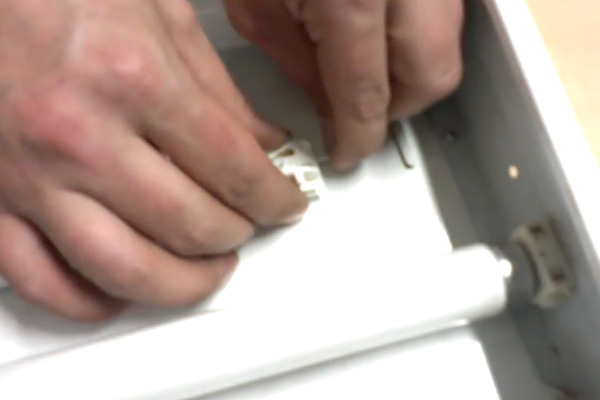

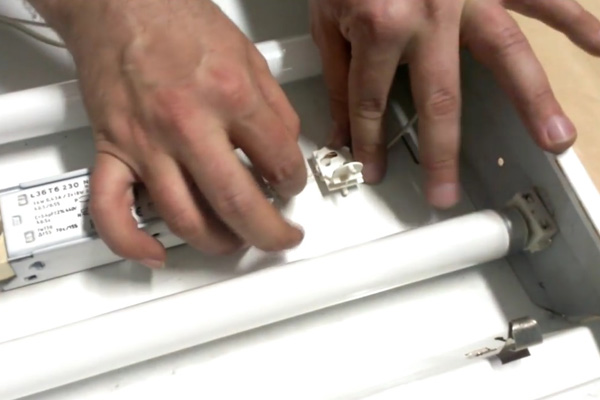

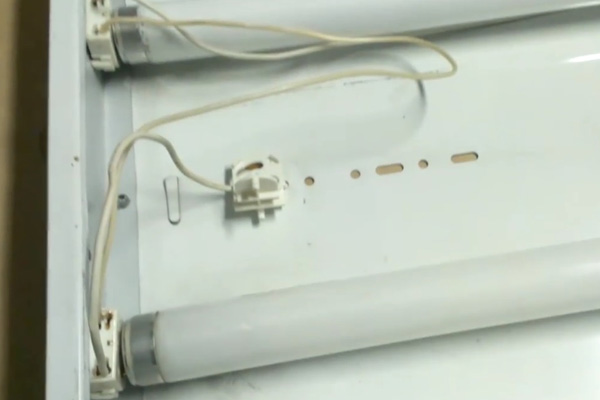

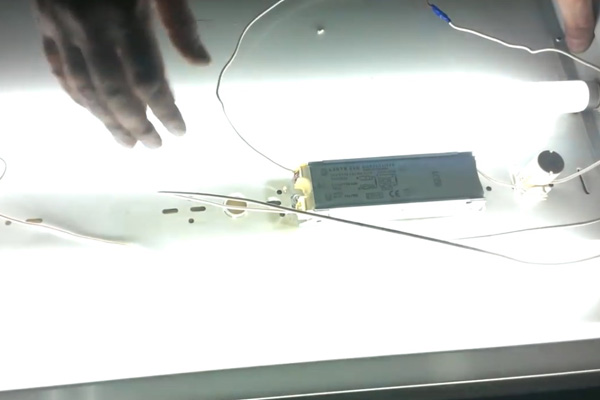

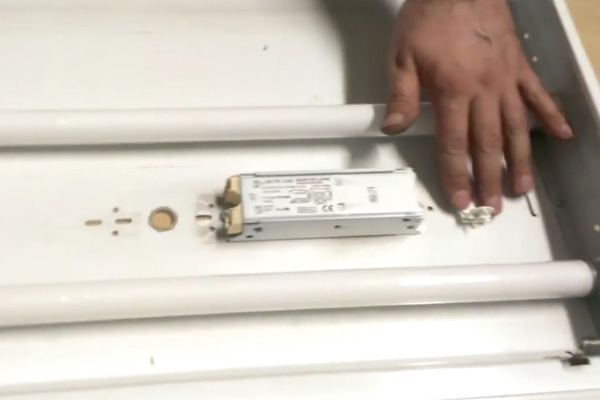

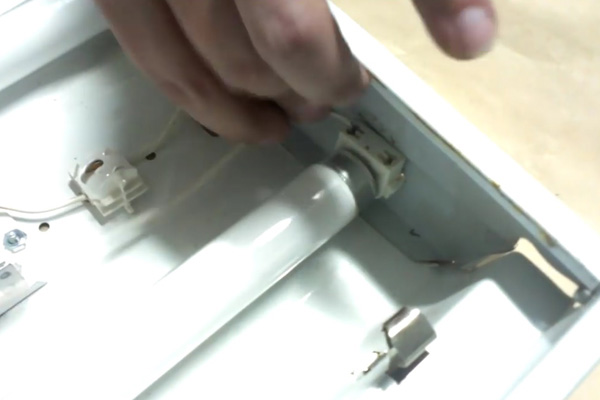

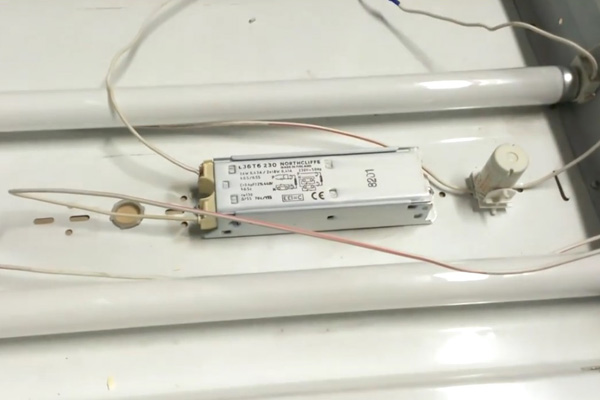

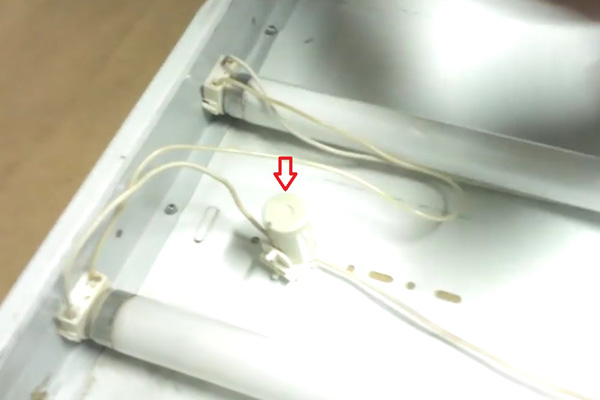

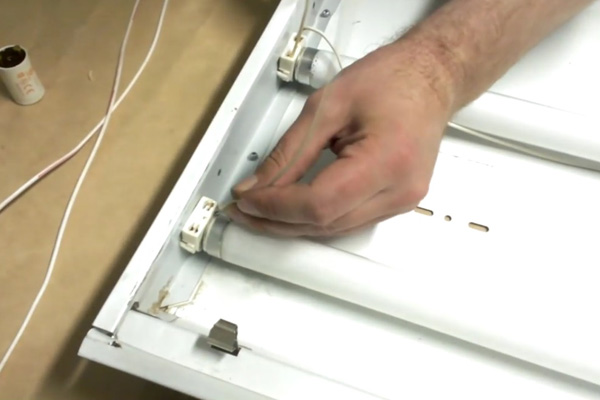

Нека разгледаме поетапното свързване на две тръбни ЛЛ към електрическата мрежа с използване на стартерна схема. За целта ще са необходими 2 стартера, дроселиращ компонент, чийто тип трябва задължително да съответства на типа на лампите.

А също така трябва да се обърне внимание на сумарната мощност на стартерите, която не трябва да надвишава този параметър на дросела.

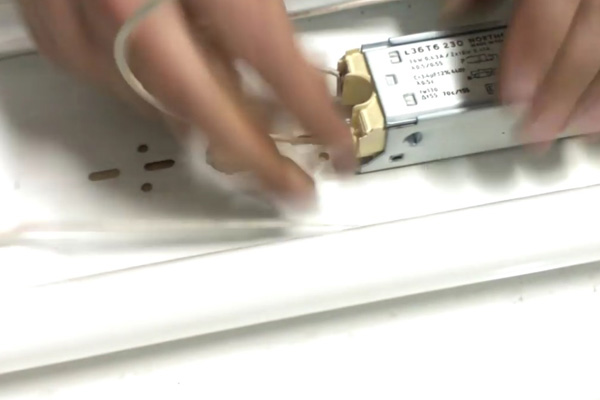

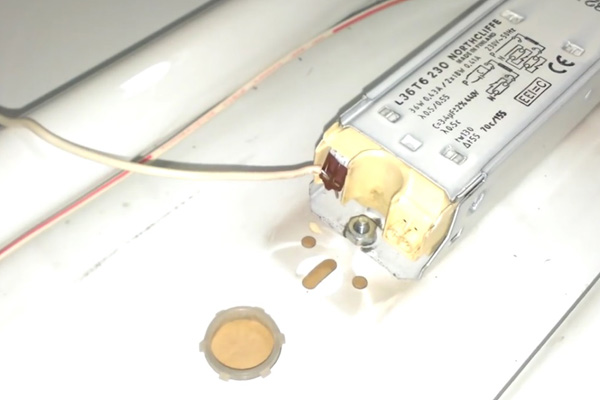

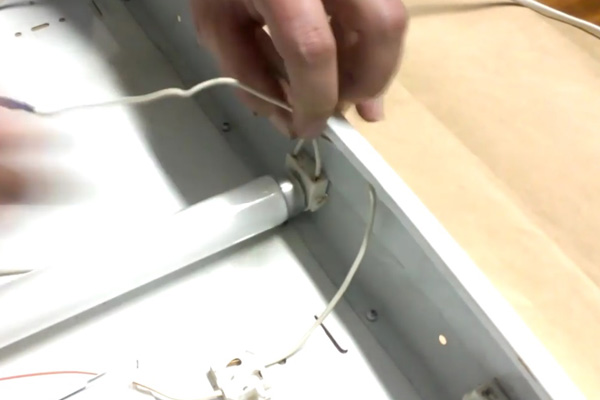

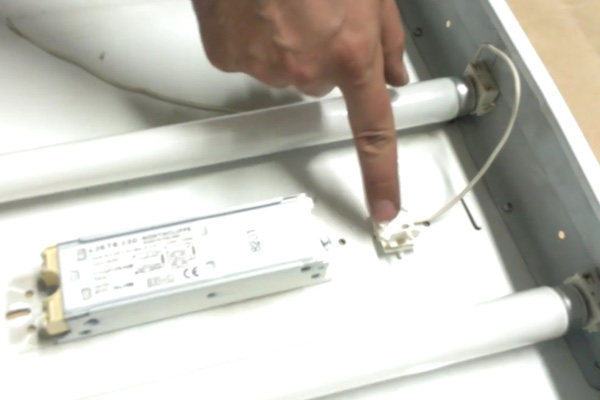

При подключване на захранващия кабел към осветителното тяло е важно да се помни, че за ограничаването на тока отговаря дроселът.

Следователно, фазовата жила трябва да се свърже чрез него, а към лампичката да се свърже нулевият проводник.

Подобна схема на свързване е актуална за големи осветителни тела. Що се отнася до компактните модели, те са оборудвани с вграден механизъм за пускане и регулиране – миниатюрно ЕПРА, вградено вътре в корпуса на изделието.

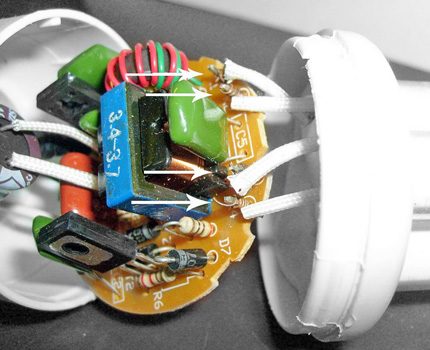

В компактната луминесцентна лампа между цокъла и тръбите с газова смес се намира малък пускорегулиращ апарат. Той се справя отлично със стартирането на уреда и по отношение на експлоатационния живот може значително да надминава другите елементи на ЛЛ.

Прегряване на дросела и възможни последствия

Използването на лампи, чийто експлоатационен живот е изтекъл и периодично възникват различни повреди, може да доведе до пожар. За това как да се изхвърлят старите луминесцентни уреди, подробно е написано тук.

Избягването на възникването на пожароопасна ситуация ще помогне редовната инспекция на състоянието на осветителните уреди – визуален преглед, проверка на основните възли.

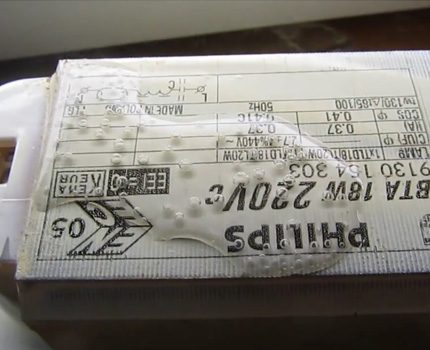

Към края на живота на лампата може да се забележи значително прегряване на ПРА – разбира се, с вода не трябва да се проверява температурата, за това трябва да се използват измервателни уреди. Нагряването може да достигне 135 градуса и повече, което крие неприятни последици.

При неправилна експлоатация може да настъпи експлозия на крушката на живачна лампа. Най-малките частици могат да се разлетят в радиус от три метра. При това те запазват своите запалителни способности, дори и след падане от височината на тавана на пода.

Опасност представлява прегряването на намотката на дросела – апаратът се състои от различни видове материали, всеки от които има своите характеристики. Например, изолационните уплътнения производителите импрегнират с комплексни състави, отделни елементи от които имат различна горимост и способност за образуване на дим.

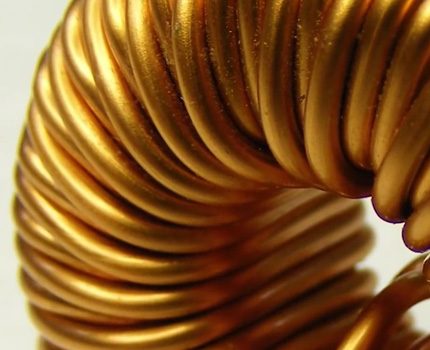

Дори седем навивки на дросела, в които е възникнало късо съединение, могат да станат пожароопасни. Макар че по-голяма вероятност за запалване представлява късо съединение на не по-малко от 78 навивки – този факт е установен експериментално.

Освен прегряването на дроселния елемент, съществуват и други ситуации с луминесцентни осветителни тела, представляващи пожарна опасност.

Това могат да бъдат:

• проблеми, дължащи се на нарушаване на технологията на производство на ПРА, което е повлияло на крайното качество на апарата;
• лош материал на разсейвателя на осветителния уред;
• схема на запалване – със стартер или без него пожарната опасност е еднаква.

Трябва да се помни, че до проблеми може да доведе небрежност при извършване на свързването, лошо качество на контактите или компонентите на веригата, което най-често се случва при използване на много евтини апарати, закупени от неизвестни производители.

Добросъвестните компании дават гаранция за своята продукция, а техническите параметри на уредите, посочени на корпуса или опаковката, отговарят на действителността. Този факт пряко влияе върху експлоатационния живот както на самия ПРА, така и на газоразрядните лампи, с особеностите на устройството и работата на които ще ви запознае препоръчваната от нас статия.

Изводи и полезно видео по темата

Тънкости на сглобяване на схема от две ЛЛ с последователно включване:

Видеоклип за какво представлява дроселът и за какво е нужен:

Проверка на дросела за повреда:

Относно правилата за избор на дросел в зависимост от типа на разрядната лампа:

След като се запознаете с предназначението и устройството на дроселите, използвани за стартиране на луминесцентни лампи, можете да се въоръжите със схема за свързване и да опитате да я реализирате сами. Вярно е, че това е актуално за дома.

В обществените учреждения решаването на подобни въпроси трябва да се довери на електротехници, които имат специален достъп до електромонтажни работи.

Моля, пишете коментари в блока по-долу, публикувайте снимки по темата на статията, задавайте въпроси. Разкажете как сте подбирали и свързвали дросела. Споделяйте полезна информация относно аспектите на избора и технологията на инсталиране на устройството.
