Електромагнитен пускател – устройство, много често явяващо се съставна част на електрически схеми. По правило се използва трифазен електромагнитен пускател 380V в схеми за управление на електромотори. Въпреки това, освен за комутация на вериги на електродвигателя, същият елемент може успешно да се прилага за други цели.

Ще разгледаме типовото устройство и принципа на действие на електроприбора. Освен това, ще посочим критериите за избор на пускателя, ще разшифроваме неговата маркировка и ще опишем нюансите на свързване на ЕМП към електрическата верига.

Особености на конструкцията на ЕМП

Конструкцията на електромагнитния пускател (ЕМП) не се отличава с висока сложност на изпълнението. Но този фактор по никакъв начин не намалява надеждността на уреда.

Как е устроен този уред?

Критерият за надеждност, в по-голямата си част, се установява чрез правилно свързване на веригите и точен избор на натоварването.

Ако тези критерии се спазват, уредът в повечето случаи действа безупречно за продължително време.

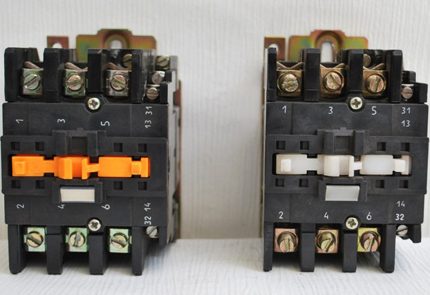

Класически електромагнитни пускатели
Класическото изпълнение на електромагнитни уреди – пускатели, които са намерили широко приложение в областта на електроснабдяването. Съществуват много варианти за изпълнение на такива устройства, различаващи се по форми и размери.

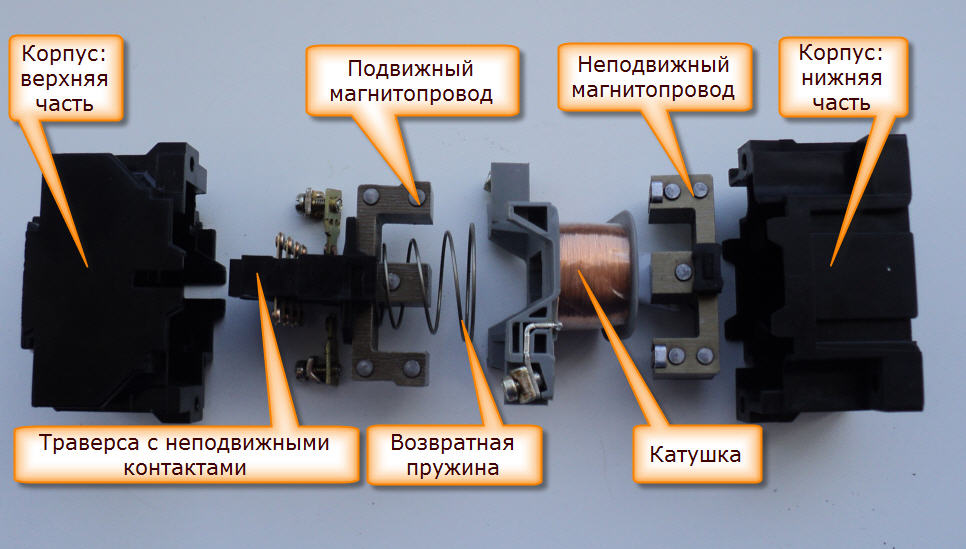

Класическото изпълнение включва следните елементи:

  1. Корпус разглобяем от две половини.
  2. Бобина на индуктивност.
  3. Магнитопровод.
  4. Комутиращо подвижно шаси.
  5. Група от основни контакти.
  6. Група от спомагателни контакти.

Като елемент на магнитния пускател, отговорен за организацията на комутацията на силовата верига, се явява подвижното шаси, обединено с една част (подвижна) на магнитопровода.

Самото шаси е изработено от диелектричен материал, а като затварящи контакти се използват метални (месингови) пластини. По краищата на пластините са разположени контактни площадки, изработени от тугоплавки метали, обикновено това е сплав от сребро.

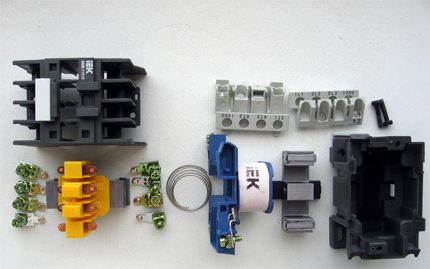

Разглобен магнитен пускател
Разглобено комутационно електрическо устройство с пълен набор от части, влизащи в конструкцията. Това е прост класически уред, докато по-съвършените съвременни устройства имат донякъде усложнено изпълнение.

Неподвижната част на магнитопровода се закрепва твърдо във втората половина на корпуса на електромагнитния пускател. На тази част на магнитопровода се поставя бобина и се монтира пружина за връщане.

Втората част на корпуса на уреда също се снабдява с контакти на силовата и спомагателната група. Тези контакти са закрепени на корпуса твърдо с помощта на винтове.

Контактна група на електромагнитен пускател
Така изглежда силовата контактна група на една от конструкциите на пускателя в класическо изпълнение. Междувременно конструктивното изпълнение на уредите се отличава с многообразие от конфигурации, което не позволява да се посочат конкретно отделните части.

Устройството на стандартен магнитен пускател предполага обединяване на двете половини на корпуса, в резултат на което се обединяват също в единна конструкция двете половини на Ш-образния магнитопровод.

При това, благодарение на пружината за връщане, между половините на магнитопровода остава малка междина, основните контактни групи в такова положение остават отворени.

Принцип на действие на ЕМП

Принципът на действие на уреда се основава на ефекта на електромагнитната индукция. Ако на бобината, разположена вътре в пускателя, няма напрежение, магнитопроводът остава в положение „с междина“, главните контакти са отворени.

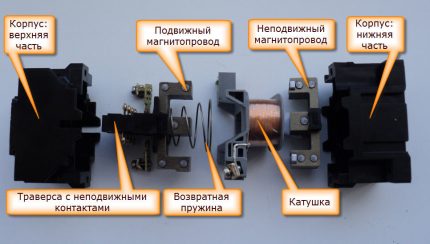

Бобина и пружина на пускателя
Бобина на класически уред, чиято сила на магнитното поле привлича подвижното контактно шаси. И обикновена метална пружина, благодарение на която подвижното шаси се отмества.

Когато през бобината се пропуска електрически ток, под действие на магнитното поле втората (подвижната) част на магнитопровода преодолява силата на пружината и се привлича към първата (неподвижната) част.

Съответно, главните контактни групи на пускателя се затварят от пластините на подвижното шаси.

Обратният процес е очевиден – когато напрежението се снема от клемите на бобината, магнитното поле прекратява действието си, под силата на пружината за връщане подвижното шаси и втората част на магнитопровода се отблъскват. Съответно, магнитният пускател се връща в състояние на прекъснат контакт.

Втора горна част на пускателя

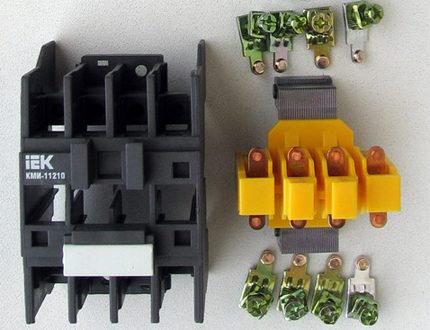

Втората – горната подвижна част на сглобката, благодарение на която се осъществява принципът на комутация. Отдясно са показани и отделни контакти на силовата група, демонтирани от монтажните места на изолирания корпус.

Трябва да се отбележи – въз основа на конфигурацията на електроуреда, схемата на контактните групи може да има най-различно устройство. Особено що се отнася до спомагателните контакти, които могат да бъдат в затворено или отворено състояние в противовес на състоянието на главните контакти на уреда.

Особеност на съвременните конструкции на магнитните пускатели е модернизацията на схемата за управление на индуктивната бобина.

Ако с изпълнението на предишните «остарели» уреди се предполагаше директно подаване на напрежение към бобината, взето от една от фазите, сега все по-често се използват електронни схеми.

Пускател с електронна платка на бобината

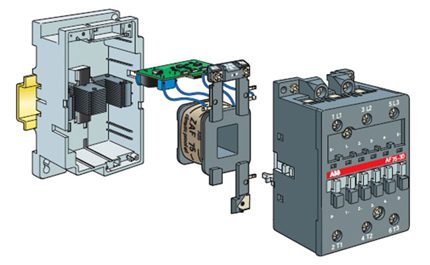

Конструктивно изпълнение на комутатора на електрически линии, където се използва допълнителна електронна платка във веригата за захранване на индуктивната бобина. След обработка от платката, бобината получава захранващо напрежение с постоянен ток.

Така например, продуктите на известната компания «ABB» се оборудват с електронна схема за стабилизация на напрежението, подавано към терминала на индуктивната бобина на магнитния пускател.

За управлението на бобината чрез електронна схема е характерно това, че променливото напрежение предварително се изправя и след това се формира импулсен сигнал. Такъв подход осигурява увеличаване на срока на експлоатация и подобряване на стабилността на действие.

Как правилно да изберем електромагнитен пускател

Като се има предвид доста широкият асортимент от изделия от подобен род, който присъства на търговския пазар, правилата за избор стават повече от актуални за крайния потребител.

Технически параметри на уреда

Точният и правилният избор на магнитен пускател за 380 волта, например за електродвигател, ще осигури безпроблемна работа на мотора и най-важното – безопасност на електрическата система.

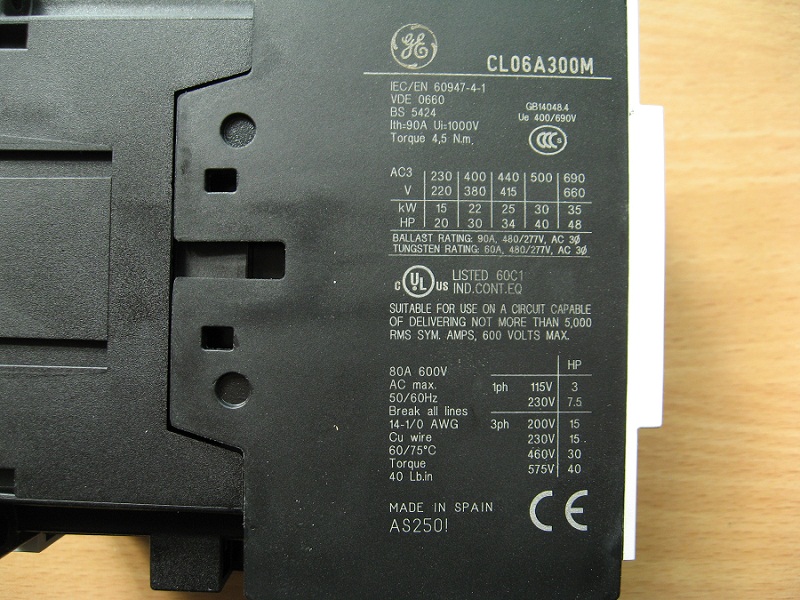

Техническа табличка на пускателя
Технико-експлоатационната табличка, присъстваща на всеки фирмен уред, – това е основата за избор на устройството, от което се нуждае потенциалният електротехник. Но освен този критерий, актуални са също и други

Избира се конкретен уред, разбира се, въз основа на технико-експлоатационните параметри на предполагаемия за включване товар. Съществено влияние върху правилния избор оказва и принадлежността на изделието към една или друга марка.

Трябва да се отбележи – на пазара присъства доста висок процент продукция с ниско качество. Затова марката, в този случай, е важен критерий за избор.

Маркировка и тип на закрепване на изделията

Всеки уред, във всеки случай фирмен, има съответна маркировка непосредствено върху корпуса. Опирайки се на техническите сведения, съдържащи се в маркировката, е достатъчно лесно да се избере комутационно устройство в точно съответствие с изискваните параметри.

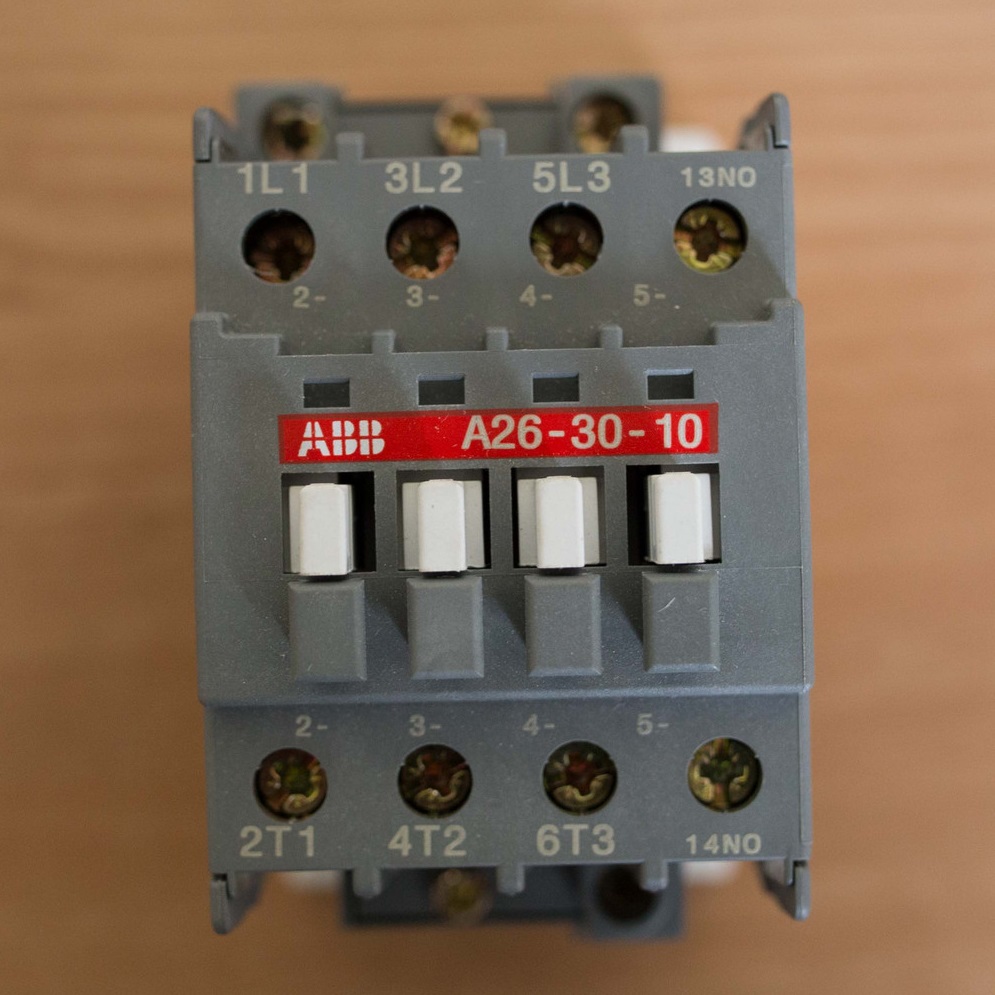

Маркировка на пускателя ABB
Класическа маркировка, която присъства на фирмените уреди, произвеждани под логото «ABB». Използвайки алгоритъм за декодиране, съвсем не е трудно да се избере необходимото устройство.

Така, комутационните устройства на същата фирма «ABB» имат приблизително следната система на маркировка:

А-26-30-10

Редът на кодиране се дешифрира по следния начин:

  • «А» – буквеното обозначение указва типа на уреда;
  • «26» – вторият цифров маркер определя номиналния ток в ампери;
  • «30» – третото обозначение указва броя на силовите контакти;
  • «10» – последното число характеризира броя на спомагателните контакти.

При това, за двете последни позиции на списъка, характерно е разделянето на цифрите. Тоест, ако се посочва цифра «30», това означава наличие на три (3) нормално отворени контакта и липса (0) на нормално затворени контакти.

Аналогично декодиране и за цифровия код (10), който указва допълнителни контактни групи.

Пускател на DIN-рейка

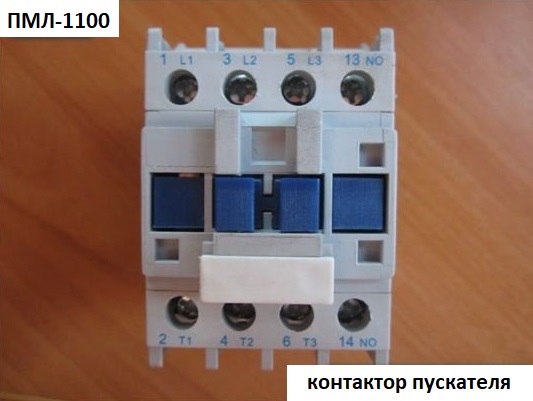

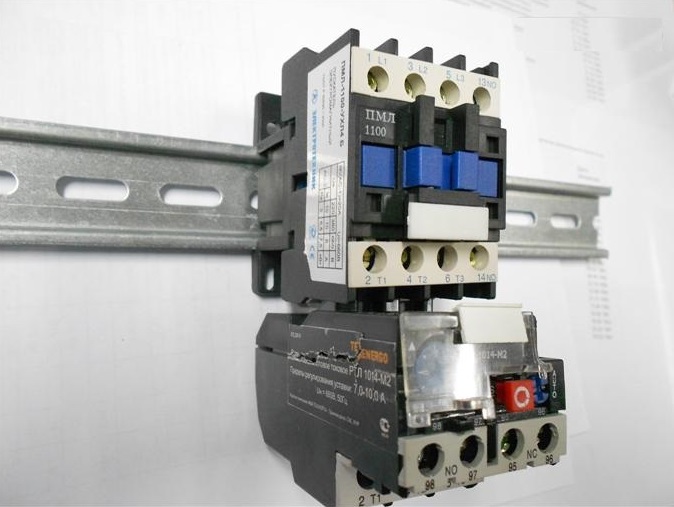

Вариантът за «поставяне» (монтиране) на електроуреда на DIN-рейка е широко разпространен, но в същото време продължава да се практикува традиционният вариант на свързване чрез винтово съединение.

Избирайки изпълнение на магнитния пускател за 380V за съответните цели, трябва да се обърне внимание на техниката на закрепване на уреда.

Като правило, значителна част от устройствата със съвременна конфигурация се изпълняват с оглед на монтажа на DIN-рейка. Но също така съществуват конструктивни изпълнения на уредите за закрепване по традиционен начин – с винтове.

Нюанси на свързване на ЕМП в състава на схемата

Класическата схема за свързване на ЕМП не се отличава с особени сложности. Всъщност, ако не се вземат предвид спомагателните групи контакти, е необходимо да се свържат три основни линии – в схемата за 380 волта присъстват три фази.

Общо това са 6 контакта – три входни и три изходни, плюс два контакта от веригата на бобината на индуктивността.

Схема за свързване на електромагнитен пускател

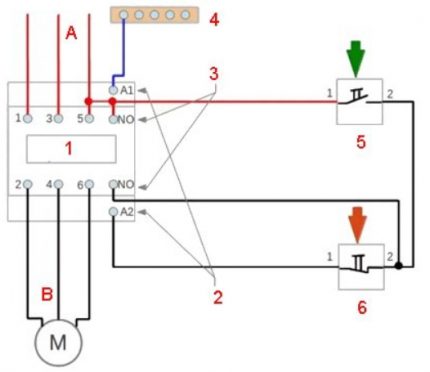

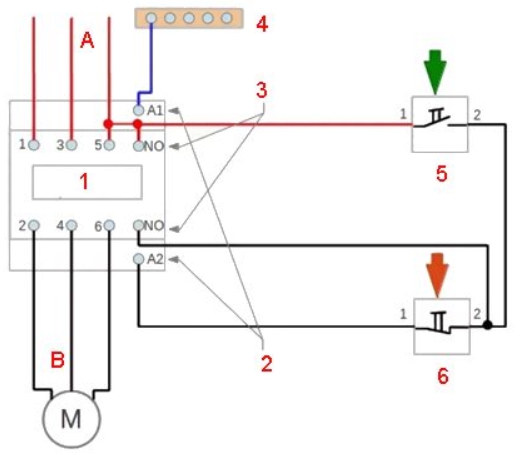

Електрическа схема за включване на пускателя: А – входна верига (380 волта); В – изходна верига (електродвигател); 1 – магнитен пускател; 2 – терминал за захранване на бобината на индуктивността; 3 – спомагателни контакти; 4 – заземителна шина; 5, 6 – бутони за управление (+)

Въпреки това, действителното включване в електрическата верига често е съпроводено с доста сложна схематика, в която участва голям брой спомагателни контакти.

Като правило, съвременните схеми за включване на същите електромотори предвиждат допълнително въвеждане на защитни устройства – термично реле и други.

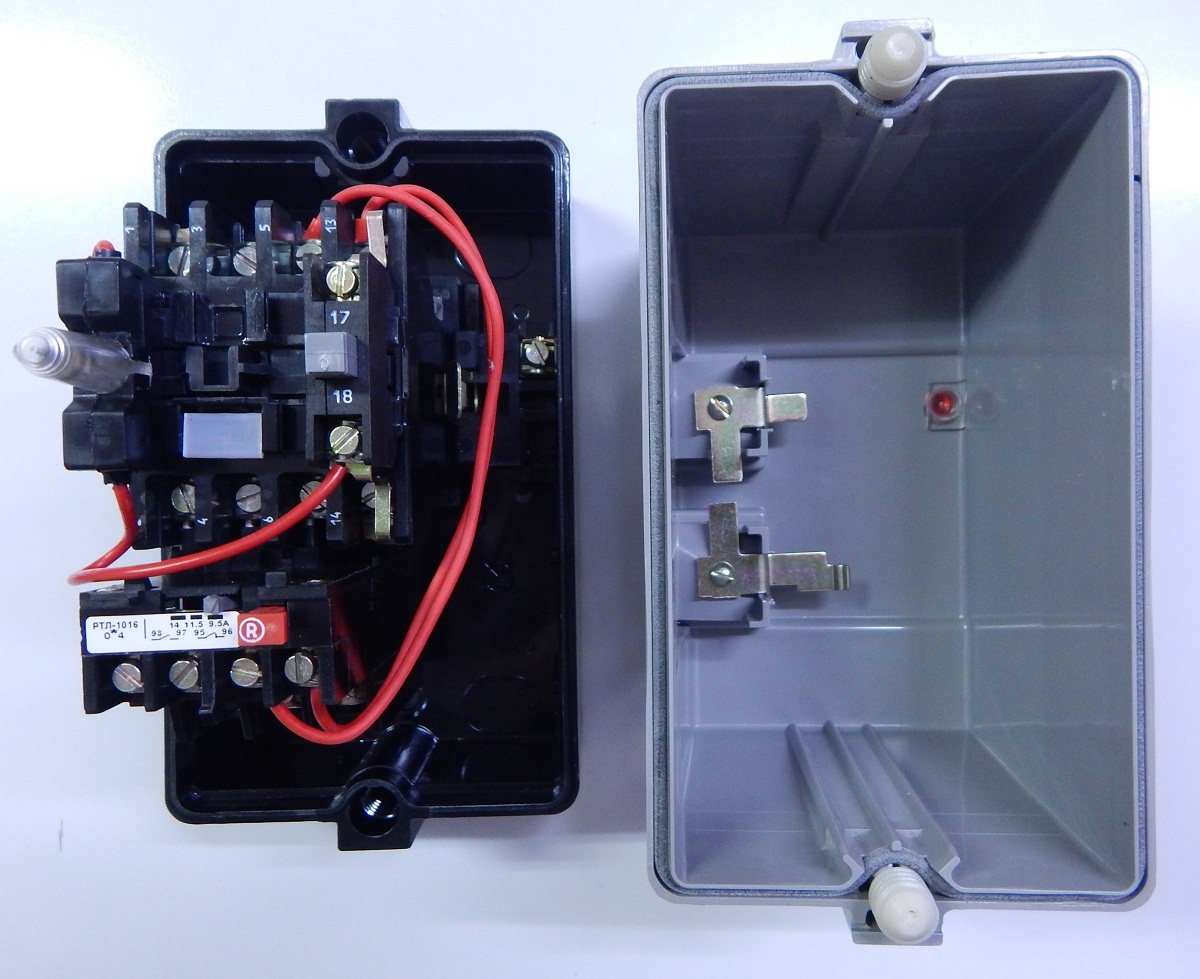

Пускател в двойка с термично реле
Сглобяване на комутационно устройство в комбинация с термично реле. Подобен вариант на включване се използва много често, тъй като осигурява допълнителна защита на веригите на товара и на самия товар.

При свързване на веригите към електромагнитен пускател, проектиран за 380 V, трябва да се спазват следните правила:

  • да се свързва при пълно отсъствие на напрежение;
  • входните вериги да се свързват чрез автоматичен прекъсвач;
  • да се използва сечение на проводника, което оптимално да подхожда на контакта;
  • да се извършва затягане на винтовете до упор, но без прилагане на прекомерна сила;
  • да се проверява целостта на намотката на бобината (с омметър) преди свързване на захранващата линия;
  • да се проверява свободния ход на подвижното шаси след извършване на всички свързвания.

По правило комутационните устройства от този тип се инсталират вътре в шкаф, предназначен за монтаж на електрически линии. Изпълнението на шкафа – с вратичка за удобство на обслужване и ограничаване на достъпа на външни лица.

Изводи и полезно видео по темата

Пълноценен информативен разказ за магнитния пускател чрез видеоклип, записан от известна търговска компания за електронни компоненти.

Авторът на клипа подробно и в достъпна форма разкрива същността на комутационното устройство:

Комутационни устройства, подобни на електромагнитен пускател за трифазни мрежи, намират приложение в промишлената, стопанската и битовата сфера доста често. Затова е полезно своевременно да се проучи информация относно такива уреди – как да се работи с тях, как да се свързват, как да се определят за монтаж и т.н.
