Правила за проверка на газоанализаторите: периодичност и методика за провеждане на работите

Много вероятно е да сте се сблъсквали с държавния контрол върху газовите уреди. Може би Вие сте предприемач и за Вас имат значение дори най-незначителните аспекти, свързани с разходите? Ние смятаме, че правилата за проверка на газоанализаторите са известни на много малка част от населението, а междувременно неудачно избраният уред в крайна сметка ще струва стотици евро надплащане.

Ние се опитахме да съберем цялата полезна информация на едно място. Става въпрос за всички ключови моменти: норми, периодичност, етапи на проверките. Вие ще подходите задълбочено към избора на газоанализатор, ако прочетете изложения от нас материал.

Анализаторите на газ попадат под държавно регулиране, тъй като осигуряват безопасност на обекти от различни сфери на човешката дейност. Отнася се това преди всичко до проверките, които се извършват, за да се уверим в съответствие с метрологичните характеристики. Нека заедно да разберем как се провеждат проверъчните мероприятия.

Особености на уредите за анализ на газ

Газоанализаторът е уред за определяне на количествения и качествения състав на газова смес. Така казва науката. Широко разпространение са получили ръчните абсорбционни анализатори, в които реагентите постепенно поглъщат съставките на газа. Автоматичните устройства в постоянен режим определят физическите и физико-химичните величини на смесите и техните компоненти.

Анализаторите на газ се делят на 3 групи. Всички уреди действат на физически методи на анализ, а разликата се изразява в възможността да се отчитат химични процеси.

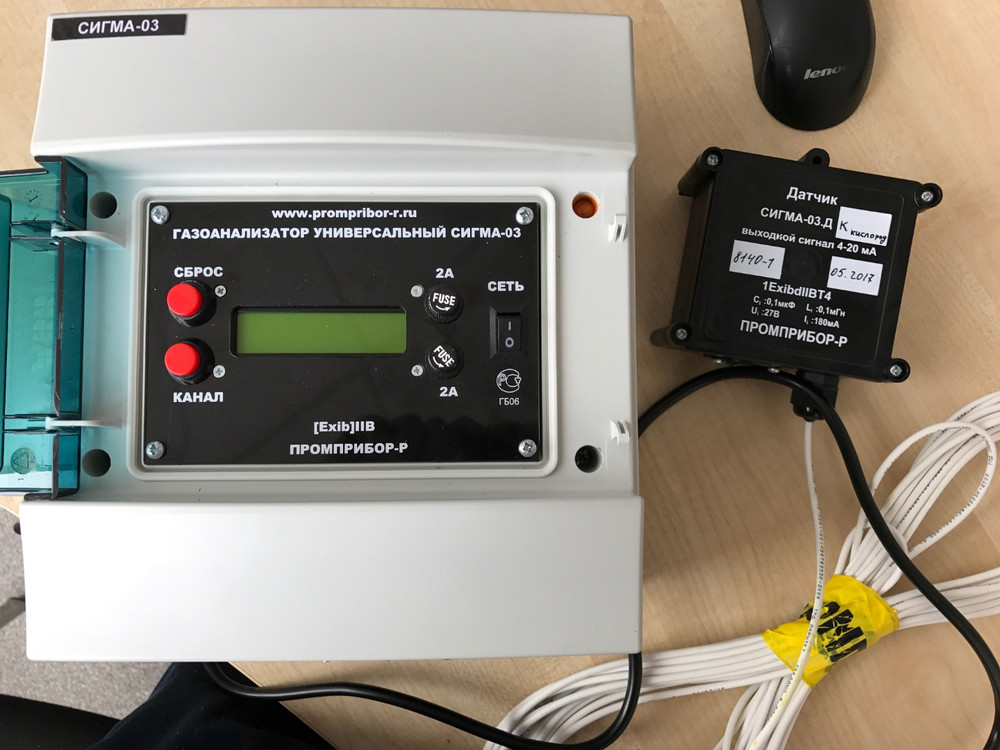

Сигма-03 — стационарен многоканален анализатор с отделни блокове и модули, сред които инфоблок СИГМА-03.ИПК, в комплекта също влизат издръжливи датчици в количество до 8.

Уредите от 1-ви тип мониторират включително съпътстващи химични реакции. Анализаторите определят измененията в налягането на горивната смес и нейния обем след химическо взаимодействие между съставките.

Газоанализаторите от 2-ри тип дават показатели от физическия анализ, който се прилага за хроматографски, фотоионизационни, електрохимични, термохимични и други физически и физико-химични процеси.

Устройствата от 3-ти тип работят само по принципа на физическия анализ. Методите за измерване при тях биват магнитни, денсиметрични, термокондуктометрични и оптични.

Приборите за анализ на газови смеси също се класифицират:

• по предназначение;
• по брой на измервателните канали;
• по количество на измерваните компоненти;
• по конструкция;
• по функционалност;

Струва си да знаете повече за устройствата, които се различават по последния признак. Газоанализаторите изпълняват функциите на обикновени измервателни уреди, както и на сигнализатори, течотърсачи, индикатори.

Сфери на приложение на газоанализаторите

Измерители за газ се използват на взривоопасни обекти, котли на ТЕЦ, предприятия от химическата промишленост, превозни средства. Анализаторите се прилагат също преди огневи работи в кладенци и мазета.

Взривоопасните газове носят особена заплаха в затворено и тясно пространство — ето защо газоанализаторите се оказват незаменими преди огневи работи в мазета и кладенци.

Уредите носят полза на собствениците на газово, вакуумно и хладилно оборудване: благодарение на измерителите се определят нехерметичност, течове, концентрация на горими газове. Лекарите с помощта на газоанализатори следят за концентрациите в дихателния контур по време на обезболяващи процедури. В сферата на опазване на природата на тези уреди също е намерено полезно приложение.

Повече за принципа на работа на газовия анализатор четете в този материал.

Проверка на газови анализатори в Русия

Измервателните уреди, които попадат под държавен надзор, се преглеждат за съответствие с метрологичните характеристики. Обикновените граждани и предприемачи трябва да знаят, че от 2008 г. дейността в тази сфера се регламентира от Федерален закон № 102 «За осигуряване на единството на измерванията». Газовият анализатор или друго отчетно устройство се верифицира с определена честота, обикновено 1 път годишно.

Подготовка за проверка на газовия измервател

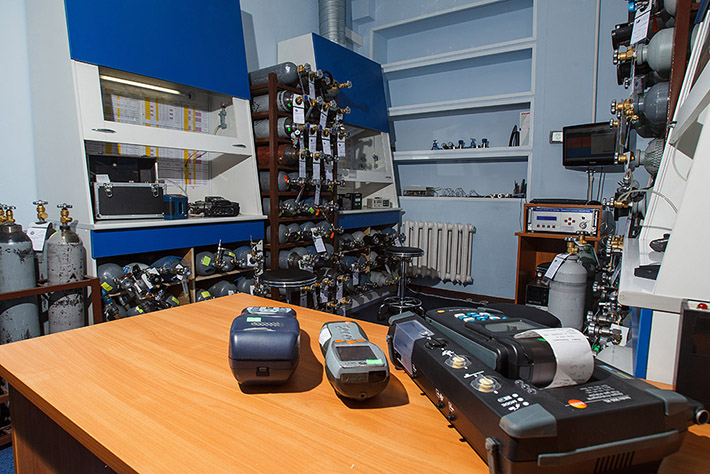

Проверочните газови смеси (ПГС) в бутилки се издържат в продължение на денонощие в помещението за верификация. Самият газоанализатор се съхранява там поне 2 часа. Едновременно се подготвят средствата за преглед, за което се говори в експлоатационната документация.

Изхождайки от документите и ръководството за експлоатация на конкретното изделие, се проверява комплектацията на анализатора, след което устройството се подготвя за работа. Подготвителните мерки са съставна част от методиката за верификация за всеки вид газоанализатор, в техническата документация тя съответства на 5-ти пункт.

Проверочните газови смеси се предлагат в голямо разнообразие на пазара, но за проверки се използват само държавни стандартни образци (ДСО).

Същността на проверката се свежда до това, че проверочната газова смес преминава през газоанализиращото оборудване с необходимата скорост. При повече от един балон се използва многоходов кран. Съставът се превключва с просто завъртане на крана.

Последователност на прегледа на оборудването

Проверката започва с външен оглед, като се вземат предвид видимите проблеми и повреди. Също така се проверява четливостта на надписите на предния панел и състоянието на резбата на штуцерите. Според инструкцията за конкретния газоанализатор се извършва проверка на изправността.

По време на процеса газовата смес преминава през редуктора и постъпва в линията към датчика. Проверката достига до логическото си завършване, когато специалистът определи основните показатели на метрологичните характеристики: грешките при измерванията, както и вариациите на показателите при различно съдържание на газове.

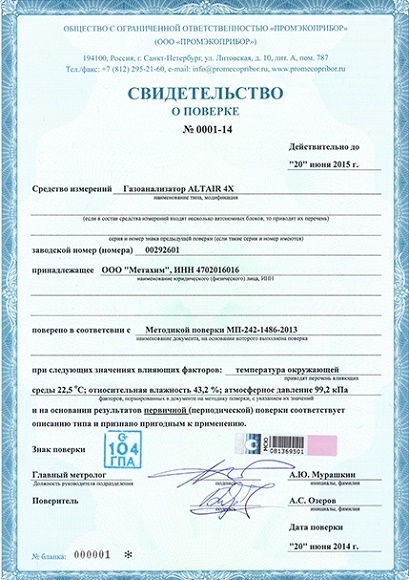

Проверяващата организация издава свидетелство или поставя клеймо върху устройството. Поради особеностите на конструкцията на някои газоанализатори, отбелязването понякога се поставя директно върху хартиения документ.

Различават се 5 вида проверка:

• първична;
• периодична;
• извънредна;
• инспекционна;
• експертна.

Първичната проверка се извършва преди започване на експлоатация на анализатора. След ремонт собствениците ще трябва да повторят процедурата.

Периодичните проверки се извършват по план. Графиците се посочват в документацията, а тези разписания се изготвят от метрологичните служби на предприятията. След като планът бъде одобрен от Росстандарт, той трябва да бъде утвърден от ръководителя на фирмата.

За извършване на проверка се обръщат и към частни компании: те са отзивчиви по различни въпроси, а техните данни могат да бъдат полезни при спорни ситуации.

Извънредна проверка ще е необходима в случай на загуба на документа за оглед на оборудването, повреди или дълъг престой на устройството.

Също така газовите анализатори подлежат на инспекционен оглед. Това означава посещение в рамките на държавния метрологичен надзор.

При разногласия относно метрологичните характеристики се прибягва до експертна проверка. Тя може да бъде назначена от прокуратурата или съда, но понякога е достатъчно желанието на потребителя.

Нормативни насоки при проверка на газоанализатори

Уредите трябва да работят коректно при радиосмущения със стойности в рамките на Норми 1-72-9-72. Що се отнася до показателите на самите газоанализатори, под нормиране при необходимост може да попадне не само разходът, но и скоростта на потока вместо него. Основната грешка в случай на нужда се заменя със случайна и систематична съставка.

Метрологичните норми се установяват в техническите или стандартните условия за определен газоанализатор, в зависимост от областта на приложение и с посочване на условията за проверочни работи по ГОСТ 8.401-80. При нормални условия разликата между крайните стойности на измерванията за допустимата основна грешка се обособява в рамките на 25 %.

Условия за извършване на проверките

Първо се осигурява безопасност. За проверка са подходящи само помещенията, в които има приточно-смукателна вентилация. След изпълнение на това изискване се проверява съдържанието на вредни вещества в работната зона на предприятието, а нормата е посочена в ГОСТ 12.1.005.

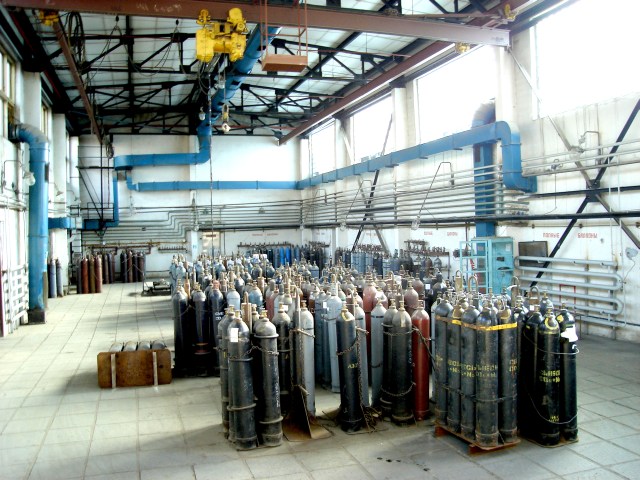

Собственикът на предприятието отговаря за безопасността в помещението за проверка, като за всеки вид взривоопасен газ има допустима концентрация във въздуха

Служителите се защитават от удари с електричество — въз основа на ГОСТ 12.2.007.0 и по останалите изисквания от правилата за техника на безопасност. Използването на газови смеси в бутилки се нормира от ПБ 03-576-03, които са и Правила за устройството и безопасната експлоатация на съдове, работещи под налягане.

За провеждане на проверката трябва да се спазват следните изисквания и ограничения:

• напрежение 220 V;
• разход на ПГС от 0,18—0,35 dm³/min;
• атмосферно налягане не по-ниско от 84 kPa и не по-високо от 106 kPa;
• относителна влажност на въздуха в границите 30—80 %;
• температура на околната среда от +15 до +25 °C.

Проверката се извършва само от атестирани служители по средства за измерване на величини съгласно ПР 50.2.012-94. Преди да извършат своята работа, те трябва да прочетат ръководството за газоанализатора, а също така да работят с уредите.

По време на процеса специалистът ще води протокол и ще вписва следните данни:

• номер на документа;
• дата;
• име на собственика на газовия анализатор;
• номер на проверяваното устройство;
• показания на уреда и параметри на грешките.

В крайна сметка собственикът на измервателния уред ще получи подписано свидетелство с отметка «Годен», но ако качеството на уреда не е добро — то известие с запис «Не годен».

Представителите на Центъра по стандартизация и метрология незабавно ще прекратят проверката, ако получат незадоволителен резултат по вариация на показанията, основна или абсолютна грешка, време на задействане на сигнализацията.

Актът за проверка трябва да потвърди годността на изделието, както и да удостовери съответствието с методиката за конкретния газоанализатор, с посочване на неговото наименование и сериен номер.

Оборудването за отчитане на гориво преди проверката трябва да има информационен блок, зарядно устройство и паспорт. Същото се отнася и за акта за последната проверка, ако е била извършена, както и за сменяемите касети и външните сонди, ако такива са налични.

Какво трябва да знаете за периодичността?

Законодателите на държавно ниво задължиха всички организации, които притежават газоанализатори, да предоставят тези уреди за проверка. Работите се извършват от представители на Държавната метрологична служба и акредитирани служби на частни организации. Периодичността за проверка на сензора зависи от модела на газоанализатора, а законът определя срок от 6 до 12 месеца, но не по-рядко от веднъж годишно. При това някои уреди изискват преглед поне веднъж на 6 месеца.

Периодът за преглед на оборудването може да се определя от местните структури на метрологичната служба. Служителите на Центровете по стандартизация и метрология понякога злоупотребяват с положението си и увеличават честотата на прегледите. ЦСМ може да определи шестмесечен срок за проверка без основателна причина.

Отделя се и калибровката — комплекс от мероприятия за газоанализатори, които се използват извън областта на държавното регулиране. Интервалът между калибровките не се определя ясно. В същото време в методиката понякога се посочват технически обосновани препоръки относно сроковете за следващата такава процедура.

Каква е същността на методиката на проверките?

Методиката за проверка представлява документ с подробно описани операции за потвърждаване на годността на газоанализатора. За различни марки и модели подходът е различен.

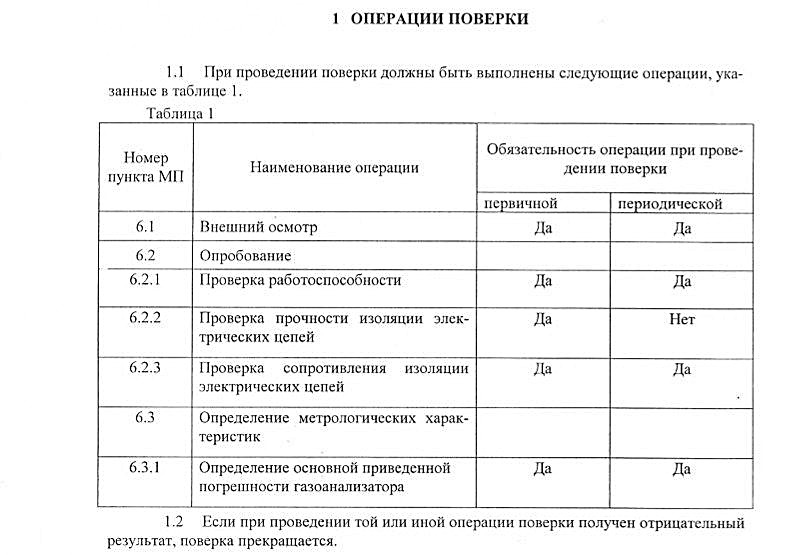

Извадка от методиката за газоанализатори модели 1800, 1900, 2200, 5100, 5200 на компанията Сервомекс Груп Лимитид: първа точка — операции за проверка

В документа обикновено се включват 7 точки:

1. Операции за проверка. Става въпрос за основните показатели, включително грешките.
2. Средства. Към тях се отнасят уредите и газовите смеси за изпитване и определяне на метрологичните характеристики.
3. Изисквания за безопасност.
4. Условия за провеждане.
5. Подготовка.
6. Провеждане.
7. Оформяне на резултатите от проверката. На този етап проверяващият съставя протокол и издава документ-свидетелство.

Непосредствено проверката започва с присъединяване на бутилката с газ за проверка към регулиращия вентил. След това към изхода се поставя ротаметър. Ротаметърът се присъединява с адаптер за проверка. Сместа след това се подава на входа на газоанализатора, и когато уредът даде показания, те се записват.

Специалистът изчислява грешката и определя времето, което е отнело установяването на показанията. Проверяващият сравнява показателите с нормативите и оформя резултатите.

Изводи и полезно видео по темата

Преглед на битов газоанализатор, свързване, принцип на действие, тестване:

Проверка на анализатори на газ и сигнализатори за загазованост с помощта на съвременно оборудване:

Самите проверки няма да предизвикат организационни трудности, особено ако на въпросите за безопасност е обърнато нужното внимание. Уредът за определяне на състава на газа се признава за годен, след като основната и абсолютната грешка се окажат приемливи. Напълно възможно е сроковете за проверка на газоанализатора да станат проблемен момент. Потребителят трябва да настоява за годишен интервал вместо необосновано кратък период. Незадоволителен резултат по метрологичните характеристики също може да бъде оспорен.
