Разстояние от газово оборудване до електропроводка: технически норми и правила

При оборудване на газоснабдяването на своя дом или апартамент е необходимо да обмислите огромен брой неща, по-специално разстоянието от контакта до газовата тръба, независимо дали електропроводката е била монтирана или реконструирана преди разработването на проекта или след това.

Поредни безумни изисквания, препоръки за усложняване на процеса или разумни нормативни изисквания? А какво ще стане, ако не се спазват нормите и лепите проводниците където да е?

На тези и много други въпроси относно съчетаването на електричество и газоснабдяване в едно помещение ще ви отговорим подробно.

Разположение на електропроводката и газовото оборудване

Кухните в различни апартаменти и къщи се различават една от друга по своите размери. Това може да бъде шикарна плантация за приготвяне на храна, място, в което напълно се побира всичко необходимо, или тясна килерче, където печката с хладилника и шкафа за зърнени храни са се събрали – и добре.

Така или иначе, във всяка кухня има електропроводка, захранваща аспиратора, помпите, оборудването за подаване и циркулация на вода, както и битова техника, като хладилник или микровълнова печка.

На кухнята всеки има инсталирани огромен брой електроуреди. Но освен тях в това помещение могат да се намират и други енергозависими инсталации – котел, газова печка и бойлер.

И това е по минимума, без да броим електрозависимите отоплителни котли и газови печки.

По този начин, практически винаги се съвместяват електропроводката с газовия тръбопровод в едно помещение.

Какво казва законът?

Разбира се, разстоянието между носителите на тези два енергоресурса не е измислено, а е внимателно пресметнато от специалисти и е внесено в съответните нормативни актове.

Това са:

• ПУЕ-6;
• ПУЕ-7;
• СП 402.1325800.2018.

Да започнем с ПУЕ (правила за устройство на електроуредби). Нас интересуват 6-то и 7-мо издание. В точка 2.1.56 на ПУЕ-6 е посочено, че при пресичане на проводници и кабели с тръбопроводи, съдържащи леснозапалими газове, разстоянието между тях трябва да бъде най-малко 100 mm. При това, проводниците, преминаващи в «горещи» зони, трябва да се осигурят с допълнителна термозащита и защита от механични повреди.

Особеностите на паралелното полагане са описани в точка 2.1.57, в която разстоянието се нормира до 400 мм и отново, в близост до горещи тръби проводниците и кабелите трябва да притежават защита.

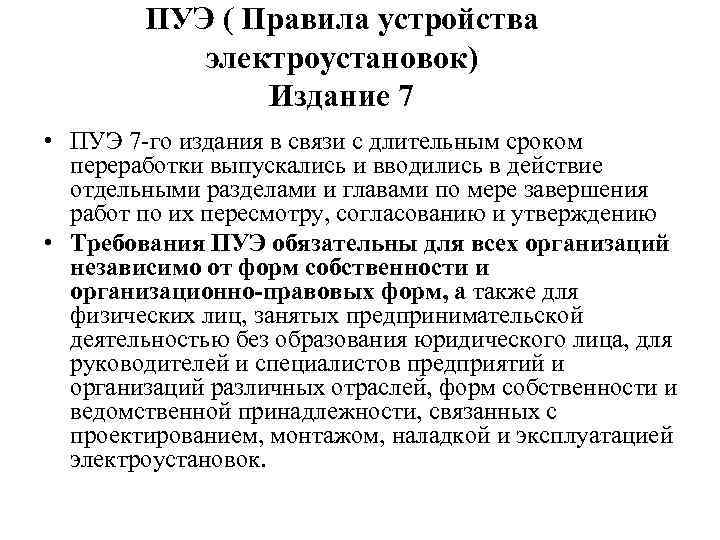

ПУЕ-7 е по-категоричен. Точка 7.1.50 нормира разстоянието от 0,5 метра от всякакви ключове, контакти и други електроинсталационни елементи.

Всъщност, ПУЕ са препоръчителни норми за частни лица и задължителността на прилагането на отделни техни точки е размита. Независимо от това, точките, на които се позовават други актове, утвърдени като задължителни, не се отнасят към доброволните.

Има обаче още задължителни за всички Правила за проектиране на системи за газопотребление, въведени на 6 юни 2019 г. и определени като СП 402.1325800.2018.

Нека да видим какво се казва в този Сборник от Правила относно окабеляването и газопроводите. В точка 5.1 е посочено, че всяка газова печка трябва да бъде оборудвана със система «газ-контрол», която помага да се предотврати подаването на гориво към дюзите, ако пламъкът угасне. Освен това, между газовия вентил и маркуча се монтира диелектрична вложка.

Много строги са изискванията за осигуряване на пожарна безопасност, която изключва възможността за бързо разпространение на пламък в случай на такава опасност.

Точка 6.15 определя разстоянието на мрежите на вътрешния газопровод от електрозахранването – по хоризонтала не по-малко от 40 см, по вертикала – не по-малко от 10 см.

При това, ако се извършва свързване на газоизползващи уреди към електрическата мрежа, а както вече казахме, те са разпространени навсякъде, се прилагат отделни правила, които също ще разгледаме сега.

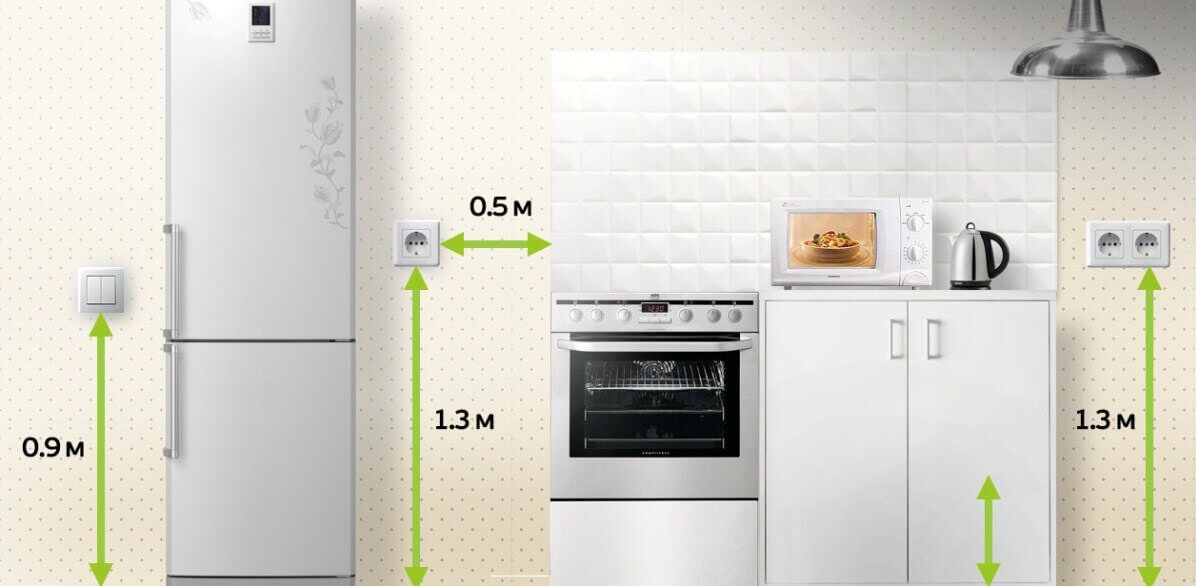

На първо място се регулира разстоянието от газовия котел до неговия електрически контакт – не повече от 0,5 м.

Когато инсталирате контакт според СП, не забравяйте за удобството от неговото използване и лесния достъп за бързо изключване на газоизползващите уреди в случай на извънредна ситуация.

Контактът, към който се свързва оборудването, работещо със синьо гориво, задължително трябва да притежава заземяване и да бъде на лесен достъп за бързо изключване или визуална проверка.

Обърнете внимание, че върху електрическия кабел не трябва да се оказва никакво механично въздействие и при монтаж/експлоатация не трябва да се допускат никакви усуквания, разтягания и други действия, които влияят негативно на целостта на окабеляването.

Категорично е забранено да се поставя окабеляването в непосредствена близост до каквито и да е температурни въздействия. В това число, разстоянието от газовата печка до свързвания към нея контакт не се различава по нищо от котелното – не повече от 0,5 м с липса на допирни точки.

По принцип, именно тези документи регулират разстоянието на електроокабеляването и електроизточниците от газовата тръба във всички случаи, както при свързване на уреди, работещи с това гориво, така и до независими инсталации.

Защо трябва да се спазват разстоянията?

На пръв поглед газът и електрическият ток са 2 различни ресурса, работещи в комплекс. И въпреки това те са абсолютно несъвместими при пряк контакт помежду си. С какво се дължи това?

Електрическата инсталация при контакт с гореща среда претърпява температурно топене, в резултат на което може да настъпи късо съединение и като следствие – запалване.

Бъдете внимателни при избора на контакт и спазването на изискванията на ПББ. По време на работа на газовия уред неквалифицираният монтаж може да провокира запалване.

Дори ако авария на линията на проводниците настъпи не по вина на нагряването от газоизползващото оборудване, при непосредствена близост до него, в случай на едновременен изтичане на газ дори малка искра може да провокира експлозия. Да не говорим за запалването на електропроводката и въздействието на пламъка върху газопроводните тръби.

Но това не е всичко. Много е важно да се предвиди качествено полагане на електропроводката, намираща се до газоразпределителната система. Често, особено в къщи от стари постройки, проводниците се полагаха по системата «нула-фаза», тоест заземление не беше предвидено.

Съвременната система на електропроводка предполага преход към трижилна. Съответно, в старите разпределителни табла, неразчетени за 3 жила, «земята» се хвърля на нула.

По време на включване на голям брой електроизползващи уреди, може да прегори нулата, което води до нарастване на напрежението и запалване. Представете си какво ще стане, ако напрежението падне върху газовата печка, включена към електричеството.

Всъщност може да настъпи ефект на нагревателен елемент в тръбите, отиващи към щранга, да не говорим за по-сериозни последствия, например експлозия. Диелектричната вложка, за която се говори в СП 402.1325800.2018, е необходима именно за да обезвреди електропроводимостта на газовия маркуч.

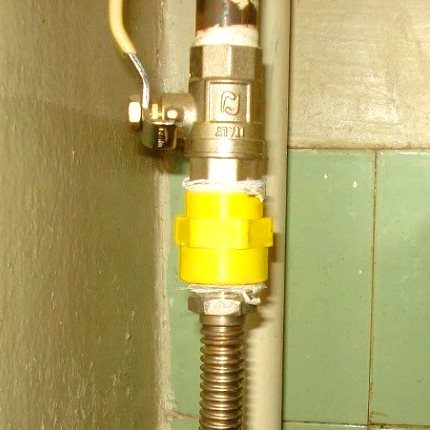

Диелектричната вложка – това е фитинг-прекъсвач, който помага да се изключат блуждаещите токове по газопровода вътре в апартамента или вътре в дома. Също така се нарича изолираща вложка.

Опасен е и оголеният, по някаква причина, проводник на електропроводката, попаднал върху газопроводните тръби. Той ще създаде на тръбопровода напрежение, което ще бъде по принцип заземено, но на теория все пак е опасно за живота и възможно запалване.

Отговорност за неспазване на изискванията

Разбира се, както в случая с всяко друго нарушение на утвърдените норми и правила, при неспазване на задължителните разстояния от газовата тръба до положения електрокабел, за гражданите е предвидена отговорност.

КоАП РФ Член 9.4 обещава налагане на глоби на нарушителите. Е, и разбира се, за опасно свързване, с различни нормативни документи практически е осигурено изключване от линията при неотстраняване на неизправностите.

Между другото, паричните наказания не са чак толкова значителни, дори за повторно нарушение.

От една страна, наказанието така или иначе ще понесе изпълнителят, а това, по всички правила – организацията, която притежава допуски и лицензии за полагане на газови и електрически мрежи. А те от самото начало няма да рискуват, ако е избрана отговорна организация с опит в работата.

Но, както показва практиката, повечето потребители използват услугите на частни електротехници без необходимата документация и договори, или правят окабеляването самостоятелно.

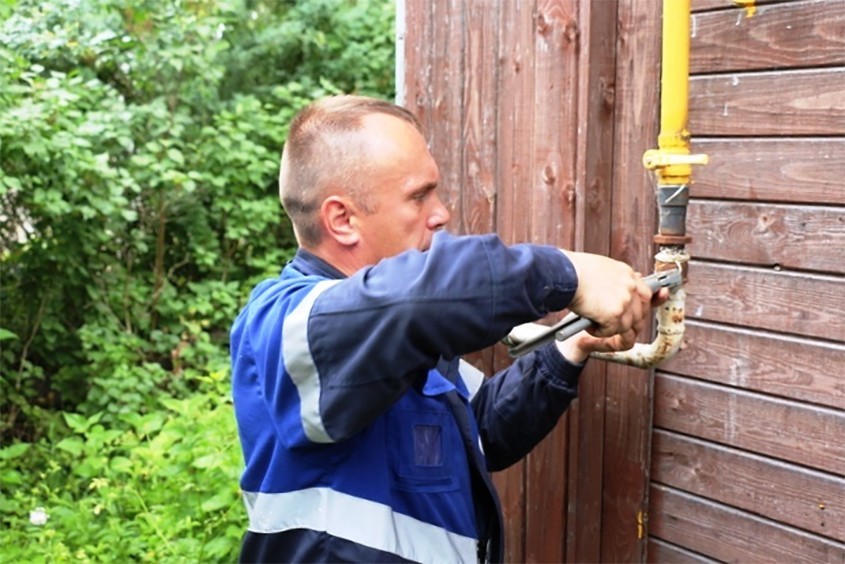

А това вече е чл. 7.19 от КоАП на РФ – самоволно свързване, за което също грози глоба. Е, и разбира се, в случай на причиняване на неумишлена вреда на здравето и повреда на имуществото на други граждани, в резултат на противозаконна дейност, наказанието ще бъде още по-сурово – до лишаване от свобода.

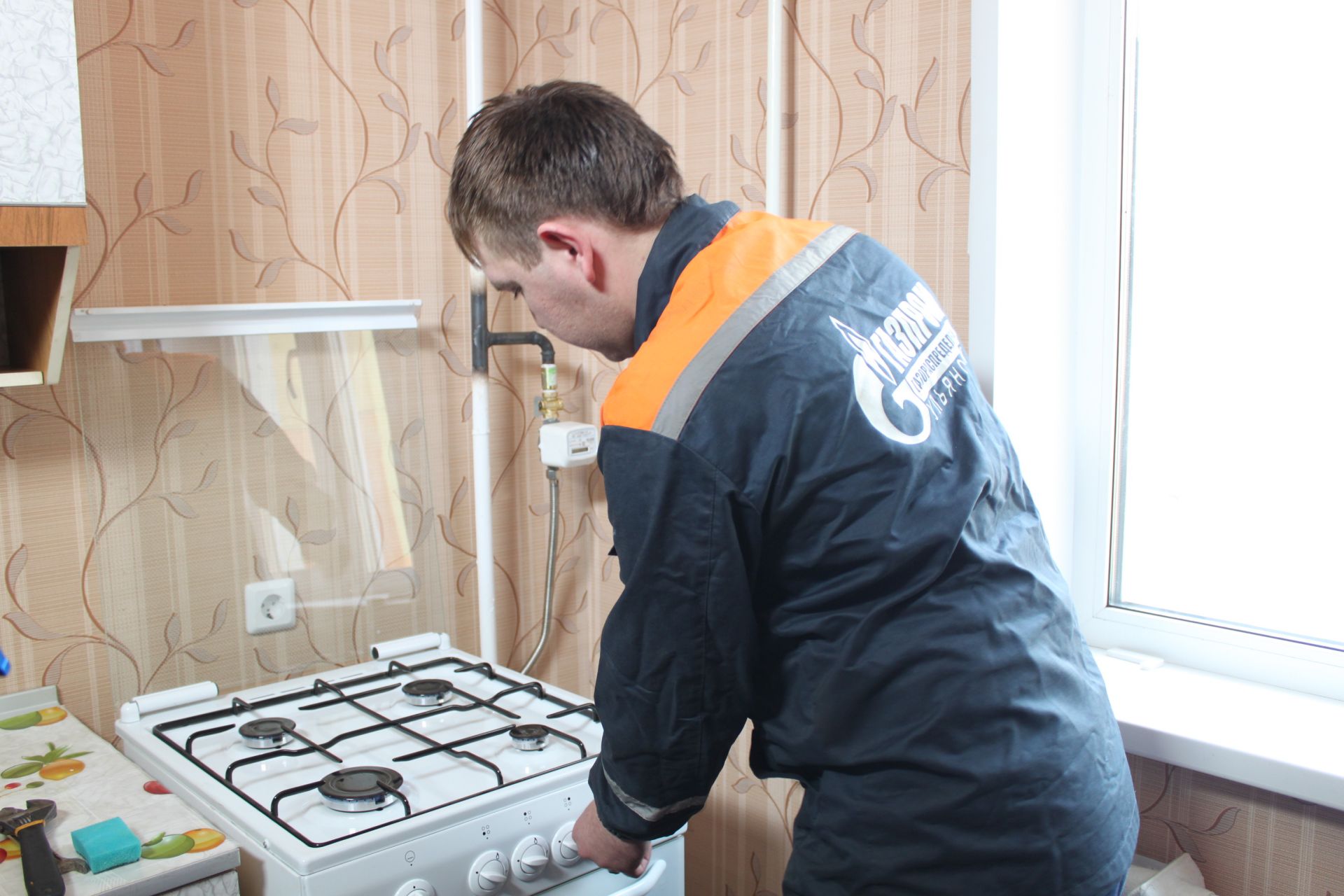

П 88 от ПП на РФ № 410 от 14.05.2013 гласи, че всички манипулации с газовото оборудване, включително свързването на печката, могат да се извършват само от организации, притежаващи съответния допуск и лицензия за такива видове работа.

Да се отговори еднозначно на въпроса какво ви очаква при неспазване на изискваните разстояния е много трудно. Всичко това е на преценка на по-висшестоящите и длъжностните инстанции.

Как да избегнете проблемите?

На първо място, спазването на правилата – това е вашето здраве и безопасност за вашия живот.

Затова, ако съвместявате газ и електричество, следвайте няколко прости препоръки:

1. Спазвайте точно правилата на ПУЕ и СП.
2. На входа в своя апартамент монтирайте устройство за защитно изключване, което гарантира изключване на електроенергията в случай на проблеми с нулевия проводник.
3. Преди монтажа на окабеляването се уверете, че новото ще съответства по жилност на старата схема (ако тя не се променя).
4. Газовата печка не може да се заземява през газопровода, както и обикновените битови предмети, работещи на електроенергия.

А освен това, задължително използвайте услугите на опитни електротехници и сключвайте договори при монтажа на електриката за газовите уреди.

Винаги проверявайте лицензията и документите на газовите техници, които викате за монтаж на газоизползващо оборудване. Освен това, задължително сключвайте двустранен договор и проверявайте, че монтажът на електриката към устройствата е извършен по всички правила.

Всички тези препоръки ще ви помогнат да избегнете проблеми с контролиращите структури и ще осигурят безопасно енергоснабдяване.

Изводи и полезно видео по темата

Какво представляват електророзпалването и газ-контролът, нужно ли е да се съвместяват газ и електричество:

По този начин, ПУЕ и СП, които нормират разстоянието до газопровода, са изложени ясно и не допускат противоречия на практика. Обаче фактът, че всички тези правила са разработени съвсем не за да усложнят вашия живот, а за да го спасят, както и вашето имущество, живот, здраве и вещи на други хора, живеещи с вас или наблизо.

А Вие спазвахте ли нормативите при проектирането на газо- и електроснабдителното оборудване в своя дом или апартамент? Споделете с нас своя опит в коментарите, а също така задавайте въпросите, които ви интересуват по темата на статията.
