Разположение и монтаж на контакти в кухнята: най-добри схеми + инструкции за монтаж

Най-активният консуматор на електричество в къщата или апартамента е кухненската техника. Ето защо е важно всички контакти в кухнята да бъдат разположени правилно. Това ще осигури удобство при използване и защита. Защото един неправилно монтиран контакт може да доведе до много негативни последици, включително да стане причина за пожар.

Ще ви запознаем с всички използвани в момента варианти за устройство на силови точки и видове електроинсталационни изделия. При нас са изложени подробно технологиите за монтаж и са изброени често срещаните грешки, които може да допусне неопитен майстор.

На заинтересуваните посетители предлагаме най-добрите схеми за разположение. Като вземете предвид предоставената информация, Вие без проблем ще се справите с избора на място и устройството на контакта. Текстът е допълнен с илюстрации и видео-инструкции.

Особености при използване на кухненски контакти

Броят на точките за свързване към електрозахранващата мрежа зависи от размерите на кухненското помещение и функциите, които то ще изпълнява. В много малки кухни е проблематично да се разположи голям брой електроуреди.

По-големите помещения обаче дават възможност на фантазията и желанията на домакинята на къщата/апартамента да се разгърнат.

Производителите на контакти предлагат стилни вградени решения за кухнята, които позволяват икономично използване на работното пространство

Независимо от площта на кухнята, наличието на електрически уреди и броя на инсталираните контакти, има общи изисквания, на които те трябва да отговарят:

• безопасност при използване;
• свободен достъп;
• качествено извършен монтаж.

Не бива да забравяме, че приготвянето на храна повишава нивото на влажност, а използването на различна мощна техника дава високо натоварване на електрозахранващата мрежа. Ето защо е важно всички контакти, инсталирани в кухнята, да отговарят на правилата за безопасност.

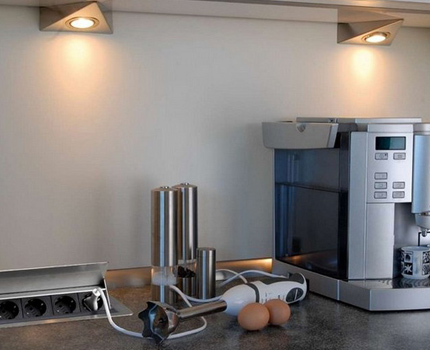

За да предпазите себе си и близките си от опасност, трябва да разполагате допълнителните блокове контакти в кухнята по-далеч от мивката и печката

Първо, не трябва да ги поставяте над печката и мивката. Това правило е важно да се спазва при планирането и избора на кухненски комплект. Ако в хода на ремонта на кухнята са настъпили кардинални промени в дизайна и контактът се оказва точно над печката, тогава задължително трябва да го преместите. Не трябва да излагате живота си на опасност и да се надявате, че всичко ще се оправи.

Второ, ако се случи така, че под мивката са скрити електрически точки за свързване на кухненски уреди и прибори, то е желателно да ги разположите над сифона. Степента на защита от влага на такива контакти трябва да бъде не по-малка от IP44.

Трето, ако в апартамента/къщата живеят малки деца, то задължително трябва да вземете предвид този факт. По-добре е да купувате специални контакти с капачета и други варианти за защита от деца. Също така, предвидете такова разположение, че електрическите точки да се намират над ръста на детето.

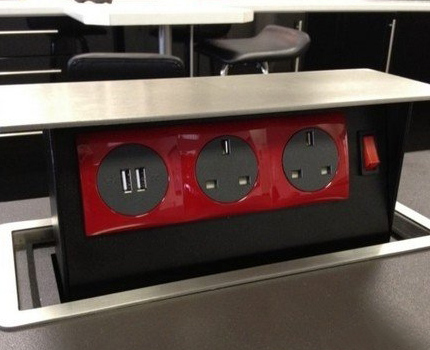

Кухненски контакт, който се скрива в плота, може надеждно да се скрие от любопитния детски поглед. Защото от височината на детския ръст той не се вижда.

Трето, независимо от това кой е инсталирал контактите – извикан специалист или всички работи са извършени самостоятелно, при включване/изключване на уредите нищо не трябва да се клати, да искри и да мирише на изгоряла пластмаса.

Четвърто, за всеки мощен електроуред следва да се предвиди отделна линия и точка за свързване.

Разновидности на контакти за кухня

От правилното разположение на контактите в кухнята и спазването на монтажните технологии зависи функционалността на помещението и неговият външен вид. Производителите предлагат много различни решения за кухнята:

• повърхностни дизайнерски модели;
• вградени варианти, монтирани вътре в стената;
• скрити контакти, които се крият в чекмеджета, шкафчета, шкаф или плот;
• ъглови с изтласкващ механизъм за щепсела или без.

Вариантът на повърхностните контакти по-рядко се избира за кухнята. Защото когато целият механизъм е защитен от външно въздействие само от кутията на самия контакт, това поражда опасения относно безопасността на неговото използване.

Вградените модели със заземление по-често се използват за свързване на мощна кухненска техника, като се разполагат така, че да има свободен достъп. Производителите предлагат множество различни модели, способни хармонично да се впишат в стилистиката на всеки дизайнерски интериор.

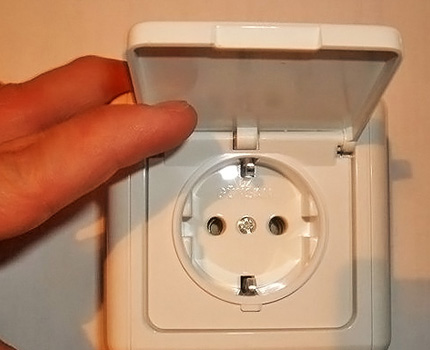

За вградените модели контакти за кухнята е по-целесъобразно да се избират със защитен капак, за да не проникват вътре излишна влага, мазнина и прах.

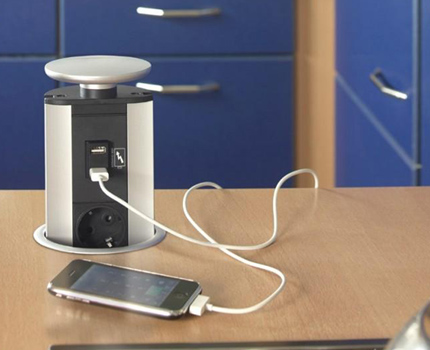

Монтираните в плота скрити контакти се вграждат в кухненската мебел, крият се в чекмеджета, които излизат от шкафа, използват се като допълнителни точки за свързване на рядко използвани уреди.

Те са стилно допълнение към почти всяко интериорно решение, като позволяват да се спести полезно пространство.

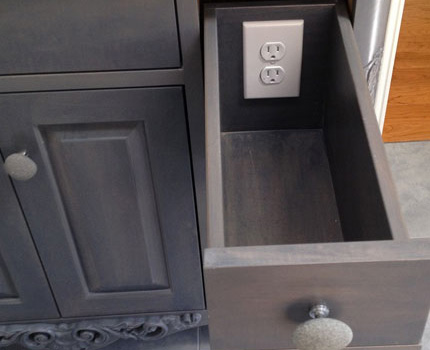

Контактът, който се скрива в чекмеджето, може да се използва като резервна точка за свързване на уреди, които домакинята използва рядко

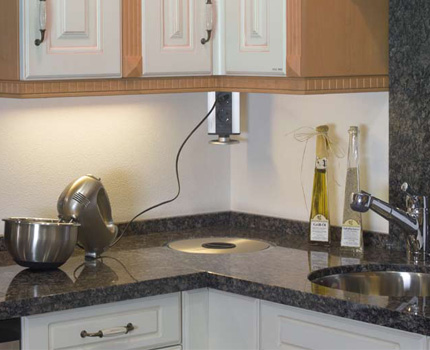

Модерна и функционална тенденция в света на контактите са ъгловите модели. Те биват с изтласкващ механизъм за щепсела и без него. Този вариант позволява да се използва свободното пространство в ъглите между две стени или между стена и плот.

Производителите предлагат силни и атрактивни решения, които позволяват хармонично да допълнят интериора на кухнята.

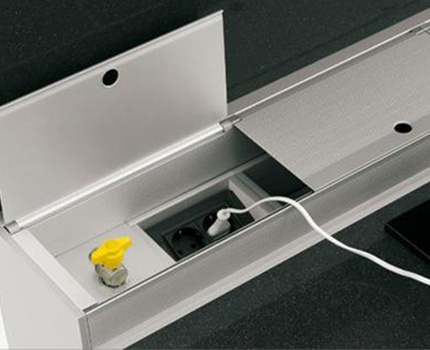

Контактите, разположени в кутията между плота и стената, се използват според нуждата. Те се затварят надеждно със защитен капак, за да не проникне вътре влага, прах или мазнина

Най-добри варианти за разположение

Въпросът за инсталирането на електрически контакти в кухнята възниква на прага на ремонта. Към неговото решение трябва да се подходи обмислено, за да се избегнат неприятности в бъдеще. Първо, трябва да се планира каква точно техника ще бъде инсталирана в кухнята. Също така трябва да се вземат предвид електрическите уреди, които ще се използват.

При изчисляване на необходимия брой кухненски контакти, не трябва да забравяме за такива уреди като миксер, кафемелачка, инхалатор и други, които не се използват често

След това е важно да се определи моделът на кухненския комплект, като се съпоставят реалните му размери с ремонтираното помещение. При избора на мебели трябва да се вземат предвид всички желания и нужди, за да не се промени решението изведнъж след месец, когато всички груби работи вече са направени.

Ако все пак е взето решение коренно да се смени дизайнът и да се поръчат други мебели, то задължително трябва да се преразгледа предишната схема за разполагане на електрическите контакти в кухнята. В случай, че в новия вариант на подреждане на кухненските мебели монтираните контакти не се вписват, по-добре е те, от съображения за безопасност, да се преместят.

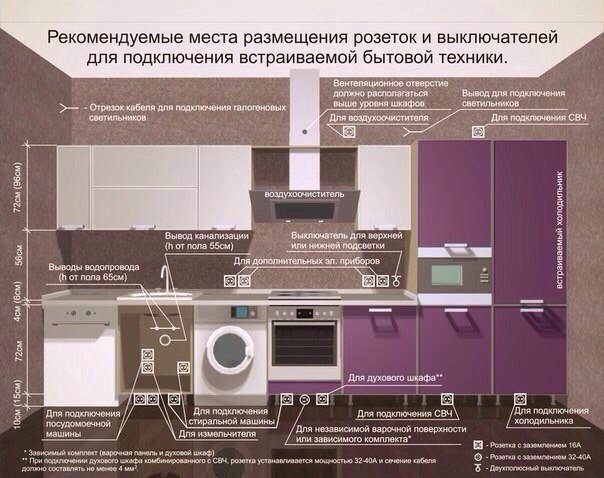

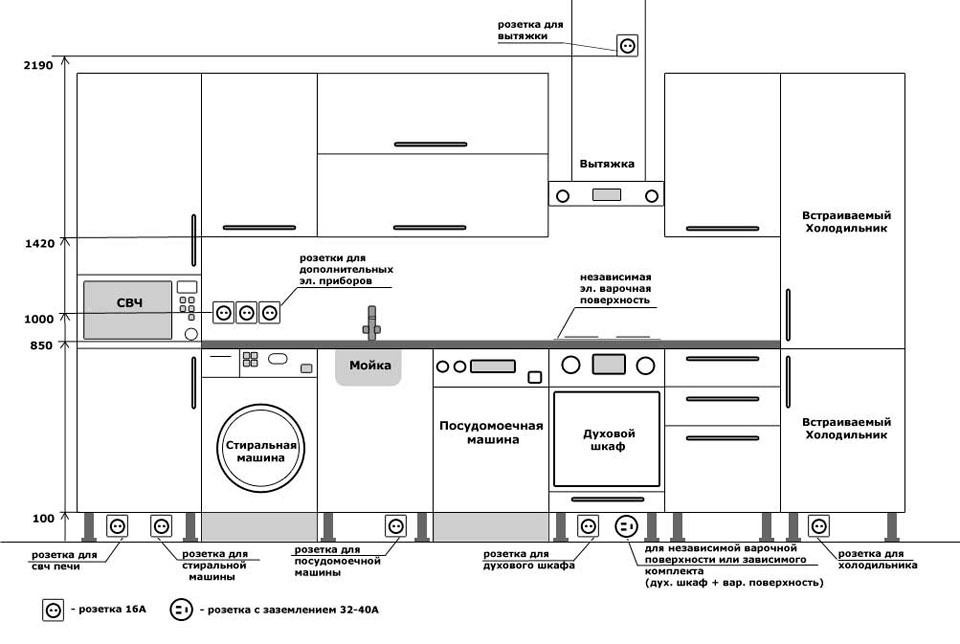

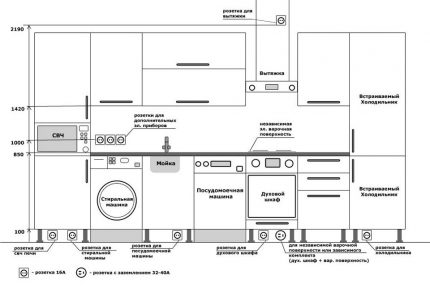

При планиране на местата за инсталиране на електрически точки за свързване на кухненска техника е целесъобразно да се използва правилото за вертикално зониране.

Така, за консуматорите на електроенергия, разположени отгоре – аспиратор, подсветка на кухненските шкафчета, телевизор, допълнителни източници на светлина – трябва да се предвидят контакти от горно ниво. Те се намират на височина от 5 до 10 см от горния ръб на висящия шкаф.

Планирайки разположението на електроточките, не трябва да поставяте контактите от горно ниво твърде високо над висящите шкафове. Те ще бъдат забележими, което ще развали общото впечатление от дизайна (+)

Средно ниво – електрически точки за свързване на кухненски уреди с малка мощност. Удобно е да ги разположите над плота, за да осигурите максимално лесен и бърз достъп. Предпочитаното разстояние е от 10 до 30 см от нивото на плота. От съображения за безопасност контактите от това ниво трябва да се отдалечат от печката и мивката на разстояние около 60 см.

За вградената кухненска техника трябва да се предвидят контакти на долно ниво. Те се разполагат на разстояние от 30 до 60 см от пода. Най-често ги поставят в прилежащите шкафове и шкафчета, като за целта се изрязват съответните отвори в задната стена.

Вариантът за монтиране на контакт зад самата печка или съдомиялна машина се счита за неприемлив поради липса на свободен достъп до него.

Когато контактите за включване в мрежата на съдомиялната машина се разполагат много ниско от пода под мивката, това може да завърши зле, ако внезапно се случи теч (+)

При завършване на планирането трябва да се добавят към общия брой необходими точки за свързване още няколко резервни. Също така не бива да забравяте за необходимостта от периодично включване на инхалатора, зарядните устройства на джаджите, лаптопа и друга преносима техника. За такива уреди е удобно да се използват издърпващи се модели и контакти, вграждани в плота.

За това как да преместите електрическата точка на друго място, четете в друга статия на нашия сайт.

Подробни инструкции за монтаж

Най-важното при монтажа на контакти е определянето на броя и местата за разполагане. Именно този въпрос трябва да се реши на първо място. След като се определите с плана за разположение на електрическите контакти във вашата кухня, можете да пристъпите към следващите работи.

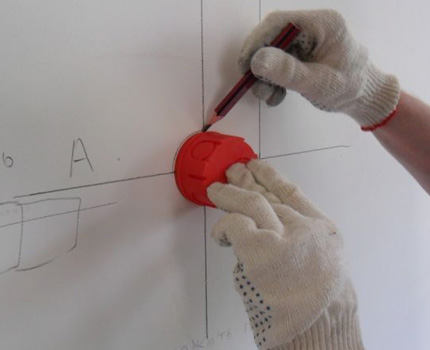

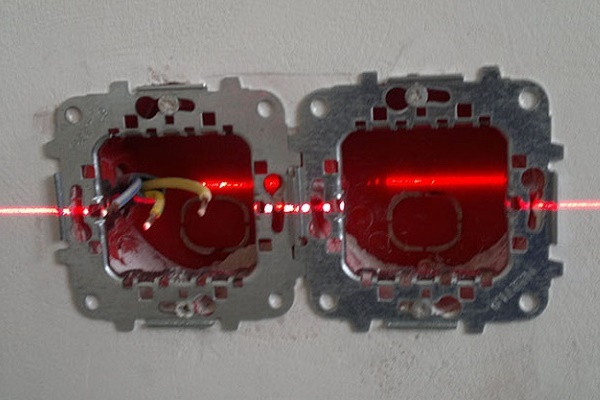

Първо предстои да се извърши маркировката, като се посочи къде точно и колко контакта ще трябва да се монтират. След това да се прокара захранващия кабел за кухнята. Тук трябва да се вземе предвид броят на мощните консуматори на енергия.

При извършване на маркировката на местата за бъдещо разположение на електрическите точки, не бива да се страхувате да ги очертаете ясно. Впоследствие с ясните линии работи много по-удобно.

Например, бойлер, електрическата печка или фурната се нуждаят от полагане на отделни проводници за свързване. Тяхната голяма мощност предполага използването на надежден и качествен кабел от мед с напречно сечение 6 mm² за еднофазна верига и с напречно сечение 4 mm² за трифазна.

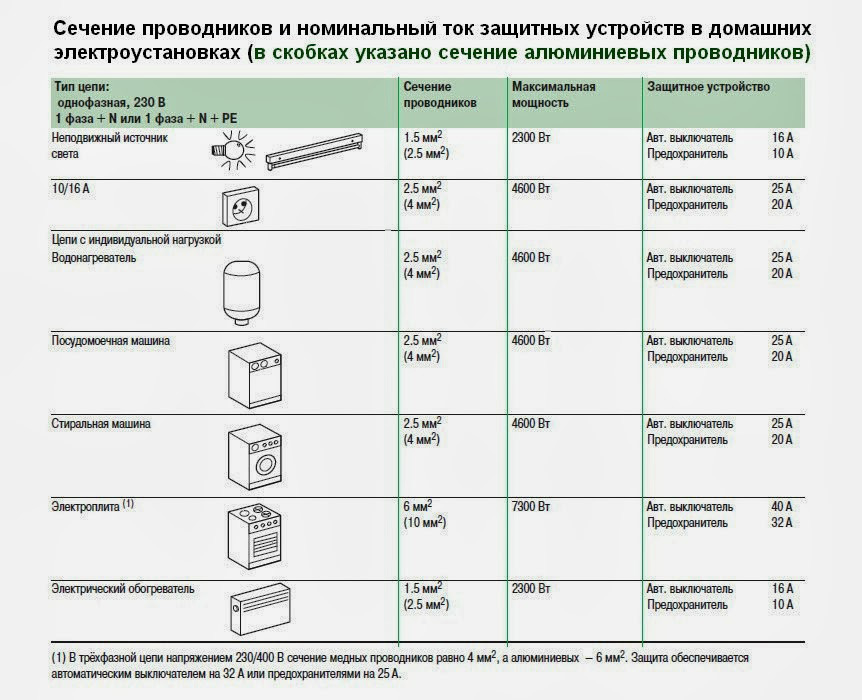

Напречното сечение на проводника трябва да се подбере, като се вземе предвид мощността на уредите, които ще бъдат свързвани (+)

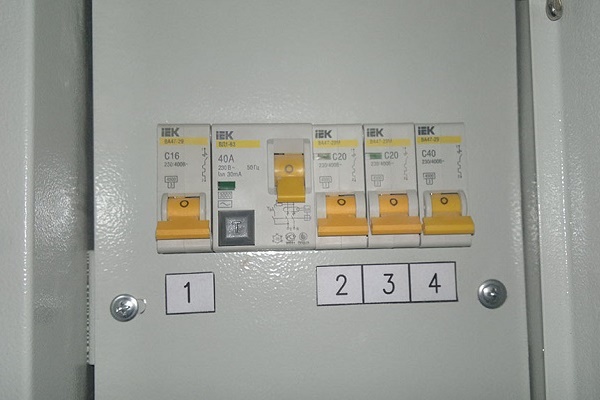

При полагане на кабел за монтиране на контакт за електропечка задължително се монтират автоматични прекъсвачи на 40 А или предпазители на 32 А. За по-маломощни консуматори на електроенергия се взима меден проводник с напречно сечение 2,5 mm² и, в зависимост от общото натоварване на линията, се поставят защитни устройства на 16 А или 25 А.

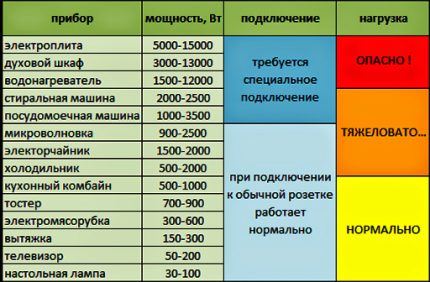

При монтиране на блок контакти, трябва да се изчисли общото напрежение при едновременното свързване на всички планирани уреди

Когато избирате между евтина алуминиева инсталация и по-надеждна, но скъпа, медна, е по-добре да доплатите за надеждност. Медните проводници са способни да издържат на по-голямо натоварване, което е особено актуално за кухнята. Също така при полагане на захранващия кабел не бива да забравяте за надеждна изолация.

Тук е важно да се вземе предвид материалът на стените:

• в бетонни и тухлени стени се изрязва вдлъбнатина, в нея се поставя захранващият кабел, опакован в гофрирана тръба от висококачествена пластмаса;
• за дървени стени такъв вариант ще бъде не само неприемлив, но и изключително опасен;
• ако стените са облицовани с гипсокартон, то няма да се налага да режете нищо – окабеляването се полага отлично в кухините на стените;

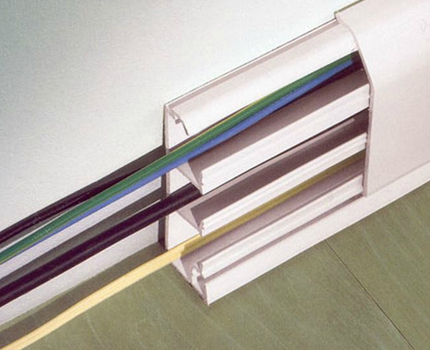

• още един вариант е да се използва декоративен пластмасов перваз с кабелни канали за окабеляване.

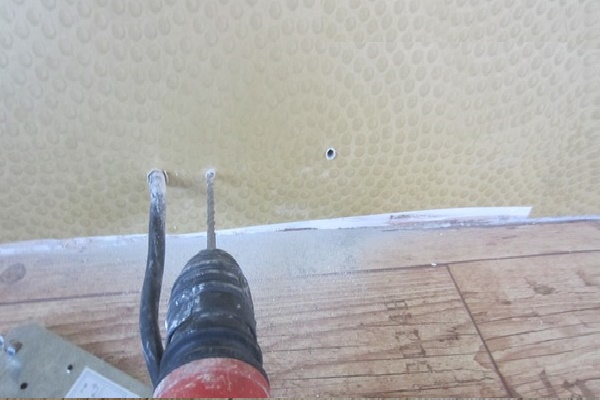

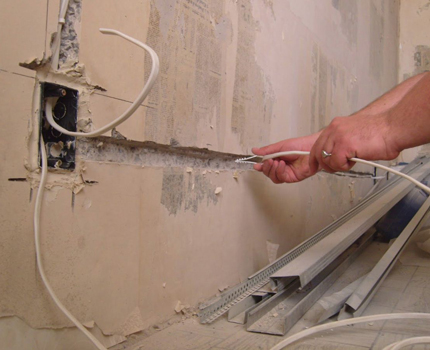

Ако последните варианти са най-лесни, то за полагане на скрито окабеляване в бетонна стена предстои да се поработи сериозно – да се направят специални канали за проводници. Без перфоратор или ъглошлайф не може. Ще е необходим и специален приставка за перфоратор, за да се оформят отвори за подконтактници.

Первази с кабелни канали може да монтира със собствените си ръце дори неопитен домакин, който никога не се е занимавал с електромонтаж

След като приключите с изрязването на жлебовете в стените, трябва да поставите в получените вдлъбнатини захранващия кабел, като го проведете до местата на планираното разположение на контактите в кухнята. След това предстои да почистите канала с окабеляването от прах. Сега внимателно да се запечата с разтвор от гипс или алабастър.

Работата по изрязване на жлеб в бетонна или тухлена стена е доста тежка, прашна и ще изисква няколко часа от опитен майстор. На начинаещ домашен майстор за изрязване на жлеб може да му отнеме няколко дни

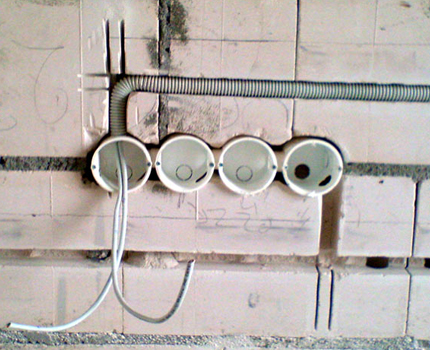

Отворите за подконтактници се запълват с разтвор по същия принцип. Първо всичко се почиства от отломки, камъчета и прах, а в самата чашка се прокарва захранващият кабел. За надеждна фиксация всички празнини между подконтактника и стената се запълват напълно с разтвор от алабастър или гипс. Остава да се изчака пълното изсъхване.

Тези работи, при желание и наличие на подходящи инструменти, могат да се извършват самостоятелно. Най-често за прокарване на ел. инсталация се канят специалисти с голям опит и сръчност, като за себе си се оставят работите по свързване на контактите.

При монтажа на подконтактните кутии трябва внимателно да се отстранява излишният разтвор, тъй като той много бързо изсъхва.

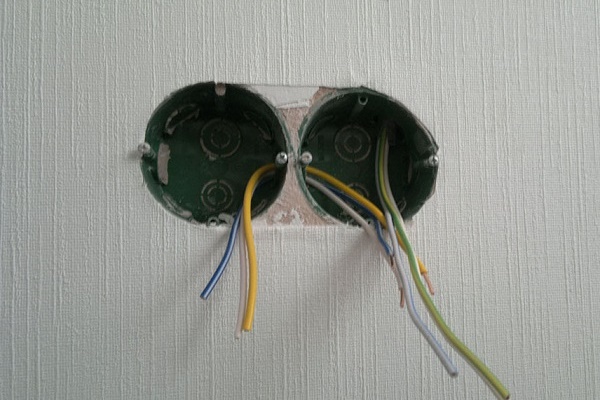

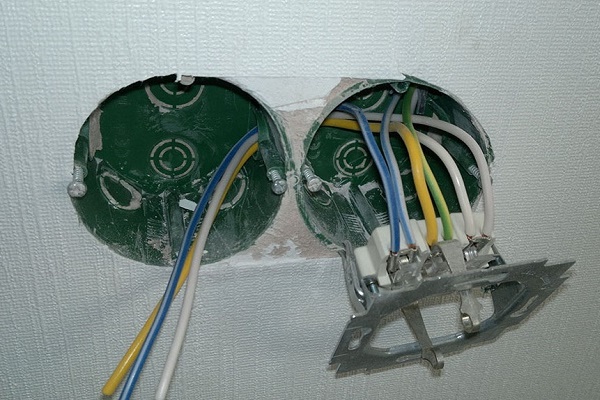

Когато изводите за монтиране на кухненските контакти са готови, може да се пристъпи към монтажа. За целта трябва да се вземат инструментите, а закупените контакти първо трябва да се разглобят, като се свали лицевият декоративен капак и се отдели механизмът.

Използвайки индикаторна отвертка, задължително трябва да се провери дали има напрежение в мрежата – то не трябва да има! Преди монтажа на контакта е важно да се уверите, че всички проводници, с които ще се работи, са без напрежение.

След като се убедите в липсата на ток, може да се пристъпи към свързване на механизма на контакта и проводниците на захранващия кабел. За целта се сваля защитната оплетка от кабела, оголват се със стрипер краищата на всеки от 3-те проводника на разстояние 1 см от ръба, като се отстрани изолацията.

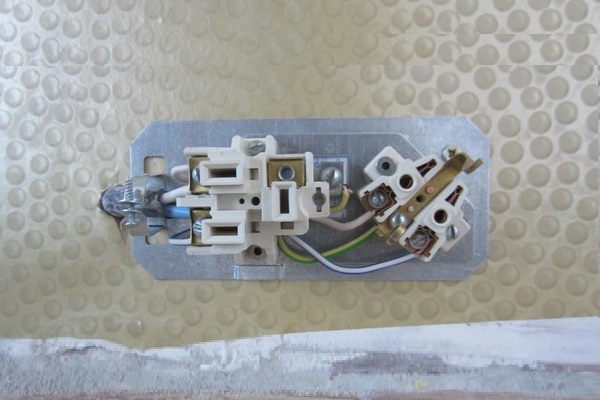

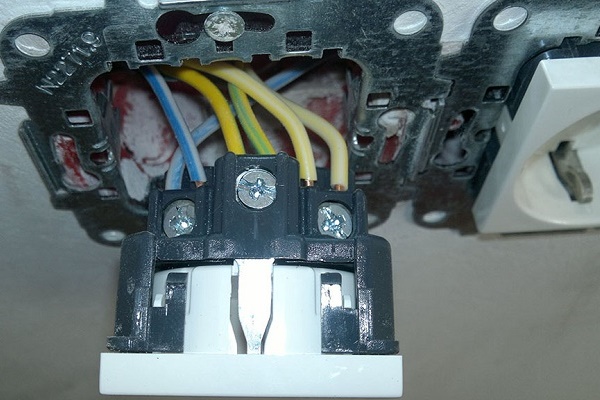

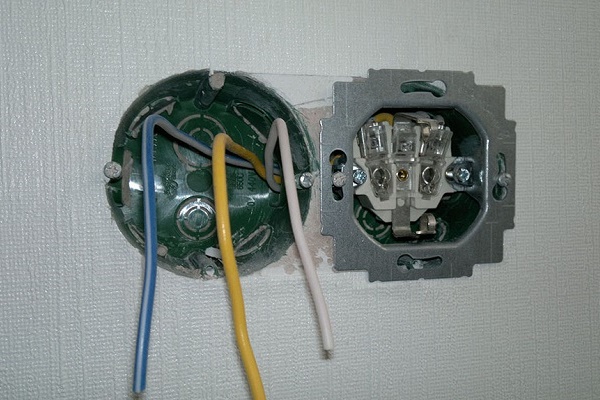

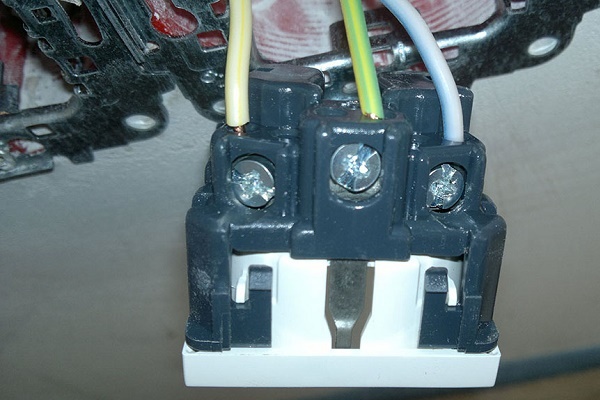

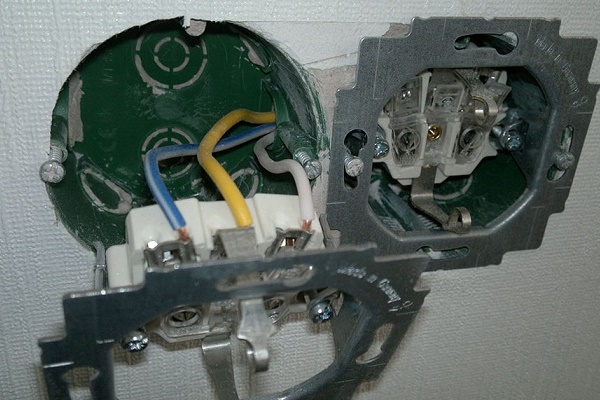

Оголените проводници се свързват последователно към механизма на контакта. Всеки от проводниците играе своята роля;

• жълто-зеленият – това е заземление. Той се свързва към централния контакт;
• синият (може да бъде бяло-син) – това е работен нулев проводник. Той трябва да се свърже към крайния контакт на механизма на контакта;
• третият проводник може да бъде от всякакъв шарен цвят – бежово-кафяв, червен, черен или просто бял. Това е фазовият проводник, който се свързва с втория краен контакт.

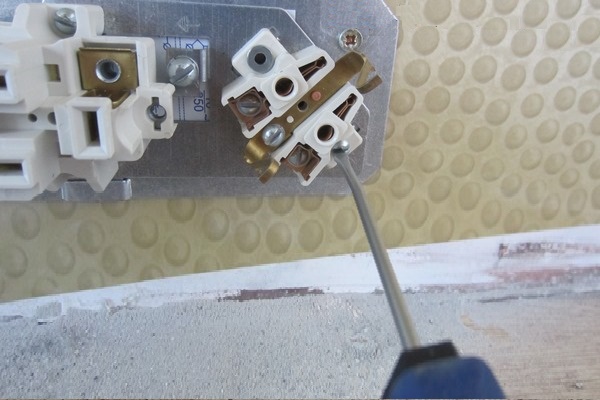

Типът на свързване зависи от използвания контакт. Той може да бъде пружинен, когато свързването става чрез натискане на специален клавиш, или винтов, ако проводниците се фиксират с винтови клеми между плочите.

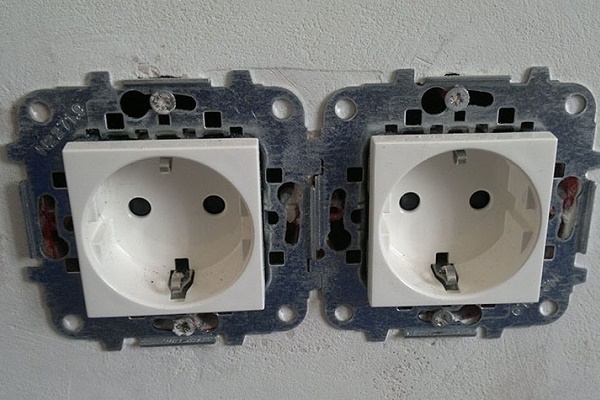

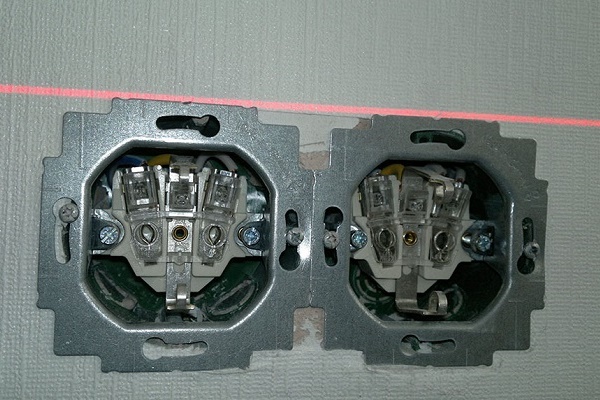

След присъединяването на всички проводници, трябва плътно да прикрепите механизма на контакта към подконтактника с винтове. След това трябва да проверите с нивелир дали всичко е равномерно центрирано. Ако всичко е наред, можете да завиете лицевата част на контакта и да проверите качеството на работата си с помощта на крушка или друг изправен уред. Предварително не забравяйте да включите тока на тази линия.

С особеностите на свързване на електротехническата арматура с винтови клеми ще ви запознае следната подборка:

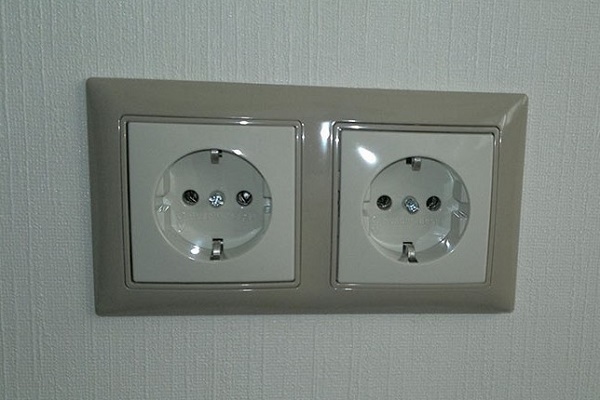

Ако крушката светне – монтажът на кухненския контакт е извършен успешно. В противен случай предстои всичко да се разглоби и да се свърже отново, като не забравяте преди започване на работа да изключите захранването на линията.

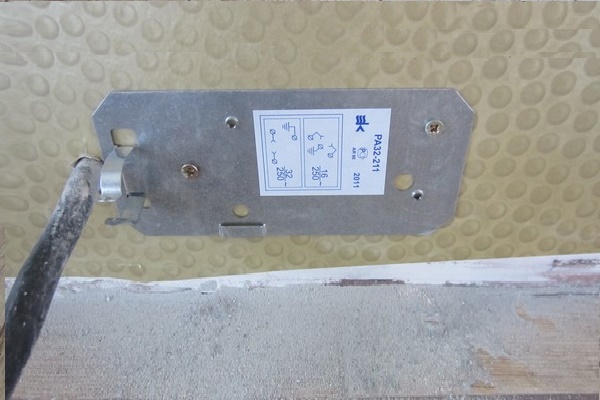

Врезните модели контакти също могат да се монтират със собствени ръце. За целта предстои внимателно да изрежете отвори в плота или шкафа, като използвате специални инструменти. В придружаващата инструкция производителят подробно посочва как правилно да свързвате и използвате неговото изделие.

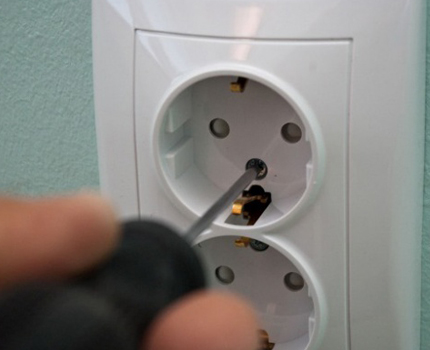

Когато монтирате лицевата част на контакта, е важно да не прекалите при завиването на винтовете, за да не се спука нищо.

Също така можете да се възползвате от услугите на специалисти за извършване на всички монтажни работи – това зависи от желанието, уменията и наличните инструменти на собственика на къщата/апартамента.

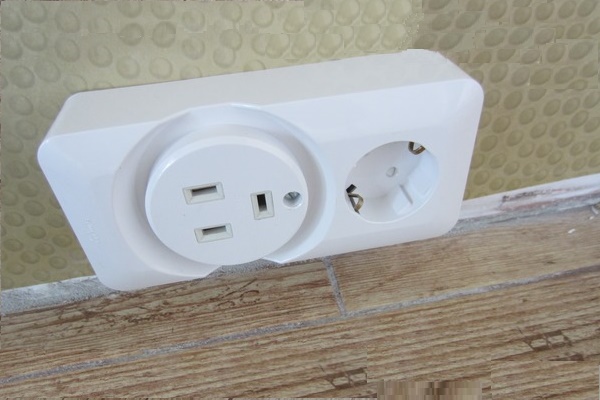

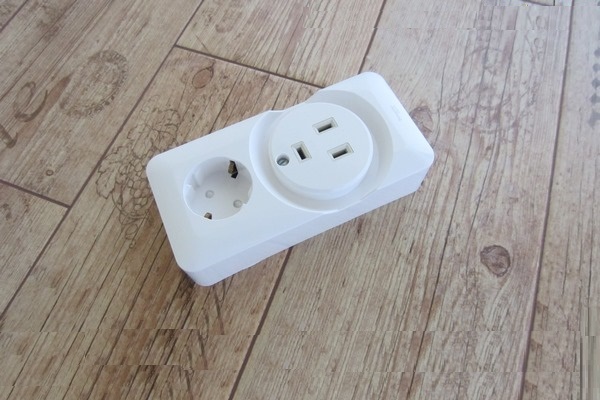

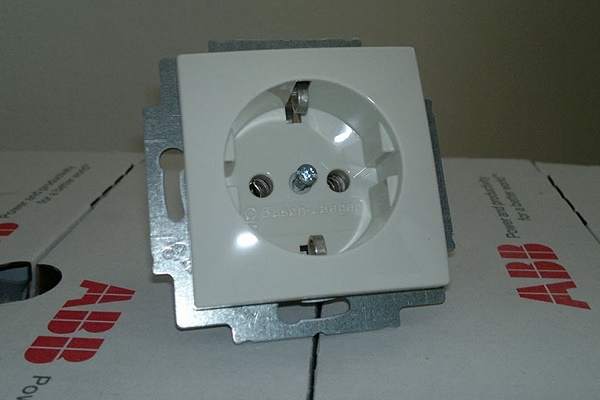

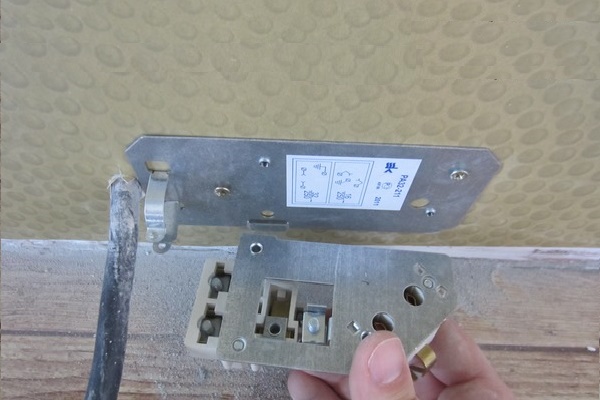

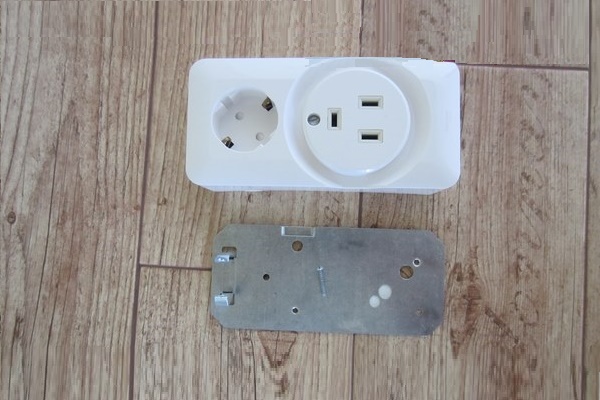

Често за мощни консуматори от чуждестранно производство се изисква контакт с евро-жак. По-долу е представена последователността на работите по неговото инсталиране:

Основни грешки при разположението на контакти

Значението на правилното разполагане и свързване на кухненските контакти е трудно да се надцени. Всяка кухня, дори и най-оригиналната, на първо място трябва да бъде безопасна. Не рядко собствениците подценяват това изискване. Това се случва основно от неопитност, тъй като те не правят всеки месец пълен ремонт на помещението.

Сред грешките, допускани при разполагането на кухненските контакти, се срещат както откровено груби, така и незначителни. Ако малките недостатъци при експлоатацията донесат само неудобство и известен дискомфорт, то сериозните пропуски могат да причинят много проблеми.

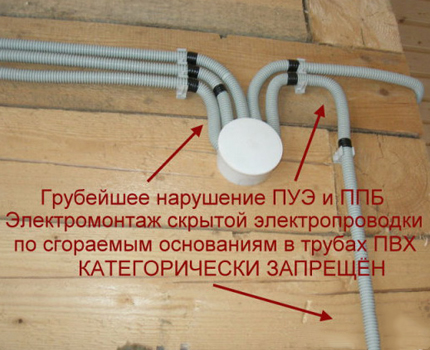

Неправилно положеното окабеляване може да стане причина за много силен пожар поради късо съединение

Най-ужасното е пренебрегването на правилата за безопасност. Това е, когато окабеляването се полага неправилно, не се взема предвид материалът на стените и необходимият вариант на изолация в конкретния случай. Такова нехайство е изпълнено с плачевни последствия – при късо съединение от цялата къща за минути ще остане само пепелище.

Второто сериозно нарушение е, когато всички електроинсталационни изделия са захранени от един силов кабел. Такава схема на разполагане на контакти в кухнята не издържа на критика, тъй като линията просто няма да бъде в състояние да издържи напрежението.

Като резултат – напълно нефункционално помещение. Винаги трябва да се следи да бъде включен само един мощен или 2-3 маломощни уреда. Това е недопустимо за кухня.

Трета грешка – ако за електрическата печка не е отделена самостоятелна линия, идваща от таблото. Този мощен консуматор на електрически ток ще работи качествено само при условие на правилно свързване.

На четвърто място, всички контакти, скрити под мивката, трябва да притежават съответната степен на защита от влага – не по-малко от IP44. Групите електрически точки, разположени в зоната на свободен достъп на деца, задължително трябва да се избират със защитни капачета.

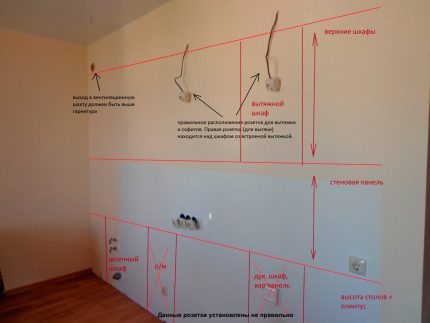

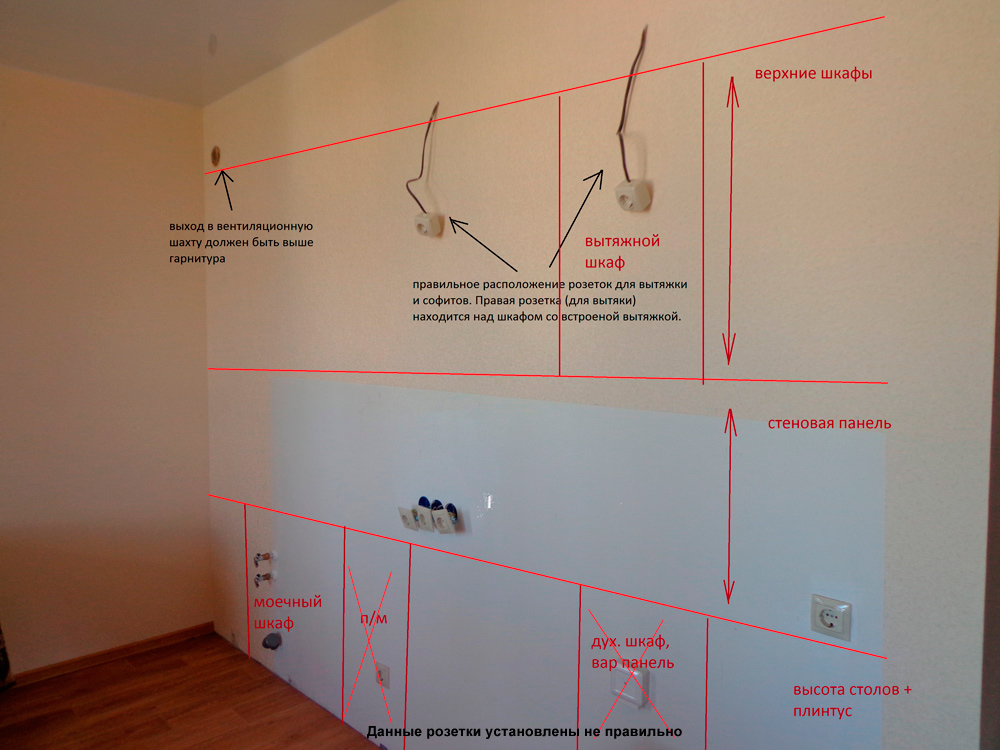

Неправилно разположените контакти е желателно веднага да се преместят на по-подходящи за тях места (+)

На пето място, за всички уреди, работещи с вода, например съдомиялна или перална машина, е важно да се направи отделна захранваща линия. Тя трябва да бъде оборудвана с устройство за защитно изключване, а монтираните контакти е желателно да бъдат със заземяване. Тези мерки в случай на късо съединение ще помогнат да предпазят жилището от беда, като изключат линията.

Към незначителните грешки при разполагането на кухненските контакти може да се отнесе неудобното разположение на някои от техните групи. Също е лошо, когато са забравили да предвидят няколко резервни точки, например за зарядно устройство на телефон или лаптоп.

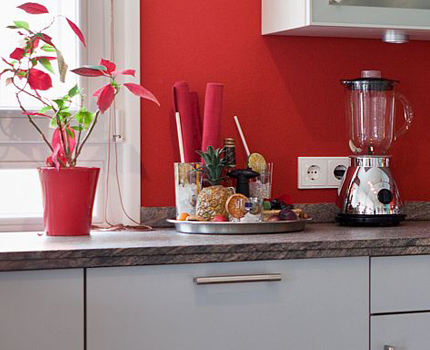

Контактите, хармонично подбрани според общата стилистика на помещението, няма да предизвикват раздразнение у домакинята

Още един неприятен недостатък – когато цветът и формата на корпуса на монтираните контакти се открояват от общия дизайн на помещението. Това обикновено се случва, ако стопаните многократно променят общата концепция на кухнята. След като закупят необходимите материали, те изведнъж решат да променят цветовата гама или да поръчат друга мебел, забравяйки за вече вградените контакти.

Изводи и полезно видео по темата

Видео #1. Как най-добре да разположите кухненските контакти, както и акцент върху основните грешки при тяхното разполагане:

Видео #2. Особености на електропроводката в кухнята и местата за разполагане на контактите:

Видео #3. Илюстративно видео за свързване на вградения блок контакти:

Видео #4. Преглед на изтеглящ се контакт, врязван в плотовете:

Като се вземат предвид основните препоръки за разполагане на кухненските контакти, може да се проектира максимално удобно работно пространство, зона за отдих и хранене. Уютната кухня, където е комфортно не само да се готви, но и да се събираме за семеен вечеря, може да стане едно от най-любимите места в дома. Страхотно е, когато необходимите неща са заели своето място и винаги са под ръка.

Очакваме вашите разкази за личен опит при избора на място и монтирането на контакти в кухнята. Коментирайте, моля, в блока, разположен под текста на статията. Тук можете да задавате въпроси и да посочите недостатъци, ако такива са били открити при запознаването с материала.
