Повърхностни контакти и превключватели: правила за безопасен монтаж и свързване

Електроенергията се използва навсякъде. Устройствата, които осигуряват достъп до този необходим за всички ресурс, са много важни за потребителя. Към тях принадлежат накладните контакти и ключове – изключително просто за монтаж и експлоатация оборудване.

Всеки домашен майстор при желание лесно ще може да инсталира такова устройство. Ще ви разкажем как правилно да го закрепите и свържете към електролинията. С отчитане на нашите препоръки ще можете да изградите безотказно действаща и безопасна за околните мрежа.

В предложената за разглеждане статия са дадени поетапни монтажни инструкции. При нас подробно са описани конструктивните особености на накладните електроинсталационни изделия. За оптимизиране на възприемането на обширната информация към текста са приложени полезни схеми, фото-подборки и ръководства, видео.

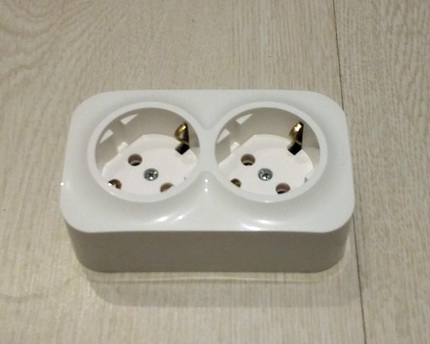

Как са устроени накладните контакти

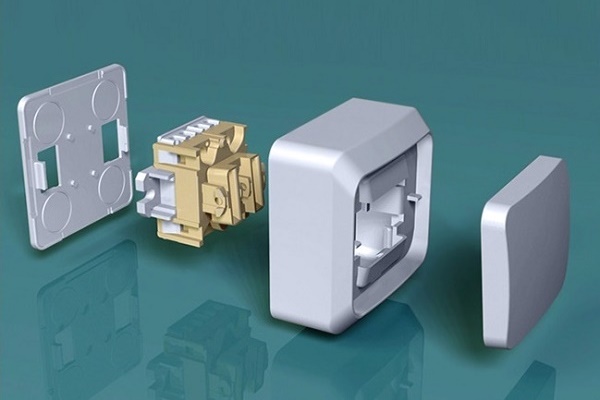

При производството на съвременни контакти се използва модулен метод. Тоест механизмът на контакта се изпълнява като отделен възел или функционален модул. Той може да бъде инсталиран практически във всякакви стандартни уреди. Декоративният модул или накладка лесно се отстранява и заменя по желание на собственика, което е много удобно.

Смяната на накладката се изпълнява много просто, като се има предвид, че при инсталиране към стената се закрепва само механизмът.

И двата модула – декоративният и функционалният – са изработени от диелектрични материали, които не са чувствителни към промени на температурата, не се разрушават и не променят цвета си под въздействието на електромагнитно поле или ултравиолетово лъчение

За да няма нежелателни допълнителни съединения по пътя на протичане на тока, клемите и приемните гнезда на контакта представляват единен възел под формата на отклонение на пластината, от която е изработено приемното гнездо

Контактът от повърхностен тип никак не се маскира на повърхността. Това донякъде разваля външния му вид, но пък значително улеснява процеса на монтаж на устройството

Надеждността на контакта зависи от качеството на механичното съединение на проводниците с клемите. Последните могат да бъдат от два вида:

Клеми от винтов тип

Проводниците се съединяват с тоководещите елементи с помощта на винтове. Основната разлика на такива клеми се състои в значителното усилие, с което се затяга проводникът, което осигурява надежден контакт и добро задържане на кабела

За да се избегне самоволно развиване на крепежните елементи поради нагряване или вибрация, винтовете в такива клеми е желателно да се използват заедно с пружинни шайби

Особености на пружинните зажими

Вътре в клемата се намира подпружинена пластинка, която фиксира края на проводника и със сила го притиска към тоководещите части. Предимството на такава система се състои в простотата на свързване на проводниците

Обаче силата на затягане на кабела практически не може да се контролира. Ако тя е недостатъчна, няма да може да се забележи на етапа на монтажа. Но впоследствие контактът със слаб контакт бързо ще излезе от строя

Винтовите клеми осигуряват добро съединение между проводника и тоководещите части на устройството. Те са малко по-сложни за монтаж от пружинните, но пък дават възможност за получаване на стабилно надежден контакт

Доста често към клемите на контакта се свързват не един проводник, а два. Поради това и в пружинните, и в винтовите клеми са предвидени по два отвора за проводници и по две места за поставяне

Всички контакти имат най-малко два приемни гнезда и две изолирани клеми. За инсталация с трижилен кабел се използват специални устройства с трета клема – така нареченото «заземяване».

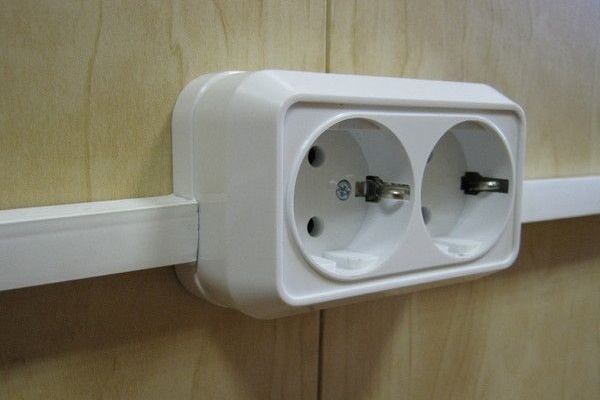

Основната разлика между повърхностния контакт и неговия вграден аналог е, че той се монтира на повърхността на стената, а не се вдълбава в нея. Това значително опростява монтажа на устройството, но донякъде влошава интериорния вид. Повърхностните контакти най-често се използват за свързване към отворена инсталация, но при необходимост могат да работят и със скрита инсталация.

Къде се инсталират накладните контакти

Прилагането на повърхностни електроинсталационни изделия най-често е свързано с изграждането на инсталация в селски къщи, чиито стени са изградени от греда, обикновен или цилиндричен дънер. Вярно е, че скритото полагане на кабела в издълбани в дървото канали е допустимо, ако кабелната инсталация е прокарна през незапалими втулки.

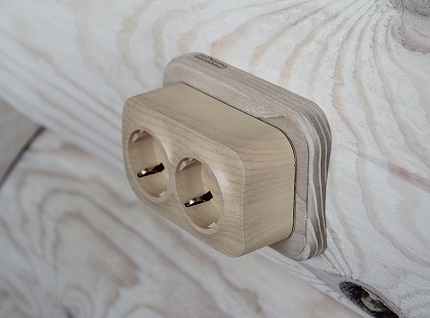

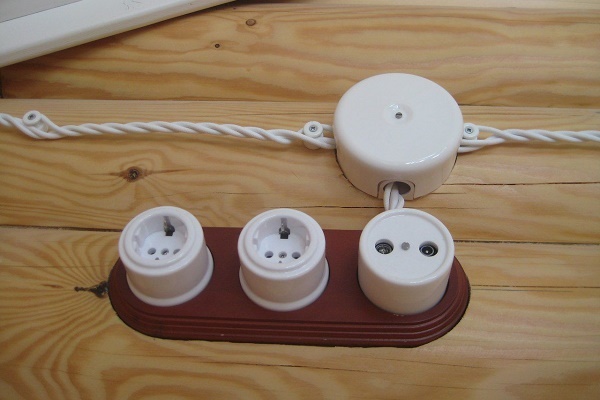

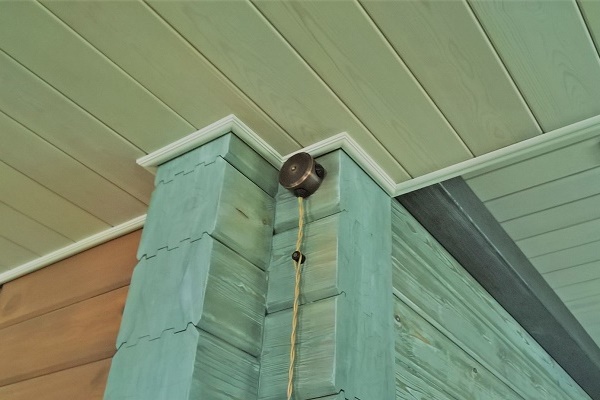

Монтирането на повърхностни контакти заедно с ключове се извършва в момента предимно в селски дървени къщи при полагане на отворена инсталация

Процесът на изграждането ѝ обаче е излишно скъп от гледна точка на разходите и трудовите усилия. Освен това изрязването на канали може да намали носещата способност на преградите и да повлияе на топлоизолационните характеристики на сградата като цяло.

Изграждането на отворена инсталация по дървени стени е оправдано от намаляването на разходите и осигуряването на възможност за безпроблемен контрол на състоянието ѝ. Този вариант позволява без проблем да се откриват и отстраняват повреди, да се сменят сами контактите и ключовете не само при повреда, но и при желание за промяна на дизайна на помещението.

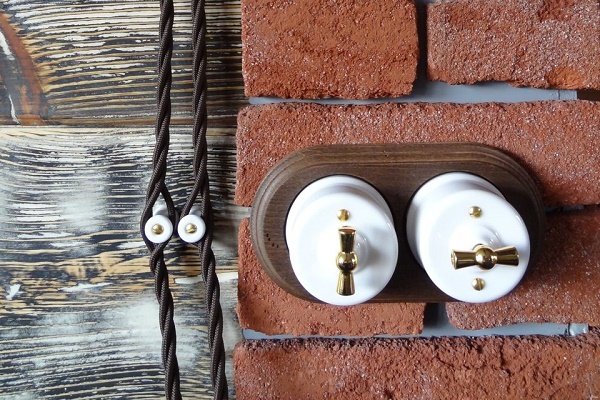

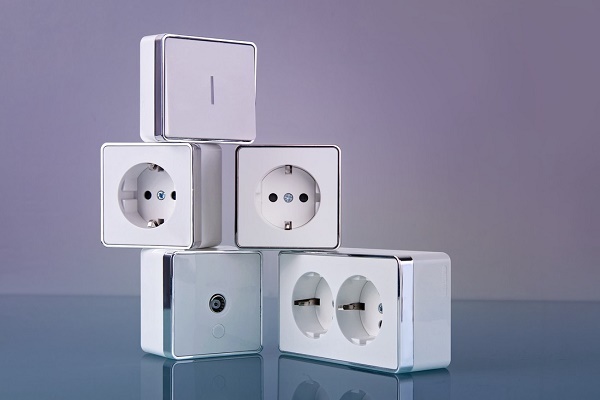

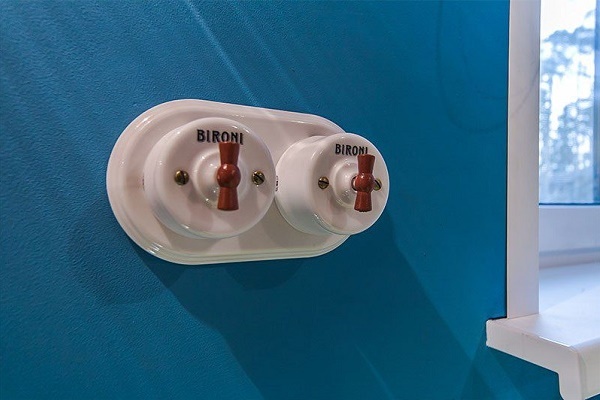

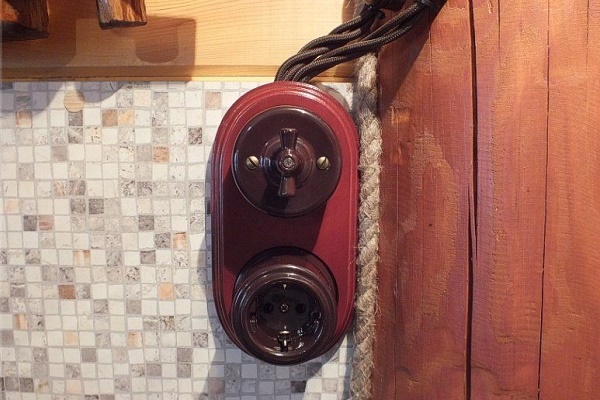

Електроинсталационните устройства от последно поколение – така наречените ретро контакти и ключове се различават значително от историческите си предшественици. Произвеждат се в широк асортимент, вариантите се различават по степен на защита и декоративно оформление.

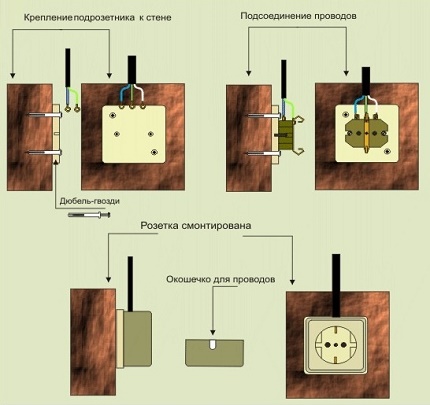

Монтирането на повърхностен контакт започва със закрепване към стената на подложка за контакт (подконтактна пластина), изработена от диелектричен материал или метал във форма на плоча. След това към подложката се свързва механизмът на контакта, а към него проводниците. Свързаният механизъм се затваря с изолиращ капак.

Инструкция за инсталиране на накладен контакт

Преди започване на работата трябва да подготвите всички необходими инструменти. Ще ви трябват: клещи, права или кръстата отвертка, молив, остър нож, а по-добре канцеларски нож.

В зависимост от материала, от който са направени стените, може допълнително да е необходим инструмент за пробиване: дрелка или перфоратор. Кабелът за свързване на контакт от наставен тип може да бъде положен скрито, например в кухината на стената или в канал.

Всички работи с електричество трябва да започват с изключване на захранването. За целта е необходимо да преместите ръкохватките на автоматичните прекъсвачи на ел. таблото в положение “надолу”

Но най-често кабелът е положен открито: в кабелен канал, гофрирана тръба или просто по повърхността на стената. Независимо от това процедурата по свързване се извършва приблизително по един и същ начин. Ще разгледаме подробно всички етапи на този процес.

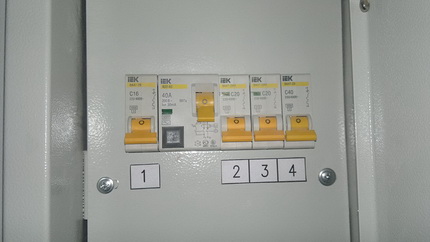

Изключване на подаването на електроенергия

Първото нещо, с което винаги трябва да започнете работата с електрически устройства, е изключване на захранването. За целта отваряме ел. табло и изключваме прекъсвачите. Най-често за това е необходимо да преместите лоста на съответния прекъсвач в положение «надолу».

Трябва да знаете, че обикновено един прекъсвач не отговаря за всички контакти, а само за част от тях. За улеснение на използването устройствата обикновено се надписват.

Ако това не е така, можете да определите необходимия прекъсвач по опитен път. За целта изключваме последователно всеки автоматичен прекъсвач и с индикаторна отвертка проверяваме наличието на напрежение в проводниците. Щом то липсва, значи необходимият прекъсвач е намерен.

На тези, които не искат подобни експерименти, може да се посъветва да изключат всички автоматични прекъсвачи на таблото. След като се уверите, че няма напрежение на проводника, можете да преминете към следващия етап.

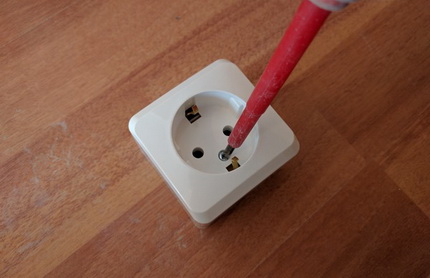

Начинът на разглобяване на контакта зависи от неговия модел. В този случай ще бъде достатъчно да развиете крепежния винт в центъра на изделието.

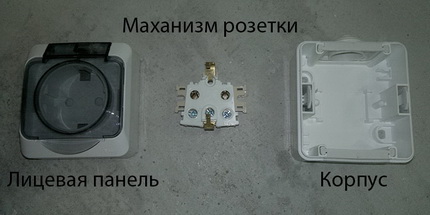

Както вече знаем, контактът се състои от два основни елемента: функционален модул или механизъм, и декоративен панел – корпус. За да инсталирате устройството, е необходимо първо да свалите корпуса. За целта вземате кръстата или плоска отвертка, в зависимост от модела на контакта, и развивате централния крепежен винт на декоративния панел. След това внимателно сваляте корпуса.

Разчертаване на стената и подготовка на контакта

Някои затруднения с разглобяването на контакта могат да възникнат, ако се налага да се инсталира уред във влагоустойчив корпус. Те се отличават с наличие на капак, който затваря уреда.

В този случай първо отваряме капака, като по този начин получаваме достъп до фиксаторите, които държат декоративния панел на контакта. След това внимателно ги отместваме с отвертка и отделяме лицевия панел на уреда.

Закрепването на подложката на гнездото към бетонна или тухлена стена се извършва с дюбел-гвоздеи, а към дървена или пластмасова повърхност – с самонарезни винтове.

Сега трябва да изберем място за инсталиране на гнездото и да закрепим механизма на стената. За целта го вземаме и го поставяме на мястото, където трябва да се намира.

Изравняваме положението на детайла строго хоризонтално, след което вземаме молив и, вкарвайки го във всеки монтажен отвор, маркираме върху равнината точките, на които ще бъдат разположени крепленията. Всички операции изпълняваме внимателно, тъй като грешка в маркирането ще доведе до това, че гнездото ще бъде монтирано накриво.

Закрепване на механизма на уреда

В зависимост от материала, от който са направени стените, процедурата по закрепване може да се различава донякъде. Ще разгледаме най-разпространения вариант с бетонна повърхност.

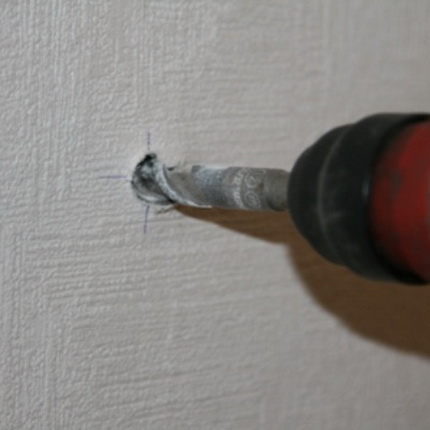

Първо с помощта на перфоратор или бормашина пробиваме отвори в маркираните точки. Тяхната дълбочина и диаметър трябва да съответстват на размерите на дюбелите, подготвени за крепленията.

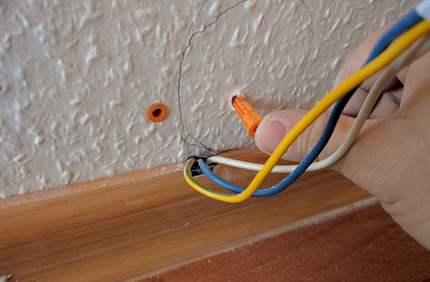

В пробитите в отбелязаните точки отвори поставяме дюбели, които ще подобрят сцеплението между основата и крепежа.

В получените отвори поставяме дюбели, така наречените пластмасови тапи, които осигуряват на самонарезните винтове добро сцепление със стената. След това поставяме механизма на гнездото върху основата и го закрепваме здраво с винтове или самонарезни винтове. Проверяваме качеството на полученото закрепване. От неговата здравина зависи дълготрайността и надеждността на работа на новото гнездо.

Подготовка на проводника за свързване

В зависимост от това какъв модел гнездо имаме, действията могат да се различават донякъде. Възможно е първо да е необходимо да се вкара кабела вътре в кутията.

Най-често при гнезда от този тип на една от страните на корпуса е направена заглушка, на която са отбелязани няколко възможни отвора с различен диаметър. В такъв случай остава само с остър нож или резачка да премахнем нужната заглушка и да получим отвор за проводника.

Ако няма заглушка, това е по-малко удобно, но не е безнадеждно. Трябва самостоятелно да изрежем необходимия отвор. След това проводникът се вкарва в корпуса и се подрязва така, че дължината на останалия участък да е достатъчна за свързване.

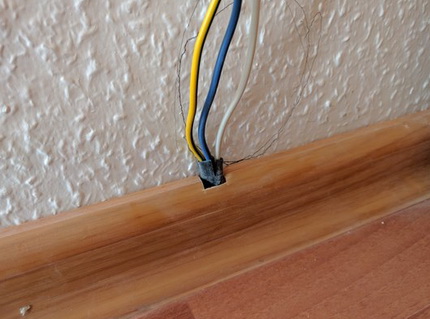

От кабела, приведен към механизма, трябва да се среже изолацията. След това всяка от жилите отделяме и почистваме до метала. Дължината на оголената жила трябва да бъде 0,8-1 см.

Кабелът се подрязва до необходимата дължина. Изолацията се сваля и проводниците се отделят, чиито краища се почистват до метал на височина около 1 см.

Свързване на механизма към кабела

При монтажа на повърхностни гнезда е важно да не се допусне грешка при свързването на проводниците. Ако в инсталацията се използва двужилен кабел, единият проводник ще бъде нула, а вторият – фаза. Те се свързват към различни клеми.

Малко по-сложно е с трижилния кабел. В този случай в крайните клеми се закрепват фаза и нула, а в централната – заземяване. Проблеми не възникват, ако човекът, който извършва свързването, знае точно означенията на проводниците, но това не винаги е така.

Най-лесно е да се определят нулата, фазата и заземяването, ако в окабеляването е спазена цветовата маркировка. Съгласно нея, работната нула или неутрала винаги ще бъде в синьо-бяла или синя изолация, а защитната нула или земя – в жълто-зелена оплетка.

Проводник от всякакъв друг цвят, най-често червен, бял, черен или кафяв, ще бъде фаза. За съжаление, в домовете със стара инсталация няма никаква цветова маркировка.

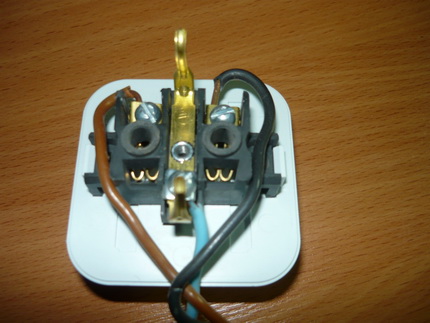

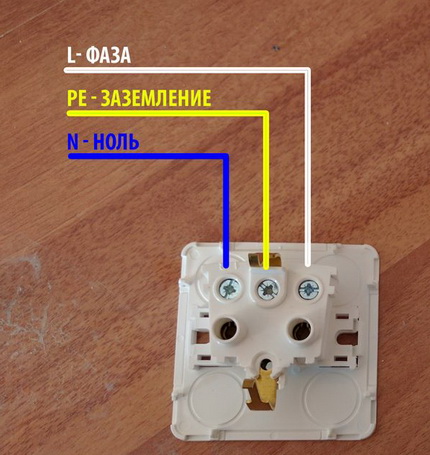

На снимката е представена схема на свързване на механизма на контакта към трижилен кабел

В такъв случай трябва да се определи кой проводник е кой. Най-лесно е да се направи това за двужилно окабеляване. Ще ни трябва индикаторна отвертка. При допир с нея до проводник под напрежение и едновременно затваряне на контакта на задната част на корпуса на инструмента, светва индикаторна лампичка.

Ако това се случи, значи е намерена фазата. Вторият проводник, съответно, ще бъде работна нула или неутрала.

За да се разберем с трижилен кабел, ще е необходим специален уред мултиметър. Първо на ел. таблото трябва да се изключи заземяването. След това да се определи фазата, след което последователно да се „прозвънят” с помощта на уреда двойките проводници.

При едновременно докосване на фаза и работна нула на монитора на уреда ще се появи някаква стойност, при докосване на работна и защитна нула – не.

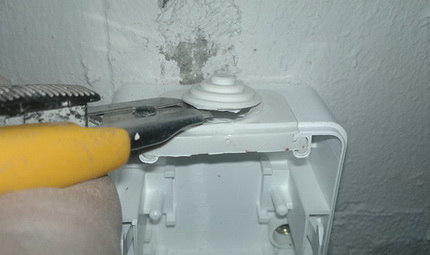

Да се направи отвор за кабела в корпуса на контакта ще бъде много по-лесно, ако на една от стените има такава заглушка. Разделянето на секции с различен диаметър позволява лесно и бързо да се изработи отвор с нужния размер.

Инсталиране на декоративно-изолиращия капак

Процедурата може да се различава донякъде в зависимост от модела на повърхностния контакт. Ако имаме работа с отделно монтиращ се корпус, поставяме в него механизма със закрепените проводници, покриваме с лицевия панел и го фиксираме.

Ако механизмът и корпусът представляват едно цяло, поставяме на място декоративния панел. При необходимост подрязваме ръба на корпуса, така че кабелът да влиза свободно. Закрепяваме лицевия панел. Нашият монтаж е завършен, може да проверим работата на устройството.

За това как да планирате правилно разположението на контактите в кухнята, можете да научите от популярна статия на нашия сайт.

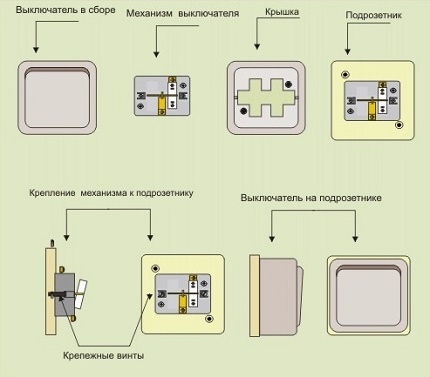

Особености на устройството на накладните ключове

Най-разпространеният едноклавишен ключ представлява двупозиционен комутационен уред с нормално отворени контакти. Принципът му на работа е изключително прост.

Вътре в устройството има механизъм с подвижен контакт. Последният при натискане на клавиша заема едно от две възможни положения: включено или изключено. В първия случай електрическата верига се затваря, във втория – се отваря.

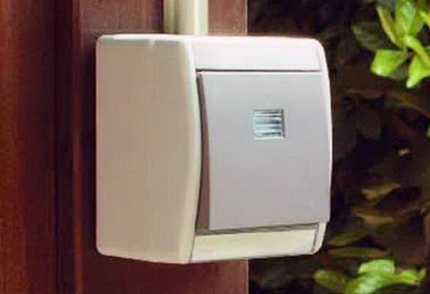

Превключвател от повърхностен тип, както и контактът, се монтира върху основата. Използва се най-често с отворено окабеляване.

Важно забележка: към контактите на превключвателя трябва да се свързва само фазата. Конструкцията на устройството е изключително проста и включва два основни елемента: работния механизъм и защитните части. Към последните спадат клавишът, предназначен за превключване на режимите, и рамката-корпус. Контактната група на едноклавишния превключвател се състои от два контакта. Единият от които се счита за изходящ, а другият – за входящ.

Към първия се свързва фазата, която отива към осветителното тяло, към втория – фазата, която идва към превключвателя. Производителят обикновено маркира контактите на работния механизъм, обозначавайки входящия и изходящия контакт.

Впрочем, ако няма такава маркировка, няма да възникнат проблеми, тъй като във всяка вариация устройството трябва да работи еднакво добре. Както и при превключвателите, клемите на контактите могат да бъдат винтови или притискащи.

Етапите на монтаж на повърхностен превключвател са подобни на последователността на работите по инсталиране на повърхностен контакт. Първо се закрепя към стената аналогичен подконтакт, след това механизмът, към който се свързват проводниците.

Първите се считат за по-надеждни в експлоатация, вторите – по-лесни за инсталиране. Основната разлика на повърхностните превключватели се състои в това, че те се монтират директно върху повърхността на стената.

Външният вид на такива устройства отстъпва на вградените аналози, но те са по-лесни за монтаж. Използват се повърхностни превключватели с окабеляване от отворен тип, но могат да функционират и със скрита система.

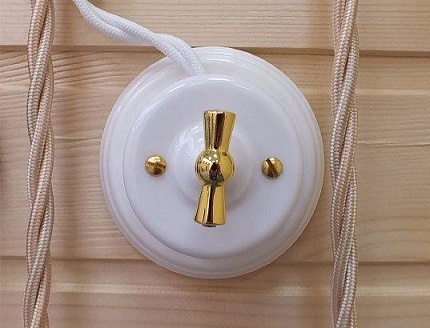

Повърхностните превключватели се прилагат при изграждане на отворено окабеляване. Моделите в ретро стил се съчетават отлично с интериорите на къщи извън града.

Процес на инсталиране на едноклавишен накладен ключ

Първо трябва да подготвите всички необходими за работата инструменти. Ще ни трябват клещи или плоски клещи, остър нож или канцеларски нож, изолационна лента, молив и нивелир.

Освен това трябва да приготвите крепежни елементи. За дървени или гипсокартонени стени ще бъдат достатъчни самонарезни винтове, за бетон и тухли ще са необходими дюбели и перфоратор или бормашина за пробиване на отвори за тях. Още ще е необходимо да разглобите превключвателя и да запомните как сте го разглобили, за да го сглобите отново. Пристъпваме към работа.

С цел осигуряване на лична безопасност започваме монтажа с изключване на захранването. За това е достатъчно да завъртите лоста на съответния автоматичен прекъсвач в ел. табло в положение „надолу“.

Ако не е известно кой от автоматите „отговаря“ за нужната група ключове, най-лесно ще бъде да ги изключите всички. След което трябва да се уверите, че на работния проводник няма напрежение, което може да се провери с индикаторна отвертка.

#1. Подготовка на устройството за монтаж

Започваме с клавиша. Трябва да го свалим. За целта хващаме изпъкналите странични части на клавиша, внимателно ги притискаме и дърпаме към себе си. Основните направляващи на клавиша ще излязат от каналите и той лесно ще се свали.

Ако не успеете да хванете детайла отстрани, можете да опитате да дръпнете за която и да е изпъкнала част на клавиша. Ако и така не стане, остава да вземете плоска отвертка, много внимателно да подкопаете с нея клавиша и да го свалите.

Сега пред нас е лицевият панел на ключа, зад който се крие работният механизъм. Също трябва да го свалите. При различните модели той може да се закрепва по различен начин. Най-често се среща разновидност с фиксатори, които лесно се освобождават с плоска отвертка. След това панелът лесно се отстранява. В някои случаи ще трябва да отвиете закрепващите винтове. Остава да извадите работния механизъм от корпуса на ключа.

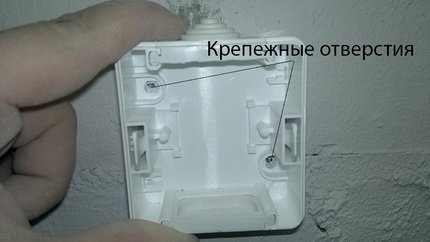

В корпуса на ключа има отвори за закрепване. Разположението им трябва да се отбележи върху основата. За целта може да се използва молив.

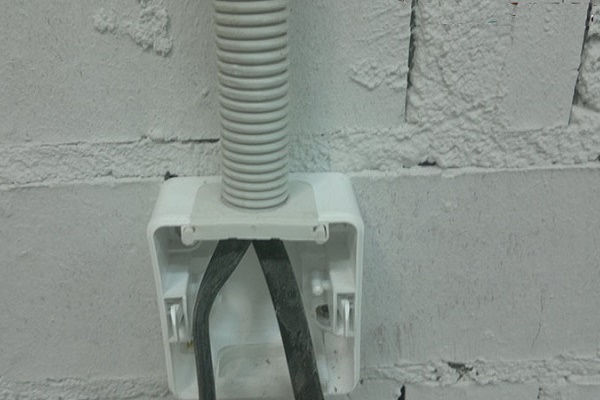

#2. Закрепване на корпуса към основата

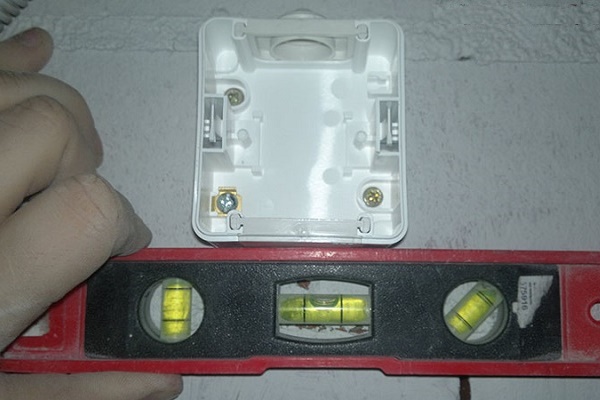

За да монтирате правилно повърхностния ключ, първо трябва да го закрепите на стената. За целта вземете корпуса и го приложете към мястото на закрепване. Вземете нивелир и поставете детайла строго хоризонтално.

След като се уверите, че корпусът е разположен точно по нивелир, вземете молив, поставете го последователно в крепежните отвори на корпуса и направете маркировки. Получената маркировка използвайте за подготовка на стената за монтаж.

Всъщност начинът на закрепване на корпуса на ключа към стената зависи от материала, от който е направена. Ще разгледаме най-сложния вариант – бетон. С перфоратор или бормашина направете отворите строго в набелязаните точки.

Изберете диаметъра на свредлото така, че да съответства на размерите на дюбела. Също така определете дълбочината на бъдещите отвори. След като те са готови, забийте дюбелите.

Пробийте стената за дюбели точно в набелязаните места. Диаметърът и дължината на отвора трябва да съответстват на избрания крепеж.

Поставете корпуса на ключа на мястото и го фиксирайте с помощта на дюбел-пирони. Изпълнете работата внимателно, за да не повредите пластмасовия детайл. Корпусът трябва да бъде добре закрепен на основата, за да няма хлабина и подвижност. Вземете нивелира и отново проверете положението на детайла. Ако се установи изкривяване – поправете го, като махнете корпуса и направите нов отвор.

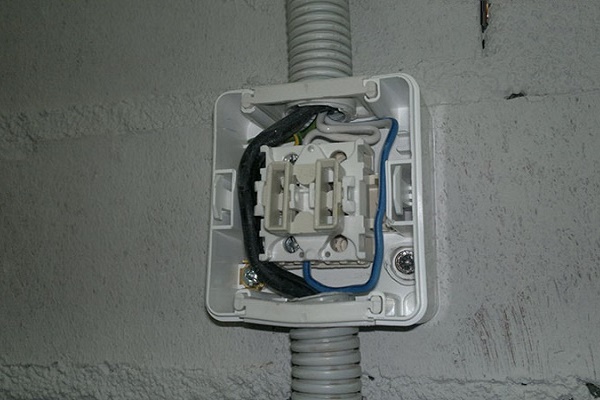

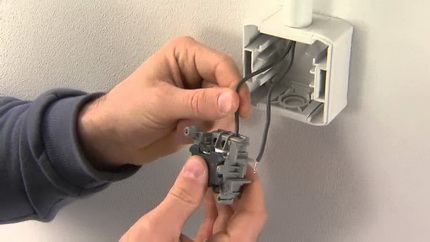

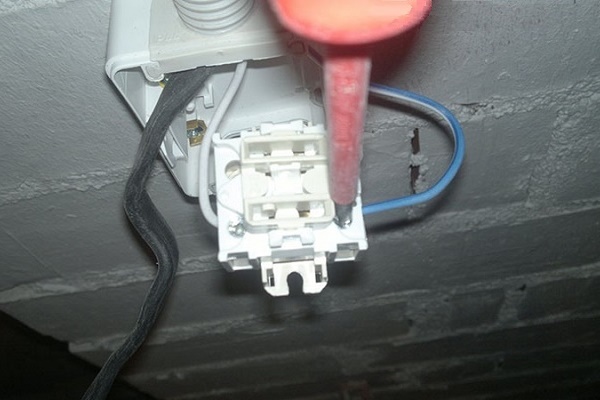

#3. Свързване на уреда към електрическата инсталация

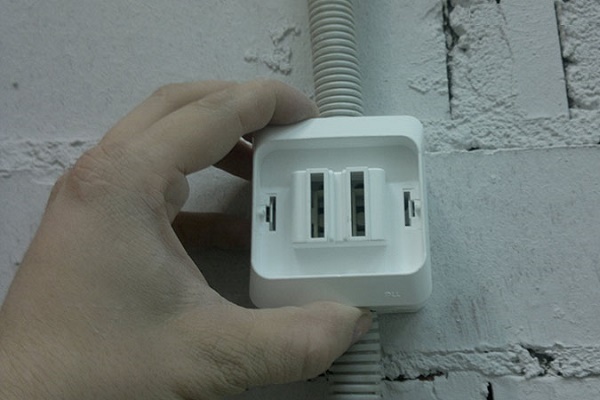

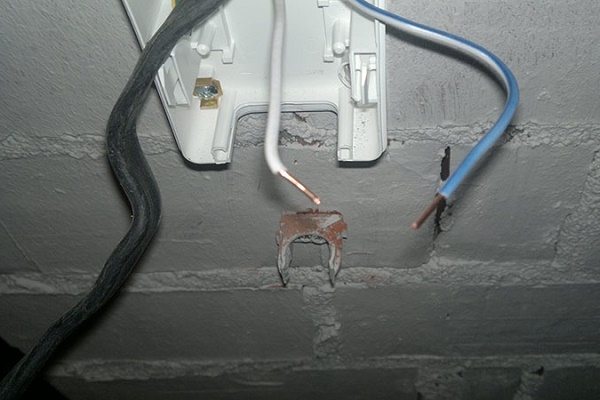

Първо трябва да вкараме кабела вътре в корпуса на ключа. Най-лесно това се прави с уреди, които имат специални заглушки на една от стените. Още по-добре, ако заглушката е разделена на няколко части с различен диаметър.

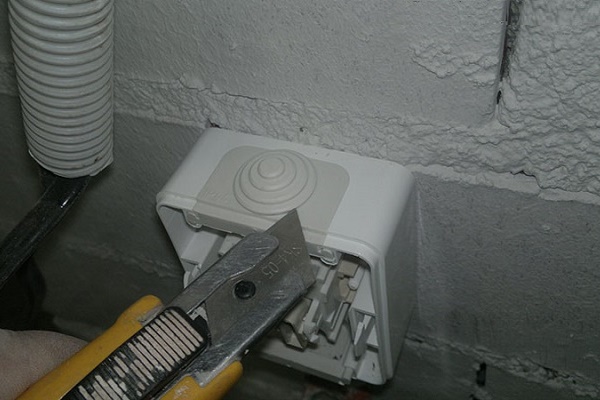

В такъв случай остава само да отрежете с остър нож елемента с нужния диаметър и отворът за кабела е готов. Ако отворът за кабела на корпуса не е предвиден, ще трябва да го направите сами.

Подходящия за ключа кабел при необходимост подрежете и вкарайте вътре в корпуса. Ако проводникът е положен вътре в пластмасова гофрирана тръба, спуснете и нея в корпуса. Така връзката ще изглежда по-естетично. С остър резач или нож отстранете изолацията от кабела и го разделете на отделни проводници. Внимателно оголете всеки от тях на височина около 0,7-1 см.

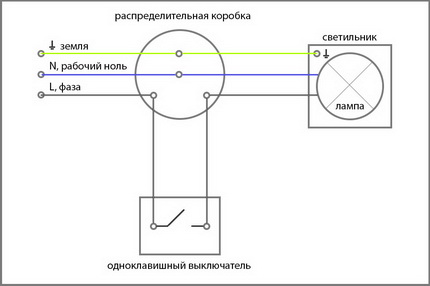

На фигурата е представена схема за свързване на едноклавишен ключ.

За да изпълните правилно свързването, е необходимо да знаете точно предназначението на проводниците. Как да направите това беше описано в случая с монтажа на повърхностен контакт. Вземете фазовия проводник, при правилно маркиране той ще има изолация в бял цвят, и го вкарайте в клемата, обозначена като L. Другият управляващ проводник в синя обвивка го вкарайте в клемата с обозначение 1. При необходимост затегнете фиксиращите болтове.

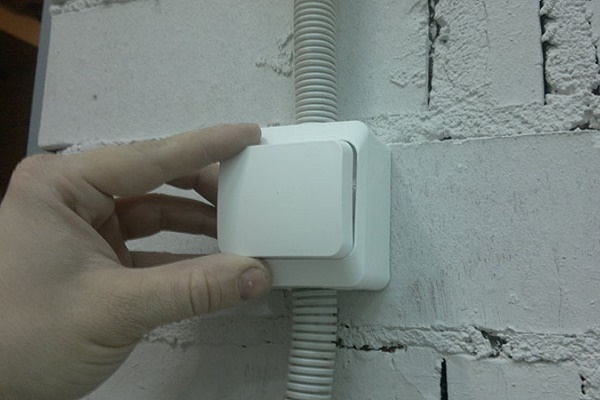

#3. Сглобяване – завършващ етап

Остава ни да сглобим устройството. Първо поставете работния механизъм в кутията на корпуса и го фиксирайте вътре според предвиденото от модела на уреда. След това поставете лицевия панел на мястото му.

Следете дали фиксаторите застанат правилно. След това можете да поставите клавиша в рамката. Правете това внимателно, за да не счупите доста крехкия елемент с прекомерна сила.

След като работният механизъм на ключа е свързан към проводниците, остава само да сглобите устройството, като изпълните в обратен ред всички действия по неговото разглобяване.

Ключът е монтиран и готов за работа. Остана да проведете работни изпитания на устройството. Разгледахме процедурата по монтажа и свързването на най-простия едноклавишен ключ.

За дву- и триклавишните устройства технологията за извършване на работите ще бъде приблизително аналогична. Основната разлика ще се състои в схемата на свързване на уреда, като към всеки клавиш ще се свързва „съответният“ осветителен прибор.

Изводи и полезно видео по темата

Видео #1. Определяне на фазовия проводник преди монтажа на електроинсталационни изделия:

Видео #2. Процес на инсталиране и свързване на контакт за отворена инсталация:

Видео #3. Как да монтирате накладен ключ:

Накладните ключове и контакти не изискват монтаж в специално подготвени вдлъбнатини в основата, поради което техният монтаж е достатъчно прост. И все пак не трябва да забравяте, че предстои да работите с електрически уреди, които изискват особено внимателно отношение.

Ако нямате опит в електромонтажните работи, а инсталацията в дома е стара и маркировката върху нея липсва, по-добре се обърнете за помощ към електротехници.
