Маркировка на автоматични ключове: как правилно да изберете автомат за окабеляване

Автоматите, инсталирани в апартаментни електротабла, са предназначени за аварийно изключване на електроенергията в случай на късо съединение или превишаване на натоварването на контура. Те могат да се управляват и ръчно, когато е необходимо да се смени прекъсвачът.

Какви параметри притежава уредът, ще подскаже маркировката на автоматичните прекъсвачи, представена под формата на наименования, буквено-цифрови обозначения и схеми. Съгласете се, умението да “четете” надписа ще бъде полезно на домашния майстор при необходимост от подмяна на устройството, отстраняване на повреди или свързване на допълнителен автомат.

Ще ви помогнем да разберете кое какво е. В статията е описана подробна разшифровка на маркировъчния блок на прекъсвачите, а също така са дадени препоръки за избор на автомат, като се вземат предвид неговите характеристики.

За какво е необходима маркировката

За квалифицирания електротехник лицевата панел на автомата е като отворена книга – за няколко минути той може да научи за уреда всичко, от производителя до стойността на номиналния ток. Опитният монтажник лесно различава устройства, напълно еднакви от гледна точка на обикновения човек.

Собственикът на жилището, който не е запознат с тънкостите на електромонтажното занаятчийство, също може да разбере информацията, представена от производителя.

С помощта на специални обозначения, разположени на предната панел, можете да различите автомат от УЗО, да научите неговите основни технически характеристики и да разберете в каква последователност се свързват проводниците.

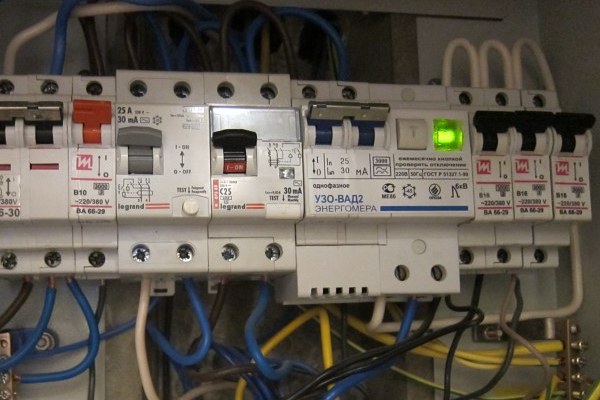

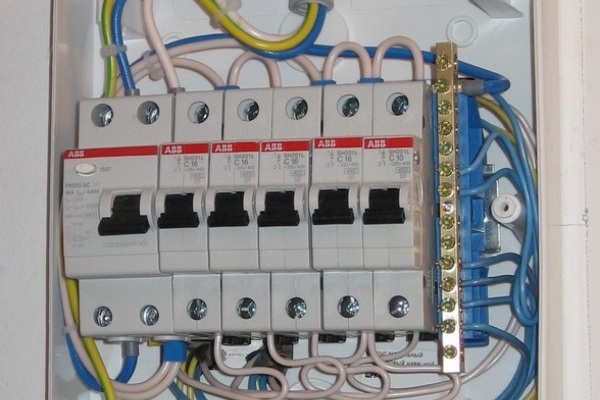

За да уточните данните за конкретно устройство, достатъчно е да отворите вратичката на металния шкаф, в който са монтирани уредите за отчитане и защита: всички обозначения са на видно място.

Информация за отделен автоматичен прекъсвач може да е необходима, ако:

• е необходимо да се извърши подмяна на устройството;
• следва да изберете нов автомат във връзка с появата на допълнителен контур;
• изисква се да се сравни номиналното токово натоварване на линията и прекъсвача;
• трябва да се намери причината за аварийното изключване и др.

Някои символи стават интуитивно разбираеми, за разчитането на други са необходими определени знания. Ако сте решили сами да замените окабеляването или да свържете автоматичен прекъсвач, информацията за устройствата е добре да я проучите предварително.

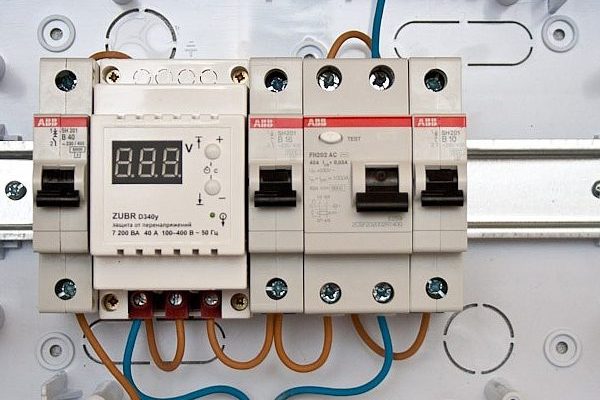

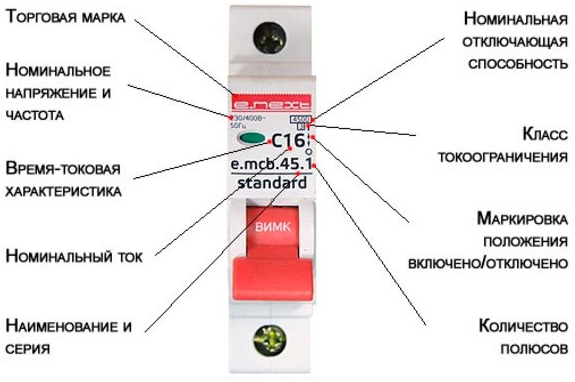

Какво означават надписите на прекъсвача

Символите, цифрите, буквите, схемите са нанесени върху техническата пластмаса със специална незаличима боя. Дори при старите модели те остават четливи. Предполага се, че потребителят или електромонтажникът, едва хвърляйки поглед върху автомата, трябва бързо да определи неговите токови характеристики и напрежение.

Производител и модел на автомата

Най-горният ред на маркировъчния блок заема името на марката. За печат е избран определен цвят, най-често ярък, и понякога дори по оттенъка може да се определи, чие производство е пред вас.

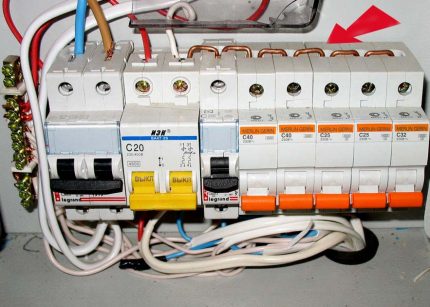

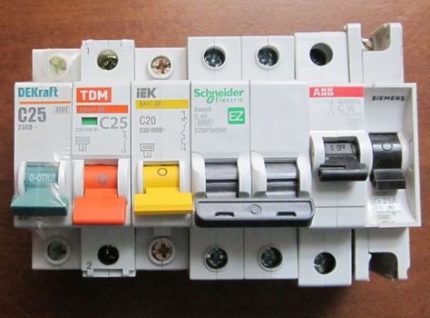

Цветът на надписа обикновено се повтаря и в оформлението на управляващия елемент – лоста, с помощта на който се извършва принудителното включване или изключване на уреда. Понякога обаче дръжката е оцветена в неутрален сив или черен цвят.

Опитните електромонтажници предлагат да не се скъпим при покупката на автомати и да придобиваме уреди само от проверени европейски марки: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Има няколко руски марки, на които също може спокойно да се доверим: Електротехник, TDM ЕLECTRIC, EKF.

По-долу с ред е обозначен моделът на устройството. Всички останали надписи, освен името на производителя, обикновено са отпечатани в сиво, поради което серията лесно може да се обърка с техническите характеристики.

За да не сбъркаме, гледаме именно втория ред. Обозначението на серията или модела може да има следния вид: ВА63, SH200, Acti9.

Може да се опитаме да разшифроваме серията, обаче не винаги зад буквите и цифрите се крият технически характеристики, по-често това е просто наименование на определен модел.

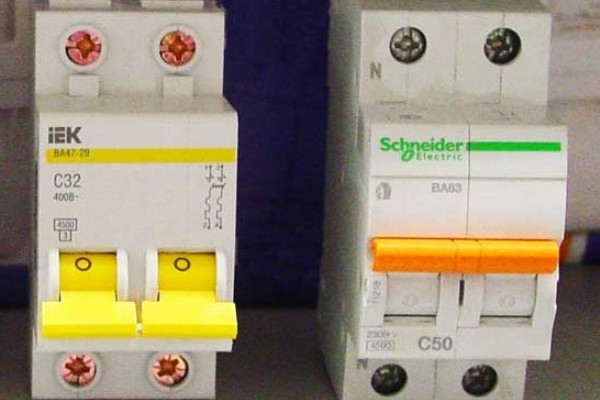

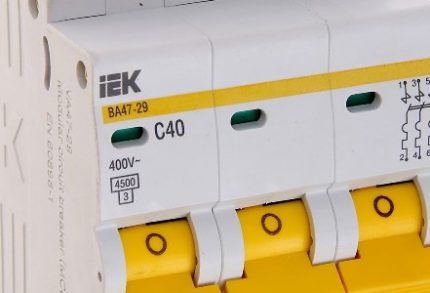

Моделите от серия ВА47-29 имат повече от двеста типоизпълнения, като при това те не са обвързани с определени номинални токове – могат да бъдат и 0,5 А, и 5 А, и 63 А

Обозначението на серията може да бъде отпечатано както на общ сив фон, така и на цветна линия, която се намира непосредствено под марката.

Определяне на време-токовата характеристика

Следващият ред е съчетание на латинска буква и цифра. Буквата, която стои първа, обозначава време-токовата характеристика. Тя показва колко бързо работи прекъсвачът при определена сила на тока, протичащ през него. Съществуват общо пет различни типа: «В», «С», «D», «K», «Z», но в бита се използват автомати В, С, D.

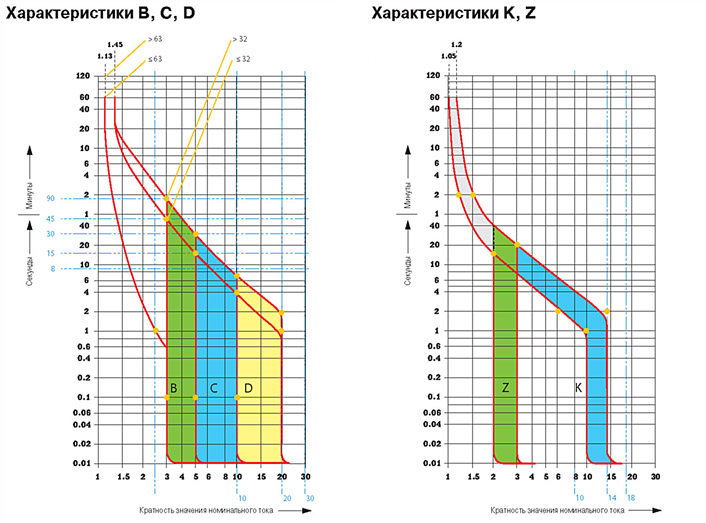

Зависимостта на величините често се представя под формата на графики, които могат да се намерят в Интернет. Те имат следния вид:

На графиката се вижда как зависи скоростта на задействане на автоматичния прекъсвач от кратността на действащия ток спрямо номиналната му стойност. Изчисленията се подчиняват на формулата k=I/In (+)

По този начин, ако стойността на k е между 3 и 5 – това е категория В, между 5 и 10 – С, между 10 и 20 – D.

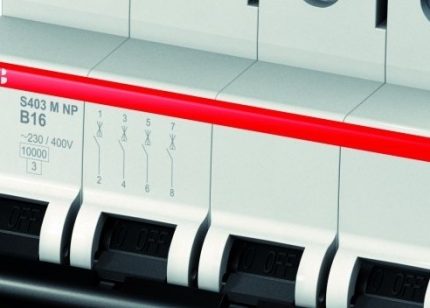

Образец на обозначение на ВТХ върху корпуса на уреда. В съчетанието «В16» В е време-токовата характеристика, а 16 – номиналният ток.

Ако вземете два прекъсвача с една и съща стойност на номиналния ток, но с различни свойства на задействане, те ще реагират по различен начин. За сравнение нека разгледаме С16 и В16. Ако използвате формулата, в резултат ще получим за С16 – 80-160 А, а за В16 – 46-80 А.

Как изглежда това на практика? Да предположим, че токът рязко се увеличи до 100 А. В16 ще се изключи моментално, тъй като за него са достатъчни и 80 А, а за да се задейства С16, е необходимо известно време за загряване на пластината. След това започва да действа термичната защита и автоматът се изключва. Разликата във времето обикновено е части от секундата.

Номинален ток и неговото обозначение

Цифрата, която се намира вдясно от латинската буква (ВТХ), обозначава номинала на автомата. Номиналният ток обозначава при каква максимална стойност автоматът ще бъде в действащо състояние, тоест токът ще преминава свободно през него без аварийно изключване.

Важен момент: посочените данни са актуални само при определена температура, а именно +30ºС. Ако температурата се окаже по-висока, то прекъсвачът може да се задейства при по-малка стойност на тока.

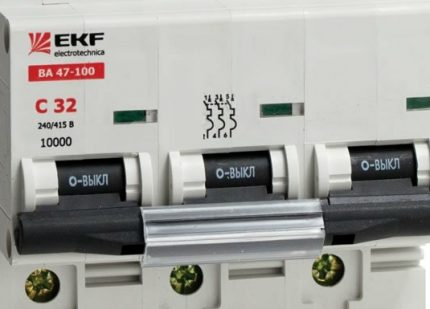

Посоченият номинал е 32А. Следователно при благоприятни условия автоматът няма да се изключи, докато токът не надвиши тази стойност. Но ако температурата се повиши, той може да се задейства и при 25…30А.

Нека разгледаме какво се случва по време на задействане вътре в уреда. Автоматът се изключва благодарение на работата на два вида разединители на веригата – термичен и магнитен.

Първият се включва в работа, ако в електрическата мрежа е настъпило претоварване. Стойността на тока над номиналната загрява биметалната пластина, тя се огъва и прекъсва веригата – автоматът се изключва. Изчислено е, че токът на натоварване трябва да надвишава номинала с 15-55%, за да се получи прекъсване.

Но освен претоварване в мрежата възниква и такова явление като свръхток. Причина за появата му е късо съединение. На свръхтоковете реагира вече не топлинният, а електромагнитният разединител.

Ако уредът е в работно състояние, то задействането става моментално, най-много след 0,02 секунди. Забавянето при аварийното изключване води до повреда на проводниците. Първо се стопява изолационният слой, след което може да възникне запалване.

За да защитите електрическата инсталация и собствения си живот от претоварвания и къси съединения, се препоръчва да закупувате само качествени защитни устройства.

Маркировка на номиналното напрежение и честотата

По-долу е посочена стойността на номиналното напрежение. Тя също трябва да се спазва при избора на устройство задължително. Маркировката може да се определи по единиците за измерване – волтове, които се обозначават с буквите V или В. За точност се използват и символите: «-» – постоянно напрежение, «~» – променливо.

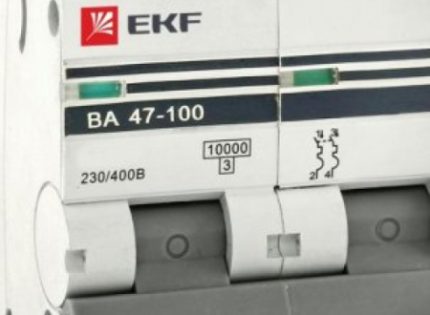

Вариант за обозначение на номиналното напрежение. Ако са посочени две цифри, уредът може да се използва за защита на 1-фазни и 3-фазни мрежи: 230В – за еднофазна, 400В – за трифазна.

Честотата се определя в херцове и се обозначава така – 50 Hz. Но може да не я откриете на корпуса, защото почти всички битови уреди работят в еднакъв режим.

Ако трябва да знаете точно някои характеристики на автомата, а обозначенията им ги няма на панела, трябва да погледнете в инструкцията, където са изброени всички технически данни за уреда.

Граничен ток на изключване

Следващата величина, посочена на корпуса на автомата, е токът на изключване, който по друг начин се нарича изключваща способност на устройството.

Ако внезапно възникне късо съединение и в контура се появи свръхток, автоматът ще задейства в авариен режим, но при това напълно ще запази функционалността си. Може да се забележи, че токът на изключване е многократно по-голям от номинала.

Възможен е и такъв вариант, че стойността на свръхтока ще бъде по-висока от посочената на автомата. Тогава няма никакви гаранции, че устройството ще задейства правилно и самото то няма да пострада. По всяка вероятност магнитният разединител просто няма да се справи с натоварването.

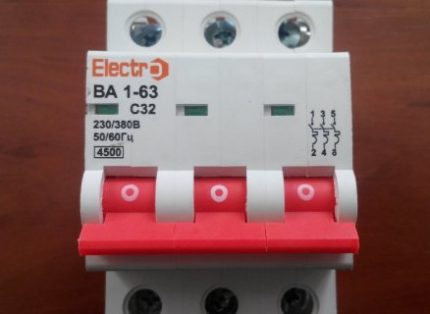

Образец за обозначение на тока на изключване – цифрата 4500 в черна рамка, намира се точно под стойностите на напрежението и честотата. На някои модели този параметър не е посочен.

Освен стойността 4500 А, която е характерна за много автомати от битов клас, могат да се срещнат 6000 А и 10000 А.

Какво е класът на токоограничение

Точно под граничния ток на изключване се намира класът на токоограничение. Лесно се намира на панела – това е цифра 1, 2 или 3, поставена в черен квадрат. По време на късо съединение и поява на свръхток в мрежата системата може да пострада.

Колкото по-бързо задейства автоматът, толкова по-рано ще спре въздействието на топлинната енергия, която е следствие от появата на свръхток, толкова по-бързо ще настъпи стабилност.

По този начин класът на токоограничение показва времевия интервал, до който автоматът може да ограничи времето на късото съединение.

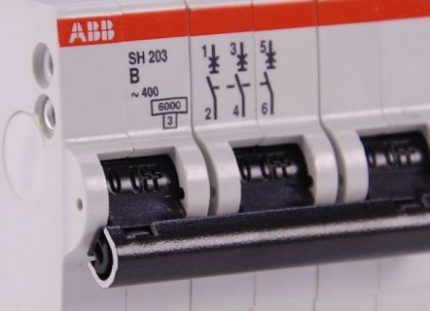

Под цифрата 6000 ясно се вижда класът на токоограничение – 3. Ако липсва маркировка (а това се среща при много модели), значи стойността ѝ е 1.

Деления по класове:

• 1 клас – ограничение > 10 мс;
• 2 клас – от 6 до 10 мс;
• 3 клас – от 2,5 до 6 мс.

Третият клас е най-„бърз“ и предпочитан при избор на автомат.

Схема за свързване на проводниците

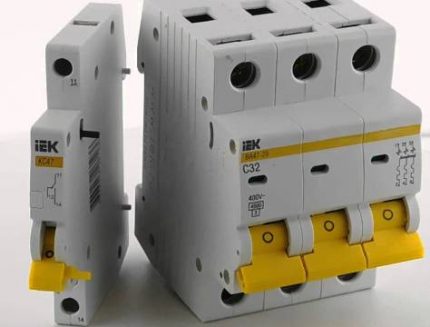

На някои автоматични прекъсвачи освен основните характеристики може да се намери схема на свързване. Обикновено тя се намира отдясно на лицевия панел.

На схемата с условни обозначения е изобразена електрическата верига, включваща изключватели и контакти, към които се свързва проводката. За посочване на контактите се използват цифри.

Схемите на 1-полюсните и 2-полюсните уреди се различават. При вторите, освен веригата с контакти, има маркировка на клемите, а също така при някои модели знакът N, обозначаващ свързване на нулевия проводник.

Съвети за избор на автоматичен прекъсвач

Автоматът се избира на основата на определени характеристики, много от които могат да се научат от маркировката на предния панел.

Пищов за четене на обозначенията. Не всички производители посочват техническата информация в пълен обем, затова предварително трябва да се проучи и документацията на устройството (+)

Освен разгледаните характеристики, трябва да се знаят и други нюанси при избора. Например, преди покупка на автомат задължително се изчислява неговата мощност и се избира необходимият брой полюси.

Подробно за изчислението и избора на автоматичен прекъсвач е написано в тази статия.

Важно значение има марката, както и състоянието на проводката.

Препоръчва се покупката да се извършва в специализиран магазин. Но в последно време стана разпространена практиката за закупуване на технически устройства от търговски интернет платформи, много от които се намират в Китай.

При избора обърнете внимание на цялостта и здравината на корпуса. Най-малкото отчупване или пукнатина може да бъде причина за повреда, освен това механичните повреди са признаци на некачествен материал.

Изводи и полезно видео по темата

Общата информация за автоматите е разкрита по-горе, а от интересните видеоклипове можете да научите за тънкости, известни само на професионалистите.

Как е устроен и работи автоматът:

Повече подробности за топлинните номинали – разбор на таблицата:

Четем маркировката със специалист:

Маркировката, нанесена директно върху корпуса на уреда, помага за правилния избор и свързване на устройството за защита на домашната електрическа мрежа. Умението да разшифровате символите и правилно да определяте характеристиките ще помогне в бъдеще при самостоятелен монтаж на нова верига.

Имате ли какво да добавите, или възникнаха въпроси относно разшифроването на маркировката на автоматичните прекъсвачи? Можете да оставяте коментари към публикацията и да участвате в дискусиите. Формата за връзка се намира в долния блок.
