Как се различава УЗО от диференциалния автомат и кое е по-добре да се използва?

Един от етапите на изграждане на домашната електрическа мрежа е инсталирането на защитно оборудване. То се монтира в апартаментното ел. табло. При повишено натоварване или повреда уредът реагира оперативно, за да защити цялата система или отделна верига.

Но преди монтажа трябва да се установи в какво се състои разликата между УЗО и диференциалния автомат, за да се организира и обезопаси правилно домашната мрежа.

Предлагаме да се запознаете с функционалните особености на комутационните устройства и да разберете в коя ситуация какво е по-добре да се използва. В статията сме посочили основните критерии за избор на електрозащитни устройства, а също така сме описали спецификата на тяхното свързване и задействане.

Необходимост от защита на електрическата мрежа

Домашната електросистема е сложна разклонена мрежа, състояща се от множество вериги – осветителни, контактни, отделни силови и слаботокови. В нея са включени всички електроинсталации, които се използват ежедневно. Най-простите сред тях са контактите и ключовете.

В процеса на експлоатация на домашните електроуреди възникват непредвидени ситуации, резултат от които са повреда на отделни вериги, устройства, както и злополуки.

Причини за неприятностите са следните явления:

• прекомерно натоварване на линиите за захранване;
• токове на утечка;
• къси съединения.

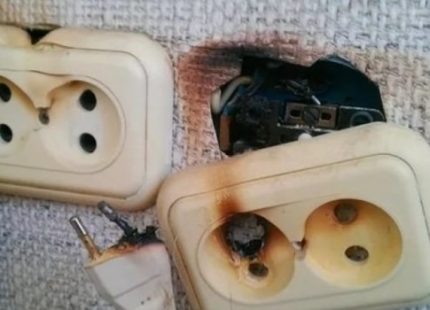

С претоварване може да се сблъскате, ако използвате ново мощно оборудване в апартамент със стара инсталация. Кабелът не издържа на общото натоварване, прегрява, се топи и излиза от строя.

Прекрасен пример за необмислено използване на удължител от китайски произход без предпазител заедно с тройници. Едновременното използване на няколко уреда на една силова линия може да причини разтопяване на контакти и изолация, както и запалване.

Опасност от възникване на токове на утечка се появява, когато изолацията на електрокабелите и уредите се износва, монтажът е извършен неправилно или заземяването на оборудването е изпълнено грешно.

Ако силата на тока се повиши над стойност 1,5 mA, въздействието на електричеството става осезаемо, а над 2 mA предизвиква конвулсии.

Късо съединение, възникващо поради неволно свързване на нула и фаза, също води до непоправими последствия. Резултат от образуването на електрическа дъга е запалване на отделен участък от инсталацията, а често и на околните предмети.

За защита на оборудването, собствеността, а най-вече – живота и здравето на обитателите, се използват устройства за аварийно изключване. Без тях съвременната електроинсталационна система в апартамент или частна къща се смята за непълноценна и опасна.

Комутационни устройства за изключване на товара

Ако електросистемата на апартамент или къща е разделена на отделни контури, се препоръчва всяка линия от електрическата верига да се оборудва с отделен автоматичен прекъсвач, а на изхода да се монтира УЗО.

Вариантите за свързване обаче са много повече, затова първо е необходимо да се разбере разликата между УЗО и диференциален автомат, а след това да се извърши монтажът.

Автоматични прекъсвачи – модифицирани «бушони»

Когато за разнообразието на защитни устройства не се говореше, при прекомерен товар на линията работеха «тапи» — най-простите аварийни уреди.

Тяхната функционалност беше усъвършенствана и се получиха автоматични прекъсвачи, които се задействат в два случая — при възникване на късо съединение и при увеличаване на товара до критично ниво.

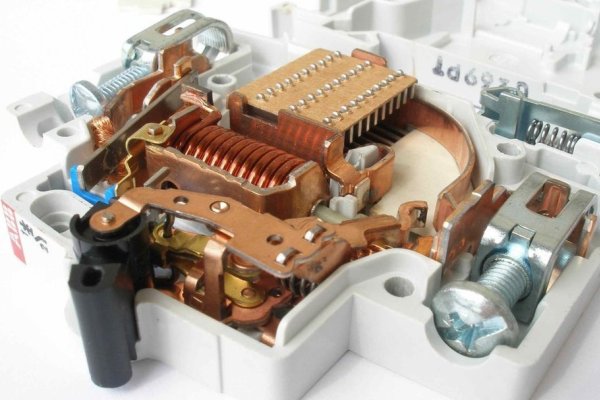

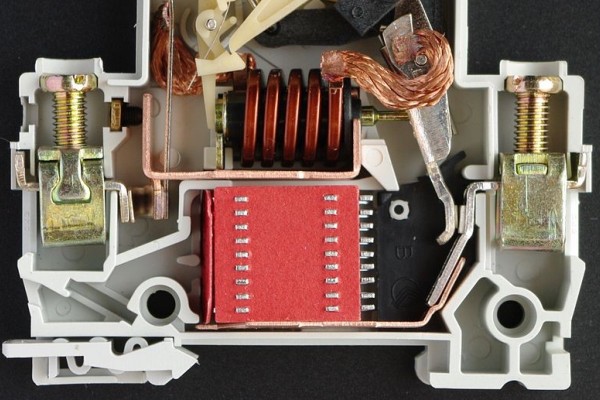

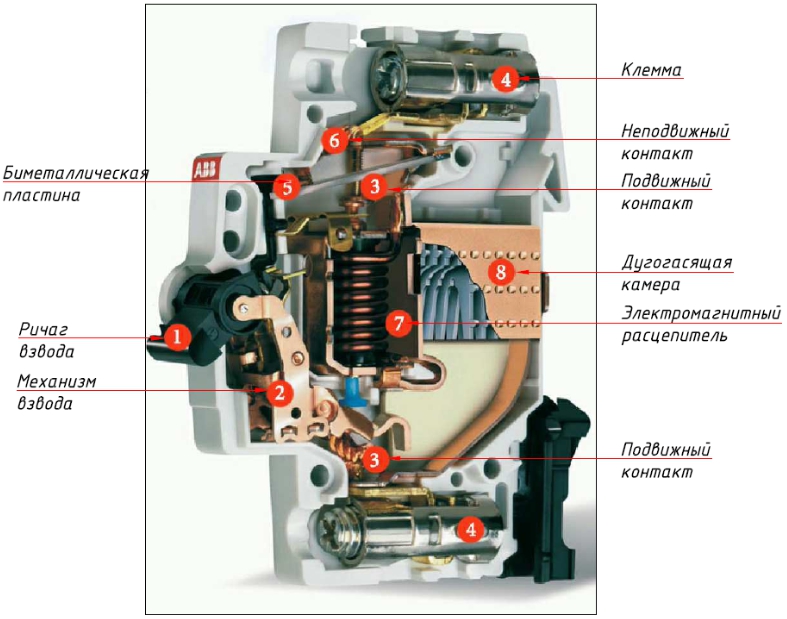

Конструкцията на автомата е проста: вътре в корпуса от здрав технопластик са поместени няколко функционални модула. Отвън се намира лост за затваряне/отваряне на веригата и монтажен канал за поставяне на дин-рейка (+).

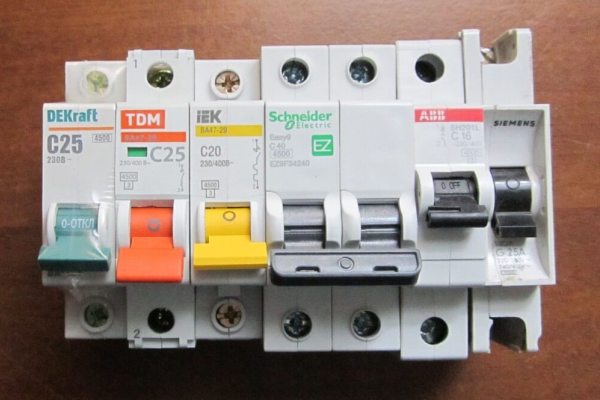

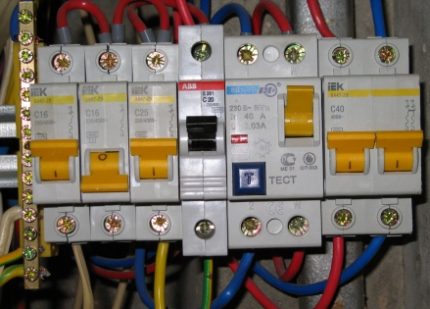

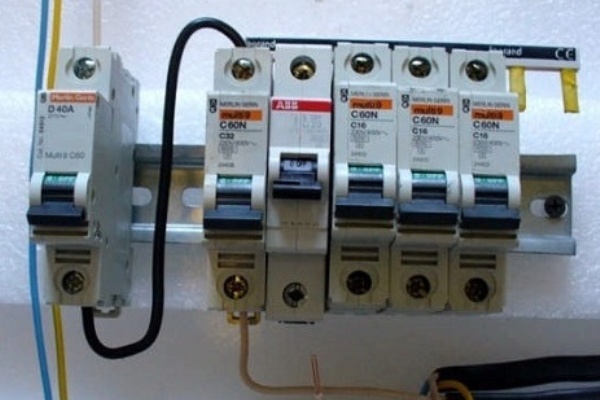

В едно ел. табло може да има един или няколко прекъсвача, като броят им зависи от броя на контурите, обслужващи апартамента или къщата.

Колкото повече са отделните линии, толкова по-лесно е да се сменят или ремонтират електроуреди. За инсталиране на един уред не е необходимо да се изключва цялата мрежа.

Задължително условие за изграждане на домашна електрическа мрежа – свързване на автоматичен прекъсвач. Прекъсвачите се задействат бързо при претоварване на системата и поради късо съединение. Единственото, от което не могат да защитят, са токовете на утечка.

УЗО – устройства за автоматична защита

Именно УЗО е уредът, който в автоматичен режим анализира силата на тока на входа/изхода и предпазва от токове на утечка. По форма на корпуса прилича на автоматичен прекъсвач, но работи по различен принцип.

Вътре в корпуса е разположено работно устройство – сърцевина с намотки. Магнитните потоци на двете намотки са насочени в противоположни посоки, което създава баланс. По този начин магнитната сила в сърцевината се свежда до нула.

Щом настъпи ток на утечка, се появява разлика в стойностите на магнитните потоци – изходната величина намалява. В резултат на взаимодействието на потоците релето задейства и прекъсва веригата. Времевият интервал на задействане е в границите 0,2-0,3 сек. Това време е достатъчно, за да спаси човешки живот.

Външните отличителни черти са наличието на допълнителни клеми (при автомата по 1 отгоре и отдолу), бутон за тестване, по-широк лицев панел, различна маркировка (+)

На корпуса може да се види маркировка 10 … 500 мА. Така се обозначава номиналната сила на тока на утечка. За домашно приложение обикновено се избира УЗО с показател 30 мА.

Уредите с обозначение 10 мА могат да бъдат полезни, ако отделен контур е изведен до детска стая или до санитарен възел, където се наблюдава повишено ниво на влажност.

УЗО предпазва от токове на утечка, но е безполезно при усилено натоварване на проводниците, а също така не помага при късо съединение. Поради тази причина двата уреда – УЗО и автоматичен прекъсвач – винаги се монтират в двойка.

Само заедно те осигуряват пълноценна степен на защита, която задължително трябва да присъства във всяка битова електросистема.

Диференциален автомат – максимална защита

Когато говорим за това, с какво принципно се различава УЗО от диференциалния автомат, имаме предвид не отделно инсталиран уред УЗО, а двойката «УЗО + прекъсвач».

Автоматичният прекъсвач за диференциален ток (АВДТ), по същество, е именно тази двойка, но обединена в един корпус.

По този начин той изпълнява три основни функции:

• защитава от токове на утечка;
• предотвратява претоварване на линията;
• задейства моментално при късо съединение.

Въпреки малките размери, уредът действа ефективно и бързо, но при едно условие – ако е произведен под надеждна, добре позната марка.

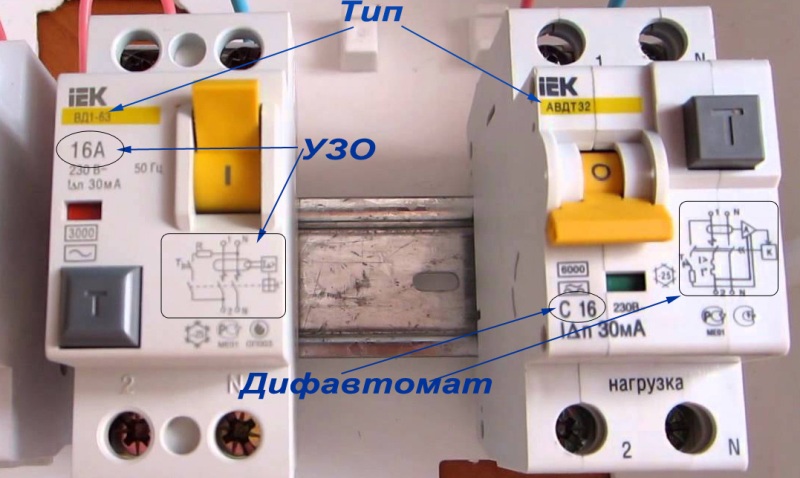

Ако не се познават нюансите на устройството и условните обозначения, поставени върху корпуса, дифавтоматът може лесно да се обърка с УЗО. Една от подсказките е маркировката АВДТ (+)

В техническата документация, която задължително се прилага към устройството, са изброени неговите характеристики. Означението на най-важните показатели е отпечатано на корпуса от лицевата страна.

Освен маркировката на наименованието, тук е посочен номиналният ток на натоварване и токът на утечка. Единиците за измерване са същите като при простите автомати – mA.

На пръв поглед може да изглежда, че появата на диференциалния автомат напълно зачерква съществуващата първоначална схема „превключвател + УЗО“. Въпреки това съществуват множество нюанси, регулиращи избора на едно или друго решение, и в крайна сметка и двете схеми за инсталиране са актуални и търсени.

Критерии за избор на устройства за електрозащита

Ще се опитаме да разберем кое е по-добро за дома – УЗО или диференциален автомат, и ще разгледаме различни ситуации на монтаж. Най-често изборът се влияе от фактори като позицията на уреда в електротаблото, нюансите на свързване към електропроводите, възможността за техническо обслужване или подмяна.

Особености на монтажа в ел. табло

Електротаблото представлява метален шкаф, вътре в който обикновено са разположени защитни устройства и електромер. Работният панел, към който се закрепват уредите, е ограничен по размери.

Ако се извърши усъвършенстване на електропреносната мрежа и при това се инсталират допълнителни модули, се появява недостиг на свободни места на DIN-рейките. В този случай диференциалните автомати се оказват в изгодно положение.

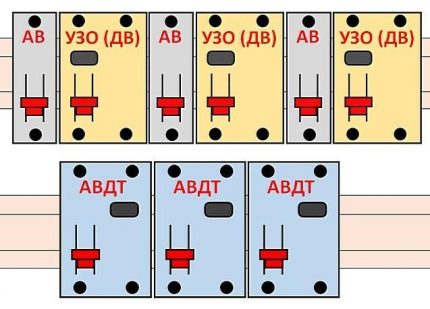

Схема на разположение на DIN-рейката на двойките „автомат + УЗО“ (горен ред) и диференциални автомати (долен ред). Очевидно е, че долните устройства заемат по-малко място. Разликата ще нарасне, ако защитата е разчетена за по-голям брой контури.

Съвременното оборудване на апартаментите с електричество е ориентирано към увеличаване на броя на контурите. Това е свързано както с появата на голямо количество мощна техника, така и с разделянето на мрежата на множество линии. В такава ситуация, при липса на допълнително пространство, единственото разумно решение е свързване на диференциални автомати.

При избора на устройства обърнете внимание на уреди, които заемат едно модулно място. Такива модели вече се появиха в продажба, но цената им е малко по-висока от тази на традиционните.

Сложност при свързване на проводниците

Основната разлика в свързването между двата обозначени варианта е в броя на проводниците. Две отделни устройства общо имат повече клеми – 6 броя, докато при диференциалния автомат те са само четири. Различава се и схематиката на свързване.

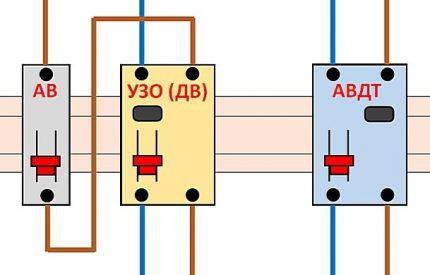

Сравнителна схема на инсталиране и свързване на защитната двойка и диференциалния автомат. Резултатът от задействане в аварийна ситуация и надеждността на устройствата са еднакви, но редът на присъединяване на проводниците се различава.

На схемата добре е показана комутацията на проводниците.

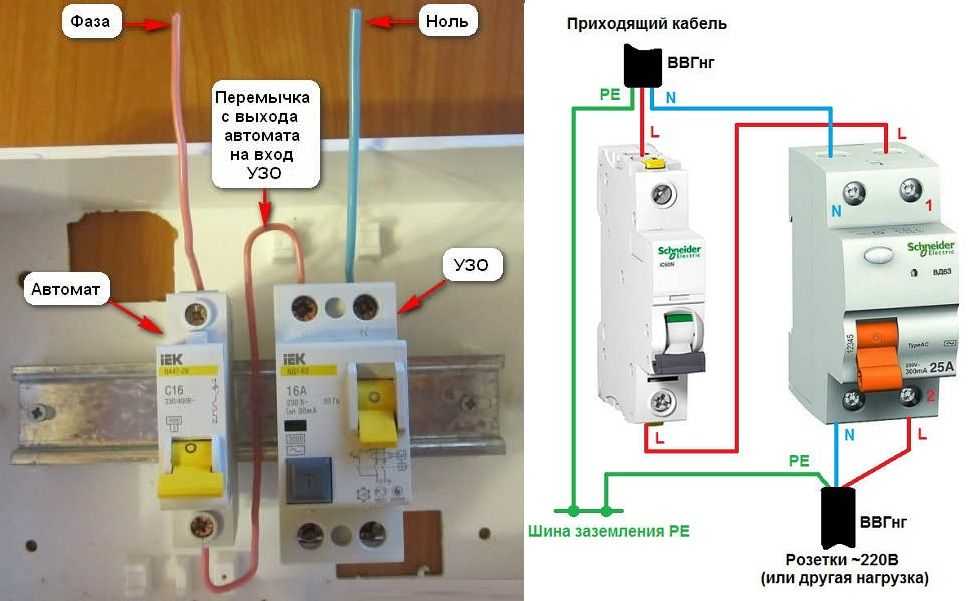

При свързване на двойката АВ+УЗО разположението е следното:

• фазният проводник се присъединява към клемата на АВ;
• свързва се с мостче изходът на автомата и L-клемата на УЗО;
• изходът на фазата на УЗО се насочва към електроинсталациите;
• нулевият проводник е свързан само с УЗО – на входа с N-клемата, на изхода се изпраща към електрическите инсталации.

При дифавтомата свързването става много по-лесно. Мостове не са необходими, само се присъединяват фаза и нула към съответните клеми, а от изходите се изпращат към товара.

Какво дава това на монтажника? Улеснява процеса на свързване, намалява броя на проводниците, съответно гарантира повече ред на електротаблото.

Как се извършва диагностика на задействането

Ако разглеждаме устройствата от средния ценови сегмент, то тук предимствата са при тандема «автомат + УЗО». Да предположим, че е настъпило аварийно изключване на електричеството на един от контурите.

Веднага да се определи причината за задействане на защитата е сложно, тъй като това може да бъде както ток на утечка, така и късо съединение, и общ товар, с който проводниците не са се справили.

По задействалото УЗО или автомат веднага се вижда къде да се търси причината. В първия случай – проблем с изолацията, във втория – увеличено натоварване или късо съединение. Последното може да се определи по допълнителни признаци.

Ако на срив в мрежата е реагирал дифавтомат, то причината ще трябва да се търси по-дълго. Необходимо е да се проверят всички версии, а това ще отнеме повече време и усилия.

За да се опрости диагностиката, се препоръчва да се закупуват устройства от по-скъп ценови сегмент – те са оборудвани с допълнителна индикация, посочваща възможния проблем.

Кои устройства са по-евтини за закупуване и ремонт?

Съществуват ситуации, когато изборът е основан на цената. Например, съществува бюджет, извън който не може да се излезе. В този случай решаваща роля играе общата стойност на всички свързани защитни устройства.

На пръв поглед по-голям брой устройства се характеризира с по-висока цена. Всъщност всичко е различно: универсалният дифавтомат струва кръгла сума, а наборът от други устройства се оказва икономичен.

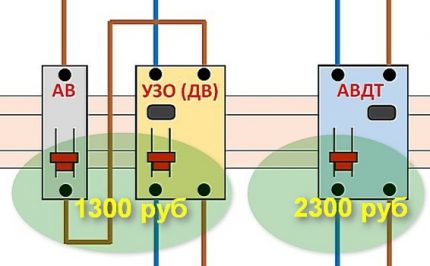

Ако се проследят цените на всички обозначени автомати, то се оказва, че един дифавтомат е почти два пъти по-скъп от комплекта «АВ + УЗО»

Трябва да се помни, че броят на линиите обикновено е 3 или повече, затова разликата между покупките нараства. Ако за един контур закупуването на АВДТ е по-скъпо само с 10 €, то за пет контура разликата в сумите нараства до 50 €.

По този начин и дифавтоматите, и блоковете УЗО с автоматични прекъсвачи имат своите предимства и недостатъци. Ако АВДТ печелят по компактност и удобство на свързване, то те явно губят при диагностика и отчитане на цената.

Изводи и полезно видео по темата

За да се ориентирате по-добре в защитните устройства и да изберете правилното решение в зависимост от ситуацията, предлагаме да разгледате тематични видеоклипове.

Интересна информация за принципа на работа и монтаж на УЗО:

Няколко съвета от професионален електротехник:

Какво изигра роля при избора на дифавтомат:

Както виждате, темата за избора на УЗО или АВДТ не се обсъжда напразно: съществуват множество моменти, които говорят в полза и на двата вида устройства. За да изберете правилно оптималния вариант за защита, е необходимо да разгледате условията на монтаж и свързване, както и да съставите предварителна сметка.
