Общи правила за проектиране на електропреносната мрежа

Когато електрическите уреди бяха малко, а за осветлението стигаха няколко крушки от 40-60 W, за устройването на системата за електроснабдяване се съставяше примитивна схема, включваща няколко ключа и контакти.

В момента, с появата на голям брой енергозависими домакински уреди, схемата задължително се диференцира на групови линии, защитавани от автоматични прекъсвачи и други устройства.

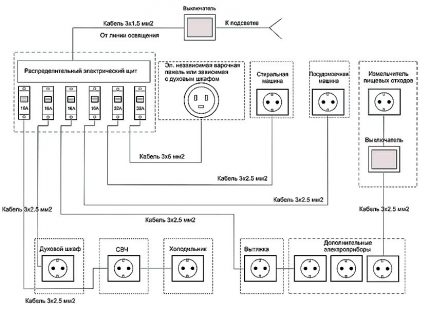

Схема на електроинсталация за кухнята
Само в една кухня могат да се включват до десет устройства, 2-3 от които са мощни агрегати, изискващи отделни електропроводи с кабел с увеличено сечение и отделни контакти.

Ако се обмислят всички нюанси на разположението на електроинсталацията в частна къща, като се вземе предвид използването на меден проводник, тя ще служи поне 20 години. Обикновено схемата се съставя заедно с проектирането на новата къща или преди основен ремонт.

Трябва да започнете с посочване на местата за инсталиране на такива елементи, като:

  • контакти;
  • ключове;
  • разпределителни кутии;
  • осветителни устройства;
  • мощни домакински уреди;
  • електротабло.

На този етап следва да се определи начинът на полагане на кабелите – открит или скрит. В домовете с измазани стени обикновено се използва скрит начин, а с дървени – открит.

Каквато и схема да използвате, съществуват редица правила, от които не може да се отстъпва. Те са записани в нормативната документация, а ефективността им е доказана от десетилетия.

Ето няколко важни аксиоми на електромонтажа, които ще са необходими и за съставянето на схемата:

Освен правилата, трябва да се вземе предвид и личният комфорт. Например, при двойно легло обикновено се монтират два контакта – по един от всяка страна.

Ключовете се разполагат на височина 80-90 см от пода. В големите фоайета, коридори, стаи се монтират проходни ключове.

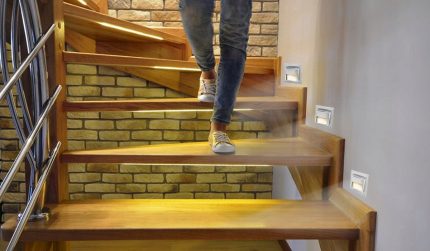

Подсветка на стълбище със светодиоди
За икономия на електроенергия на стълбищата, водещи към втория етаж или тавана, се монтират светодиодни осветители с сензори за движение, които се включват само в присъствие на човек.

Задължително трябва да се заземяват всички метални контакти и предмети, свързани с електропроводите. За заземяване в електрическите инсталации се използва третото жило на кабела – проводник в жълто-зелена изолация.

Препоръки за избор на проводници

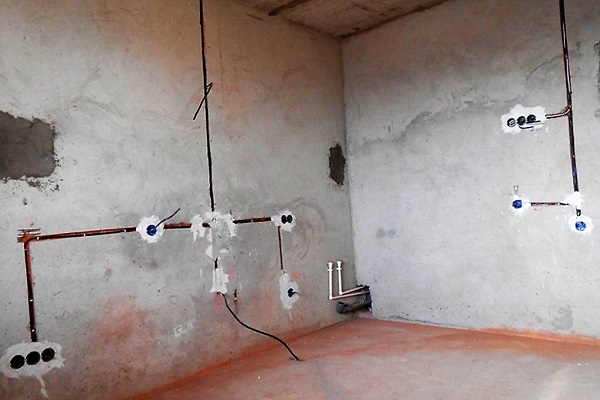

В къщи от тухли, газобетонни блокове, шлакоблокове е необходима вътрешна обработка на стените, а следователно за прокарване на проводниците се използва скрит метод.

За да се осигури допълнителна защита, а в случай на ремонт бързо да се смени кабелът, той се поставя в гофриран ръкав от незапалим полимер.

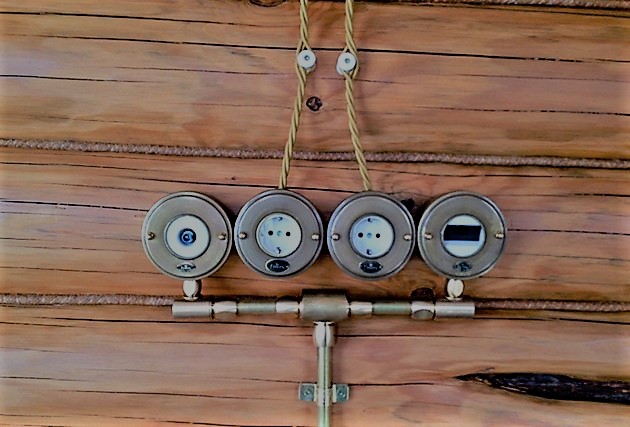

Отворено окабеляване в ретро стил
В къщи от дървен материал или цилиндрични трупи за запазване на ретро стила се използва открит метод на прокарване на проводниците, като се закупуват декоративни продукти – усукано окабеляване, ролки, стилизирани ключове и контакти.

За да се избере правилно напречното сечение на проводника, специалистите извършват изчисления, свързани с определяне на натоварването.

Въпреки това, опирайки се на типови схеми и дългогодишен опит, квалифицираните електромонтажници се придържат към следните параметри:

  • осветителни контури – 3*1,5 mm² или 3*2 mm²;
  • контактни групи – 3*2,5 mm²;
  • електрическа печка/фурна – 3*4 mm²;
  • климатик – 3*2,5 mm², за уреди с мощност над 5 kW – 3*4 mm²;
  • отоплителни котли – 3*4 mm² и повече (по препоръки на производителя).

Оптималният тип кабел – меден трижилен: ВВГнг, ШВВПнг. Не може да се използват проводници с напречно сечение по-малко от посоченото, тъй като те няма да отговарят на натоварването и ще започнат да се топят, създавайки опасна ситуация.

Разбор на схеми за електроинсталация

Нека разгледаме няколко типови схеми, които се използват при строителство или основен ремонт. Всички варианти са обединени от наличието на защитна група: разделяне на електрическото окабеляване на контури, всеки от които е свързан към отделен автоматичен прекъсвач.

Вариант #1 – обща схема-план за целия дом

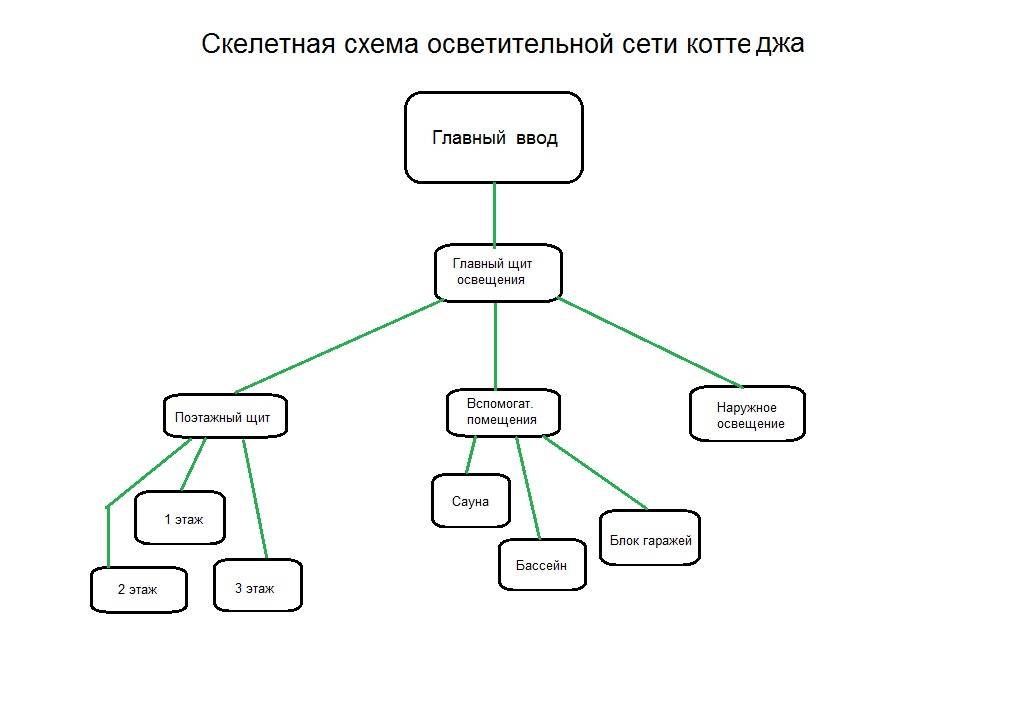

Това не е монтажна схема, а изброяване на всички електроустройства, които се планира да се разположат в къщата. По нея може да се изчисли колко автоматични прекъсвача и УЗО са необходими, както и да се преброи общият брой електропроводи, водещи към таблото.

Тук трябва да се посочи типът на захранващата мрежа, за да се избере правилно кабелът. За 3-фазна мрежа се взема 5-жилен кабел, за 1-фазна – 3-жилен.

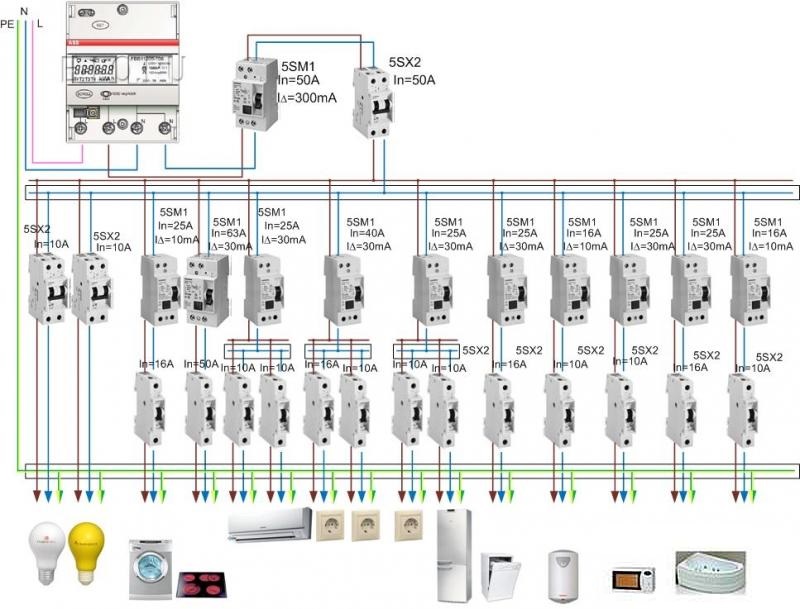

Схема на електрическата инсталация на частна къща
За част от устройствата отговаря организацията, която доставя електроенергия в дома. Това са електромерът и входното защитно устройство, които обикновено се монтират на външната стена на къщата или на стълба, подвеждащ кабела (+)

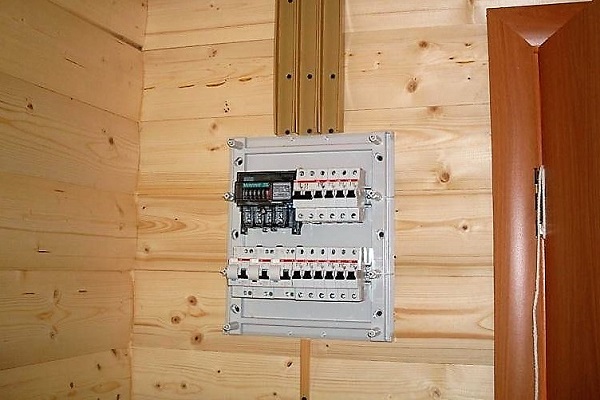

Електротаблото се разполага в отделно помещение вътре в къщата, в коридора, в намиращия се наблизо гараж. Там също се монтират стабилизатори на напрежение и резервен генератор, който снабдява къщата с електроенергия в периоди на изключване на централизираната линия.

За удобство на обслужване на дву- или триетажния особняк на всеки етаж също монтират електротабло. Всички разпределителни табла са свързани към входния кабел – меден проводник със сечение 15-35 mm².

Защитни устройства за електрическата мрежа

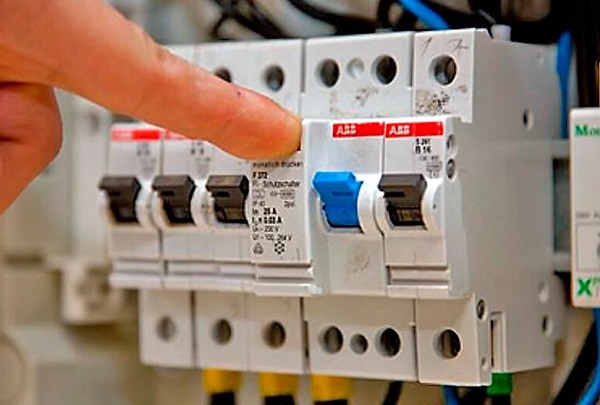

На защитните устройства не си струва да се пести: препоръчва се да се инсталира УЗО на всеки контактна група, автоматични прекъсвачи на осветителните линии за всяка стая, както и за климатиците, отоплителния котел, системата «топъл под» и др.

Ако в отделна стая се планира да се разположат няколко осветителни тела и контакти, то на входа трябва да се монтира разпределителна кутия. В нея се свързват входният кабел с осветителната линия и контактната група.

Вариант #2 – образец на монтажна схема

За да се начертае монтажна схема, трябва да се вземе план на къщата и да се обозначат на него местата за инсталиране на електрическите устройства.

Този документ става основа за съставяне на сметка – по него лесно се изчислява не само броят на ключове, контакти и допълнителни материали, но и се изчислява дължината на проводниците.

Монтажна схема на електрическата мрежа на едноетажна къща

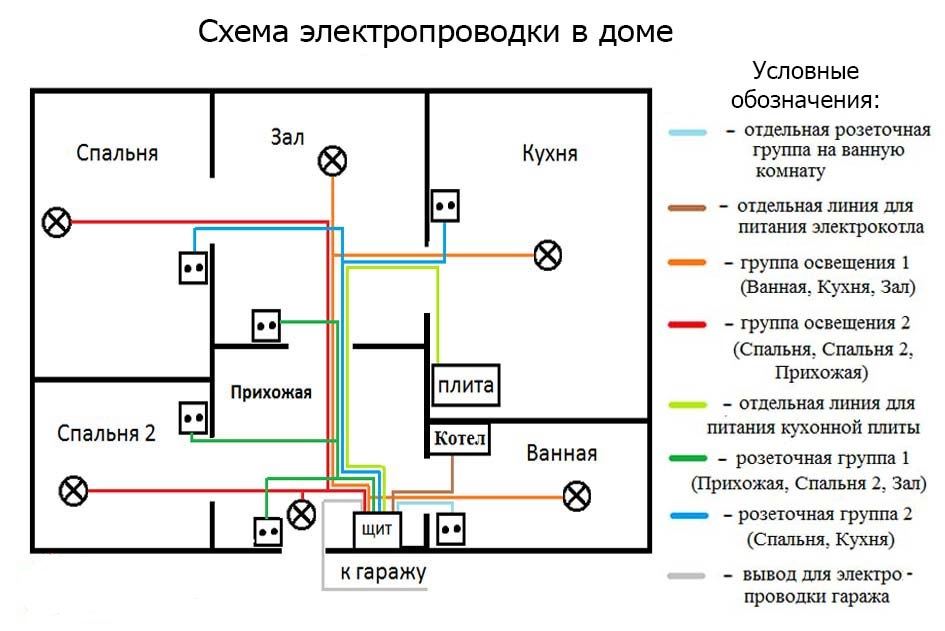

Монтажна схема на електрическата мрежа на едноетажна къща. За да е по-лесно да се ориентирате в електрическите линии, водещи от електротаблото към стаите, контурите са обозначени с различни цветове

Задължително се обозначава точката на влизане на силовата линия в къщата и мястото на инсталиране на електротаблото. След това, на отделни линии, трябва да се отбележат разпределителните кутии, електроустройствата, осветителните тела.

Устройствата с висока мощност също трябва да се обозначат, тъй като те са захранени от индивидуални линии.

Ако към сградата са свързани стопански постройки – баня, гараж, работилница – това също трябва да бъде отразено на схемата, тъй като е част от електроразпределението в конкретния частен дом.

За схеми, нарисувани на ръка, няма специални условни знаци, важното е собственикът на къщата и монтажниците да разбират какво се крие зад всеки символ. Въпреки това е по-добре да се използват общоприети обозначения на електрически схеми, за да можете по-късно сами да се ориентирате в проекта.

Вариант #3 – техническо решение за малка къща

Всички планове и схеми са подобни, тъй като се изграждат по един и същ принцип, но могат да се различават по броя на инсталираните контакти и осветителни кръгове, а оттам и по броя на свързаните към тях защитни устройства.

Схема за окабеляване в къщата
Образец на схема за едноетажна къща, вътре в която има 3 стаи, коридор, кухня, баня. Електропроводите са организирани така, че едната линия обединява коридора и една стая, а втората – 2 стаи.

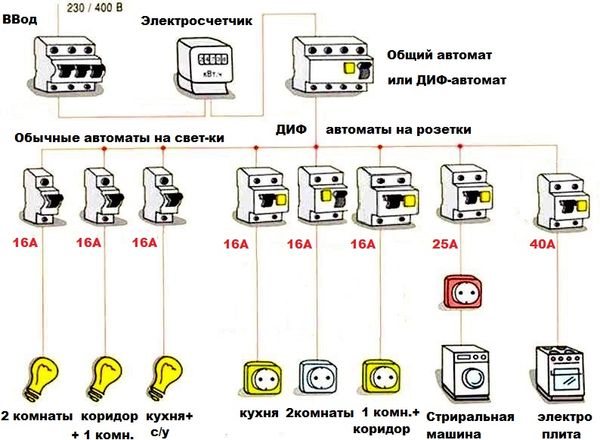

Пред мрежата се инсталира входен прекъсвач, с който при необходимост може да се изключи захранването на цялата къща и да се откачи измервателният уред на електроенергията. Следва електромерът, а след него – защитните групи.

За мощни уреди, като отоплителен котел или пералня, се инсталират автоматични прекъсвачи от 25-40 А. Сечението на проводниците също трябва да бъде увеличено до 3,5-5 mm².

С помощта на такава схема не може да се изчисли метражът на проводниците, но броят на контактите, разпределителните кутии, ключовете, УЗО и автоматичните прекъсвачи може лесно да се пресметне.

Вариант #4 – електросхема за изба/гараж

Често сутеренът на частна къща се превръща в помощно помещение, където се инсталира пералня и се оборудва сушилня, изба за съхранение на реколтата или дори топъл гараж. Много по-удобно е, когато подобно помещение е пълноценно оборудвано с контакти и осветителни тела.

Схема на електропроводка в гараж

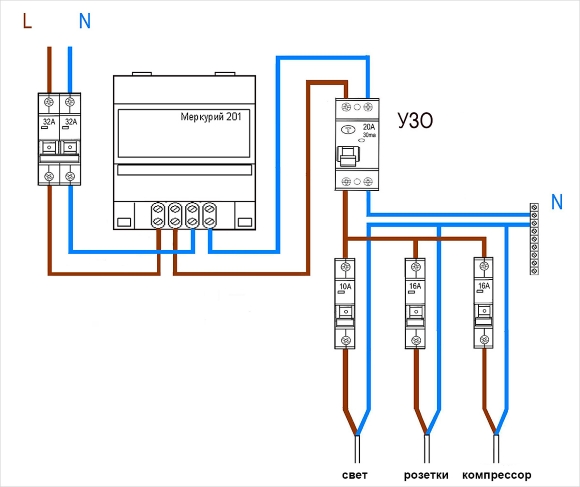

На схемата – разпределение на електрическата мрежа с измервателен уред за електроенергия. Ако гаражът се намира в сутерен или в пристройка, отделен електромер не е необходим.

Ако не се вземе предвид електромерът, на електротаблото остават входните автомати за защита, заземителна шина, УЗО от 20 А, три контурни автомати: за осветителната линия, за контактите и за компресора. Допълнителното мощно оборудване също се нуждае от автоматична защита.

Вариант #5 – принципи за кухненска разводка

Схемата на електрическата инсталация за кухнята в частна къща практически не се различава от аналогичната схема за градски апартамент.

Нейна особеност е големият брой свързани електроуреди, следователно ще се наложи да се отделят няколко електрически линии с отделни автомати за защита.

Електрическа инсталация в кухнята

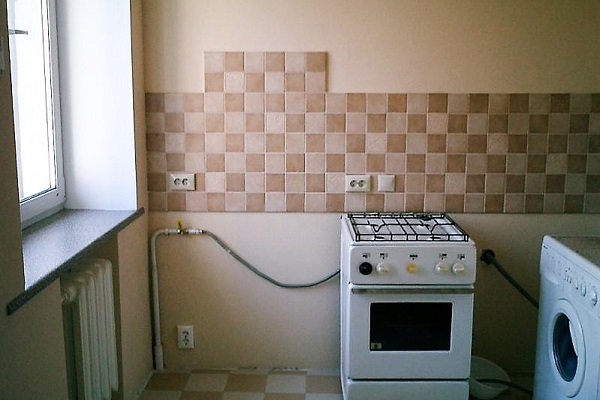

Основната трудност – разположението на контактните блокове по такъв начин, че да бъдат близо до уредите и в същото време на свободен достъп, за евентуален ремонт или превключване на уредите (+)

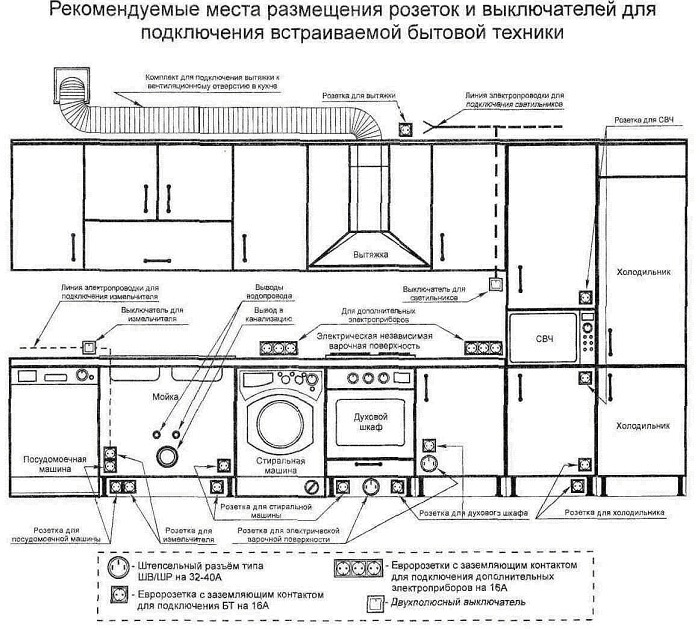

При съставянето на вертикално ориентирана схема е необходимо на хартия да се изобрази мебелният гарнитур с разположението на цялата техника.

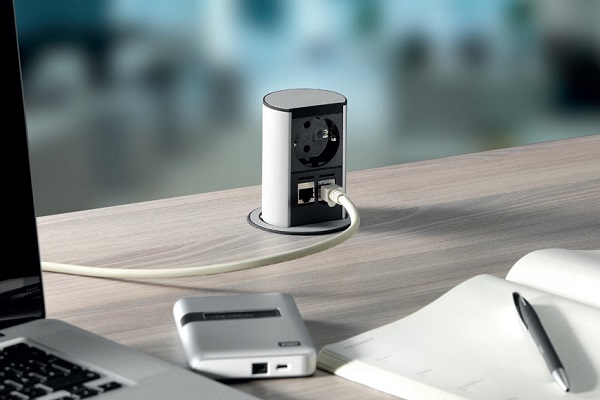

Безконтактни връзки, например, при фурната, се правят под плота, до стената, докато контактите за тостер, електрическа кана, мултикукър, кухненски комбайн е по-добре да се извадят над работния плот.

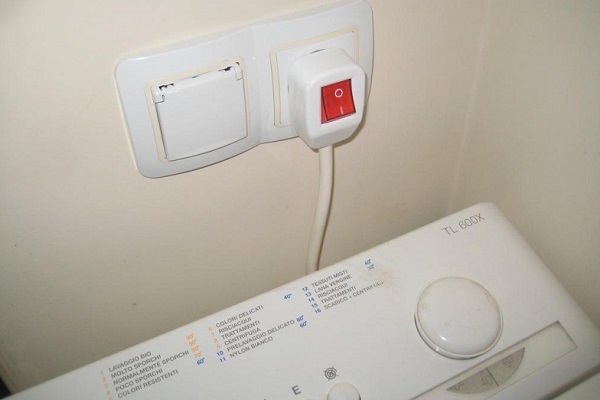

Малките битови уреди се изключват по-лесно от мрежата, ако ел. инсталационното устройство е под ръка. Контактите, монтирани около мивката, трябва да притежават степен на защита IP44 или по-висока.

Преглед на често срещани грешки при проектирането

Недостатъците в схемата или планирането на работа водят до грешки при монтажа, а това заплашва с нарушения във функционирането на електромрежата. Резултатът може да бъде повреда на скъпо оборудване, а още по-лошо – електрическа травма на някой от обитателите.

Какви грешки трябва да се избягват:

  • използване на некачествена продукция без маркировка и сертификация;
  • извършване на изчисления „едно към едно“ – всички технически изделия и материали трябва да се закупуват с резерв;
  • залагане в проекта на монтаж на обикновени контакти за свързване на готварски плотове, котли, топлинни оръдия;
  • в дървените къщи планиране на прилагане на скрита инсталация – по-сложна и подчиняваща се на списък от изисквания на ПУЕ;
  • проектиране на комутация в една разпределителна кутия на нисковолтови и мощни силови проводници;
  • планиране на свързване на проводници с опасни за по-нататъшно обслужване и експлоатация усучки; най-добрият вариант – готови клеми;
  • съставяне на вериги от алуминиеви и медни проводници, както и използване на алуминиева инсталация.

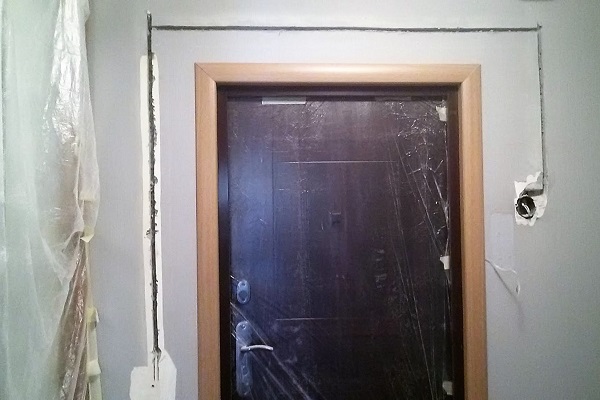

Някои грешки се отнасят до неправилни изчисления. Например, каналите за кабел при скрит метод на монтаж трябва да се полагат на дълбочина 2-2,5 см, не по-малко.

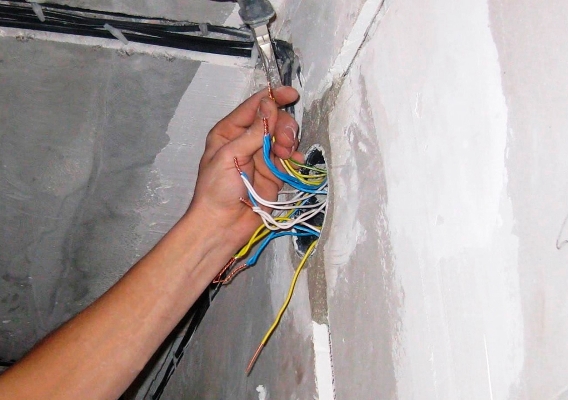

Монтаж на разпределителна кутия

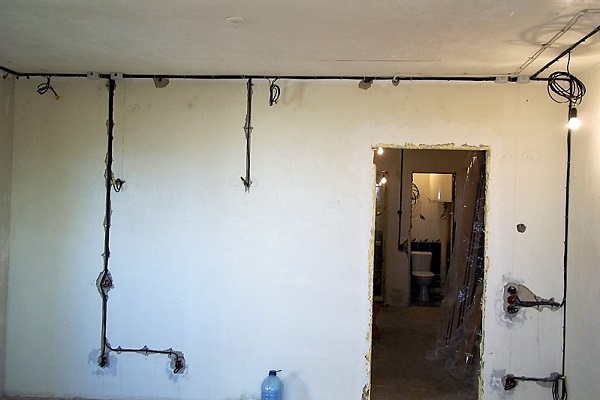

Неправилно е да се поставят разпределителните кутии отдолу или на височината на човешкия ръст. Тяхното място е под тавана, на 20 см от окачената конструкция или бетонната таванна плоча.

Не трябва да се свързва заземлението на контактите чрез шлейф, нито да се заземява на чугунени канализационни или стоманени газови тръби.

Ако не знаете как правилно да извършите електрическата инсталация в къщата, обърнете се към проектантска организация. Специалистите ще отидат на място и ще съставят схема на разпределение, опирайки се на конкретните условия на монтаж.

Изводи и полезно видео по темата

Анализ на поетажната схема:

Правила за съставяне на схеми за електромонтаж:

Описание на схемата на устройствата в разпределителното табло:

Отговорността и рисковете за „самодейност“ при съставянето на проекта падат върху плещите на собственика на къщата. Ако нямате съответното образование и опит, препоръчваме да поръчате документите в организация, която се занимава с професионални разработки на проекти за електрозахранване.

Имате ли личен опит в проектирането и разпределението на електриката в частна къща? Искате ли да споделите натрупаните знания или да зададете въпроси по темата? Моля, оставете коментари и участвайте в обсъжданията – формата за отзиви се намира по-долу.
