Как да свържете проходен ключ: разбор на схеми + стъпка по стъпка инструкция за свързване

Проходният превключвател – самото наименование на този вид електрически устройства вече показва истинското им предназначение. Уредите принадлежат към семейството на стандартните битови превключватели, познати на всички собственици на жилищна недвижимост.

Всъщност конструкцията на устройствата външно наподобява традиционното изпълнение. Разликата е само в това как да свържете проходния превключвател, чиято схема на контактната група е малко по-различна.

Нека заедно разберем на кои правила трябва да се придържаме, когато свързваме проходен превключвател, и от кои действия трябва да се откажем.

Превключватели с проходно действие

Удобството и практичността на този вид устройства са очевидни. Електрическите мрежи, оборудвани с подобни устройства, се експлоатират по-ефективно, тъй като в крайна сметка реално се отбелязва икономия на енергия.

Например, за преминаване през дълъг коридор на входа осветлението се включва, а на изхода се изключва. Тази функция се реализира само с два устройства, монтирани в различни краища на коридора.

Ето такъв е – проходният превключвател, който активно увеличава степента на конкуренция спрямо своя роднина – обикновения прибор. Този, на пръв поглед, незначително модифициран модел дава на потребителя повече предимства.

Ако сравним конструкцията с обикновен прибор за включване/изключване, разликата се отбелязва в броя на работните контакти на устройствата. Конструкцията на простия превключвател осигурява само затваряне/отваряне на два контакта.

Разводката на свързване на проходния превключвател предполага създаване на три работни линии, от които едната е обща, а другите две – превключващи. Така възниква възможност за управление на участък от електрическата верига от различни точки.

Всички тънкости на избора и видовете проходни превключватели са описани тук.

Принцип на работа на едноклавишния модел

Всъщност принципът на функцията изглежда прост и разбираем. Съществуващите в състава на конструкцията превключващи контакти в първото положение затварят един сегмент от веригата и отварят друг, а във второто положение на превключващите контакти схемата се инвертира.

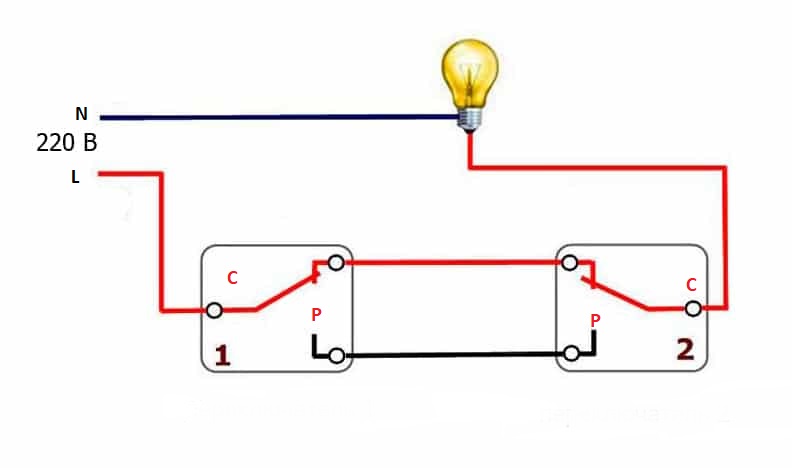

Принцип на действие на устройството схематично: L – линия на фазата на електрическата битова мрежа; N – линия на нулата на електрическата битова мрежа; C – общ комуникационен контакт; P – превключващи комуникационни контакти; 1 – един уред; 2 – втори уред

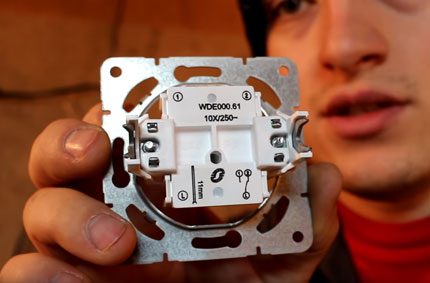

На корпуса на всеки фирменен превключвател винаги има принципна схема на неговото свързване. Например, потребителят разполага с едноклавишен уред. Необходимо е да го включи в проста схема за управление на едно осветително тяло.

Подробна инструкция за монтаж на едноклавишен превключвател е представена в този материал.

Ако се обърнем към схемата за инсталиране на едноклавишен проходен превключвател, която се съдържа на корпуса му, действията на потребителя се свеждат до следното:

1. Към първия (C) контакт се свързва общата линия.
2. Към втория (P) и третия (P) контакт се подвеждат превключващите сегменти.
3. Инсталират се два уреда в предварително определените точки.

Еднаквите по номерация превключващи контакти (P) на двата превключвателя се свързват един с друг с проводници. Първите (общи – Common) контакти на двата уреда се свързват – единият с фазовия проводник, вторият с нулевия през лампата на осветителното тяло.

Работата на схемата се тества по следния начин:

1. Монтираният участък от веригата се захранва с напрежение.
2. Превключва се клавишът на първия превключвател в режим „Вкл“.
3. Осветителната лампа светва.
4. Отиват до точката на разполагане на втория уред.
5. Променят текущото положение на клавиша на второто устройство.
6. Осветителната лампа се изключва.

Сега, ако се извършат всички операции в обратен ред, ефектът от действието на осветителната система ще бъде аналогичен. По този начин се констатира нормалната работа на схемата.

Как да извършите реалния монтаж?

Преди да започнете инсталирането на апартаментен (или друг) проходен превключвател, се препоръчва да начертаете монтажна схема, приблизително такава:

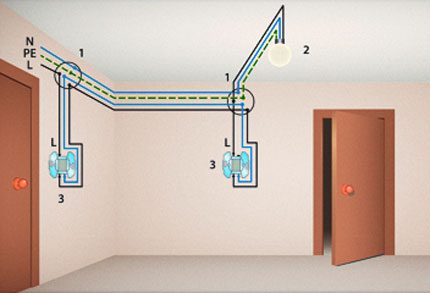

Пример за създаване на схема за монтаж на система от проходни превключватели: N – нулев проводник на мрежата; L – фазов проводник на мрежата; РК – разпределителна кутия; ПВ1 – уред първи; ПВ2 – уред втори; 1,2,3 – контактни групи

Подаването на ток към участъка от схемата с проходни превключватели обикновено се осъществява чрез стандартна разпределителна кутия. По този начин първата стъпка на инсталацията е изборът на оптимално място за разпределителната кутия, нейното монтиране и прокарване на електрическото окабеляване. Кабелът в кутията се извежда трижилен (фаза-нула-земя).

Освен инсталирането на разпределителната кутия, естествено остава необходимостта от подготовка на ниши за монтаж на шаситата на проходните превключватели. За тях също се избират най-удобните места. Обикновено уредите се монтират до кутиите на проходните врати.

Един от възможните варианти за монтаж на комуникация с две устройства – по едно при всяка от проходните врати. Този вариант е напълно приложим за класически проекти на жилищни и служебни сгради.

След завършване на подготвителните инсталационни процедури се преминава към свързване на разведените линии на проводниците. Първо се свързва към някой от ключовете, към неговия 1 извод (фазен проводник).

След това се осъществява свързване на проводниците между превключващите контакти. Последно се свързва нулевата линия към останалия свободен първи контакт на втория ключ. Остава да се подаде напрежение към сглобената верига (да се включи защитният автомат) и да се тества сглобката за коректна работа.

Конструкции с кръстосано изпълнение

Съществува модификация на устройствата – кръстосани ключове. Конструктивно представляват устройства с комутация на четири контакта. Основното им предназначение е помощ при изграждане на схеми за комутация на осветителни тела и други устройства от три и повече точки на управление.

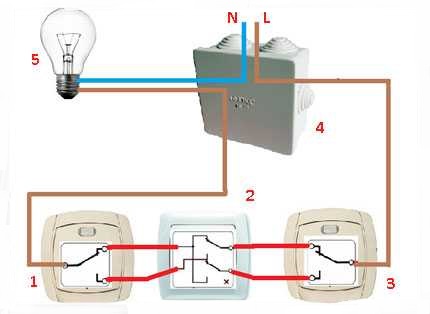

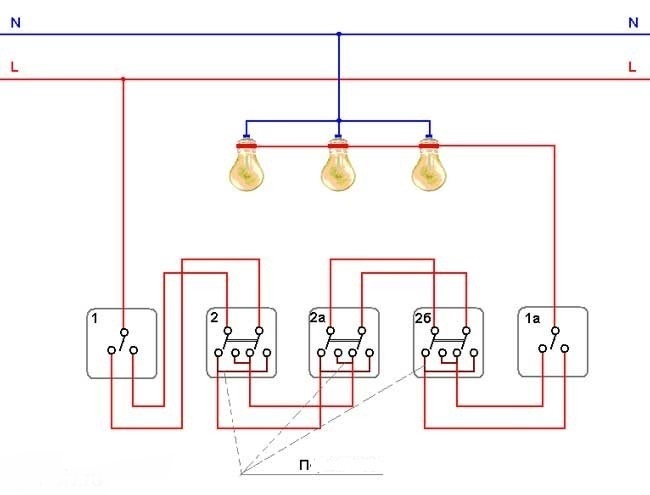

Схемотехника с модел на кръстосано действие: 1 – обикновен комутатор; 2 – комутатор с кръстосано действие; 3 – обикновен комутатор; 4 – разпределителна кутия; 5 – лампа на осветителното тяло; N – проводник на мрежовата нула; L – фазен проводник

Междувременно, за реализиране на подобни схеми с участие в структурата на кръстосани модели е необходимо да се използват обикновени проходни ключове. Схемната реализация предполага включване на кръстосаните модификации последователно между двойка обикновени проходни комутатори. Кръстосаният модел има двойка входни и двойка изходни клеми.

За тънкостите на монтажа на кръстосани ключове четете по-нататък.

Произвеждат се изделия за външен (надставен) монтаж и устройства за използване в мрежи със скрито окабеляване. Съществува широк избор по отношение на натоварваща способност, а разнообразието по цветова гама и дизайн също не ограничава потребителските нужди.

Схемни решения за практическа експлоатация

Най-често използваните схеми с включване на устройства с проходно действие – това са обикновено схеми за едно-, дву- и триклавишни устройства. Едноклавишният вариант беше разгледан по-горе.

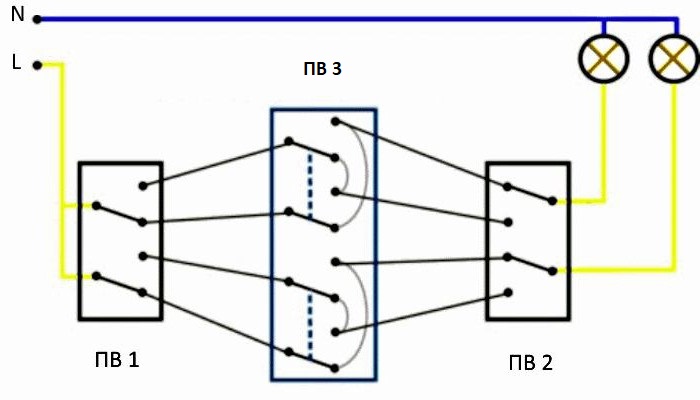

Схематичен вариант на устройството на система с пет точки на управление. Тук се използват три двуклавишни превключвателя и два едноклавишни: N – мрежова нула; L – мрежова фаза; 1, 2 – комутатори; п – преходници

Затова нека да видим как изглежда поетапната инструкция за свързване на двуклавишно устройство.

1. Необходимо е схематично да се опише монтажът на системата.
2. Да се извършат работи по инсталация на РК и подрозетници.
3. Да се извърши инсталация на необходимия брой осветителни групи.
4. Да се положи мрежата с отчитане на подводката на фазни, нулеви и заземителни проводници.
5. Да се свържат разведените проводници съгласно съставената схема.

Трябва да се обърне внимание не само на чисто електромонтажните работи, но и на работи от технически характер. Например, препоръчва се с високо внимание да се подходи към монтажа на подфасонните кутии.

Тези елементи трябва да се закрепват надеждно в стената, за да осигуряват впоследствие не по-малко надеждно закрепване на уредите.

Съществува триточкова комуникационна система, която се основава на създаване на система, позволяваща управление на светлинна група от три разведени на разстояние точки. Елементната база са три уреда, от които два са проходни двуключови и един – кръстосан.

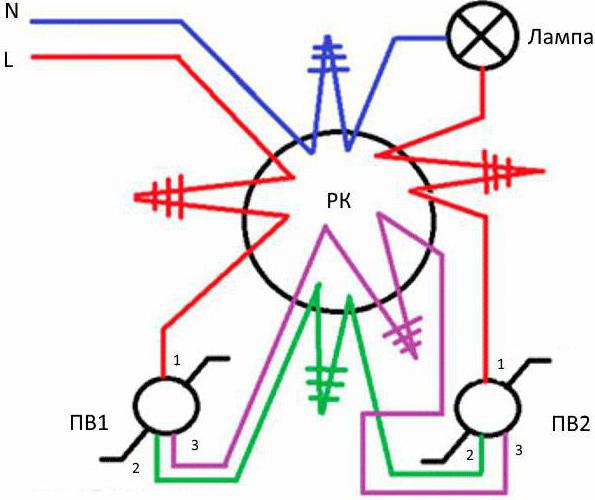

Широко разпространен вариант на схемата-триточка: N – електрически нул; L – електрическа фаза; ПВ1 – първи двуключов превключвател; ПВ2 – втори двуключов превключвател; ПВ3 – кръстосан комутатор

Своеобразна инструкция за свързване в този случай изглежда приблизително така:

1. Създава се схема на окабеляване и разключения.
2. Извършват се работи по монтаж на разпределителна кутия и подфасонни кутии.
3. Полагат се електрически кабели с три жила в количество 4 бр.
4. Извършва се електромонтаж – свързване по схема.

Този вариант за създаване на комуникационна електропреносна мрежа изглежда малко по-сложен. Както е ясно дори от полагането на кабелите, ще се наложи да се работи, общо взето, с 12 проводника. Към обикновените проходни ключове трябва да се свържат 6 проводника, докато към кръстосания комутатор трябва да се свържат 8 проводника.

Към общата клема на който и да е от двуключовите комутатори се присъединява фазен проводник. Към общия проводник на втория двуключов комутатор се присъединява проводникът на светлинната група. Останалите проводници се свързват по номерата на контактите съгласно схематичното изображение.

Сензорни модели превключватели

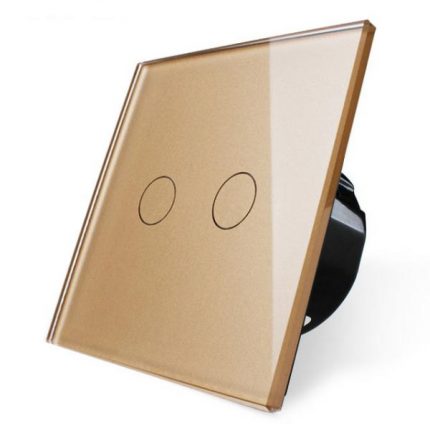

Освен клавишните и лостовите модификации, на пазара се срещат модели със сензорно изпълнение. По същество функциите на уредите са еднообразни, но принципът на действие, както и конструкцията, се различават донякъде.

Съвременна модификация – сензорен модел, който се отличава с по-удобен принцип на действие. Освен това този вид битови комутатори има увеличен срок на експлоатация, благодарение на липсата на механика в състава на конструкцията.

Има два вида сензорни ключове:

1. Сензорни с пряко действие.
2. Сензорни с димери.

Първите работят на директен ясен контакт чрез краткотрайно докосване с възглавничката на пръста до стъкления панел на уреда. Тоест в този вариант действа само функцията за включване/изключване. Вторият конструктивен вариант (с димер) осигурява включване и изключване с плавно регулиране на яркостта на лампите.

За работа с тези уреди се изисква същото докосване с пръст, последвано от задържане на възглавничката на пръста върху стъклото до момента на достигане на необходимата яркост на светене на лампата.

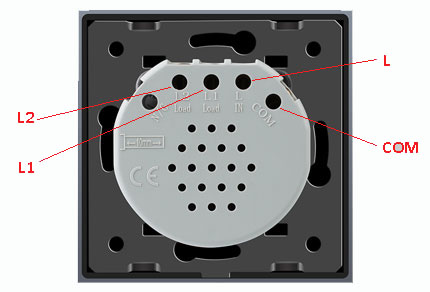

Изглед отзад на сензорното устройство, където са разположени клемите за свързване: COM – синхронизиращ конектор за работа в двойка с други устройства; L – контакт за мрежова фаза; L1 – първи изходен канал; L2 – втори изходен канал

Схематиката на сензорните устройства се различава от устройствата с друго изпълнение по това, че съдържа една обща (фазова) клема (L), две превключващи (L1, L2) и една клема «COM».

Контактът «COM» се използва за връзка между ключовете при изграждане на сложни схеми. Например, с управление от три и повече точки с няколко зони за осветление. При това за една светлинна зона се допуска натоварваща мощност не повече от 1 kW.

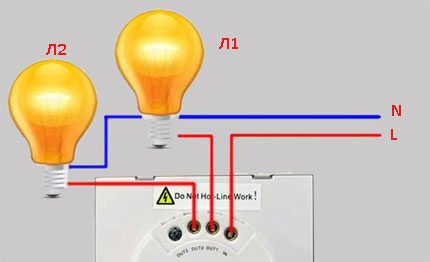

Класически вариант на схемно разпределение с едно сензорно устройство: N – електрическа нула; L – електрическа фаза; Л1 – товар на първи канал; Л2 – товар на втори канал

Проста организация на системата за управление с едно сензорно устройство се изпълнява така:

1. Фазовата линия се свързва с клема «L».
2. Линията «L1» образува една зона за осветление.
3. Линията «L2» образува втора зона за осветление.

Ако се прилага група устройства, фазовите контакти на устройствата (L) се свързват успоредно, плюс помежду си се свързват клемите «COM». Всички останали клеми се разключват стандартно в зависимост от броя на комутираните зони за осветление.

За да функционират коректно сензорните устройства, е необходимо да бъдат програмирани. По същество става въпрос за синхронизация на всички ключове от групата. Програмирането се изпълнява чрез последователност:

1. Докосване на сензора в продължение на 5 сек. до звуков сигнал (или мигане на светодиода).
2. След звуковия сигнал отстранете докосването и преминете към следващото устройство.
3. Докосване на сензора на второто устройство.
4. Ако светодиодът на предния панел отговори с кратки проблясъци, успешно.
5. Отмяна на синхронизацията – докосване на сензора в продължение на 10 сек.

За сензорните конструкции има някои ограничения при монтажа.

Например, максимално допустимото разстояние от ключ до ключ трябва да бъде не по-малко от 30 м.

Препоръчваме също да прочетете друга наша статия, където подробно разказахме за сензорните ключове за осветление, техните разновидности и маркировка.

Изводи и полезно видео по темата

Теоретична информация за това как се извършва инсталирането на проходен ключ в помещението:

Ето така с сериозно модифицирани електрически компоненти изглеждат познатите на всички електрически ключове. Сега това вече не са просто комутатори на електрически крушки, завинтени в патрони на полилеи.

Тези устройства могат успешно да се прилагат за управление на други обекти. Например, за изпълнение на работа по повдигане и спускане на щори на прозорците на апартамента.

Ако ви се е налагало сами да монтирате проходен ключ в къщата си, моля, споделете опита си с нашите читатели. Разкажете как сте реализирали тази задача на практика. Оставете коментарите си в блока по-долу. Там можете да задавате и въпроси по темата на статията, а ние ще се постараем да отговорим своевременно.
