Двуклавишен проходен превключвател: устройство + схема за свързване + съвети за монтаж

Да спестите от електроенергия в проходните помещения ще помогне двуклавишен проходен превключвател (ДПП). Това устройство осигурява равноправно управление на осветителните тела от няколко места, което прави процеса по-комфортен.

При инсталиране на ДПП е важно правилно да планирате разположението на кабелите, като се съобразявате с геометрията на стаята. Нека заедно разгледаме особеностите на свързване на проходните двуклавишни ключве

Предначение и видове проходни ключове

Същността на проходните ключове (ПК) се състои в възможността да включвате и изключвате крушки независимо от няколко места. Затова схемата на работа на това оборудване предполага наличието на минимум два превключвателя.

По функционалност битовите проходни ключове могат да имат от 1 до 3 клавиши, всеки от които е независим от другите регулировъчен механизъм.

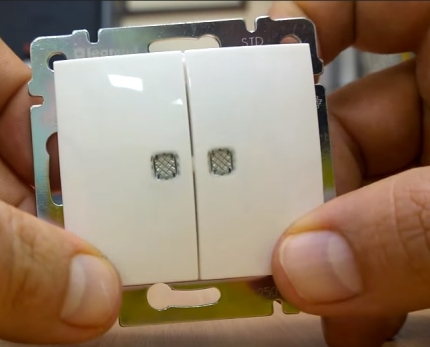

На предния панел на проходния ключ могат да бъдат разположени светодиоди за подсветка за по-добра видимост на разположението на клавишите в тъмното.

Различните превключватели на ключа контролират различни вериги на осветителните тела, затова конкретно ДПП са предназначени за полилеи или плафони с два електроконтура.

С увеличаването на точките за контрол на осветлението рязко нараства броят на участващите в схемата проводници. Поради това в домашната инсталация се използват предимно два или три проходни ключа за една лампа.

По интерфейс превключвателите могат да се разделят на:

• механични;
• сензорни;
• дистанционни.

Последните рядко се използват поради непрактичност, но в магазините могат да се видят. Сензорните превключватели са добри с това, че всяко докосване до тях води до последователно включване или изключване на светлината. Механичните клавиши пък са по-познати за човека и позволяват тактилно да се усети промяната на положението на превключвателя.

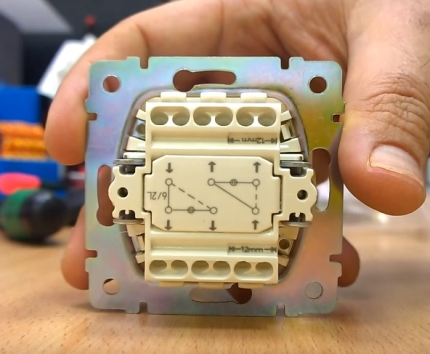

На задния панел на проходния ключ е разположена схема за свързване на проводниците, която позволява да не се объркате и да ги свържете правилно

Визуалното изпълнение на превключвателя може да бъде най-разнообразно. В магазините за електрооборудване можете да изберете превключватели с нужния цвят, форма и дизайн. Външните параметри на устройството не влияят на неговата функционалност.

Места за предимно разполагане

Превключвателите се монтират на всякакви достъпни за ръцете места. Не е задължително да използвате постоянно и двете устройства за контрол на осветлението. Основният може да бъде един ключ, а вторият да се използва само при необходимост.

Ако проводниците на обикновените ключове са били положени в гофрирана тръба, то има възможност да ги замените с превключватели, без да повредите стените.

Предимно превключвателите се монтират на следните места:

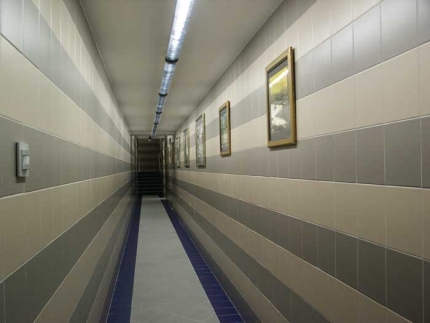

1. В противоположните краища на дълъг коридор. Ако по средата има допълнителна врата, то около нея също може да се постави краен ключ.
2. В големите спални. Единият превключвател може да се разположи класически на стената до вратата, а другият – до леглото.
3. На стълбищните маршове.
4. По пътеките и алеите на къщи, вили, летни вили. Удобно е вечер да излезете от дома, да се разходите по осветена алея и да изключите осветлението около входната вратичка.
5. В големите зали, които имат няколко входни врати от противоположните страни.

Превключвателят едновременно пести електроенергия и осигурява безопасност на придвижването на хората. Единственият минус на това устройство е повишената сложност и разходи за първоначалния монтаж.

Устройство и работна схема на ДПП

Превключвателят по-правилно е да се нарича превключвател, защото той няма определено положение, при което се подава напрежение към осветителния прибор. Маркировката на клавишите няма стандартни надписи „вкл“/„изкл“ или символи във вид на пръчица и овал. Обикновено на превключвателя има само две различнопосочни стрелки, които свидетелстват за двойното предназначение на тумблера.

Ако има съмнения в правилността на изграждане на електрическите вериги, те могат да се проверят с мултицет, като свържете към входа на разпределителната кутия обикновена батерия.

В разлика от стандартния двубутонен ключ, който има един вход и два изхода, превключвателят е симбиоза на две независими еднобутонни схеми, разположени в един корпус. Двойният превключвател осигурява разделен контрол над две осветителни линии. Всяка електрическа верига може да бъде затворена независимо от което и да е от 2–3 устройства.

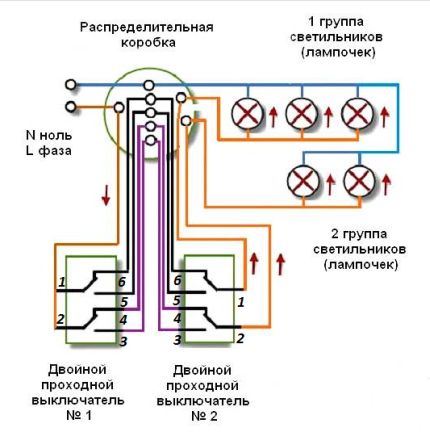

Схемата на работа на превключвателя с разполагане на две места е удобно да се разгледа на примера на една двойка тумблери. Към ключа от разпределителната кутия води един захранващ проводник, а излизат от него два. В зависимост от положението на клавиша, под напрежение задължително се оказва някоя от жилата. Двата проводника водят към втория превключвател, а от него към осветителния прибор излиза вече един.

По този начин превключването на който и да е бутон води до отваряне на една верига и затваряне на друга. В резултат на това действие угасената светлина светва, а светещата угасва.

Сложността на електрическата схема на преходния ключ не влияе върху нейната надеждност. Вероятността за повреда на такава система при спазване на техниката на безопасност е минимална.

Даденият пример показва, че от всеки тумблер към разпределителната кутия трябва да вървят по три проводника, тоест общо шест проводника от всеки преходен ключ. А към централния преходен превключвател при тризонно управление идват цели осем жила. Всичко това трябва да се вземе предвид при планирането на електрическото окабеляване в дома.

Вариант #1 – двузонно разположение

Монтажът на преходния ключ е желателно да се извърши преди вътрешното довършване на помещението.

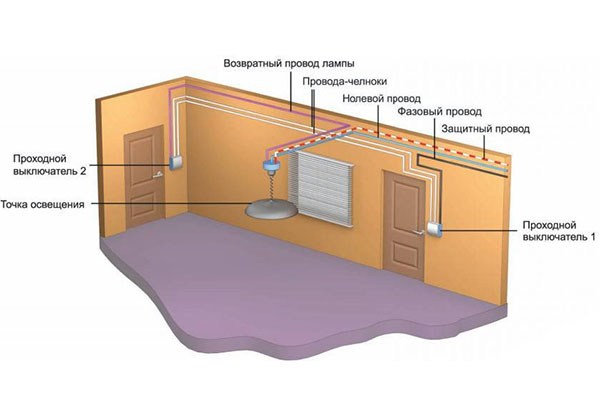

Схемата на монтаж и свързване на двубутонен преходен ключ предполага наличието на цели четири канала:

1. Един от източника на електроенергия към разпределителната кутия.
2. Две от разпределителната кутия към преходния ключ.
3. Един от кутията към източниците на осветление.

След изрязването на канали в стените е необходимо да се определи количеството на необходимите кабели и броя на жилата в тях.

След измазването на стените е важно да запомните разположението на всички електропроводници, за да не се натъкнете на тях при пробиване на отвори в стените.

Между разпределителната кутия и първия преходен ключ е необходимо да се прокарат два трижилни или три двужилни проводника. Две жила ще бъдат използвани за подаване на напрежение към превключвателя, а останалите четири ще последват през разпределителната кутия към второто превключващо устройство.

Към втория преходен ключ в канала се прокарват три двужилни проводника. Две жила от тях отиват към осветителните тела, а останалите четири – към първия превключвател.

Към осветителните тела може да се подведе един или два проводника с „нула“. Конкретният брой жила зависи от консумираната мощност и удобството на паралелното свързване на лампите. До самата разпределителна кутия достига обикновен двужилен захранващ проводник.

Основната задача при монтажа на преходния ключ е правилното свързване на кабелите в разпределителната кутия. Тя трябва да бъде с достатъчен размер, за да побира минимум 16 проводника. Ако извършвате работата бавно и проверявате всички връзки с мултиметър, накрая ще се получи работеща електрическа схема.

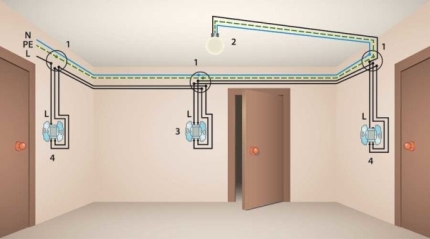

Вариант #2 – тризонно разположение

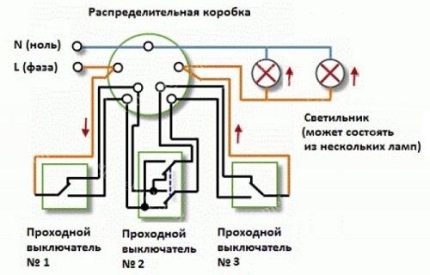

Независимото тризонно управление на две осветителни вериги се различава от гореразгледаното двузонно по наличието на специален кръстосан превключвател. Той се разполага изключително в средата на електрическата схема, въпреки че има същата функционалност като двата други преходни ключа.

За да не пречи многопластовото окабеляване на по-нататъшния ремонт, то се прокарва на разстояние 15-20 см под нивото на тавана.

Двойният кръстосан превключвател има необичайна конструкция, съдържаща транзитен контакт. Към него винаги е свързан един от проводниците, идващи от първия ключ, независимо от положението на тумблера. Той се затваря и в двете положения на кръстосания ДПВ, което осигурява функционирането на цялата електрическа схема.

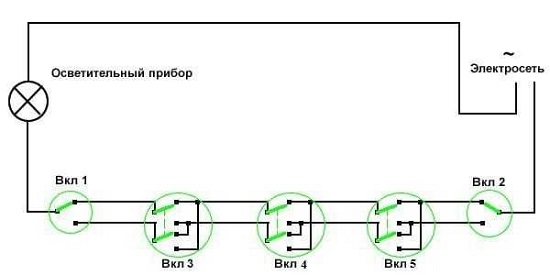

Средният кръстосан превключвател не е взаимозаменяем с крайните устройства. В разглежданата схема могат да се добавят безкраен брой такива междинни прибори, увеличавайки броя на зоните за контрол на включване/изключване на светлината в помещението. Но усложняването на схемата води до увеличаване на броя на необходимите проводници и канали в стените, което няма да добави радост при самостоятелния монтаж на окабеляването.

При увеличението на броя зони за контрол сложността на монтажа на окабеляването не се увеличава значително, но броят на превключвателите трябва да се вземе предвид при избора на размера на разпределителната кутия.

За монтаж на допълнителен ДПВ ще е необходимо да се направи още един канал от разпределителната кутия за полагане на кабела. В него трябва да се поместят цели 8 жила: 4, идващи от първия ключ, и 4, идващи към втория.

Ако окабеляването се полага от професионалисти и има финансова възможност да се инсталират всички превключватели, то използването за това на ДПВ с тризонов контрол е отличен вариант.

Монтаж на разпределителна кутия

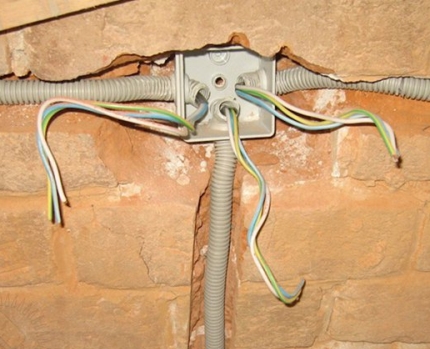

Всички проводници при монтажа на ДПВ трябва да се концентрират в разпределителната кутия. Това ще намали броя на каналите и ще опрости обслужването на електрическата инсталация в случай на промяна на броя на осветителните тела или схемата за тяхното превключване.

Желателно е да се разположи разпределителната кутия между двата крайни превключвателя на нивото на осветителното тяло, разположено в центъра на стаята. Окончателният избор на място за монтаж обаче се извършва въз основа на конкретната конфигурация на помещението и особеностите на разположение на елементите на електрическата схема.

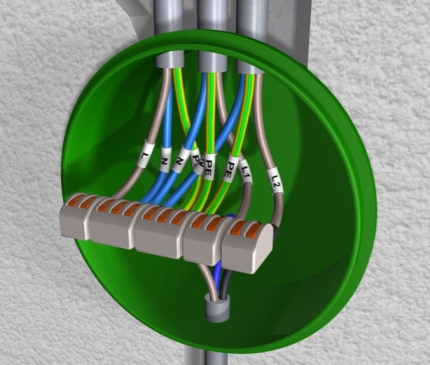

Самозатягащите се клеми осигуряват плътна връзка, чиято сила не се променя с времето. Те са безопасни и лесни за експлоатация.

Най-лошият вариант за свързване на проводници в разпределителната кутия е обикновеното усукване с изолационна лента. Такъв начин може да доведе до нагряване на изолацията и последващо запалване. Най-добре е да се свързват жилата със специални клеми, защото те осигуряват лекота на монтаж и последващо обслужване.

Последователност на действията при инсталиране на ДПП

Самостоятелният монтаж на двуклавишен преходен ключ изисква не само предварителна теоретична подготовка, но и познаване на алгоритъма за изпълнение на монтажните работи. Важно е всички процеси да се извършат наведнъж, без да се преправя нищо поради пропускане на някой етап. По-нататък ще бъде описана поетапна инструкция за монтаж на двузонен ДПВ.

Стъпка №1: проектиране. На този етап се извършват следните действия:

1. Изчертава се обща електрическа схема.
2. Определя се мястото за поставяне на разпределителната кутия с оглед максимална икономия на дължината на проводниците.
3. Изчислява се дължината на необходимите електрически кабели и техният тип.
4. Определя се мястото за поставяне на превключвателите с оглед удобство на ползване.
5. Избира се тип монтаж: скрит или открит (в кабелни канали).

Проектирането на разположението на ДПВ може да се направи самостоятелно на лист хартия. Не би трябвало да има проблеми, тъй като подробни аналогични схеми има в интернета.

Стъпка №2: покупка на кабели, превключватели, елементи на разпределителната кутия. По-добре е да се закупят многожилни проводници, за да могат удобно да се огъват в монтажните кутии.

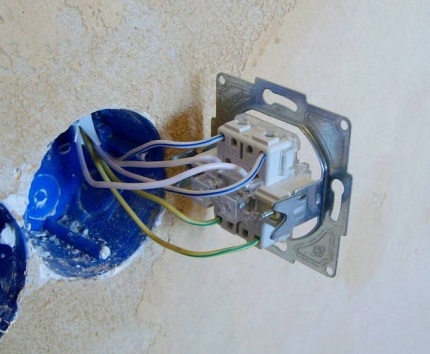

Не трябва да има твърде много проводници в монтажната кутия, за да не се огъват и притискат при фиксиране на ключа.

Стъпка №3: монтаж на разпределителната кутия. Именно от нея е необходимо да се започне прокарването на проводниците към останалите уреди. Разпределителната кутия се разполага на 15-30 см от тавана на видно място. Свързването ѝ към електрозахранващата мрежа трябва да стане едва след пълното сглобяване на цялата система.

Стъпка №4: монтаж на монтажни кутии и подготовка на закрепването за осветителни тела.

Стъпка №5: измерване дължината на кабелите между точките на ел.схемата и отрязване на необходимите парчета. При това трябва да се остави запас от 10-15 см за свързване на всеки уред. Проводниците се поставят в гофрирана тръба или кабелни канали, за да не бъдат изложени на влага при наводнения и лепене на тапети.

Гофрираната тръба ще защити проводниците от късо съединение при неочаквано наводнение на стените от съседи или дъжд, като избавя от необходимостта да търсите прекъсване по цялата плоча.

Стъпка №6: свързване на кабелите, разпределителната кутия, превключвателите и осветителните тела в единна система. На обратната страна на ДПВ трябва да е изобразена схема за свързване на проводниците, която трябва да се спазва. След приключване трябва с помощта на мултицет да се провери работоспособността на всички елементи на системата.

Металните части на осветителните тела трябва да бъдат заземлени. Пренебрегването на това изискване може да доведе до токов удар на човек. Освен това, директно към осветителните тела трябва да идва "нула", а не "фаза".

Стъпка №7: свързване към електрозахранващата мрежа и тестване.

Ако проверката на системата премине успешно, можете да изключите апартамента от електрозахранването и да започнете козметичен ремонт: да запечатате каналите, да затворите разпределителната кутия.

Следването на описания алгоритъм ще ви позволи да избегнете грешки при монтажа и да го изпълните бързо.

Изводи и полезно видео по темата

Посочените видеоклипове демонстрират работата на проходните превключватели в реална обстановка, позволявайки да оцените удобството на тяхната експлоатация.

Във видеото е представена схема за свързване на проходните ключове от три места:

Схема на свързване на двуклавишен проходен ключ:

Интерактивна схема на работа на двузонов двуклавишен проходен превключвател:

Да осъществите самостоятелно свързване на двуклавишни проходни ключове в дома си не е сложно. При това е важно да спазвате точно схемата на свързване и да следвате описания алгоритъм на действия. Резултат от успешната работа ще бъдат спестените пари от електроенергия и комфортът на обитателите при регулиране на осветлението.

Имате ли личен опит с монтажа на двуклавишни проходни ключове? Моля, дайте полезен съвет на начинаещите домашни майстори. Разкажете за тънкостите на монтажа, които са известни само на вас. Оставете своите коментари в блока под статията.
