Как и с какво да се изрязват канали в стените за електроинсталация: инструктаж за извършване на строителни работи

При основен ремонт или довършване на ново строителство всички майстори се сблъскват с необходимостта от прокарване на комуникации и скриване на проводниците. Най-добрият начин за полагане на инженерни мрежи е поставянето им в стената. Работата е доста трудоемка, изисква определени умения и наличие на специални инструменти.

Ще ви подскажем как и с какво да жлебите стените за електропроводка, кога може да се справите с подръчни средства и кога е по-добре да използвате професионално оборудване. Също така ще опишем особеностите при подготовка на жлебове на различни стени, ще дадем поетапно ръководство за жлебене и замазване на каналите.

Изисквания и норми за извършване на жлебове

Преди да изберете инструмент и да започнете работа, е необходимо да съставите чертеж на електрическата инсталация в апартамента или частната къща съобразно строителните норми (изискванията са регламентирани в СНиП 3.05.06-85).

На схемата трябва да се посочи местоположението на всички осветителни тела, разпределителни кутии, контакти, ключове и трасето, по което ще преминават свързващите проводници.

Схемата на инсталацията непременно запазете за в бъдеще, за да не се чудите, ако се наложи да забиете пирон в стената, дали ще попаднете в провод или не (+)

Важни нюанси:

1. Дълбочината на жлебовете не трябва да надвишава 2-3 см, а ширината – 3 см.
2. Максималната дължина на един канал от разпределителната кутия до ключа или уреда – 3 м.

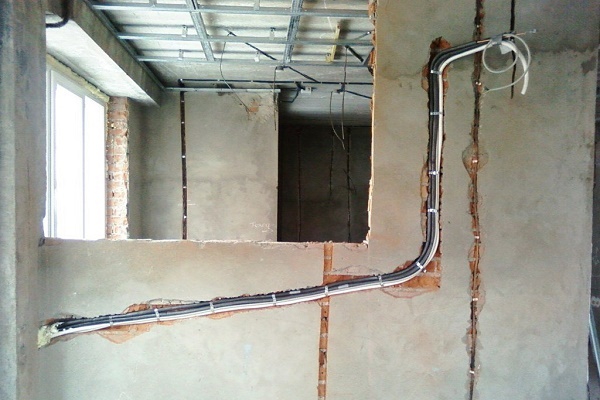

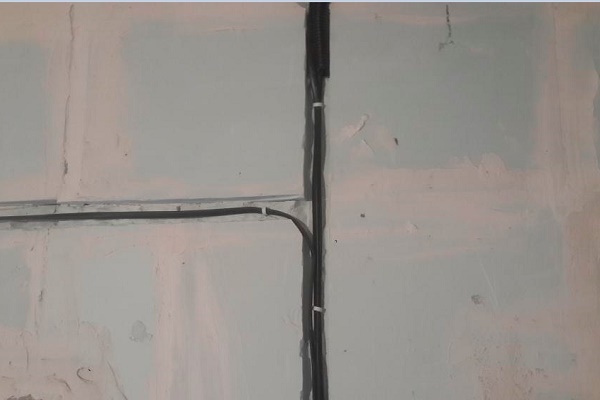

3. Проводовете и, съответно, жлебовете за тях могат да се водят само по вертикала и хоризонтала, като се проверява с нивелир паралелността с основните конструкции на сградата. А да се съкращава разстоянието „направо“ с помощта на коси и още по-лошо на вълнисти линии – не е позволено. Изключение от това правило може да бъде само инсталацията на проводници в мансардна стая – в този случай жлебовете се пробиват успоредно на линиите на наклон на стените.
4. Минималното отстояние от плочите на тавана до хоризонталните жлебове трябва да бъде не по-малко от 15 см, а от топло- и газопроводите – минимум 40 см.
5. По вертикала инсталацията трябва да преминава на разстояние 10 cm и повече от врати и прозорци.
6. Важно е да планирате окабеляването така, че проводниците да имат възможно най-малко огъвания по пътя си от разпределителните кутии до осветителните тела или контактите. В идеален случай трябва да водите пътя по права линия от кутията или да използвате не повече от един преход под прав ъгъл.
7. На носещи стени, междуетажни плочи и по ъглите не трябва да се правят жлебове – това може да отслаби здравината на конструкциите на цялата сграда и да доведе до авария.

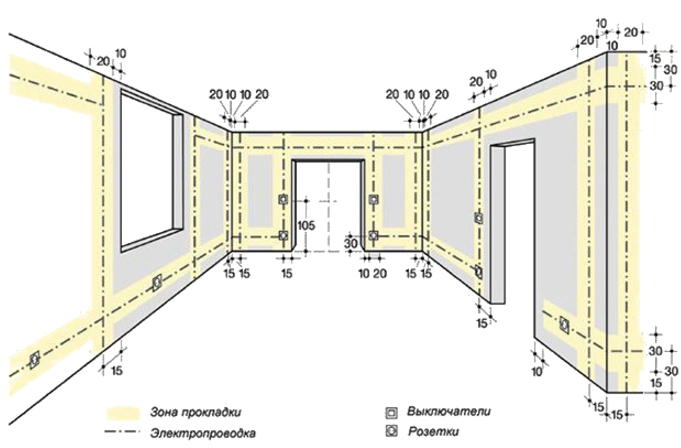

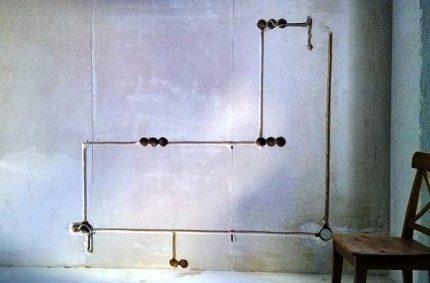

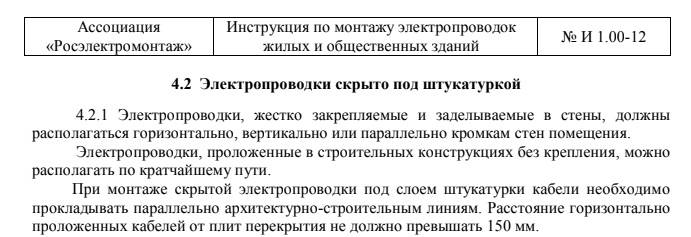

Ограниченията, посочени в ПУЭ, ясно демонстрира следната селекция от снимки:

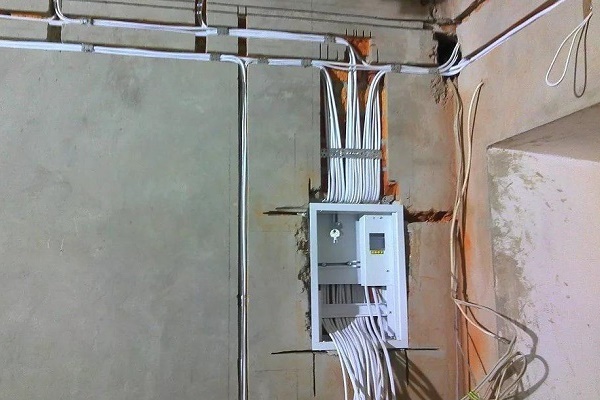

Ако изпълните чертежа и последващото жлебене при спазване на тези правила, скритото окабеляване ще работи без проблеми и смущения.

Избор на инструмент за жлебене на стени

Да се направят вдълбочени канали е най-лесно и най-бързо с помощта на специално електрооборудване. Но дори ако разполагате само с минимален набор домакински инструменти, не бързайте да се отказвате от намерението да извършите работата със собствените си ръце.

Ще ви разкажем подробно с какво можете да жлебите стени за окабеляване, ще разгледаме варианти от „дядовски“ методи до професионални начини.

Какво е подходящо от арсенала на домашния майстор

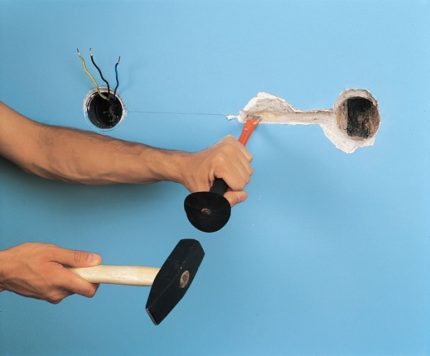

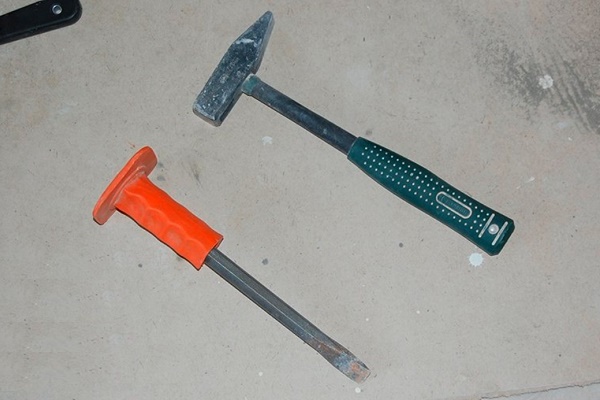

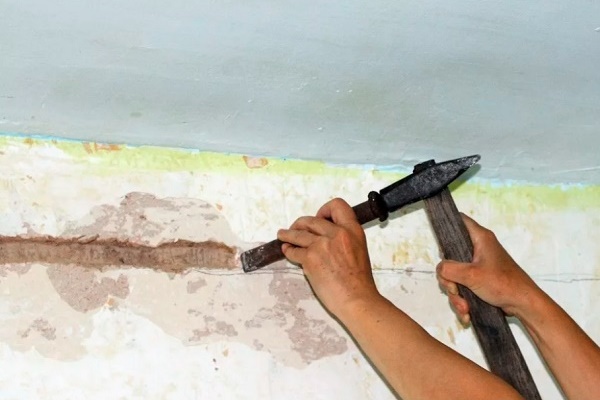

Най-простият инструментариум, който почти сигурно ще се намери в запасите на всеки домашен майстор – длето и чук. Поставяме длетото с острия край към начертаната маркировка, удряме с чук, за да проникнем по-дълбоко в стената.

По-равни линии се получават, ако допълнително използвате ножовка – с нея се правят прорези по дължина на каналите, което малко улеснява и ускорява процеса.

Но във всеки случай, това ще бъде най-трудоемкият и продължителен вариант за изработване на жлебове за окабеляване.

На големи площи използването на такъв инструмент не е рентабилно: дълбочината и качеството на каналите, направени с длето, не са задоволителни, а време и усилия за тяхното изработване ще са необходими неоправдано много.

Такъв начин е добър, защото не изисква скъпо оборудване и специални умения за работа с него. Затова все още успешно се прилага за направата на къси каналки по стени от податлив материал.

Например, ако възникне необходимост да се удължи съществуващото трасе за свързване на един или няколко нови уреда, при преместване на контакт и т.н.

Но ако в помещението има бетонни или тухлени стени, по-добре да се откажете от намерението да направите каналки с чук и длето, а да използвате по-ефективни методи за жлебене.

Прост електроинструмент в помощ на ръчния труд

Обикновената електрическа бормашина може да подобри скоростта и резултатността на ръчното жлебене. Но с бетонни стени могат да възникнат проблеми – свредлата ще „горят“, затова ще разгледаме няколко важни нюанса и принципа на изпълнение.

Въпреки че бормашината многократно ускорява процеса на жлебене на стени, не можете да разчитате на идеално равно трасе с това оборудване.

Трябва да действате по следната схема:

1. Начертайте маркировка върху повърхностите на стените.
2. Изберете за бормашината победитово свредло с диаметър 8-10 мм.

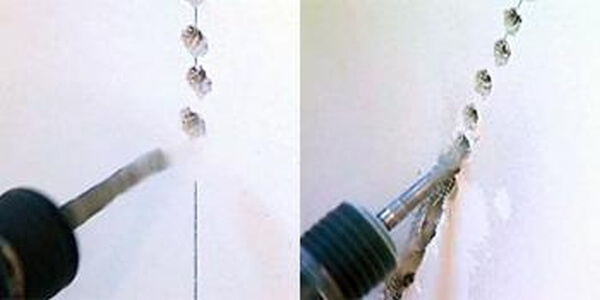

3. Направете „точково трасе“ – пробийте по линиите отвори с необходимата дълбочина на интервал около 0,5-1 см. При това дръжте инструмента перпендикулярно на стената, за да не се огъне и счупи свредлото. Ако е необходима широка каналка – правете отворите в шахматен ред.
4. При работа с бетон или тухли трябва да включвате бормашината на ниски обороти и периодично да спирате, за да охладите свредлото в студена вода (само внимавайте течността да не проникне вътре в уреда).
5. След това с помощта на чук и длето остава да избиете празнините.

Въпреки че технологията е доста примитивна, тя се оправдава при изпълнение на жлебове на малки и средни разстояния. Например, при прокарване на проводници в една стая тандемът от бормашина и длето ще ви позволи значително да спестите от услугите на строители или покупката на скъпо оборудване.

А ето за основно преустройство на електроинсталацията в цялата сграда или многокомнатен апартамент е по-добре да се снабдите със специализиран инструмент или да поканите майстор-електрик.

Професионално оборудване за бърз монтаж

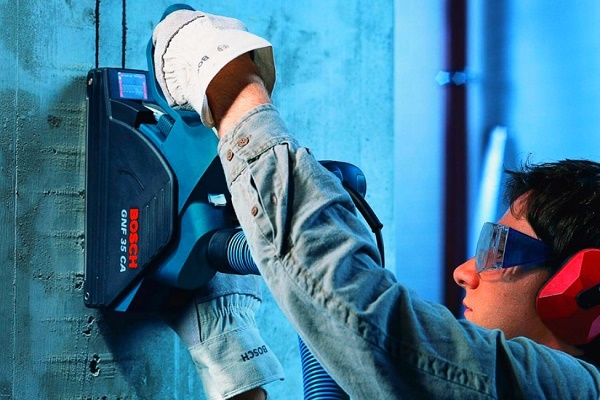

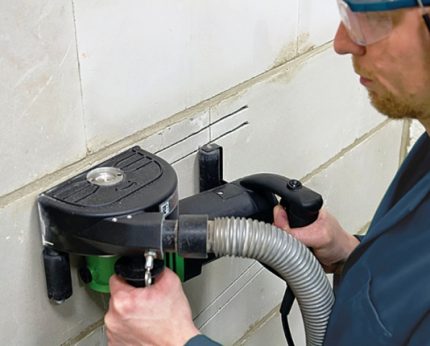

Можете да направите жлебове с минимални усилия с помощта на специален жлеборез. На този инструмент могат да се поставят два диска с диамантено покритие, благодарение на което върху всяка повърхност се получават спретнати и идеално равни канали за едно преминаване.

При това самите дискове ще бъдат покрити с кожух, на който има отвод за свързване на прахосмукачка, за да се предотврати разпространението на прах из целия апартамент.

Жлеборезът прави равни и еднакви вдлъбнатини, след което остава само да се избие вътрешната част на канала с ударна бормашина или перфоратор.

Освен това конструкцията на жлебореза позволява самостоятелно да се променя разстоянието между дисковете и да се задава необходимата ширина и дълбочина на канала.

С една дума, това е отлично решение с единствен недостатък – цената на оборудването е доста висока, затова ще бъде по-евтино да поканите нает майстор, отколкото да купите жлеборез за еднократен ремонт.

За бързо извършване на жлебене на стени за електроинсталация помагат:

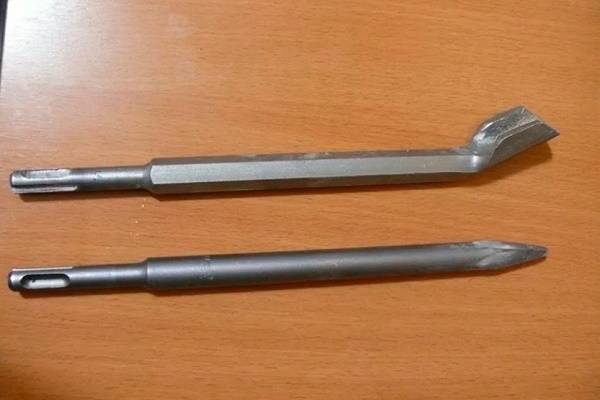

1. Ударна бормашина или перфоратор със сменяеми накрайници. И двата уреда работят по един и същ принцип: първо с кратък свредел се пробиват отвори на интервал от 1-1,5 см. След това накрайникът се сменя със заострено „длето” или „лопатка”, поставя се под ъгъл 45 градуса спрямо стената, апаратът се превключва в режим „без пробиване” и изчиства канала от останалия материал. Този метод е добър с бързината си, но не и с качеството – жлебът все пак се получава неспретнат, с назъбени ръбове, пукнатини и отчупвания.

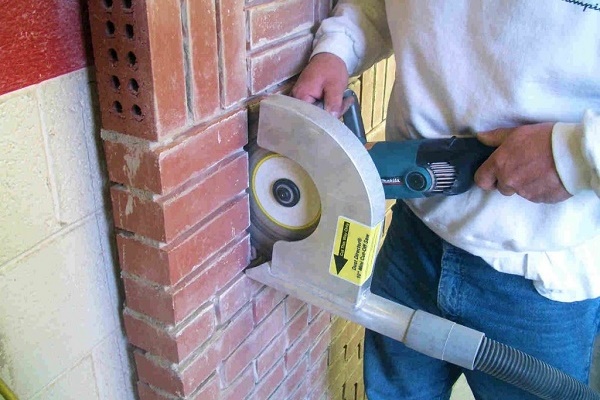

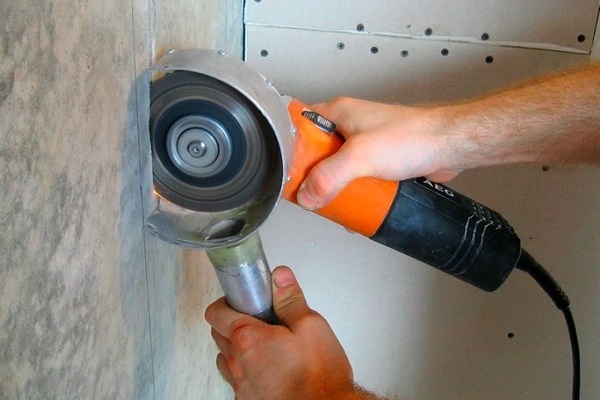

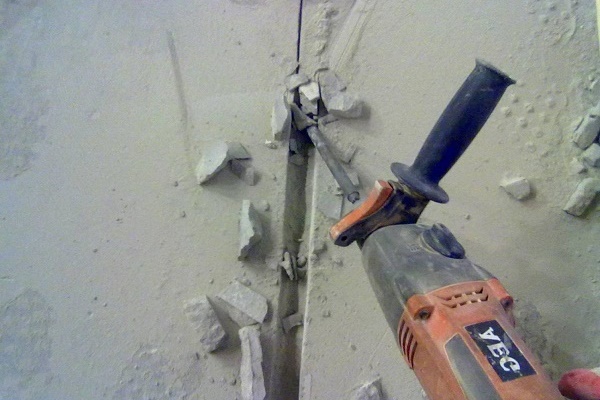

2. Болгарка (ъглошлайф) – ако оборудвате уреда с агломериран диамантен или турбо-диамантен диск, той ще се справи отлично с изрязването на прави канали. Вярно е, че работата с болгарка е доста прашна и изисква прецизност – по маркировката трябва да изрежете 2 успоредни линии за 2 преминавания, като спазвате разстояние на ширината на бъдещия канал. След това вътре в жлеба избиват материала с перфоратор с наставка „лопатка“ или друг ударен инструмент.

Каналите с болгарка се получават почти толкова прави и точни, колкото и при използване на жлеборез, но процесът на рязане е съпроводен с толкова огромно количество прах (особено ако стените са от бетон или газобетон), че да работите без респиратор е просто невъзможно.

За да премахнете поне част от този „облак“, можете да използвате строителна или промишлена прахосмукачка: докато един човек извършва канализирането, вторият трябва да държи смукателния маркуч близо до линията на рязане.

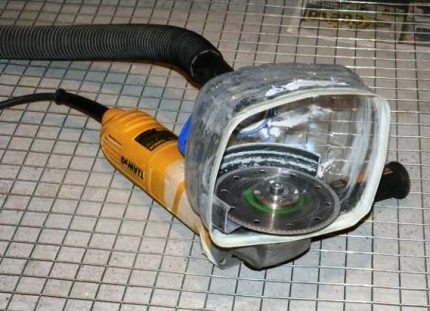

Можете сами да модернизирате болгарката: да покриете режещите елементи с домашен кожух от пластмасов контейнер или стара тенджера и същевременно да предвидите отвор за свързване на прахосмукачка.

Всички предмети, които не могат да бъдат изнесени от стаята по време на работа с болгарката и бормашината, трябва да се покрият с фолио, за да се избегне проникването на дребни строителни отпадъци. Намаляването на количеството прах ще помогне и овлажняването на стената с вода, но тук е важно да не прекалявате, тъй като работата с мокър бетон или тухла ще бъде трудна.

Особености на работата с различни материали

При наличие на правилно направена схема и подходящ инструментариум, извършването на канализиране на стени не е трудно дори за начинаещ в строителството. Но това е в случай, че стената не е носеща и е покрита с дебел слой от податлива мазилка.

А какво да се прави, ако вътрешните прегради са изпълнени от бетон с повишена якост, лек газобетон или дори дърво? Нека разгледаме нюансите на работата с различни материали.

Жлебове в бетон и тухла

На тухлена зидария, скрепена с помощта на смес от пясък и цимент, можете да издълбаете хоризонтални жлебове дори с длето и чук, ако „попаднете“ в шева. За вертикални канали е по-добре да използвате електроинструмент – болгарка, перфоратор или жлеборез.

Ако обаче зидарията е покрита с мазилка, може да се справите и с примитивно ръчно оборудване, но процесът ще отнеме доста време.

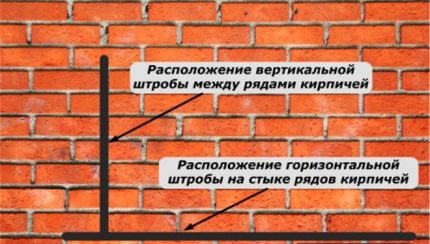

Правила за маркиране на канали за инсталация на тухлена зидария: хоризонталните канали се избиват на съединителя на редовете, а вертикалните – между редовете тухли.

По принцип, нищо сложно няма и в работата с бетон – макар материалът да е доста здрав, жлебовете по него могат да се направят с всеки подходящ за канализиране инструмент, с изключение, може би, на чука и длетото.

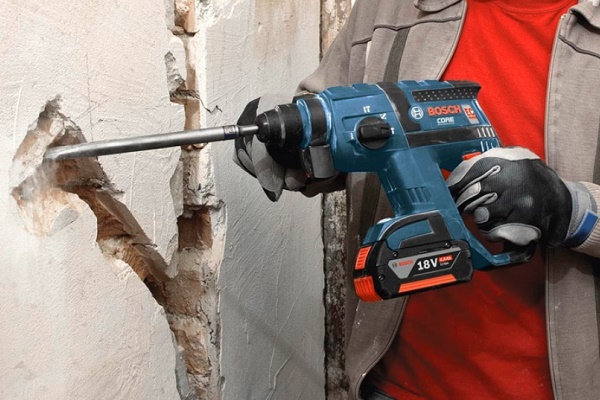

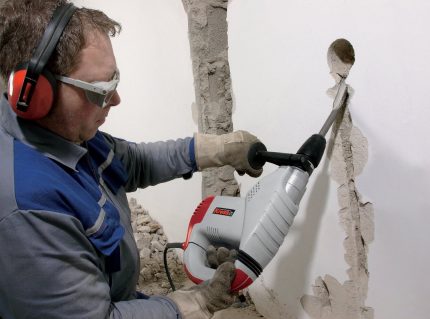

Но най-добрият избор все пак ще бъде перфораторът, макар че равността на каналите му оставя да се желае (впрочем, всички нюанси ще ги поправи мазилката).

Нивото на шум от перфоратора надвишава 60 dB, и за да не травмираме съседите, работите с него са разрешени само през делничните дни и през дневното време, като се правят периодични почивки от 1-2 часа.

Този ударен инструмент притежава висока мощност, затова ще се справи с всякакви твърди повърхности. Той не образува толкова голям прахов облак, колкото ъглошлайфът, и не изисква допълнителен инструмент, за да дочисти остатъците от материал вътре в жлеба.

Перфораторът и бормашината са подходящи за оформяне на кръгли отвори, но за това майсторът ще изисква опит:

Освен това, на бетонни стени с повишена здравина е небезопасно да се използва ъглошлайф (и неговите аналози – циркулярен трион, ъглова шлифовъчна машина) – при силен натиск дискът може да се откъсне.

Как да работите с дърво и газобетон

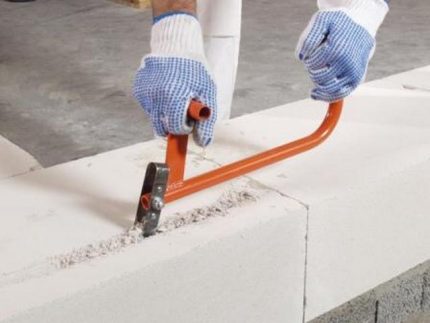

Можете да направите жлебове в стени от газобетон или пеноблокове с помощта на ъглошлайф, бормашина, перфоратор или циркулярен трион. Но ако искате да минимизирате количеството прах – използвайте специален ръчен жлеборез, предназначен за работа с поддатлив материал.

Неговата заострена дъга лесно изрязва акуратен жлеб, а необходимата дълбочина може да се постигне само за 3-4 преминавания.

Между другото, такъв инструмент не е сложно да се направи и със собствени ръце от заточена от една страна плоча или твърда перфолента. За целта трябва да се огъне на дъга малък отрез от подръчен материал и да се фиксират краищата с тел или изолационна лента.

За малки обеми такова приспособление е напълно достатъчно, но ако трябва да се направи мрежа от канали с обща дължина над 20 м, струва си да се оборудва приспособлението с удобна дръжка от тръба.

Ако не се намери подходящ материал за жлеборез, можете да купите готов инструмент в магазина – простият модел ще струва между 5 и 10 €.

Що се отнася до стени от профилирана греда или цилиндричен дънер, съгласно правилата за пожарна безопасност, тук се препоръчва монтаж на отворена електропроводка, за да може в случай на форсмажор бързо да се обезвреди източникът на запалване.

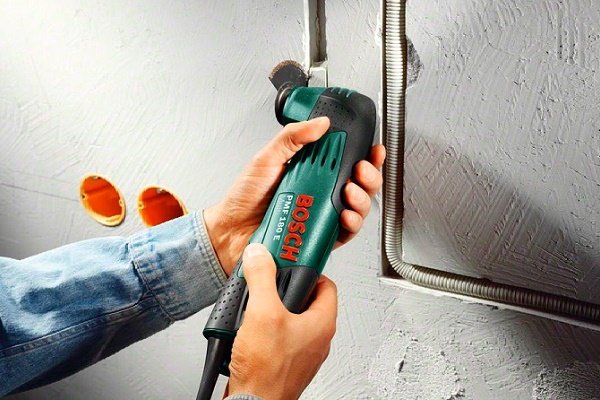

В краен случай, за дървени стени може да се използва специален фрезиер, ъглошлайф с циркулярен диск за дърво и длето, с помощта на което може да се отстранява оставащият между надрезите материал.

Но, да повторим, по-добре да не се рискува с маскирането на проводниците и монтажът да се извърши, без да се нарушават нормативите на ПУЕ и цялостта на дървеното покритие.

Нюанси с носещи стени

Както вече бе споменато, да се жлеби носещи конструкции е забранено – при повреда на горния слой в стената се оголва арматурата, в резултат на което може да започне корозия, която ще отслаби цялата рамка на сградата. Но какво да правят собствениците на апартаменти в сграда, където част от преградите са от стоманобетон или повечето стени – носещи?

Вариантите тук са няколко:

1. Официално съгласуване – да се получи разрешение за извършване на работи по жлебене в местния департамент по строителство. Може да се опита, ако докажете, че дълбочината на каналите няма да засегне и да повреди арматурната мрежа, чиято деформация води до отслабване на носещите конструкции. Но ако става въпрос за панелна сграда – шансовете са практически нулеви, а за сграда с рамково-тухлена конструкция разрешението най-вероятно ще бъде издадено.
2. Нанасяне на мазилка върху стената и извършване на жлебене, без да се навлиза в самата конструкция на плочата. Обикновено арматурата се намира под 1,5-2 сантиметров слой бетон, така че ако изравните стената с мазилка, дълбочината на каналите няма да засегне метала.

И последният начин, който ще помогне да се реши въпросът с всяка проблемна стена – да се скрият проводниците зад гипскартон или в специални електротехнически первази.

Поетапно описание на процеса на жлебене

За начало трябва да се състави схема с подробно посочване на всички елементи на електромагистралата. Тези, които са приятели с компютъра, могат да използват специални програми, например „Компас Електрик“, ProfiCAD, QElectroTech или други графични редактори.

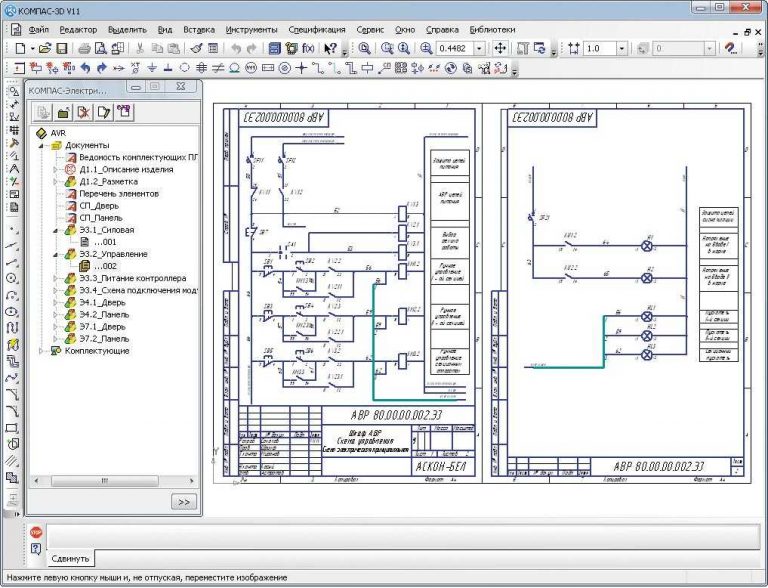

В специализираните програми могат да се чертаят различни планове и монтажни схеми за електропроводка, но на непрофесионалист ще му е трудно да се ориентира, затова повечето използват прост чертеж на хартия (+)

Поетапен процес на жлебене на стени за окабеляване:

1. По възможност защитаваме помещението от строителен отпадък – затваряме вратата с влажна кърпа, мебелите и техниката изнасяме или запечатваме херметично.
2. Ако по стените има тапети – те трябва да се премахнат, за да не засядат парченца хартия в електроинструмента.
3. След това пренасяме върху стените схемата на окабеляването, като използваме предварително изготвения чертеж, маркер и строително ниво.
4. Проверяваме с индикатор или металотърсач маркираната зона за наличие на стара електропроводка – ако се открие такава, ще се наложи да се демонтира или да се направи отстъп от поне 10 см. В идеалния случай апартаментът трябва изобщо да се обезтокови и кабелът да се изтегли при съседите, защото, ако случайно се натъкнете на пропуснат при проверката кабел под напрежение, можете да получите сериозна травма.
5. Сега можете да правите жлебовете, като използвате предпазни средства и всеки удобен за вас инструмент, подходящ за материала на стените.
6. Когато целият трас е изпълнен, браздите трябва да се почистят от остатъци от материал и прах, след което да се обработят с грунд за дълбоко проникване.

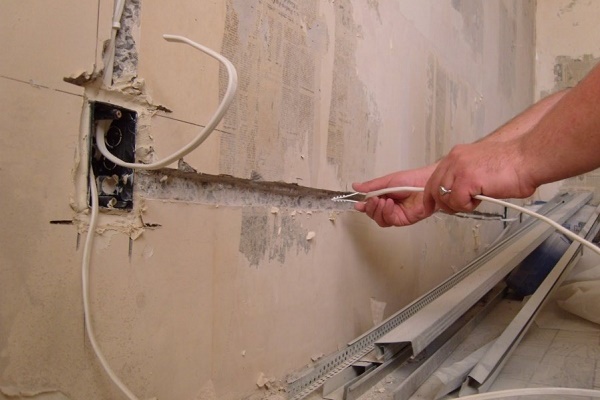

7. Когато импрегнацията изсъхне, можете да монтирате окабеляването.

Имайте предвид, че жлебовете биват различни, защото браздите са предназначени не само за самите кабели, но и за маскиране на подфасунки, ключове и разпределителни кутии.

Обикновено самите кутии се поставят точно под тавана (на мястото, където минава основната електромагистрала), а контактите – с отстъп от 30 см от нивото на пода. И за тях ще трябва да се направи вдлъбнатина с форма на кръг.

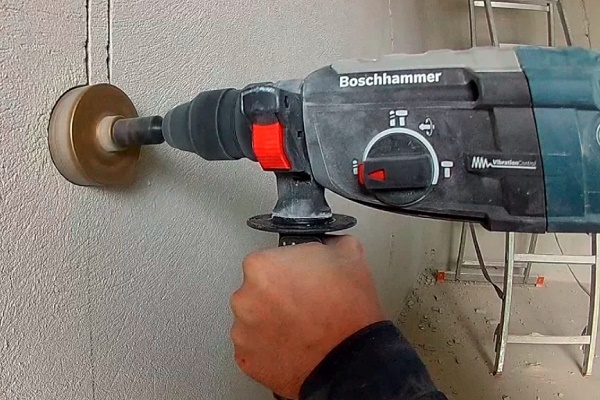

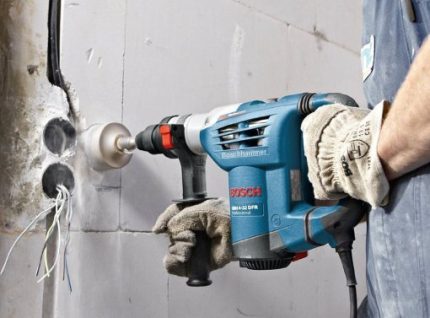

Подгответе два вида коронки – на 80 и 65 мм, с помощта на които се изрязват кръгли отвори за разпределителната кутия и подфасунките

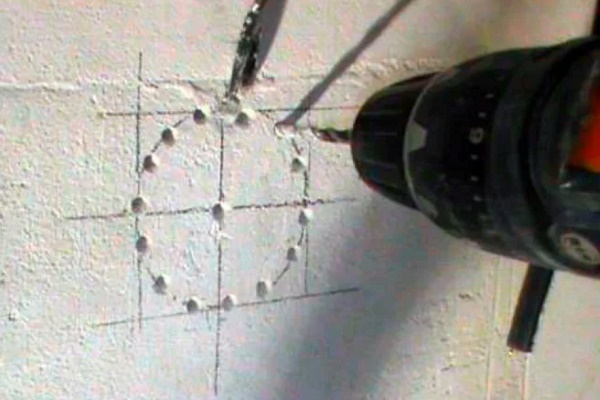

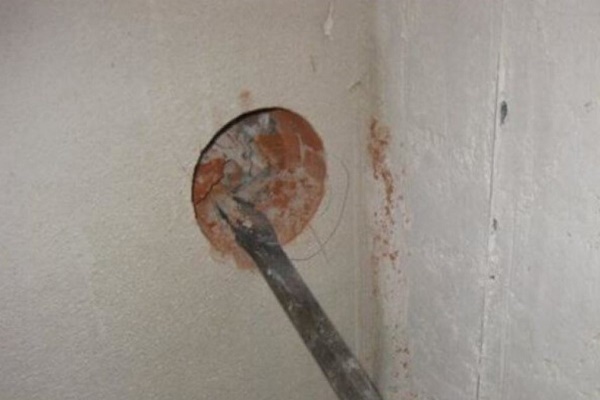

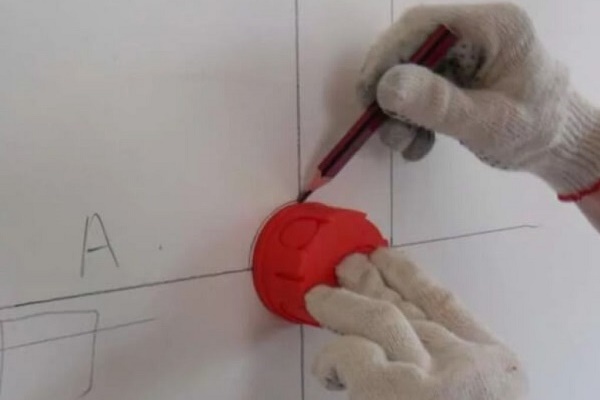

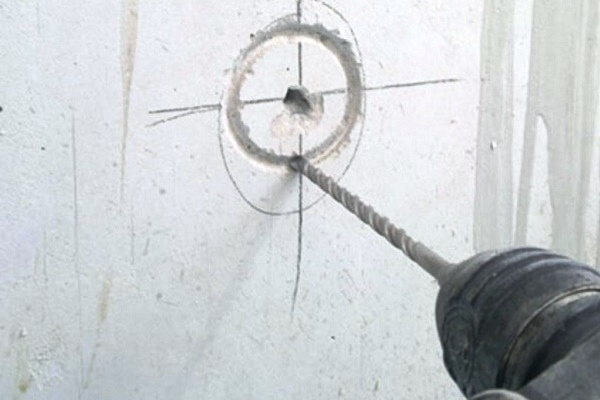

Разбира се, можете да издълбаете такива жлебове за монтиране на подфасунки и ръчно, като очертаете окръжност с бормашина или длето, но е много по-удобно и бързо да го направите с помощта на перфоратор и коронка с подходящ диаметър. Със същата наставка можете да направите и вдлъбнатината за ключовете.

Как да маскирате жлебовете с електропроводка

Работите по прокарването на скрити канали обикновено се извършват преди нанасянето на мазилка, за да може след разводката на комуникациите да се изравни цялата повърхност на стената за нанасяне на финишното покритие. Но ако окабеляването се сменя вече след грубата обработка на стените, трябва да действате внимателно, за да не превърне прокарването на жлебове точковия ремонт в основен.

Най-равните канали се изпълняват с помощта на ъглошлайф или жлеборез, но ако работите само с перфоратор или длето, не можете да избегнете откъртванията

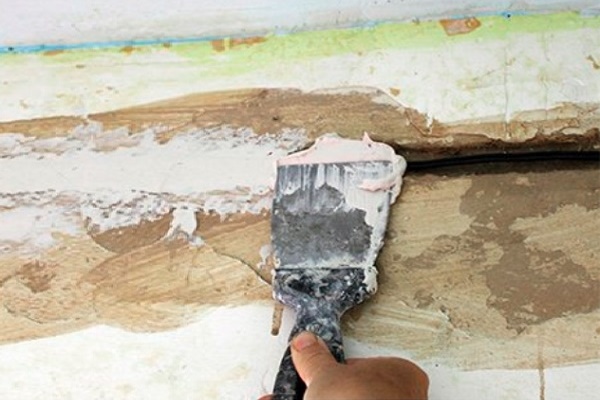

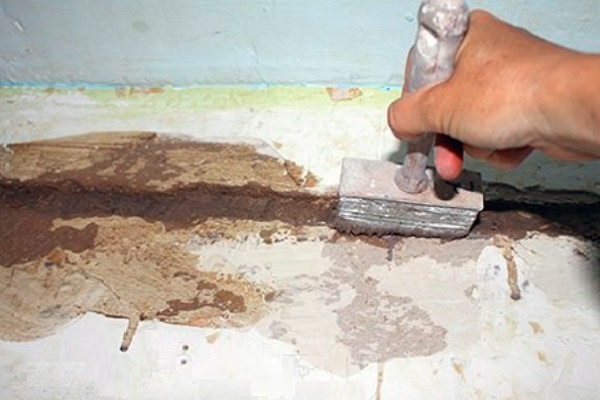

Най-простият вариант за обработка на каналите е гипсовата мазилка. Тя трябва да се нанесе, след като браздите са почистени от прах и грундирани, а всички проводници са поставени според плановата схема.

За да се намали свиването, стената около жлебовете се препоръчва да се навлажни с вода. След това трябва да приготвите гъст разтвор от гипсова мазилкова смес и с помощта на лопатка/шпатула да запълните канала.

За да не се срути мазилковият слой с времето и да не пропадне, може да се използва специална мрежа за армиране. След това изгладете сместа перпендикулярно на жлеба (вертикалния жлеб обработвайте отдолу нагоре) и отстранете излишния разтвор с маламашка.

Изводи и полезно видео по темата

За по-добра представа за изрязването на канали в стени предлагаме да гледате работата на майстори с различни инструменти и да научите практически съвети за многобройните нюанси, които могат да възникнат в процеса на монтаж на инсталацията.

Ако се съмнявате кой инструмент да изберете за изрязване на канали, предлагаме да разгледате майсторски клас със сравнение на работата на перфоратор, ъглошлайф и каналобелачка:

Въпреки шумността, перфораторът остава един от най-търсените строителни инструменти за изпълнение на канали. Повече подробности за принципите на работа с този инструмент – в следващото видео:

Ъглошлайфът – отличен уред за създаване на равни канали. А минимизирането на праха ще помогне инсталирането на защитен кожух с прахоотвеждане:

Как да направите ръчна каналобелачка за работа с газо- и пеноблокове:

Ако предоставените примери не са ви вдъхновили за самостоятелно изрязване на канали в стени, винаги можете да извикате майстор с професионално оборудване, за да направи мрежа от канали и да прокара по тях проводниците.

Имате опит с изрязване на канали в стени? Споделете с нашите читатели практически умения и съвети. Моля, оставете коментари и задайте въпросите, които ви интересуват. Блокът за обратна връзка се намира по-долу.
