Монтаж на отворена електроинсталация: преглед на технологията на работа + анализ на основните грешки

Електропроводката се полага по два начина – закрит и отворен. В първия случай комуникациите са маскирани, а вероятността за тяхното повреждане е минимална. Монтажът на отворена електропроводка е по-прост, по-евтин и по-малко трудоемък, но се налага да се защитават кабелите от влага и механични повреди.

В тази статия ще разгледаме съществуващите начини за полагане на електропроводи, ще акцентираме вниманието върху особеностите на външния монтаж и ще дадем препоръки относно избора на подходящ вариант.

Какво мислят електриците за отворената електропроводка?

Недостатъците на отворената (външна) електропроводка са значително повече от тези на скритата (вътрешна).

Кабелите, покрити с мазилка, не се повреждат, не пречат при ремонт и са напълно незабележими. Отворената проводка е лишена от тези предимства, а в случай на късо съединение тя ще се запали с по-голяма вероятност, отколкото скритата. Отвореният начин на монтаж на електропроводка често се избира за дървени къщи.

В дървените къщи полагането на електрокабел по отворен начин е принудителна мярка, тъй като скритото полагане на кабели бива затруднено или изобщо невъзможно.

Някои предимства на отворения начин на монтаж все пак са налице:

• Опростяване на полагането. При полагане на електрокабели не се налага да се дълбаят стени. Това намалява трудозатратите и обема на работа. След монтажа практически не остава строителен отпадък.
• Поевтиняване. Тук става въпрос за икономия от заплащане на услугите на електриците.
• Възможност за промяна на схемата на полагане на кабелите. Ако в плановете за бъдещето влиза препланиране на разводката, то е по-добре да се избере отворен начин на монтаж.

При избора на отворен начин на полагане на електропроводите трябва да се има предвид, че те ще трябва да се маскират и защитават от външни въздействия. Винаги има вероятност от попадане на влага или случайно повреждане.

При монтаж на кутии, контакти, ключове често възникват трудности. Преди началото на работите трябва внимателно да се проучат особеностите на техния монтаж или да се довери работата на електрик.

Ако къщата е жилищна, трябва три пъти да се премисля всичко. Препоръчително е да се консултирате с опитен електротехник, а при монтажа трябва да се вземат предвид повишените рискове и особено внимателно да се следи за спазване на мерките за безопасност.

Особености на външното полагане на електрокабелите

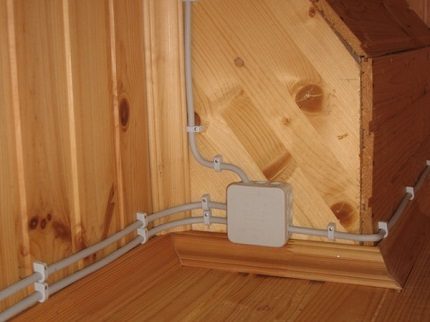

Външният монтаж е подходящ, ако трябва да се прокарат електрокабели в ъглите на помещението, в местата на съединяване на тавана и стените, покрай перваза.

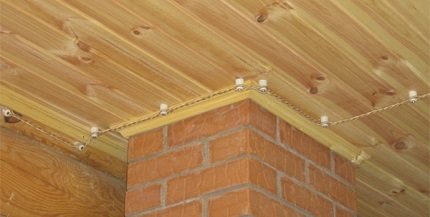

Най-често трудности възникват при обзавеждане на отворено окабеляване в къщи с окачени тавани. Кабелите не могат да се водят по такива тавани, налага се да се фиксират на стените.

Един от минусите на отвореното окабеляване е непредставителният вид, но за ретро-интериор то ще подхожда идеално. Единственият нюанс е, че ще се наложи допълнително да се похарчат средства за стилизация. Това е скъпо.

Ако има много проводници, по-добре е те да се поставят в пропускателни канали. При разработката на монтажната схема трябва внимателно да се изберат местата, където ще бъдат свързани разклонителните и съединителните кутии. Трябва да се запази свободен достъп за прегледи и евентуални ремонти на комуникациите.

Начини за отворен монтаж на електропроводката

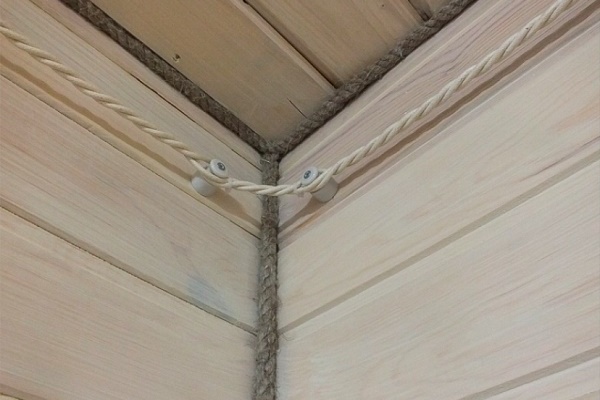

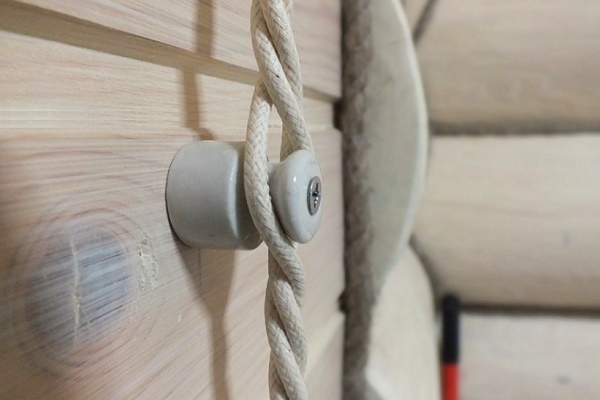

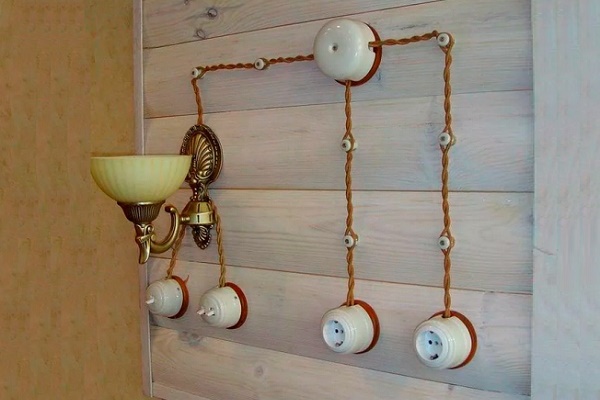

Първоначално единственият отворен начин на монтаж беше прокарването на усукани електропроводи по стените и тавана. Те се закрепваха върху керамични изолатори.

В някои къщи, построени преди около век, окабеляването е положено именно така. Относително наскоро подобен монтаж отново придоби популярност. Това е свързано с модата на старината.

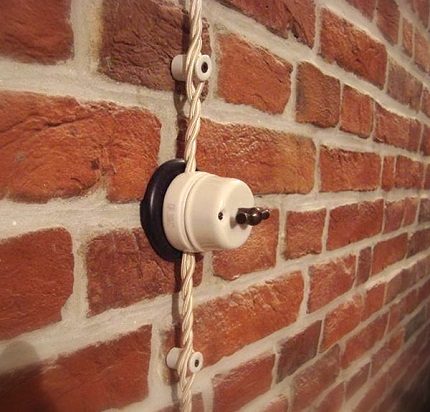

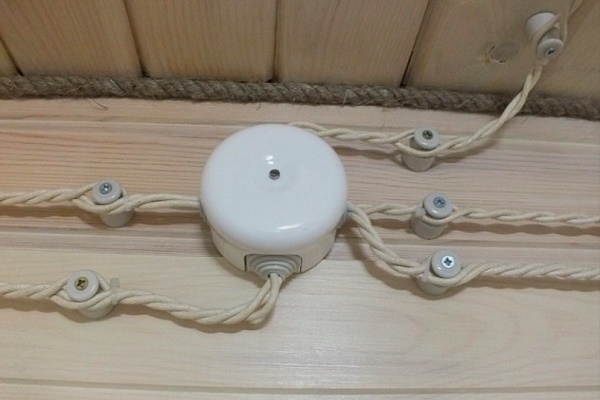

Ако преди сто години отвореното електрическо окабеляване на керамични изолатори се е смятало за норма, то сега това е стилизация под старина. В епохата на масова унификация на неща, предмети на мебели и интериор, особена популярност придобиват необичайни начини на оформление на помещенията, и това е един от тях.

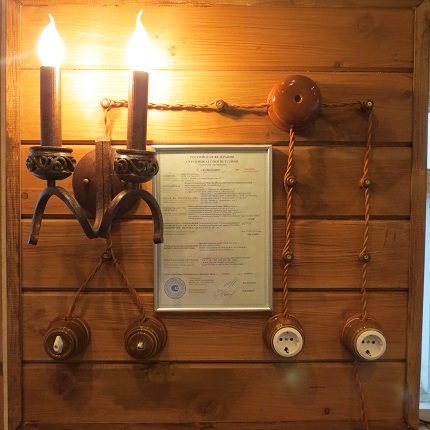

При оформлението на помещения в ретро стил не рядко възникват проблеми с търсенето на материали. Някои производители пускат керамични изолатори, контакти, ключове «под старина», но подобен лукс излиза много скъпо.

Подходящи материали за оформяне на окабеляване в ретро стил могат да се намерят не само в скъпи магазини. Често те се придобиват от търговци на стари вещи, купуват се от собственици на къщи, построени в началото на миналия век, а кабелите се изработват самостоятелно, като се усукват многожилни медни проводници.

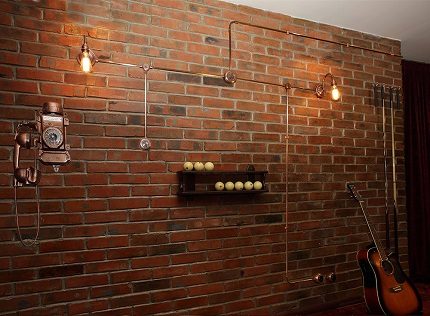

Дизайнерската фантазия не познава граници. Не рядко могат да се видят интериори, оформени с помощта на елементи от различни стилове. Един от успешните варианти е съчетанието на ретро- и лофт-стилистика.

Интериорната мода е променлива, затова си струва сериозно да обмислите: необходимо ли е да се оформи окабеляването в стил ретро. По-добре изберете по-популярен и надежден вариант. Тогава при ремонт няма да се налага отново да се занимавате с електромонтажни работи.

Предлагаме ви подробно да разгледате популярните начини за полагане на открито окабеляване и да изберете технологията, която е най-подходяща за вашия дом.

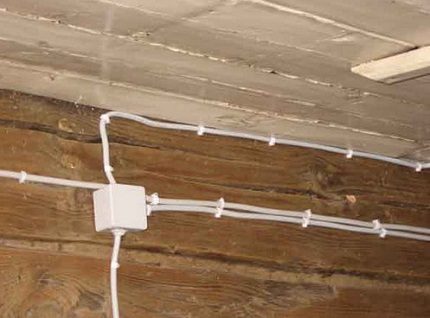

Способ 1 – монтаж на проводници на скоби

За свързване на контакти и ключове се избират електрически проводници с напречно сечение 2.5 кв. мм, а за осветителни тела – 1.5 кв. мм. Понякога са необходими по-дебели кабели. Ако дебелината на проводника е 1.5-6 кв. мм, те могат просто да се закрепят към повърхностите на стени и тавани със скоби.

При покупката на кабели си струва да се даде предпочитание на качествена продукция. Ако изборът е в полза на евтини проводници, тогава под тях се монтират незапалими подложки, за да се намали рискът от запалване при късо съединение.

Към техния избор трябва да се подходи изключително внимателно, защото от тях зависи в бъдеще функционалността и безопасността на домашната електрическа мрежа. Препоръчваме ви да разгледате информация за това как да изчислите напречното сечение на проводника за домашно окабеляване.

Най-често се използват ленти от метал или азбест. Те се закрепват така, че незапалимата подложка да излиза извън кабела с не по-малко от 1 см от всяка страна. Що се отнася до материала, по-добре е да изберете метал, тъй като азбестът е вреден за здравето на хората: доказана е връзката му с онкологичните заболявания.

Понякога за осигуряване на пожарна безопасност се обособява празнина от 1 см между електрическия кабел и стената. Такъв метод на полагане напомня окабеляване върху керамични изолатори в ретро стил. Използва се в дървени къщи, във вили, в нежилищни помещения.

Закрепването със скоби е евтин и прост начин за монтаж на електропроводката. От минусите – това е небезопасно и некрасиво. Ако са положени няколко кабела, те привличат вниманието и развалят впечатлението от интериора. В жилищна къща е по-добре да се прокарат проводниците в кабелни канали.

Способ 2 – особености на полагане в тръби

Съвременната промишленост произвежда специални електротехнически тръби. Те могат да бъдат изработени от метал или пластмаса, добре защитават от пожар, случайни механични повреди и токов удар.

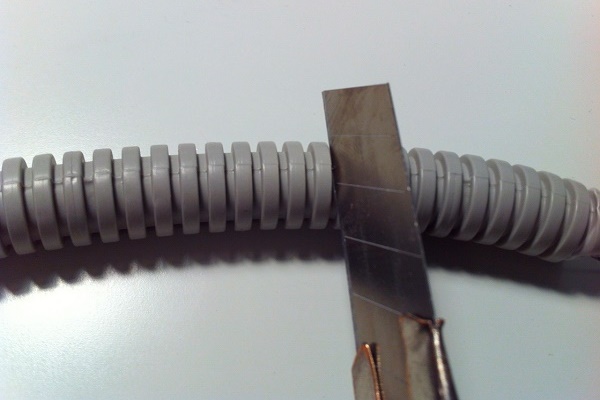

За монтажа най-удобно е да се използват гофрирани тръби. Те са гъвкави, поради което при закрепване към стени не се налага допълнително да се изравняват повърхностите. Ел.инсталацията в гофрирана тръба е идеален вариант за дървени бревнати къщи. Тя е удобна и изглежда много по-спретнато от отделни проводници.

Поради съмнителната естетичност на гофрираните тръби те рядко се използват в жилищни къщи, но тя (гофрираната тръба) прекрасно подхожда за подвеждане на кабели от въздушни електропроводници. Понякога с цел подобряване на външния вид на отворената електроинсталация в стаите се използват цветни гофрирани тръби.

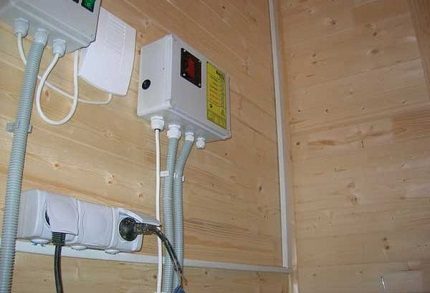

При монтажа на проводници в дървена къща се вземат предвид особеностите на строителния материал. През дървените стени електроинсталацията се полага с помощта на специални метални втулки. Те са необходими за защита на кабелите от притискане, ако естественото дърво се свие.

При изчисляване на диаметъра на гофрираната тръба се ориентират по общата дебелина на всички проводници, които ще бъдат положени в нея. Тази цифра се умножава по 2, тъй като при по-малко сечение на тръбата в нея ще бъде трудно да се прокарат кабелите.

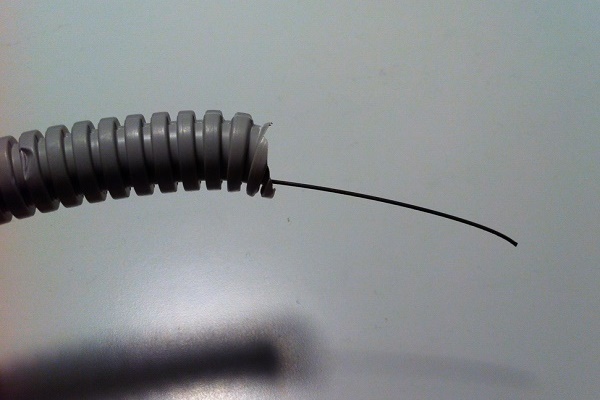

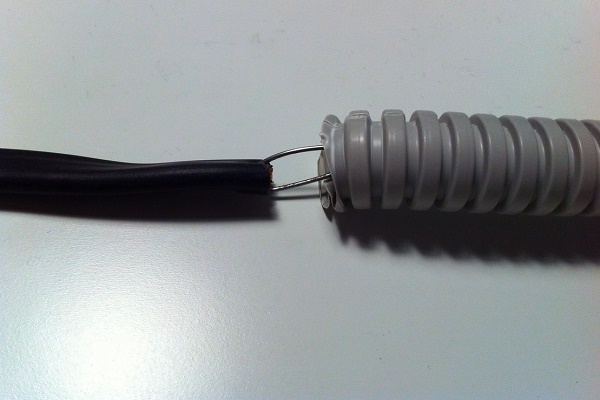

За улесняване на прокарването се използват гофрирани тръби със специална сонда (тел, с помощта на който се изтеглят кабелите). Към сондата се прикрепят проводниците и се изтеглят през тръбата, като тя се държи здраво в ръцете.

Ако се изисква да се прокара относително малко парче проводник, напълно може да се мине без сонда, а за по-големи участъци е по-добре да се използват специални приспособления.

Устройството на електроинсталацията в полимерна гофрирана тръба се извършва в следния ред:

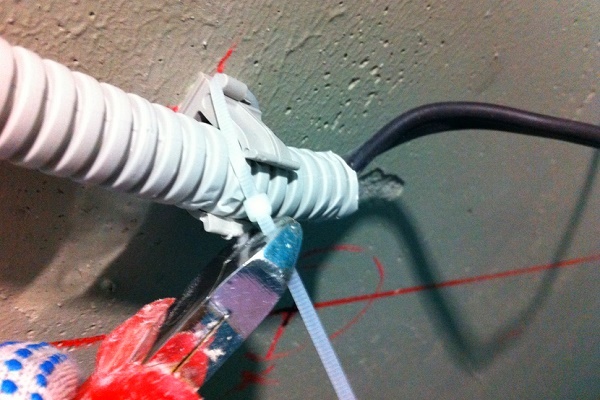

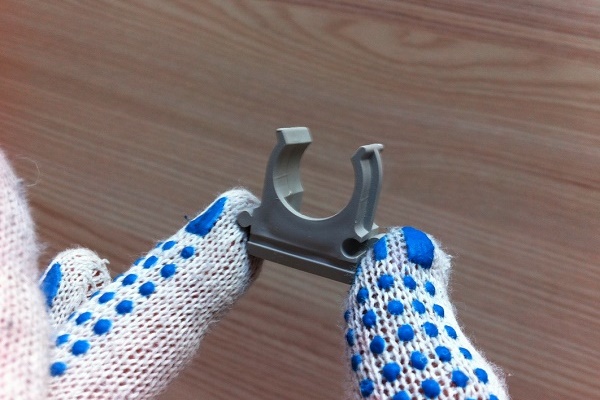

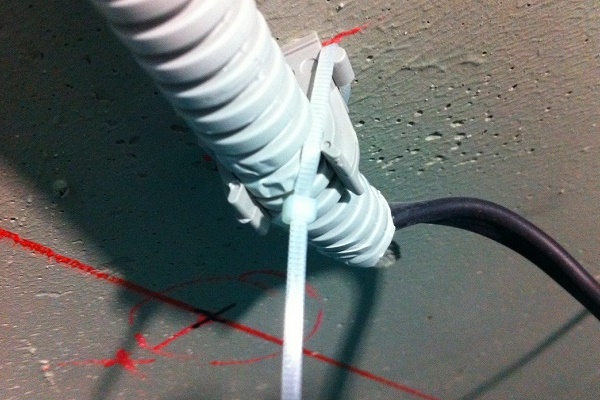

Гофрираните електротехнически тръби се закрепват към стените с винтове, дюбел-гвоздеи или пластмасови клипси. Разстоянието между точките на закрепване се изчислява в зависимост от диаметъра и съответно от предполагаемото тегло. Ако диаметърът на гофротръбата е 16 мм, то местата на крепежите се разполагат на разстояние 30–40 см, а за тръби 32-40 мм това разстояние вече е по-малко – 20-30 см.

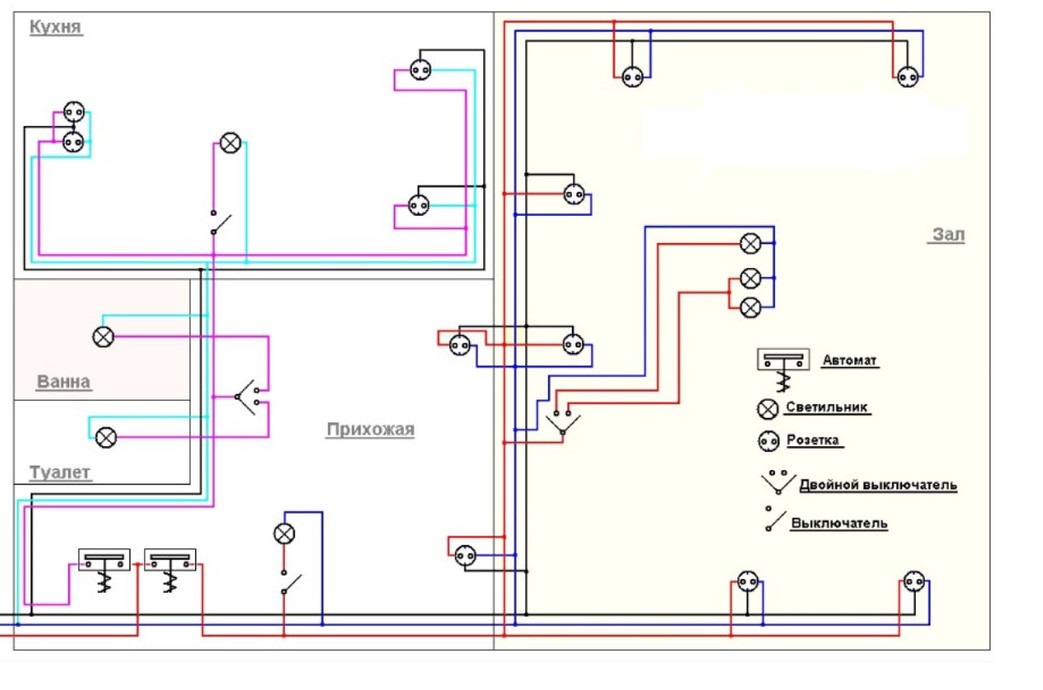

Преди началото на електротехническите работи се съставя схема. Важно е гофрираните тръби да не се пресичат и да не се кръстосват, тъй като това нарушава изискванията за безопасност и изглежда грозно.

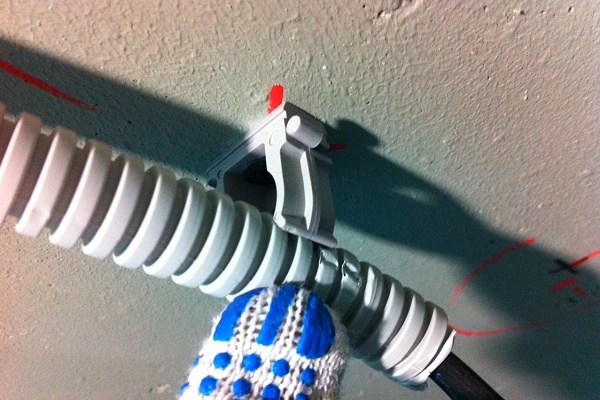

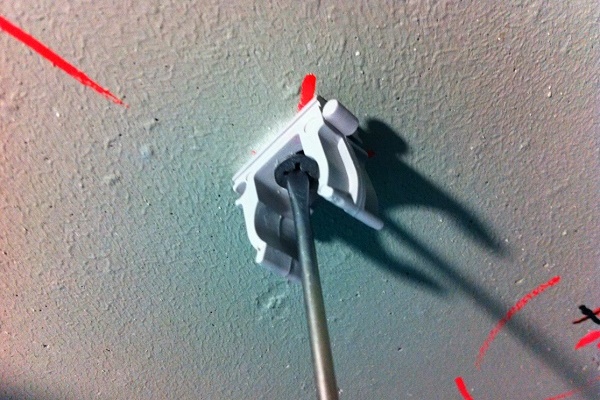

Клипсите се монтират на стените, а след това просто се вкарва гофротръбата в тях. Този начин на закрепване е удобен, защото при демонтаж е достатъчно да дръпнете тръбата към себе си, и клипсите лесно се отделят.

Способ 3 – полагане в кабелни канали

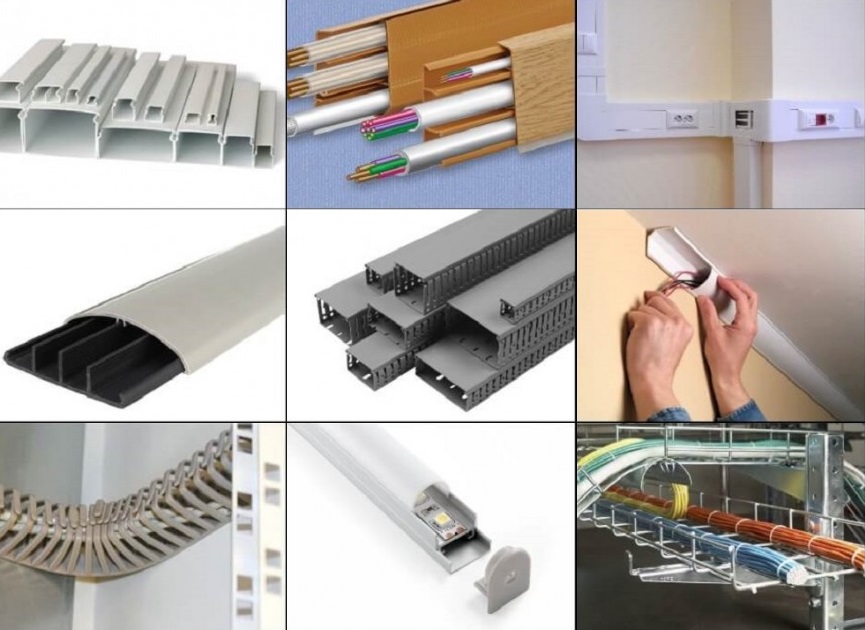

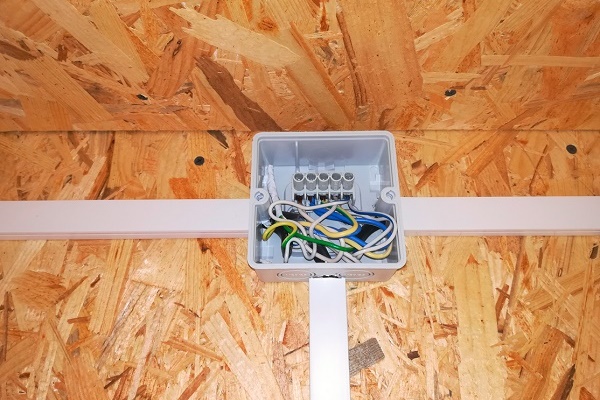

За полагане на проводници се използват твърди електротехнически короби, кабел-канали, первази. Тези приспособления се изработват от метал или незапалим пластмас. За разлика от гофрираните тръби, твърдите конструкции не могат да се монтират на неравни стени, тъй като дефектите на повърхностите стават още по-видими.

Съществува множество разновидности на кабел-канали: едно-, дву-, трисекционни. Те се различават и по място на инсталиране, предназначение, типоразмери. В продажба могат да се намерят модели от всякакъв тип – от перфорирани до гъвкави, ъглови или прозрачни. Важно е да се изберат изделия, подходящи за конкретните условия на експлоатация.

Коробите, каналите, первазите са оборудвани с щракващи капаци, които лесно се свалят, което е удобно за монтаж на допълнителни проводници. При необходимост от модернизация на окабеляването целият процес ще отнеме няколко минути.

Има и други предимства:

• Дизайн. Коробите, кабел-каналите и первазите се произвеждат в различни цветове, което позволява декориране на помещението. Винаги може да се избере подходящ вариант.
• Лесен монтаж. Полагането на кабели в короби не изисква особени усилия. Основното е да се закрепят правилно самите защитни конструкции.
• Удобно инсталиране на контакти и ключове. На коробите могат да се монтират контакти, и те няма да развалят общия вид.

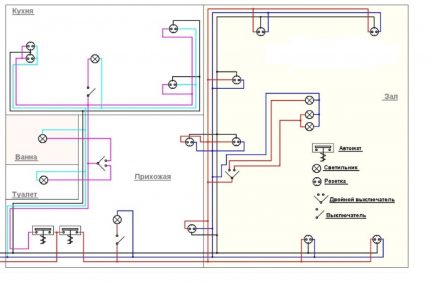

Монтажните работи започват с изготвяне на чертеж-схема с разгъвка на стените. Той е необходим за точното изчисляване на нужните материали, количеството крепежни елементи, аксесоари.

За избора на канал по типоразмер трябва предварително да се определите с напречното сечение и количеството кабели. Готовият план трябва да бъде точен, без грешки в измерванията и изчисленията.

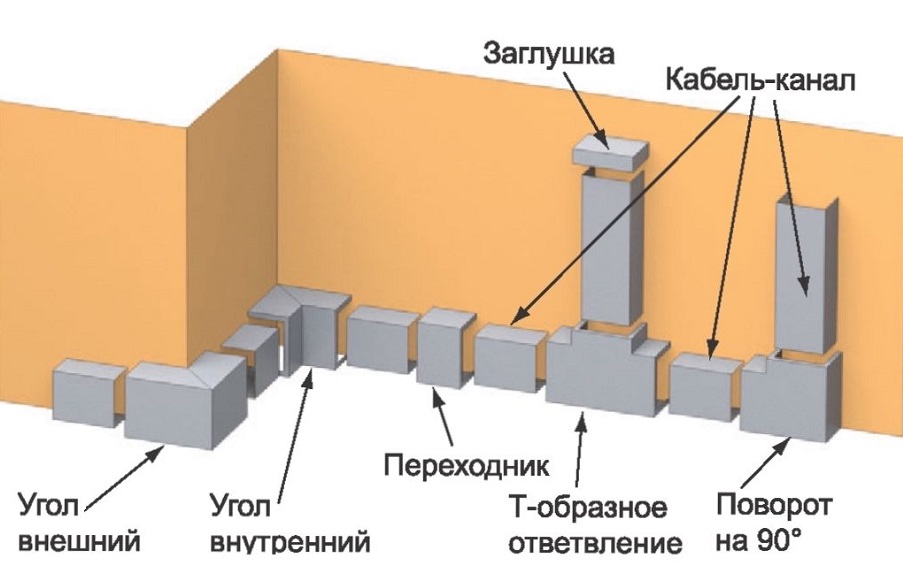

Проводници се полагат не само по равни повърхности, но и в ъгли. Понякога трябва да се оборудват отклонения на каналите. За тези цели се използват разнотипни аксесоари. При разработването на проекта трябва да се изчисли тяхното количество.

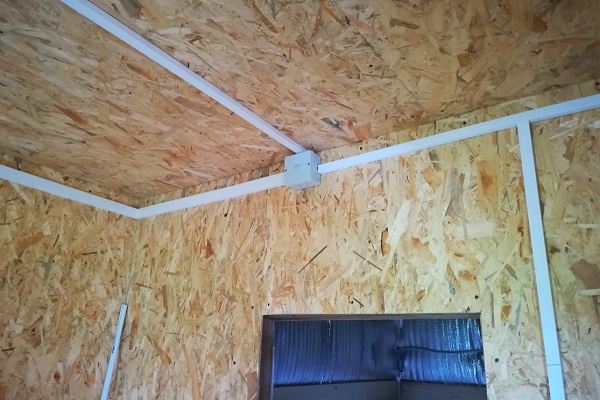

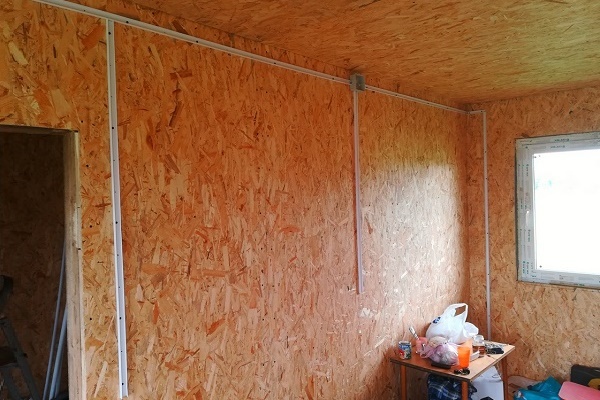

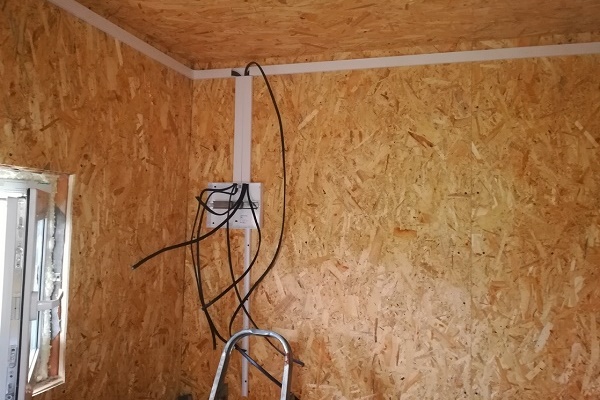

Технология на монтаж на външна електропроводка в кабелни канали:

1. Изготвяне на проект. Необходимо е да се определят количеството, видовете и разположението на контактите, ключовете, кутиите и да се обмисли схема за полагане на кабела, заобикаляйки газо- и водопроводни тръби, канализационната система.
2. Подбор на материали. След проектирането може да се пристъпи към избор и закупуване на материали. Ако се планира полагане на няколко кабела, струва си да се избере канал с прегради. Аксесоарите трябва да съответстват на канала по цвят и размер. Има смисъл да се купят защитни канали с приспособления за монтиране на контакти.

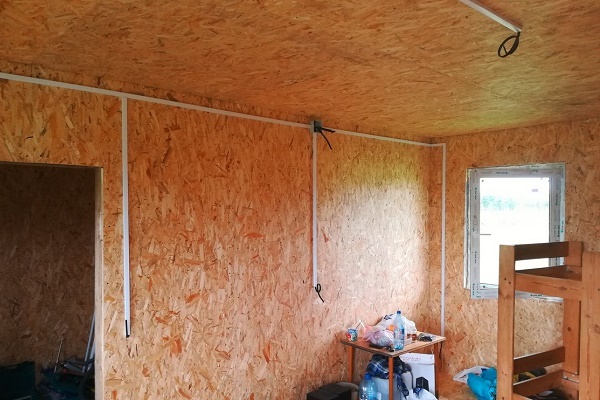

3. Закрепване на каналите. Пластмасовите конструкции могат да се напукат, ако се закрепят директно към стената, затова първо се правят отвори в корпусите на каналите, а едва след това се закрепват към основата. Кабелните канали се съединяват помежду си, а излишният материал се отрязва.
4. Полагане на проводници. Кабелите се поставят в корпусите на каналите, затварят се с капаци и се застопоряват. Остава само да се провери фиксацията на капаците – и конструкцията е готова.

Електротехниците съветват да се обръща внимание на материала на основата, тъй като от това зависи изборът на крепежни елементи. Така например, на дървена стена каналите се закрепват с обикновени винтове. За тухлени, бетонни и каменни повърхности се използват дюбели. А за панели, плочи от композитни материали и шперплат е по-добре да се избере крепеж-пеперуда.

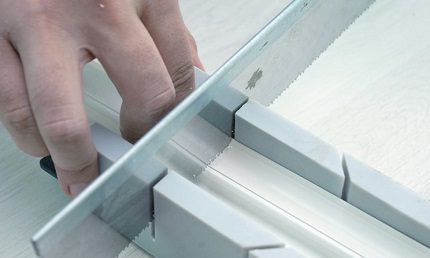

За да не се налага да се подгоня формата на каналите във външни и вътрешни ъгли, може да ги отрежете с помощта на обикновен дърводелски срезник. Тогава изделията ще изглеждат спретнато, а рискът от преразход на материал поради брак в работата значително ще намалее.

Всеки от начините на монтаж има собствени предимства и рядко се случва да е достатъчен само един метод. Често се налага да се комбинират кабелни канали с гофрирани и/или метални тръби, крепеж със скоби.

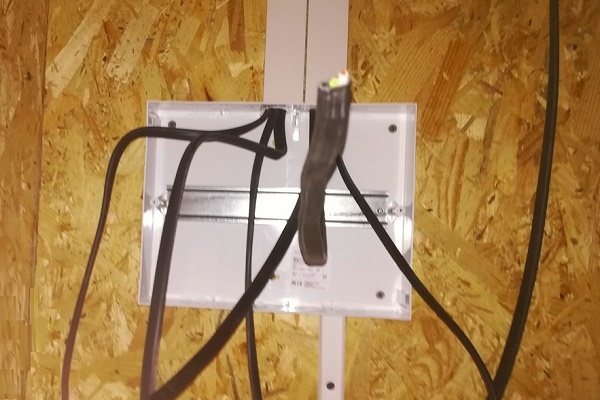

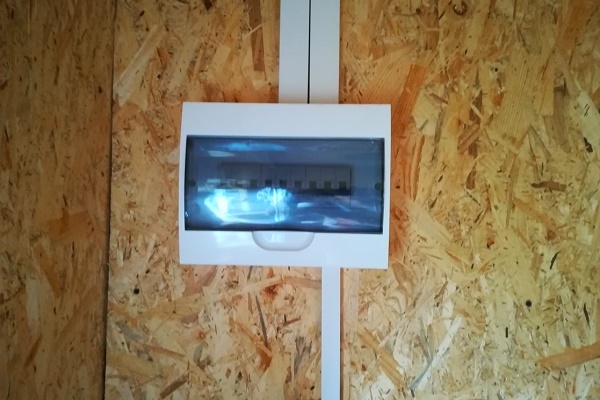

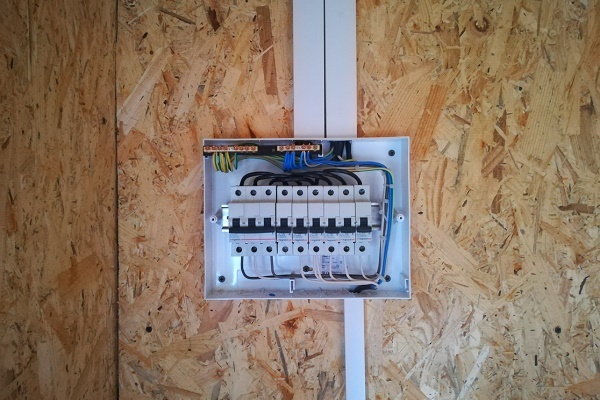

Изграждането на електропроводка с използване на кабелни канали включва редица стандартни етапи:

При разработване на проекта за електроинсталацията трябва да се вземе предвид разпределението на помещението и особеностите на прокарването на кабелите във всяка от зоните – било то спалня, кухня или баня.

10 типични грешки на електромонтажниците

Откритият начин на полагане на електрическите кабели е по-прост от скрития, но все пак има нюанси, които не могат да се вземат предвид, докато не се натрупа определен опит.

Предлагаме преглед на типичните грешки, допускани при монтажа на инсталацията:

1. Липса на схема. Често инсталацията се монтира на принципа на конструктора: първо се прави разводка във всяка стая, а след това се обединяват кабелите. Това рязко намалява надеждността на цялата система.
2. Икономия на материали. Некачествените проводници, уреди и аксесоари – пряк и кратък път към пожар. По-добре е да се надплати за продукция на надеждна търговска марка, отколкото да се решават проблеми с къси съединения и запалвания.
3. Изчисление на инсталацията без запас. Напречното сечение на кабелите и тяхното количество трябва да бъдат с 20% повече от изчисленото. В противен случай няма да се избегнат излишни усуквания и рискът мрежата да не издържи на натоварванията.
4. Свързване на мощни уреди чрез контакт, а не с помощта на отделен кабел от таблото. Дори контакт с повишена мощност не решава този проблем, тъй като винаги има риск кабелът да не се справи със сериозно допълнително натоварване.
5. Свързване на високо- и нисковолтови кабели в една кутия. В този случай почти сигурно ще имате проблеми с работата на техниката в цялата къща.
6. Излишни усуквания. За свързване на проводниците е по-добре да използвате специални клеми.
7. Свързване на медни и алуминиеви жила. Местата на контакт се прегряват, което може да доведе до проблеми. За свързване трябва да използвате клеми, а още по-добре изобщо да избягвате алуминиевите проводници и да прокарвате само медни.
8. Пренебрегване на техниката на безопасност. Правилата за безопасност са написани на основата на горчивия опит на много неуспешни електротехници, но все още има смелчаци, които работят под напрежение.
9. Неправилно разположение на разпределителните кутии. Те трябва да са на 20 см под тавана. В противен случай има риск от случайни повреди. До кутиите трябва да има достъп за прегледи и ремонти.
10. Грешки при монтажа на контура на заземяване и свързването на УЗО. Тези устройства защитават електрическата мрежа, затова трябва да се отнесете особено внимателно към техния монтаж.

Начинаещите електротехници допускат и други грешки. Ние изброихме само най-често срещаните.

Важно е да помните, че монтажът на електропроводката е свързан с множество рискове, затова преди началото на работата трябва внимателно да проучите технологията.

Изводи и полезно видео по темата

Ние подбрахме полезни видеоматериали, които ще ви помогнат да избегнете честите грешки при монтажа и правилно да организирате външната електропроводка в дома.

Инструктаж за монтаж на електропроводка в кабелен канал:

Полезни съвети за инсталиране на контакти:

Основни грешки, които допускат при свързване на УЗО:

На теория технологията за изграждане на отворена инсталация изглежда проста и разбираема. Но когато се стигне до практиката, много собственици на къщи допускат множество грешки.

Заемайте се със самостоятелен монтаж само ако притежавате нужните знания за разработване и реализиране на проекта. Ако не, не рискувайте живота си и възложете тази работа на електротехници.

Разбирате ли добре теорията на монтажа на отворена проводка и имате ли практически опит в изпълнението на електротехнически работи? Може би искате да допълните изложения от нас материал с уточнения или полезни препоръки? Пишете коментари в полето под статията, споделете опита си с начинаещите – много потребители ще ви бъдат благодарни.
