Клеми за свързване на проводници: кои са най-добрите клеми и как да работите с тях

Обслужването на електрически мрежи неизбежно съпровожда за електротехниците работа с клеми. Това е вид дребен монтажен обков, без чието използване е трудно да се мине, когато се извършва свързване на проводници помежду им или с електрическа апаратура.

Времето изключи от практиката остарелите клеми за свързване на проводници, но стабилно допълва базата на електротехниката с нови разработки – по-съвършени.

Ние ще Ви помогнем да се ориентирате в многообразието на електротехническия обков. В статията са разгледани различни видове клемници, описани са техните особености на приложение и монтаж.

Видове електрически съединения с клемник

Разглеждайки всички произвеждани от промишлеността клеми за свързване на проводници, трябва веднага да се уточни и да се раздели продукцията на два вида: електрическа и електротехническа.

По същество, разликата (по токово натоварване) между видовете често е малка, но все пак я има. Този момент трябва да се има предвид, когато се подбират електрически клеми за монтаж, ремонт или други действия.

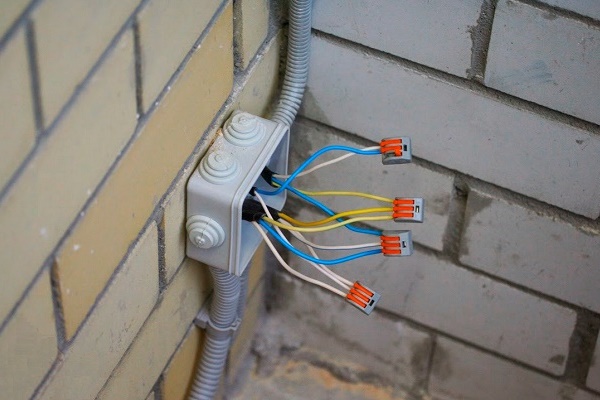

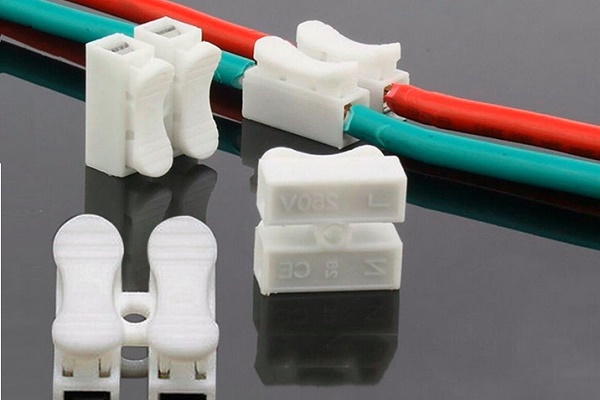

Клемните съединения се използват в електротехниката навсякъде. Това е един от онези електротехнически компоненти, без който немислим е качественият монтаж от всякакъв вид.

Сблъсквайки се с необходимостта от избор на електрически клеми за проводници, е по-добре да се започне с най-простите конструкции от местно производство – надеждни, дълготрайни, проверени в практиката не веднъж.

Различават се следните видове “клеми”:

• ножови;
• пръстеновидни;
• щифтови;
• муфтови.

Съединенията при изграждане на електрически схеми могат да се изпълняват по различна методика и клемите – това е само един от вариантите. Обаче именно този вариант изглежда най-прост, удобен и дори икономичен в сравнение, например, с поене, заваряване, включително и студено.

Вариант #1 — «ножници»

Това са може би най-разпространените конструктивни варианти на изделията. Често могат да се срещнат в състава на електрическите схеми на много домакински уреди: ютии, хладилници, нагревателни устройства и т.н.

Но за свързване на проводници на силовата електрическа инсталация, например в електрическите квартирни табла, те не са предназначени.

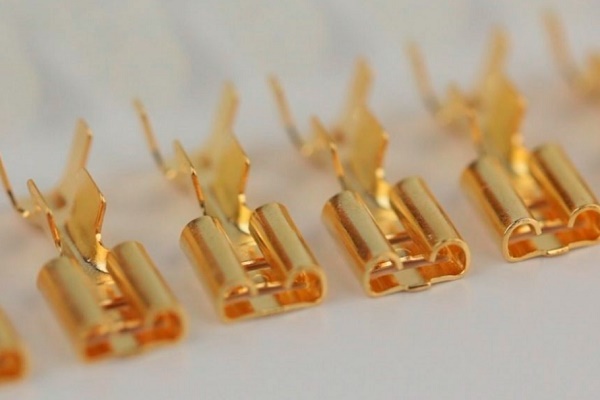

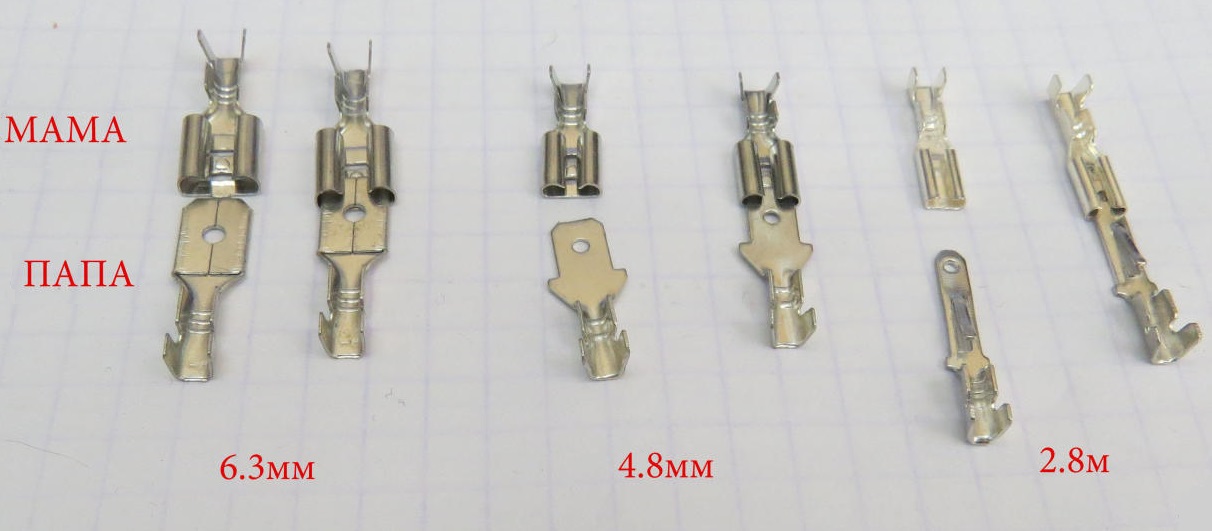

Познат на много електротехници и широко разпространен вид клемници, чието свързване се осъществява по принципа на ножовия контакт. За организиране на връзката е достатъчно да се вмъкне една част (татко) в друга (мама).

Монтирането на този вид електротехнически изделия е допустимо върху проводници (многожилни) със сечение 0,26 – 6,0 mm по метода на силовото обтискане на опашката.

Съществуват два вида такива продукти: изолирани и неизолирани. Изолацията обикновено се оцветява в различен цвят (червен, син, жълт) в зависимост от изчислената мощност на клемника. Изделията се използват по двойки във връзка «татко-мама».

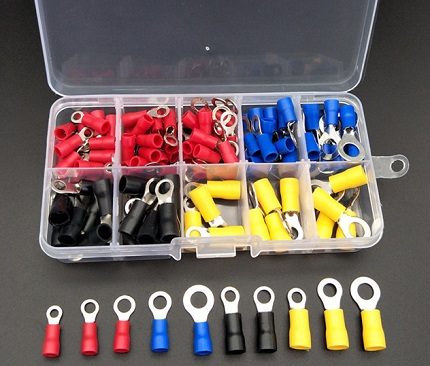

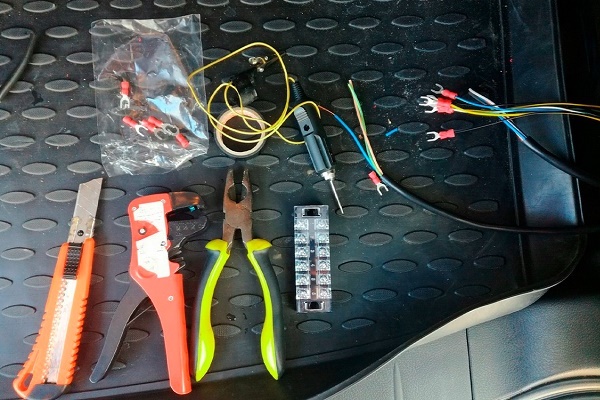

Вариант #2 — пръстеновидни

Пръстеновидните изделия имат конфигурация за винтово закрепване и са представени от две групи. И двете групи се класифицират като неизолирани клеми.

Към първата група спадат конструкции от затворен пръстен с опашка. Втората група се състои от конструкции от вилочен тип с прекъсване на контура на пръстена, също с опашка. И едните, и другите намират широко приложение в схеми на електронната техника.

Още един «древен» вид елементи, с помощта на които се създава електрическа връзка на проводник с някакъв модулен елемент от схемата. Тези клеми е допустимо да се приложат за контакт на два проводника, но на практика това е рядкост.

Пръстеновидните клемници от първия вид се произвеждат в по-широк асортимент от втория вид. И възможностите за тяхното приложение са по-обширни, предвид техническите характеристики.

Този вид електротехнически изделия се допуска да се монтира върху електрически проводници с напречно сечение 0,25 – 16,8 мм. А вилковата конфигурация на свързващите клеми за проводници е предназначена само за напречно сечение на проводника 0,25 – 4,6 мм.

Вариант #3 — щифтови

Тази група свързващи клеми за електрически проводници е изработена по принципа на разглобяема част, състояща се от два отделни елемента – вилка и гнездо.

Вилката се маркира със символ «А», например, F2A. Гнездото се маркира със символ «В», например, F2B. Поддържа се монтаж върху проводници с напречно сечение 1,25 – 6,64 мм. Основното предназначение на щифтовите клеми е да осигурят свързването на електрическите проводници.

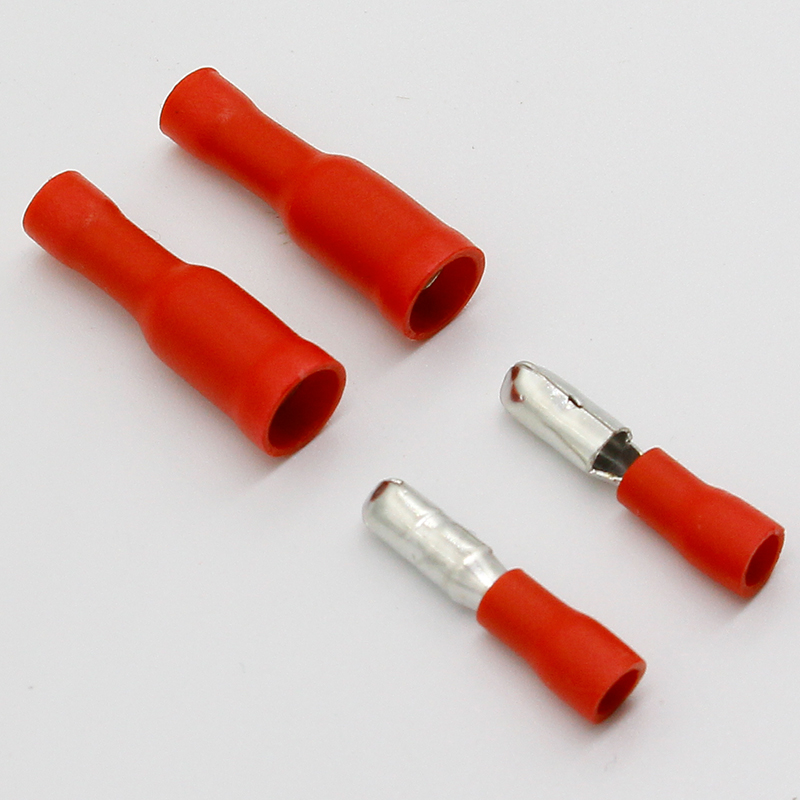

Един от вариантите на щифтовата конструкция на клеморедове, прилагани по правило в слаботокови схеми. Конструктивно осигуряват удобна работа при монтаж/демонтаж.

Тази група монтажна фурнитура се отнася към изолирани изделия. Опашната част на клемите се покрива с изолиращ материал. В зависимост от проектната мощност на клемореда за свързване на проводници, изолаторът има съответен цвят.

Изолаторите на електрическите клеми за проводници с напречно сечение до 2 мм се оцветяват в син цвят, останалите (от 2 до 6,64 мм) – в жълт цвят.

Вариант #4 — муфтови фиксатори

Още една разновидност на съединителната арматура – муфтов контактен фиксатор, изработен под формата на метална тръбичка.

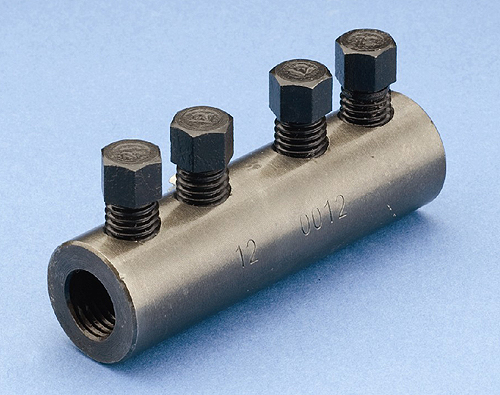

Така наречената муфтова клема. Произвежда се в различни конфигурации, включително за силово обтискане. На фигурата е показана конструкция на клеморед, способна да издържа на големи токове.

Съединителните муфи са предназначени за монтаж върху електрически проводници с напречно сечение 0,25 – 16,78 мм.

Фиксацията се осъществява чрез метод на силово обтискане на част от тръбичката или с помощта на болтове, завивани в отвори с резба на корпуса на муфата. По правило, обтискащите муфи не се прилагат за свързване на едножични проводници.

Продукти от чуждестранно производство

През последните години пазарът се напълни с клемореди от чуждестранно производство. Трябва да се отдаде дължимото: технологично чуждестранните конструкции изглеждат по-съвършени в сравнение с отечествените изделия. С тях е по-удобно да се работи – по-бързо и по-лесно да се изпълняват съединенията.

Но от гледна точка на надеждността на извършените съединения, не всичко е толкова еднозначно по отношение на чуждестранния продукт. В това отношение отечественият продукт често изглежда по-предпочитан. Въпреки това, нека разгледаме някои примери.

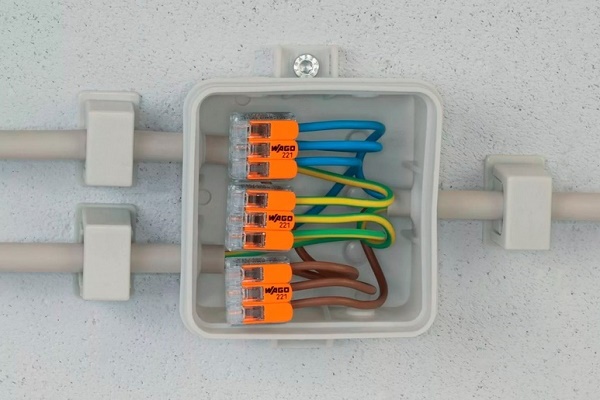

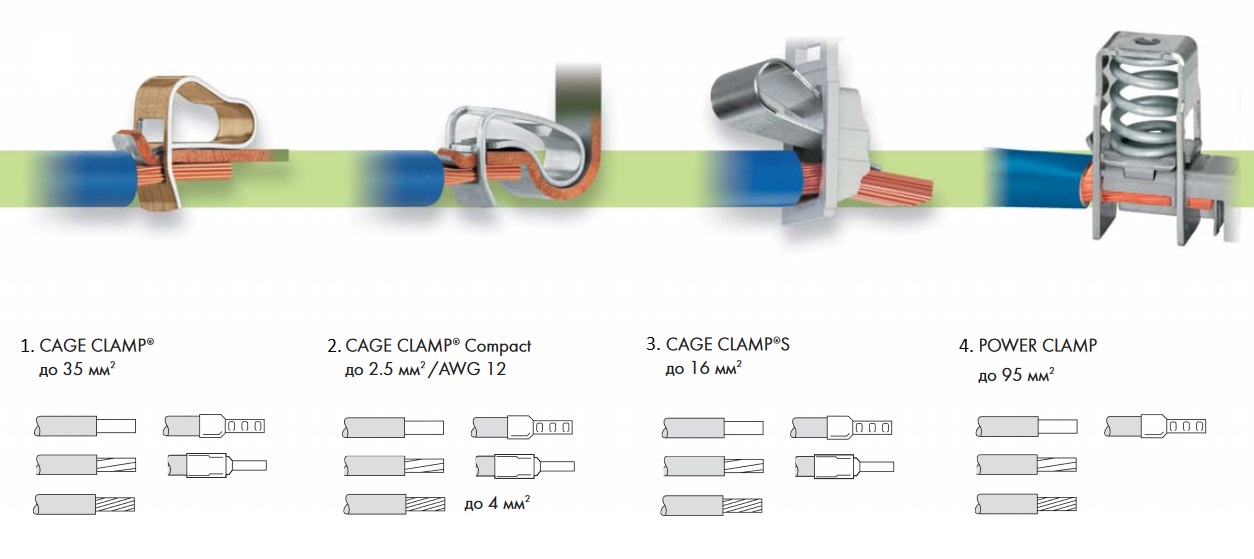

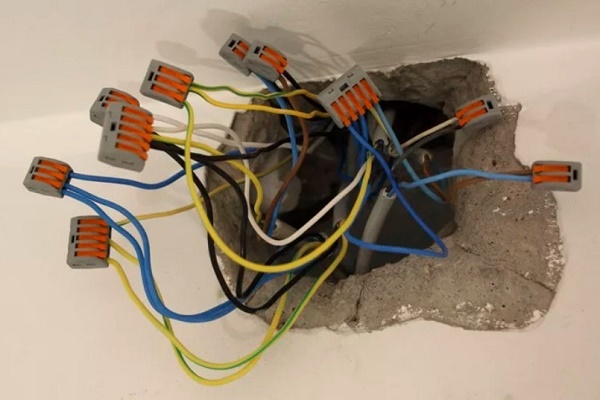

Заслужават внимание електрическите клеми на компанията WAGO. От инженерите на фирмата са изобретени няколко привлекателни конструкции, където обикновената клема се превръща в удобен интерфейс за свързване: Push wire, Power cage clamp, Cage clamp.

Съединител #1 — Push Wire

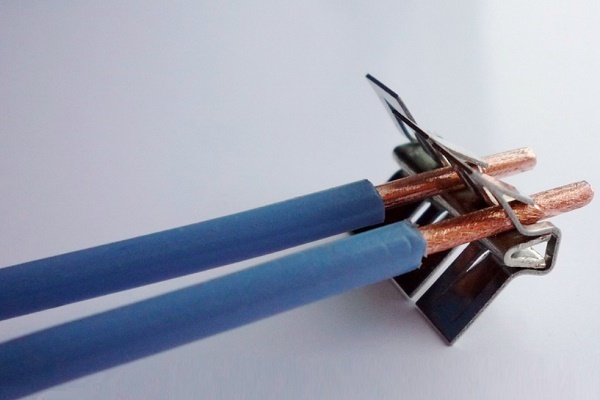

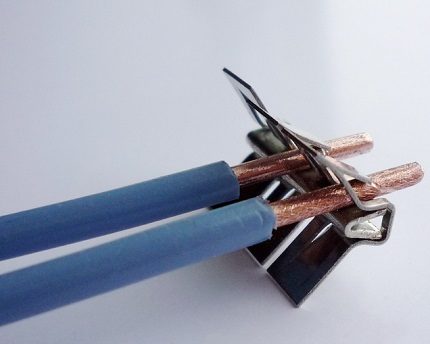

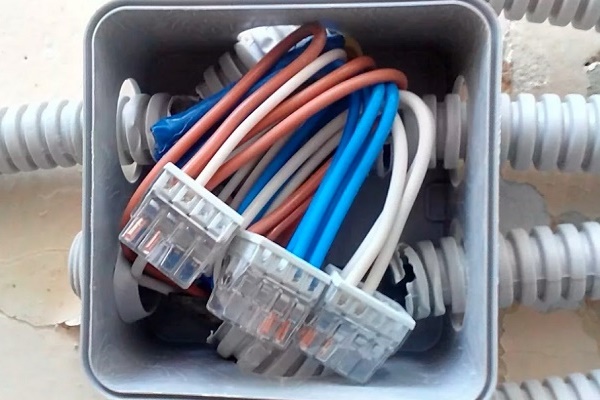

Технологията Push Wire се основава на използване на свойствата на твърдостта на електрическия проводник, благодарение на което се получава напълно надежден контакт.

Този тип клемници е най-подходящ за работа с едножилен проводник. Наистина, бързият начин на съединение Push Wire осигурява безспорна надеждност.

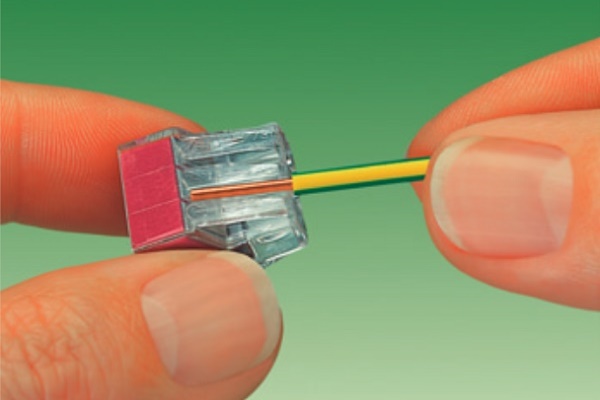

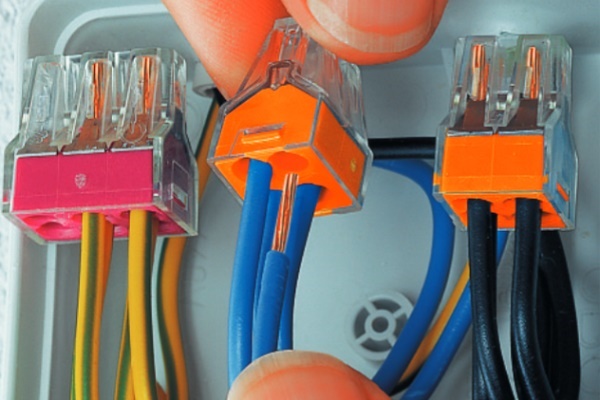

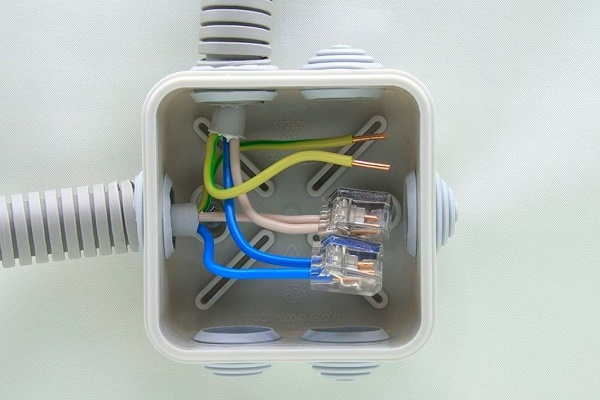

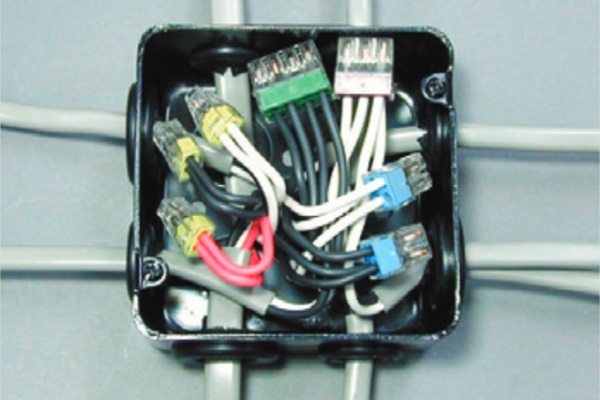

Продукт на известната немска компания – модификация, наречена Push wire (притисване на проводник). Удобна за използване вариация на клемник за единично и групово изпълнение.

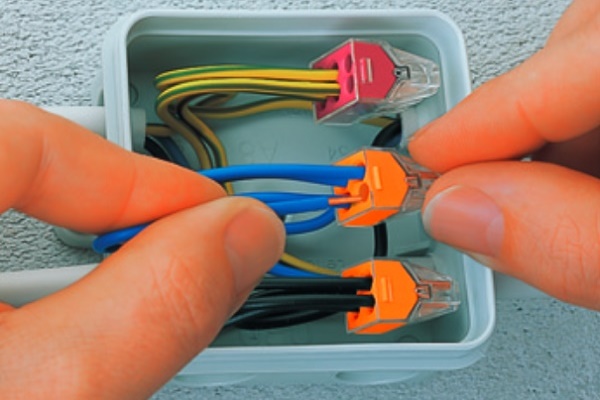

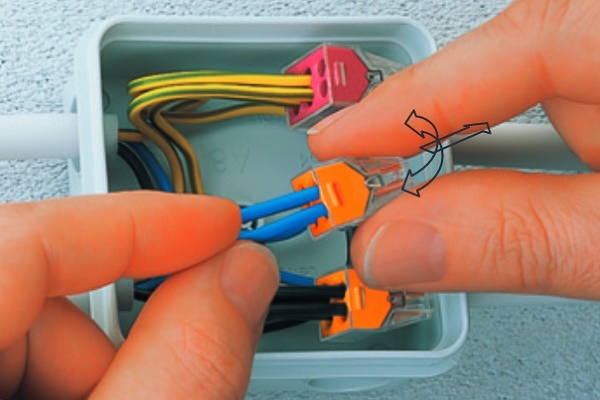

Достатъчно е само да оголите част от проводника (на 10-15 мм) и с малко усилие да натиснете оголения край вътре в клемата. А за да извлечете също толкова бързо проводника, трябва да го изтегляте с едновременно завъртане около оста му.

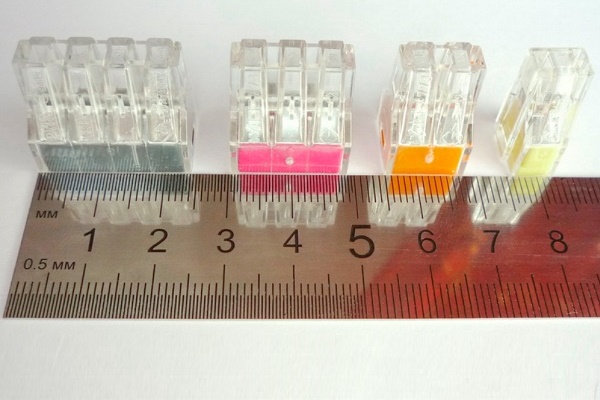

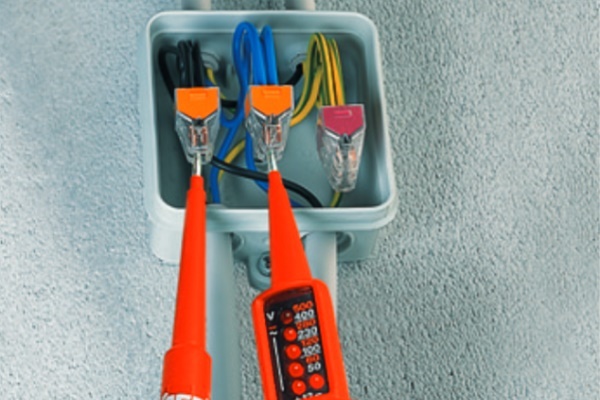

Разработени са два вида съединители от типа Push Wire:

1. За единичен проводник.
2. За група проводници.

Конфигурацията на груповото съединение е проектирана за работа с проводници с по-малка твърдост, отколкото в случая на единичния вариант. Тук се прилага малко по-различна конструкция на механичната скоба.

За да отворите достъп до отворите за вкарване на проводника, е необходимо да приложите известно усилие върху натискателния бутон. Също така има модели Push wire без бутон – за натискане с отвертка.

Съединител #2 — универсален Power cage clamp

Този клемник принадлежи към категорията на универсалните разработки. Той е изработен за всеки тип електрически проводник с напречно сечение 6 – 95 мм.

Конструктивно Power cage clamp представлява т. нар. двойна клетка, където има пружинна преса и токоносеща шина.

Универсална клема за свързване на проводници с различно сечение. Инженерно решение, което осигурява надежден плътен контакт. Този вид свързващ аксесоар може да се прилага при монтаж на линии с различна мощност.

Присъединяването на електрическите проводници към такива клеми се извършва с помощта на шестограмен ключ. Чрез въртене на ключа пружината се притиска, краят на проводника се вкарва под пресата, след което с ключа се прави един оборот обратно на часовниковата стрелка. В резултат пресата се спуска и надеждно притиска вкарания край на проводника.

Съединител #3 — наборен Cage clamp

Това е уникален, патентован продукт на Уаго, който представлява наборен клемник за проводници. Наборните клемници Уаго са проектирани за монтаж на проводници с напречно сечение 0,5 – 35 мм.

Те подхождат добре не само за работа с едножилен провод, но също и с многожилни проводници, независимо от дебелината на отделните жила.

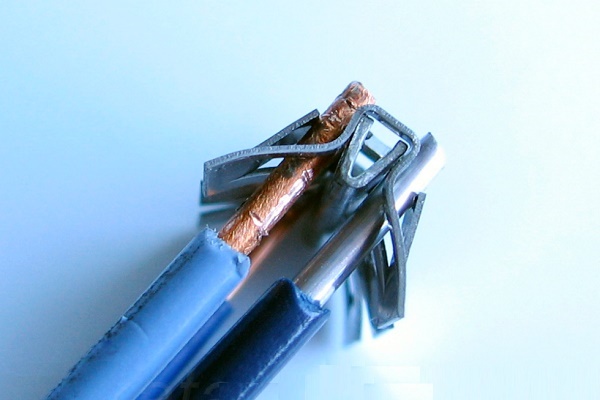

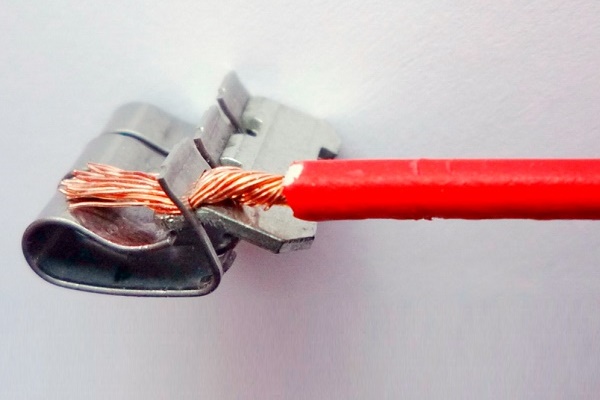

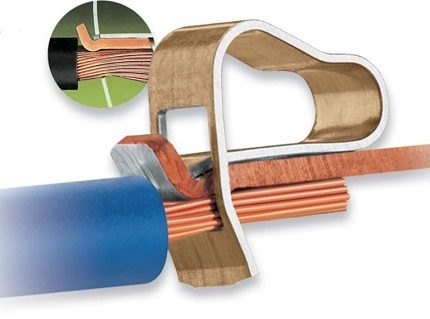

Най-простата, но ефективна конструкция на клемник от фирмата WAGO. На фигурата е показано изпълнение от открит тип, но на практика обикновено се работи с наборни клемници от затворен тип.

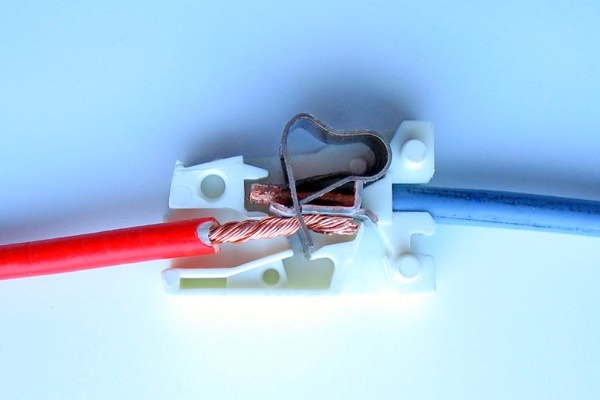

Действа Cage clamp просто: чрез отвертка (или специален лост в други модификации) пружинният зажим се повдига, поставя се проводник под тоководещата шина, след което зажимът се спуска на мястото му. Този продукт спада към типа самозатягащи клемници.

Въпреки простотата на конструкцията, производителят твърди: силата на затягане на контакта се регулира автоматично и зависи пряко от сечението на проводника.

Съединител #4 — Cage clamp S

Вариант на съединителя за проводници, практически аналогичен на гореописания продукт. Но конструкцията Cage clamp S все пак е малко по-различна. Особеността на модификацията «S» се проявява в възможността да се работи с клема от този тип без използването на каквито и да било инструменти на електромонтьора.

Освен това, наборният клемник на модификация «S» е предназначен за проводници с достатъчно висока твърдост – многожилни и едножилни. Също така е допустимо да се свързват към клемата проводници с метални накрайници.

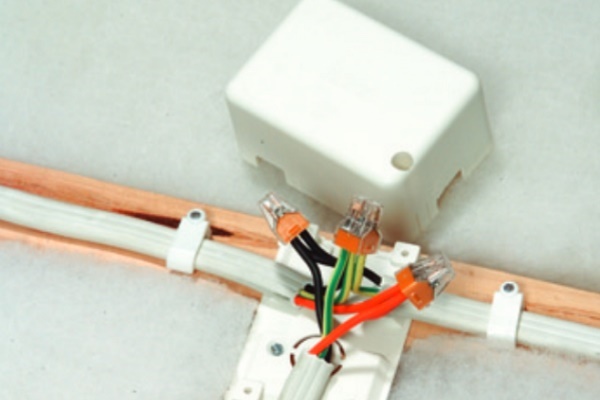

Работата с Cage clamp S е много проста: крайната (зачистена) част на проводника с известно усилие се вкарва до упор, след което съединението е установено.

Модифициран вариант на наборния съединител за проводници Cage clamp S (фиг. 3). Отличава се с по-удобна експлоатация. Позволява без особени усилия да се създаде съединение на проводници и също толкова лесно да се извърши демонтаж.

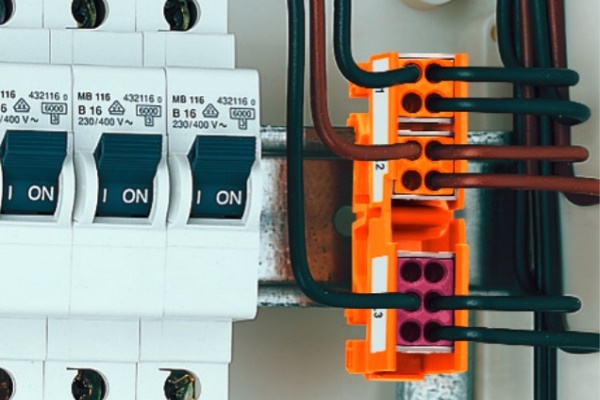

На съединителните клеми за проводници от серията Cage clamp S се е намерило място практически във всички модификации на групови многорядни клемници.

Удобно е да се прилагат при монтажа на множество слаботокови електрически линии. Въпреки това, затворената конструкция на Cage clamp S се прилага също успешно във вериги с високи токове.

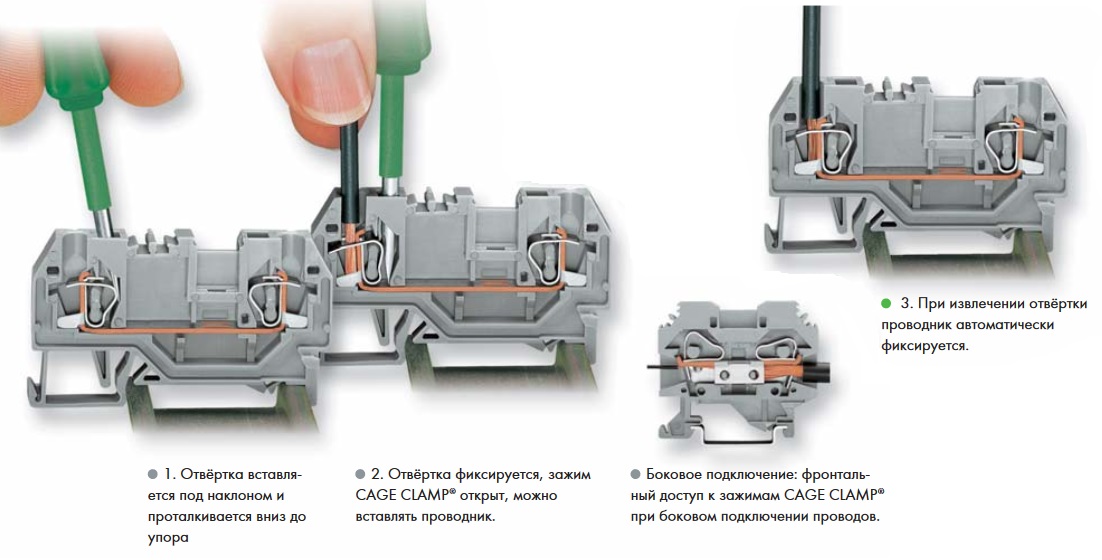

Тук е показан принципът на действие на клемниците от серията модифицирани конструкции «S». Стъпка по стъпка е изобразен процесът на изпълнение на съединение на проводници чрез използване на отвертка.

Има две модификации на напълно затворената в изолация конструкция «S». Едната предполага закрепване на проводника при отместване на пластината в челно направление. Другата е предназначена за изпълнение на страничен натиск с отвертка върху пружинната пластина.

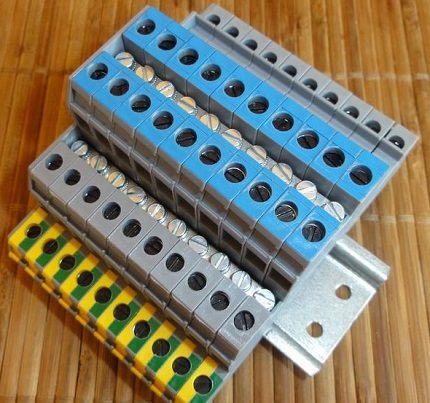

Винтови съединители на проводници

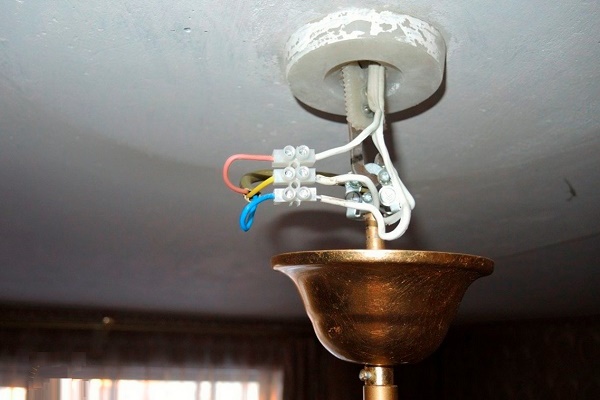

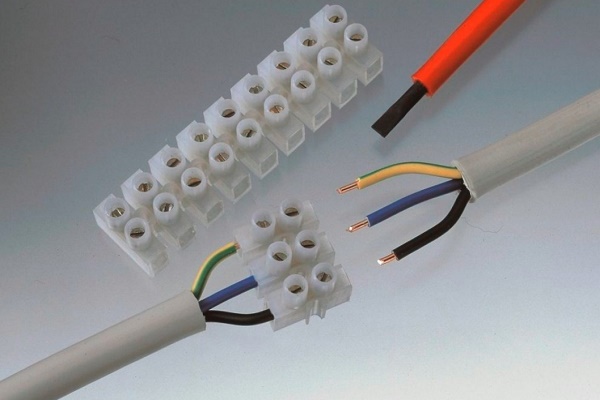

Широко разпространени в електрическото стопанство са винтовите съединители, които по същество са вариант на тръбно (муфтово) изделие. Те са изпълнени под формата на тръба с правоъгълна форма, но със заоблено (овално) дъно.

На горното плато на такава тръба има отвори с резба, в които се завиват стопорни винтове. Цялата конструкция е обвита в капронова изолация. За достъп до винтовете в тялото на изолацията са направени проходни канали. Има два вида такива клемници за свързване на проводници – единични и групови.

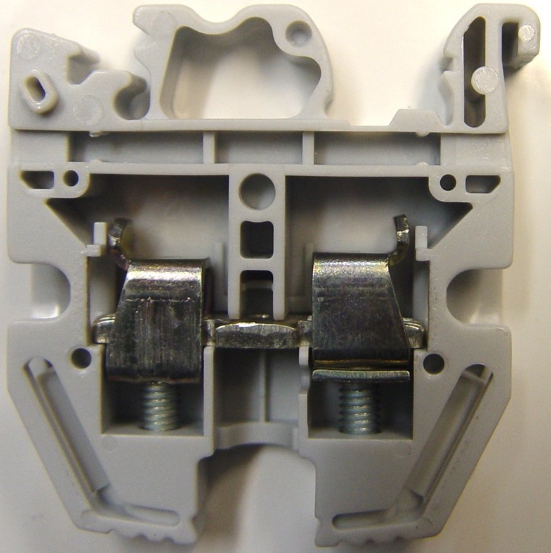

Конструкция (една от многобройните) на винтов клемник за свързване на електрически проводници. Вариант на свързваща муфа от затворен тип с възможност за монтаж на DIN-шина.

На винтовите клемници за свързване на проводници са присъщи:

• изразена механична якост;
• възможност за работа с кабели с напречно сечение до 25 mm;
• използване във вериги за слаби токове и силови.

Работата с този вид съединители не е сложна.

Крайните части на проводниците се вкарват вътре в месингова тръба и с отвертка се завиват стопорните винтове (обикновено два винта). От своя страна, винтовете притискат проводника към долната част на металната тръба.

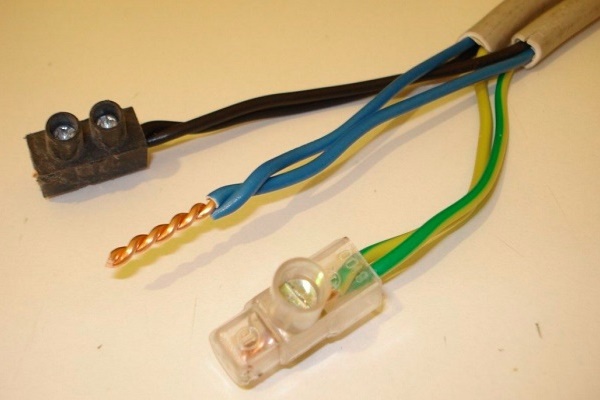

Освен клеми, за свързване на проводници съществуват алтернативни начини. Допълнителна информация относно използването на клемници и други методи без запояване е представена в тази статия.

Изводи и полезно видео по темата

Представеният видеоматериал ще разшири вашите знания за видовете клеми и начините за техния монтаж.

Електромонтажните работи рядко минават без прилагане на описаните аксесоари. Изглежда, че това са дребни детайли, от които лесно можете да се откажете, като замените технологичното свързване с обикновено усукване на проводниците.

Само че практиката по електротехника е отбелязала множество случаи, когато именно баналното усукване на проводници вместо надеждно клемно свързване води до трагични последствия.

Имате ли опит с използването на клеми за свързване на проводници? Или имате въпроси по темата? Моля, споделете вашето мнение и оставете коментари. Блокът за връзка се намира по-долу.
