Съединители за проводници: най-добрите видове конектори + на какво да обърнете внимание при избор на съединител

Електрическата мрежа на отделно взета къща представлява сложна система от проводници, електроуредби и защитна автоматична група. Най-уязвимите точки са местата на комутация на два и повече проводника.

Задачата на електромонтьора е да подбере и правилно да инсталира съединители на проводници, които ще отговарят максимално на характеристиките, ще изпълняват отлично своята функция и, най-важното – да осигуряват надеждност и безопасност.

Нека разберем какви видове съединители се използват най-често в бита, за какви работи подхождат тези или онези комутационни устройства, какви са особеностите на тяхното инсталиране. Освен това ще дадем практически препоръки за избор на подходящ тип конектор.

Класификации и изисквания на ГОСТ

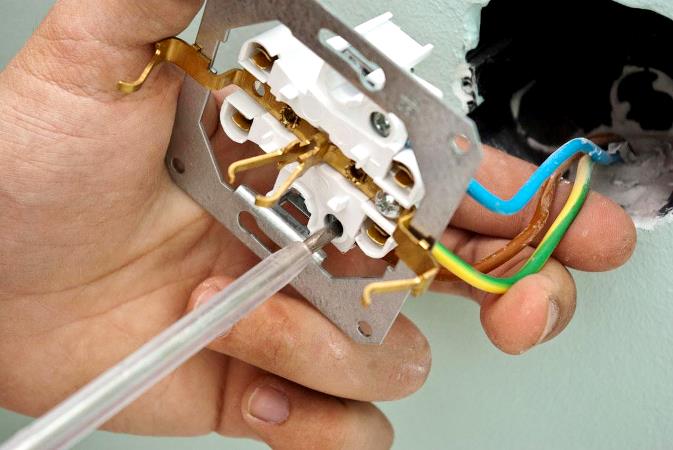

За съединители на проводници се наричат всякакви устройства, които служат за затваряне/отваряне на електрическа верига. Това могат да бъдат електроинсталационни изделия – контакти, ключове, както и метални шини и пластини, накрайници, клеми и клемници – колодки с няколко гнезда.

Ще се спрем на съединителите в по-тесен смисъл – на елементите, които създават разглобяеми и неразглобяеми съединения и осигуряват тяхната надеждност и функционалност – тоест на всевъзможни видове клеми, клемници и гилзи.

Най-простият пример за накрайник за многожилен проводник. Клемата представлява метална гилза-тръба, фиксирана в края на проводника с помощта на обтискни клещи.

Клеми се наричат както метални елементи за оформяне на краищата на едно- и многожилни проводници, така и малки пластини вътре в съединителните устройства – контакти, клемни колодки, патч-панели.

Клемите се различават по материал на изработка, форма и размери, но са сходни по предназначение – осигуряват механически здрава комутация на два и повече проводника, без електрически загуби и трудности при монтажа.

Класификацията на електрическите съединители е представена в ГОСТ 10434-82, където се дава информация за разделянето на класове (1, 2, 3) и на групи (А, Б). Също така контактните връзки, съгласно стандартите, се делят на разглобяеми и неразглобяеми, изискващи стабилизация или работещи без нея.

Някои препоръки могат да бъдат полезни не само на професионалистите, но и на домашните майстори, които самостоятелно оборудват електропроводката.

Например, там се говори за най-предпочитаните начини за свързване на алуминиеви пластини – чрез спояване или заваряване и на алуминиеви накрайници – чрез пресоване или заваряване.

Популярни в бита видове съединители

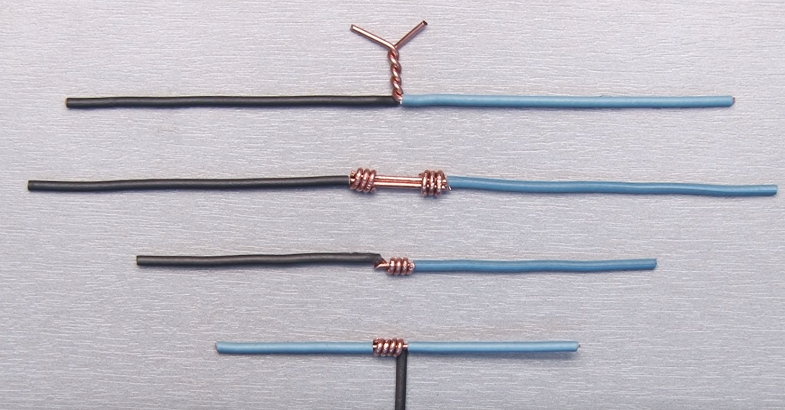

Комутацията на проводници чрез спояване или заваряване в бита се извършва все по-рядко. На тяхно място дойдоха специални устройства, които улесняват процеса на монтаж и съкращават сроковете на работа. Главното им предимство е достъпността за любители.

Например, за да свържете два проводника с клемник Ваго, не е нужно да знаете неговата конструкция или принцип на работа – важно е правилно да се извърши монтажът.

Нека разгледаме особеностите на изделията, които могат да бъдат полезни при необходимост от свързване на проводници без спояване по време на полагане на инсталацията или ремонт на електротехниката.

Кабелен тип клеми

За бързо осъществяване на разглобяеми връзки върху проводниците от едната или от двете страни се монтират кабелни клеми.

Те участват в различни електротехнически процедури:

• при свързване на индуктивни бобини;
• в източници на захранване, генератори и стартери;
• в намотки на трансформатори и двигатели и др.

Материалът и броят на жилата нямат значение: те се монтират на едножилни и многожилни проводници, изработени от алуминий или от мед. При това самите елементи се произвеждат в по-голяма степен от мед, никел, месинг или бронз.

Нека разгледаме 4 вида клеми, търсени за сглобяване на електросхеми.

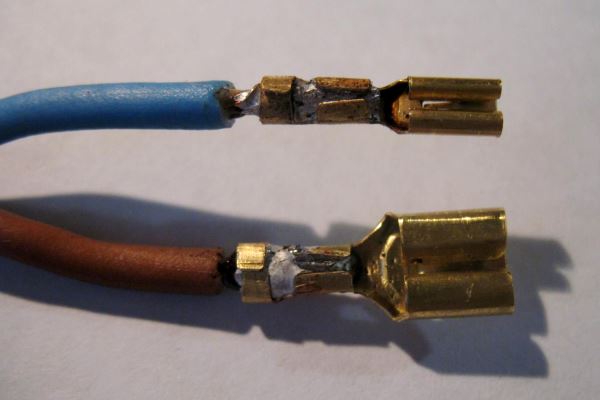

Вариант #1 – ножови

В продажба могат да се намерят разнообразни накрайници от месинг и никел, неизолирани и изолирани. Най-простите и по-евтини са неизолираните изделия, тяхната цена започва от 0,002 € за брой.

Ножови елементи могат да се срещнат, ако се разглоби ютия, нагревателно устройство или друг битов уред. Те влизат в състава на схемата и свързват два или повече проводника помежду си.

Този вид не се използва за оборудване на силовата разводка, например, в сглобяването на електрически табла те не участват. Най-често с ножови накрайници се пресоват многожилни проводници, напречното сечение на които е не повече от 6 mm².

Обвивката на изолираните изделия се различава по цвят, който зависи от изчислителната мощност на свързващата колодка или друг клемник.

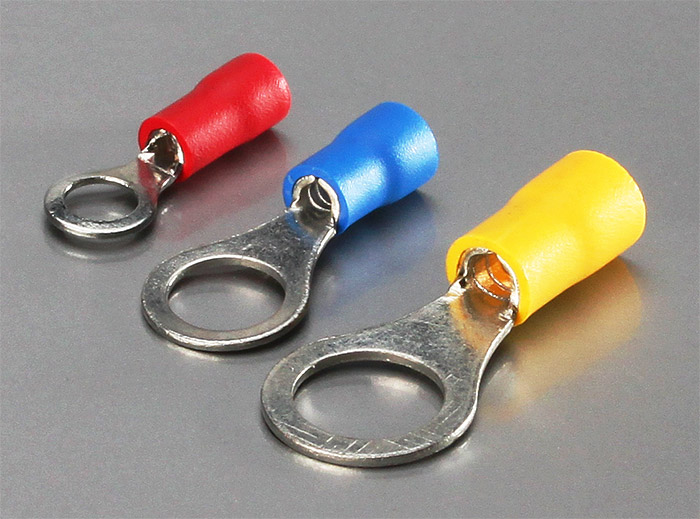

Вариант #2 – пръстеновидни

Формата на елементите е отразена в названието – те наподобяват затворен пръстен. Както и предишният вариант, биват изолирани и неизолирани. Плоската част на първите е поставена вътре в полимерна обвивка.

Свързването с пръстеновидна клема се счита за по-надеждно поради увеличаване на площта на контакт на плоския кръг с насрещната клема. Здравото фиксиране се осигурява с болтово или винтово захващане.

Крепежният винт се вкарва в „кръгчето“ на клемата, от обратната страна се завинтва гайка, след което вероятността за изплъзване на проводника от съединението е сведена до нула.

Материалът на изработка е алуминий, никел, мед, месинг. Пръстеновидните изделия се прилагат не само в слаботокови, но и в мощни силови линии с голямо сечение, под болт 27 мм и повече. Те се присъединяват към проводниците чрез запояване, заваряване или опресоване.

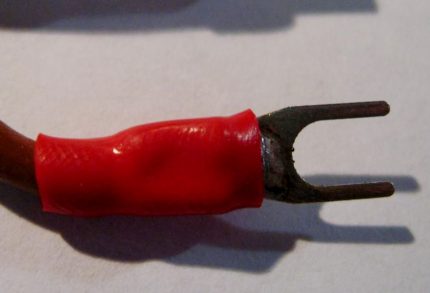

Вариант #3 – вилочни

Комутацията както на силови, така и на вторични вериги се осъществява и с помощта на вилочни накрайници, които по форма наподобяват вилка с два заоблени зъба. Клемите се закрепват или на устройства, или на шини с винтово съединение.

Тази форма, за разлика от пръстеновидната, е удобна, когато проводниците трябва често да се превключват или да се свързват само за време с последващо разединяване. За отстраняване на проводника не е необходимо напълно да се отвива винтът, достатъчно е леко да се разхлаби.

Въпреки това самото съединение е не по-малко надеждно от пръстеновидното, контактът благодарение на завития винт е достатъчно плътен. Накрайниците във форма на вилка подхождат за проводници със сечение до 6 mm², начин на закрепване – опресоване.

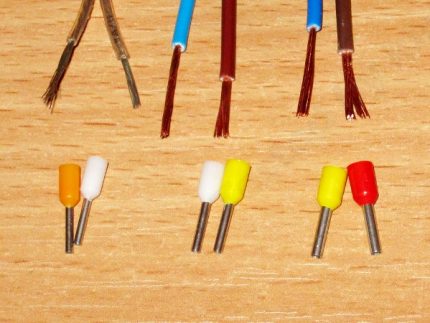

Вариант #4 – щифтови

Накрайниците във вид на щифтове се използват в разглобяеми съединения, които се отличават с маркировка: вилката се обозначава с буква «А», а гнездото – «В». Подходящи са за проводници с различно сечение, приблизително до 6,5 mm².

Самият елемент се състои от две части: метален открит щифт и изолирана част, към която се закрепва медният или алуминиевият проводник.

Към сечението е обвързана окраската на изолиращата обвивка: например, при някои производители полимерната част на клеми с до 2 mm² сечение е синя, а с по-голямо сечение – жълта.

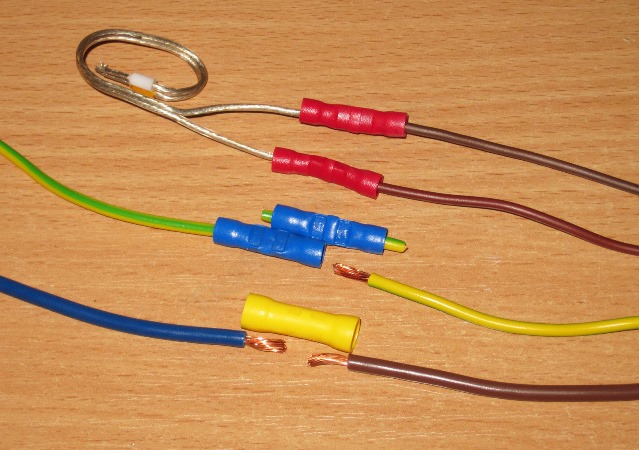

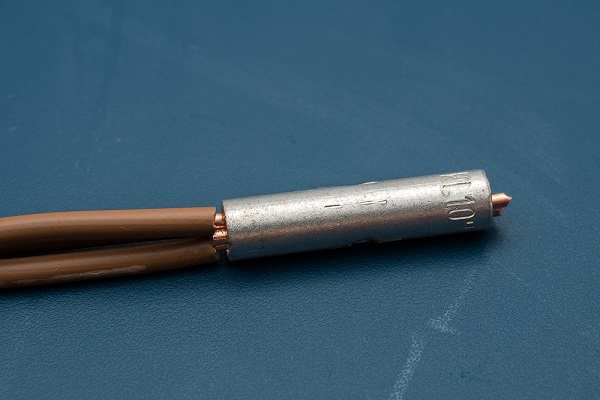

Гилзи за опресоване

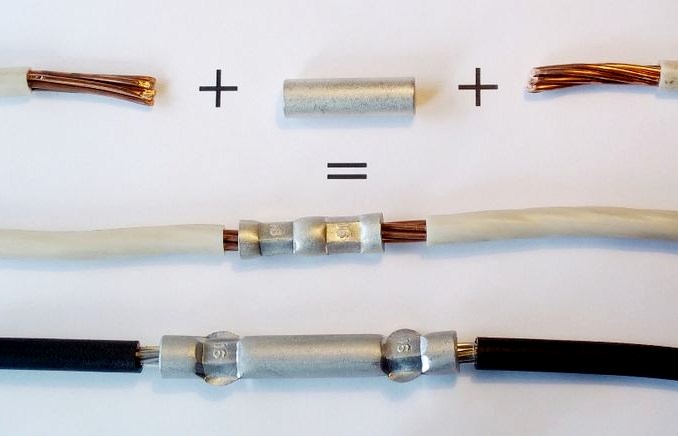

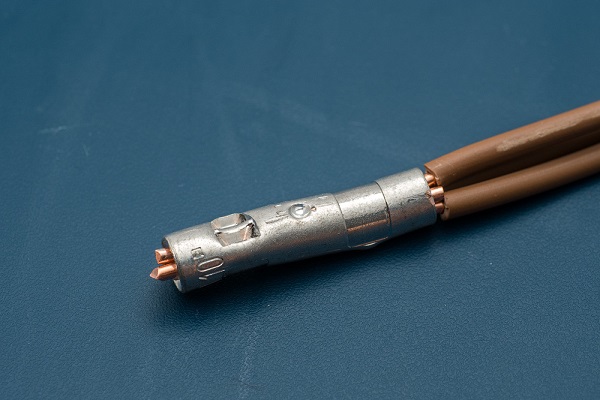

Отличен контакт между два и повече проводника осигурява начинът на опресоване, който се осъществява с помощта на метални гилзи с различен диаметър.

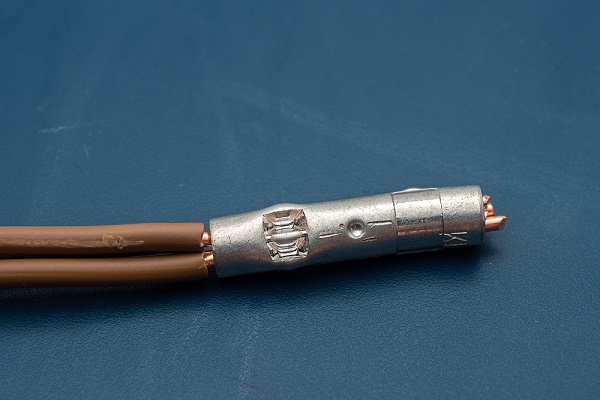

В резултат на операцията по пресоване със специален инструмент жилите се превръщат в монолитно, но вече неразглобяемо съединение.

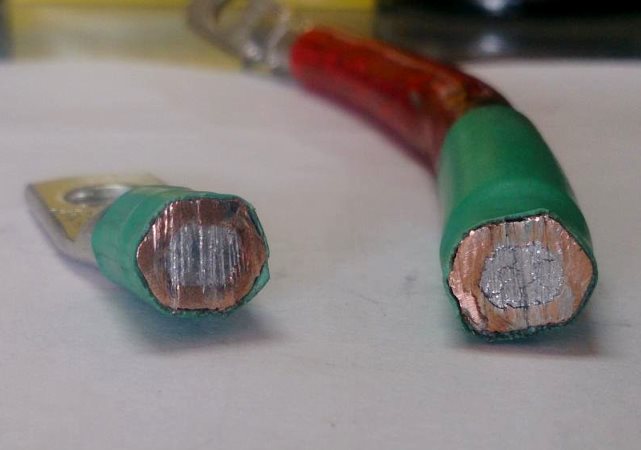

Опресованата гилза не може да бъде свалена, за да се разединят проводниците. Ако се разреже напречно, може да се види как жилите образуват единен монолит.

Ако е необходимо разединяване на срастнатите проводници, то трябва да се извърши механично разрязване и да се отстрани гилзата – вторично тя не може да се използва. От една страна, еднократната употреба и неразглобяемостта са недостатъци.

Гилзите като съединители имат и някои предимства:

• не разрушават проводниците, както същите винтови клеми, а правят съединението максимално здраво, не изгарящо;
• максимално защитават медните жици от контакт с влага и въздух, т.е. от окисление;
• създават надеждно съединение от механична гледна точка – то не може случайно да се разкъса.

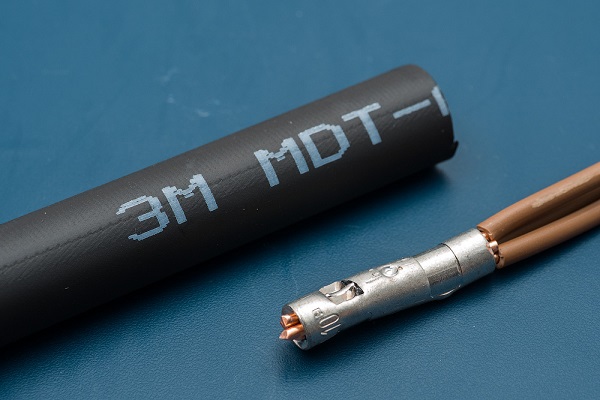

За кримпване се използва специален обжимен инструмент – клещи, които още наричат кримпер. Освен него може да ви послужи стрипер за премахване на изолацията и клещи за подравняване.

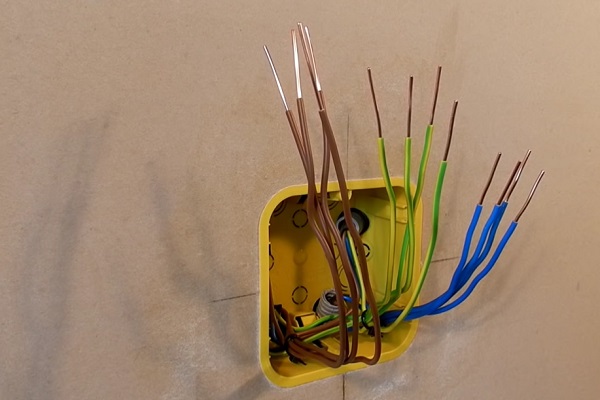

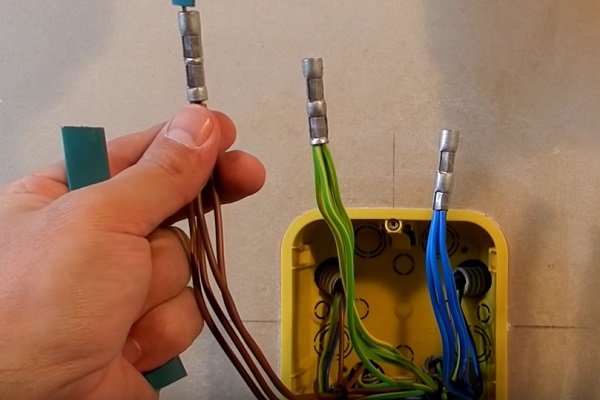

Ред на използване на гилзите:

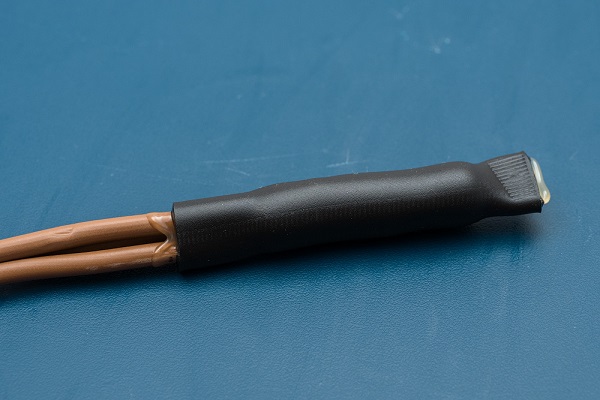

В резултат получаваме здрави, добре проводими ток неразглобяеми съединения, които не се деформират при нагряване и не се топят при скокове на напрежението в мрежата.

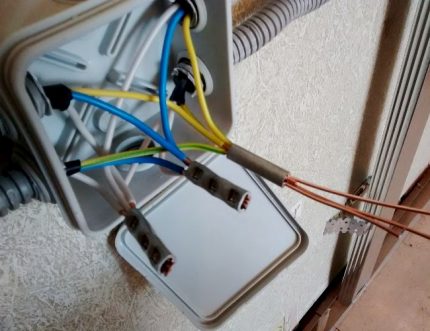

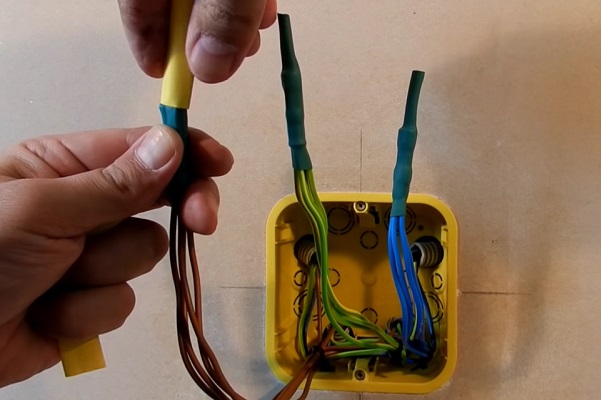

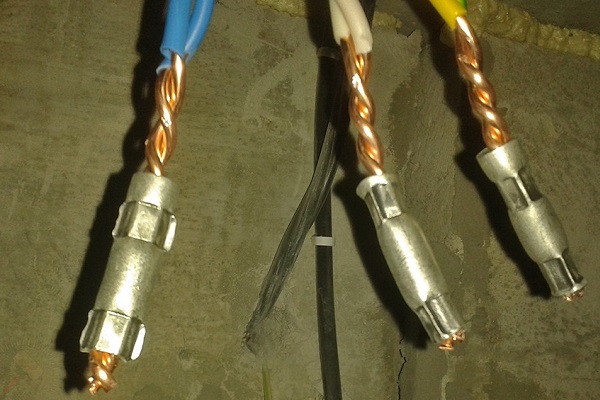

С гилзиране често се свързват силови проводници именно в разпределителни кутии, достъпът до които впоследствие ще бъде покрит с гипсокартон или друга облицовка

За най-надеждни се считат ГМ – медни гилзи без допълнителна обработка и ГМЛ – калаени медни гилзи, покрити със сплав от бисмут и калай. Вторият вариант е по-надежден, тъй като защитният слой предпазва от корозия и окисление.

За свързване на алуминиеви проводници и двата вида гилзи не са подходящи. За целта са предназначени специални ГА – алуминиеви гилзи. За свързване на мед и алуминий се използват ГАМ.

За най-добър вариант от съществуващите се считат ГСИ – изолирани изделия. При кримпване не се изисква допълнителна изолация, необходимо е само да се направи кримпване

Размерът на гилзата се подбира в зависимост от сумарното сечение на проводниците. Изборът е голям – например, на пазара са представени ГМЛ за проводници с сечение от 2,5 мм² до 300 мм².

Клемници – комутационни устройства

Клеморедите не са част от проводниците, както клемите, те по-скоро са устройства за комутация.

Те могат да свързват различни видове проводници:

• в изолация;
• с отстранена изолация;
• с монтирани клеми.

Видовият асортимент е голям, ще се спрем само на най-разпространените, достъпните и широко представените в магазините.

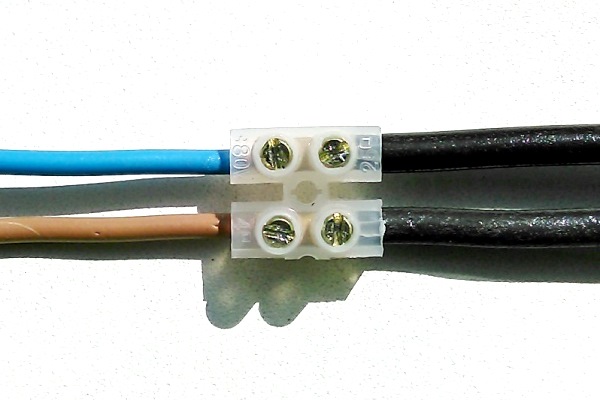

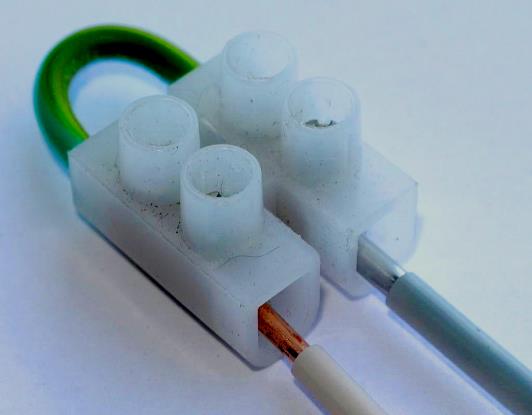

Вариант #1 – винтови клемни блокове

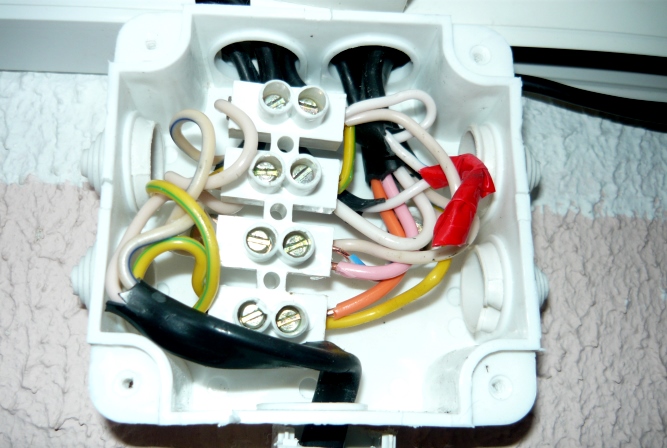

Електроинсталационни изделия, предназначени за свързване на сдвоени проводници, се наричат клемни блокове.

Те представляват диелектричен здрав корпус от пластмаса, вътре в който са разположени гнезда с клеми и винтови закрепващи устройства за проводниците.

За да се осигури комутация на двойка проводници, е необходимо краищата им да се вкарат в гнездата, разположени един срещу друг, и да се извърши фиксиране по винтов начин.

Клемните блокове се продават в големи блокове, които при необходимост могат да бъдат намалени. За целта трябва да се отреже необходимото количество двойни клетки със строителен нож. Например, за свързване на три двойки проводници в разклонителна кутия ще е необходима секция с 3 двойки гнезда.

Недостатъкът на използването на клемни блокове е, че те не осигуряват надеждна връзка. С времето винтовото закрепване се разхлабва, в резултат на което връзката отслабва.

Ако медта издържа на такова положение, то алуминият ще прегрява и ще искри. Изходът – редовна проверка и затягане на винтовите крепежи.

Още един минус на клемните кутии: те се прилагат само за свързване на проводници с една жила. Многожилните проводници се деформират и чупят в процеса на фиксиране, което води до прегряване.

Предимства на изделията: „напасване“ според броя на връзките, бърз монтаж, от инструментите е необходима само отвертка.

Какво да направите, ако е необходимо да свържете няколко многожилни двойки, а под ръка има само клемни блокове? Възможно е да се осъществи комутация с помощта на конектори за проводници – да се монтират клеми на краищата.

Идеално подхождат пресовани щифтови накрайници с подходящ за гнездата диаметър.

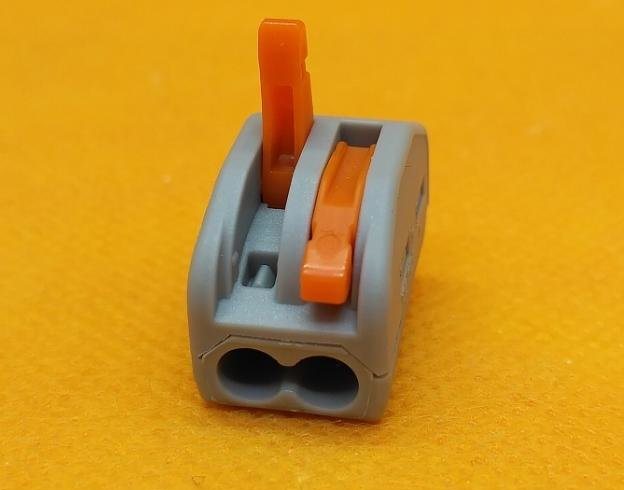

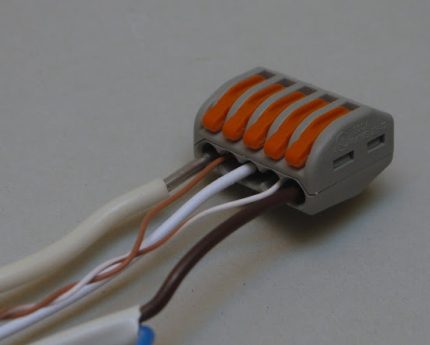

Вариант #2 – пружинни клемници

Съединителите с пружинен механизъм захващат един или няколко проводника и ги задържат, без да намаляват плътността на притискане.

Съществуват два вида „пружинници“:

• за еднократна употреба, осигуряващи неразглобяема връзка;
• за многократна употреба, които при необходимост могат да се разглобят.

Конструкцията на изделието е проста: вътре в полиамиден или поликарбонатен корпус, издържащ на високи температури, е закрепена стоманена, обработена с хромоникелова сплав, пружина. Клемата, с която се извършва свързването, е направена от лужена мед.

Демонтажът на проводника от многократния клемник се осъществява чрез натискане на лостчето, разположено на корпуса. Същото се използва, ако отново е необходимо да се извърши комутация.

Една от разновидностите на пружинните клемници е специално предназначена за монтаж под DIN-рейка, т.е. за оборудване на електрически табла и шкафове.

Пружинните съединители често се използват в битови условия, например за свързване на осветителни контури. Те могат да бъдат единични и блокови, състоящи се от няколко клемника.

Предимства на изделията:

• осигуряват надеждно свързване;
• осъществяват комутация на проводници от различни материали;
• имат ниско съпротивление;
• не изискват използване на специален инструмент;
• използват се многократно без загуба на функционалност.

Недостатъкът на пружинните елементи се състои в неспособността да поддържат мощни силови линии, достъпни са само малки токове.

Вариант #3 – самозатягащи се съединители

Скъпи, но изключително удобни за монтаж комутационни устройства. Вътре в корпуса е разположена притискателна плоча, която се задейства, ако проводникът се постави според инструкцията – до упор. Оголената част на жилото се притиска към лужената шина.

Конструкцията е изпълнена по такъв начин, че с времето съединението не отслабва и не губи своите качества. Това се подпомага и от здравите материали за изработка.

Недостатъкът на по-голямата част от самозатягащите устройства е еднократната им употреба. Съществуват обаче изделия с лостчета, които могат да се използват няколко пъти.

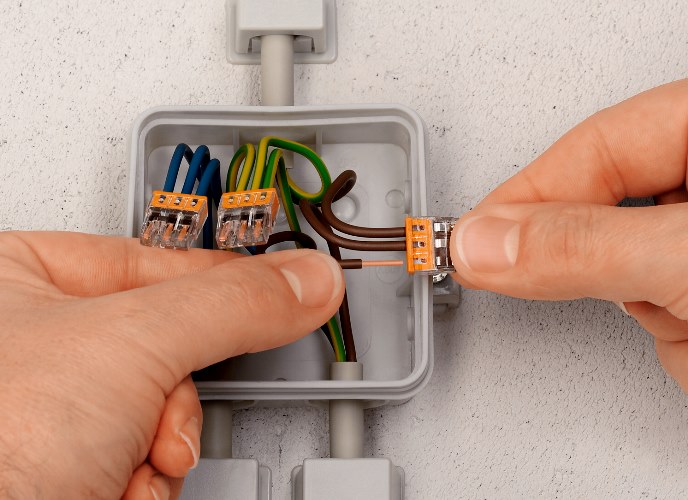

В продуктовата линия на съединителите Wago има няколко разновидности на самозатягащи клемници, които са се доказали от най-добра страна.

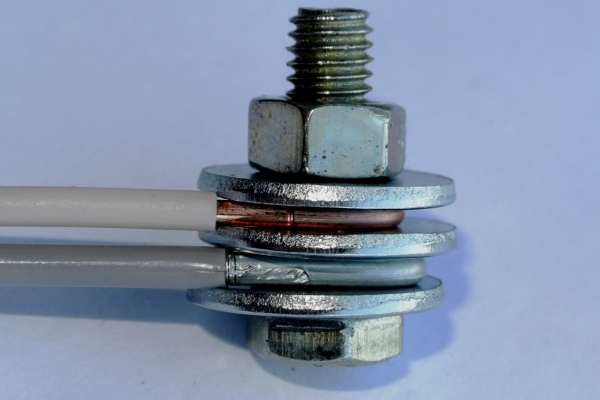

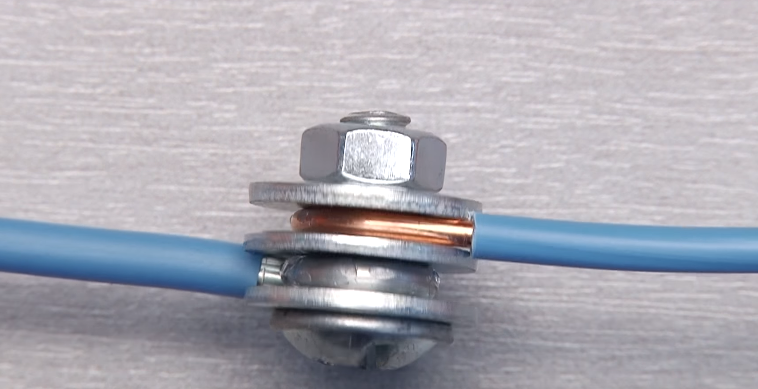

Освен изброените съединители за електрически проводници се използват:

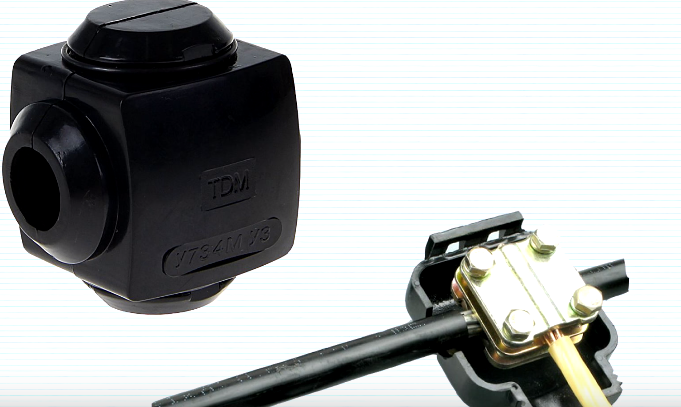

• ножови клемници – подходящи за комутация на проводници без отстраняване на изолацията;
• муфи – закрепват се с винтов начин.

Последният вариант на устройството се използва по-рядко.

Как да изберем необходимия съединител?

При избора на нужния тип конектор е важно всичко: марка, материал на изработка, диаметър на комутираните проводници. Не трябва да забравяме и токовото натоварване – дори най-надеждните клемници имат ограничения.

Професионалните монтажници ясно знаят какви съединители да приложат в дадена ситуация, докато любителите могат да сгрешат и да монтират неподходящ конектор. Нека разгледаме случаите, които затрудняват при избора.

Ако трябва да се постави съединеният участък във вода, то по-добре е да се извърши комутация чрез появане, след което всичко да се залее с термолепило и отгоре да се покрие с термоусадочна тръба.

Изводи и полезно видео по темата

Инструктаж за прилагане на различни видове съединители:

Подробно за гилзите и кримпващите клещи:

С какво са добри самозатягащите се клемореди:

Правилният избор на клеми и съединители осигурява безопасност, без която всяка електрическа мрежа не може да съществува. При наличието на инструмент може да се извърши свързване на проводници самостоятелно, като се използва подходящият тип конектор.

Особено лесни за монтаж са съединителите ВАГО, разбира се, при спазване на инструкцията за комутация.

Имате опит със свързване на проводници? Или искате да зададете въпроси по темата за избор и прилагане на конектори? Моля, коментирайте публикацията и участвайте в обсъжданията. Блокът за обратна връзка е разположен по-долу.
