Сглобяване на електротабло със собствени ръце: основни етапи на електромонтажните работи

Станалият отдавна обичаен електрически ток представлява своеобразна основа на жилищния комфорт и домакинския бит. Трудно е да си представим модерен дом без оборудване с електрически потенциал.

Но всички сложности на електриката започват да се проявяват едва в моментите, когато собствениците на апартаменти или къщи трябва да се сблъскат с това. Например, сглобяването на електротабло – на пръв поглед проста работа, а на практика се оказва доста сложен процес.

Освен това сложността се удвоява по отношение на самоуките електротехници, които не са достатъчно запознати с тънкостите на електромонтажа и електричеството като цяло. Затова нека разгледаме темата за сглобяване на електрическо табло, като една от стъпките в практиката на начинаещите.

Определение на понятието „електротабло“

Преди да бъде разгледан процесът на инсталиране на самото електрическо табло, както и процесът на неговото сглобяване, правилно е да се разбере самата тази система. На практика се използват различни интерпретации на името на таблото, но същността на конструкцията не се променя от различните наименования.

Предназначението, в този случай, е очевидно – да приема централизирания електрически потенциал и да разпределя този потенциал по отделни участъци от територията, по-специално територията на апартамента или жилищната къща.

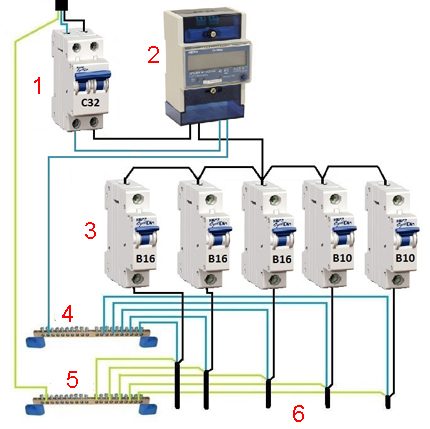

Схема на разпределение на електричеството (класически вариант): 1 – автоматичен прекъсвач на входа; 2 – уред за отчитане на електричеството (брояч); 3 – група секторни автоматични прекъсвачи; 4 – изолирана шина с винтови клеми за нулеви проводници; 5 – изолирана шина с винтови клеми за заземителни проводници; 6 – разпределение на енергията по сектори

Освен функцията на разпределение, инсталирането на електротаблото осигурява функционалност за защита на сегментите от участъка на мрежата чрез монтиране вътре в корпуса на шкафа на таблото автоматични прекъсвачи и други защитни устройства.

Също така схемата на конструкцията може да предвижда внедряване на контролни функции – монтаж на уреди, които изпълняват:

• проследяване на честотата на тока;
• контрол на нивото на напрежение;
• проверка на наличието на фаза и т.н.

Като правило, функционалността на електрическото табло се определя от нивото на сложност на електрическата мрежа, както и от технологичното (битово) оборудване, включено в състава на експлоатирания участък.

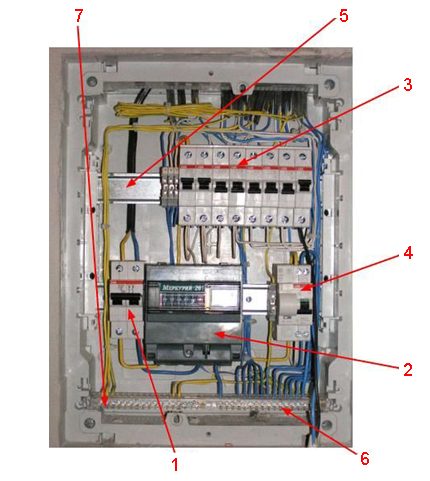

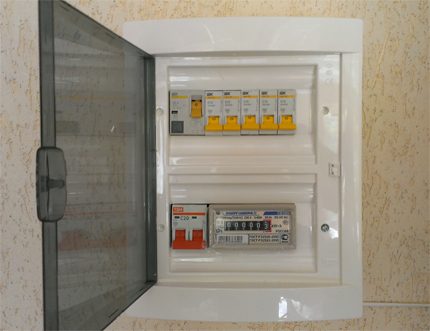

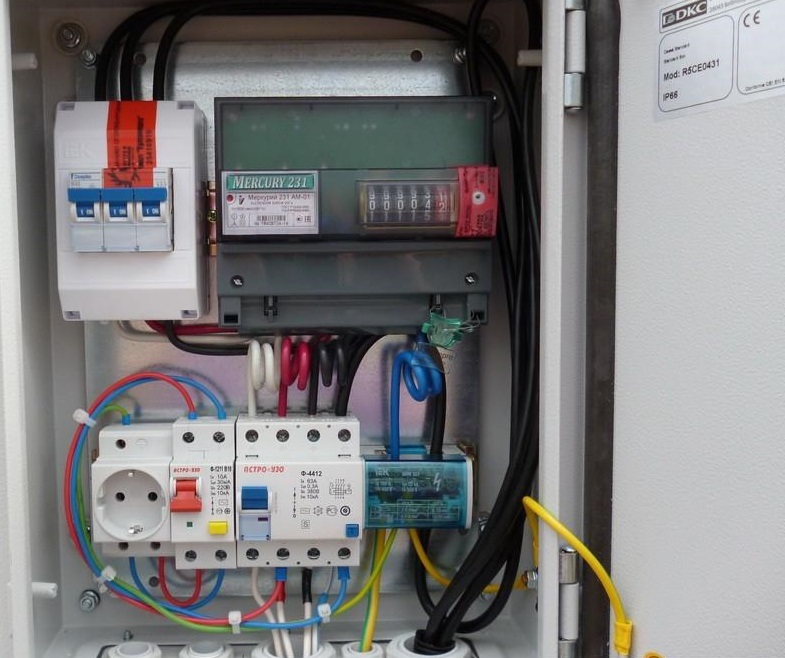

Вариант на битово електрическо табло в реално изпълнение: 1 – автомат за въвеждане на силовата линия; 2 – електромер; 3 – група секторни автомати; 4 – защитно устройство (УЗО); 5 – монтажна траверса (DIN-рейка); 6 – изолирана рейка с винтови клеми за «нула»; 7 – изолирана рейка с винтови клеми за «земя»

Въпреки относително малките размери на конструкцията, което е характерен признак на битовите мрежи, монтажът на домашното разпределително табло е важен процес, на който трябва да се обърне особено внимание.

Тук са недопустими връзки с ниско качество, прилагане на схеми на включване, които не са предварително изчислени, както и отказ от използване на надеждни заземяващи елементи.

Изчисления и изготвяне на схема

За да се разбере как да се сглоби битово електрическо табло, трябва предварително да се състави схема на такава конструкция. На свой ред, на съставянето на схемата предшестват изчисления, посредством които се подбира електрическата апаратура.

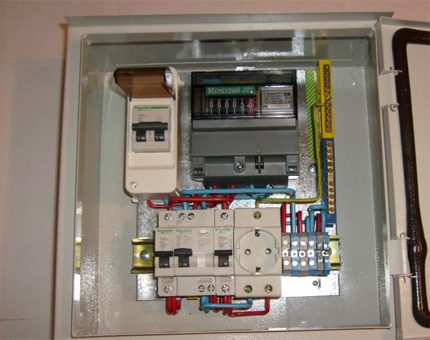

Успешен пример за разпределение на съставните компоненти вътре в електрическото табло за битово предназначение. Нищо излишно, рационално разположена апаратура, достатъчно свободно място.

Електрическите детайли, които съставляват вътрешното съдържание на електрическото табло, обикновено са представени от следния набор:

• автоматични прекъсвачи;
• предпазни колодки;
• контактни шини;
• пакетни превключватели;
• аксесоари, например, скоби, клеми, проходни втулки и др.

Въпреки относително ниските изисквания към битовия електромонтаж, в сравнение с промишления вариант, принципът на разпределение на енергията остава непоклатим. Тоест всяка група на потребление се изгражда като отделен сегмент от общата мрежа.

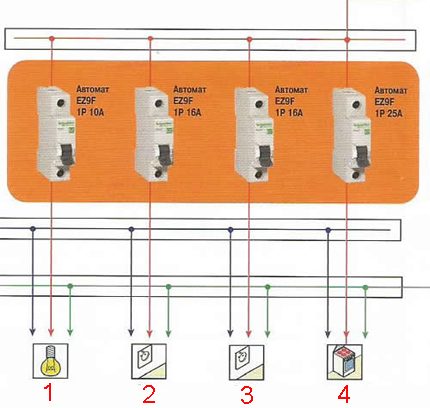

Пример за изчисление и подбор на автомати за всеки отделен сегмент на схемата: 1 – сегмент за осветление (автомат 10А); 2 – електрически контакти на една стая (автомат 16А); 3 – електрически контакти на втора стая (автомат 16А); 4 – битова електрическа печка (автомат 25А)

Дом или апартамент с модерно оборудване традиционно съдържат техника с достатъчно висока мощност. Например, електрическа печка, микровълнова печка, перална машина.

Оборудване от подобен клас се свързва с отделна група, когато се извършва монтаж вътре в разпределителното табло. Съответно, тази група изисква устройство на индивидуален възел за комутация и блокировка.

За такава група се прави сумарно изчисление на консумираната мощност с отчитане на коефициент на запас на якост. С други думи – взетите от паспорта данни за мощност на електрическите машини се сумират.

Към получената сума се добавя запас на якост – приблизително 30% от получената сума. В резултат има стойност на мощност, по която се подбира електрическа апаратура за монтаж на възела на групата – пакетник, комутиращ автомат, предпазна колодка.

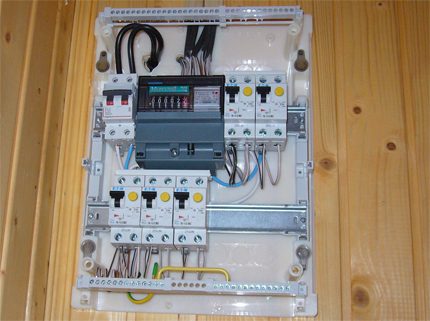

Естествен вид на пример за сглобка вътре в битов електрически табло, където е организирано разпределение на енергия по сектори в зависимост от консумираната мощност и предназначението на сектора

По аналогичен начин се създава всяка друга група на отделен сегмент от мрежата, например отделно за контакти, за осветление, за система за топъл под и др.

За стандартни апартаменти създаването на голям брой групи не е актуално. Тук обикновено се ограничават до две, максимум три групи. А за крайградски имоти мултигруповите схеми са напълно обичайно явление.

Поетапен процес на монтаж

Монтажните работи и сглобката на таблото могат да се извършат самостоятелно. Но за това са необходими знания и електромонтажни умения.

Освен това, свързването на електрическото табло към електропреносните линии е възможно само от професионален електротехник, който има съответния достъп за извършване на тези работи. Самоволното свързване е опасно за здравето и живота и води до големи проблеми, включително глоби.

А подготовката на кутията, закупуването на необходимите автомати и други компоненти могат да се направят самостоятелно. Как да направим това правилно, ще разгледаме по-подробно.

Етап #1 – подготовка за инсталиране на шкафа

Инсталирането „от нула“ обикновено предполага наличието на вече подготвена от строителите ниша в стената и изведени в областта на тази ниша всички електрически кабели и проводници, принадлежащи на апартаментната (домашната) схема.

Изглежда такъв „пейзаж“ обикновено като изрязана в стената правоъгълна ниша, на която на първо място трябва да се избере шкаф с подходящи размери.

Търговският пазар предлага готови електротабла с различни форми и размери. Освен това през последните години се отбелязва „нашествие“ на електрически шкафове, направени на основата на пластмаса. Интересен по дизайн вариант за апартаменти от самозагасваща пластмаса.

Ако обаче подготвеното място отсъства, ще трябва да се направи ниша със собствени ръце или да се приложи монтаж от стенен тип.

Във втория случай се прави разчертаване на мястото за инсталиране с отчитане на габаритните размери на електрическото табло. По принцип това са стандартни строителни работи, които не представляват особени трудности.

Шкафовете за електрическо табло се сглобяват от материали здрави и устойчиви, но относително леки.

По правило за изработването на кутията се използва:

• тънкостен (1-1,5 мм) листов метал;
• метални съединителни ъгълчета;
• винтове и гайки.

В повечето случаи се закупува готова кутия, тъй като асортиментът в продажба е огромен, включително пластмасови изделия. Класическата форма на конструкцията е правоъгълник или квадрат.

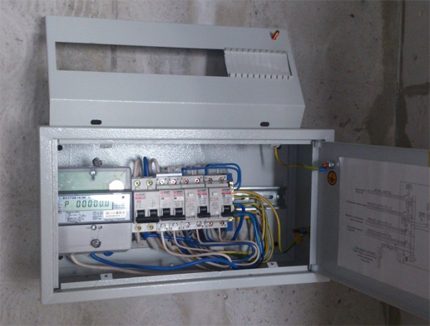

По-надеждна конструкция на кутия за табло, фабрично изпълнение, изработена от тънкостен листов метал. Този вариант на конструкцията е по-надежден в сравнение с пластмасовите изделия.

Остарелите конструкции на шкафове предвиждаха монтиране върху вътрешната страна на задния панел от диелектрични материали (ебонит, текстолит и др.), където се закрепваше електрическата апаратура. По принцип такава схема за битови нужди е допустимо да се прилага и в съвременни условия.

Етап #2 – вътрешно запълване на електрошкафа

Съвременното устройство е малко по-различно. Шкафът се изработва изцяло от метал, а отвътре, на задната стена, се монтират и метални траверси (DIN-рейки).

Върху тези траверси се „поставя“ цялата техническа апаратура:

• автоматичен прекъсвач;
• УЗО;
• превключвател;
• други електроинсталационни изделия.

Съгласно съвременните стандарти всеки от горепосочените елементи е предвиден за монтаж на DIN-рейка. Също така е полезно да се надпишат всички устройства, монтирани на рейката, и допълнително да се състави схема с надписи на всички консуматори на електроенергия в апартамента/къщата.

Разбира се, може да се отклони от тези правила, като се има предвид, че монтажът върху траверсите просто осигурява удобство при инсталиране/сваляне на апаратурата. Но тогава трябва да се обмислят варианти за надеждно закрепване.

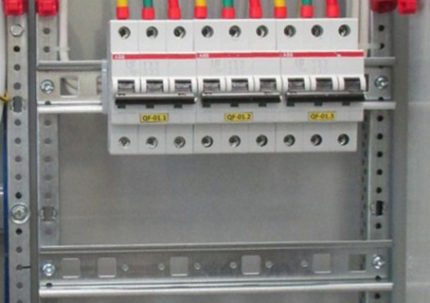

Почти всички съвременни конструкции на електрически табла са оборудвани със специални траверси (DIN-рейки), на които без използване на винтове се монтира цялата апаратура на таблото.

Освен DIN-рейките, отвътре, обикновено в долната част, се монтират една-две изолирани пластини с винтови клеми – шина за нулеви и заземителни проводници. Допълнителни шини могат да се използват за контактни групи на нисковолтова апаратура – релета, модеми и др.

Препоръчително е кутията на електрическия шкаф да бъде просторна, доколкото позволяват размерите на изрязаната в стената ниша. Апаратурата вътре трябва да се разположи рационално, така че да е удобно да се обслужва и сваля при евентуална замяна.

Тоест, отново, изчислението на необходимото пространство за монтаж на компонентите трябва да предшества сглобяването на кутията. Всеки електрически шкаф трябва да бъде оборудван с вратичка и ключалка.

Етап #3 – изпълнение на въвеждането на проводниците

Доведената захранваща линия, както и проводниците и кабелите, изведени непосредствено от апартамента (къщата), трябва да се вкарат вътре в сглобения шкаф. Съответно ще е необходимо наличието на достатъчен брой отвори на горната и долната страна на кутията.

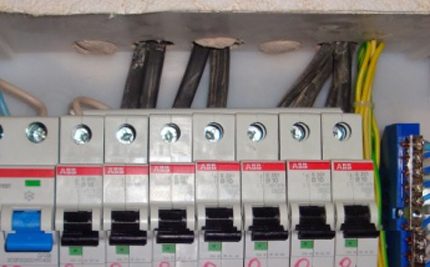

Диаметрите на отворите трябва да осигуряват свободно протягане на кабелите (проводниците). При това всеки отвор трябва да се оборудва със защитен изолиращ пръстен (гума, пластмаса).

На техниката на ввода на кабела на централизираното захранване и на кабелите, отклонявани към схемата на апартамента (къщата), трябва да се обърне особено внимание. На картинката е грубо нарушение, когато кабелите са пропуснати в отворите на таблото без защитни изолиращи пръстени

На входа и изхода на кабела, като правило, се монтират притискащи скоби, посредством които проводникът се закрепва надеждно към стената на шкафа при вътрешен монтаж и/или към опорната плоча (пластина), на която е закрепен шкафът при външен монтаж.

Също така на страничната или долната стена на конструкцията се прави интерфейс на заземителната шина. Пробива се отвор за болтово съединение или се използва готов такъв, ако такъв е предвиден на корпуса на бокса. Към това съединение в процеса на монтажа се подвежда заземителната шина.

Етап #4 – закрепване на таблото на стената

Всички гореописани действия е по-удобно да се изпълняват извън зоната на основния монтаж. А именно:

• сглобяване и подготовка на шкафа;
• монтаж на траверсни релси (DIN-рейки);
• разполагане и закрепване на нулевите шини;
• подготовка на проходните отвори;
• разполагане на комуникационната апаратура;
• инсталиране на вратичката и ключалката.

Опитните електромонтажници съветват да се закрепи в определената област на строителната ниша вече подготвен, сглобен и дори частично оборудван кутия.

Строителният проект обикновено предвижда ввод на анкери за закрепване на електротаблото. Ако такива липсват, трябва да се подготви надеждна основа за крепежните елементи.

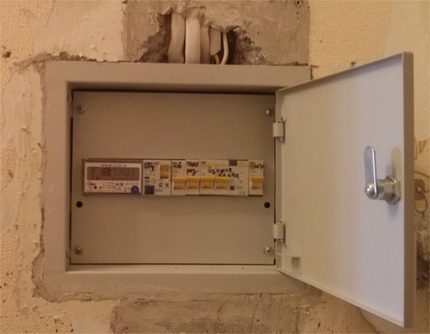

Един от широко разпространените начини за устройство на електрическо табло – в стенова ниша, когато след поставяне на металната кутия върху здрави анкери, последващото сглобяване и тестване на схемата, корпусът отвън допълнително се обмазва със строителен разтвор

Вариантите за изработка на анкерни елементи са много. Например, прост начин – инсталиране на чифт достатъчно мощни метални ъгълници вертикално или хоризонтално, на разстояние равно на височината или ширината на шкафа. Директно към ъгълниците се прикрепва електрическият шкаф.

Етап #5 – свързване на уредите към електромрежата

След това се извършва пълно оборудване на таблото с необходимата електрическа апаратура, вкарват се вътре всички работни кабели и се свързват съгласно съставената схема.

Последно в областта на електрическото табло се извършва ввод на силовата линия с последващо свързване към входния пакетен прекъсвач. От пакетния прекъсвач централизираната линия се свързва вече към входния автоматичен прекъсвач.

Преди да подадете захранване на входния автомат (да включите пакетния прекъсвач), трябва внимателно да проверите всички извършени по-рано свързвания.

Преди подаване на напрежение всички групови прекъсвачи се поставят в положение „изключено“. Едва след включване на пакетния прекъсвач и входния автомат последователно, като се започне от апаратурата с малка мощност, се включват груповите автомати.

Изводи и полезно видео по темата

Видеоклип, който показва работата по сглобяването на електротабло „от нулата“, – е действена помощ за начинаещия електротехник.

Препоръчително е да се запознаете с видеоинструктажа, за да обогатите по този начин значително личната си съкровищница от знания:

Да се изработи електрическо табло със собствени ръце е напълно допустимо. Друг въпрос е дали има смисъл, като се има предвид разнообразието от готова продукция, присъстваща на пазара. Може да се подбере кутия с всякаква конфигурация – за най-различни строителни проекти.

Но за да се извърши качествено и правилно сглобяването на таблото, включително монтажа на автомати, електромер, ключове и друго оборудване, са необходими знания и немалък електромонтажен опит.

А за въвеждане на захранващата линия и свързването на потребителите към нея ще е необходим професионален електротехник с разрешение за извършване на този вид работи.

Ако имате необходимите знания или ви се е налагало да сглобявате електротабло със собствени ръце, моля, споделете ценен съвет с нашите читатели. Разкажете, може би съществуват някакви тънкости, които не сме споменали в този материал? Оставете коментарите си в разположения по-долу блок.
