Кутия за електрически автомати: видове боксове и техните особености + нюанси на избора и запълването на кутията

При обзавеждане на апартаментна или домашна мрежа се налага да се сблъскваме с избора на електрооборудване. И ако да изберем контакт не е толкова трудно, то покупката на кабел, автомат или електротабло изисква знания и предварителни изчисления.

Дори обикновена кутия за електрически автомати да се придобие не е лесно – толкова широк е асортиментът на съвременните предложения. Предлагаме да проучим разнообразието от варианти и да разгледаме критериите, най-важните при избора на бокса.

Предназначение на боксовете за автомати

Пластмасовите и металните кутии изпълняват същата функция като разпределителните табла – организират работата на електрооборудването, служат за електромонтаж на защитни устройства. В специалната литература могат да се срещнат и други наименования: бокс, кутия, табло, панел.

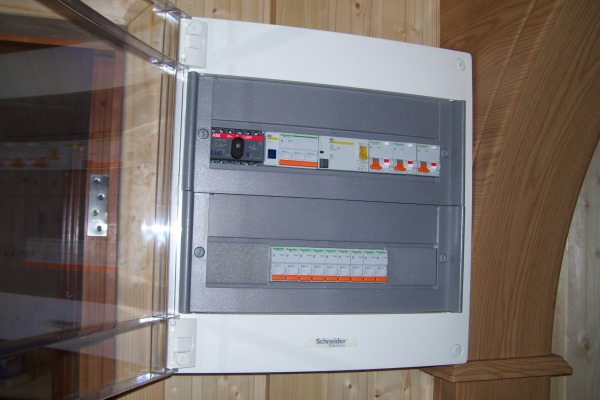

Основният «пълнеж» за запълване на бокса съставляват електроавтомати, но до тях могат да се разположат и други защитни устройства – УЗО и дифавтомати.

В продажба няма изделия с предварително инсталирано оборудване. Нисковолтовите боксове се продават празни, а автоматичните защитни устройства се подбират с оглед на особеностите на мрежата и се инсталират съгласно избраната схема.

Големите кутии съдържат индикатори, прекъсвачи, таймери, диференциални релета. Но за оборудване на мрежата на частна къща или на един апартамент инсталирането на допълнително оборудване не е задължително.

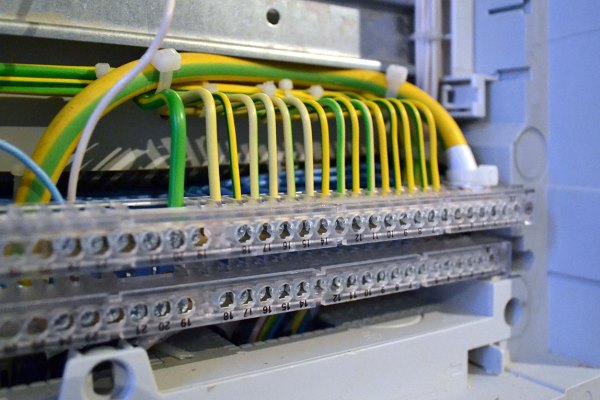

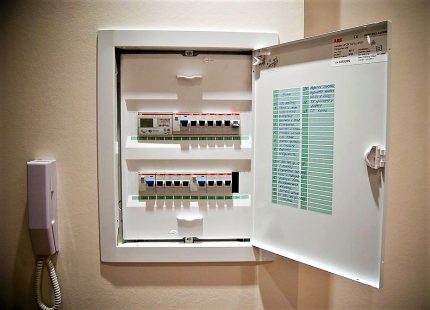

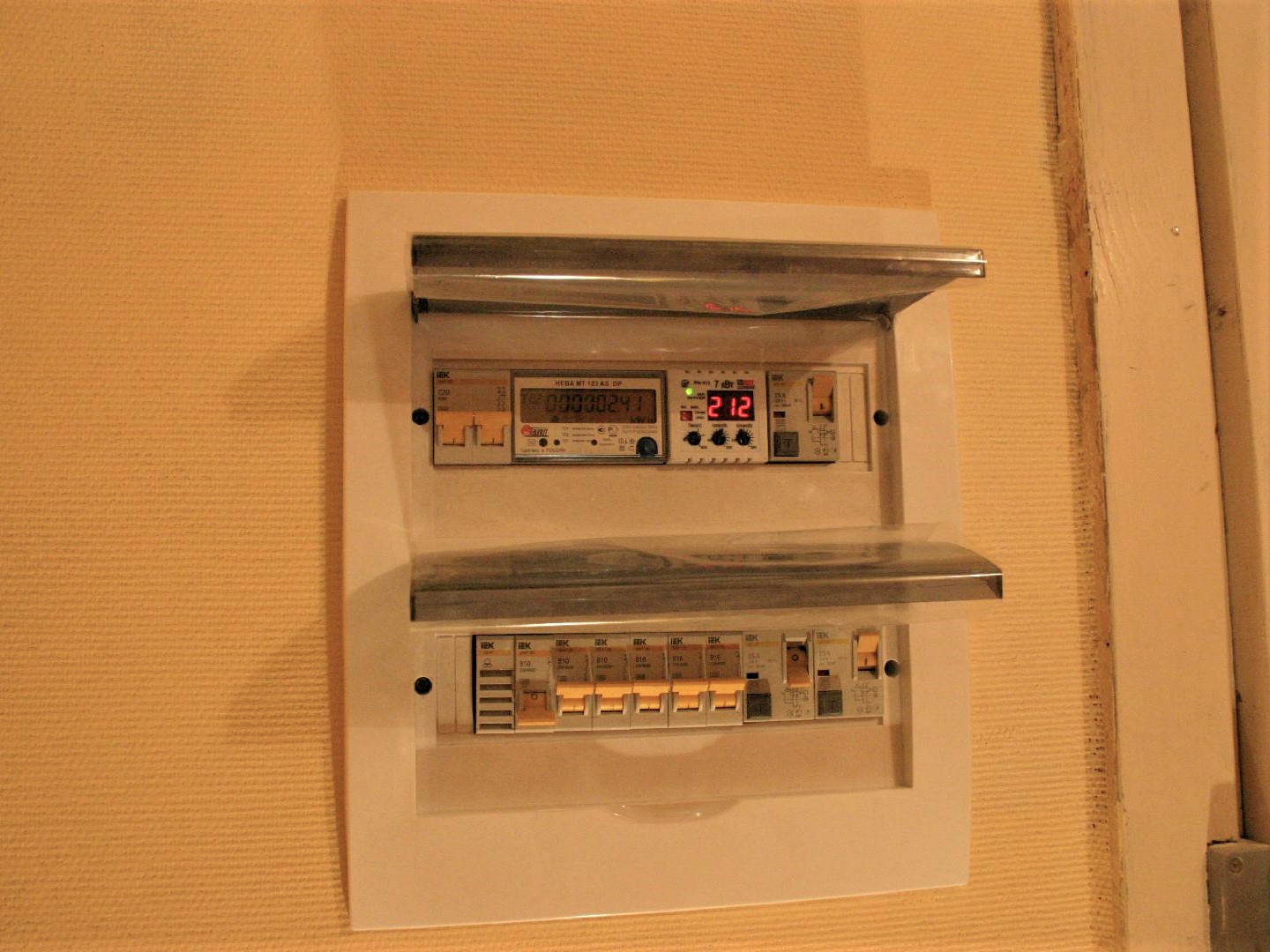

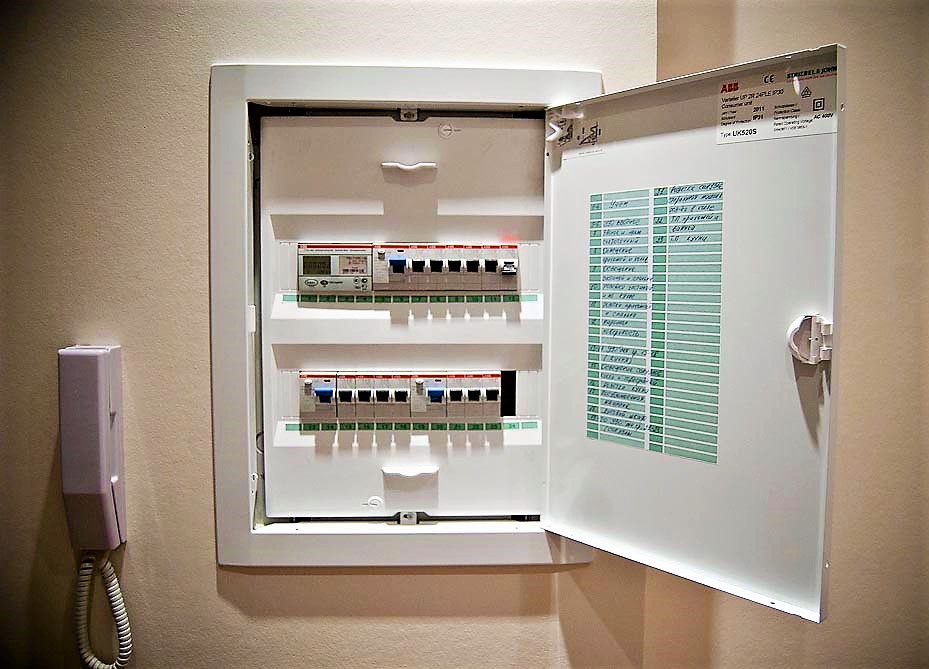

Ако освен защитното оборудване вътре в кутията се инсталира електромер, то таблото преминава от разред разпределителни в категорията на отчетно-разпределителните.

Боксовете се монтират в апартаменти, на етажни площадки, а също и на улицата, ако е необходимо свързване към електромагистралата на частна къща. Те са разнообразни по конструкция, сглобяване и изпълнявани функции.

Видове оборудване по ГОСТ

Съгласно законово приетите документи, както малките боксове за 2 модула, така и големите разпределителни шкафове-станции се отнасят към разпределителните табла, отговорни за свързване на електрическите групи. Със стандартите можете да се запознаете в изданието ГОСТ 32395-2013.

Таблата се делят на апартаментни боксове и етажни – по мястото на монтаж. Следващото деление – на разпределителни и отчетно-разпределителни. Вторите се отличават с монтирането на електромер.

По този начин могат да се обособят две големи категории:

• апартаментни – групови и отчетно-групови;
• етажни – разпределителни, отчетно-разпределителни, отчетно-разпределително-групови.

По начина на монтаж всички изброени видове биват стенни или вградени в специално подготвена ниша.

Ако стенният бокс просто се закрепва с дюбели на стената или преградата, то за вградения шкаф е необходимо да се изреже или издълбае ниша с определена дълбочина.

Разпределителните кутии са защитени от поразяване с електроток. По този показател те могат да се отнасят към I или II клас.

Някои етажни изделия са оборудвани със специални отделения за слаботоково оборудване. Апартаментните боксове биват с апарат на входа и без него, предназначени за еднофазна или трифазна верига.

Конструктивни особености на електрокутиите

Електротехническите изделия се различават не само по размерите на корпуса. Те се произвеждат съгласно изискванията, посочени в ГОСТ.

Ако оборудването е от чуждестранно производство, то то също трябва да отговаря на руските стандарти, в противен случай контролиращата организация просто няма да разреши свързването на апартамента/къщата към захранващата електромагистрала.

Външно конструкцията е проста – това е изделие с правоъгълна форма с отвори за закрепване и вратичка, която просто се зацепва или се затваря с ключалка.

Ако вътре са монтирани само автоматични прекъсвачи, не е задължително да се затваря вратичката с ключалка. Но предпазните уреди и устройства за изключване изискват задължително заключване на бокса.

Основни части на кутията за автоматични прекъсвачи:

Задължителни са конструктивните елементи, предназначени или за окачване на кутията на повърхността на стената, или за вграждането ѝ в ниша.

Технически характеристики на кутиите

Когато избирате кутия за апартамент и къща, трябва да вземете предвид броя на автоматите и другото електрооборудване, което се планира да се инсталира за защита на електрическата мрежа.

Основен ориентир трябва да бъде схемата с посочване на устройствата, обединени в групи. Освен това трябва да се определите с типа на кутията, точния размер, класа на защита и номиналните стойности.

Клас на електроизолация и защита

Всички електротехнически изделия, включително и тези, които се използват в бита, трябва да бъдат защитени от поразяване от електрически ток. Това се отнася и за кутиите за автомати.

Когато изключвате автоматичното устройство или сваляте данни от измервателния уред, собственикът на апартамента трябва да бъде уверен в своята безопасност.

Съгласно ГОСТ 12.2.007.0-75, съществуват пет класа на защита, от 0 до III.

Всички електрокутии се отнасят към I или II клас на електроизолация:

• I клас – метални кутии с работна изолация и 1-2 заземяващи елемента;
• II клас – пластмасови кутии с усилена изолация без заземяващи елементи.

Класът на електроизолация задължително се посочва в техническата документация на новото изделие. Също така трябва да се вземе предвид мястото на инсталиране и, в зависимост от него, да се избере кутия със степен на защита от прах и влажност – от IP44 до IP65.

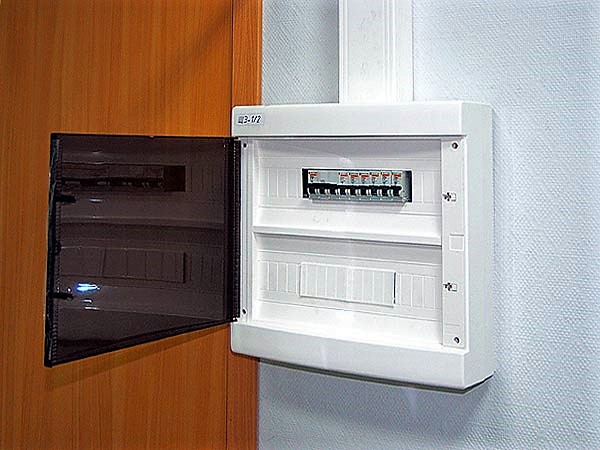

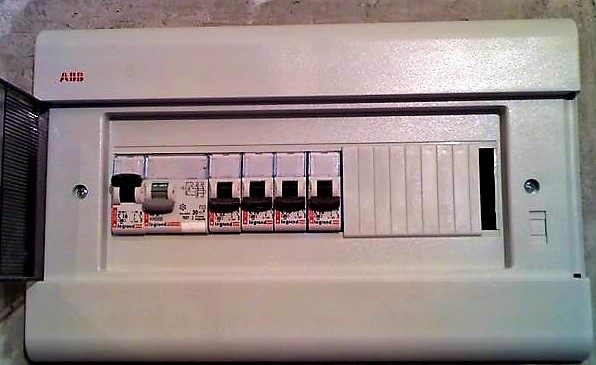

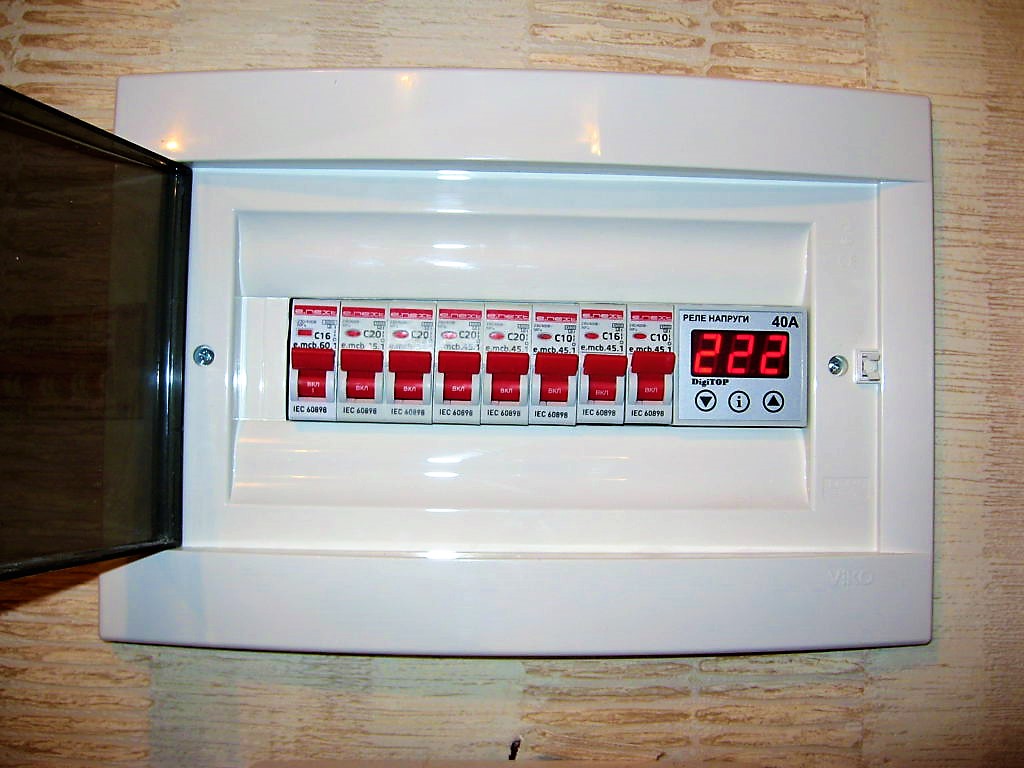

Образец на пластмасова кутия за автоматични прекъсвачи, отнасяща се към II клас на електроизолация. Основният изолиращ елемент – пластмасов корпус, който не пропуска електрически ток.

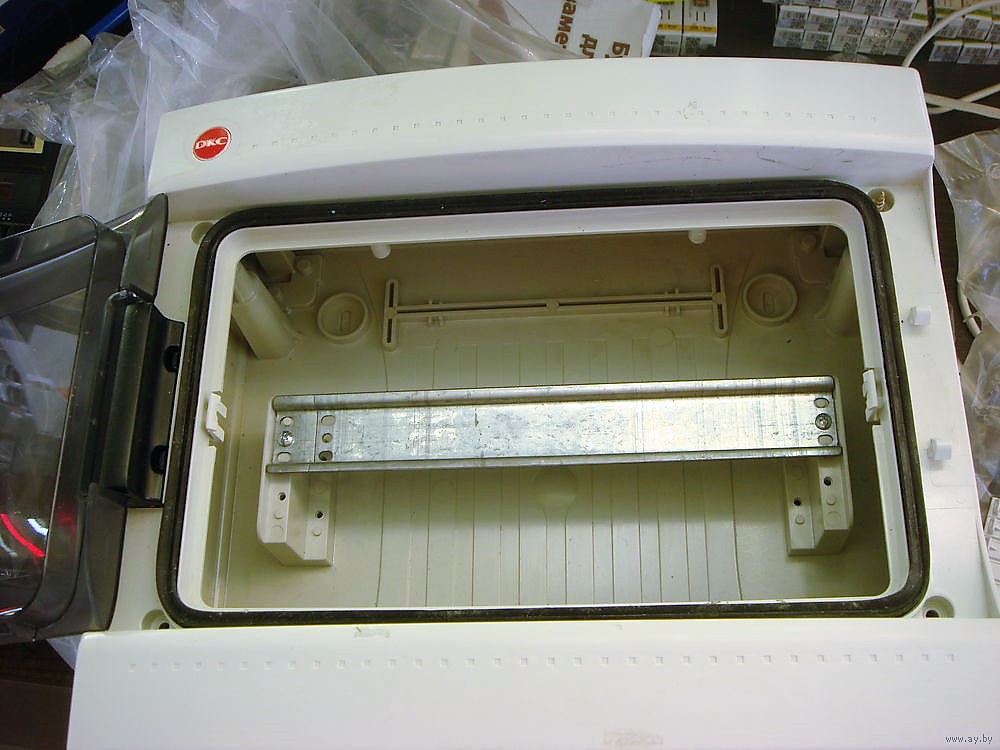

Ако кутията с автомати е инсталирана в коридора, достатъчна е най-ниската степен на защита, но кутиите за външна употреба трябва да имат маркировка не по-ниска от IP54.

Според правилата за инсталиране, кутиите за електроустройства не могат да се монтират в кухнята, в банята, в комбинирания санитарен възел, в пристроения басейн – тоест във всяко помещение, където влажността е над нормата.

Материал за изработка на корпуса и детайлите

Съществуват 2 вида изделия според материала на изработка: пластмасови и метални.

Съгласно стандартите на ГОСТ, материалът на производство трябва да бъде устойчив на различни видове въздействия, които могат да се случат по време на експлоатация: механични, топлинни, електрически.

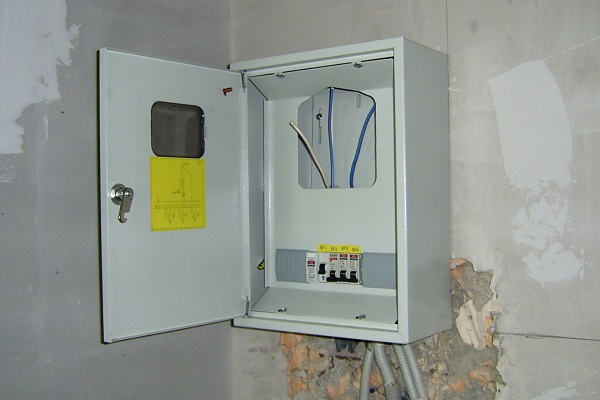

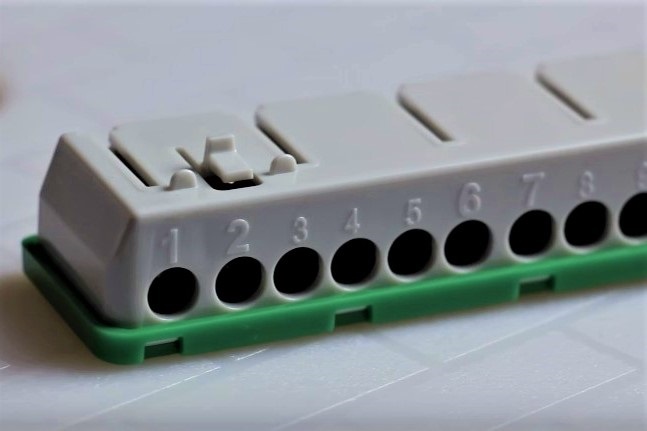

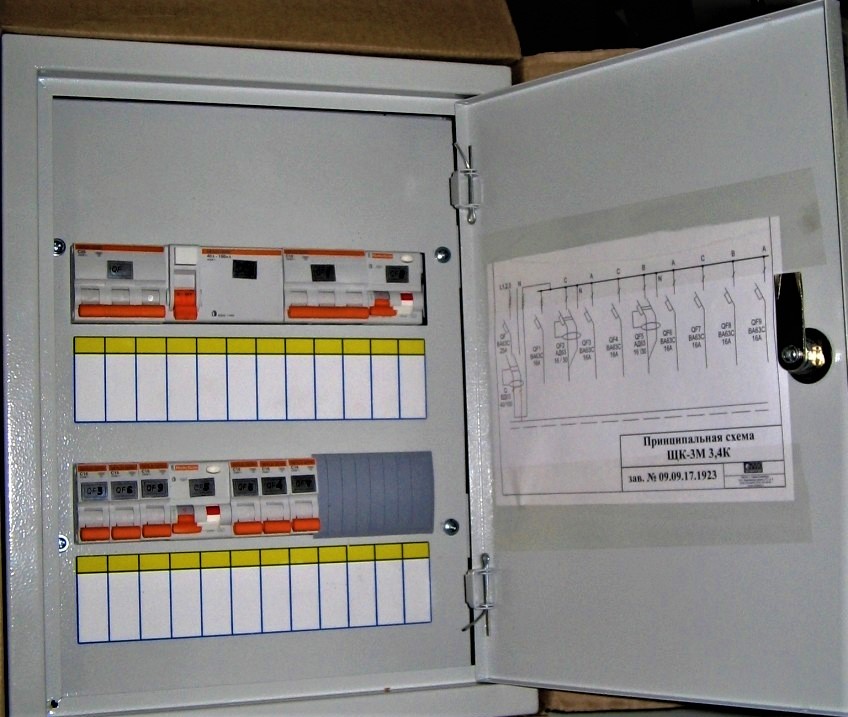

Метални. Кутиите, отнасящи се към I клас, се покриват със защитно покритие, устойчиво на корозия. Те могат да бъдат оборудвани с допълнителни части от други материали – шини за заземяване, контактни клеми, устройства за свързване.

Пластмасови. Голямата част от апартаментните табла се произвеждат от специален термоустойчив полимер – АБС пластмаса. Това е удароустойчив материал, който издържа на нагряване средно до +650°C. Той не е склонен към самозапалване, а при възникване на аварийна ситуация може само да се топи, но не и да гори.

Конструкцията на пластмасовата кутия не се деформира с времето, тъй като тя придобива форма в процеса на термообработка. Повърхността не е подложена на въздействието на ултравиолетови лъчи, тоест може спокойно да се монтира на стълб или външна стена на сградата.

Едно от предимствата на пластмасовите изделия е красивият и практичен дизайн. Те могат да се поставят на видно място, без да се страхувате, че видът на техническите устройства ще развали интериора. За целта лицевата панел се прави тонирана.

Корпусите на полимерните боксове са много леки, монтирането им не е сложно. Съвременните кутии имат изстискваеми входове за свързване на проводници и преокачваеми вратички.

Ако кутията се планира да се монтира на дървена стена, тогава изискванията се повишават. Да предположим, че частите на боксовете от II клас, вградени или външни, трябва да бъдат устойчиви на нагряване на проводника до +850°C.

Брой редове и модули

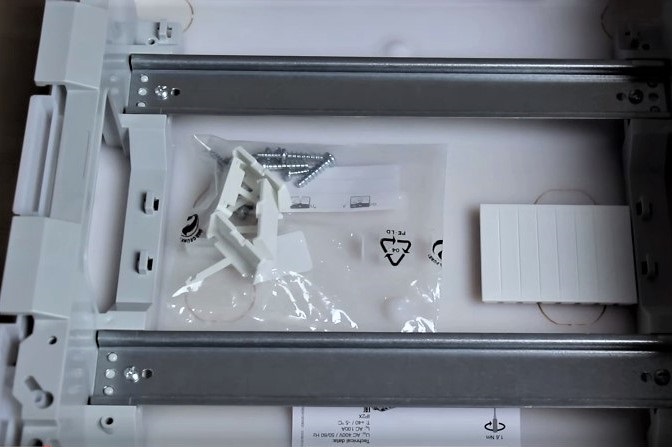

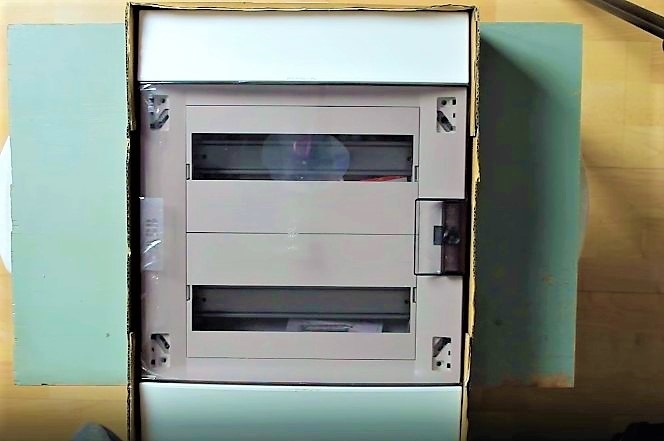

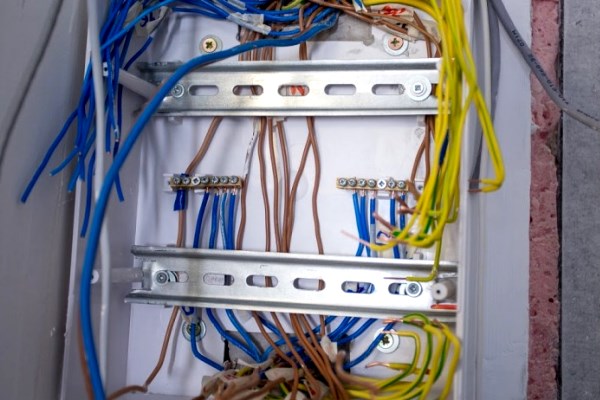

Още една важна характеристика са габаритите на кутията. Вътре в бокса са разположени хоризонтално насочени шини – ДИН-рейки.

Всяка от тях е проектирана за определен брой места (модули). Ширината на едно място е приблизително 1,75 см. Например, един автомат заема едно място, а електромерът – от 5 до 8.

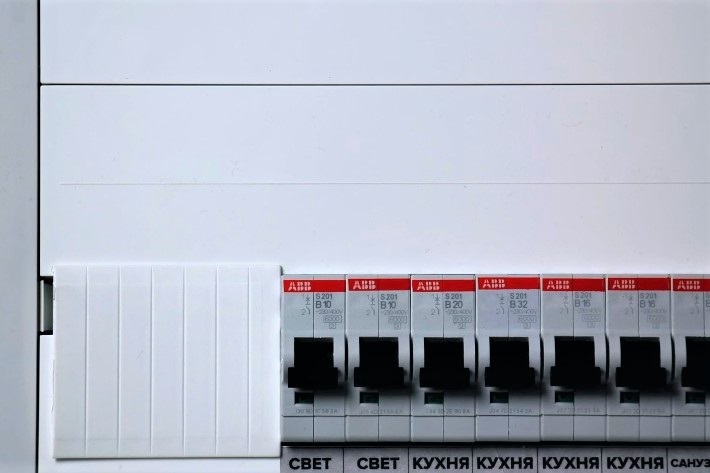

При проектирането на схемата за сглобяване на бокса е необходимо да се разпределят устройствата по ДИН-рейките и местата. По-добре е, ако разположението на уредите е подчинено на логиката, а автоматите са подредени по групи.

Боксът за жилищно помещение притежава компактни размери и средно е проектиран за 12-36 места, в зависимост от броя на електрическите контури.

Но производителите обикновено разширяват асортимента си за сметка на увеличаване на размерния ред, затова в техните колекции могат да се срещнат и най-малките кутии за 2 ключа, и големи табла, побиращи до 180 модула.

Малките боксове са удобни, когато защитните устройства са разположени на няколко места. Например, ако УЗО и измервателният уред са инсталирани навън, а груповото табло – вътре в къщата. Вариант за градски монтаж: ръбилник + електромер на площадката, разпределителен бокс – в антрето.

Номинални параметри на таблата

Всички номинални стойности са посочени в техническата документация, те трябва задължително да се вземат предвид при избора на апартаментни или етажни боксове, тъй като има разлики. Например, в градските многоетажни сгради номиналното напрежение на входа за апартаментните кутии е 230 V, докато за етажните може да бъде както 230 V, така и 400 V.

По отношение на номиналните токове на еднофазните и трифазните входящи апарати боксовете не се различават. За всички видове са подходящи стойности от 25 А до 63 А. Номиналните токове на отделните автомати и диференциалните устройства зависят от потреблението на енергия и могат да варират от 6 А до 40 А.

Трябва да се помни, че е категорично забранено да се монтира квартирен бокс като етажно разпределително табло.

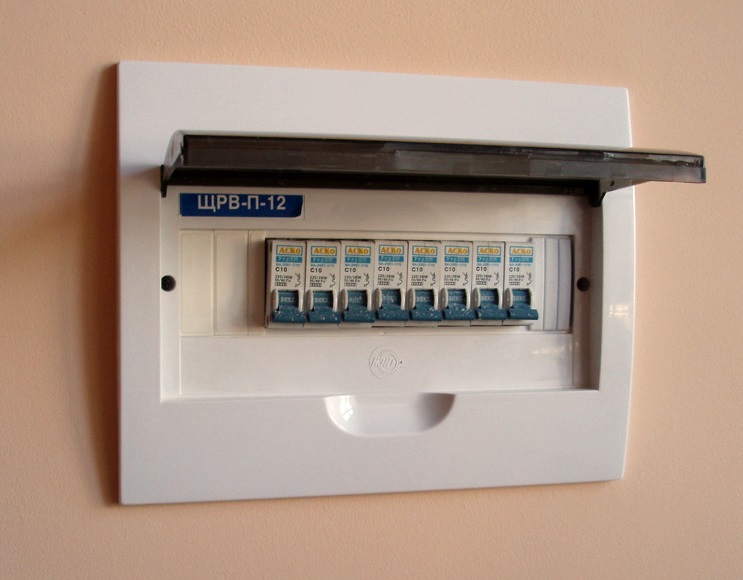

Образец на квартирен бокс с една дин-рейка и резервни модули. По номинални параметри той е подходящ за монтаж в едностаен апартамент. Ако се наложи допълнително свързване, свободните места ще са полезни.

Модификациите за монтаж на етажна площадка трябва да бъдат разчетени минимум за 2, максимум за 4 апартамента. Ако се изисква по-голям брой свързвания, трябва да се монтира допълнителен бокс.

Съвети на майсторите за избор и сглобяване

Предвид изброените и други характеристики, изборът на подходящ бокс дори за изграждане на мрежа в малогабаритен апартамент не е чак толкова лесна задача.

По-добре е да се посъветвате с квалифициран електромонтажник и поне да поръчате професионален проект на окабеляването. Въз основа на схемата може да се извърши и сглобяването на електробокса.

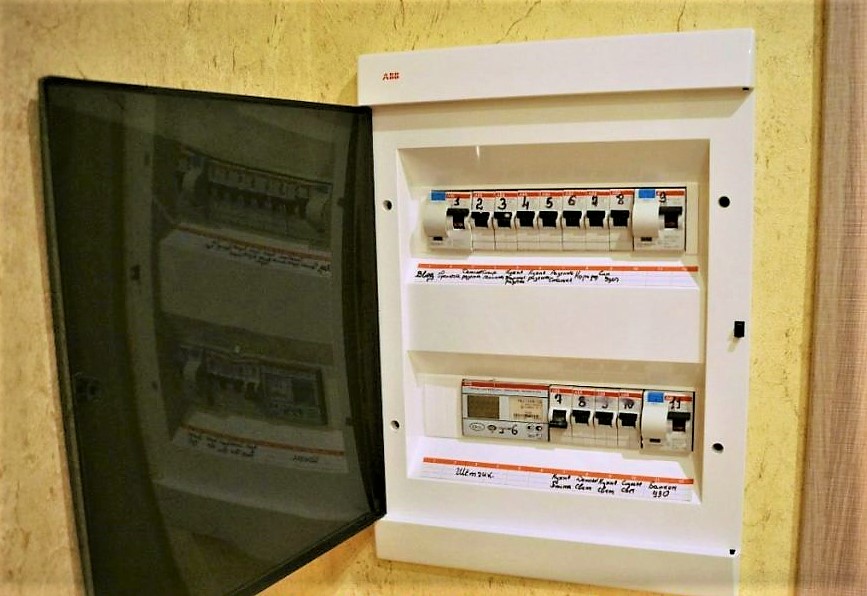

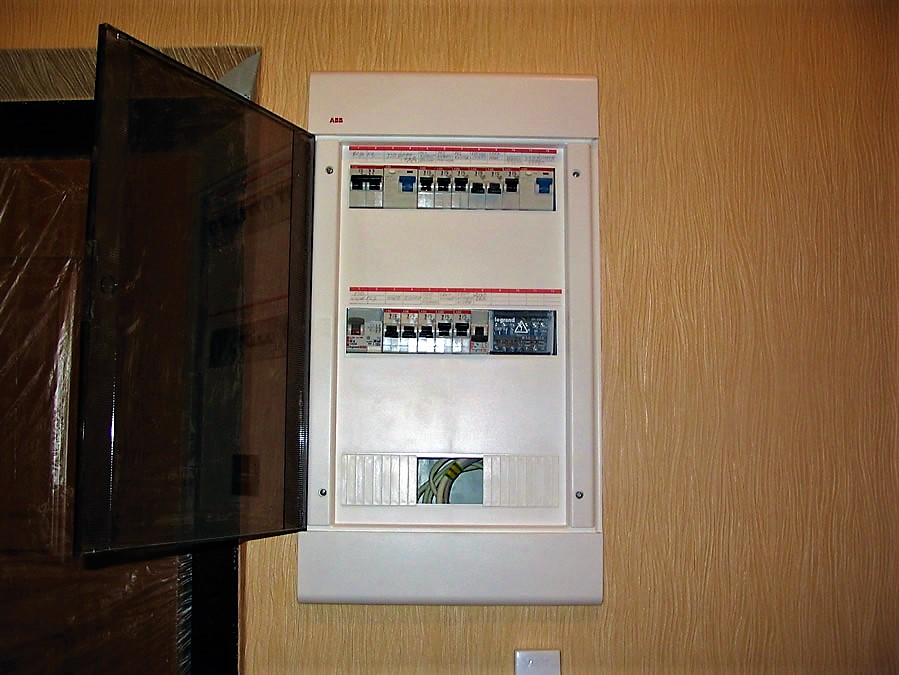

В конструкцията на бъдещото табло е важна всяка дреболия. Като образец – квартирен бокс ABB.

Това е кутия, максимално подходяща за монтаж на автомати без закупуване на допълнителни части. Тя струва повече от метална кутия без шини и рамка, но е много по-удобна за монтаж и употреба.

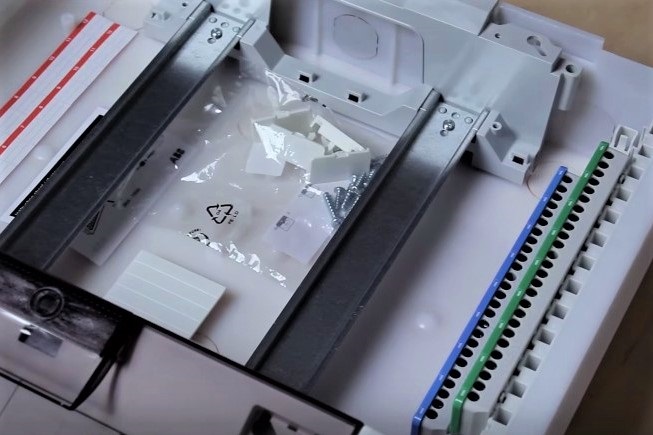

На основата на корпуса дори има изстискващи се люкове за окабеляване и малки вдлъбнатини за по-удобно разпределение на проводниците вътре в кутията.

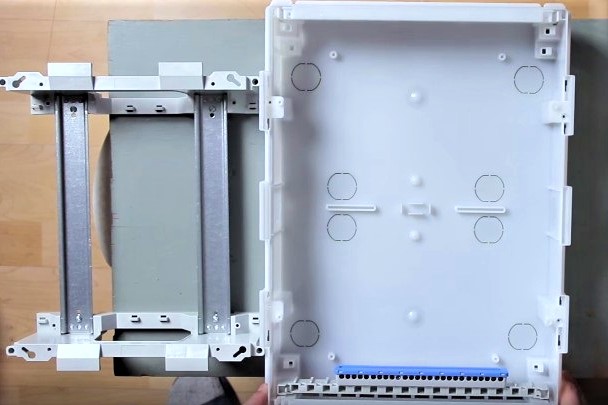

За монтаж в стената се използват дюбели, а пролуките между нишата и кутията се запълват с мазилка или гипс. Ако рамката с шините е сваляема, то всички работи по монтажа на корпуса могат да се извършат заедно със строителните дейности по довършване на стената, а сглобяването на кутията – по-късно.

Опитните майстори съветват да не се пести от електрооборудване, което ще издържи не един десетилетия, а да се купи здрава, надеждна, отговаряща на стандартите, безопасна кутия.

Препоръчваме да обърнете внимание на продукцията на марки, които отдавна са се утвърдили на руския пазар: ABB, Legrand, Viko, IEK, Makel, Schneider Electric.

Изводи и полезно видео по темата

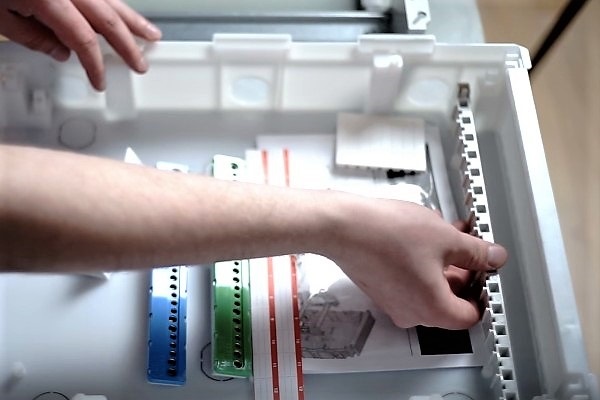

Сглобяване на кутията – всичко по ред:

Как да спестите от покупката и сглобяването:

Процес на монтаж на таблото и подвеждане на кабелите:

Избора и монтажа на разпределителното оборудване е по-добре да се поверят на квалифициран специалист – електромонтажник от управляващата компания или електротехник с лиценз, нает отвън за монтаж на електропроводката.

Но е добре и собственикът на жилището да владее информация за кутиите – за предприемане на спешни мерки при аварийна ситуация или за малък самостоятелен ремонт.

Имате ли какво да добавите, или възникнаха въпроси относно избора на кутия за електрически автомат? Можете да оставяте коментари към публикацията, да участвате в дискусиите и да споделяте собствен опит от покупката, монтажа и напълването на кутията. Формата за връзка се намира в долния блок.
