Особености на свързване на автомати и УЗО в таблото: схеми + правила за провеждане на монтажа

От правилното свързване на електроинсталацията в дома зависи комфортното живеене на всички негови обитатели и непрекъснатата работа на домакинските уреди. Съгласни ли сте? За да предпазите техниката, намираща се в дома, от последиците от пренапрежение или късо съединение, а обитателите от опасностите, свързани с електрическия ток, е необходимо да включите в схемата защитни апарати.

При това е необходимо да се изпълни главното изискване — свързването на УЗО и автомати в таблото трябва да бъде направено правилно. Не по-малко важно е да не сбъркате с избора на тези устройства. Но не се притеснявайте, ние ще ви разкажем за това как да направите всичко правилно.

В тази статия ще стане въпрос за това, по какви параметри се избират УЗО. Освен това тук ще намерите особеностите, правилата за свързване на автомати и УЗО, както и множество полезни схеми за свързване. А представените в материала видеоклипове ще ви помогнат да реализирате всичко на практика дори без привличане на специалисти, ако разбирате поне малко от електричество.

Основни принципи на свързване

За свързване на УЗО в таблото са необходими два проводника. По първия от тях токът постъпва към товара, а по втория — излиза от консуматора по външния контур.

Веднага щом настъпи изтичане на ток, се появява разлика между неговите стойности на входа и изхода. Когато резултатът надвиши зададената стойност, УЗО задейства в авариен режим, като по този начин защитава цялата квартирна линия.

На апаратите за защитно изключване негативно въздействат КЗ (късо съединение) и препадания на напрежение, затова те самите се нуждаят от защита. Задачата се решава чрез включване на автомати в схемата.

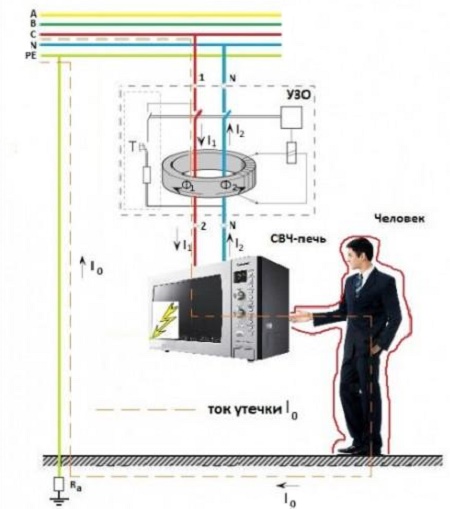

В състава на УЗО има пръстеновидна сърцевина с две намотки. По своите електрически и физически характеристики намотките са идентични

Токът, който захранва електроуредите, постъпва през една от намотките на сърцевината в една посока. Друга насоченост има във втората намотка след преминаване през тях.

Самостоятелното изпълнение на работите по монтажа на защитни устройства предполага използване на схеми. Както модулните УЗО, така и автоматите за тях се инсталират в таблото.

Преди да започнете монтажа, трябва да решите следните въпроси:

• колко УЗО трябва да се инсталират;
• къде трябва да се намират в схемата;
• как да се свържат, за да работи УЗО коректно.

Правилото на електромонтажа гласи, че всички връзки в еднофазната мрежа трябва да влизат в свързваните устройства отгоре надолу.

Професионалните електротехници обясняват това с това, че ако ги включат отдолу, то КПД на огромното мнозинство от автоматите ще намалее с една четвърт. Освен това, на майстора, работещ в разпределителното табло, няма да се наложи допълнително да се ориентира в схемата.

УЗО, предназначени за монтаж на отделни линии и с малки номинални стойности, не могат да се монтират в общата мрежа. При неспазване на това правило ще нарасне както вероятността от течове, така и на късо съединение (КЗ).

Избор на УЗО по основни параметри

Всички технически нюанси, свързани с избора на УЗО, знаят само професионалните монтажници. Поради тази причина специалистите трябва да правят подбора на устройствата още при разработването на проекта.

Критерий #1. Нюанси на подбора на апарата

При избора на апарата като основен критерий се използва номиналният ток, преминаващ през него в продължителни режими на работа.

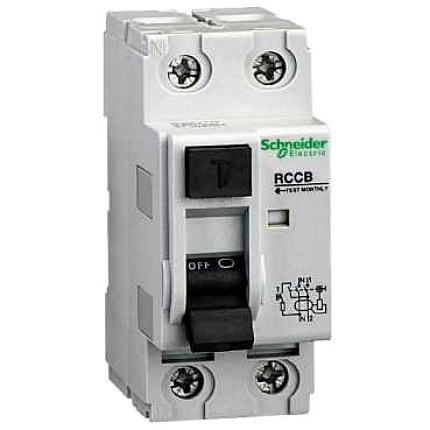

Изхождайки от стабилния параметър — ток на утечка, има два основни класа УЗО: «А» и «АС». Апаратите от последната категория са по-надеждни.

Стойността In се намира в диапазон 6-125 А. Диференциалният ток IΔn е втората по важност характеристика. Това е фиксирана стойност, при достигането на която задейства УЗО. При избора му от редицата: 10, 30, 100, 300, 500 mA, 1 A, приоритет имат изискванията за безопасност.

Влияе на избора и целта на инсталацията. За осигуряване на безопасна работа на един уред се ориентират по стойността на номиналния ток с малък запас. Ако защитата е необходима за цялата къща или за апартамента, всички товари се сумират.

Критерий #2. Съществуващи типове УЗО

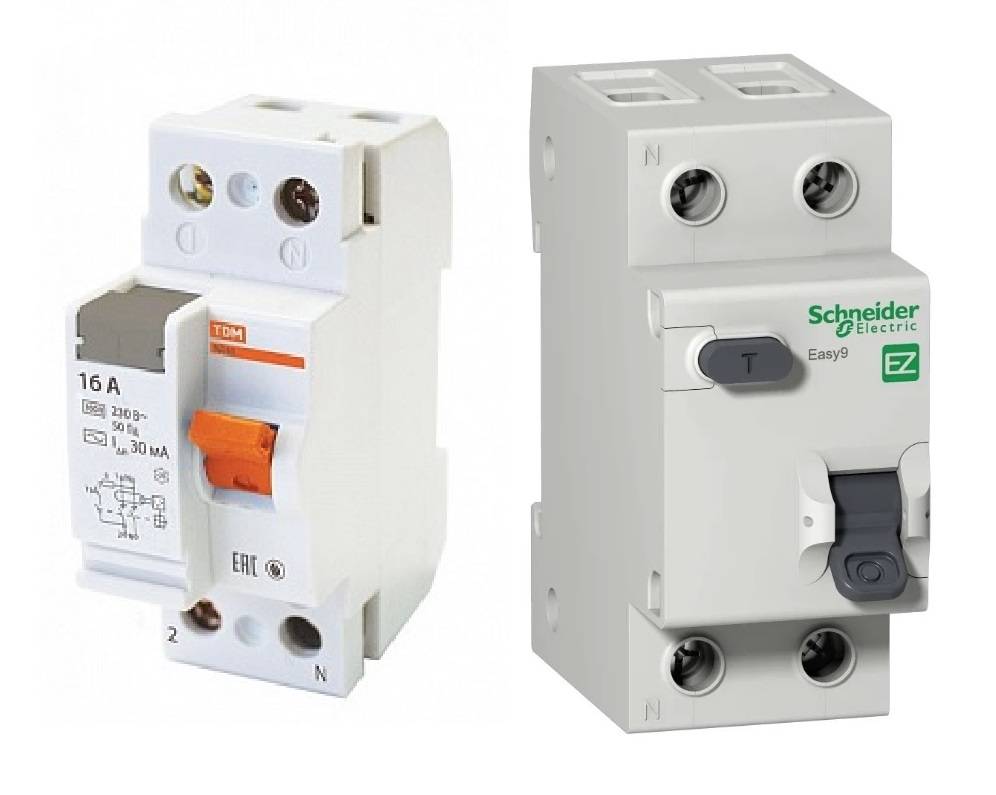

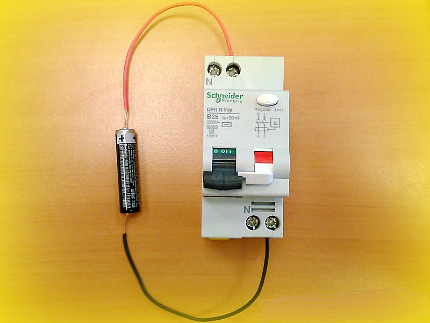

Трябва да се различават УЗО и по типове. Те са общо два — електромеханични и електронни. Основният работен възел на първия е магнитопровод с намотка. Действието му се състои в сравняване на стойностите на тока, който отива към мрежата и се връща обратно.

Има такава функция и в апарата от втория тип, само че я изпълнява електронна платка. Тя работи изключително при наличие на напрежение. Поради това електромеханичният уред защитава по-добре.

При апарата от електромеханичен тип има диференциален трансформатор+реле, а при електронния тип УЗО присъства електронна платка. В това се състои разликата между тях.

В ситуация, когато потребителят случайно докосне фазния проводник, а платката се окаже без захранване, в случай на инсталиране на електронно УЗО, човекът попада под напрежение. При това защитното устройство няма да задейства, а електромеханичното при такива условия ще остане работоспособно.

Тънкостите при избора на УЗО са описани в този материал.

Монтаж на УЗО и автомати в таблото

Електротаблото, в което се намират устройствата за отчитане и разпределение на натоварването, обикновено е място и за монтаж на УЗО. Независимо от избраната схема, съществуват правила, задължителни при свързването.

Главни правила за свързване

Наред с устройството за автоматично изключване, на таблото се монтират и автомати. Всичко необходимо за това е минимум инструменти и грамотна схема.

Стандартният комплект трябва да се състои от:

• от комплект отвертки;
• клещи;
• бокорези;
• тестер;
• торцеви ключове;
• кембрик.

Също така за монтажа ще е необходим кабел ВВГ в различни цветове, подбран по сечение в съответствие с токовете. С изолационна тръба от ПВХ се извършва маркиране на проводниците.

Когато на DIN-колодката, намираща се на таблото, има място, на нея се монтира устройство за защитно изключване. В противен случай се инсталира допълнителна.

Ключовият принцип на монтаж е следният: докосването на нулевия проводник след УЗО нито с входния нул, нито със заземлението е недопустимо, затова той се изолира по аналогия с другите жила.

Последователно с УЗО е необходимо да се включи защитен автомат. Това също е едно от най-важните правила.

Когато защитата на цялото жилище е изпълнена с използване на едно УЗО, се използва схема, включваща няколко автомата.

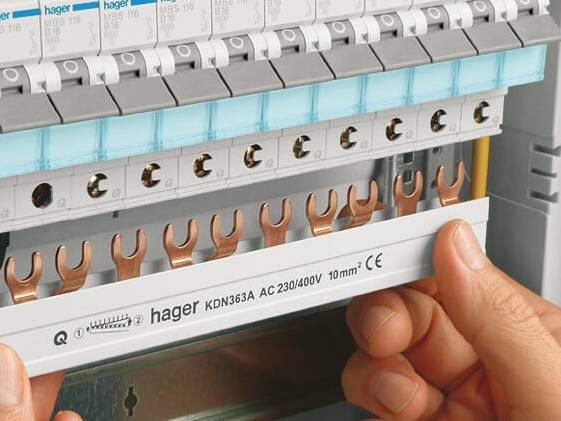

За да се избегне наличието на допълнителни проводници на таблото, което не изглежда много естетично, за свързване на сноп жила се използва гребенчата (разпределителна) шина

В проекта се включват, освен допълнителните АВ, още една съставна част — изолатор на нулевата шина. Монтира се на корпуса на таблото или на din-рейка.

Това допълнение се въвежда поради това, че при голям брой нулеви проводници, свързвани към изходния клем на изключващото устройство, те просто не се побират в един зажим. Изолираната нулева шина е най-добрият изход от тази ситуация.

Понякога електротехниците, за да поставят целия сноп нулеви проводници в гнездото, вземат решение да подпилят жилата на едножилен кабел. В случай че кабелът е многожилен, няколко жила се отстраняват.

Този вариант е по-добре да не се използва, тъй като поради намаляване на сечението на проводниците ще се увеличи съпротивлението, следователно ще нарасне нагряването.

Както броят на монтажните отвори, така и диаметърът им може да бъде различен. Шината за земя се закрепва директно на корпуса.

Нулевите проводници в една усукана група представляват допълнително неудобство при откриване на повреди по линията, както и когато трябва да се демонтира един от кабелите. Тук не може да се избегне отвиване на зажима, размотаване на снопа, което непременно ще предизвика поява на пукнатини в жилата.

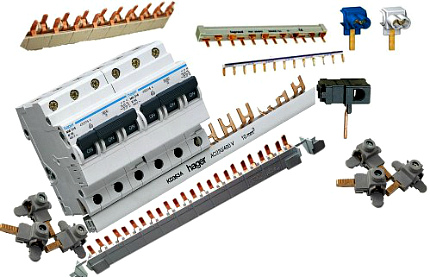

Не може да се монтират синхронно и два проводника в едно гнездо. Входовете на защитните автомати се свързват с мостчета. Като такива при професионален монтаж се използват специални съединителни шини, наречени „гребенка“.

Особености на схемите за свързване

Изборът на схема включва отчтиане на особеностите на конкретната електрическа мрежа. Сред многобройните варианти има само две схеми, използвани за свързване на автомати и УЗО в таблото, които се считат за основни.

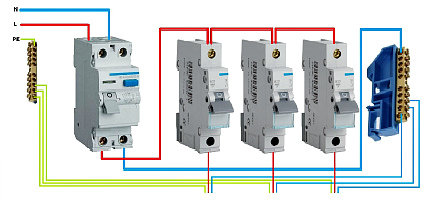

Най-простата схема за монтаж на автомати и защитно устройство. Тя може да се приложи за свързване на една до няколко товара, свързани паралелно.

В първия и най-простия начин, когато едно УЗО защитава цялата електрическа мрежа, се крият недостатъци. Основният — трудности при установяване на конкретното място на повреда.

Вторият — когато в работата на УЗО настъпи някаква повреда, от работа ще бъде изведена цялата система. На устройството за защитно изключване се отделя място веднага след електромера.

Следващият начин предвижда наличието на такива апарати на всяка отделна линия. При повреда на една от тях, всички останали ще бъдат в работно състояние. За реализацията на тази схема е необходимо по-голямо табло и по-големи разходи във финансов план.

Подробно за простата схема

Да разгледаме свързването на УЗО с автомати на просто жилищно табло. На входа е поставен двуполюсен автоматичен прекъсвач. Към него е свързано двуполюсно УЗО, към което са два еднополюсни автомата.

Към изхода на всеки от тях е свързан товар. По принцип УЗО се въвеждат в схемата по същия начин като автоматичен прекъсвач.

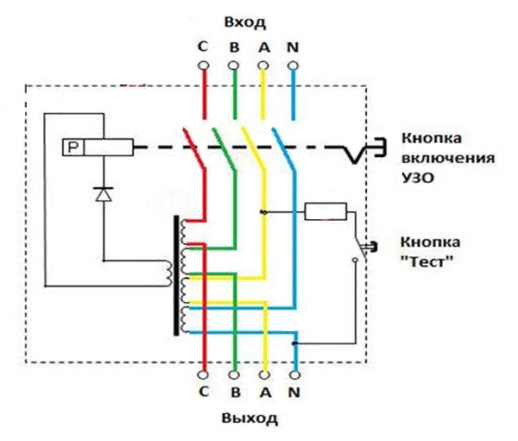

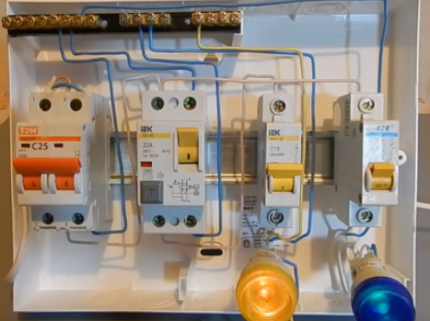

На корпуса на УЗО има бутон „Тест“. Той е преднзначен за тестване на работата му. Производителите препоръчват поне веднъж в месеца да се използва този бутн и да се прверява работата на самото устройство.

Фазата, доведена до автоматия прекъсвач, влиа на входа на УЗО с изход към автоматие. Нулевият изход от автомата отива на нулевата шина, а от нея – на входа в апарата.

От изхода му нулевият прводник се насочва вече към втората нулева шина. В наличието на тази вторая шина се крие особен нюанс, без знанието за който не е възможно да се постигне нормално функционране на схемата.

УЗО в процеса на работа контролира както входящото, така и изходящото напрежение – колкото е влязло на входа, толкова трябва да бъде и на изхода.

Ако равновесието е нарушено и на изхода то е по-голямо с величната на установката, на която е настроено УЗО, става неговото задействане и автоматическо изключване на захранването. За този процесс като раз и отговаря нулевата шина.

В електрическите схеми, където не е предвиден монтаж на апарат за защитно изключване, има само един общ нол.

В схемите с УЗО картината е друга – тук вече присъстват няколко такива ноли. При използване на едно устройство те са два – общият и този, относно който работи защитният апарат.

Ако са свързани две УЗО – нулевите шини са три. Означават ги с индекси: N1, N2, N3 и т.н. Като цяло нулите винаги са с една повече, отколкото устройствата за защитно изключване. Една от тях е основната, а всички останали са свързани директно към УЗО.

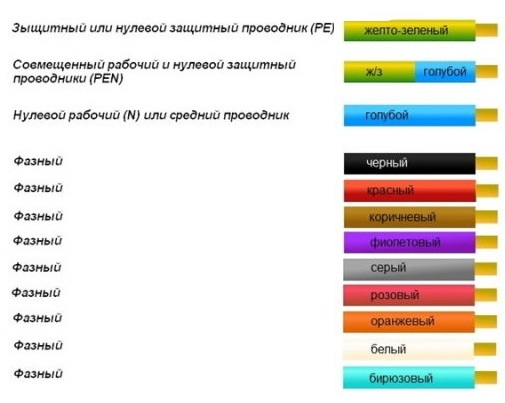

Цветово обозначение на електрическите проводници според правилата, установени от ПУЭ. Тази маркировка трябва да се проучи, преди да се пристъпи към инсталиране на защитни апарати.

Ако се предполага да се свърже през УЗО не цялото оборудване, то нулата се подава от общата шина. Уредът за защитно изключване в този случай се изключва от веригата.

При добавяне на еднополюсен автомат, работещ от УЗО, от изхода на последния фазата се подава на входа на автоматичния прекъсвач. От изхода на прекъсвача проводникът се свързва към единия контакт на товара. Нулата към нея се подвежда към втория извод. Тя постъпва от нулевата шина, създадена от УЗО.

На таблото има още един елемент — шина за защитно заземяване. Коректната работа на УЗО без нея е невъзможна.

Трипроводна мрежа има само в новите къщи. В нея задължително присъства нулева фаза и заземяване. В къщи, построени отдавна, има само фаза и нула. В такива условия УЗО също ще функционира, но малко по-различно, отколкото в трифазна мрежа.

Като изход от положението заземяването се извежда с трети проводник към контактите, а след това към тавана до това място, където се свързват полилеите. Към ключовете «земя» не се подава.

Вариант за свързване на автомати без УЗО

Има случаи, когато един от автоматите трябва да се свърже, заобикаляйки устройството за защитно изключване. Захранването се свързва не от изхода на УЗО, а от входа му, т.е. директно от автомата. Фазата се подава на входа, а от изхода тя се свързва към левия извод на товара.

Нулата се взема от общата нулева шина (N). Ако се случи повреда на участъка, подконтролен на УЗО, той ще бъде изведен от схемата, а вторият товар няма да бъде обезтокучен.

УЗО в трифазна мрежа

В мрежа от този вид се включва или специално трифазно УЗО с осем контакта, или три еднофазни.

Разполагат схемата на свързване на УЗО на неговия корпус. Проводниците, изходящи от изходните клеми, се подвеждат към разпределителната мрежа на апартамента.

Принципът на свързване е напълно идентичен. Монтират го според схемата. Фазите А, В и С подават захранване на товарите, проектирани за 380 V. Ако се разглежда всяка фаза поотделно, то в тандем с кабела N (0), тя осигурява серия от еднофазни консуматори 220 V.

Производителите произвеждат трифазни апарати за защитно изключване, адаптирани към големи токове на утечка. Те предпазват електропроводката само от запалване.

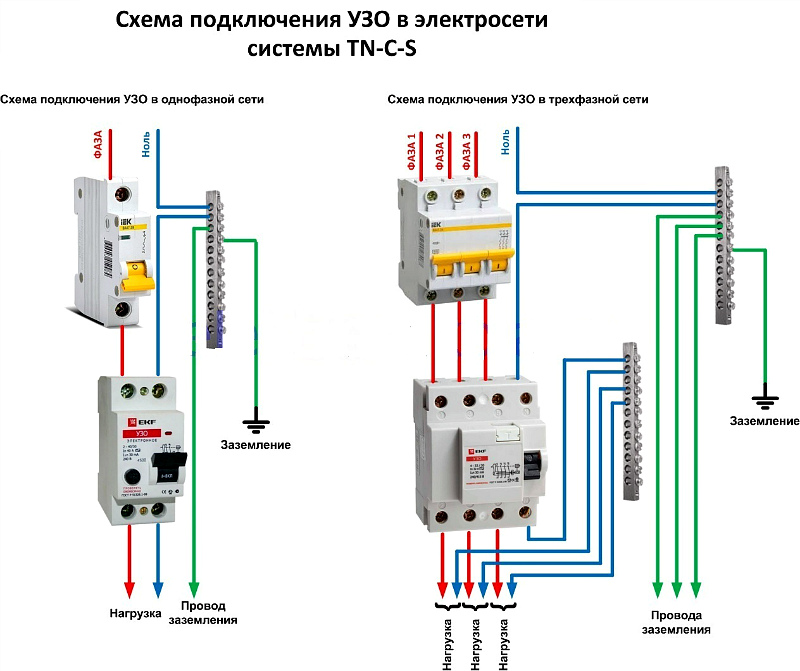

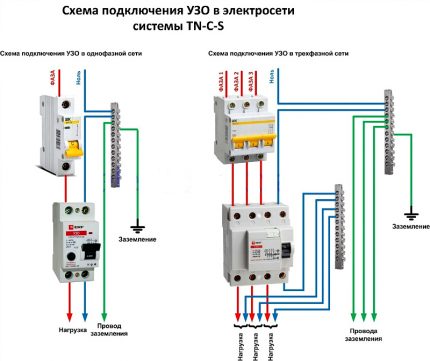

На снимката две схеми: апарат за защитно изключване в еднофазна и трифазна мрежа на система TN-C-S. Това означава, че нулевият кабел се разделя на работен и защитен.

С цел защита на хората от въздействието на електрически ток, на изходящите клонове се монтират еднофазни двуполюсни УЗО, настроени на ток на утечка в диапазона 10-30 mA. За защита преди всяко се поставя автомат. В схемата след УЗО не трябва да се свързват работната нула и заземяването.

УЗО и автомати на трифазно табло

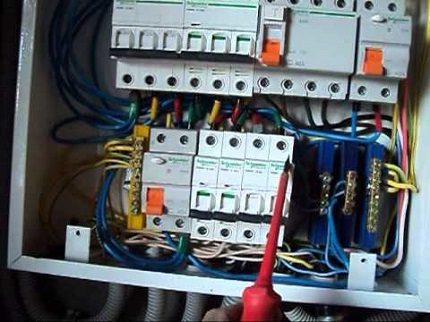

Нека разгледаме подробно не съвсем стандартната схема, сглобена на трифазно разпределително табло.

На него се намират:

• трифазни входни автоматични прекъсвачи — 3 бр.;
• трифазно устройство за защитно изключване — 1 бр.;
• еднофазни УЗО — 2 бр.;
• еднополюсни еднофазни автомати — 4 бр.

От първия входен автомат напрежението постъпва на втория трифазен автомат през горните клеми. Оттук едната фаза отива към първото еднофазно УЗО, а втората — към следващото.

От втория входен автомат напрежението постъпва към трифазното УЗО, към долните клеми на което е свързан трифазният товар. Това защитно устройство предпазва от токове на утечка, а вторият входен автомат — от късо съединение.

Еднофазните УЗО, монтирани на таблото, са двуполюсни, а автоматите — еднополюсни. За коректното функциониране на защитното устройство е необходимо работните нули след него да не се свързват никъде другаде. Затова след всяко УЗО тук е инсталирана нулева шина.

Когато автоматите са не еднополюсни, а двуполюсни, не се налага да се монтира отделна нулева шина. Ако двете нулеви шини се обединят, ще възниква лъжливо сработване.

Всяко от еднополюсните УЗО е предвидено за два автомата (1-3, 2-4). Към долните клеми на автоматите е свързан товарът.

Общата шина за заземяване е монтирана отделно. Към входния автомат се подават три фази: L1, L2, L3 и работният нулев проводник.

Нулата е свързана към общата нула, а оттам отива към всички УЗО. След това отива към товара: от първия апарат — към трифазния, а от следващите еднофазни — всяка към своята шина.

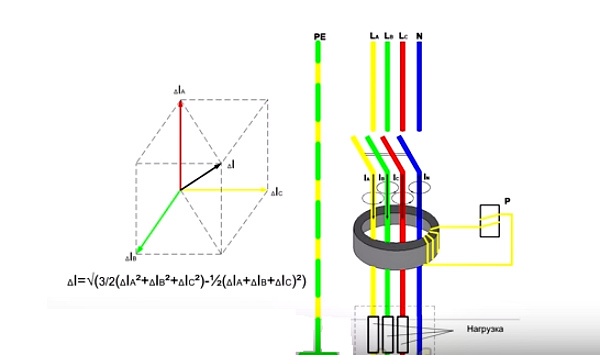

В трифазната мрежа електрическите величини са векторни, затова тяхната сумарна стойност се определя не с алгебрична, а с векторна сума на тези величини.

Въпреки че в това разпределително табло входът е трифазен, разделянето на проводника на PEN и PE не е извършено, тъй като входът е петпроводен. Към таблото идват три фази, нула и заземяване.

Изводи и полезно видео по темата

Нюанси при инсталирането на всички елементи на апартаментното табло:

Подробности за монтажа на УЗО:

УЗО и автоматите са технически сложно оборудване. Целесъобразно е да се инсталират на места, където електрическият ток може да представлява заплаха както за безопасността на хората, така и за домашните уреди.

Монтажът им изисква отчитане на много параметри, затова както изчислението, така и инсталирането е по-добре да се извършат от квалифицирани специалисти.

Ако имате опит в самостоятелния монтаж на УЗО, моля, споделете го с нашите читатели. Разкажете ни на кои моменти трябва да се обърне особено внимание. Оставяйте своите коментари и задавайте въпроси в блока под статията.
