Правила за свързване на УЗО към еднофазна мрежа без заземление: най-добри схеми + ред на работа

Еднофазната електрическа мрежа е позната за всяко домакинство. Независимо дали се експлоатира частна къща или общински апартамент, потребителите във всеки случай активно консумират електричество.

Този вид енергия, между другото, не може да се счита за напълно безопасен. Затова актуална задача изглежда свързването на УЗО към еднофазна мрежа без заземяване – специално устройство, което значително повишава степента на безопасност при ползване на електричество.

Нека заедно да разберем най-разпространените схеми за свързване на УЗО към еднофазна мрежа, както и да определим реда за извършване на работите по свързване.

Обобщен поглед върху защитните модули

Въпреки изграждането на схемите на окабеляване на електрическите линии, извършено по утвърдените правила, рискът от удар с електрически ток остава винаги. Затова е важно своевременно да се погрижим за безопасността.

Устройство за защитно изключване – така се тълкува съкращението «УЗО» на технически език.

От гледна точка на изпълнението на конструкцията, то изглежда не по най-сложния начин сред съвременната електротехническа апаратура. Въпреки това функциите за защита изпълнява в достатъчна степен качествено и надеждно.

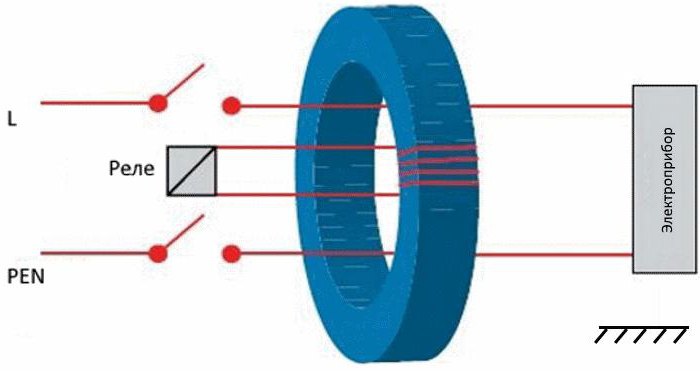

Приблизително така изглежда функционалът на електротехническата система, с помощта на която се осъществява ефективна защита на потребителите на електрически мрежи, както и защита на различна битова апаратура.

Трябва да се отбележи, че съществуват разновидности на УЗО, въз основа на които във всеки конкретен случай се организира определена защитна схема:

• гарантираща безопасност при докосване;
• предотвратяваща технически повреди;
• противодействаща на пожарна опасност.

Всеки прибор с конкретна функционалност се отличава от другите конструкции с работни параметри, по-специално – номинален ток и ток на отсечка.

Външен вид на прибора с малък ток на отсечка. При експлоатация на битови мрежи подобни устройства се прилагат с цел защита на хората от неволен контакт с електрически потенциал в условия на аварийна токова утечка.

Най-чувствителното устройство, разбира се, е УЗО, предназначено за блокиране на захранването в случай на неволно докосване на хора до тоководещи части на вериги. Диапазонът на прекъсване по ток за такива апарати е в границите 10-30 mA.

Най-добрите схеми за свързване на УЗО

За линии на електрически мрежи от битово предназначение е характерно внедряването на УЗО без „земя“. Основният дял на схемните решения в битовия сектор е именно еднофазното разпределение, където по принцип съществуват само две линии: фаза и нула.

Особености на схемите без заземяване

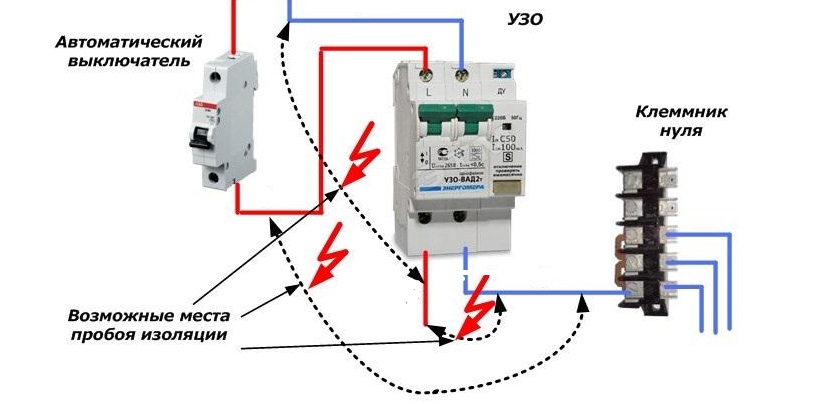

Схематиката на устройството на електрическа верига без заземяване задължително се изпълнява, като се вземе предвид включването на автоматична защита по „КЗ“ (късо съединение) и ток на претоварване.

Това е очевиден фактор, тъй като отделните устройства УЗО не са предназначени да защитават от подобни явления. Тези апарати спасяват само от токове на утечка.

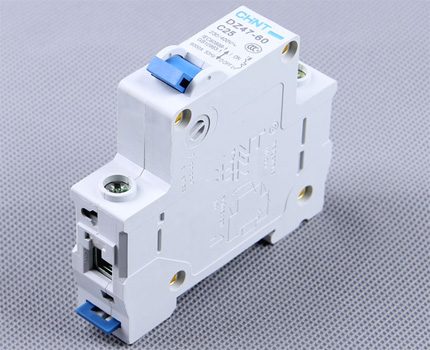

Автоматичен прекъсвач – приблизително такива се поставят, като правило, в схемата за организиране на защитно прекъсване поради претоварване на мрежата. Конструктивното изпълнение на УЗО не предполага такъв тип прекъсване.

Диапазонът на токовете на прекъсване и техническите характеристики на автоматичните прекъсвачи се различават донякъде от работните параметри на защитните УЗО.

Междувременно съществуват универсални устройства за прекъсване, които съчетават в един прибор функциите на автоматичен прекъсвач и защита от неволни докосвания до тоководещи електрически шини.

Всяко защитно устройство конструктивно предполага комутация на двата проводника на захранващия кабел – фаза и нула.

При това, извършвайки монтаж на електропроводката, следва точно да се свързват проводниците към работните клеми. Неправилният монтаж заплашва с повреда на защитния прибор, което ще доведе до неработоспособност на защитната система като цяло.

Класически вариант на включване

В зависимост от техническото натоварване (количество битови уреди) и броя на помещенията, в апартамент или къща може да се експлоатира единна пълна мрежа или мрежа, състояща се от няколко подмрежи.

Най-простата на пръв поглед схема за включване на прибора в състава на потребителската мрежа има своите нюанси. Затова неправилното свързване заплашва не просто с повреждане на самите защитни прибори, но е опасно и за експлоатационната ситуация.

За първия случай обикновено е достатъчно едно УЗО за организиране на защитно изключване. Изхождайки от параметрите на консумирания ток или общата консумирана мощност, в този случай се избира защитен апарат по номинален ток и се определя токът на прекъсване.

За втория вариант приборите се внедряват във всяка от съществуващите подмрежи. При това, като правило, всички инсталирани УЗО се допълват с автоматични прекъсвачи, изчислени за консумираната мощност на отделно взета подмрежа.

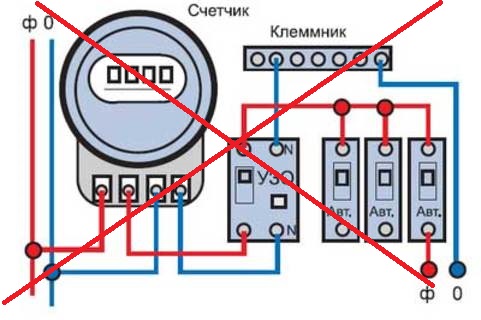

Ето така приблизително изглежда схемното решение за внедряване на УЗО в класическия вариант на свързване. Този несложен вариант на окабеляване осигурява защита на апартаментната (домашната) мрежа като цяло – чрез пълно изключване на захранването.

Класическото изпълнение на схемата за включване на УЗО «без земя» традиционно се извършва по следния начин:

1. Главният захранващ кабел, състоящ се от две жили (фаза, нула), се подвежда към автоматичния прекъсвач.
2. От автоматичния прекъсвач двете жили се подвеждат към електромера.
3. След това от електромера двата захранващи проводника се включват към входните клеми на УЗО.

След защитното устройство, за варианта без подмрежи, дублиращият автоматичен прекъсвач може да не се поставя, но в някои случаи специалистите препоръчват това да се прави.

Ако се използва схема с подмрежи, то след УЗО на всеки клон е необходимо да се постави отделен автоматичен прекъсвач.

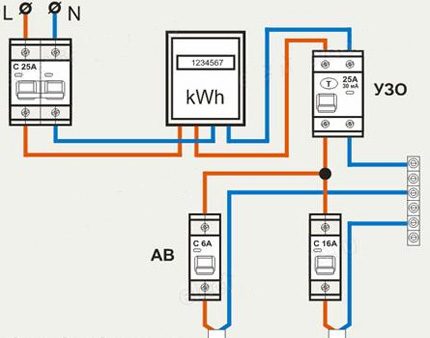

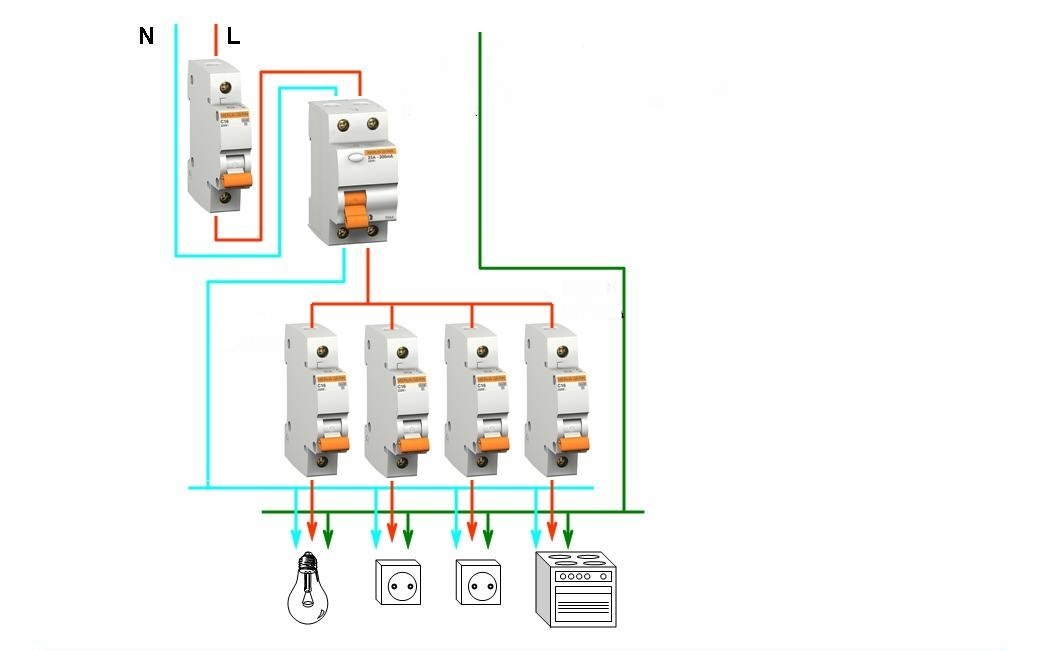

Леко модернизирано окабеляване с едно УЗО и отделен автоматичен прекъсвач за всяка подмрежа. Принципът на действие е практически аналогичен на «класиката», но благодарение на допълнителните автоматични прекъсвачи, е по-лесно да се определя неизправността.

По този начин, фазовата жила, изходяща от защитното устройство, захранва работните мрежи чрез допълнителни автоматични прекъсвачи.

Нулевата жила, също преминаваща през схемата на устройството за изключване, се извежда към обща нулева шина, откъдето се разпределя по отклоняващите линии на нулата за свързване на товара.

Коя схема за включване на УЗО е по-добра?

По-добра или по-лоша схема – тези понятия са чисто повърхностни. Колко ефективна може да бъде една или друга схема – ето в това е въпросът.

И тук дори на неспециалист е ясно, че многостепенният вариант, където се използват различни нива на защита, изглежда по-ефективен от всеки друг опростен.

Също своеобразен класически схемен вариант с допълнение на УЗО с два линейни автоматични прекъсвача. Единият от автоматичните прекъсвачи обикновено се поставя на захранващата линия за мощни кухненски уреди, вторият – на осветлението и контактите на другите стаи.

Ето защо схемата на устройството за енергоосигуряване с подмрежи, когато се използва едно общо УЗО и допълнителни защитни устройства на всеки от клоновете на електрическата верига, очевидно изглежда предпочитана.

Изграждането на такава схема, като правило, предполага инсталиране на основно защитно устройство с ток на изключване 100-300 mA. А допълнителните устройства, разпределени по отделните отклонения на общата верига, имат ток на изключване не по-висок от 30 mA.

По този начин се осигурява двойна защита – пожарна и за случай на непреднамерено докосване.

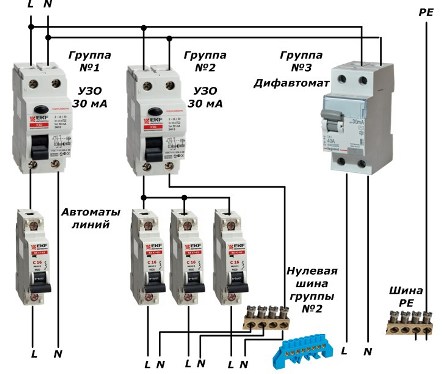

Схемно решение, при което се използват два устройства УЗО и един диференциален автомат. Разводката тук също се осъществява «без земя» с разделяне на захранващите вериги чрез допълнителни автомати.

Предимствата на изграждането на енергийната мрежа по подобен начин се проявяват и в това, че в случай на задействане обикновено се изключва само отделен участък от битовата електропроводка, а не общата зона на захранване. При такива условия на изключване откриването на мястото на утечката на ток е значително по-лесно.

От друга страна, така наречената разширена схема на включване на УЗО без заземяване е обременителна за потребителя, от гледна точка на увеличаване на разходите за изграждане.

Разбираемо е, че за да се изгради многостепенна защита, в този случай ще са необходими по-съществени финансови вложения, отколкото за изграждане на опростен вариант.

Схема за приложение на УЗО в частна къща

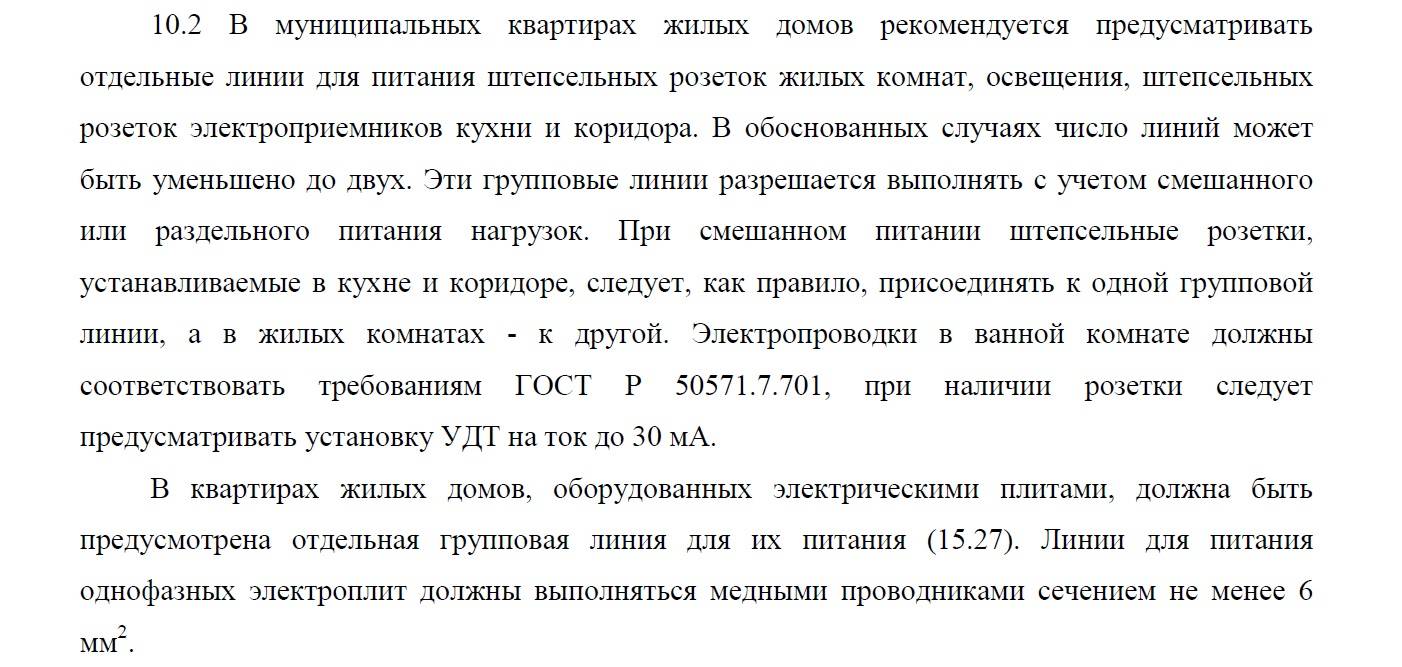

Общинските сгради обикновено не създават особени проблеми с функциите на защита, с изключение на откровено старите постройки.

Мрежите на общинските къщи обикновено се обслужват от сервиз. А в частния дом подобни въпроси на собствениците често се налага да решават самостоятелно.

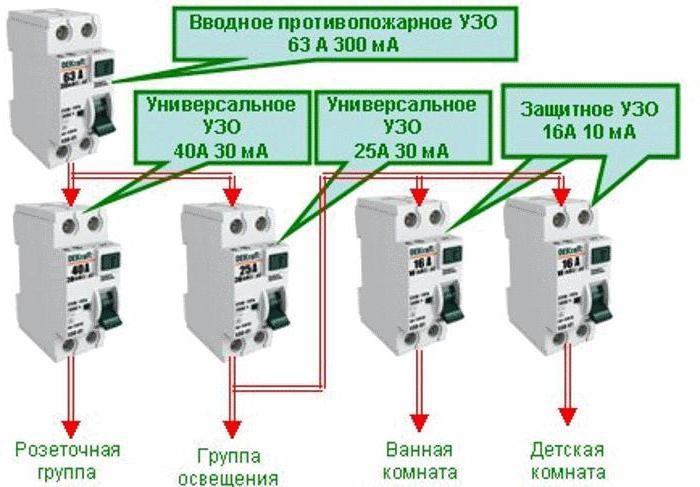

Разпространена и често прилагана на практика схема на разводка на захранващата мрежа в частен дом. Както се вижда от графиката, се използват няколко защитни устройства, които изключват обслужваните подмрежи при различни токови утечки.

Истина е, че самодейността в такива дела не се препоръчва. И ако е необходимо да се организира надеждна схема на свързване с прилагане на УЗО, трябва да се обърнете към специалисти-енергетици.

На проектите на частни домостроения, особено на съвременните постройки, са присъщи в достатъчна степен сложни схеми за решение на защитата по енергийно захранване.

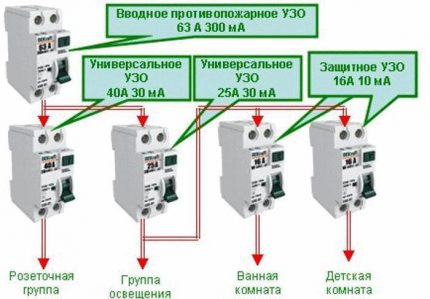

Нека разгледаме една от тях за устройство в частен дом:

1. Общо се използват 5 защитни устройства с токове на изключване в диапазон от 10 до 300 мА.
2. Като основна защита от късо съединение и възможно запалване служи УЗО 300 мА.
3. Два универсални устройства с 30 мА са задействани за осветление и групата на контактите.
4. На захранващите линии на помещения с агресивна среда и където се изисква повишена защита, са инсталирани високочувствителни устройства с 10 мА.
5. Общата верига е разделена на подмрежи в зависимост от предназначението.

Функционалността на такава схема може да се опише по следния начин. Първият прибор — УЗО 300 мА — изпълнява функции на противопожарна блокировка.

В същото време за това устройство характерно е изключването въз основа на сумарния ток на утечка от всички подмрежи, ако тази стойност е надвишила допустимия параметър.

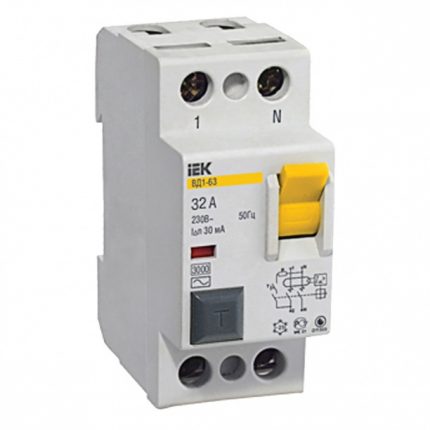

Външен вид на защитно устройство, предназначено за изключване, когато съществува риск от запалване поради аварийно състояние на мрежата. Такива УЗО с диференциален ток 300 мА се отнасят към устройствата за противопожарна блокировка.

След противопожарната система влиза в действие универсалната, която гарантира задействане и при откриване на КЗ и токови утечки над 30 мА.

Обслужваната зона за УЗО на тази подмрежа е линията, която захранва осветителните уреди и групата на контактите.

Накрая третата защитна степен се формира от високочувствителни устройства на 10 мА, които фактически обслужват зони, където условията изискват нестандартен подход – банята, детската стая.

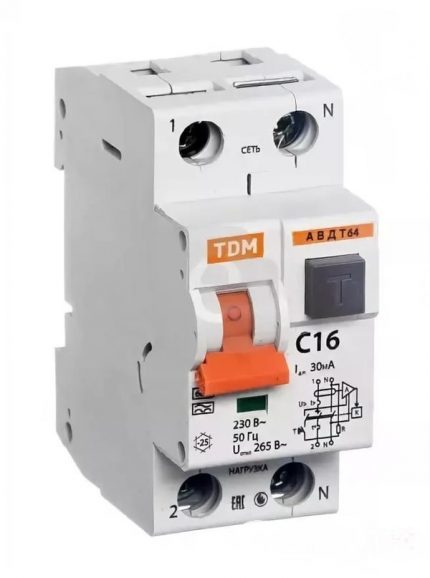

Уред с високочувствителна защитна характеристика, с ток на диференциална промяна 10 мА. Като правило се използва при организиране на електрически схеми в помещения, където има повишена опасност от пробив, или в детски стаи.

Вариант за защита за вилно стопанство

Съвременните проекти на вилни стопанства все по-често се явяват пълноценна строителна инфраструктура, която не отстъпва по нищо на жилищния сектор за постоянно пребиваване. Очевидно е, че факторът на комплексна защита става актуален и за вилните постройки.

Обаче по отношение на такива стопанства изискванията за електрическа безопасност като правило са донякъде занижени в сравнение с реалния жилищен сектор.

Затова тук традиционно се използват опростени схемни решения с прилагане на универсални УЗО с ток на изключване 30 мА.

С този тип защитни устройства се осигурява напълно действена защита при случай на непреднамерени допири до електрически зони, където е възможна утечка на ток.

Освен това същото изпълнение на уредите осигурява блокировка при случай на технически повреди на оборудването или електропроводката.

Освен УЗО, вилната инсталация се оборудва също със защитни автомати – обикновено по един на линията за осветлението и линията за електрическите контакти.

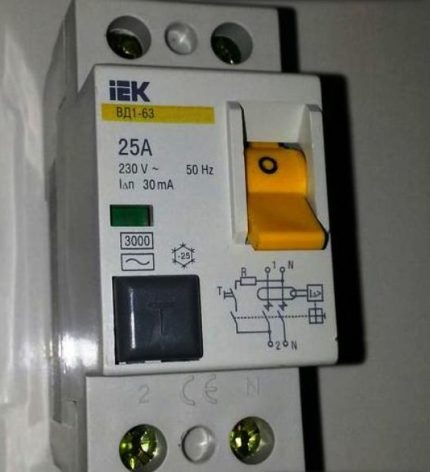

Най-често използваният уред с диференциален ток 30 мА. Счита се за един вид универсално устройство, тъй като теоретично е способен да блокира захранването както при къси съединения, така и в случай на непреднамерени докосвания.

Ако се изисква експлоатация на допълнително оборудване, то се свързва към вече съществуващата схема чрез допълнителен автоматичен прекъсвач.

Ред за извършване на работите по свързване

На първо място трябва да се погрижим за спазването на всички изисквани мерки за безопасност при изпълнение на този вид работи.

Да се изключи електрозахранването на участъка за монтаж, да се осигури процеса с изправен инструмент.

След това предстои да се спазват редица правила, докато се изпълняват електромонтажните работи:

1. Монтажът се извършва строго по предварително подготвена схема.
2. Уредът се монтира вътре в електрическото табло до автоматите.
3. Устройството, закрепено в таблото, се свързва с други компоненти чрез проводници с напречно сечение не по-малко от 2,5 mm (мед). Важно е да се използват схемите за свързване, нанесени върху корпуса на защитния апарат.
4. След завършване на монтажа и разводката на проводниците, проверете коректността на връзките и подайте захранване на участъка.
5. Проверете действието на уреда чрез активиране на бутона „Тест“.

Като правило, правилно подбраното устройство успешно преминава тестовия режим.

Ако това не се случи – уредът не е сработил, значи изчисленията са изпълнени неправилно или има някакви дефекти в схемата на уреда. Тогава УЗО трябва да се замени.

Изводи и полезно видео по темата

Видеото разказва за нюансите и показва детайлите на свързване на защитния уред в условия на експлоатация на електрическата разводка, изпълнена по система TN-C.

Разбираемите обяснения на автора за работата на УЗО в такива условия и практическите демонстрации:

В заключение на обзорния материал за възможни схемни конфигурации с УЗО е необходимо да се отбележи актуалността на използването на тези уреди. Внедряването на устройства за изключване по остатъчни токове е съществено повишаване на нивото на безопасност при ползване на електрически мрежи. Основното е да се избират правилно и да се свързват коректно уредите.

Ако имате опит със свързване на УЗО към еднофазни мрежи без заземление, моля, споделете го с нашите читатели. Разкажете на кои моменти задължително трябва да се обърне внимание, може би знаете някои тънкости на свързването, които не сме споменали в нашия материал? Оставяйте своите коментари и задавайте въпроси в блока под статията.
