Как правилно да свържете УЗО: схеми, варианти на свързване, правила за безопасност

Създаването на съвременна вътрешноквартирна електрическа мрежа е отговорно мероприятие, свързано с изчисления, избор на проводници и електроинсталации, монтажни работи. При това една от главните задачи остава осигуряването на безопасност на обитателите и запазване на имуществото. Съгласни ли сте?

Ако защитните устройства са правилно подбрани и е обмислена схемата за свързване на УЗО и автомати, всички рискове се свеждат до минимум. Но как да се направи това? Какво да се вземе предвид при избора? На тези и много други въпроси ще отговорим в нашия материал.

Също така Вие ще можете да разберете принципа на действие на УЗО и вариантите за неговото свързване. Съвети на експерти и нюанси на монтажа са събрани в този материал. Освен това в статията са поместени видеоклипове, от които ще научите за главните грешки при свързване и ще видите как се свързва УЗО на практика.

Предназначение и принцип на действие на УЗО

За разлика от автоматичния прекъсвач, който предпазва мрежата от претоварвания и къси съединения, УЗО е предназначено за моментално разпознаване на наличие на ток на утечка и реагиране чрез изключване на мрежата или отделен електрически клон.

Тъй като тези две защитни устройства се различават функционално, то и двете трябва да присъстват в схемата на сглобяване.

Принципът на работа на УЗО е прост: сравняване на величините на входящия и изходящия ток и задействане при откриване на несъответствие.

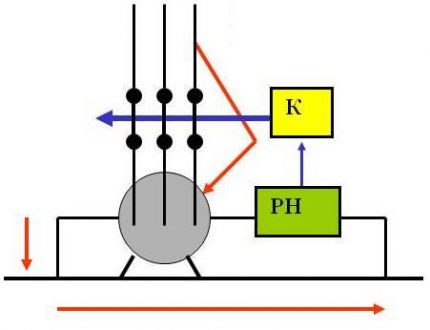

Схема, показваща работата на устройството в случай на пробив на фаза. Първо се задейства релето за напрежение (РН), след това контакторът (К)

Вътре в корпуса на автоматичното устройство се намира трансформатор със сърцевина и намотки с равномерни магнитни потоци, насочени в различни посоки.

При възникване на ток на утечка изходният магнитен поток намалява, в резултат на което се задейства електрорелето и прекъсва захранването. Това е възможно, ако човек се докосне до заземено устройство и електрическа верига. Средно това отнема от 0,2 до 0,4 секунди. Повече за устройството и принципа на действие на УЗО говорихме тук.

Съществуват различни типове устройства, предназначени за мрежи с постоянен или променлив ток. Една от важните технически характеристики, която задължително присъства в маркировката, е силата на тока на утечка.

За защита на обитателите на дома се избират устройства с номинал 30 mA. Там, където има повишен риск, например, санитарни помещения с повишена влажност, детски игрални стаи, се инсталират УЗО с 10 mA.

По-висок номинал, например 100 mA или 300 mA, е предназначен за предотвратяване на пожар, тъй като големите утечки на ток могат да предизвикат запалване. Такива устройства се монтират като общо входно УЗО, както и в предприятия и големи обекти.

Подробна информация относно избора на подходящо УЗО е представена в тази статия.

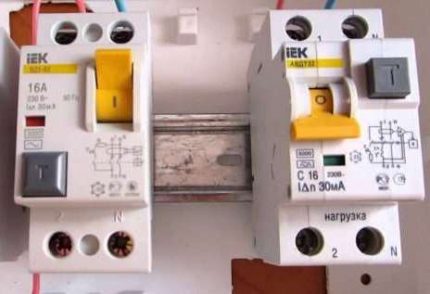

УЗО (отляво) не трябва да се бърка с дифавтомат (отдясно), който обединява функциите на автоматичен прекъсвач и защитно устройство за изключване, тоест може да се задейства както от претоварване, така и от ток на утечка.

АВДТ е по-компактен от комплект защитни устройства и заема по-малко място в ел. табло, но при задействането му е по-трудно да се открие причината за изключването.

Схемата на инсталиране се избира в съответствие с поставената задача и вида на мрежата – еднофазна или трифазна. Ако е необходимо да се защити домът или апартаментът изцяло от токови утечки, УЗО се инсталира на входа на захранващата линия.

Варианти на защита за еднофазна мрежа

За необходимостта от монтаж на комплект защитни устройства споменават производителите на мощна битова техника. Нерядко в придружаващата документация към пералня, електрическа печка, съдомиялна или бойлер е посочено какви допълнителни устройства е необходимо да се инсталират в мрежата.

Все по-често обаче се използват няколко устройства – по отделни контури или групи. В този случай устройството в комбинация с автомат(и) се монтира в таблото и се свързва с определена линия.

Имайки предвид броя на различните контури, обслужващи контакти, превключватели, техника, максимално натоварващи мрежата, може да се каже, че схемите за свързване на УЗО са безброй. В битови условия може дори да се инсталира контакт с вградено УЗО.

По-нататък ще разгледаме популярните варианти за свързване, които са основни.

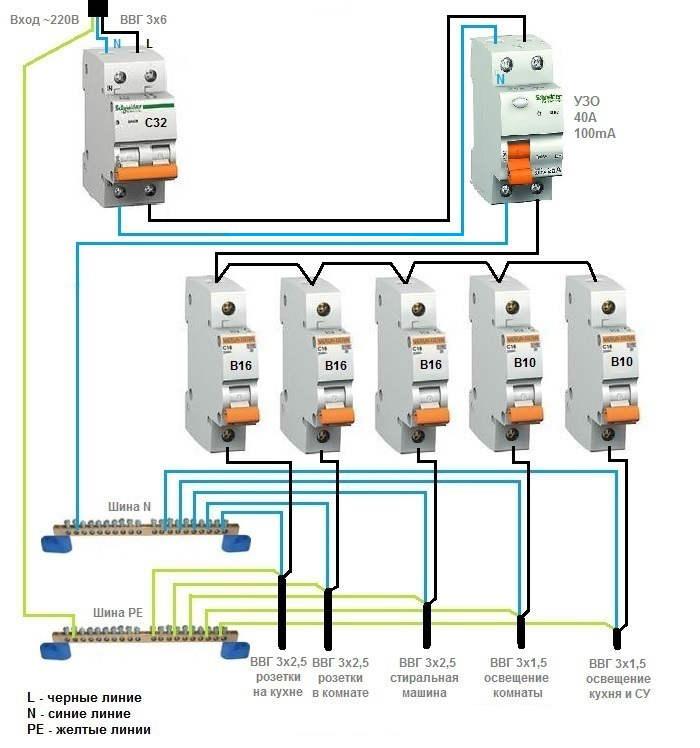

Вариант #1 – общо УЗО за 1-фазна мрежа.

Мястото на УЗО – на входа на захранващата линия в апартамента (къщата). То се инсталира между общия двуполюсен автомат и комплект автомати за обслужване на различни ел. линии – осветителни и контактни контури, отделни отклонения за битова техника и др.

Ако на който и да е от изходящите електроконтури възникне ток на утечка, защитното устройство веднага ще изключи всички линии. В това, безспорно, е неговият минус, тъй като няма да може точно да се определи къде точно е неизправността.

Да предположим, че е настъпила утечка на ток поради допиране на фазния проводник с включен в мрежата метален уред. УЗО-то задейства, напрежението в системата изчезва и да се намери причината за изключването ще бъде доста сложно.

Положителната страна се отнася до икономията: един уред струва по-евтино, а и заема по-малко място в електротаблото.

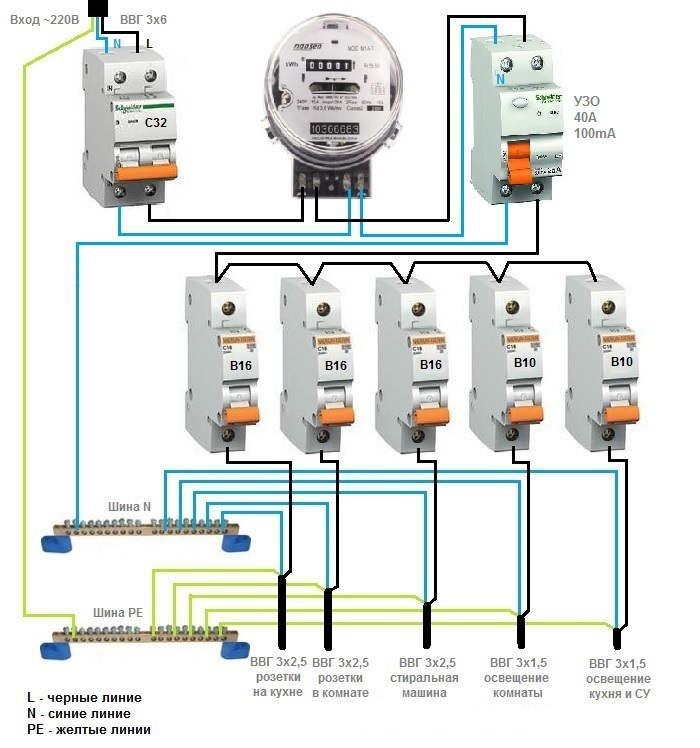

Вариант #2 – общо УЗО за 1-фазна мрежа + електромер.

Отличителна черта на схемата е наличието на уред за измерване на електроенергия, чието инсталиране е задължително.

Защитата от утечка на ток също се свързва към автоматите, но на входящата линия към нея е присъединен електромерът.

Ако е необходимо да се прекъсне подаването на електроенергия в апартамента или къщата, се изключва общият автомат, а не УЗО-то, въпреки че те са инсталирани наблизо и обслужват една и съща мрежа.

Предимствата на такова разположение са същите като при предишното решение – икономия на пространство в електротаблото и на пари. Недостатък – сложност при откриване на мястото на утечка на ток.

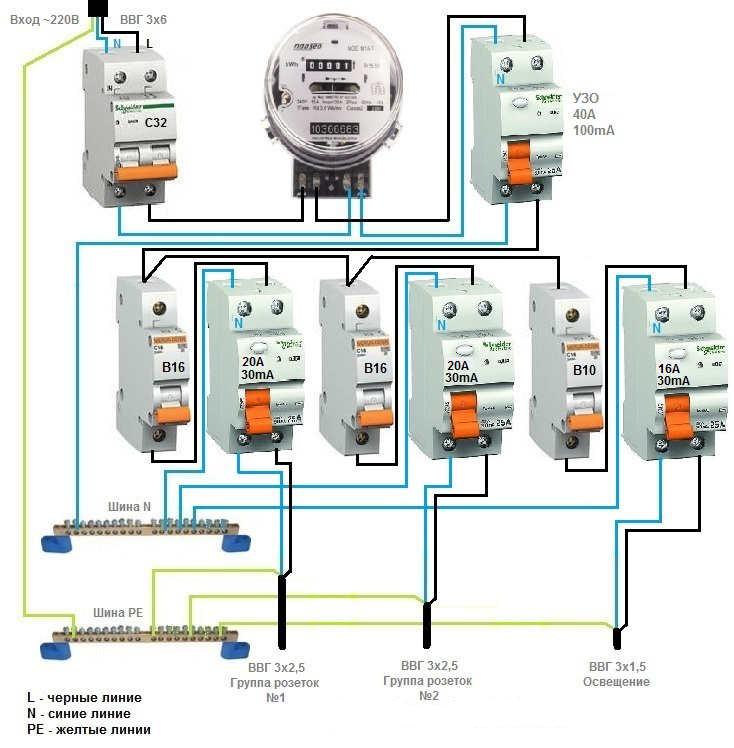

Вариант #3 – общо УЗО за 1-фазна мрежа + групови УЗО.

Схемата е една от усложнените разновидности на предишния вариант.

Благодарение на инсталирането на допълнителни уреди на всеки работен контур защитата от токове на утечка става двойна. От гледна точка на безопасността – това е отличен вариант.

Да предположим, че е възникнала аварийна утечка на ток, а включеното УЗО на осветителния контур по някаква причина не е задействало. Тогава общото устройство реагира и изключва вече всички линии.

За да не задействат веднага и двата апарата (частния и общия), е необходимо да се спазва селективност, тоест при инсталиране да се вземат предвид както времето на задействане, така и токовите характеристики на уредите.

Положителната страна на схемата е, че при аварийна ситуация се изключва един контур. Изключително рядко възникват случаи, когато се изключва цялата мрежа.

Това може да се случи, ако инсталираното на конкретната линия УЗО:

• бракувано;
• е дефектно;
• не съответства на натоварването.

За да не възникват подобни ситуации, препоръчваме да се запознаете с методите за проверка на УЗО за работоспособност.

Минуси – претрупаност на електротаблото с множество еднотипни уреди и допълнителни разходи.

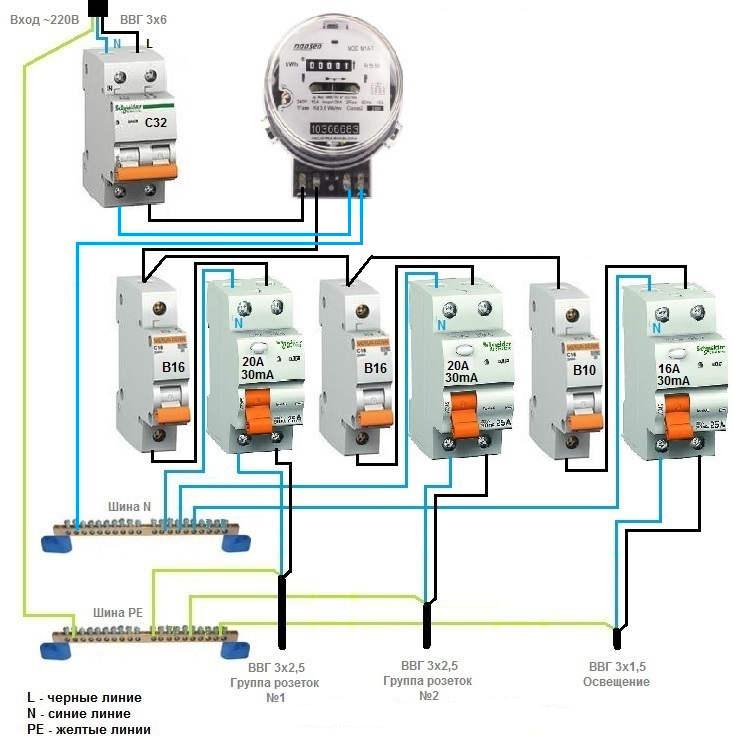

Вариант #4 – 1-фазна мрежа + групови УЗО.

Практиката показа, че схемата без монтаж на общо УЗО също функционира нелошо.

Разбира се, няма застраховка от незадействане на една защита, но това лесно се поправя, като се закупи по-скъпо устройство от производител, на когото може да се довери.

Схемата наподобява варианта с обща защита, но без инсталиране на УЗО за всяка отделна група. Отличава се с важен положителен момент – тук е по-лесно да се определи източникът на утечка.

От гледна точка на икономията, електромонтажът на няколко устройства губи – едно общо би струвало много по-евтино.

Ако в апартамента Ви електрическата мрежа не е заземена, препоръчваме да се запознаете със схемите за свързване на УЗО без заземяване.

Схеми за 3-фазна мрежа

В домовете, производствените помещения и другите съоръжения може да се срещне и друг вариант на електрозахранването.

Така например, за апартаментите свързването на трифазна мрежа не е характерно, но за оборудването на частна къща такъв вариант не е рядкост. Тук ще се използват други схеми за свързване на защитния апарат.

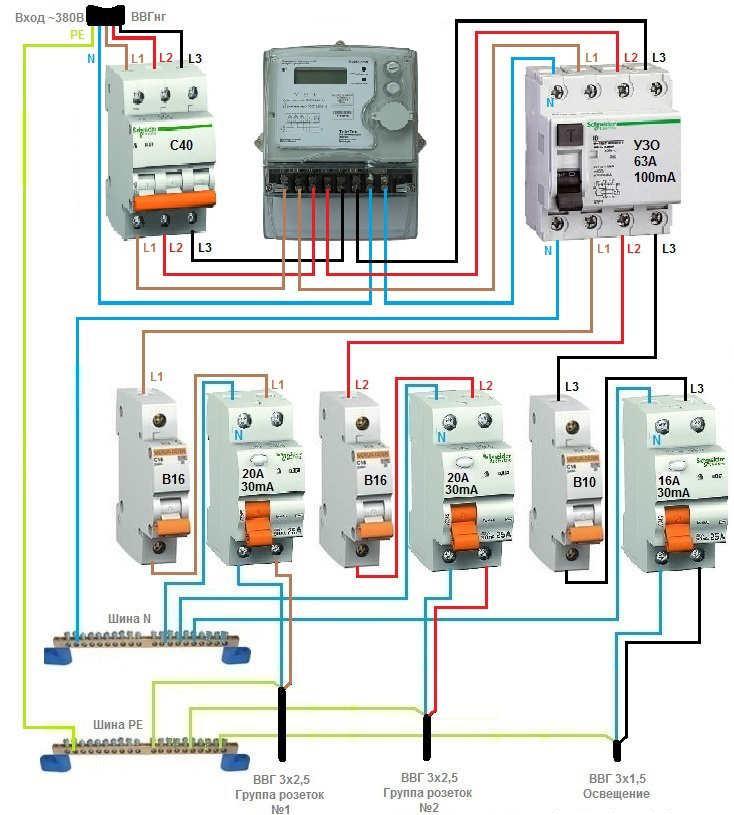

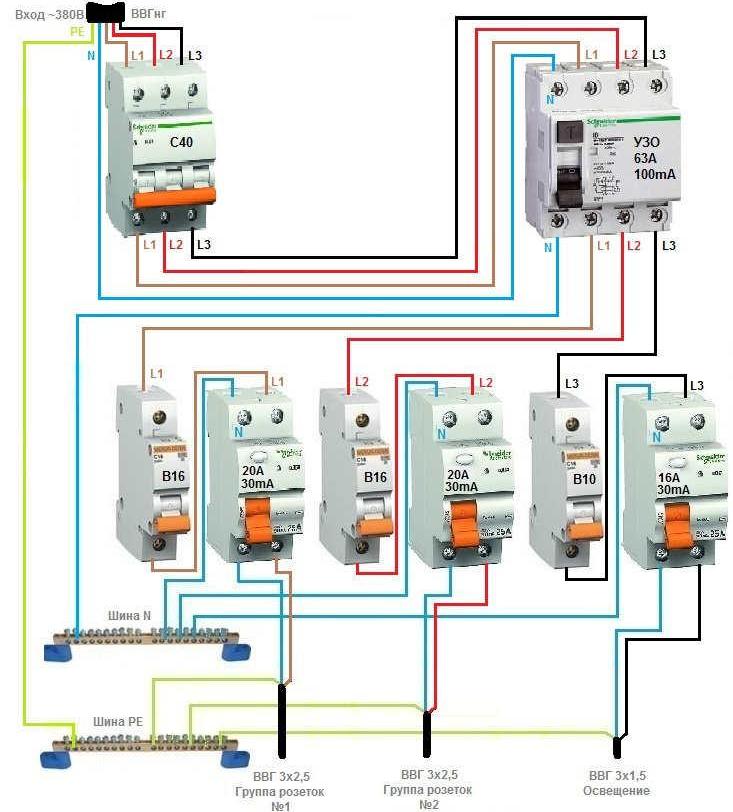

Вариант #1 – общо УЗО за 3-фазна мрежа + групови УЗО.

За мрежа 380 V двуполюсният апарат не е достатъчен, необходим е четириполюсен аналог: трябва да се свържат 1 нулева жила и 3 фазни жили.

Схемата е усложнена от оборудването на всяка електрическа линия с отделен апарат УЗО. Това не е задължително, но се препоръчва да се направи дублирана защита за допълнително предпазване от токове на утечка.

Видът на проводниците е важен. За 1-фазна мрежа е подходящ стандартният кабел ВВГ, докато за 3-фазна се препоръчва да се постави по-устойчивият на запалване ВВГнг. За избора на подходящ тип проводник сме писали в друга наша статия.

Вариант #2 – общо УЗО за 3-фазна мрежа + електромер.

Това решение напълно повтаря предишното, но в схемата е добавен електромер. Груповите УЗО също са включени в системата за обслужване на отделните линии.

От всички представени схеми тази е най-обемна в буквалния смисъл, тоест изисква инсталиране на голямо електротабло с множество проводници и свързани електроуреди.

Съществува нюанс, който се отнася до всяка от представените схеми. Ако в апартамента или къщата има няколко осветителни и контактни кръга, няколко мощни домакински уреда, които изискват обособяване на отделни електрически линии, тогава има смисъл да се монтира двойна защита с общо УЗО.

В противен случай е достатъчен или общ апарат, или по един за всеки кръг.

Инструкция за инсталиране на УЗО

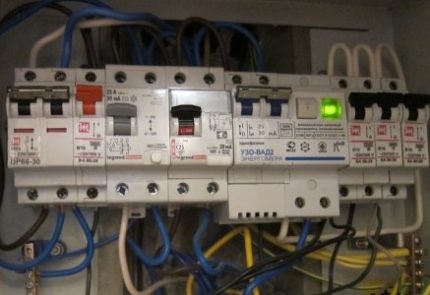

Първо трябва да се избере място за монтаж на устройството. Прилагат се 2 варианта: табло или шкаф. Първият наподобява метална кутия без капак, закрепена на височина, удобна за обслужване.

Шкафът е оборудван с вратичка, която може да се заключва. Някои видове шкафове имат отвори, за да може да се снемат показанията на измервателния уред, без специално да се отваря вратичката, и да се изключват устройствата.

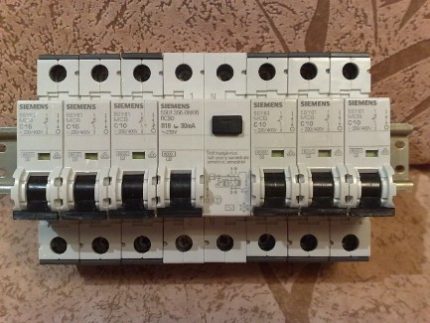

Защитните устройства се фиксират на монтажни DIN-шини, разположени хоризонтално. Модулната конструкция на автоматите, диференциалните автомати и УЗО позволява да се поставят няколко броя на една шина.

Към левите клеми на входа и изхода винаги се свързва нулевият проводник, а към десните – фазният. Един от вариантите:

• входна клема N (горна лява) – от входния автоматичен прекъсвач;
• изход N (долна лява) – към отделна нулева шина;
• входна клема L (горна дясна) – от входния автоматичен прекъсвач;
• изход L (долна дясна) – към груповите автомати.

Към момента на инсталиране на защитното устройство в таблото вече може да са инсталирани автоматични прекъсвачи. За да се подреди разположението на уредите и проводниците, вероятно ще се наложи да се пренаредят устройствата в определен ред.

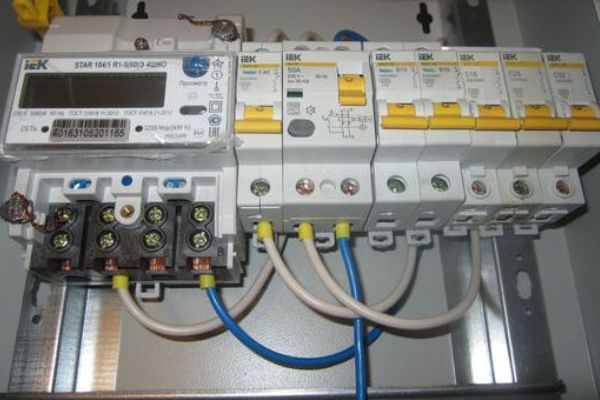

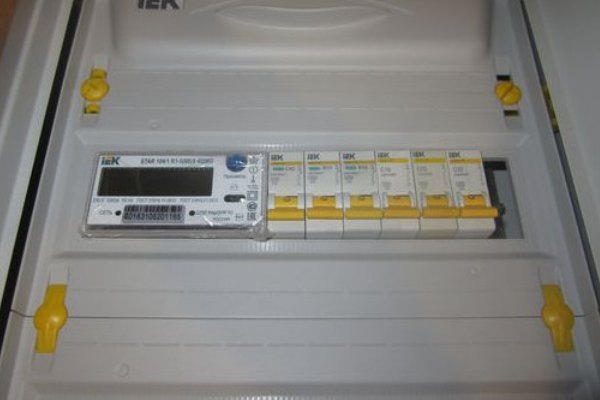

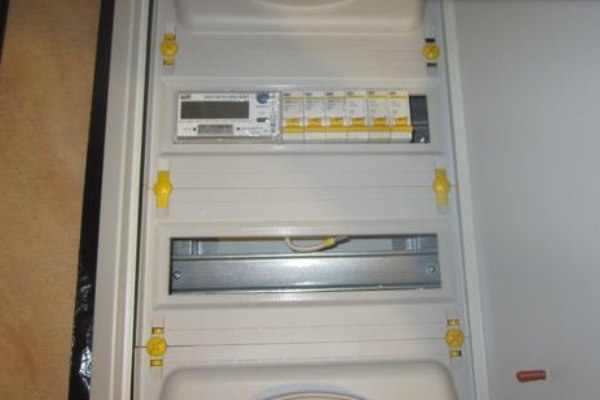

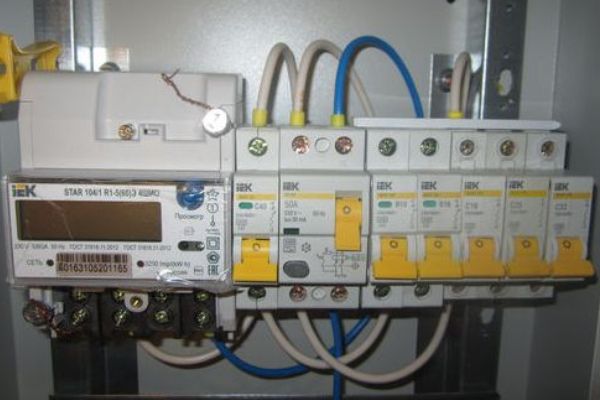

Представяме пример за инсталиране на входно УЗО в електрически шкаф, където вече има монтиран електромер, входен автоматичен прекъсвач и няколко автоматични прекъсвача за отделни вериги – осветителна, контактна и др.

Никога не се свързва УЗО на входа – то винаги следва общия входен автоматичен прекъсвач. Ако се използва електромер, то устройството за защитно изключване преминава на трета позиция от входа.

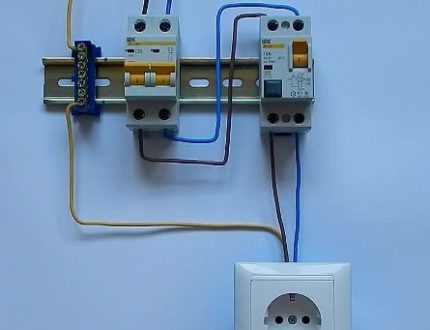

Описание на процеса на свързване:

• инсталираме уреда на DIN-шината отдясно на автомата – достатъчно е да го приложим и да натиснем с малко усилие до щракване;
• протягаме обработените и оголени проводници от автомата и нулевата шина, вмъкваме ги в горните клеми според схемата и затягаме крепежните винтове;
• по същия начин вмъкваме проводниците в долните клеми и затягаме винтовете;
• тестваме – първо включваме общия автомат, след това УЗО, натискаме бутона „Тест“; при натискане уредът трябва да се изключи.

За да се уверим в правилността на свързването, понякога се симулира ток на утечка. Вземат се два работни проводника – „фаза“ и „земя“, едновременно се подвеждат към цокъла на електрическа крушка. Появява се утечка, и уредът трябва незабавно да реагира.

Какви грешки трябва да се избягват?

Преди свързване задължително трябва да се прероверят техническите характеристики на устройствата. Номиналният ток трябва да бъде равен или по-висок от аналогичния параметър на входния автоматичен прекъсвач. Стойностите лесно се определят по маркировката.

Електриците препоръчват да избирате защитно устройство с една степен по-високо, тоест за автоматичен прекъсвач на 50А е подходящо УЗО 63А.

Можете правилно да изчислите параметрите, да изберете прекъсвач и УЗО с правилния номинален ток, но при монтажа да допуснете малка грешка, в резултат на което системата ще бъде безполезна.

Например, начинаещите често бъркат шините. Трябва да запомните, че за нулевия проводник и за заземяващия проводник се използват различни шини. Освен това, за всяко устройство е необходима отделна шина: за 5 УЗО – 5 шини.

Каквато и схема на свързване да използвате, заземяващият проводник няма да участва в нея. Всички клеми са предназначени или за фазовия проводник (натоварване), или за нулевия (неутрал).

В никакъв случай не трябва да бъркате полюсите N и L. Те имат буквени обозначения на корпуса, а проводниците се различават по цвят, затова трябва да бъдете внимателни.

Ако се получава фалшиво задействане или, напротив, уредът не реагира, вероятно причината е следната:

• «фаза» и «земя» са свързани след УЗО;
• непълно свързване – не е вкаран проводник N в съответната клема;
• «нула» и «земя» са свързани в контакта;
• объркване между свързването на две или повече УЗО към електроинсталациите.

На практика грешките са много повече, тъй като се прилагат различни схеми. Колкото повече уреди участват в сглобяването на електротаблото, толкова по-внимателни трябва да бъдете при свързването.

Правила за безопасност в процеса на работа

Голяма част от правилата имат общ характер, тоест те трябва да се прилагат в процеса на всякакви електромонтажни работи.

Ако сте решили самостоятелно да оборудвате разпределителното електротабло, преди да инсталирате и свържете УЗО, не забравяйте:

• изключете електрозахранването – изключете автоматичния прекъсвач на входа;
• използвайте проводници с подходящото цветово маркиране;
• не използвайте метални тръби или армировка в жилището за заземяване;
• на първо място инсталирайте автоматичния входен прекъсвач.

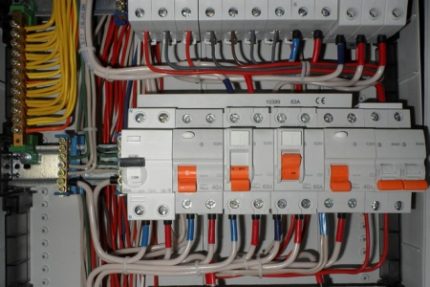

Ако съществува възможност, се препоръчва да използвате отделни уреди за осветителните линии, контактите, веригите за пералнята и др. В противен случай е достатъчно инсталирането на общо УЗО.

За защита на децата всички електроинсталации от детската стая обикновено се обединяват в една верига и се оборудват с отделен уред. Вместо УЗО може да използвате диференциален автоматичен прекъсвач

Освен характеристиките на самите уреди, важни са и параметрите на други елементи на електропроводката, например, напречно сечение на проводника. То трябва да се изчисли, като се вземе предвид постоянният товар.

Свързвайте проводниците помежду си по-добре с помощта на клеми, а за свързване към уредите – използвайте специално предназначени, маркирани клеми, както и схемата на корпуса.

Изводи и полезно видео по темата

Няколко практически съвета и обяснения ще помогнат на начинаещите да разберат как правилно да изберат и свържат УЗО в къщата или жилището.

Грешки при свързването на контактите:

За необходимостта и нюансите при инсталиране на защитни устройства:

Не винаги съществува възможност за извикване на квалифициран специалист за оборудването на разпределителното електротабло. Понякога автоматичните прекъсвачи или УЗО трябва да се инсталират самостоятелно.

Поради небрежност при монтажа може да възникне токов удар, затова е важно да се използват схеми за свързване, да се правят правилни изчисления и да се следват правилата за безопасност.
