Кой кабел да се използва за електроинсталация в апартамент: преглед на проводници и избор на най-добрия вариант

В продажба има разнообразни проводници, различаващи се по материал, сечение, маркировка, конструкция и цвят.

При полагане на електрически системи е необходимо да решите първостепенния въпрос – какъв кабел да използвате за окабеляване в апартамента, за да осигурите безопасност и надеждност на положените електрически комуникации.

Съгласете се, изборът на подходящ проводник – задача не от лесните. Ще се постараем да ви помогнем и предлагаме да се запознаете с подробната класификация на кабелите и спецификата на свързване на електрическото оборудване.

Причини за подмяна на кабелите

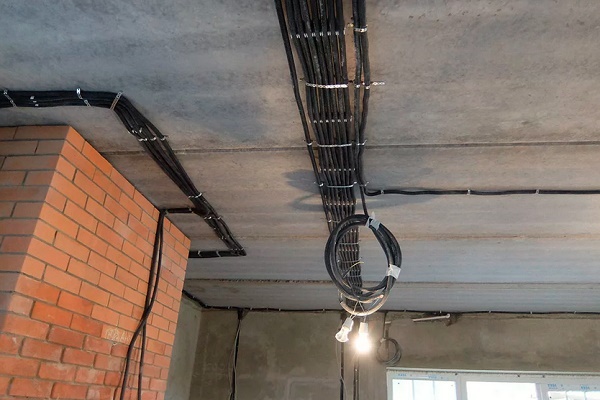

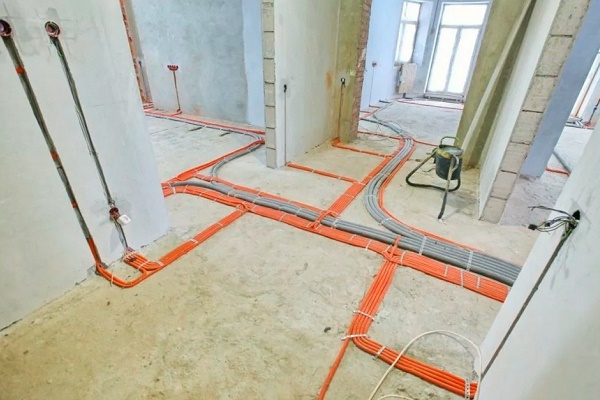

Пълна или частична подмяна на електрическите мрежи обикновено е необходимо да се извършва в два случая:

1. Възраст на окабеляването. Препоръчително е да се извършва основен ремонт след 15-20 години от нанасянето в нов апартамент. През това време инсталираните комуникации се износват, превръщайки се в източник на потенциална опасност за обитателите.
2. Преустройство и ремонт на помещения (особено с добавяне на мощна битова техника). Съвременните електрически печки, перални, съдомиялни машини поставят повишени изисквания към окабеляването. Не е препоръчително да ги свързвате към стари електрически мрежи поради несъответствие на характеристиките. При планиране на покупката на подобни агрегати е по-добре да обновите комуникациите в отделни стаи, например в кухнята или банята.

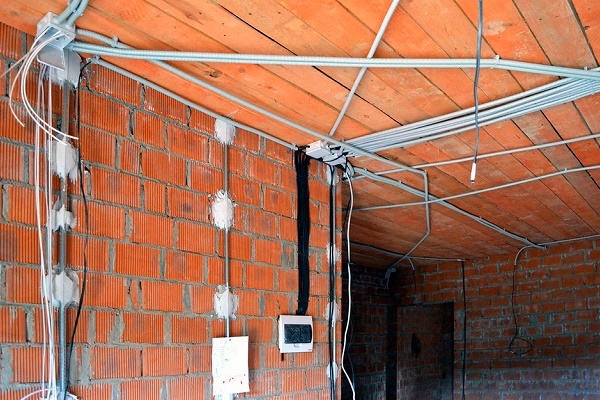

Независимо от причината за подмяна на електрическите мрежи, работата трябва да започне със съставяне на схема за разводка на електриката и подбор на кабелна продукция.

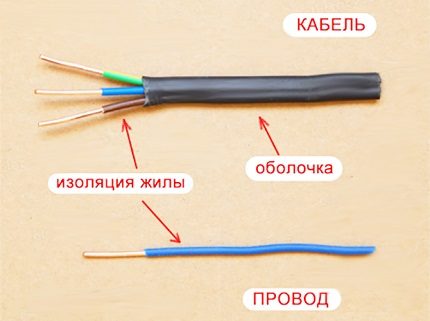

Разлики между кабели и проводници

Начинаещите майстори често задават въпроса какво да купуват за полагане на електрокомуникации – кабели или проводници.

За да решите този проблем, трябва да изясните разликата между тези изделия:

• Според приетия в СССР ГОСТ 15845-80, кабелът се състои от един или няколко проводника (жила), покрити с изолационен материал. Такива елементи от своя страна са затворени в пластмасова, полиетиленова, метална или гумена обвивка, върху която може да бъде поставена допълнителна защитна покривка, включително и бронирана.
• Благодарение на двойната изолация кабелът е надеждно защитен от влага, светлина, въздействие на агресивни вещества, механични повреди. Повишените характеристики на здравина и надеждност позволяват да се използват подобни изделия в най-сложни условия, например под вода и под земя.
• Проводът пък се състои от една или няколко усукани жила, които могат да бъдат както изолирани, така и голи. Обикновено те са затворени в неметална обвивка (ПВХ, омрежен полиетилен) или оплетка/намотка от текстил или тел. Защитеността на провода е значително по-малка от тази на кабела, поради което сферата на неговото използване е доста ограничена.

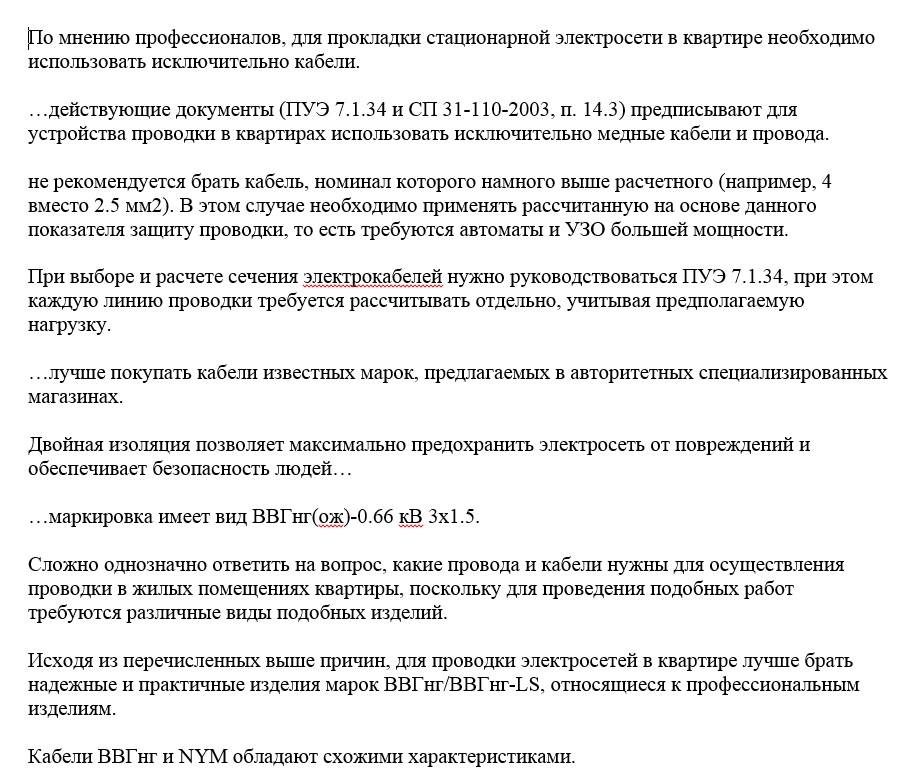

Според мнението на професионалистите, за полагане на стационарна електрическа мрежа в апартамент е необходимо да се използват изключително кабели. Проводите могат да се прилагат за преносимо електрическо оборудване, както и в слаботокови системи с напрежение, не надвишаващо 24V.

Проводите се различават от кабелите по наличието на голи жила и по-лека защитна обвивка. Те могат да се прилагат за създаване на електросистеми, към които не се предявяват повишени изисквания.

При избора на материали за полагане на електрически мрежи в жилищни помещения трябва да се дава предпочитание на безупречно качествена продукция. Само в този случай може да се инсталира безопасна, пожароустойчива и надеждна инсталация, която ще осигури доставката на електрически ток до всеки ъгъл на апартамента.

Най-важните характеристики на кабелната продукция

При закупуване на изделия, използвани за полагане на електрокомуникации, е важно да се вземат предвид изброените по-долу особености.

Материал и конструкция на кабела

В асортимента могат да се срещнат елементи на инсталацията с използване на медни и алуминиеви жила. Въпреки че последните струват по-евтино, изделията от мед са по-надеждни: при тях показателят за проводимост на тока е по-висок, а съпротивлението – по-ниско; освен това проводниците от този метал се нагряват по-бавно.

Медта също е по-пластична и не е податлива на бързо окисление, благодарение на което жилата от нея служат дълго време.

Изхождайки от такива характеристики, действащите документи(ПУЭ 7.1.34 и СП 31-110-2003, т. 14.3) предписват за устройството на инсталацията в апартаменти да се използват изключително медни кабели и проводи.

Въпреки че алуминиевите изделия се използват широко в промишлеността, тяхното използване за инсталиране на електрически мрежи в жилищни помещения е забранено от правилата за устройство на електрическите уредби.

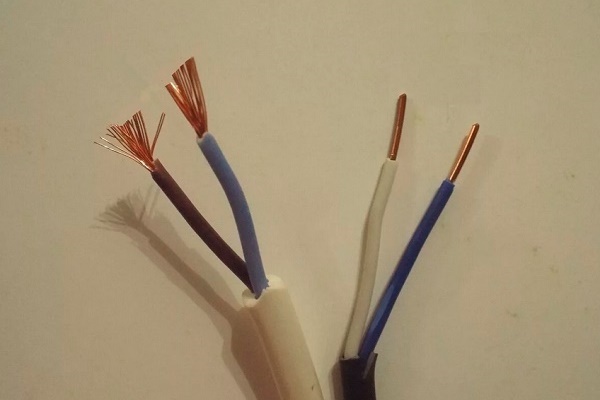

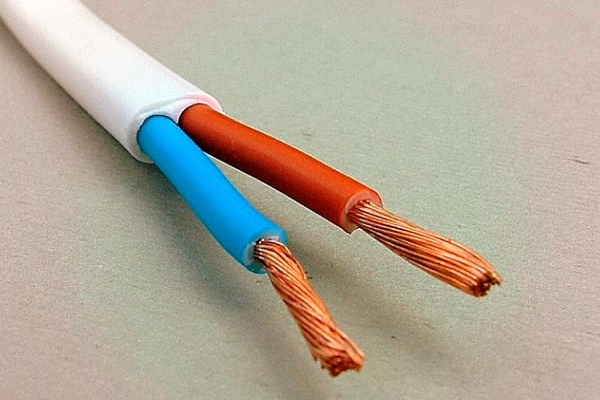

По конструкция проводниците могат да имат една или няколко жили. Едножичният елемент представлява монолитен проводник, заобиколен от изолационна обвивка. Такъв продукт е удобен и лесен за монтаж, освен това струва по-малко от многожичния.

В същото време кабелите от тази конструкция, особено с голямо сечение, са по-твърди и често се чупят при прегъвания. Поради тези особености специалистите предпочитат пластичните многожични изделия.

Такива модели понасят добре усуквания, огъвания, завъртания, благодарение на което те са подходящи за полагане на всякакви електрически мрежи.

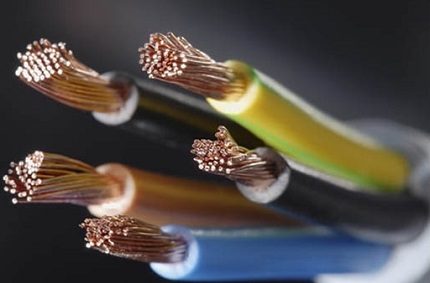

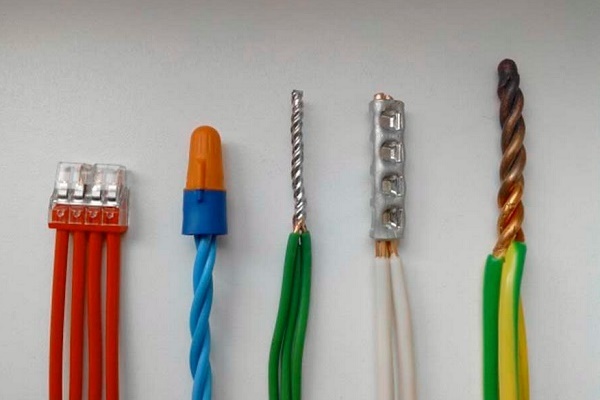

За свързване на проводници с многожични жили към електроапаратура (клеми на ключове, контакти) е необходима оконцовка или допълнително пресоване с накрайници.

Обаче при остра необходимост за инсталация под мазилка се допуска прилагане на едножилно медно изделие, тъй като довършителният материал осигурява допълнителна защита.

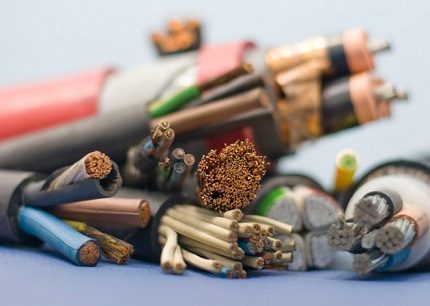

Повече за сечението на кабела

Този показател, измерван в квадратни милиметри, отразява пропускателната способност на тока. При кабелно изделие от мед един мм² може да пропусне ток от 8-10 ампера, докато при алуминиев максималният показател е само 8А.

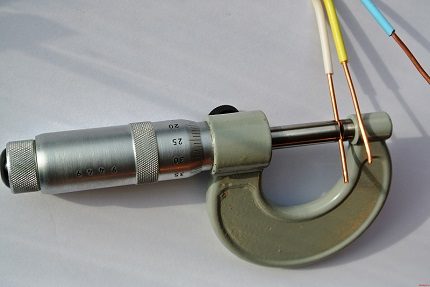

Сечението на кабела не трябва да се бърка с неговия диаметър. Ако последната характеристика може да се измери с дебеломер или дори с линийка, то площта на сечението се изчислява по специална формула, една от променливите на която е диаметърът.

За да се осигури безопасна работа на електропреносната мрежа, е по-добре да се подбират проводници с по-голяма пропускателна способност.

Благодарение на това жилото не се нагрява над допустимата норма, което предпазва изолацията от разтопяване. Запасът на сечението също е важен, тъй като скритата под мазилката инсталация се охлажда слабо.

В същото време не се препоръчва да се взема кабел, чийто номинал е много по-висок от изчисления (например, 4 вместо 2.5 мм²). В този случай е необходимо да се приложи изчислената на основата на този показател защита на инсталацията, тоест са необходими автомати и УЗО с по-голяма мощност.

За инсталиране на електрически мрежи в апартамент обикновено се използват няколко разновидности кабели. Най-тънките се прилагат за организация на осветлението, средните подхождат за контакти, а най-дебелите за свързване на електрически печки.

В идеален случай сечението трябва да съответства на маркировката, посочена на етикета на кабелното изделие, но фактическият показател често има по-малка стойност.

Малки отклонения са допустими, тъй като при сертификация се обръща внимание на съпротивлението, а не на сечението. Съществените отклонения в цифрите обаче свидетелстват за дефект.

При избора и изчисляването на сечението на електрокабелите трябва да се ръководи от ПУЭ 7.1.34, като всяка линия на инсталацията трябва да се изчислява отделно, като се взема предвид предполагаемото натоварване.

В повечето случаи обаче е допустимо да се ръководи от практически опит в устройството на електропроводката. Въз основа на многобройни наблюдения и извършване на изчисления в устройството на електропроводката често се използват кабели със следното сечение:

Дебелина на изолацията на жилата

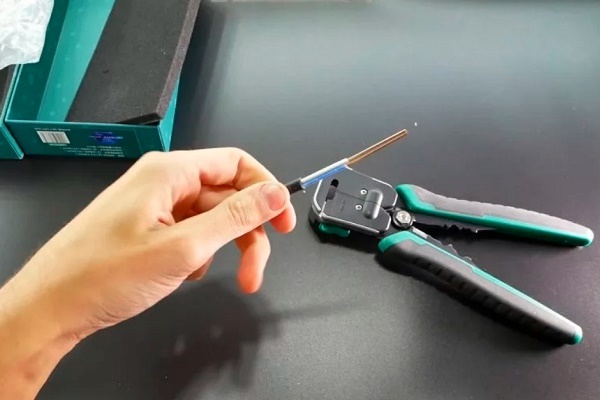

Всеки проводник, използван в многожилен или едножилен кабел, е обграден с изолация, за която се използва PVC или други видове пластмаса (те могат да бъдат обикновени или с понижена запалимост и димообразуване).

Дебелината на изолацията се регулира от съответните ГОСТ-ове: за битови кабели, предназначени за напрежение до 660 V, със сечение 1,5 и 2,5 квадратни милиметра, нормативът предвижда използване на изолационен слой от 0,6 мм.

За да не сбъркате, по-добре купувайте кабели от известни марки, предлагани в авторитетни специализирани магазини.

Дебелина на обвивката на кабела

Външната обвивка оформя цялостен кабел, като фиксира и предпазва намиращите се вътре изолирани проводници.

Както и жичната изолация, тя обикновено е изработена от различни видове пластмаса (PVC, омрежен полиетилен, полимер с понижена запалимост), но има по-голяма дебелина.

Съгласно приетите правила, слоят на защитната обвивка на едножилните кабели е 1,4 мм, а на многожилните – 1,8 мм, на практика дебелината на подобни изделия може леко да варира в по-малка посока.

Всички компоненти на апартаментната проводка, дори ако се предвижда да се използват за участъци с минимална мощност, трябва да бъдат направени от кабели, които имат защитени проводници и цялостна обвивка.

Двойната изолация позволява максимално да се предпази електропреносната мрежа от повреди и осигурява безопасността на хората, като помага да се избегне токов удар.

Правила за четене на маркировката на кабела

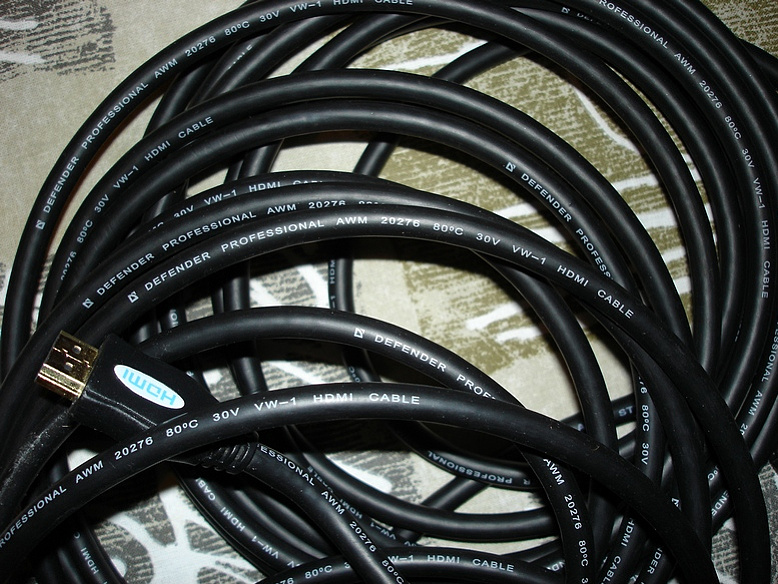

Върху обвивката на кабела, използван за електромонтаж в жилищно помещение, се съдържа цялата необходима за избора на изделието информация. Надписът, който трябва да бъде ясен и четлив, се отпечатва или изтиска по време на производствения процес.

Основните сведения за определен вид кабелна продукция се нанасят по цялата дължина на изделието, на малко разстояние едно от друго

Ето някои обозначения.

Първата буква, използвана в маркировката, указва материала на изолационната обвивка:

• П – проводник или изолация от полиетилен;
• В – поливинилхлоридна (PVC) изолация;
• К – контролен кабел;
• Р – изолация от гума.

Втората буква обозначава материала, от който е направена обвивката на жилото:

• В – PVC-изолация;
• Р – гумова обвивка;
• П – полиетиленова изолация.

Освен това, маркировката може да съдържа и други букви, отразяващи други характеристики на електрическия кабел:

• нг – изолацията на кабела има понижена запалимост;
• Шв – защитен херметичен проводник; PVC-маркуч;
• LS – при топене на проводника се отделя малко дим;
• Бб – защитна обвивка, състояща се от две стоманени ленти;
• Э — екраниран кабел;
• Б — брониран провод;
• з — кабел със запълнени промеждутъци между проводниците;
• П – плосък провод;
• Г — кабел с повишена гъвкавост;
• ОЖ – еднопроволочна жила.

Буква за обозначаване на материала, от който е направен кабелът, присъства само за алуминиеви изделия (А). За медни проводници буквата не се посочва, тъй като този метал се използва по подразбиране.

Маркировката може да съдържа и следната важна информация:

• наименование на производителя;
• година на производство;
• брой жила;
• сечение;
• напрежение (номинал).

В каталозите и ценоразписите обикновено не се посочват производителят и датата на производство. В този случай маркировката има вид ВВГнг(ож)-0.66 кВ 3х1.5.

Което се разшифрова като трижилен негорящ (нг) гъвкав (Г) меден кабел с три еднопроволочни жила (ож), чието сечение е 1.5 кв. мм. Кабелът е проектиран за номинално напрежение от 660 V и има изолация и обвивка от PVC-пластик (ВВ).

Допълнителна информация за маркировката на кабели и проводници е представена в тази статия.

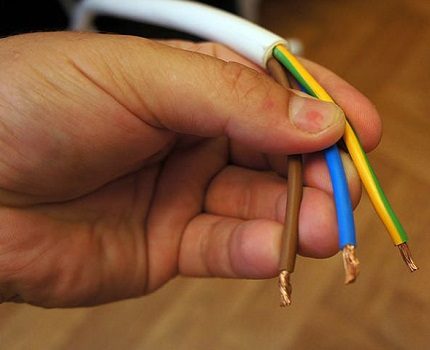

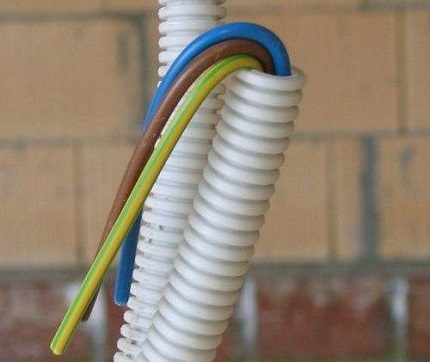

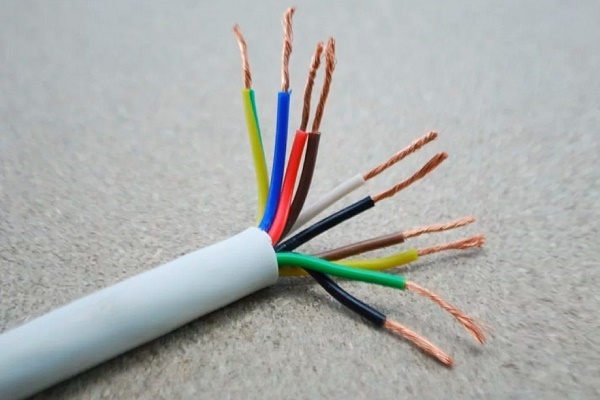

Цветове на кабелните жила

Проводниците могат да бъдат или равномерно оцветени, или да имат едномилиметрова лента върху обвивката по дължината на проводника.

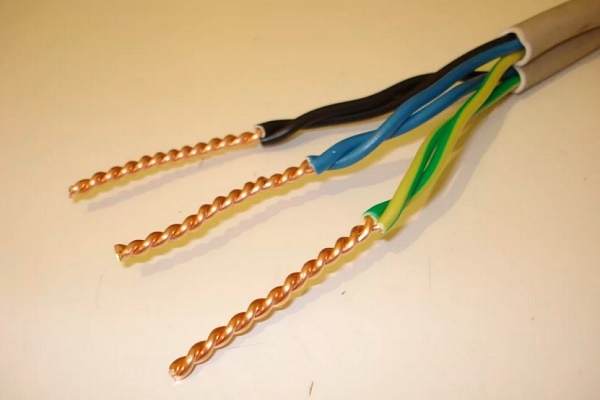

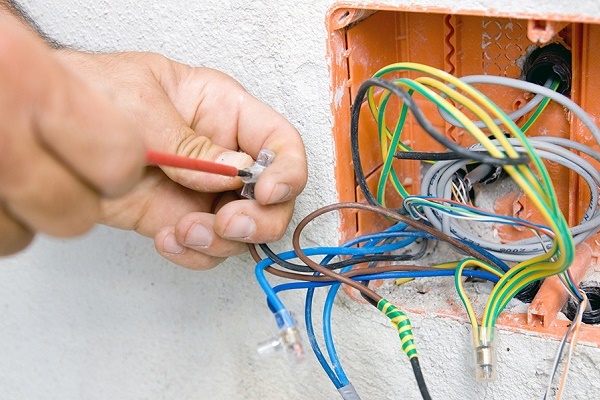

Проводниците в кабела имат различна оцветка. Това значително улеснява процеса на свързване на елементите, което е важно при извършване на електромонтажни работи.

Разшифровка на цветовете на проводниците:

• Червените, кафявите, белите проводници по правило се използват като фаза (на схемите се обозначават като L).
• Сините проводници обозначават нула (N).
• Зелените или зелено-жълтите жила, които се нанасят на плана с букви PE, винаги съответстват на заземяване.

Подобна цветова специфика значително улеснява електромонтажните работи.

Опаковка и сертификати за съответствие

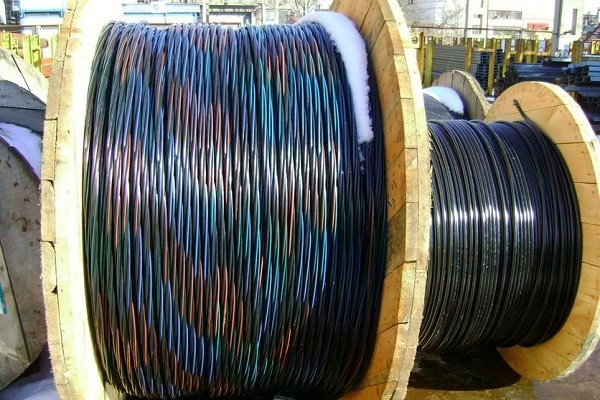

Съществуват два вида стандартна опаковка за електропроводка. Предназначените за търговия на дребно в строителни и други специализирани магазини кабели се навиват на бухти.

Продукцията, предлагана на търговци на едро, строителни организации и други големи потребители, се опакова в барабани.

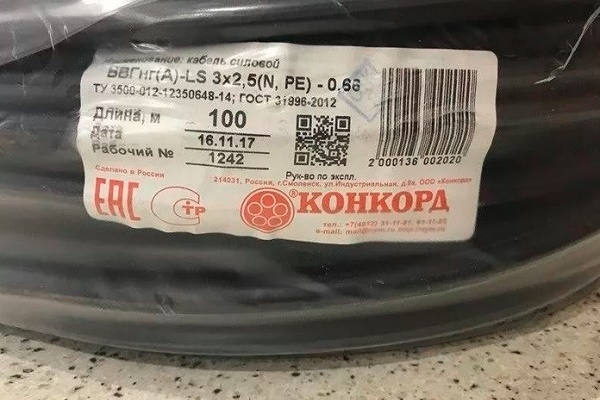

Към всяка опаковка на кабелна продукция задължително се прилага етикет, който може да има различен цвят, форма и начин на закрепване.

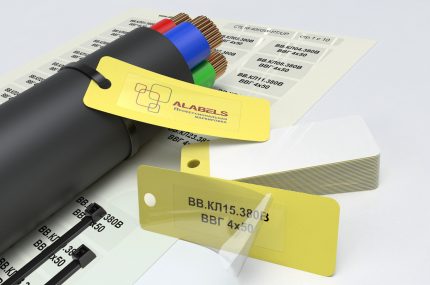

Независимо от вида на опаковката, към изделията се закрепва етикет с описание, което включва:

• наименование на завода или фирмена търговска марка;
• марка на кабелната продукция;
• дата на производство;
• ГОСТ или ТУ, съгласно които е произведено кабелното изделие;
• брой отрези с обозначение на дължината;
• номер на барабана;
• тегло на проводника;
• знак за съответствие;
• отметка на контрольора.

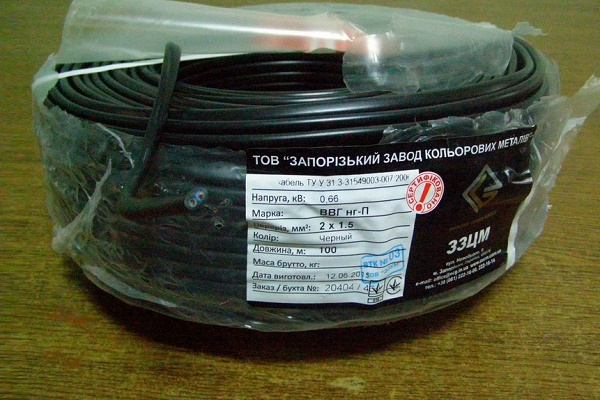

При закупуване на кабел в цяла бухта с размер 100 м, етикетът се предоставя заедно с продукта. При закупуване на електрически проводник на парче – етикетът се предоставя от продавача за преглед.

Качеството на кабела се потвърждава от специални документи. Продуктът трябва да притежава сертификат за пожарна безопасност и сертификат за съответствие, който потвърждава възможността за използване на този вид кабел за определени електромонтажни работи.

В документа, отнасящ се за даден вид продукт, трябва да бъдат посочени ГОСТ или ТУ, както и срокът на валидност. Продавачите са длъжни да предоставят сертификата за преглед при първо искане от купувача.

Външно състояние на кабелната продукция

При покупка на електрически проводници трябва да се обръща внимание и на външния вид на изделията. По-добре е да се избягват продукти с външни повреди: изразени прегъвания, притискания, намачквания.

Подобни неизправности могат да сигнализират за вътрешни проблеми: проводниците с външни дефекти могат да имат прекъсвания или да бъдат затворени един върху друг. За да не сгрешите с избора, е желателно внимателно да прегледате електрическия проводник в магазина и едва след това да платите покупката.

Съществуващи разновидности на изделията

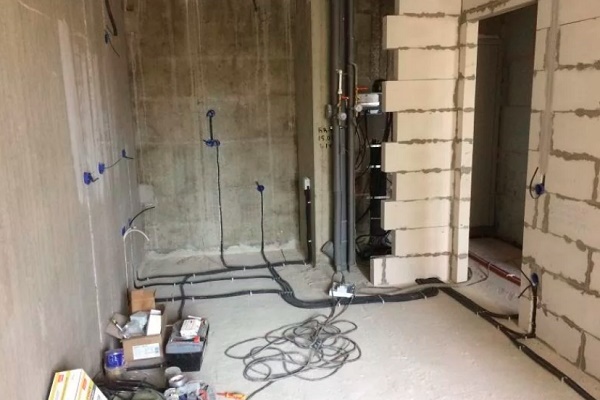

Трудно е да се отговори еднозначно на въпроса какви проводници и кабели са необходими за осъществяване на окабеляване в жилищните помещения на апартамента, тъй като за извършване на подобни работи са необходими различни видове подобни изделия.

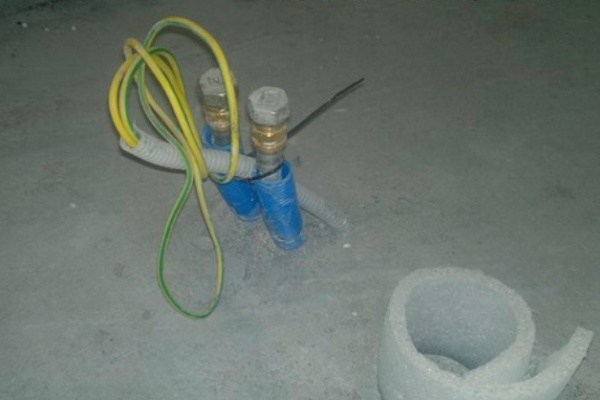

Съгласно действащите правила за безопасност, всички домашни уреди и контакти трябва да имат заземяване. Затова в апартаментите навсякъде се прокарва трижилен кабел, който има «фаза», «нула» и «земя».

За осветителния кръг, който носи най-малкото натоварване на електрическата мрежа, ще подхожда кабел с напречно сечение 1.5 мм². За него е достатъчно да се предвиди автоматичен прекъсвач от 10 А (2.3 кВт).

За контакти, натоварването в които може да достигне до 3-4 кВт, е необходимо да се вземат изделия с напречно сечение 2.5 кв. мм, способни да издържат ток до 27 А и мощност 5.9 кВт.

Въпреки това не трябва да се натоварва линията до подобни граници: за коректна работа е необходим резерв, съставляващ една трета от планираното натоварване. В този случай ще е необходим прекъсвач, предназначен за 16 А (3.6 кВт).

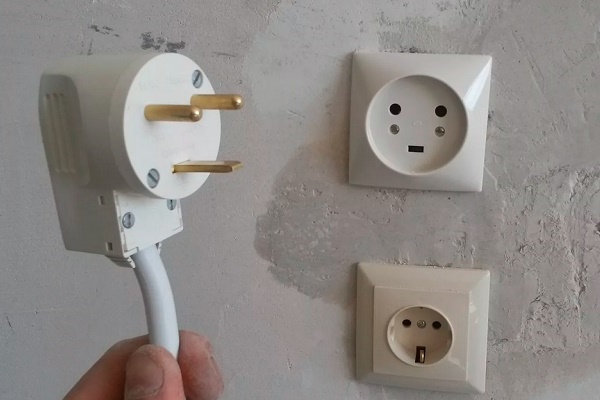

Ако се планира монтиране на контакт за електрическа печка (котлон), е необходимо да се прокара кабел с напречно сечение 6 кв. мм за мощност до 10.1 кВт.

В този случай е важно да се избере съответният автомат, предназначен за електрически ток от 32 А (напрежение 7.3 кВт).

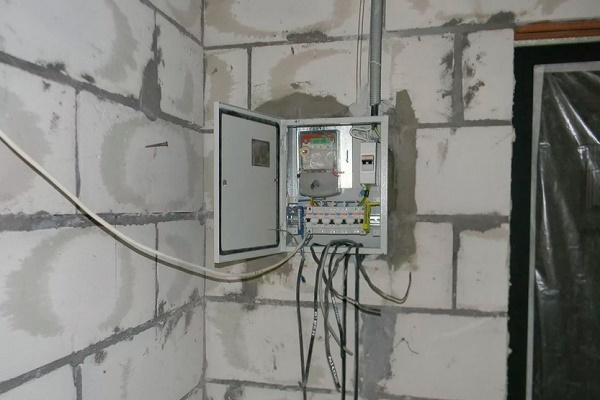

При избора на параметри на входния кабел в апартамента е важно да се вземе предвид мощността, определена за апартамента. Като правило, в този случай е необходимо да се използва изделие с напречно сечение 6-10 кв. мм.

Популярни разновидности на електропроводката

Сред често използваните видове продукти за електромонтаж могат да се отделят два разпространени модела: ВВГ и NYM.

Вариант #1 — кабел ВВГ

Най-популярното изделие от местно производство, което често се прилага за извършване на електромонтажни работи в апартамент. Кабелът спада към небронираните гъвкави силови проводници.

Той може да се състои от 1-5 медни жила, чиито сечения варират от 1,5 до 240 кв. мм. Проводниците, които могат да имат кръгла, триъгълна и плоска форма, са обградени от поливинилхлоридна изолация и обща обвивка.

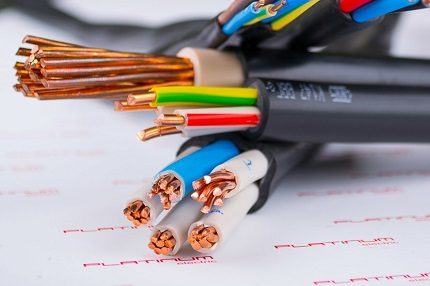

Кабелът ВВГ има няколко модификации:

• ВВГ – основен тип, чиито характеристики са посочени по-горе.
• ВВГнг – силов кабел, който има външна обвивка и изолация на жилата, направена от незапалим поливинилхлорид.
• ВВГнг-LS – кабел, чиито жила имат незапалима самозагасваща изолация, а обвивката притежава нисък показател на отделяне на дим.
• ВВГнг FR-LS – незапалим кабел с малко задимяване, който има допълнителна защита от огън, изпълнена от слюдена лента.

Въпреки че обикновеният ВВГ струва по-евтино, неговата обвивка няма огнеустойчиви свойства и при горене отделя много дим. Тези изделия също не са подходящи за пучково полагане, докато незапалимите изделия се монтират в пучкове, благодарение на което в гофри, тръби или шурф могат едновременно да се полагат няколко кабелни линии.

Един и същ вид продукция (например, кабел ВВГнг), произвеждан от различни предприятия, може да има незначителни разлики във външния вид и техническите характеристики.

Въз основа на изброените по-горе причини, за окабеляване на електромрежи в апартамент е по-добре да се вземат надеждни и практични изделия от марките ППГнг-HF и ВВГнг-LS, най-безопасни при битови експлоатационни условия:

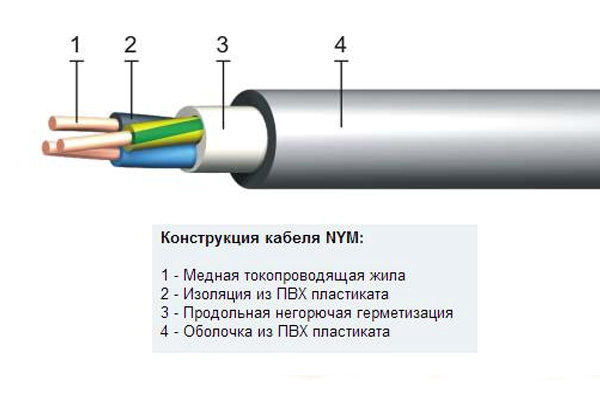

Вариант #1 — кабел NYM

Това са медни изделия, произвеждани в руски заводи по немски лиценз. Кабелът отговаря както на местните ГОСТ, така и на нормите на европейския стандарт.

По основни характеристики моделът съвпада с показателите на кабел ВВГнг; той също е проектиран за номинално напрежение 0.66 кВт.

В продажба се предлага едножилен многожилен кабел NYM с напречно сечение 1.5-10 мм² и многопроволочен кабел, чието сечение надвишава 16 мм².

За незапалимост на изделието, между поливинилхлоридната обвивка на изделието и изолираните със същия пластмас проводници (1-5) се поставя гумен пълнеж.

Проводниците NYM и ВВГнг имат обвивка от трудно запалим полимер, поради което изолацията е склонна към самозагасване. Друг плюс: при горене на обвивката се отделя малко количество дим, който не съдържа опасни компоненти.

Кабелите ВВГнг и NYM притежават сходни характеристики.

Към техните предимства можем да отнесем:

1. Качествено изпълнение. Всички компоненти на окабеляването (изолация, проводници, обвивки) отговарят на приетите ГОСТ, благодарение на което продукцията се отличава с надеждност и дълготрайност.
2. Висока пожароустойчивост и безопасност. Кабелите, отговарящи на всички изисквания, работят безупречно при предписаното натоварване, а особено здравата изолация позволява групово полагане без риск от запалване при взаимодействие на проводниците.
3. Лесно разрязване и удобен монтаж. Кръглата форма на кабела позволява комфортен монтаж, без допускане на прекъртвания при полагане на мрежи. Освен това, окабеляването може да се уплътнява на извода.

Друг плюс е големият асортимент от подобни модели, които се различават както по технически характеристики, така и по цена.

Тънкости при свързване на електрическото оборудване

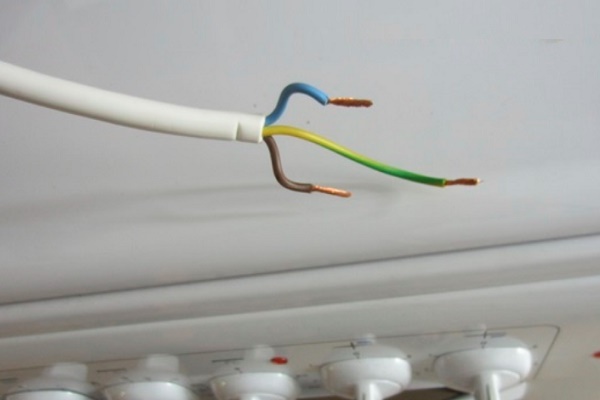

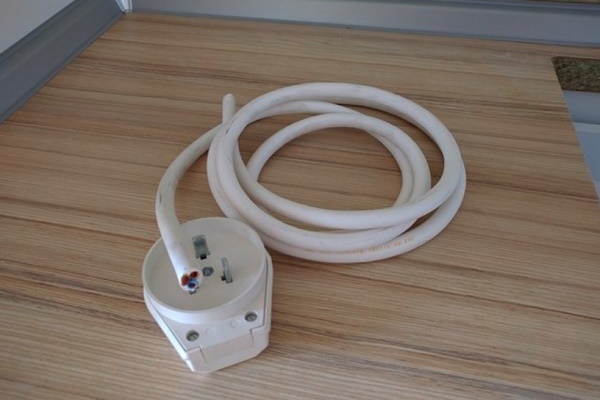

У собствениците на апартаменти често възниква необходимост за свързване към контакт за захранване на големи уреди от битовата техника, например електрическа печка или пералня.

За тези цели се предвиждат гъвкави проводници, като трябва да се вземе предвид точка 2.1.48 от ПУЕ 7, според която може да се използва само продукция, чието предназначение е посочено в стандартите и техническите условия.

Например, за да свържете готварски плот, трябва да изберете проводник, в чийто сертификат има упоменаване за подобно приложение на това изделие.

Кои проводници не подхождат?

Има варианти на продукция, които са строго забранени за използване при прокарване на електрически мрежи дори в най-крайни случаи. Към тях спадат следните видове изделия.

Изделие #1 — проводник ПВС

Свързващ меден елемент с обвивка и изолация от PVC. Той има многожилна конструкция с 2-5 проводника с напречно сечение 0.75-10 кв. мм.

Провод, проектиран за номинално напрежение от 0.38 kV, може да се използва за свързване на битова електротехника към електрическата мрежа и за изработка на удължителни шнурове.

За прокарване на електрическа инсталация ПВС не е подходящ поради следните причини:

1. Той има многожилна конструкция на жилото, поради което за свързване на краищата са необходими калайдисване и запояване, което изисква много време и голям опит.

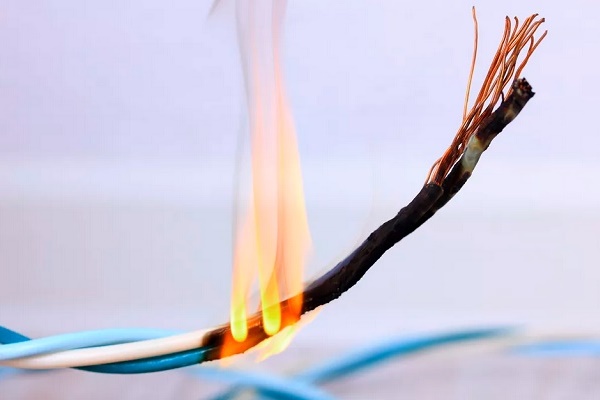

2. Изделието създава опасност от пожар: поради многожилните проводници кабелът се нагрява по-силно, поради което изолацията се износва по-бързо, което може да доведе до късо съединение.
3. ПВС не може да се полага на сноп, докато за това са подходящи почти всички модели кабели. Поради това, че линиите на инсталацията трябва да се намират на известно разстояние една от друга, ще се наложи да се изработят в стената канали за всяка от тях.

По този начин, високите разходи за извършване на монтажа няма да може да компенсира дори ниската цена на подобни проводници, освен това качеството на положената електрическа мрежа няма да бъде твърде високо.

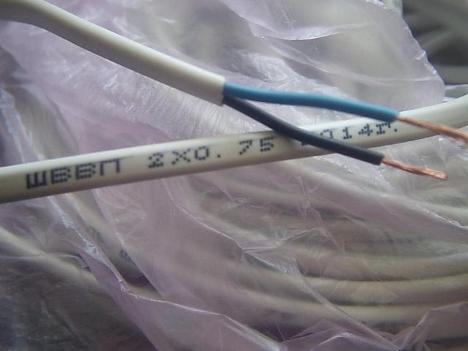

Изделие #2 — проводници ШВВП, ПВВП

Шнурове или кабели с едно- или многожилни проводници от мед, могат да се използват за свързване на битова техника, електрооборудване.

Те обаче не са подходящи за стационарни електрически комуникации, тъй като на тези изделия липсва незапалима изолация.

Въпреки че плоският шнур с поливинилхлоридни обвивки (ШВВП) не се препоръчва за прокарване на електрически мрежи, той напълно ще подхожда за организиране на слаботочно осветление до 24V, а именно за прокарване на проводка от трансформатора до светодиодите.

Освен това, експлоатационният срок на ШВВП и ВППВ е доста кратък, а многожилната конструкция изисква обработка на краищата и запояване при монтажа.

Струва си да се спомене също ПУНП (универсален плосък проводник), който беше забранен за прокарване на електрически мрежи в апартамент още през 2007 г.

Това остаряло изделие има слаба изолация и малка мощност, поради което не издържа на съвременни натоварвания.

Изводи и полезно видео по темата

В предлагания видеоклип е представена подробна информация за избор на изделия за организиране на електропроводка в жилищни помещения:

Въпреки голямото разнообразие на произвежданата продукция, да се подбере необходимият материал за прокарване на електрически комуникации е доста лесно. Трябва внимателно да се четат маркировката, етикетите и сертификатите на изделията, да се обръща внимание на техническите характеристики и качеството на кабела.
