Видове кабели и проводници и тяхното предназначение: описание и класификация + разшифровка на маркировката

Съществуващото многообразие от кабели и проводници в своята маса се изчислява с трицифрени числа. Затова не е възможно да се опише целият асортимент в рамките на една статия.

Междувременно, да се описват всички видове кабели и проводници и тяхното предназначение изобщо не е необходимо. Достатъчно е да имате представа относно стандартите за маркировка и да можете да извличате нужните сведения от характеристиките, за да изберете от многообразието на кабелната продукция подходящ вариант според предназначението.

Ще разгледаме основните моменти, как да се научим да различаваме електропроводниците сред масива от такива изделия, а също така ще дадем описания на най-търсените проводници и кабели.

Структурна основа на кабелното изделие

Изпълнението на кабела или на електрическите проводници определя технико-експлоатационните характеристики на продукта. Всъщност, изпълнението на кабелната или проводниковата продукция е, в повечето конструктивни вариации, доста прост технологичен подход.

Класическо изпълнение:

1. Изолация на кабела.
2. Изолация на жилата.
3. Метална жила – сплошна/снопова.

Металната жила е основата на кабела/проводника, през която протича електрически ток. Основната характеристика, в този случай, е пропускателната способност, определена от напречното сечение на жилата. Върху този параметър влияние оказва строежът – сплосен или снопов.

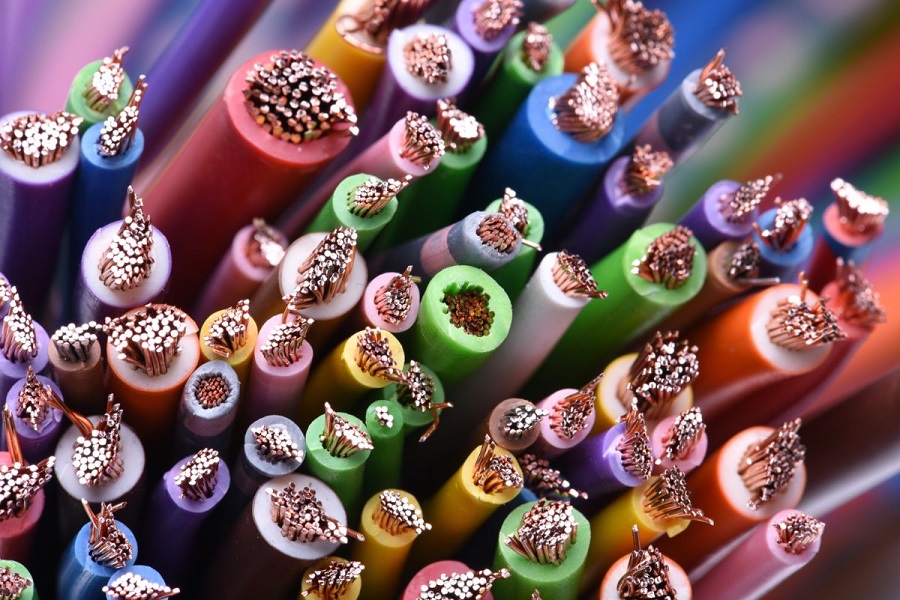

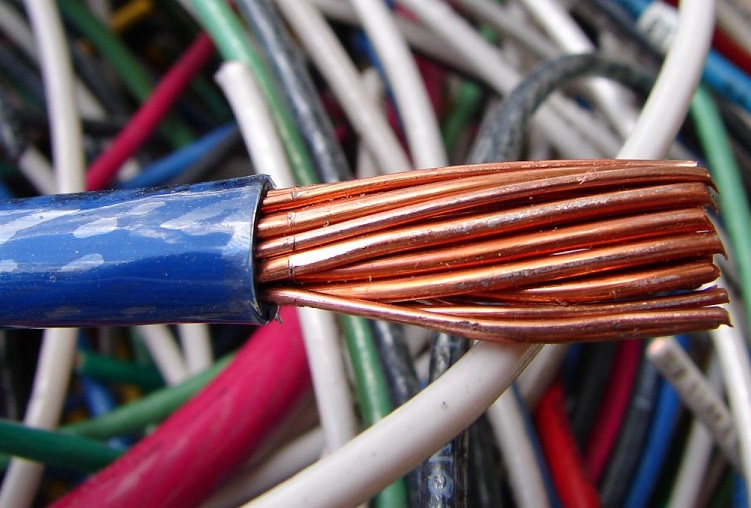

От строежа зависи и такова свойство като гъвкавост. Многожилните (снопови) проводници по степен на „мекота“ на огъване се характеризират с по-добри свойства, отколкото едножилните проводници.

Структурното изпълнение на тоководещата част традиционно е представено от „снопов“ или „сплосен“ (монолитен). Това има значение, например, по отношение на свойствата на гъвкавост. На картинката е изобразен многожилен/снопов тип проводник.

Жилите на кабелите и проводниците в електрическата практика обикновено имат цилиндрична форма. Въпреки това, рядко, но се срещат някои видоизменени форми: квадратни, овални.

Основният материал за изработка на проводими метални жили са мед и алуминий. Въпреки това електрическата практика не изключва проводници, в чиято структура присъстват стоманени жили, например, «полеви» проводник.

Ако единичният електропровод традиционно е изграден от една токопроводяща жила, кабелът е продукт, в който са съсредоточени няколко такива жили.

Изолационен компонент на проводниците и кабела

Неразделна част от кабелно-проводниковите изделия е изолацията на металната тоководеща основа. Предназначението на изолацията е напълно ясно – осигуряване на изолирано състояние за всяка тоководеща жила, предотвратяване на ефекта на късо съединение.

Изолационният материал в повечето случаи е поливинилхлорид, който показа на практика напълно приемливи качества при изграждането на широко разпространени електрически мрежи.

В зависимост от предназначението на кабелните (проводникови) изделия, изолационната част може да има различно изпълнение.

Като диелектричен материал могат да се използват:

• керамика;
• стъкло;
• поливинилхлорид;
• целулоид;
• полимери и др.

Освен защита от чисто електрически план, изолиращият материал осигурява също механична защита, предпазва проводника (кабела) от въздействието на влага и други разрушителни фактори.

Съществува също специално изолационно изграждане, прилагано към електрически проводници и кабели, което придава на продукцията «бронирани» или «антихимични» свойства.

Специално изпълнение – «бронирано», надеждно защитава вътрешната структура, предотвратява проникването на влага, изпълнява ролята на буфер срещу механични претоварвания.

Отличителни черти на кабела и проводника

Не рядко в условията на непрофесионална практика терминът «кабел» се приравнява на всякакви видове електрически проводници. Междувременно трябва да се разграничават понятията: «кабел» и «проводник». И, преди всичко, разделението предвижда фактора на предаваната мощност.

Кабел – изделие, чиято структура обединява най-малко три проводника в изолация, допълнително защитени вътре в обвивката със специален материал – пергамент, гума, олово и т.н.

Проводник – изделие, състоящо се от един, максимум, пет проводника (шнур), за последния случай обединени от обща обвивка.

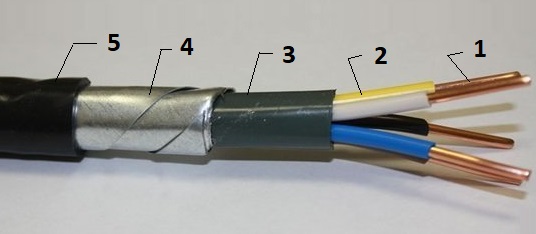

Класическа структура на силов кабел: 5 – защитна обвивка на сглобката; 4 – брониран слой; 3 – обща обвивка на токопроводящите метални проводници; 2 – изолация на самите проводници; 1 – метален проводник

Приоритетното приложение на кабелите е за обекти с промишлено-стопанско предназначение. Проводниците се използват активно в бита, както и в други сфери.

Отделно трябва да се отбележат оголените проводници, които нямат изолация. Основното приложение на подобни изделия е при изграждането на централизирани електропреносни линии.

Основни типове електрически проводници

Проводниците на електрическите мрежи се класифицират според мощността на натоварване и условията на приложение. За битовия случай е характерно използването на следните видове проводници: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.

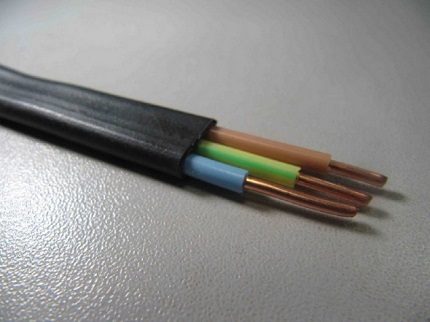

Тип #1 – провод ПБПП (плоска форма)

Продукт с поливинилхлоридна изолационна обвивка, под която е скрита монолитна жила от мед. Този електроматериал се изработва с жили с напречно сечение от 1,5 до 6,0 мм².

Изпълнението с плоска форма е доста удобен вид електрически проводник за приложение в условията на битово изграждане на електропреносни линии. Благодарение на медната токопроводяща част е допустимо включването на мощно натоварване.

Допуска се използването на проводник ПБПП при условия на температура на околната среда от -15°С до +50°С. Проводникът е проектиран за изграждане на мрежи с напрежение не по-високо от 250 V. Традиционното приложение на ПБПП е монтажът на контактни линии в битовия сектор. Такъв проводник често се използва за организиране на електроинсталация в апартамент.

Тип #2 – модификация ПБППг

По същество продуктът е представен със същото изпълнение, както е описано за ПБПП, с изключение на един нюанс, на който сочи буквата «г» от стандартната маркировка.

Този нюанс се състои в по-изразените свойства на гъвкавост. От своя страна, подобрените свойства на гъвкавост се образуват от структурата на жилата на тази марка проводник, която е «снопова», а не монолитна.

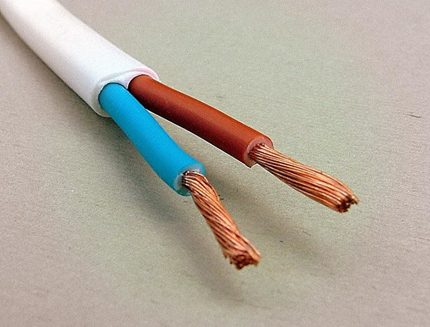

Модифицирано изпълнение в двупроводен вариант, при което се използва структура на «снопова» токопроводяща част. Този вариант също е популярен в битовото стопанство.

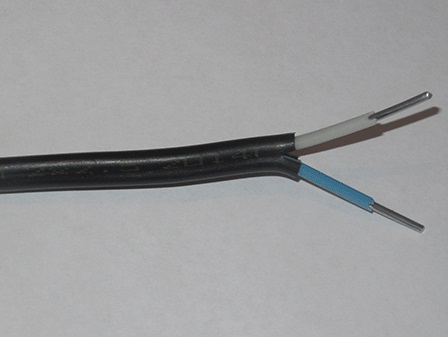

Тип #3 – алуминиева жила АПУНП

За наличието на алуминиева жила под изолацията свидетелства директно маркировката на продукта – първият символ «А». Такъв продукт се произвежда в диапазон на напречно сечение на жилите от 2,5 до 6,0 мм².

Електрически алуминиев проводник от най-простото изпълнение от всички съществуващи варианти. Отличава се с ниска цена на пазара, но в същото време притежава невисоко качество.

От професионални електротехници този проводник не се препоръчва за приложение. Единственото предимство на тази марка е ниската цена. Въпреки това, за изграждане на временни слабонатоварени схеми е напълно допустим за използване.

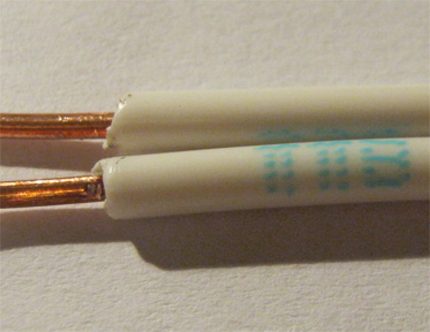

Тип #4 – дву- и трипроводников ППВ

Продукт с дву- или трипроводникова конфигурация, където тоководещите жили са поставени под PVC изолация и се държат една до друга посредством изолираща превръзка на основата на същия поливинилхлорид.

На пръв поглед този вид провод наподобява залепена двойка. Обаче връзката на двойката се поддържа благодарение на ПВХ превръзка, минаваща по цялата дължина в точката на допир на изолацията.

Жилите на провода (медни) могат да имат сечение в диапазон 0,75-6,0 мм.

Съгласно техническите характеристики, се поддържа работоспособност при честоти до 400 Гц и напрежения до 450 В. Температурен лимит -50/+70°C.

Тип #5 – разновидност под марка АППВ

Всъщност същият вид изпълнение, както демонстрира марката ППВ, с изключение на наличието на алуминиеви жили вместо медни. Изработва се с различно сечение, започвайки от 2,5 мм².

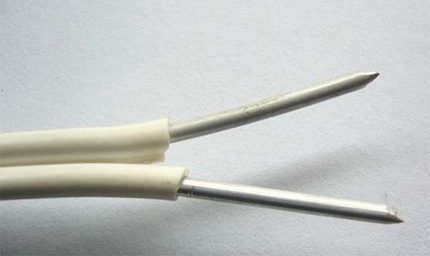

Практически пълен аналог на ППВ, ако не се разглежда материалът на тоководещата част. В тази модификация се използват алуминиеви проводници, което поевтинява продукта, но донякъде намалява характеристиките.

Този вид електрически провод намира широко приложение в най-различни случаи на монтаж. Допуска се използване на АППВ за устройство на проводка от открит тип.

Тип #6 – алуминий АПВ с изолация ПВХ

Произвежда се в два варианта на конфигурация на жилите – монолитна единична или снопова (многожилна).

При това единичният вариант е представен от продукция, където диапазонът на сеченията е 2,5-16 мм², а вариантът на многожилно изпълнение е достъпен в диапазон 25-95 мм².

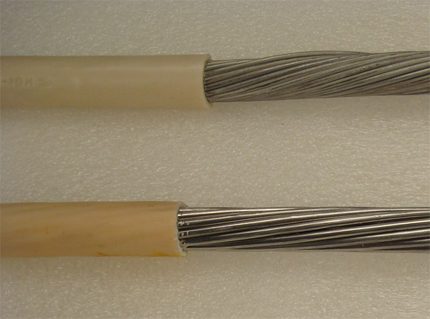

Вариация на «сноповия» алуминий – още един вид от цялото многообразие на електрическите проводници, който намира приложение доста често в практиката на изграждане на електрически линии.

Това е една от тези модификации, която допуска приложение в условия на висока влажност. Поддържа се широк температурен диапазон – от -50°C до +70°C.

Тип #7 – модификация ПВ1 – ПВ5

По същество, аналог на АПВ, но се произвежда изключително с медни жили. Разликата между индекси 1 и 5 се състои в това, че първият вариант е изделие с монолитна жила, а вторият вариант, съответно, многожилен.

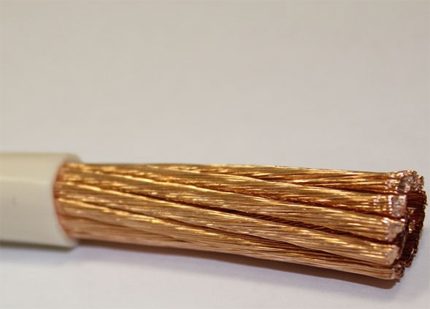

Може да се каже – налице е конструкцията АПВ, но проводниците са изработени изключително от мед. Във всичко останало разликата практически не се забелязва. Специфичен вид, използван за конкретни схемни построения.

Тази разновидност често се използва при сглобяване на схеми на шкафове за управление. Доставя се с разноцветна изолация.

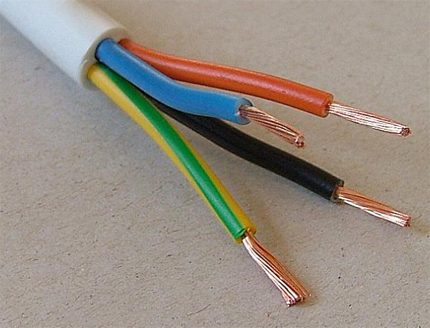

Тип #8 – съединителен шнур ПВС с ПВХ изолация

Вид проводник, който представлява конфигурация на електрически шнур. Произвежда се с брой жили 2-5 в диапазон на сечения от 0,75 до 16 mm. Строежът на жилите е многожилен (снопов).

Конструктивен вариант на «шнур» за битова електрика. Наистина, този «шнур» често се използва за свързване на относително мощна битова техника. Представлява удобен вариант за свързване благодарение на цветното разделение.

Проектиран за работа в мрежи с напрежение до 380 V при честота 50 Hz.

Особеност на изпълнението на ПВС – висока степен на гъвкавост. Въпреки това, температурният режим е донякъде ограничен – от -25°C до +40°C.

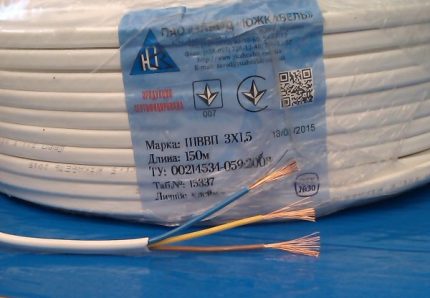

Тип #9 – плосък шнур ШВВП в обвивка от ПВХ

Още една разновидност в «шнурово» изпълнение. Поддържа се вариация на броя проводници, обединени с ПВХ обвивка, в количество от два или три.

Плосък двупроводен «шнур» – двойка проводници, заключени в поливинилхлоридна обвивка. Съществува и конфигурация с три проводника и многожилен строеж на тоководещата част.

Основно приложение – битова сфера, външен монтаж. Работно напрежение до 380 V, структура на жилите – снопова, максимално сечение 0,75 mm².

Разновидности на електрически кабели

Ако разглеждаме изключително кабелите за силови електрически схеми, тук основен вид представляват следните силови кабели:

• ВВГ;
• КГ;
• ВБбШв.

Разбира се, това далеч не е пълният списък на цялата съществуваща кабелна продукция. Въпреки това, чрез примера на техническите характеристики може да се формира обща представа за кабел с електрическо предназначение.

Изпълнение под марка ВВГ

Широко прилагана, популярна и надеждна марка. Кабелът ВВГ е проектиран за пренос на ток с напрежение от 600 до 1000 волта (максимално 3000 V).

Продуктът се изработва в две модификации, с тоководещи жили с плътна структура или снопова структура.

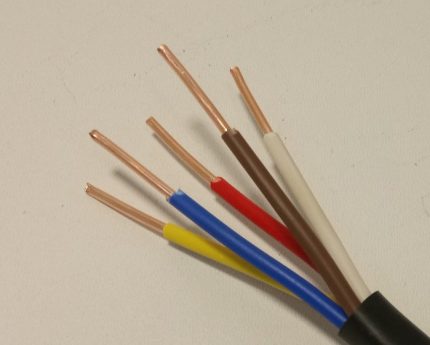

Продукт от категорията на електрическите кабели, отбелязан като популярен и често избиран като материал за изграждане на електрически силови линии.

Съгласно продуктовата спецификация, диапазонът на сеченията на жилите е от 1,5 до 50 mm. Поливинилхлоридната изолация позволява кабелът да се използва при температури от -40 до +50°C.

Съществуват няколко модификации на този вид кабелна продукция:

• АВВГ
• ВВГнг
• ВВГп
• ВВГз

Модификациите се отличават с малко по-различно изпълнение на изолацията, използване на алуминиеви жили вместо медни жили, форма на кабела.

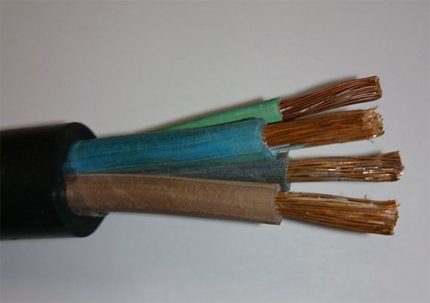

Силов гъвкав кабел тип КГ

Конструкция на още един популярен кабел, характерен с висока степен на гъвкавост, благодарение на използването на снопова структура на тоководещите жили.

Изпълнение на силов гъвкав кабел марка КГ с четири работни тоководещи проводника. Продуктът се отличава с високо качество на изолацията, демонстрира добри технически характеристики.

Изпълнението на този вид предвижда наличие на до шест тоководещи жила вътре в обвивката. Диапазон на работните температури -60…+50°С. Преимуществено, разновидността КГ се използва за свързване на силово оборудване.

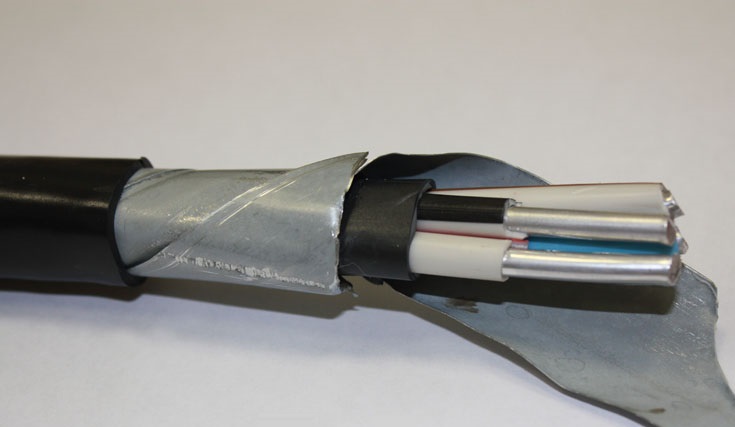

Брониран кабел ВБбШв

Пример за конструкция на специална кабелна продукция в образа на продукт под марката ВБбШв. Токопроводящите елементи могат да бъдат снопови или плътни жила. В първия случай диапазон на сеченията 50-240 мм², във втория 16-50 мм².

Изолацията на кабела е изградена от сложно образувана структура, включваща поясна изолация, лентов екран, стоманена броня, битум и ПВХ.

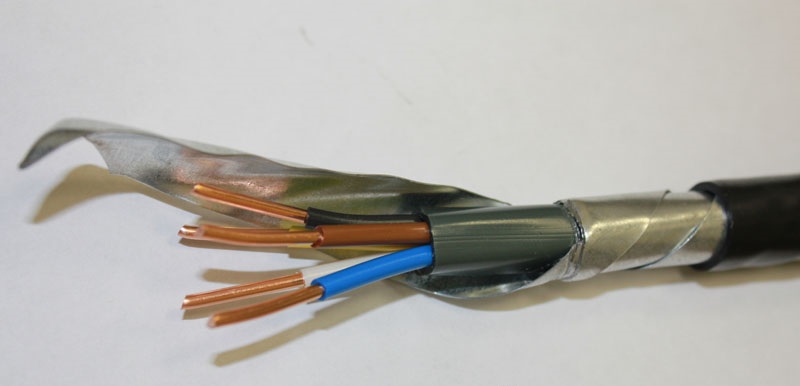

Структура на силов кабел за високо напрежение и значителни мощности. Това е един от онези варианти на кабелна продукция, чието приложение гарантира надеждност на схемата

Съществуват няколко модификации на този вид:

• ВБбШвнг – негорима изолация;
• ВБбШвнг-LS – при горене не отделя вредни вещества;
• АВБбШв – наличие на алуминиеви жила.

Умението да се чете маркировката на кабелната продукция ще бъде полезно при избора на изделия и разводката на електрически мрежи.

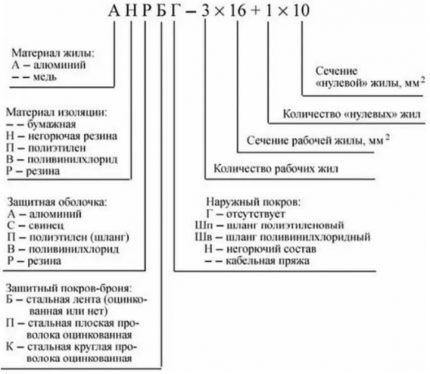

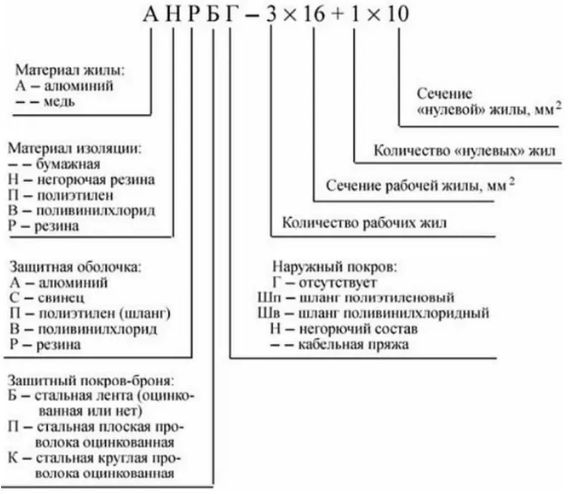

Буквено-цифрова маркировка на кабелния продукт: 1) буква 1 – метал на жилата; 2) буква 2 – предназначение; 3) буква 3 – изолация; 4) буква 4 – особености; 5) цифра 1 – брой жила; 6) цифра 2 – сечение; 7) цифра 3 – напрежение (номинал) (+)

Особености на типа материал на жилата – Буква 1: «А» – алуминиева жила. Във всеки друг случай – жила мед.

Що се отнася до предназначението (Буква 2), то тук разшифровките са следните:

• «М» – за монтаж;
• «П(У)», «МГ» – за монтаж гъвкав;
• «Ш» – инсталационен; «К» – за контрол.

Означение на изолацията (Буква 3) и нейната разшифровка изглежда по следния начин:

• «В(ВР)» – ПВХ;
• «Д» – намотка двойна;
• «Н (НР)» – гума негорима;
• «П» – полиетилен;
• «Р» – гума;
• «С» – стъкловлакно;
• «К» – капрон;
• «Ш» – коприна полиамид;
• «Э» – екранирана.

Особеностите, за които свидетелства Буква 4, имат своя разшифровка:

• «Б» – брониран;
• «Г» – гъвкав;
• «К» – оплетка от тел;
• «О» – оплетка друга;
• «Т» – за тръбна прокладка.

Също така класификацията предвижда използване на малки букви и букви, обозначени на латиница:

• «нг» – негорим,
• «з» – запълнен,
• «LS» – без хим. отделяния при горене,
• «HF» – без дим при горене.

Маркировъчните обозначения, като правило, се нанасят непосредствено върху външната обвивка, при това по цялата дължина на продукта през равни интервали.

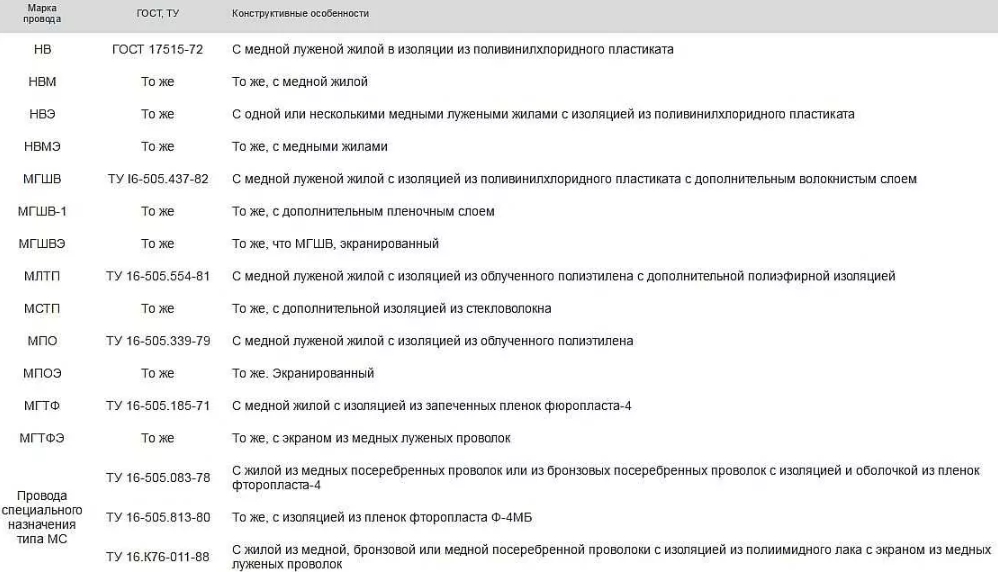

Таблица на условните обозначения на най-често използваните типове проводници и тяхното съответствие със стандартите. Винаги има възможност да се определи марката чрез просто четене директно от обвивката на изделието (+)

На нашия уебсайт има статии, посветени на избора на кабелна продукция за обзавеждане на електрически мрежи в апартамент и къща, препоръчваме ви да се запознаете:

1. Кой кабел да се използва за електроинсталация в апартамент: преглед на проводници и избор на най-добрия вариант
2. Какъв проводник да се използва за окабеляване в дома: препоръки за избор
3. С какъв кабел да направите инсталацията в дървена къща: видове незапалим кабел и неговото безопасно полагане

Изводи и полезно видео по темата

С видеоклипа по-долу се демонстрира урок на „начинаещ електротехник“.

Показан е доста полезен видеоматериал, който се препоръчва за гледане като придобиване на обобщени знания за проводници и кабели:

Като се има предвид съществуването на обширен асортимент от проводникова и кабелна продукция, потенциалният електротехник получава много варианти за решаване на всякакви задачи в областта на електричеството.

Въпреки това, дори при такова разнообразие е достатъчно трудно да се подбере подходящ продукт за конкретни цели, ако липсват съответните знания. Да се надяваме, че тази статия ще помогне да се направи правилният избор.

Имате ли какво да добавите, или възникнаха въпроси относно избора на електрически кабели и проводници? Можете да оставяте коментари към публикацията, да участвате в дискусии и да споделяте собствен опит от използването на кабелна продукция. Формата за връзка се намира в долния блок.
