Клеми за проводници: съществуващи видове клеми + подробна инструкция за свързване

Електротехническите работи, свързани с електрическите мрежи, неизбежно се съпровождат с изпълнение на монтаж, техническо обслужване, ремонт. От своя страна изброеният сервис налага използването на клеми за проводници с различна конфигурация.

Това, като правило, са относително малки детайли, предназначени за работа с различни видове и размери проводници. Базата от съществуващи клеми е голяма и обхващането на целия асортимент от такива аксесоари е достатъчно сложно. Въпреки това има така нареченият «популярен» комплект, който се прилага най-често.

Нека разгледаме най-търсените видове клеми, да обозначим сферата и спецификата на тяхното приложение, както и да предоставим подробна инструкция за свързване на проводници посредством такива технически аксесоари.

Популярни видове електрически клеми

На практика при монтажа на електрически схеми се прилагат специални технически аксесоари – клеми с най-различно изпълнение. Конкретното приложение се обуславя от много критерии, започвайки от предназначението на мрежата и завършвайки с технико-експлоатационните параметри на съединенията.

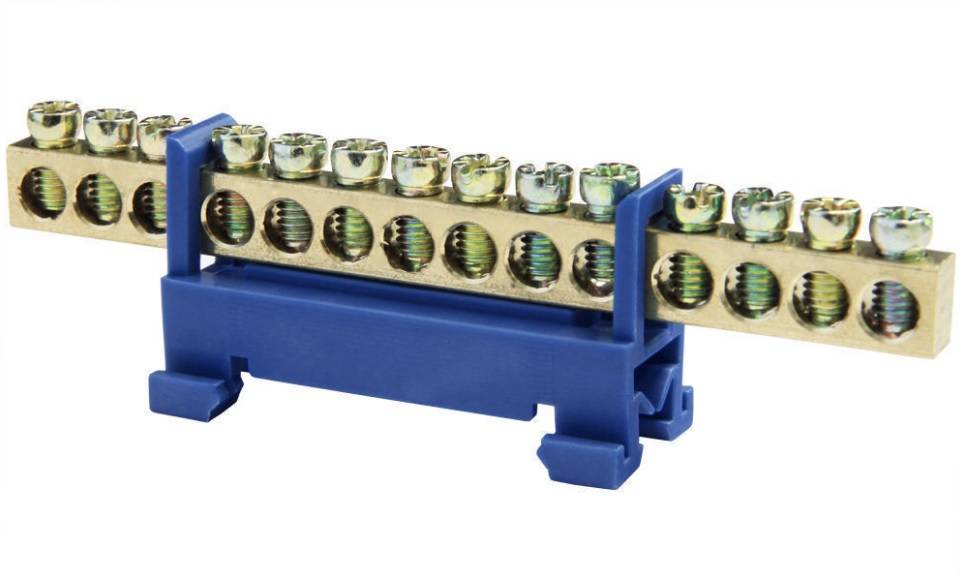

Вид #1 – прости клеми с винтове

С какво е забележителен този вариант на разновидност на аксесоарите – клемата позволява изпълнението на надеждно съединение без явно нарушаване на структурата на проводниците. При това е допустимо да се изпълни съединяване на проводници на основата на различни метали, например, меден и алуминиев.

Широко разпространени в битовата практика се считат едноходовите клеми на полипропиленова (полиетиленова) основа.

Конструкцията представлява метален, обикновено месингов или бронзов, къс канал с малък диаметър, оборудван с два отвора с резба за винтове-фиксатори.

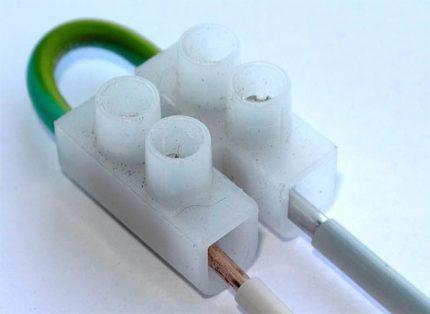

Най-проста конструкция на винтова клема на базата на полипропиленова основа. Под корпус от полиетилен е «скрита» метална втулка с винтове-фиксатори, притискащи краищата на проводниците, вкарани във втулката.

Такъв метален канал е вграден вътре в полиетиленова обвивка, която притежава добри изолационни свойства. За да се съчленят два отделни проводника, крайните части на тези проводници се поставят в канала от двете страни, след което се фиксират (притискат) надеждно с винтове.

Има различна конфигурация на канални клеми-скоби, като се вземат предвид следните параметри на монтажа:

• диаметър на проводниците,
• токови характеристики,
• клас на изолация,
• брой контактни точки.

Всъщност, подборът на такива аксесоари е възможен за всякакви технически условия, особено тези, които са актуални за битовия сектор.

Вид #2 – самозатягащи и лостови клеми

Този вид свързващи аксесоари се характеризира с повишено удобство за потребителя. Например, ако се използват самозатягащи скоби за еднократна употреба, достатъчно е да се постави оголеният край на проводника до упор вътре в отвора на скобата.

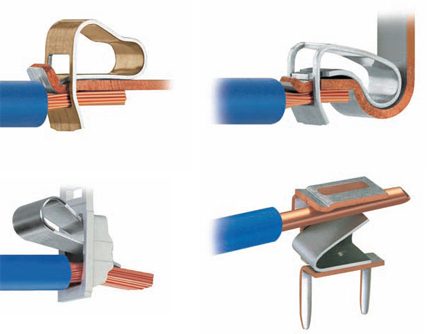

Конструкцията от пластинчат тип е самонастройваща се в положение „затягане“. При монтажа е достатъчно да се повдигне пластината с острието на отвертката и да се постави краят на проводника, или просто да се постави, в случай на една жила, без помощта на отвертка.

Вътре в конструкцията има пружинираща пластина, която е монтирана с режещата част в „противоход“ на проводника. Когато проводникът се вкарва вътре в канала до упор, пластината се притиска от металната жила и се врязва с „противоходната“ част в тялото на проводника.

За освобождаване на проводника е необходимо да се оттисне пластината с отвертка през отвора на втория ред. Скобите от този вид не поддържат многократна употреба. Те стигат за 3-4 повторни съединения.

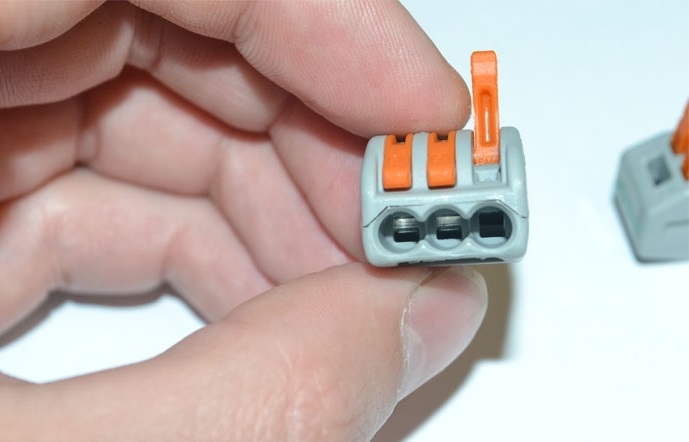

Удобна конфигурация, при която се използват специални лостове вместо традиционни винтове. Този конструктивен вариант притиска проводника с пластина, която се фиксира от лоста.

Многократна повтаряемост на съединенията поддържат подобни конструкции, но допълнени с прес-лост. Прилагането на практика на подобни аксесоари е просто.

Достатъчно е да се повдигне лостът перпендикулярно на канала, да се постави оголеният проводник и да се спусне лостът до щракване. Проводникът ще бъде надеждно закрепен. Съответно, обратната операция се извършва в случай на освобождаване на проводника от канала.

Вид #3 – съединителни изолиращи клеми

Аксесоарите от подобен род осигуряват свързване на проводници, които са относително малки по диаметър. Всъщност, съединителните изолиращи скоби (техническо съкращение – СИЗ) представляват вид ръчен инструмент за същото усукване.

Два или повече предварително оголени краища на проводници се оформят в група и се „покриват“ с съединителна изолираща капачка до упор. След това капачката се завърта няколко пъти.

Вътре в такава система е вградена пружинна спирала с конична форма. При завиването на капачката спиралата обхваща снопа от краищата на проводниците и плътно ги стяга в общ възел, като ги притиска вътре.

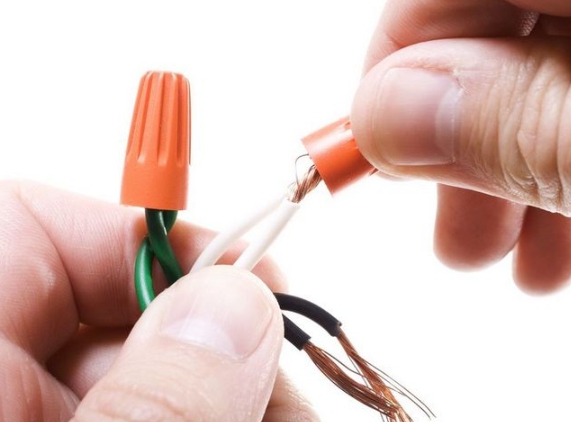

Капачковият тип елементи, с помощта на които се осъществява напълно надеждно свързване на проводници с относително малко сечение. Обикновено подобни елементи се използват в електрически мрежи с напрежение 110–220 волта.

Капачковите съединители се прилагат обикновено в електрическата инсталация с относително малка мощност. Много често този вид клеми се избира при монтажа на битови вътрешни електромрежи.

Съществуват два варианта на изпълнение на капачките:

• конусовидна права форма без стопорни издатъци;
• конусовидна права форма със стопорни издатъци.

Втората конфигурация обикновено се отличава с малко по-голям диаметър и е предназначена за свързване на проводници с по-голям диаметър.

Вид #4 – пробивен клемен елемент

В електрическите линии с напрежение до 1 kV често се използват клеми от пробивен тип. Аксесоарите от този тип позволяват работа с проводници със сечение 1,5 – 10 mm² по разклонителните линии или работа с проводници 16 – 95 mm² по основните магистрални линии.

Конструкцията представлява метална пластинчата скоба, покрита с изолация, която се стяга от натиска на стопорния болт.

Плочите, които обхващат проводника, са снабдени с остри метални зъбци, които под натиск пробиват изолацията на проводника и се впиват непосредствено в тялото на проводника.

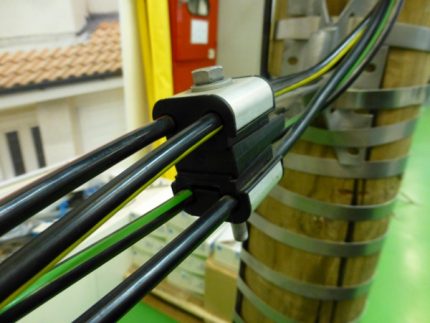

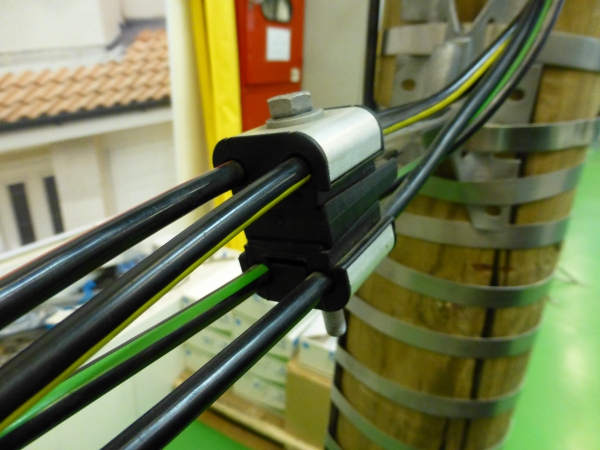

Затягаща конструкция, чийто принцип на действие се основава на пробиване на изолацията на проводника с последващ плътен контакт с металната жила. Обикновено такива елементи се използват във високоволтови мрежи.

Предимствата на такива конструкции са очевидни. Работата с тях позволява да се избегнат трудоемките операции за сваляне на изолацията. Освен това конструкцията на пробивните клеми е направена така, че позволява да се извършват работи без изключване на захранването на линията.

Пробивните клеми осигуряват висока степен на херметизация срещу атмосферни влияния.

Изолацията е полимерна, устойчива на въздействието на ултравиолетовата светлина, а за усилване на здравината е армирана със стъкловлакно. Има изолираща гумена капачка за накрайника.

Вид #5 – клема между болт и гайка

Не е рядкост в силовите мрежи монтажниците да използват прост, но напълно надежден начин за свързване чрез обикновена болтова клема.

За извършване на подобно свързване са необходими винаги налични детайли:

• болт с подходящ диаметър;
• гайка за болта;
• две шайби с подходящ размер;
• контрагайка.

По подобен начин е допустимо да се свързват разнородни електрически проводници, например мед и алуминий.

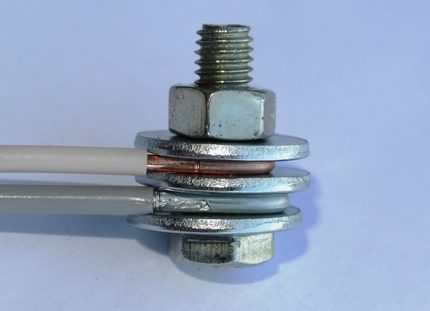

Пример за създаване на съединение на проводници от различни по структура метали с помощта на обикновена болтова скоба. Задачата за разделяне на директната връзка «мед-алуминий» се решава чрез просто добавяне на допълнителна шайба.

Въпреки това, теоретично такава комбинация не се препоръчва в електрическата практика поради различните химични свойства на металите.

Клеми с друго предназначение

Освен конструкциите на скоби, предназначени за свързване на електрически проводници, съществува разновидност на подобен вид аксесоари за други цели.

Клеми с анкерно изпълнение за закрепване

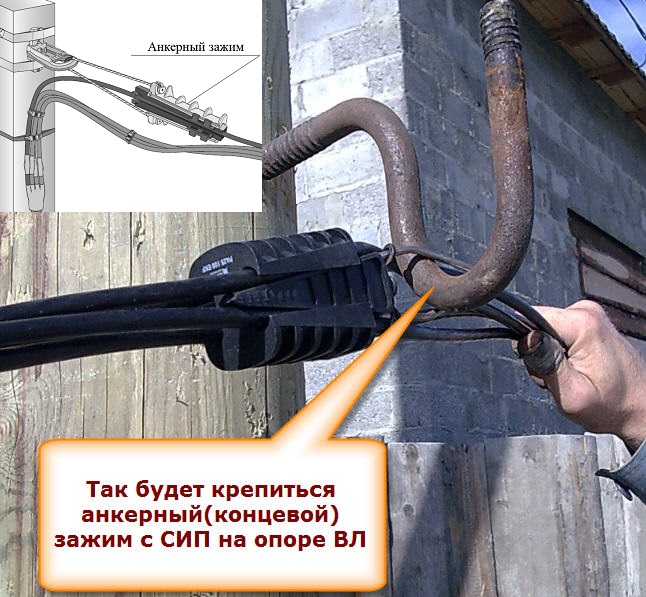

Конструкции на скоби за закрепване (окачване) на проводници с напречно сечение 2 – 25 мм² в количество от две до четири жили. Конструктивно анкерният аксесоар се състои от полимерен корпус, снабден със саморегулиращ се затягащ клин.

Устройство, чиято конструкция също предполага изпълнение на ролята на скоба. В този случай обаче става въпрос не за свързване на проводници, а за начин на монтаж – закрепване в окачено състояние.

Произвеждат се две конфигурации на анкерни скоби:

• за самоносещи системи;
• за изолирана носеща нула.

Механизмът има лесно отваряща се дръжка, благодарение на което е удобно и лесно да се монтира скобата на конзоли, куки, куки с последващо закрепване на електрически проводници към тялото на скобата.

Клеми за проводници за тестови нужди

Често практиката на електрониката и електротехниката включва използването на скоби с така нареченото «тестово» предназначение. Традиционно такива аксесоари са «крокодилите» – назъбени раздвижни (натискащи) метални конструкции.

Назъбената част на такава скоба остава отворена, докато частта под натиск се изолира с ПВХ материал.

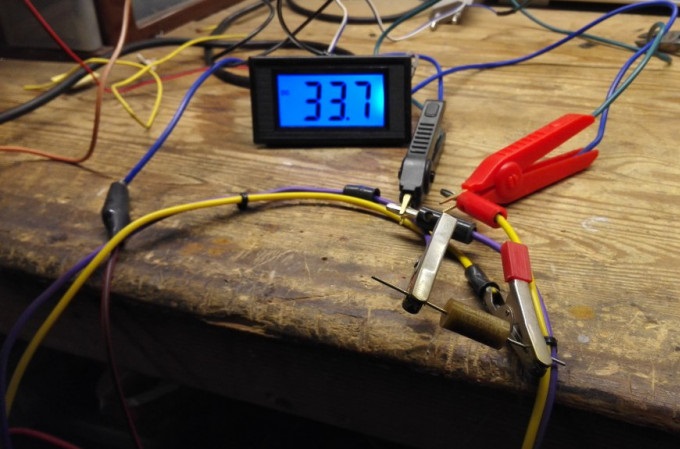

Още един вариант на изпълнение на затягащи елементи, принадлежащи към класа на тестваното оборудване. Така наречените скоби тип «крокодил» се използват за организиране на временен контакт, например за измерване на напрежение.

Такива аксесоари се използват за временно закрепване (закачане) към проводници, например с цел измерване на тока или напрежението на мрежата.

Този вид скоби може условно да се раздели на две категории – за нисковолтова електроника и за високоволтови електрически мрежи. Двете категории се различават една от друга по граничните технически параметри по ток.

Инструкция за свързване на проводници с клема

Същинският ред на изпълнение на работите, в този случай, – свързване на проводници с помощта на различни видове скоби, е прост и разбираем. Той може напълно да се изпълни самостоятелно.

Първо ще е необходимо да се изведат работните проводници до мястото на свързване. И да се свали изолацията на участъка на входа в гилзата на скобата.

След това внимателно да се почисти оголената крайна част до характерен блясък – за работа е по-добре да се избере стрипер.

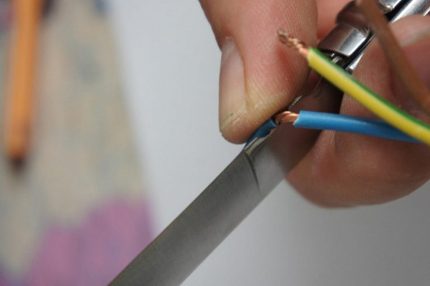

Процедура за оголване на крайната част на проводника преди създаване на съединение с помощта на винтовия зажим. Струва си да се отбележи – тази процедура е значително по-удобно да се извършва със специален инструмент за сваляне на изолация.

Сега предстои да се вмъкнат подготвените краища вътре в гилзата на зажима и да се закрепят.

При необходимост такова съединение може допълнително да се изолира.

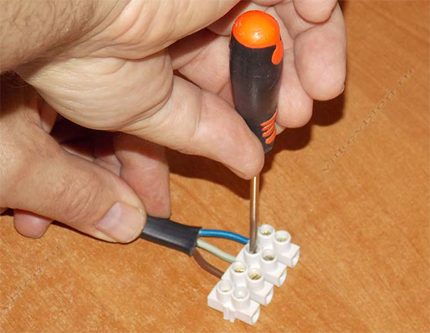

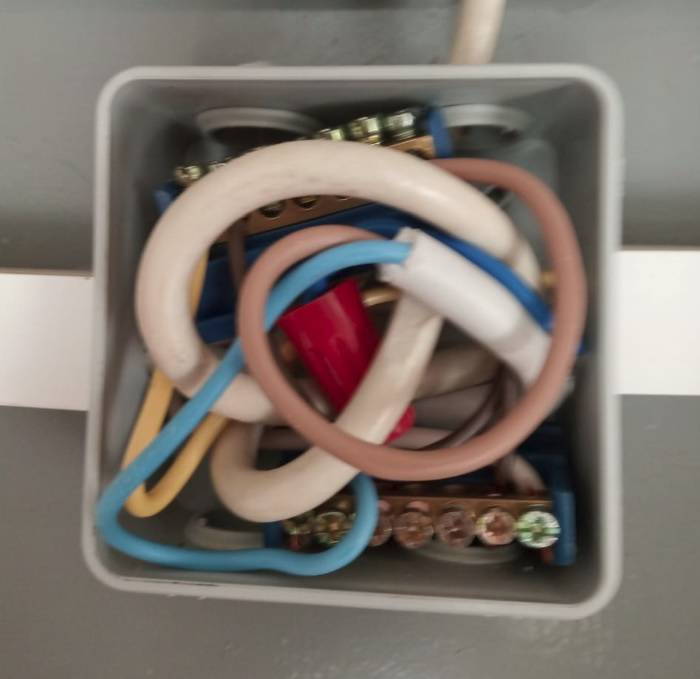

Процедура за затягане на вмъкнатите в гилзите оголени части на проводниците. Точно същата операция се извършва от противоположната страна на колодката. Често работата със зажимите се извършва в силови табла или разпределителни кутии.

Още по-лесно се осъществява работата по свързване на проводниците, когато се използва зажим от пробиващ тип или от типа на самонастройващия се пружинен зажим тип ВАГО.

Изводи и полезно видео по темата

Как да свързваме проводниците и какви аксесоари да използваме в един или друг вариант на скрепката? За това в подробности разказва и показва видеоклип:

Разнообразието от механични елементи, изпълняващи ролята на надежден зажим, значително улеснява извършването на монтажни и настройъчни работи. Благодарение на използването на такива елементи, се повишава нивото на безопасна експлоатация на електрическите мрежи.

Единственият нюанс – правилното прилагане на такива аксесоари, тъй като несъответствието на техническите възможности заплашва да сведе на нула всички предимства на зажимите.
