Разпределение на пиновете на кабел с усукана двойка RJ45: схеми за свързване и правила за обживане

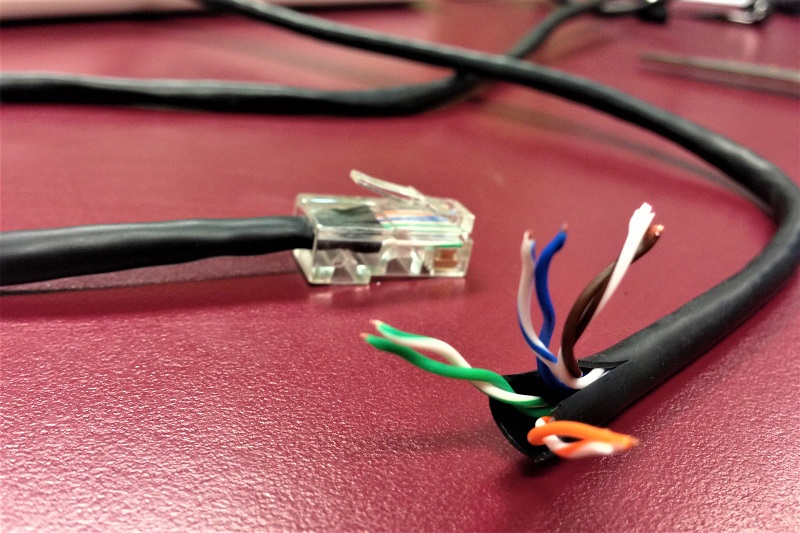

Мрежовите кабели, както и другите технически аксесоари, се развалят в най-неподходящия момент. Но ако имате умения за кримпване, нов конектор и необходимия инструмент, проблемът може да бъде отстранен за няколко минути.

Друга сложност е, че интернет кабелите са многожилни, като най-често се използва кабел с 4 двойки. Затова, освен практически умения, ще ви е необходимо правилно разпределение на пиновете RJ-45 – подходяща цветова схема. Ако сгрешите с разпределението на проводниците, може да останете без интернет.

В този материал ще разкажем за особеностите на усуканата двойка и ще представим няколко схеми за кримпване на кабела.

Особености на усуканата двойка

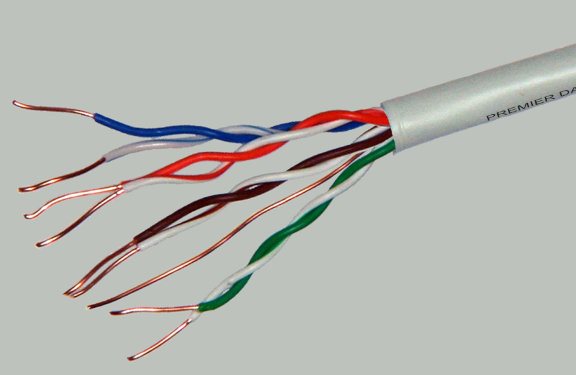

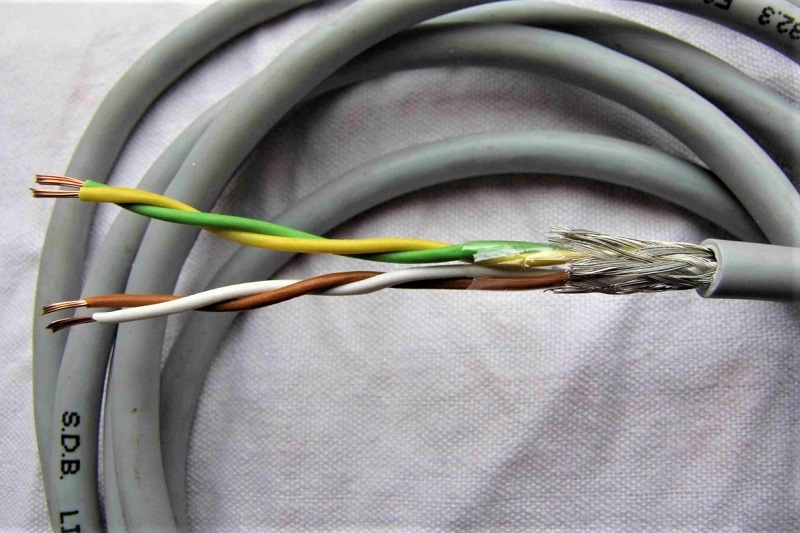

Обикновеният електрически проводник, например ВВГнг 3*2,5, се състои от три жила. Това може да се разбере, като се свали горната полимерна обвивка. Усуканата двойка (с други думи – мрежов проводник, кабел RJ-45) може да се състои както от една двойка проводници, така и от няколко.

Обикновено се използват готови патч-кордове – отрязъци от кабел със стандартна дължина (средно от 0,3 м до 30 м). От двете страни заводският шнур е кримпнат с конектори – малки 8-пинови вилки, които могат да се вкарат в интернет контакт, конектор на рутер, компютър, телевизор и друго оборудване.

За домашна употреба предлагат едно- и многожилни кабели, но последните се използват по-често. Усуканата двойка се продава в бухти, реализира се на метър.

Но е полезно да имате и парче не кримпнат предварително кабел: например, понякога трябва да прекарате кабел през малък отвор в стената, не по-голям от 5 мм. Кримпването в такъв случай се извършва след монтажа.

Характеристики на интернет проводник RJ-45, които могат да ви бъдат полезни:

Пропускателната способност на кабела RJ-45 се определя по категория. Общо има 10 категории – 7 основни и 3 подкатегории. Първите четири категории са признати за остарели, тъй като не поддържат необходимата скорост на предаване на данни.

Най-популярна се счита категория 5e, която може да се състои от 2 или 4 чифта проводници. Това е по-гъвкав и тънък кабел от предшественика си – категория 5 клас D.

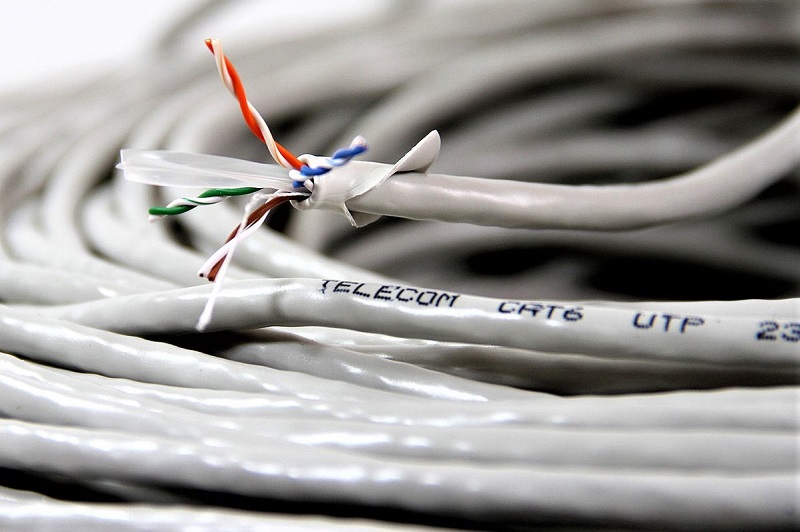

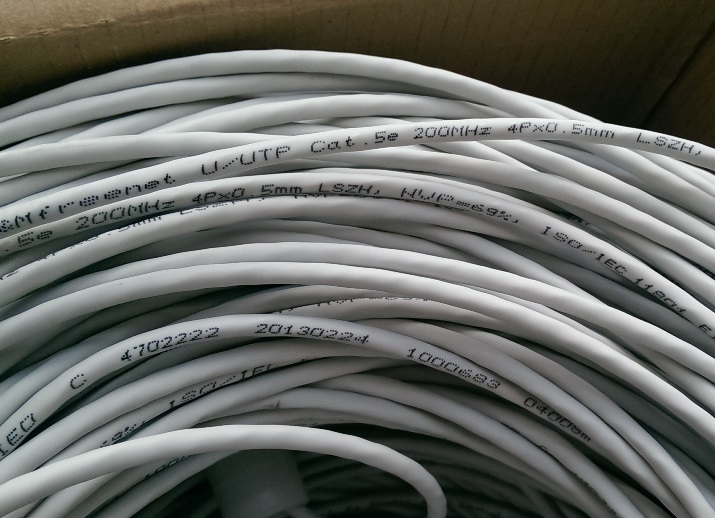

Практически цялата необходима информация за кабела е разположена на външната обвивка. Маркировката на различните производители се различава, но такива характеристики като категория, код на марката, начин на екраниране (или липсата му), брой чифтове, стандарт обикновено се посочват.

За други видове кабели, които се използват за свързване към интернет, можете да прочетете в нашата друга статия.

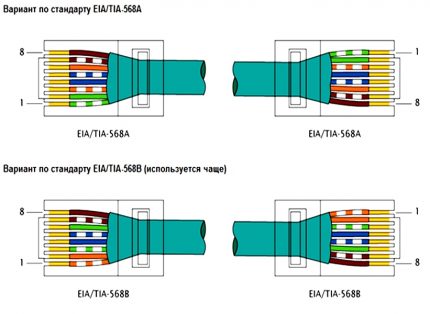

Стандартни схеми за кримпване

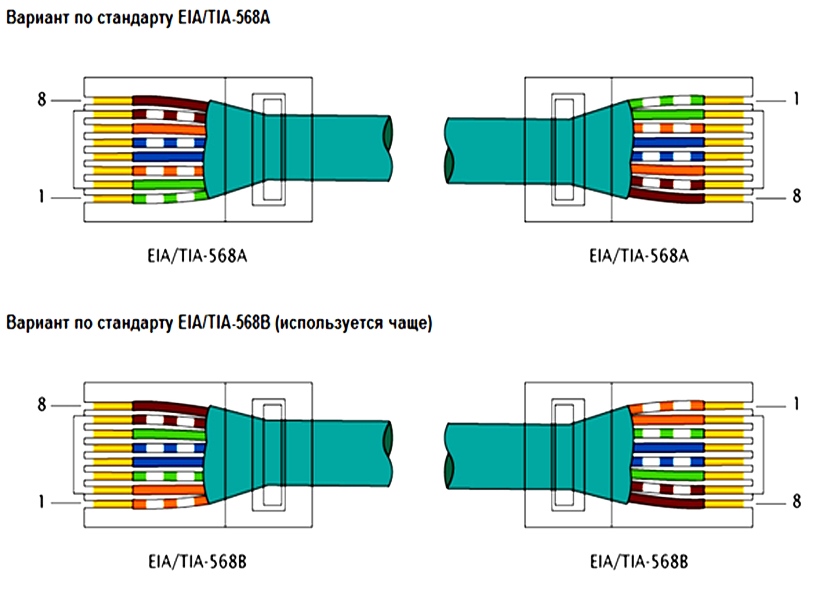

Разпределението на пиновете на усукан чифт и монтирането на конектори попадат под регламента на международния стандарт EIA/TIA-568, описващ реда и правилата за комутация на вътрешноквартирни мрежи. Изборът на схема за обжимане зависи от предназначението на кабела и характеристиките на мрежата – например от пропускателната способност.

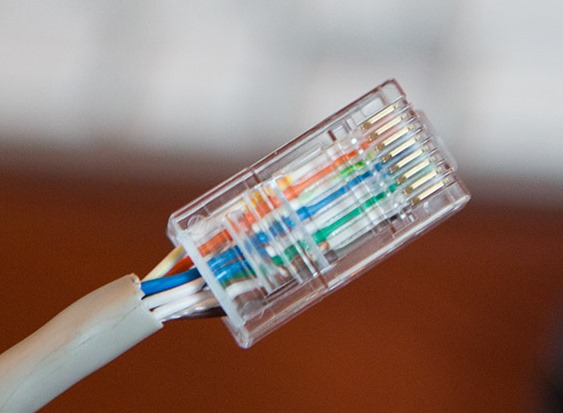

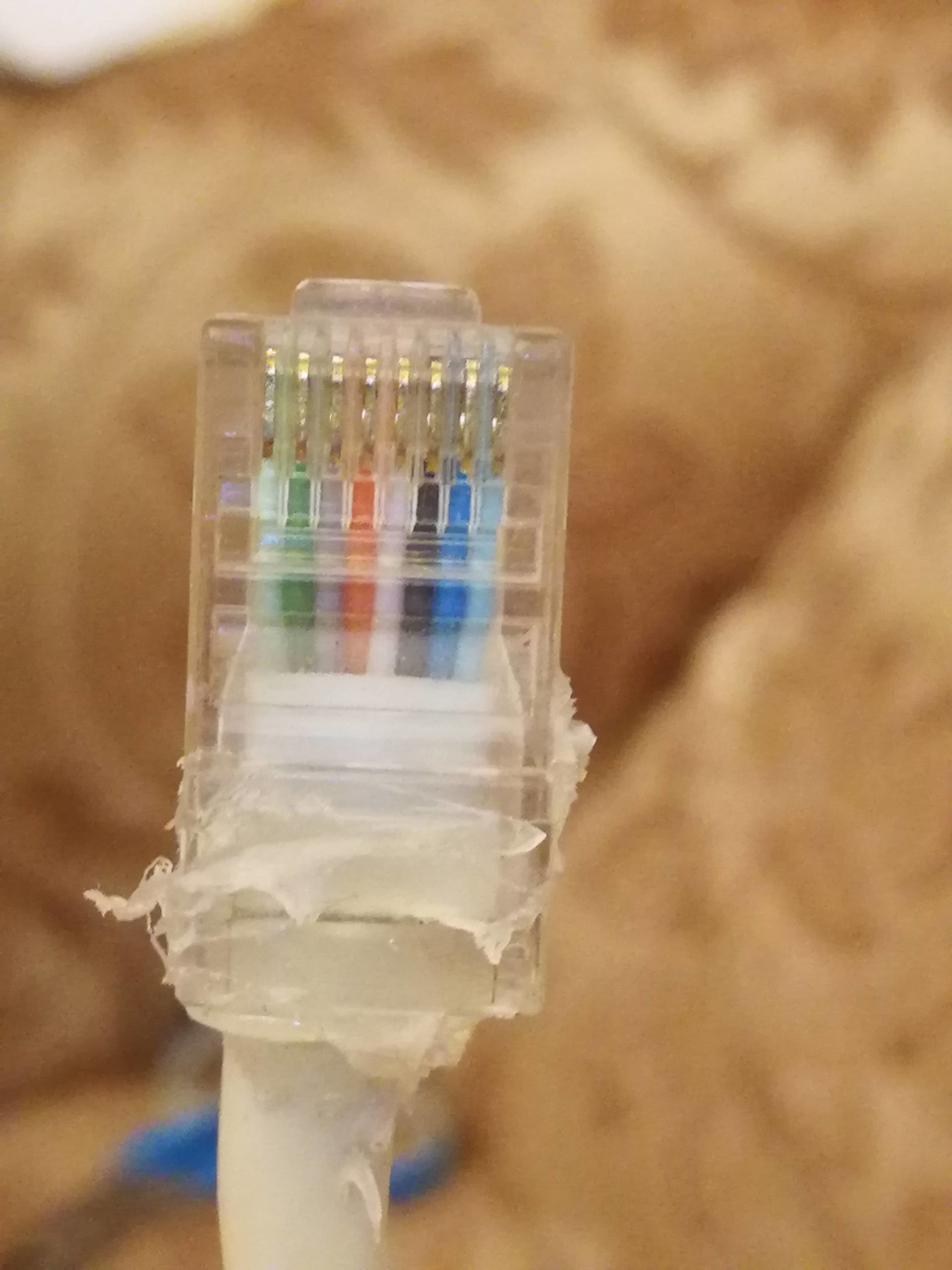

Благодарение на прозрачния корпус на конектора се вижда, че жилите са разположени в определен ред, а не на случаен принцип. Ако се обърка чифт проводници, комутацията ще бъде нарушена.

И двата вида кабели – от 4 или 8 жили – могат да се обжимат по прав или кръстосан начин, както и с прилагане на тип А или В.

Вариант #1 – директен 8-проводников кабел

Прав начин на обжимане се използва, когато трябва да се свържат две устройства:

• от една страна – компютър, принтер, копирна машина, телевизор;
• от друга страна – рутер, суич.

Характеристика на метода е еднаквото кримпване на двата края на проводника, поради същата причина методът се нарича прав.

Различават се два взаимозаменяеми типа – А и В. За Русия е характерно използването на тип В.

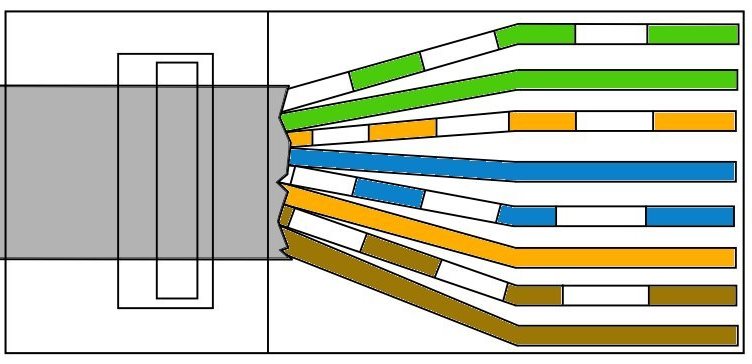

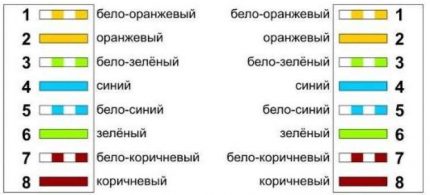

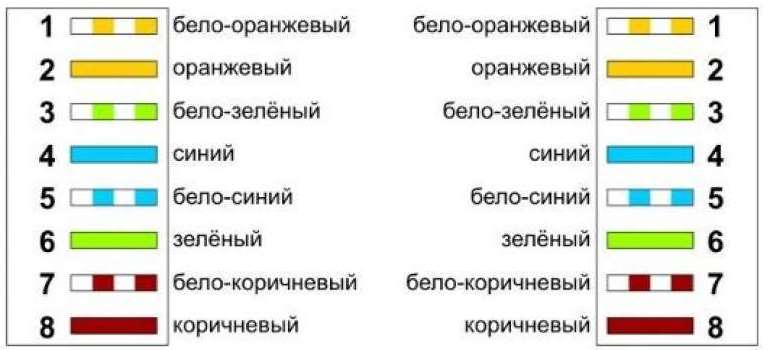

Схема на разпределение на 8-жилен кабел за директно свързване на компютър с комутиращо устройство (HAB, SWITCH). На първа позиция – оранжево-бяла жица

В САЩ и Европа, напротив, по-привичен се счита кримпването по тип А.

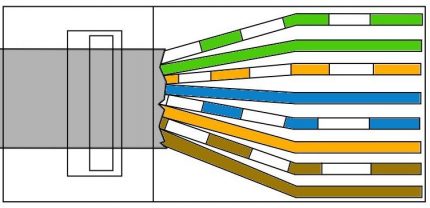

Тип А се различава от тип В по разположението на проводниците, намиращи се на 1, 2, 3 и 6 позиции, тоест бяло-зеленият/зеленият и бяло-оранжевият/оранжевият си разменят местата.

Може да се извърши кримпване с двата начина, качеството на предаване на данни няма да пострада от това. Основното е да се спазва последователността на жиците.

Вариант #2 – 8-проводников кросоувър

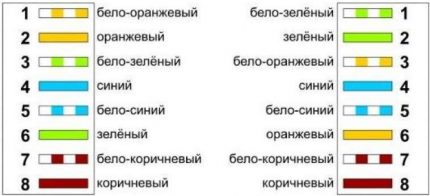

Кръстосаното кримпване се използва по-рядко от правото. То е необходимо, ако трябва да се свържат два стационарни компютъра, два лаптопа или две комутиращи устройства – хъба.

Кросоувърът се прилага все по-рядко, тъй като съвременното оборудване умее в автоматичен режим да определя типа на кабела и при необходимост да променя подаването на сигнал. Новата технология се нарича авто-MDIX. Въпреки това част от домашните устройства работят изправно с години, няма смисъл да се сменят, затова и кръстосаното кримпване може да бъде полезно.

При кръстосано кримпване се запазва възможността за използване на типове А и В.

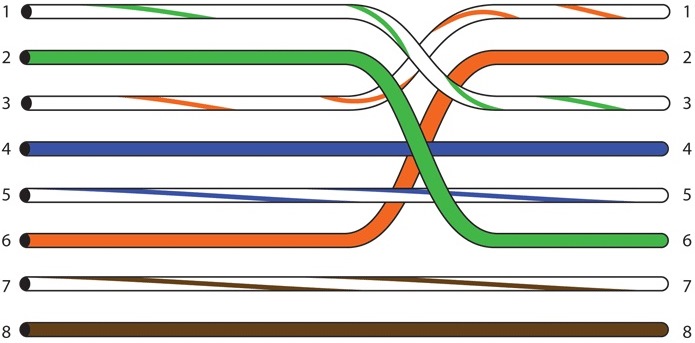

Схема на кросоувър, предназначена за оборудване на високоскоростни мрежи (до 10 gbit/s), изпълнена по тип В. Използват се всички 8 проводника, сигналът преминава и в двете посоки.

За да се задейства тип А, е необходимо да се сменят същите 4 позиции: 1, 2, 3 и 6 – бяло-зелените/зелените проводници с бяло-оранжевите/оранжевите.

За мрежа с по-малка скорост на предаване на данни 10-100 mbit/s – други правила:

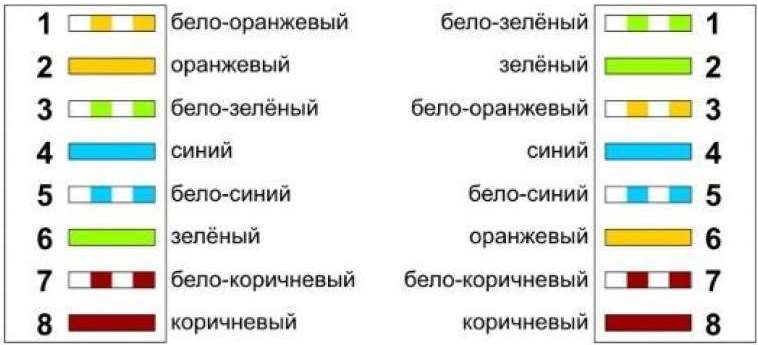

Схема тип В. Двойки усучки – бяло-синя/синя и бяло-кафява/кафява – се свързват директно, без кръстосване.

Схемата на стандарт А напълно повтаря В, но в огледален образ.

Вариант #3 – директен 4-проводников кабел

Ако за високоскоростно предаване на информация (например Ethernet 100BASE-TX или 1000BASE-T) е необходим 8-жилен кабел, то за „бавни“ мрежи (10-100BASE-T) е достатъчен 4-жилен.

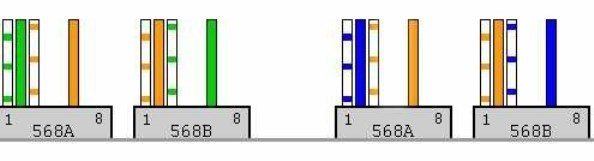

Схема за обжимане на мрежов кабел с 4 жици. По навик се използват две двойки проводници – бяло-оранжев/оранжев и бяло-зелен/зелен, но понякога се използват и другите две двойки.

Ако кабелът се повреди поради късо съединение или прекъсване, могат да се използват свободните проводници вместо използваните. За целта се отрязват конекторите и се пресоват двете двойки други жици.

Вариант #4 – 4-проводников кросоувър

При кръстосания обжим се използват също 2 двойки, като могат да се изберат усуки от всякакъв цвят. По традиция често се избират зелени и оранжеви проводници.

Схемата за обжимане с кросоувър на 4-жилен кабел се използва изключително рядко, основно в домашни мрежи, когато трябва да се свържат два стари компютъра помежду им. Изборът на цвят на жиците не влияе на качеството на предаване на данни.

Как да кримпнете кабел RJ-45 правилно?

Съществуват различни начини за обжимане на RJ-45 кабел, сред които има дори пресоване на конектора без специални клещи, с помощта на обикновена отвертка с плосък шлиц.

Но ние ще разгледаме как да направим надежден и функционален работен патчкорд, който по характеристики не се различава от закупените модели.

Подбор и подготовка на инструменти

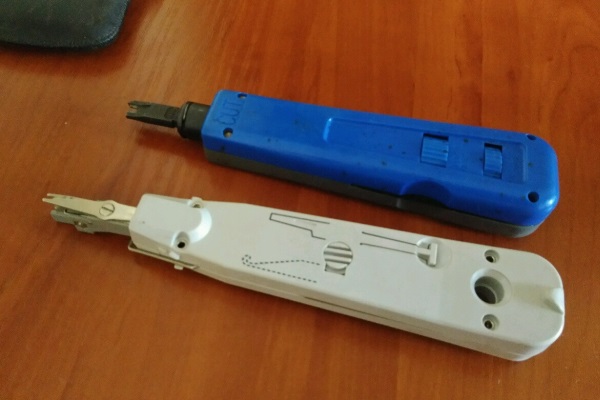

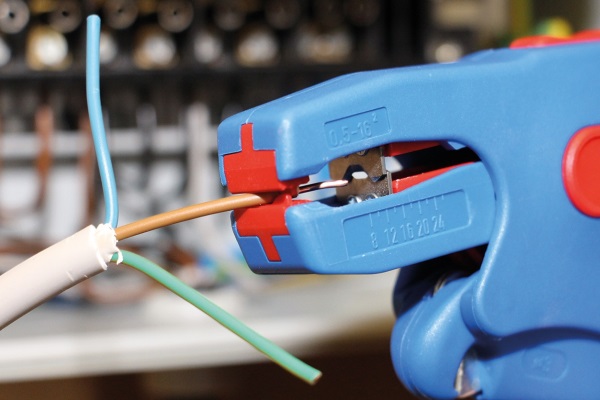

Когато разполагате с комплект специални инструменти, изпълнението на действията за обжимане на комуникационен кабел е много по-лесно. Разбира се, ще трябва да отделите сума за закупуване на кримпер, стрипер, тестер или крос-инструмент, но ако купите качествен инструмент, той ще ви служи с години.

За правилното закрепване на конекторите към кабела ще са необходими:

Основните от изброените инструменти са клещите и тестерът – това е минималният набор, необходим за правилно разпределение на пиновете и обжимане на усукана двойка.

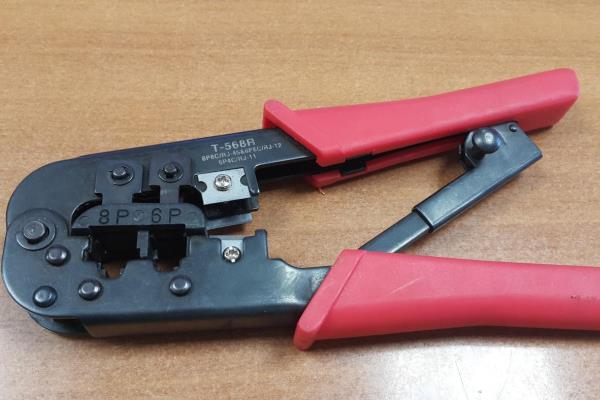

Когато купувате клещи, трябва да проверите тяхното качество и е желателно предварително да тествате инструмента. Някои кримпери са снабдени с остриета, с помощта на които можете да оголвате проводниците.

Поетапна инструкция за кримпване

За да направите патч-корд, ще ви трябва да подготвите материалите – кабел и конектори, да се въоръжите с инструменти и да изберете схема на разпределение на пиновете в зависимост от това какви устройства ще свързва готовият шнур.

Списък на материалите:

• отрязък от усукан чифт не по-дълъг от 100 м – според разпределението на пиновете на Ethernet това е максималната дължина на стандартите за битови цели;
• за един кабел – два конектора RJ-45 (тяхната маркировка – 8Р8С);
• набор от инструменти – кримпер, стрипър, тестер.

Най-често се изисква кабел за свързване на компютър с мрежово устройство, затова си припомняме схемата за директно кримпване, а за надеждност просто я поставяме на видно място, за да бъде пред очите в момента на разпределяне на проводниците.

Готовата цветна схема може да се намери в интернет и да се разпечата на лист хартия – зрителното възприятие спомага за запомняне, и в бъдеще тя вече няма да е необходима.

Не забравяйте, че типовете А и В се различават само по разположението на оранжевия и зеления чифт, можете да използвате и двата варианта.

Поетапна инструкция:

• Стъпка 1 – Отрязваме парче кабел по дължина, без запас, но с достатъчна дължина с помощта на резачки или остриета на кримпера.
• Стъпка 2 – Отстъпваме от края 2-4 см, правим с стрипър кръгов разрез на външната изолация, а след това внимателно я сваляме.

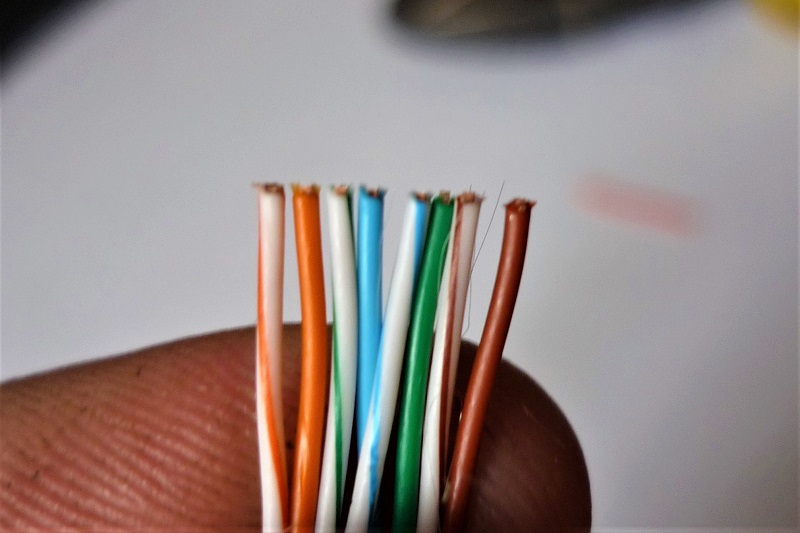

• Стъпка 3 – Проводниците са усукани по двойки, затова преди кримпване развиваме всички двойки, изправяме проводниците и ги разпределяме според избраната схема. Освен проводниците, под обвивката се крие найлонова нишка – тя трябва просто да се отмести назад.
• Стъпка 4 – Подравняваме проводниците. За целта отстъпваме от края на външната изолация 1,0-1,3 см и отрязваме проводниците с резачки строго перпендикулярно на оста на усукания чифт. Следим разноцветните краища да са с еднаква дължина.
• Стъпка 5 – Вкарваме проводниците в конектора и ги придвижваме до упор.
• Стъпка 6 – Извършваме кримпване: вкарваме конектора с проводниците в нужния жак на кримпера (с маркировка 8Р) и стискаме ръчките на клещите. Може да се чуе щракване.
• Стъпка 7 – Проверяваме надеждността на закрепването – леко дърпаме кабела, сякаш се опитваме да извадим проводниците от конектора. При правилно кримпване проводниците стоят стабилно.

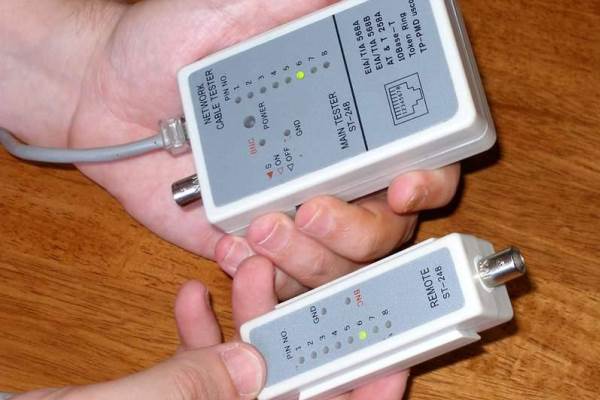

• Стъпка 8 – Тестваме готовия патч-корд за изправност. Вкарваме конекторите в гнездата на тестера, включваме уреда и следим за индикацията. Ако всичко е наред, светлинките ще светват по двойки със зелена светлина. Ако индикация липсва или светва червена светлина – процедурата ще трябва да се повтори.

Ръката придобива усет бързо – след няколко самостоятелни кримпвания. Умението за кримпване ще ви бъде от полза при преместване в нов апартамент, където мрежовите кабели се скриват в первази или се зазиждат в стените и се свързват към компютърни контакти.

Не трябва да се притеснявате, че кабелът е твърде дълъг или твърде къс – винаги можете да кримпнете пачкорд с необходимата дължина. Ако куче изведнъж прегризе мрежовия кабел или той просто се прегъне, можете бързо да извършите ремонт.

Също така може да ви е интересно да видите как можете да свържете усуканата двойка помежду си; за целта последвайте тази връзка.

Изводи и полезно видео по темата

Кратка видеоинструкция:

Кримпване на кабел от категория 5 и 6 – каква е разликата:

Когато нямате професионални инструменти под ръка:

Ако знаете разводката на усуканата двойка, можете бързо да кримпнете пачкорд в зависимост от предназначението му. Това умение е полезно за всеки потребител на персонална техника, тъй като ви позволява бързо да реагирате при прекъсване на сигнала в локалната мрежа – напълно да смените мрежовия кабел или да извършите дребен ремонт.

Появиха се въпроси относно разводката на усуканата двойка? Моля, задайте ги в блока с коментари и ние ще се постараем да обясним максимално ясно неясните моменти.
