Свързване на отоплителен кабел: подробни инструкции за монтаж на саморегулираща се отоплителна система

Искате ли да разрешите проблема със замръзването на частните комунални мрежи с помощта на кабел, осигурявайки комфортно живеене извън града през студеното време? Но услугите на професионалистите ще излязат скъпо, а да каните евтини майстори изобщо не ви се иска. Не би било зле да спестите, като направите всичко саморъчно, нали?

Не знаете как правилно да извършите свързването на нагревателния кабел със собствени сили и възможно ли е това изобщо? Ние ще ви помогнем да се ориентирате – в статията е разгледан редът на свързване и са подбрани поетапни снимки на този процес.

В помощ на начинаещите монтажници са представени видеопрепоръки за свързване, след запознаване с които вие ще можете самостоятелно да се справите с поставената задача, без да привличате специалисти.

Плюсове и минуси на кабелното отопление

Системите за кабелно отопление станаха истинско спасение за собствениците на частни къщи и вили. Ако по-рано подобно решение беше достъпно само за големи промишлени обекти, то през последните години пазарът се попълни с най-различни предложения, а и кръгът на производителите значително се разшири.

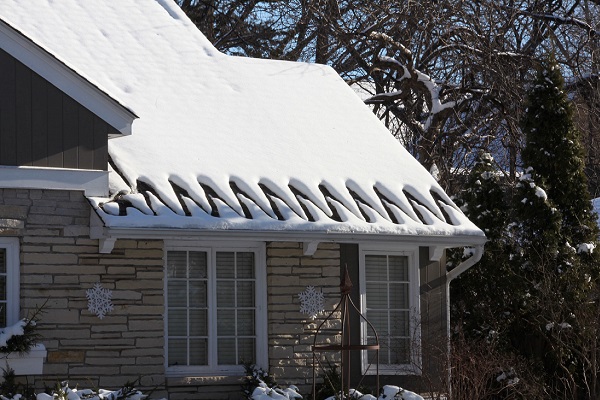

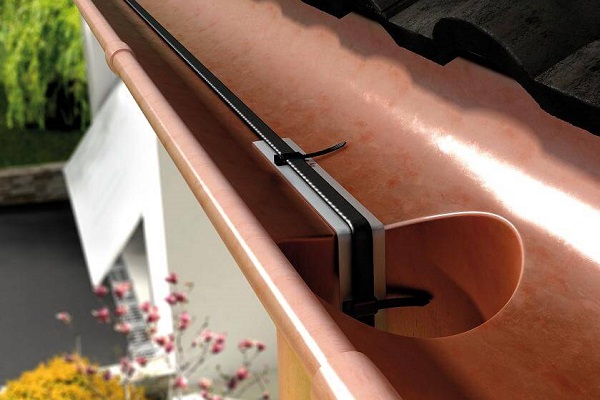

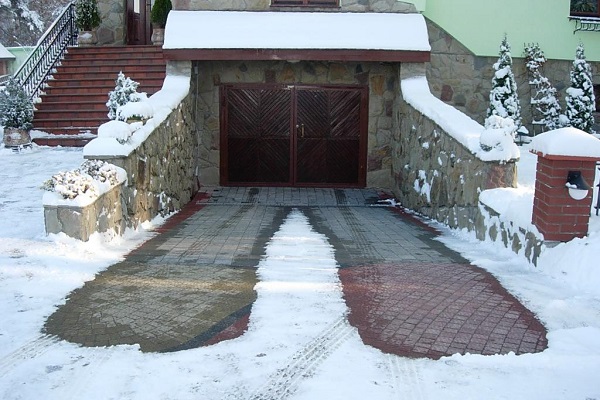

Освен това, вариантите за използване на отоплителните системи са доста много. Най-популярните сред които са – водопроводни тръби, канализация, водосточни системи, покриви на къщи, стъпала, малки площадки с различно предназначение и прочие.

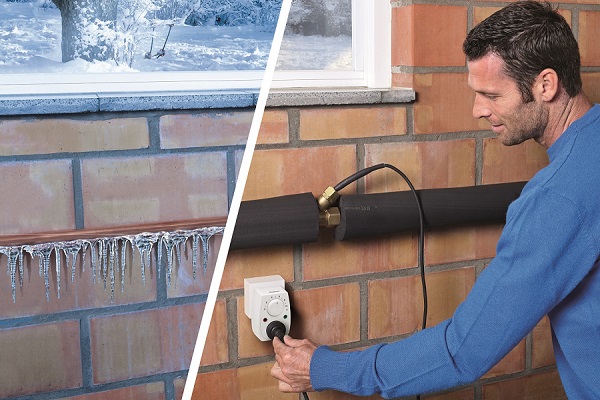

Подобен тип отопление предотвратява образуването на лед, който може да доведе до повреда на водопроводната мрежа и да се отрази с големи разходи.

Освен това, нагревателният кабел притежава и следните предимства:

• достъпна цена;
• широк асортимент от различни производители, включително комплекти за монтаж във взривоопасни зони;
• висока ефективност на системите;
• ниско енергопотребление;
• леснота на експлоатация;
• наличие на готови комплекти с инструкция за самостоятелно свързване;
• дълъг срок на експлоатация.

Що се отнася до недостатъците, най-големият при нагревателния кабел е неговата енергийна зависимост. Нали за работата на отоплителната система са необходими постоянно захранване.

Също така потребителите отбелязват, че без умения самостоятелният монтаж може да създаде известни затруднения. Освен това въпросът за цената не е еднозначен – продукцията на известни производители е доста скъпа.

Всъщност специалистите съветват да не се пести на качествен кабел, тъй като той се монтира не за едно десетилетие. Например, срокът на експлоатация на кабелните системи Raychem е 50 години.

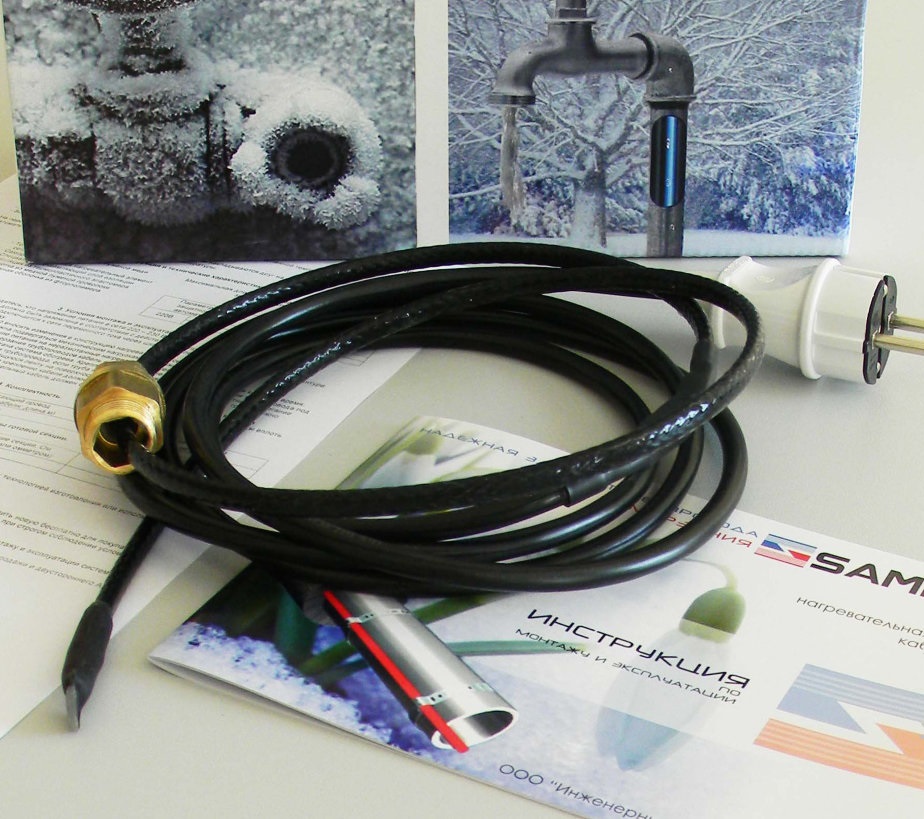

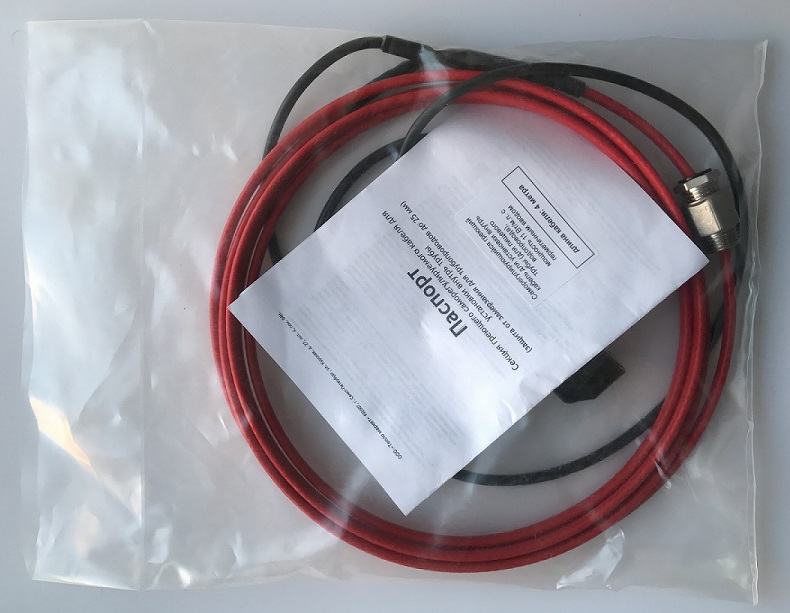

На снимката е показан готов комплект за монтаж вътре в тръбопровода. Всички недостатъци на такъв кабел, освен енергийната зависимост, са съвсем незначителни, особено в сравнение с ползата, която носи използването на отоплителни кабелни системи.

Инструктиране за свързване на отоплението

Предлагаме по-нататък да разгледаме подробно как ръчно да свържете нагревателния кабел, така че да бъде работоспособен и да не създава проблеми в бъдеще. Инструкциите даваме на примера на свързване на отоплителна система, разположена отвън на тръбата.

Етап #1 – подготвителни работи

Първо трябва внимателно да се огледа участъкът на тръбопровода, който се нуждае от изолация. Всички открити проблеми, като ръжда, повреда на целостта на външната повърхност на тръбата или друго, трябва незабавно да се отстранят.

След това трябва да се подготвят материалите, които ще са полезни по време на монтажа на отоплителната кабелна система.

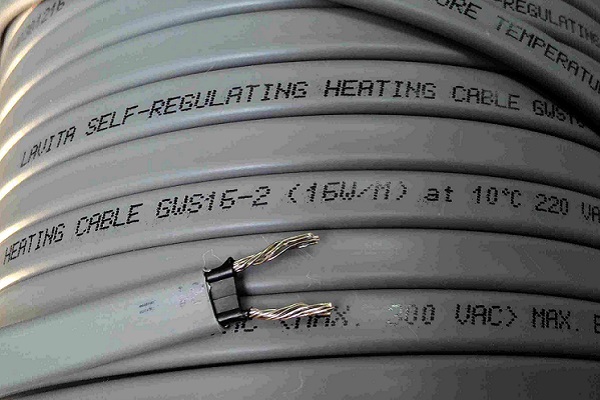

След като подготвите материалите, трябва веднага да извършите крайното запечатване на предварително избрания отоплителен кабел. За целта се взема свободния край на проводника, към който няма да се свързва нищо, и се изрязва „на стъпало“, като предварително се отстрани защитния слой.

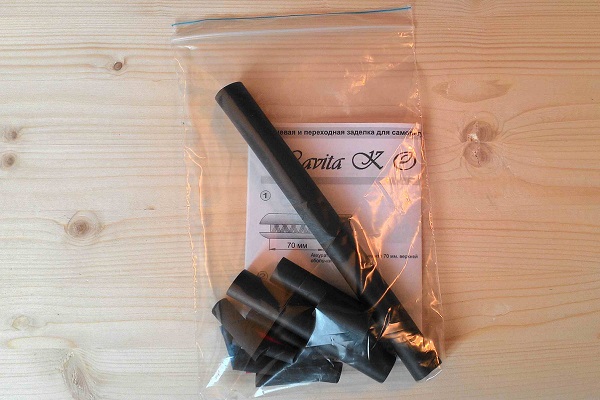

След това полученото „стъпало“ се изолира здраво и надеждно. За целта се използва комплект от термосвиваеми тръбички. По-прост вариант е да се закупи готова система, в която всички подготвителни работи с кабела вече са извършени от специалист.

Такъв вариант ще струва с няколко евро повече, но значително ще улесни положението на домашния електромонтьор, който няма опит в извършването на подобни работи.

Етап #2 – закрепване на кабелната система

Следващият етап – разполагане на кабела върху тръбата и закрепването му в нужното положение. Ще разгледаме подробно как правилно да се извърши монтажът на саморегулиращ се отоплителен кабел със собствени ръце. За целта първо трябва да се прочете инструкцията, доставена от производителя в комплекта.

След това предстои да се избере оптимален начин на закрепване:

• право линейно, като се разположи проводникът успоредно на тръбата;
• право линейно, като се разположат 2, 3 или 4 жили на проводника успоредно на тръбата и една на друга;
• чрез навиване, като се обвие кабелът около тръбата с определена стъпка.

Има и вариант да се разположи кабелът, имитирайки вълна. Но тук трябва да се изчисли нужният метраж и целесъобразността на такова закрепване. Често при голям диаметър на тръбата е по-лесно да се прокарат 2 успоредни кабела.

При използване на начина на закрепване чрез навиване трябва да се има предвид, че разходът ще бъде по-голям. Освен това трябва да се спазва определена стъпка между навивките.

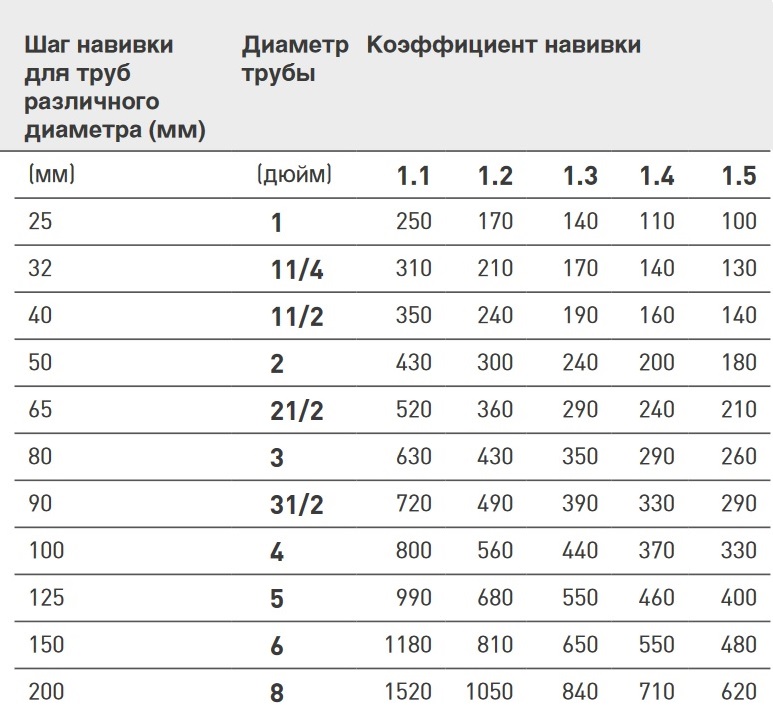

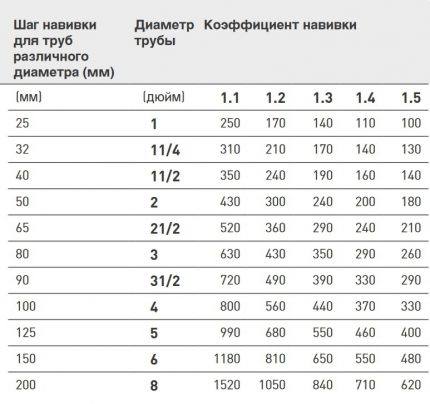

Препоръчителната дължина на стъпката с отчитане на диаметъра на тръбата и коефициента на навиване е дадена за всеки конкретен случай. Използвайки табличните данни, е лесно да се избере правилната стъпка за своята тръба.

След като се избере начинът на закрепване, предстои внимателно да се разположи кабелът в нужното положение. Препоръчва се да се избере долната част на хоризонтално разположената тръба.

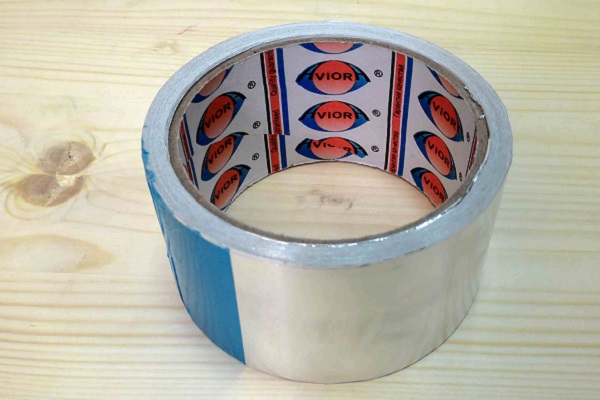

Да се закрепва с метална лента (тиксо) е желателно по цялата дължина, ако се използва паралелен тип полагане на кабела. А при разположение чрез навиване, тиксото се залепва перпендикулярно на тръбата, като се увива около диаметъра й. При такова закрепване също се спазва стъпка от 30 см.

Етап #3 – закрепване на защитния кожух

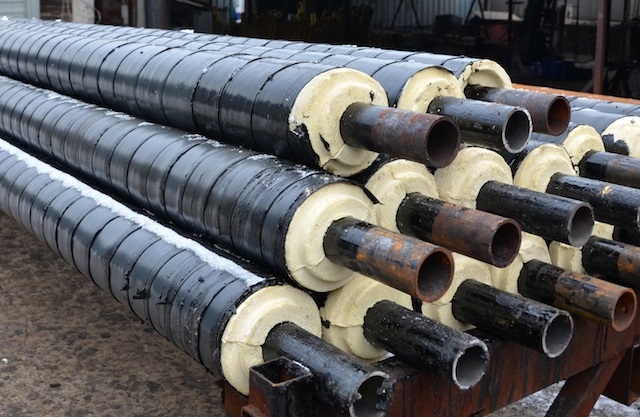

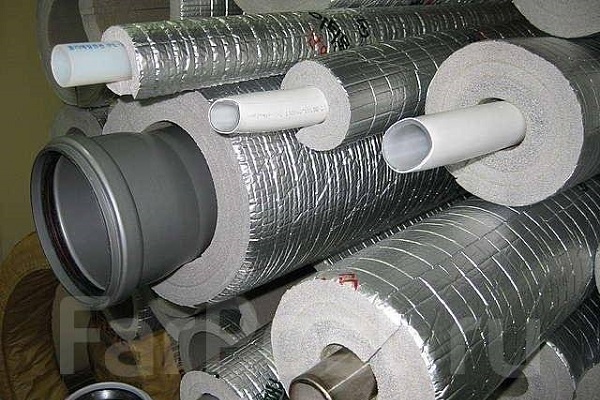

След като закрепите проводника, веднага трябва да направите допълнителна изолация, като използвате топлоизолационен материал за тръби. Предлаганият на пазара асортимент е доста богат, така че можете да изберете оптималния вариант.

Желателно е да се ориентирате по препоръките на производителя – в инструкцията най-често са посочени препоръчителната дебелина и типът на топлоизолатора. Освен това, производители като Raychem посочват конкретен материал, без чийто монтаж купувачът може да загуби гаранцията.

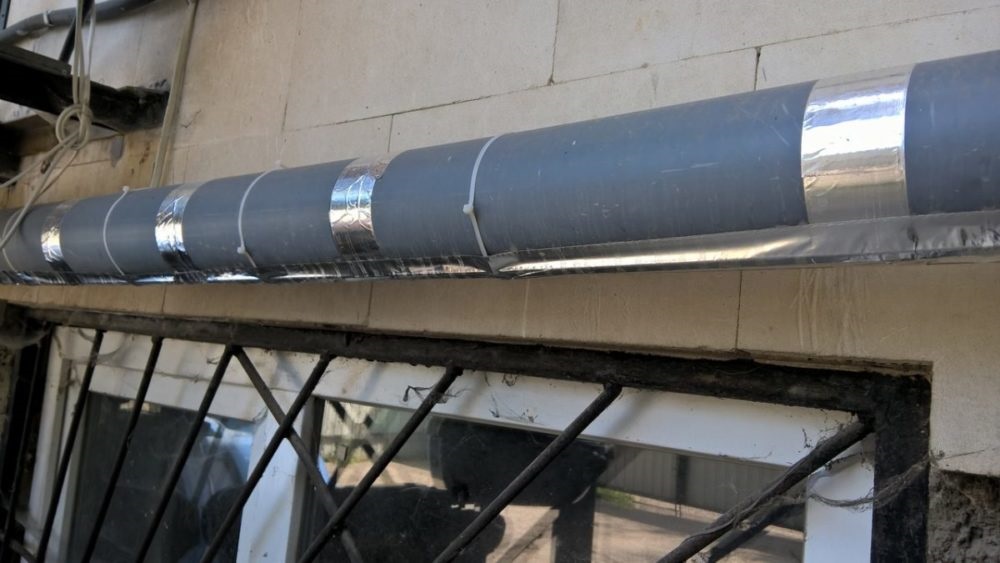

Върху изолацията трябва да се постави защитна обвивка, която също се закрепва с хомоти (скоби). Подобно многослойно топлоизолационно „одеяло“ ще осигури максимална защита от замръзване.

Още един нюанс – инсталиране на специални уплътнители на местата, където кабелната отоплителна система преминава през топлоизолацията. Такива комплекти могат да бъдат закупени заедно с кабела и други компоненти на системата.

Етап #4 – свързване към захранващата мрежа

На този етап нека разгледаме как правилно да свържем захранването към саморегулиращ се отоплителен кабел. Ако използвате продукция на известна марка, тогава продавачът в сертифициран търговски обект ще ви подбере всички необходими елементи заедно с кабела.

Предлагаме ви да се запознаете подробно с процеса на свързване:

• свободният край на отоплителния кабел се освобождава от изолацията, защитният екран се усуква на един сноп, а жилите на проводника се оголват;
• краят на захранващия (силов) проводник се почиства, а краищата се оголват;
• подготвените жили на кабела и захранващия проводник се свързват помежду си, за което е удобно да се използва гилза + кримпващи клещи, а отгоре да се постави термосвиваема тръбичка (термоусадка).

Такъв вариант на свързване не е сложен, ще е необходим само малък опит в електромонтажните работи.

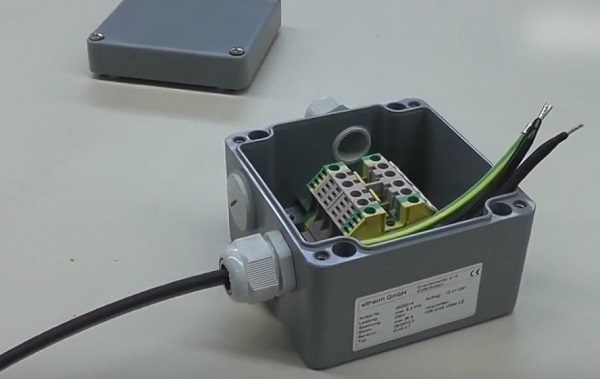

Още за свързване може да се използва специално приспособление – съединителна кутия. Принципът на свързване е аналогичен, такова съединение също се херметизира, за да се избегне проникване на влага.

Впоследствие съединителните възли/кутии задължително се закрепват с тиксо, за да се избегне случайно повреждане.

Етап #5 – проверка и пускане в работа

Когато монтажните работи са завършени, остава да се провери качеството на тяхното изпълнение и да се тества работоспособността на системата.

Но преди пускането й в действие трябва да се обърне внимание на следните моменти:

• изолацията на отоплителния кабел трябва да бъде цялостна, няма да е излишно да се провери нейното съпротивление между оплетката и проводниците;
• защитната обвивка трябва да бъде без повреди по цялата дължина на системата за кабелно отопление;
• всички възли на свързване, снаждане и съединение трябва да бъдат херметични;

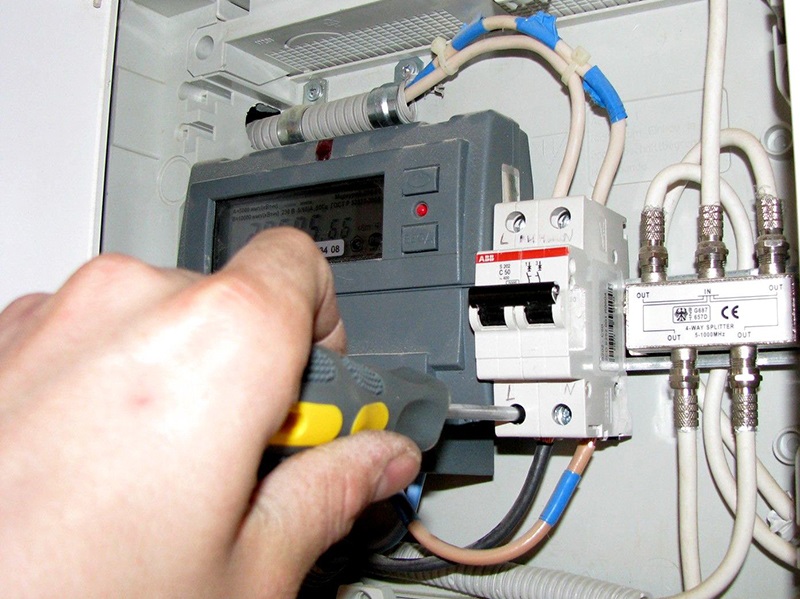

• желателно е да бъдат инсталирани автоматичните прекъсвачи и предпазители.

За да се избегне случайно повреждане на кабела, трябва веднага след закрепването му да се пристъпи към монтаж на топлоизолационния и защитния кожух. Препоръчително е да се отдели отделна линия за кабелната система, като се оборудва със собствено табло с монтирани в него УЗО и автоматичен прекъсвач.

За защита системата трябва да се оборудва с УЗО, като се избере прибор с 30 mA. От допълнителни устройства може да е необходим термостат – в случай, че се изисква спазване на точни температурни показатели.

Нюанси на свързването на кабела вътре в тръбата

При отопление на водопроводни мрежи често се избира вътрешен монтаж. За тази цел се използва проводник, който е допълнително обвит в хранителна обвивка, която не отделя токсини и е напълно безопасна за човека.

Нагревателната система се вкарва вътре в тръбата, най-често водопроводна. На мястото на нейното вкарване се монтира тройник, като за целта временно се спира подаването на вода.

По-нататък ще разгледаме как правилно да съединим и свържем нагревателния кабел, предназначен за отопление на тръбопровода отвътре. Самият процес на много етапи е практически идентичен с разгледания по-горе.

Работите включват следните стъпки:

1. Извършване на изолация на свободния край.
2. Закрепване на проводника и уплътняване на входното място.
3. Монтаж на външната топлоизолация и защитния кожух.
4. Свързване към електрическата мрежа.
5. Инсталиране на допълнителни устройства – термостати (при необходимост) и автоматични прекъсвачи.

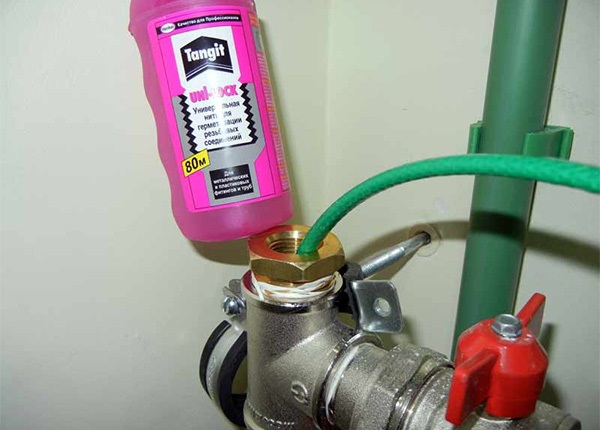

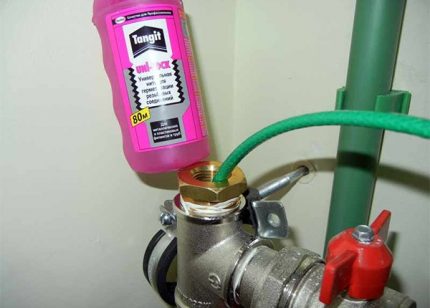

Втората стъпка се различава – затова ще я разгледаме по-подробно. Предстои да поставим подготвения кабел вътре в тръбата, като използваме комплект за вкарване.

А стъпка №4 е желателно да се изпълни, преди проводникът да бъде поставен на постоянното си място. За целта трябва да се осъществи свързване на захранващия проводник с нагревателния.

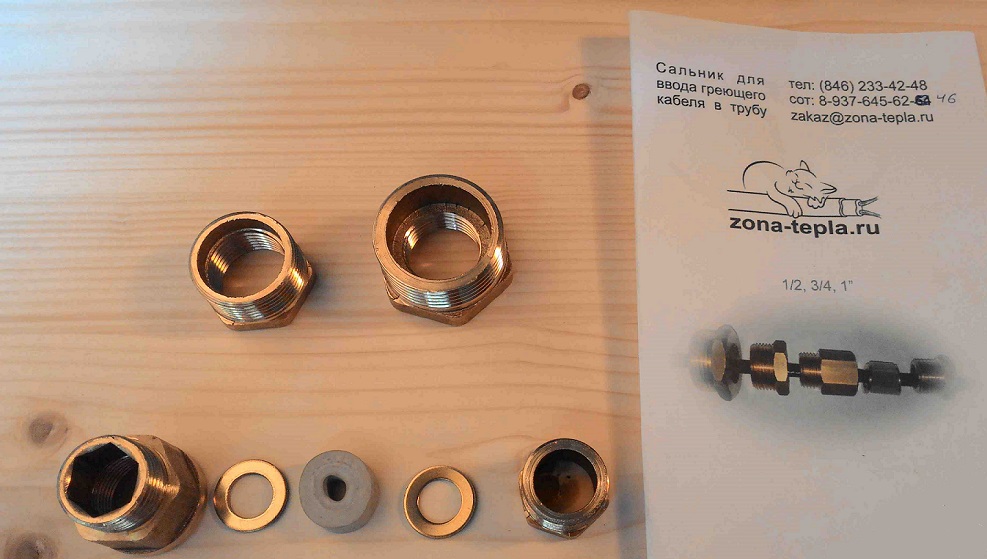

За вкарване на кабела ще е необходим проходен комплект, с който идва подробна инструкция за неговото използване. Наденето на салника не е трудно, важно е да се направи преди крайното уплътняване и да се затегне здраво крепежът, за да се осигури херметичност.

С правилата и особеностите на полагането на нагревателен кабел вътре в тръба ще ви запознае следващата статия, която настойчиво ви съветваме да прочетете.

Съвети за монтаж и обслужване

За да не създава проблеми експлоатацията на отоплителната система, е желателно по време на монтажа да се изпълнят всички действия, препоръчани от производителя. Добре е да не забравите за стикерите – на отоплявания участък да поставите/залепите известия за отопление.

В бъдеще, особено при необходимост от ремонт, такава предвидливост ще се окаже много полезна. Също така си струва да се извършва редовен оглед на тръбопровода, а при откриване на проблеми с нагревателния кабел или неговото повреждане, ремонтът трябва да се изпълни правилно.

За да се отстрани повреденото парче и на негово място да се присъедини ново, неповредено. Не си струва да ремонтирате повредения участък – правилното решение е подмяна.

Ако изобщо не сте електромонтажник, по-лесно е да купите готов комплект за вътрешно/външно отопление. С такава система остава само внимателно да прочетете инструкцията и да следвате точно написаното.

Опитните монтажници препоръчват да използвате метална лента за отстраняване на грапавите участъци на тръбата, където ще се монтира отоплителният кабел.

Още един полезен съвет се отнася до икономията: не си струва да пестите, като купувате евтин китайски фалшив кабел – изваждането на тръбите от земята и смяната на отоплителната система в мразовити дни ще струва няколко пъти повече от покупката на качествена система от надежден производител.

По-добре е веднага да купите надежден кабел и други компоненти с дългогодишна гаранция от добросъвестен производител, освен това е желателно да разгледате един от алтернативните варианти за отопление на тръби като дублиращо допълнение.

Изводи и полезно видео по темата

Поетапният процес на разрязване на кабела, запечатване на свободния край и присъединяване на захранващия проводник в следващото видео:

Свързване на отоплителната система към силовия проводник и допълнителна външна изолация на тръбата:

Особености на монтажа на отоплителната система вътре в тръбата в следващото видео:

Правилно свързаният кабел ще осигури комфортно използване на комуникациите в къща извън града или във вилата дори в мразовити зимни дни.

При наличие на инструкция, малък опит в извършването на електромонтажни работи и компоненти, отоплителната кабелна система може да се свърже самостоятелно. Особено ако купите готов комплект, в който е извършено херметично крайно запечатване и е свързан силов проводник с щепсел.
