Монтаж на нагревателен кабел вътре в тръбата: инструкции за инсталиране + съвети за избор

Искате ли да защитите водопровода през студеното време от замръзване, като извършите монтаж на нагревателен кабел вътре в тръбата? Съгласете се, че предотвратяването на проблема е много по-евтино и по-просто, отколкото по-късно да отстранявате плачевните последствия. Решили сте да извършите всички работи сами, но не знаете откъде да започнете?

Ние ще ви помогнем да се ориентирате в инсталирането на кабела. В статията е представен подробен инструктаж на този процес, придружен с поетапни снимки. Разгледани са нюансите на подготовката на материалите за работа, особеностите на разполагането на системата вътре в тръбопровода.

Подбрани са тематични видеоклипове, съдържащи препоръки на експерти за правилната подготовка и свързване на отоплителната система в домашни условия. Също така са дадени съвети, които ще ви помогнат да изберете най-добрия кабел.

Разновидности на кабелите за отопление на тръби

Правилно подбраната отоплителна система е гаранция за дълготрайна защита от замръзване на всеки тип тръбопровод. Ето защо, преди да спрете на конкретен продукт, нека се запознаем по-отблизо с асортимента, предлаган от пазара.

Кабелната продукция, налична в продажба, се разделя на 2 вида в зависимост от типа на монтажа – предназначена за разполагане отвън и вътре в тръбата.

Нека разгледаме по-подробно втория вариант, който от своя страна се подразделя на 2 вида в зависимост от предназначението на тръбопровода:

• за хранителни цели;
• за битови нужди и други задачи.

В първия случай кабелът има защитно покритие от хранителен полимер, който не влияе на състава и качеството на водата, например полиолефин, фторполимер.

При хранителните нагревателни кабели обвивката не отделя токсични вещества при контакт с вода, което осигурява безопасност при използване на водата за пиене. Вярно е, че тази особеност влияе на цената – изделието се различава значително по цена.

Във втория случай не се поставят строги изисквания към типа на покритието, но такава система не може да се използва за отопление на тръбопровод за хранителни цели. Още една разлика между кабелите се състои в принципа на действие.

Всички предложени на потребителя варианти на отоплителен кабел се разделят на две основни групи:

• резистивни;
• саморегулиращи се.

В първия случай става въпрос за едно- или двужилно изделие. Производителят, като правило, веднага пуска готова система за монтаж, за която е предвидена определена дължина. Кабелът често е снабден с щепсел за свързване към мрежата. В резистивната система допълнително се включват терморегулатор и датчик за температура.

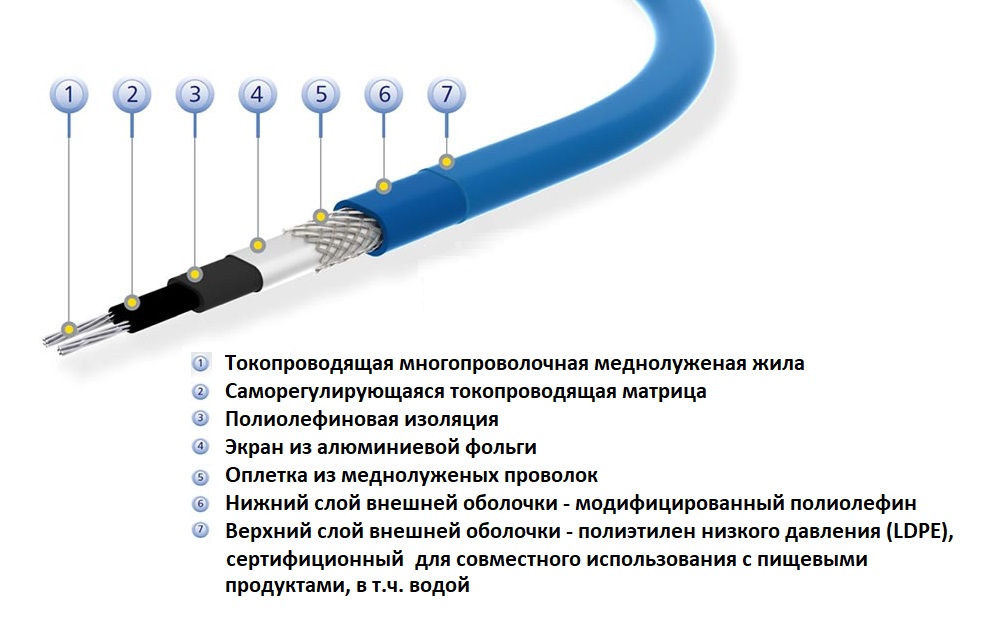

А в случай на саморегулиращо се изделие допълнителни датчици и регулатори не са необходими. В него за нивото на нагряване отговаря полупроводяща матрица, способна да включва и автоматично да изключва системата при достигане на определени температурни показатели.

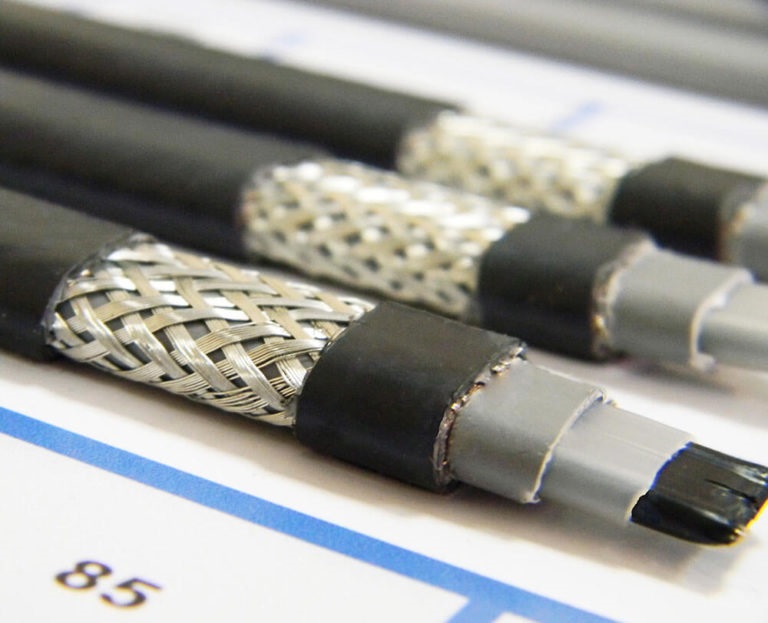

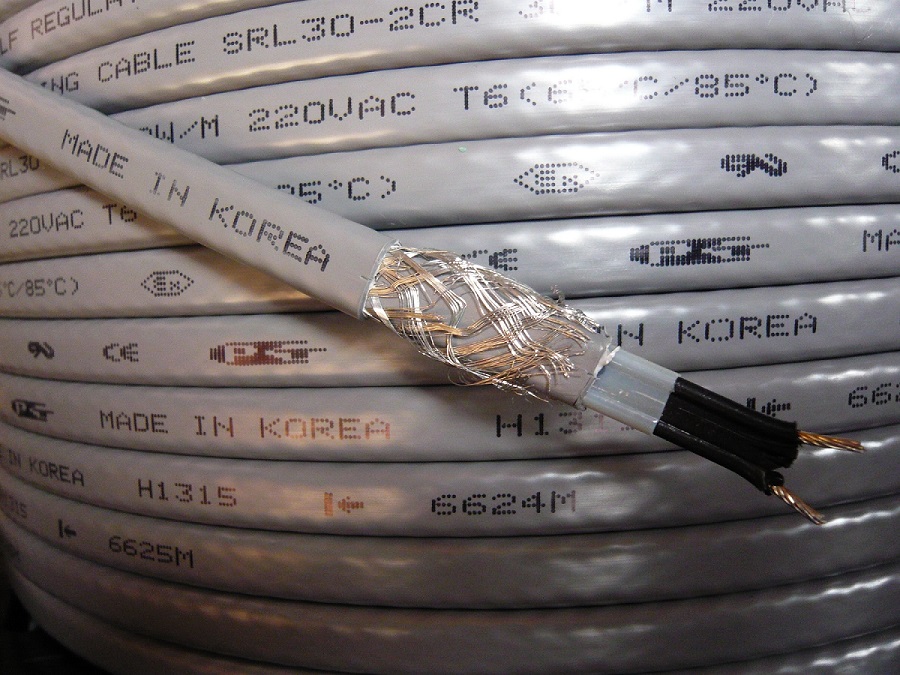

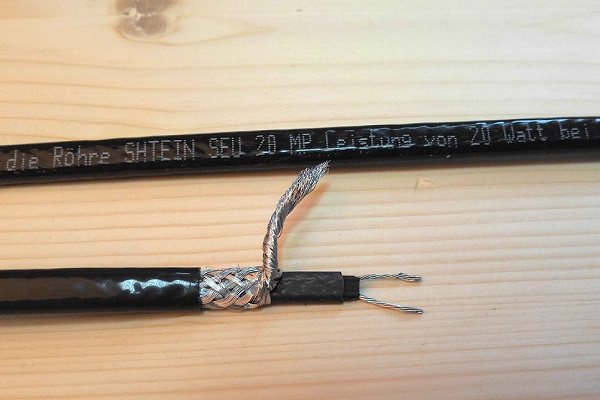

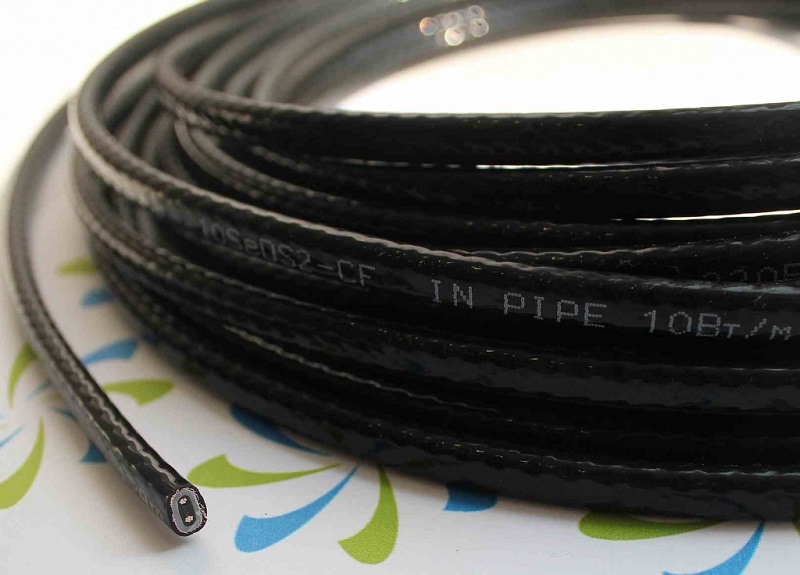

Отоплителен кабел с матрица от полупроводници. От двете му страни успоредно преминават две жили, независими една от друга. Това позволява да се разделя такъв кабел на отрязъци с необходимата дължина.

На какво да обърнете внимание при избора на кабел?

Преди покупката трябва веднага да се определи кой ще извършва монтажните работи. Ако в плановете е самостоятелен монтаж, то е по-добре да се спрете на по-опростен вариант. Нека разгледаме по-подробно кои критерии са важни при избора.

Критерий #1 — предназначение на тръбопровода

Ако се изисква да се отопли тръба, доставяща питейна вода в къщата, то трябва да се купи кабел с обвивка за хранителни цели. Всички производители и магазини задължително посочват тази характеристика в придружаващите документи. Изискванията към обвивката на кабела за системи, транспортиращи отпадъчни води и техническа вода, не са толкова строги.

Категорично не може да се поставя в тръба с питейна вода кабелна система от материали, които не са предназначени за директен контакт с нея. Такова решение е свързано с проблеми със здравето.

Не се учудвайте, но изделие в безопасна за питейна вода обвивка ще струва по-скъпо.

Критерий #2 — тип на кабела и дължина на системата

Преди покупката трябва да се определи дължината на участъка, който се нуждае от отопление. От това ще зависи и отрязъкът на кабела.

Веднага трябва да се реши кой тип отоплителен кабел ви е по-предпочитан – резистивен или саморегулиращ се. Първият вариант е по-евтин. Но експлоатационният му срок е по-кратък, а монтажът е по-сложен, особено за начинаещ в този въпрос.

Още една съществена разлика на резистивния провод е, че можете да купите нагревателно изделие само с определена дължина – производителят е подготвил различни варианти. Затова ще трябва да избирате от наличното. Освен това, резистивната система най-често е снабдена с щепсел за свързване към захранващата мрежа.

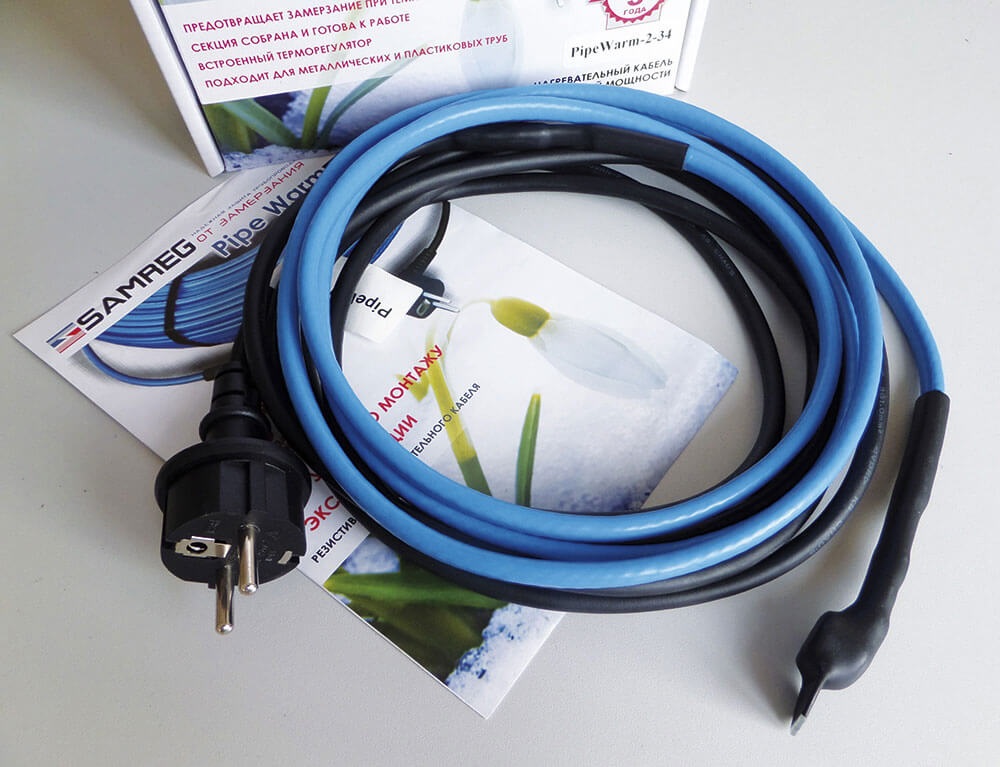

Резистивна система за отопление на тръбопровода. В зависимост от качеството на материалите и производителя, нейната цена може значително да се различава.

Вторият вариант е по-скъп, но по-лесен за монтаж. Саморегулиращ се кабел се продава в ролка, ако купувачът отреже определена дължина, или има готови варианти на отоплителната система, снабдени със силов кабел.

Независимо от избрания вариант, трябва да бъдете изключително внимателни – не се колебайте да изисквате придружаващите документи от фирмата-производител, гаранционната карта и сертификата за качество на продукцията.

Критерий #3 — предпочитана мощност на изделието

За да може инсталираният кабел да затопли комуникациите, трябва правилно да се избере мощността. Тази характеристика също се посочва от производителя.

За водопроводните системи се използват тръби с диаметър до 32 мм, за които препоръчват да се използват отоплителни системи с мощност 9-16 W. При това това е мощността на един линеен метър. За да се изчисли общата стойност, трябва да умножите посочения параметър по цялата дължина на кабела.

По-предпочитателно е да се използва кабел със способност самостоятелно да регулира нивото на нагряване. Това са по-съвършени и нови разработки, такива кабели се използват активно в битови условия.

Освен това, специалистите не препоръчват от икономически съображения да се купува резистивен тип изделие, тъй като смятат последния за по-малко надежден за монтаж вътре в тръбопровода.

Критерий #4 — цена на отоплителната система

Що се отнася до цената, този критерий също е важен: твърде евтин кабел не бива да се купува. Правилото “хубавото не може да бъде евтино” при избора на кабел напълно се потвърждава.

Ако цената е много ниска за харесаната кабелна система и има документи от производителя, то трябва задължително да обърнете внимание на срока на годност – недобросъвестен продавач може да предложи изделие с изтекъл срок, или срокът изтича след 6-12 месеца.

От такава «изгодна» оферта е по-добре да се откажете – след изтичане на гаранцията кабелът може да престане да изпълнява функциите си и ще трябва да го смените, което заплашва с повторни разходи.

На цената на саморегулиращото се изделие пряко влияе качеството на матрицата. От което пряко зависи срокът на експлоатация, за което производителят заявява. Например, за продукта xLayder-EHL на фирма Caleo гаранцията е 3 години, а срокът на експлоатация – 20 години.

Също така при избора на кабел за вътрешно отопление е по-добре да се дава предпочитание на известни производители:

• немски – Eltherm GmbH (Германия);
• американски – Raychem и Heat Trace Products, LLC;
• корейски – Caleo;
• френски – Eltrace;
• датски – Devi;
• фински – Ensto.

На пазара има много продукти от японско производство, предназначени за отопление на водопровод. Тук също трябва да бъдете внимателни и да не купувате евтино китайско фалшиво изделие. Освен проводника и уплътненията трябва да изберете качествени.

Обърнете внимание на формата на напречното сечение вътре в уплътнителната гума – тя бива кръгла и правоъгълна/квадратна за различно сечение на кабела. Много е важно да купите надеждни муфтови елементи – цената им трябва да бъде не по-малка от 5 м кабел. По въпроса за отоплението на тръбата не трябва да пестите прекалено.

Етапи на монтаж на отоплителната система

Нека разгледаме устройството на системата за отопление на тръбопровода отвътре на примера на водоснабдяване. За такава тръба най-добре е да вземете саморегулиращ се проводник в хранителна обвивка.

Етап #1 — закупуване на необходимите материали

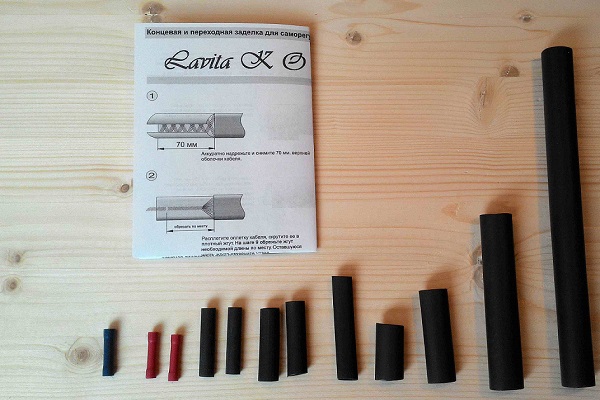

При покупка на кабела веднага определете необходимия метраж, който е равен на дължината на тръбата, която се нуждае от отопление. Заедно с кабела е по-добре да закупите и консумативите, необходими за монтажа: комплект муфи, уплътнение и секция проводник с еврощекер.

Допълнително може да ви потрябва тройник, ако той не е на предвиденото място за монтаж, и УЗО на 10 mA. Тройникът е необходим, за да се извърши правилно въвеждане на кабела. Последният не може да се прекара през тръба, която минава с огъване под прав ъгъл. Затова на мястото на предполагаемия вход е по-добре първо да се монтира тройник и след това да се извърши входа през него.

За работата на саморегулиращия се кабел е необходимо електрозахранване. Затова за него се отделя отделна линия. И въпреки наличието на двойна изолация на отоплителния проводник, в схемата на свързване е необходимо да се включи УЗО и автоматичен прекъсвач, като се защити тази линия в случай на случайно повреждане на обвивката.

Етап #2 — подготовка на кабела за инсталиране

Трябва да се помни, че саморегулиращите се кабелни системи умират не само от чести включвания и изключвания на кабела. Не по-малко зло е неправилното съединяване със захранващия кабел и некачественото крайно завършване, което води до късо съединение.

Необходимо е правилно да се извърши изолацията, като се използват добри консумативи. Има лоши муфи, когато производителят не е добавил достатъчно лепило. Друга причина се крие в ръцете на майстора, особено ако той е без опит и е свързал всичко неправилно.

За да подготвите нагревателния провод за вкарване в тръбопровода, трябва:

• да извършите крайно завършване;
• да поставите проходен комплект на кабела;
• да съедините захранващия провод с щепсела със саморегулиращ се участък.

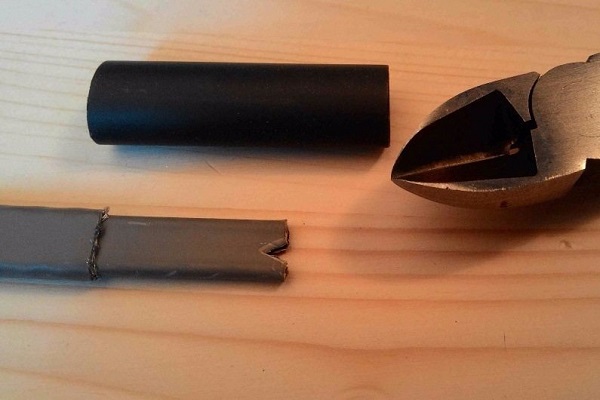

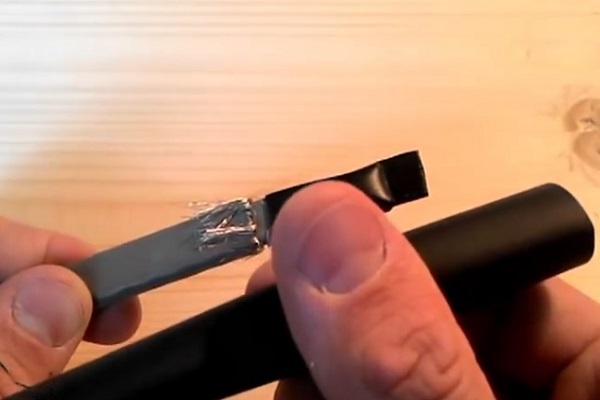

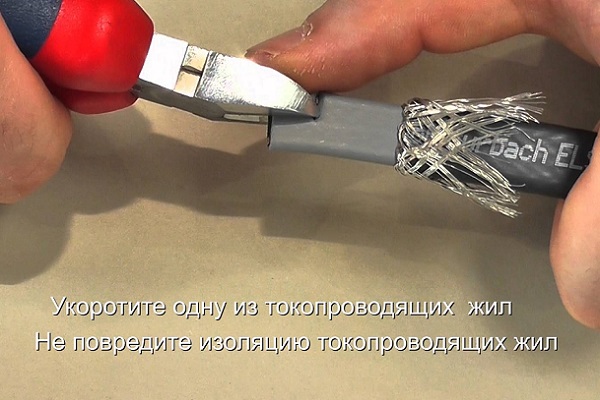

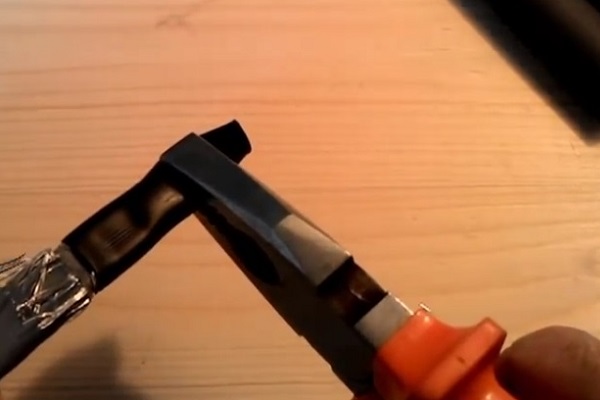

Нека разгледаме по-подробно как правилно да направим изолация на края на проводника.

Ако всяка стъпка от крайното завършване е изпълнена внимателно, то херметичността на този възел ще бъде осигурена. Разбира се, при условие че се използва надежден лепилен комплект муфи от проверен производител.

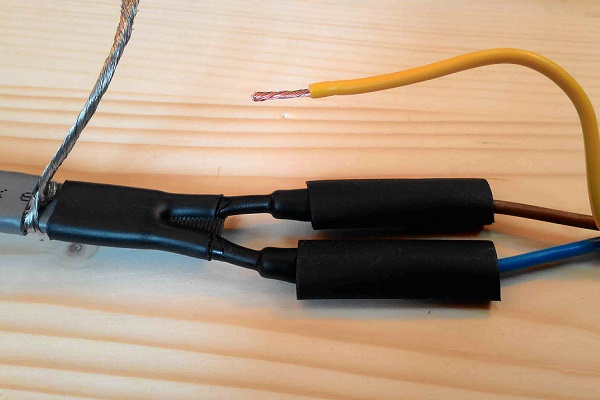

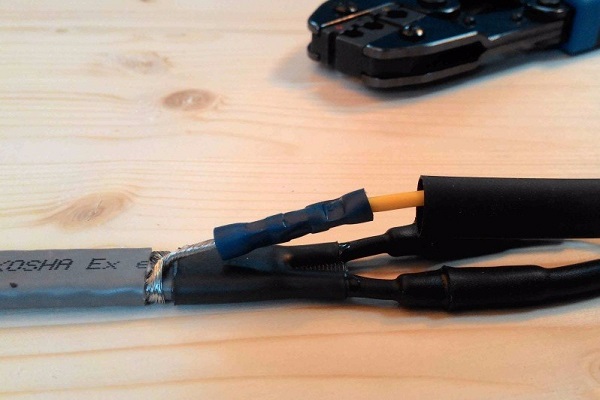

Сега предстои да се извърши съединяването на захранващия кабел с нагревателния, за да се осигури на последния електрозахранване, което е необходимо за неговата работа.

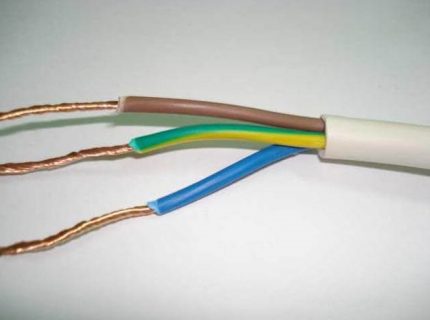

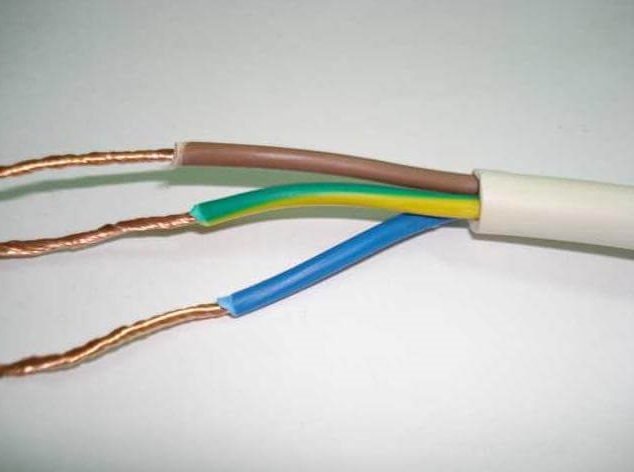

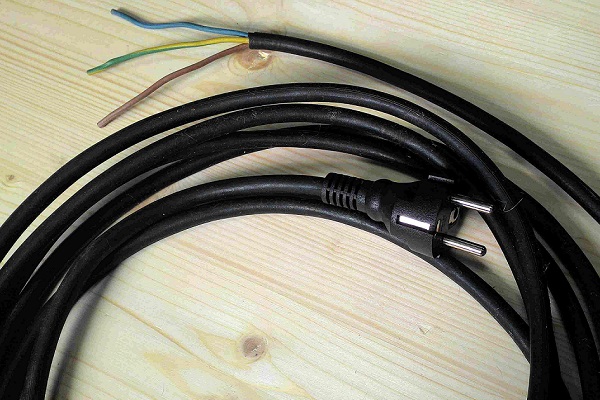

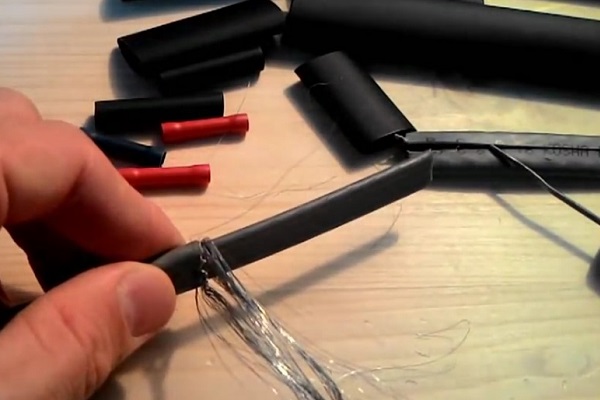

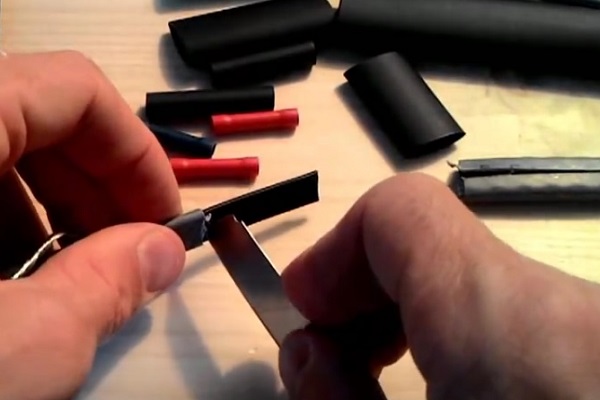

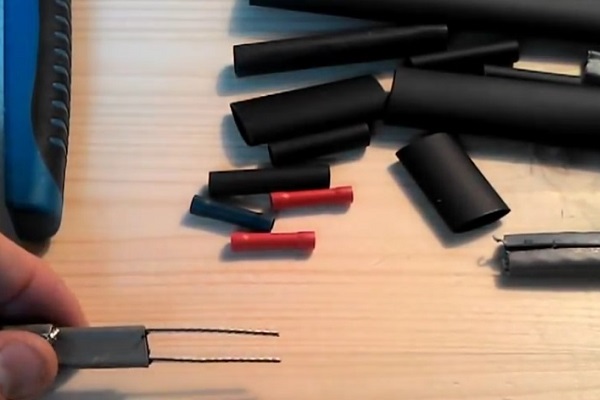

Трябва предварително да подготвите силовия кабел, в края на който има еврощепсел, като разделите жилите за извършване на свързване с нагревателния проводник. Важно е всяка от тях да се освободи от обвивката, да се оголи изолацията.

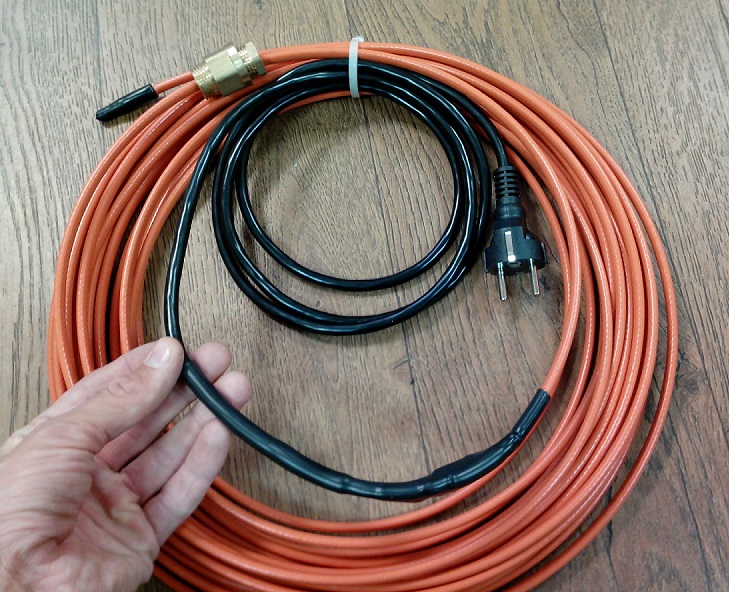

Но на този етап по-удобно ще бъде да поставите уплътнение или още го наричат проходка или проходен комплект. Всяка част трябва да се поставя, като стриктно се следва инструкцията, приложена от производителя.

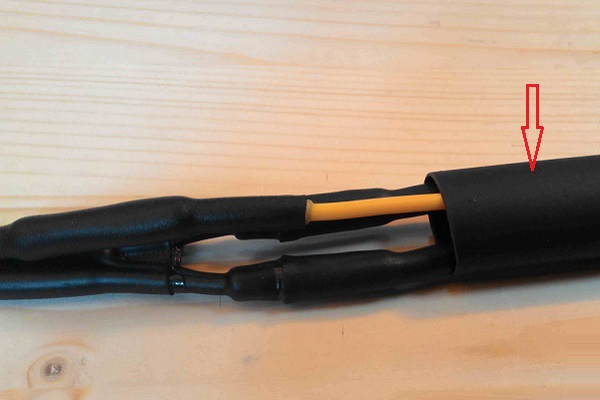

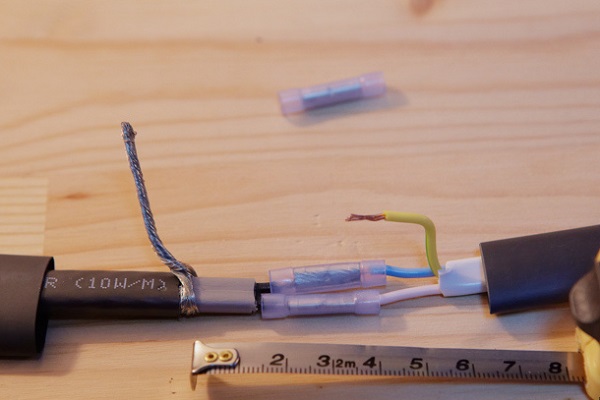

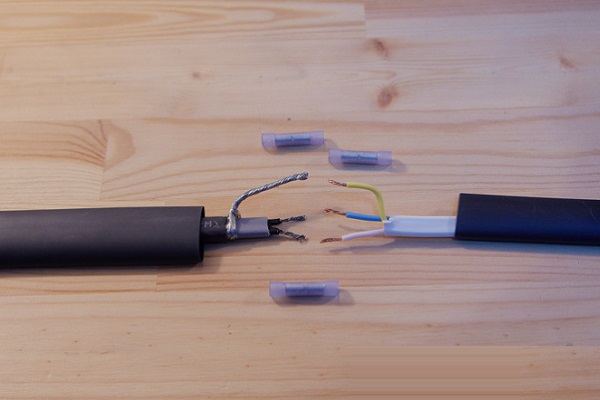

След като поставите проходката на проводника, можете да пристъпите към съединяване със силовия кабел. Ако сте закупили готов комплект, в който отрязък от кабел с щепсел в края вече е присъединен, то тази стъпка не ви е необходима.

След като изчакаме охлаждането на термоусадъчните муфи, поставени за изолация на съединението, можем да пристъпим към следващата стъпка.

Етап #3 — разполагане на системата вътре в тръбата

Когато подготовката на нагревателната система е завършена, може да се извърши въвеждане в тръбопровода.

За това трябва да се спазват следните правила:

• да се води кабелът само през тройник;
• да се избягват участъци с прави и остри ъгли;
• да не се дърпа рязко и да не се прилага сила.

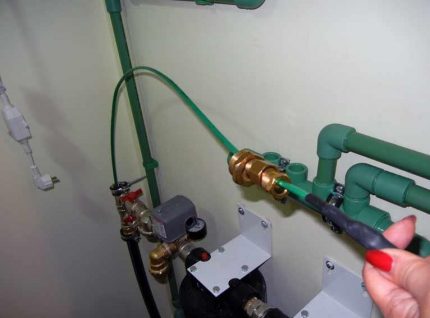

Въвеждането започва, като се прокара изолираният край през тройника във водопроводната тръба. След като се прокара цялата отсечка на нагревателния кабел в тръбата, трябва да се осигури херметичност на мястото на входа.

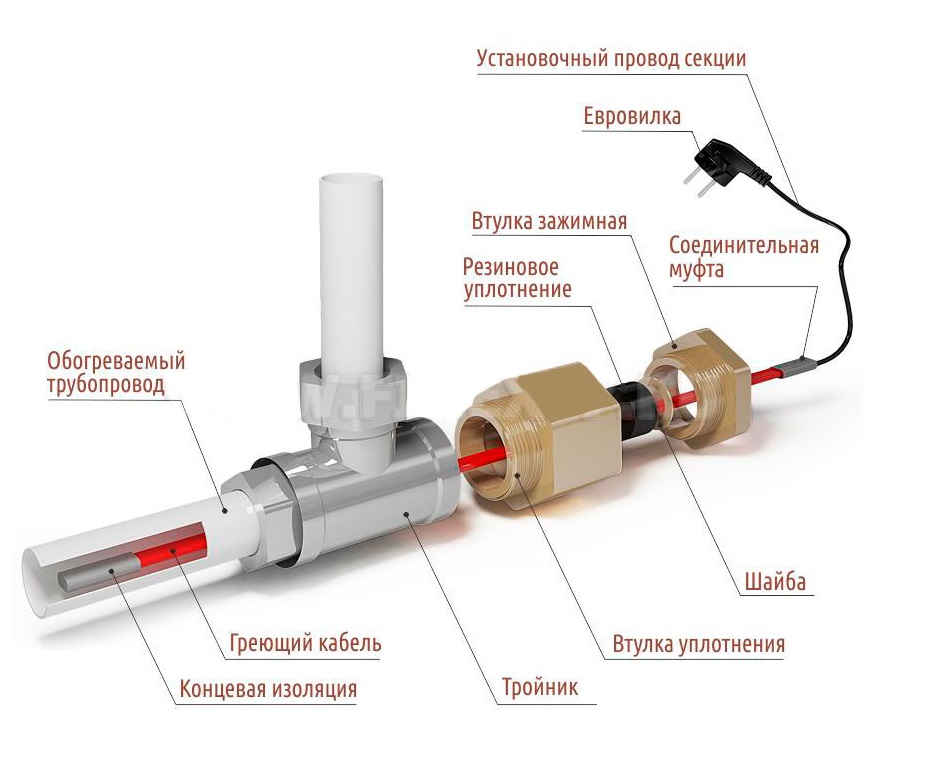

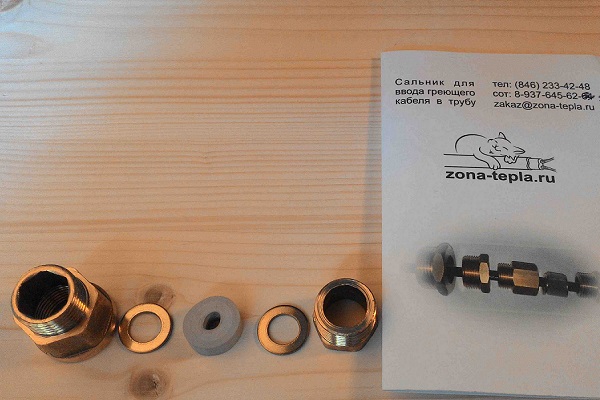

Схема на въвеждане на системата в тръбата с използване на проходка – проходен комплект/салник. Този комплект се състои от една втулка с външна и вътрешна резба, една втулка само с външна резба, две месингови шайби и един гумен или силиконов уплътнител с отвор в центъра.

На този етап от монтажа на кабела проходката ще бъде полезна, за да се осигури херметичност на системата. Трябва внимателно да се затегнат всички крепежи, като се завие затягащата втулка първо на ръка, а след това се дотегне връзката с ключ.

Гуменият уплътнител вътре в салника ще се сплеска, като по този начин осигури херметичност.

Преди херметизиране на входа трябва да се уверите, че проходката не докосва съединителната муфа – участъкът на свързване на силовия кабел с нагревателния трябва да се отдалечи от втулката с външна резба на 5-10 см.

Преди разполагането на отоплителната система трябва да се уверите, че кабелът няма да преминава през спирателна арматура, което е категорично забранено.

Етап #4 — свързване към системата за електрозахранване

След завършване на монтажните работи, остава да се извърши свързването към електрическата мрежа. За целта е желателно да се използва отделна линия.

Тук не е излишно да се погрижите за безопасността и да оборудвате тази линия с УЗО с 10 mA. Такова решение ще предпази от изтичане на ток, ако случайно настъпи повреда на проводника. УЗО просто ще изключи линията, предотвратявайки токов удар за собственика на къщата и всички членове на семейството.

Процесът на свързване е изключително прост – необходимо е да включите еврощепсела, който се намира на края на силовия проводник, свързан с нагревателния, в контакт. Освен това не е необходимо да следите температурата и периодично да изключвате отоплителната система – благодарение на саморегулиращата се матрица този процес ще протича автоматично.

Нагревателният кабел се активира, ако температурата на течността в тръбата падне до +5 °C. И ще работи, затопляйки водопровода, докато температурата на водата достигне +15 °C.

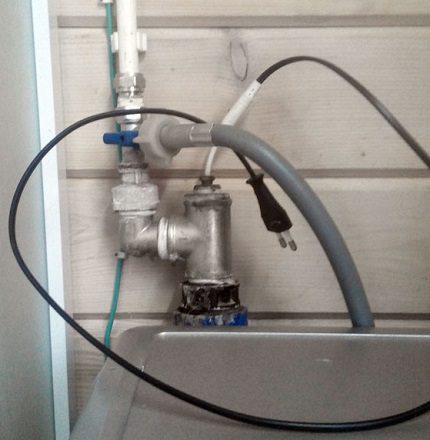

На това свързването приключва. Но за да работи системата дълго, трябва да се експлоатира правилно. Изключително нежелателно е да изключвате кабела от контакта без необходимост – тези действия значително ще съкратят нейния „живот“. Саморегулиращата се матрица ще се повреди, без да е успяла да отработи полагаемото си време.

С цел икономия е по-добре да се осигури допълнително отопление на тръбопровода, особено ако участъкът от тръбата преминава по повърхността. Желателно е допълнително да се изолира отвън, като се постави специален кожух от топлоизолационен материал.

Вариантите за изолация на тръби отвън са много – тук можете да изберете най-предпочитания за вас. Монтажът също може да се извърши със собствени сили. При мощност на саморегулиращия се проводник от 10, 16, 24 W на линеен метър, нагревателната нишка на кабела от линията GWS може да има дължина до 100 m.

Но на практика по-често се използва система с дължина до 20 m. Производителите забелязаха това, като предлагат готови системи за отопление, както от резистивен, така и от кабел със саморегулираща се матрица, с дължина 5, 10, 20 m.

Изводи и полезно видео по темата

Подробният монтаж на нагревателна кабелна система вътре в тръбопровода е разгледан в следващото видео:

Особеностите на различните видове кабели от производителите и препоръки за бъдещия купувач:

Сведения за крайната изолация и подробни указания за снадяване със захранващия проводник в следващото видео:

При избора на добри материали и спазване на технологията на монтаж, можете самостоятелно да инсталирате вътре в тръбата и да свържете нагревателния кабел. Важно е при това внимателно да изпълнявате всяка стъпка, надеждно да свържете жилата и да осигурите херметичност.

А посочените по-горе съвети на експерти и видеоинструкции ще помогнат на домашните майстори, които нямат опит в извършването на подобни работи, да разберат подробно процеса на монтаж. Ако се съмнявате в собствените си сили, то по-лесно е да се обърнете към опитен майстор, когото хвалят и препоръчват познати и други благодарни клиенти.

Моля, пишете коментари в блока по-долу, задавайте въпроси, публикувайте снимки по темата на статията. Разкажете как сами сте инсталирали нагревателния кабел или ваши познати са оборудвали техния тръбопровод. Не е изключено вашата информация да бъде полезна на посетителите на сайта.
