Редуктор на налягане на водата в системата за водоснабдяване: предназначение, устройство, правила за регулиране

Водоснабдителната система се състои не само от тръби, които транспортират вода до точките на подаване. Тя включва устройства и механизми, които позволяват стабилизиране на работата на тръбопровода.

Един от тези елементи е редукторът на водното налягане във водоснабдителната система – уредът решава проблеми, свързани с промените в налягането на течността. По друг начин го наричат редукционен клапан.

Нека разберем в кои случаи е необходимо да се прилага редуктор, как работи устройството и какви са особеностите на конструкцията на различните модификации. Освен това ще опишем технологията на монтаж и ще дадем пример за регулиране на редукционния клапан.

Какво представлява редукторът на налягане?

РДВ (редуктор на водното налягане) не се монтира на всички системи. Например в типичните градски апартаменти, където водоподаването се осъществява централизирано, той не се среща. Но това не означава, че налягането не се регулира, просто устройството е монтирано на участък от тръбопровода преди поквартирното разпределение.

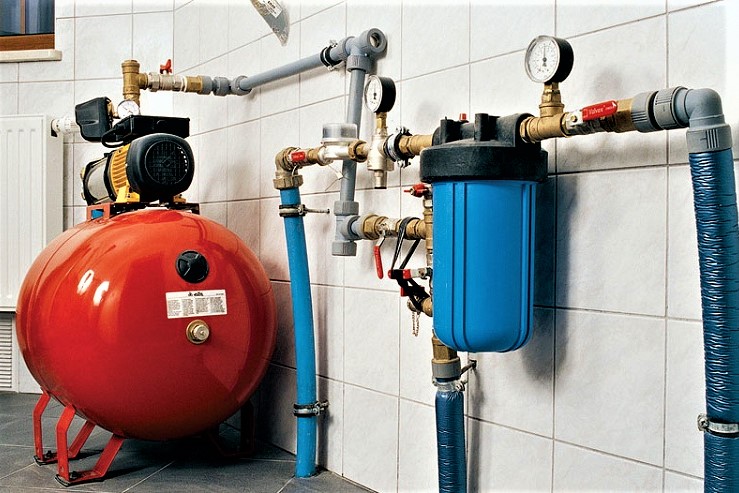

Автономното водоснабдяване, както и централизираното, също се нуждае от регулиране на налягането. То е необходимо и в промишлени предприятия, ферми, обществени заведения – навсякъде, където функционира система за водоподаване. Нека разгледаме по-подробно каква роля играе редукционният клапан и дали наистина е необходим.

Допълнителното инсталиране на РДВ във вътрешноквартирното разпределение осигурява стабилност на температурата на водата независимо от действията на съседите за включване/изключване на крановете

Предназначение и принцип на работа

Прост по своята конструкция механизъм, въпреки това изпълнява много важни функции. Той защитава не само самата водоснабдителна система от колебания на налягането, но и оборудването, свързано към нея и чувствително реагиращо на промените в налягането на водата.

Няколко причини, които налагат инсталирането на РДВ:

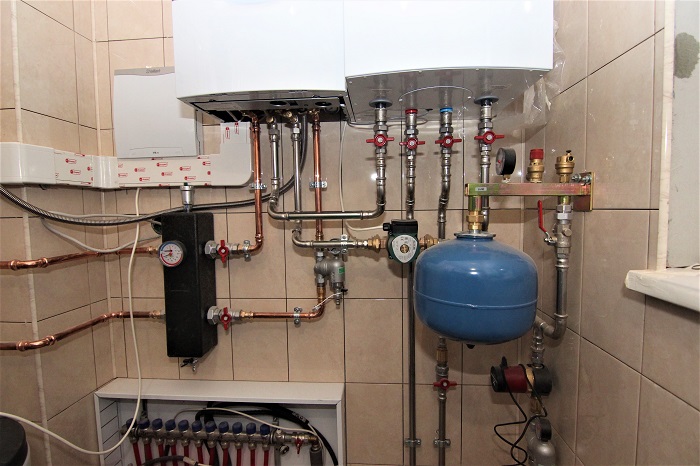

Само при стабилно налягане на водата отоплителното оборудване изработва своя експлоатационен срок и не изисква чести ремонти. Забелязано е, че ако в инсталацията на бойлера има редуктор, който стабилизира водното налягане, оборудването работи по-дълго, а частите му не се износват толкова бързо.

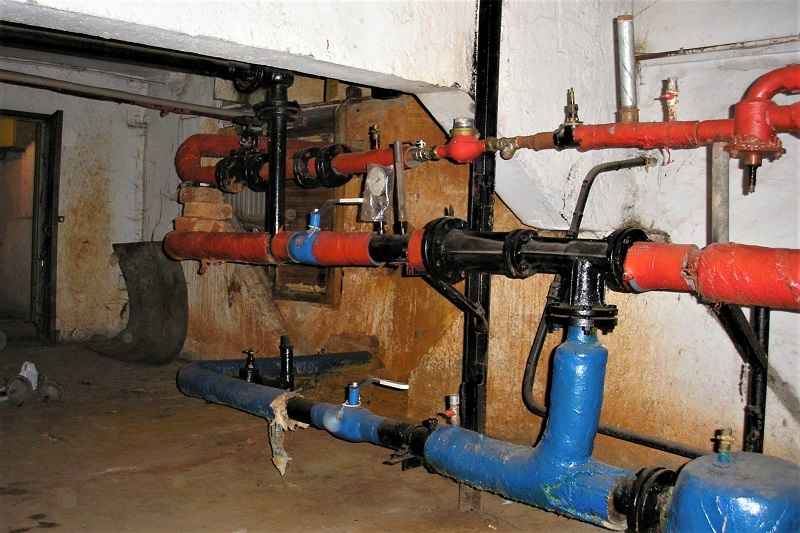

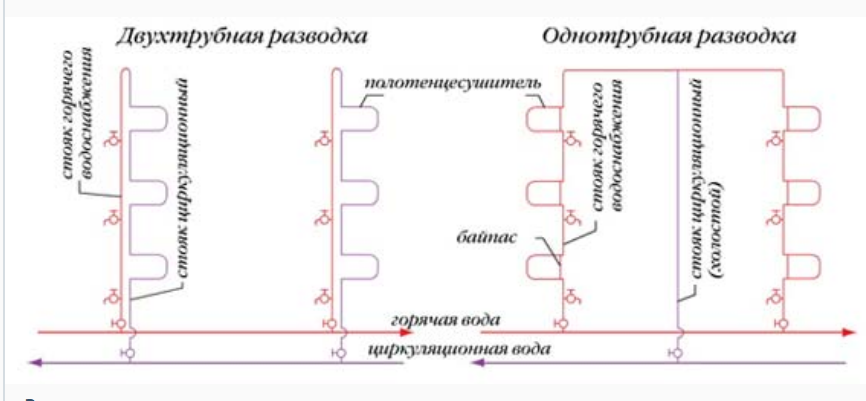

В градските многоетажни сгради редукционните клапани се монтират във възлите, свързващи общите системи на сградата с централната магистрала, както и на стояците за студена и топла вода

Основната функция на водния редуктор за налягане е регулирането на напора на водата в тръбопровода, защита от хидравлични удари и други неприятности, свързани с рязко увеличение или скокове на налягането. Най-често редукторът се монтира между клапана за подаване на вода към автономната или вътрешната система и точката на потребление.

Работата на редукционния клапан се състои в автоматично регулиране, т.е. за пълноценното му функциониране не е необходимо да се свързва допълнителна апаратура или механизми. В случай на повишаване на водното налягане устройството самостоятелно намалява показателите, благодарение на което подаването на вода към котлите, бойлерите и крановете се нормализира.

Описание на процеса на работа:

• водата от кладенец или централизирана система се движи с определено стабилно налягане;
• по технически или други причини възниква скок на налягането, появява се риск от повреда на свързаното към водоснабдителната система оборудване;
• вода с повишен напор попада в редуктора, въздейства върху пружината или мембраната;
• сечението на клапана автоматично намалява, след което налягането спада;
• до точките на водовземане течността попада под налягане, не надвишаващо установените норми.

Възникващият в системата за водоснабдяване скок на налягането се нарича хидравличен удар.

Той може да се случи както в многоетажна сграда, така и в къща, а резултат от внезапното повишаване на нормативните параметри е повредено скъпо струващо оборудване или елементи на тръбопровода.

Редукторът в отоплителната или водоснабдителната система е допълнителна застраховка срещу аварии, течове, наводнения с неприятни последици за собствениците на жилището, а понякога и за „долните“ съседи

По този начин редукторът за водно налягане е основният инструмент за предотвратяване на нежелани последствия от хидравлични удари, който може да се инсталира самостоятелно в домашната водоснабдителна система.

С нормативната база може да се запознаете в документацията – ГОСТ Р 55023, ГОСТ 12678, методическата литература на НИИ Сантехника.

Видове и особености на конструкцията

Битовите регулатори трябва да се различават от промишлените и търговските, и не само по размер. При домашните производителността е доста по-ниска – средно 3 m³/h, докато при промишлените клапан-редуктори за понижаване на налягането на водата тя достига 15 m³/h и повече.

Битовите уреди обикновено се присъединяват към водоподаващата система чрез муфтов способ, а по-производителните се монтират на магистрални линии посредством фланци.

Практически всички редуктори се произвеждат от метали, най-често от месинг или месингови сплави. Корпусът е изпълнен под формата на кръстовина, страничните патрубки са предназначени за резбова връзка към тръбопровода, горният и долният – за допълнителни уреди, например манометър.

Съществуват два вида редуктори, различаващи се по конструкция:

• бутални;
• мембранни.

Те са наречени според главния действащ елемент, разположен вътре в корпуса.

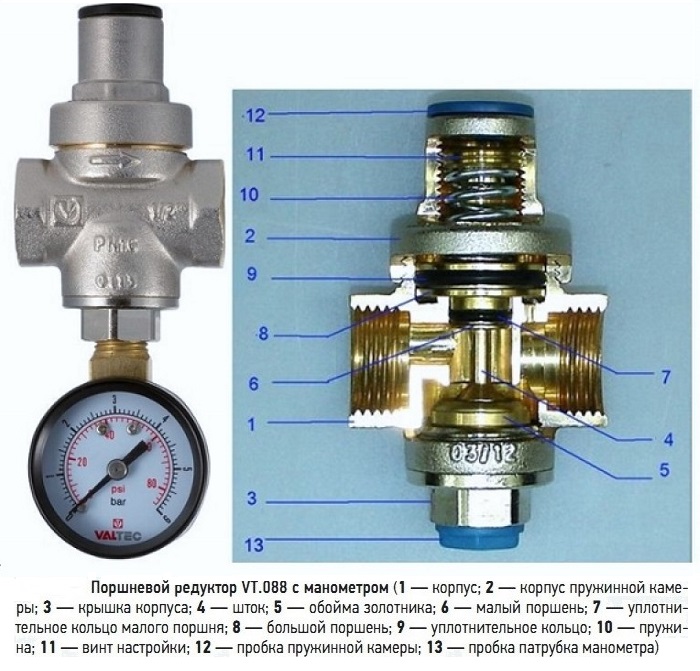

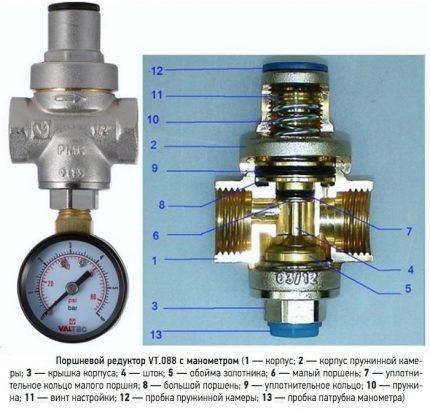

Бутални редуктори. Работната част на първата категория е бутало или бутален възел, който под въздействието на пружина затваря отвора.

Образец на редуктор с бутален механизъм. Обикновено уредите от този тип са проектирани за температура до +80 °C, но точните параметри са посочени в паспорта на изделието (+).

Когато водата започне да постъпва под увеличен натиск, пружината натиска буталото, то намалява проходното сечение. По този начин течността във входната камера е под по-голямо налягане, отколкото в изходната. Следователно налягането в разпределителната мрежа, намираща се след редуктора, се запазва в норма.

Буталните регулатори на налягане се използват за системи за водоснабдяване и отопление, ако температурата на горещата вода и топлоносителя не превишава установената от производителя горна граница.

Мембранни редуктори се смятат за по-мощни, по-здрави, износоустойчиви, по-малко чувствителни към лошото качество на течността в тръбите. Но и цената им е по-висока от тази на буталните аналози.

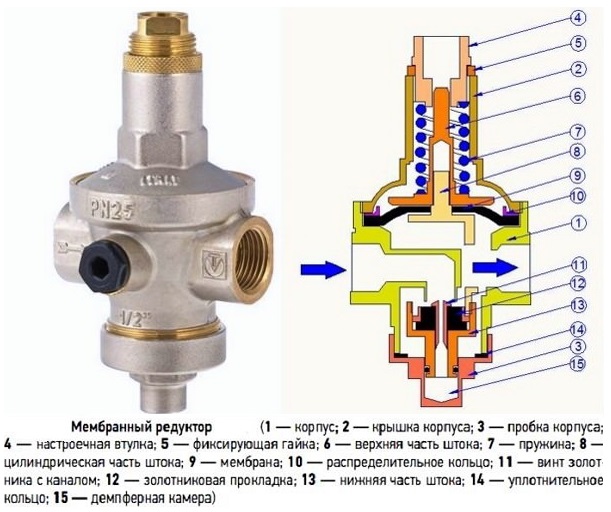

Образец на редуктор с мембранен механизъм. Дългият срок на експлоатация се обяснява с особеностите на конструкцията – вътре в корпуса няма части, триещи се една о друга (+).

Принципът на работа на мембранния редуктор е подобен на описания по-горе. Водата постъпва под високо налягане във входната камера, натиска върху щока. Под напрежение, създадено от пружината и щока, се образува процеп, през който водата излиза вече с по-ниско налягане.

Мембранните модели, отличаващи се с по-голяма пропускателна способност и здравина, са способни да понижават налягането от 25 бара и повече до 6-7 бара и дори по-ниско.

Ако налягането на входа е в рамките на нормата, течността се придвижва свободно през редуктора, без да променя параметрите си.

Правила за монтаж и регулиране

Ако имате умения за работа с тръби, можете да се заемете сами с монтажа на РДВ. За начинаещите не си струва да експериментират, по-добре е за отговорната работа да поканят водопроводчик.

Монтажът се извършва в следния ред:

1. Придобиваме чифт изделия – за студена и гореща вода, за предпочитане от мембранен тип. Също така подготвяме инструменти и консуматив за уплътняване – фум-лента или кълчища, смазка. Ще са необходими ключове и инструмент за нарязване на резба.
2. Изключваме водата в щранговете, като предварително уведомим съседите.
3. Монтираме входящ вентил на тръбата след водомера преди спирателния кран. Използваме резбов метод.
4. Първо фиксираме филтъра за грубо почистване, след това редуктора.
5. Уплътняваме местата на съединение.
6. При необходимост монтираме манометър. Разполагаме го така, че циферблатът да е добре видим.
7. Свързваме регулатора към сферичния кран, уплътняваме.

След монтажа включваме водата, отваряме сферичните кранове и тестваме оборудването.

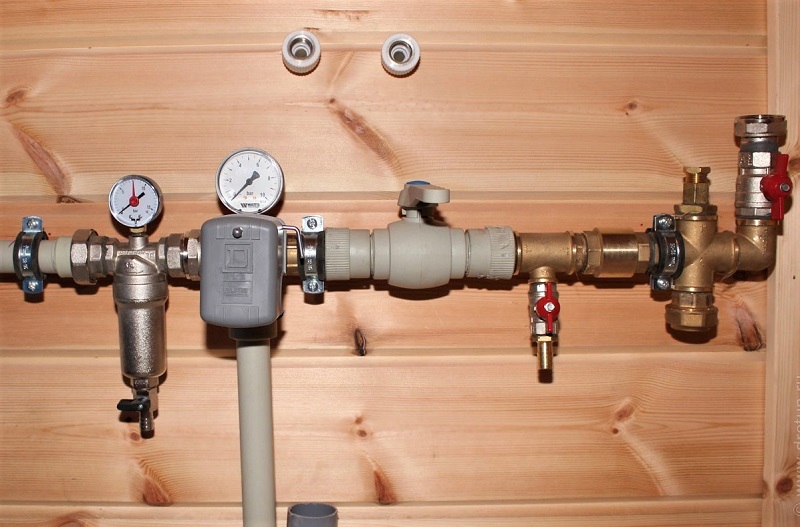

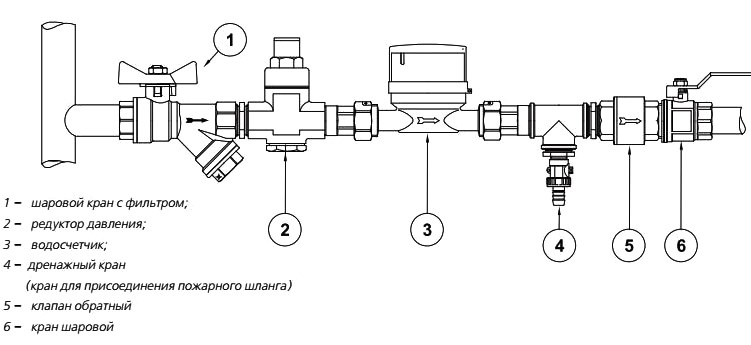

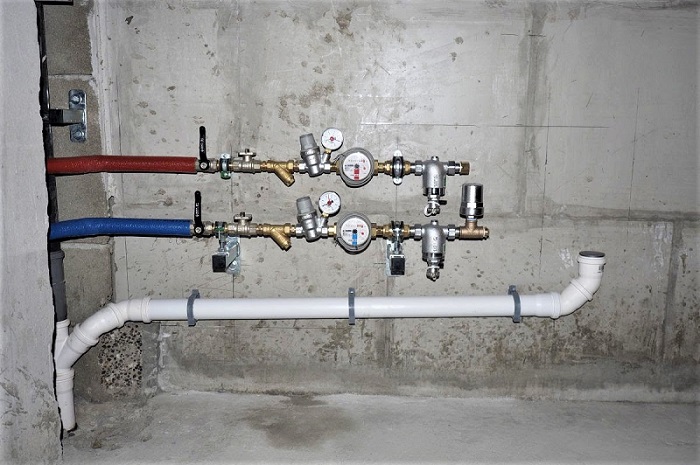

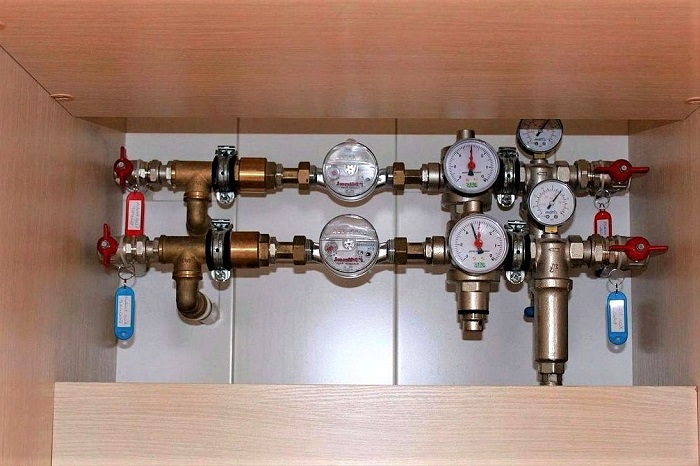

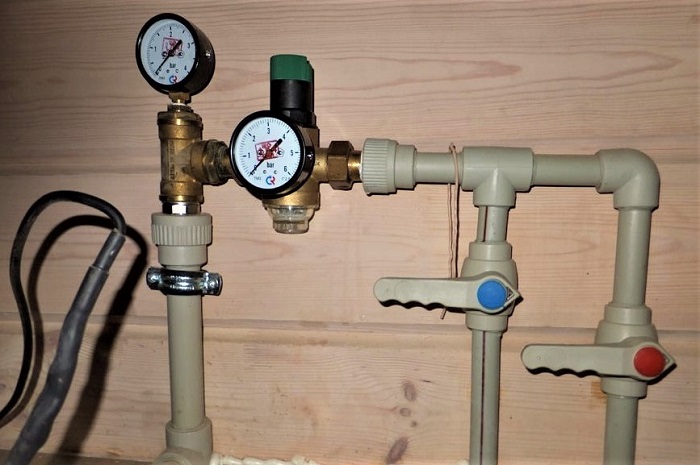

Един от вариантите за монтаж на регулатор на налягането в апартаментната водоснабдителна система. Разположението на РДВ между сферичния кран и водомера се счита за технически обосновано и най-удачно.

Последователността на инсталиране на регулатора в къщата е същата като при монтаж в апартамент.

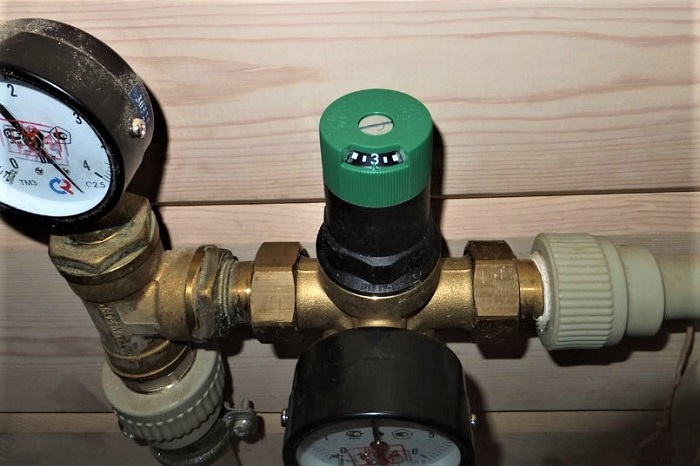

По-голямата част от регулаторите на налягане се произвеждат и продават с фабрични настройки. Нормата за налягане е стойност от 3 бара. Ако се наложи да се намалят или увеличат зададените параметри, регулирането може да се извърши самостоятелно.

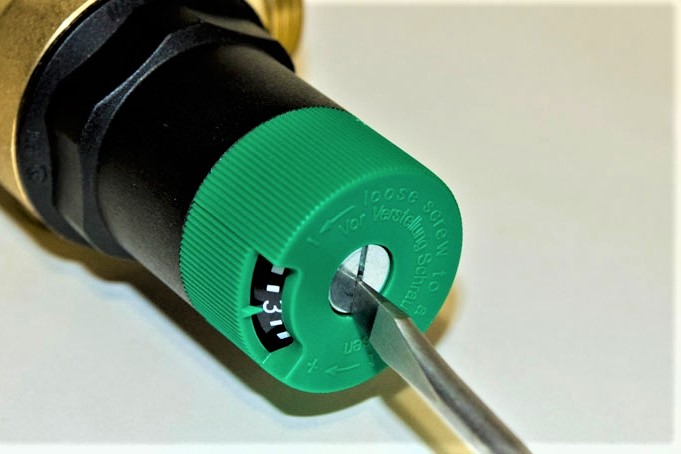

Редукторите на налягане имат различна конструкция, затова регулирането се извършва също по различен начин, според инструкцията. Но обикновено е необходим някакъв прост инструмент – или отвертка, или ключ.

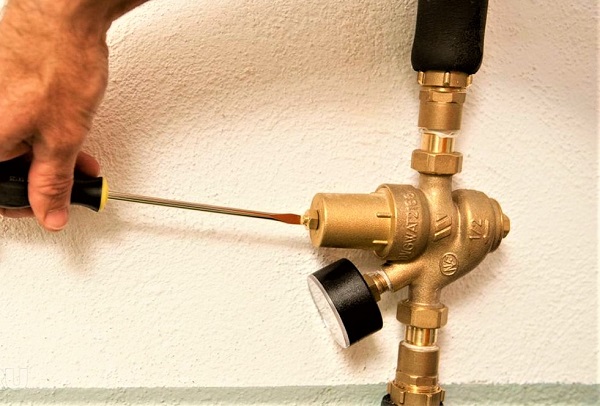

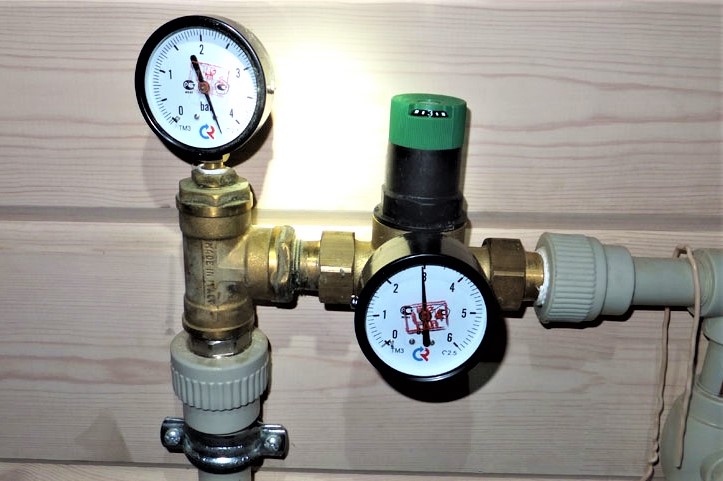

Пример за регулиране със собствени ръце. Първоначално на редуктора с манометър е зададено налягане от 6 бара, необходимо е да се промени на 3 бара.

В резултат налягането на входа и изхода трябва да стане различно. На входа, както и първоначално – 4,5 бара, на изхода след регулиране – 3 бара.

Този начин е прост, извършва се направо на място. Не е задължително да се сваля устройството от тръбата. Регулирането на маса се извършва, когато вместо старо устройство се монтира ново или когато редукторът се инсталира за първи път.

Устройство без манометър се обслужва по-трудно, тъй като не е възможно да се контролират показателите. Обикновено се настройва на случаен принцип, като се ориентира по резултата. Но все пак препоръчваме временно да използвате манометър, като го поставите вместо заглушката.

Изводи и полезно видео по темата

Професионален поглед върху редукторите за налягане:

Полезна теория:

Указания за регулиране могат да се съдържат и в инструкцията за експлоатация на устройството. Ако я няма (което е възможно при поръчка на редуктор от Китай), можете да се досетите за начина на промяна на параметрите, като внимателно проучите конструкцията на уреда.

В случай на затруднения препоръчваме да се обърнете към професионални водопроводчици, които знаят точно как можете бързо и правилно да регулирате водното налягане в апартамента. С тях можете също да се посъветвате относно избора на подходящ регулатор.

Споделете с читателите вашия опит от използването на редуктор за налягане за водоснабдителната система. Разкажете на какво се основаваше изборът на устройството и доволни ли сте от покупката. Моля, оставете коментари към статията, задавайте въпроси и участвайте в дискусиите. Формата за връзка се намира по-долу.
