Преглед на защитата от течове на вода “Аквасторож”: устройство, предимства и недостатъци, правила за монтаж

Спука тръба и наводни апартамента – това е кошмарен сън на всеки собственик на градско и извънградско жилище. А ако то се намира над първия етаж, тревогата се задълбочава от ужасната възможност да наводните апартамента на съседите отдолу, може би и не само един. Какво да се прави? Съвременният отговор на този въпрос звучи така: да се използва защитна система.

В представената от нас статия е описано подробно как работи Аквасторож – защита от течове на вода. Ще ви разкажем защо трябва да се инсталира това чувствително интелигентно устройство. В помощ на самостоятелните майстори е предоставена стъпка по стъпка инструкция, спазването на която ще осигури качествен монтаж.

Принцип на работа на защитата от течове

“Аквасторож” – това е комплекс от устройства, способни да откриват наличие на течове на вода в дома и да ги отстраняват буквално за секунди.

Такива системи работят по следния начин: на пода в местата на вероятни течове се инсталират специални сензори, които реагират на значително повишение на влажността, т.е. на теч.

Сигналът от сензорите постъпва на контролера, който диагностира опасната ситуация и напълно спира подаването на вода към частта от водопроводната система, разположена в апартамента.

Водата в системата свършва и течът спира. Управлението на потока на водопроводната вода се осъществява чрез специални сферични кранове, монтирани на входа на водопровода в апартамента.

Системата за защита от големи аварийни ситуации и най-малки течове ще ви избави от необходимостта да правите ремонт на себе си и на съседите отдолу

Системата е повече от актуална там, където през по-голямата част от времето обитателите отсъстват, което не позволява своевременно да реагират на аварийна ситуация. Такива автоматизирани комплекси не са евтини, но трябва да се разбере, че ремонтът на собственото жилище и обезщетението на съседите за наводнения апартамент ще излезе значително по-скъпо.

Някои предпочитат решение от поредицата “евтино и сърдито”. Те просто спират водата на щранга всеки път, когато напускат апартамента.

Не е най-разумният вариант, тъй като ресурсът на спирателния кран не е предвиден за такова използване. Скоро ще трябва да го замените. Ако вярваме на отзивите на тези, които вече използват защита от течове на вода Аквасторож – това е надеждна и удобна система.

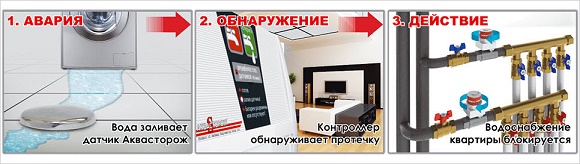

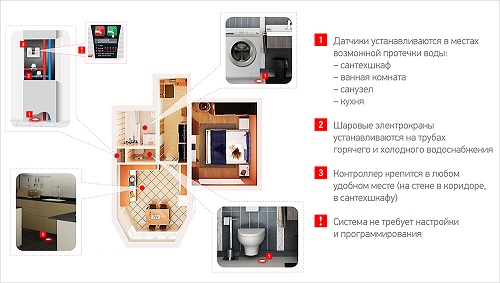

На тази схема нагледно е демонстриран принципът на работа на системата за защита от течове “Аквасторож” – от момента на получаване на сигнал за теч до задействането на спирателните механизми минават по-малко от три секунди (+)

Какво влиза в комплекта?

За да осигурите на дома си надеждна защита от течове, достатъчно е да закупите комплект от следните елементи:

• контролер;
• сферични електрокранове;
• датчици за течове.

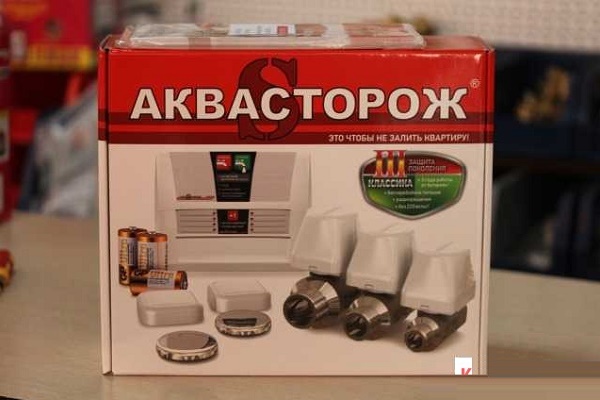

Производителят предлага на купувача два варианта на комплектация на системата: КЛАСИК и ПРЕМИУМ. КЛАСИК – това е един от първите варианти на комплектация на системата “Аквасторож”.

Той включва:

• контролер КЛАСИК PRO – 1 бр.;
• сферичен спирателен кран половин инч – 2 бр.;
• проводников датчик за теч – 4 бр.;
• захранващ блок – 1 бр.;
• батерия R14 – 3 бр.;
• комплект проводници за свързване на датчиците.

Комплектът “Аквасторож” ПРЕМИУМ се състои от същия набор компоненти, но част от тях са с по-висок клас. В комплекта влизат контролер ПРЕМИУМ и подобрени проводникови датчици за теч ПРЕМИУМ – 4 бр. Цената на комплекта “Аквасторож” ПРЕМИУМ е значително по-висока, поради което класическият вариант остава лидер в продажбите в тази линия защитни системи.

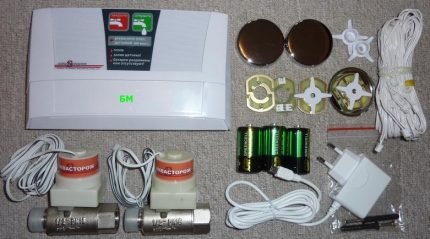

Стандартният комплект на системата за защита от течове “Аквасторож” включва всички елементи, необходими за неговия успешен монтаж. Всички необходими настройки вече са зададени “по подразбиране”

Приятна и полезна функция на “Аквасторож” – възможност да допълните готовия комплект с почти всякакви необходими модули и дори да сглобите от отделни елементи свой собствен комплект. Например, производителят доставя освен жични и безжични сензори.

За тяхното инсталиране и свързване ще е необходима радиобаза. Освен това, купувачът може да сглоби подходяща за него система от четири различни версии контролери, три варианта на спирателни електроклапи, три вида сензори и т.н.

Най-евтиният вариант на контролера от “Аквасторож” – КЛАСИКА. Към него могат да се свържат практически произволен брой жични сензори КЛАСИКА и до шест електроклапи. Има възможност за свързване на външни устройства чрез слаботоково реле. Контролерът КЛАСИКА PRO е допълнен със силово бистабилно реле.

То позволява свързване към контролера на товар от 220V, например, за да се получи възможност за автоматично изключване на помпата. Тази опция е полезна при автономно водоснабдяване на частна къща. Контролерът от тип ПРЕМИУМ се различава от версиите КЛАСИКА с повишена до 40 W мощност, както и с възможност за контрол на прекъсване на веригата на сензорите.

Устройството е проектирано за свързване на до пет линии последователно свързани сензори, всяка линия може да се състои от сто такива сигнализатора. Освен това, има възможност за свързване на още една линия, на която контролът на прекъсване на веригата отсъства.

Такъв контролер с разклонена верига може да бъде много удобен в голяма къща или апартамент, където има много санитарна техника.

Информация за конкретното място на теч ще позволи бързо да се открие и отстрани повредата. Както и при контролера КЛАССИКА PRO, модификацията ПРЕМИУМ PRO е оборудвана с бистабилно силово реле за управление на допълнителни устройства. В останалото конструкцията на този контролер не се различава от версията ПРЕМИУМ.

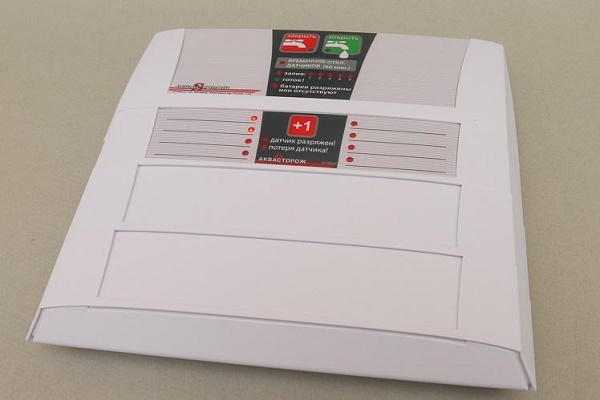

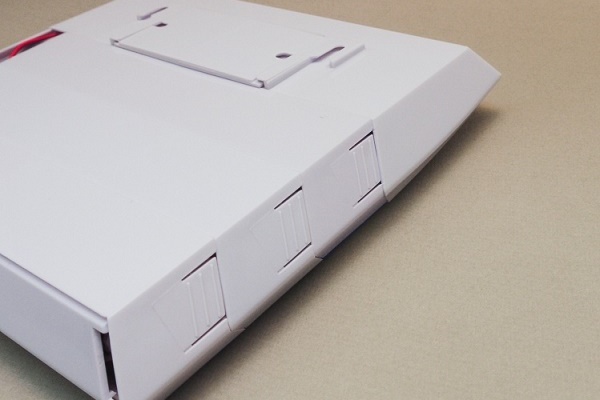

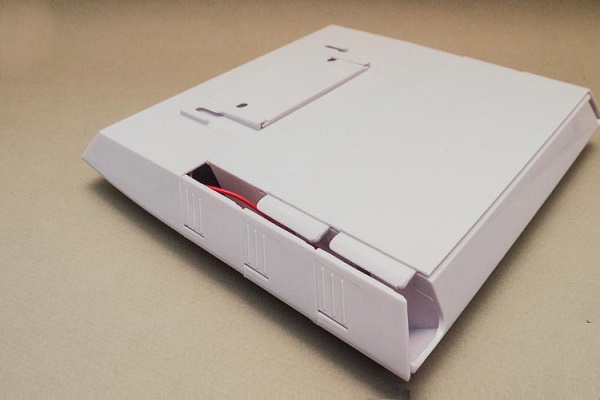

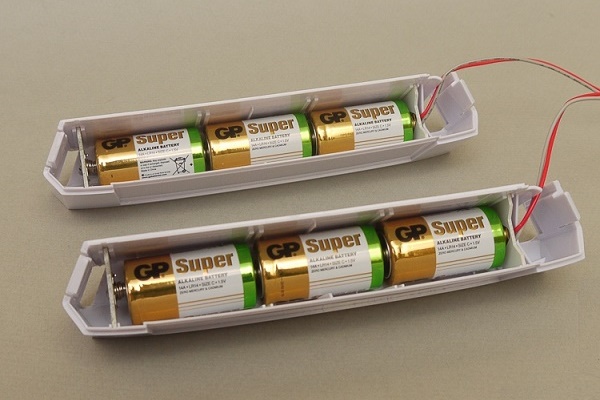

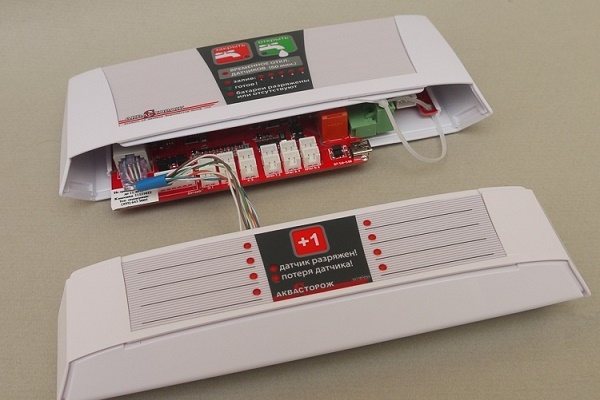

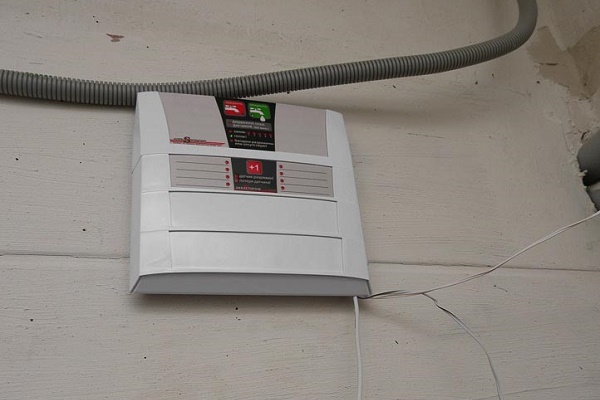

Корпусът на контролера се състои от основна част, в която се намират електронната платка и блокът с батериите. Той осигурява резервно захранване на устройството в случай, че подаването на електроенергия по някаква причина бъде прекъснато.

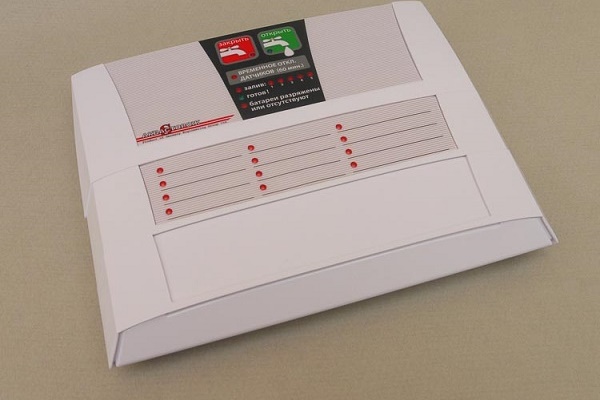

Размерите на корпуса не са големи: дължина 199 мм, широчина – 120 мм и дебелина – само 30 мм, поради което намирането на подходящо място за неговия монтаж няма да бъде трудно.

Корпусът на контролера на системата за защита от течове “Аквасторож” е много компактен, не е трудно да се инсталира на достъпно за наблюдение и управление място.

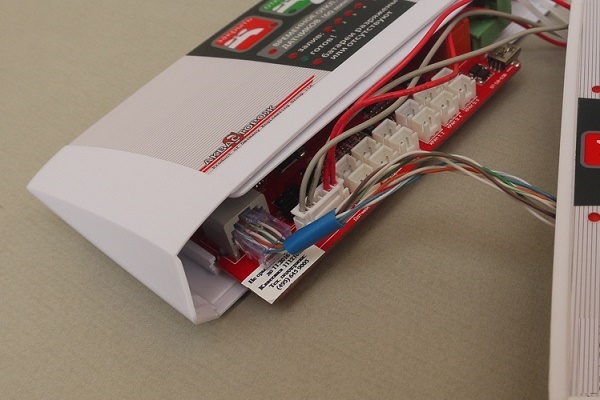

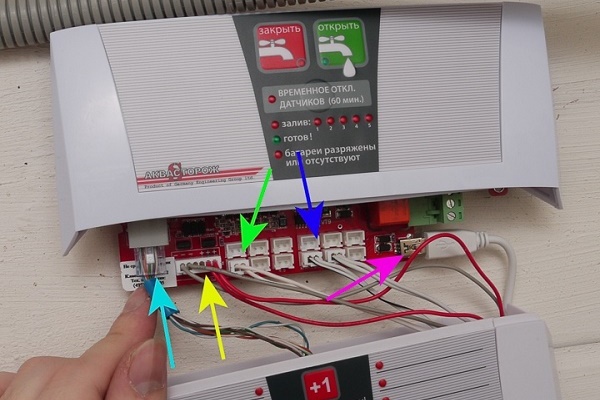

На електронната платка има редица конектори за свързване към контролера на основни и допълнителни модули. За да се присъединят към устройството проводни сензори и спирателни кранове, са предвидени по шест конектора. Свързването на външния батериен блок се извършва чрез отделен конектор с шест контакта.

Освен това има още два конектора: micro USB и RJ-45. Първият позволява да се свърже още един източник на електрозахранване, вторият – универсален вариант за свързване на контролера с други системи.

Текущото състояние на системата за защита се показва на лицевия панел за управление. До бутоните “Затваряне” и “Отваряне” има индикация, която позволява незабавно да се получи информация за положението на спирателните кранове. На панела на контролери от типа ПРЕМИУМ (+PRO) са разположени още пет допълнителни светодиодни индикатора, показващи състоянието на линиите за свързване на сензорите.

На платката на контролера има също два йонистора по 20 фарада, които изпълняват ролята на вътрешни елементи на допълнителното захранване. Тези суперкондензатори осигуряват на системата електроенергия за един час, което позволява доста оперативно да се реагира на възникване на аварийна ситуация дори при липса на външно електрозахранване.

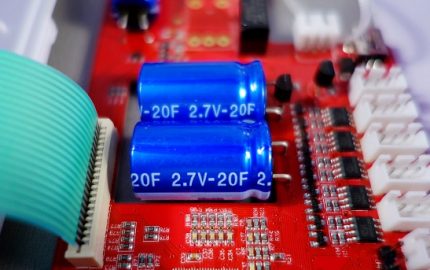

Два йонистора, инсталирани на платката на контролера на системата за защита от течове “Аквасторож”, осигуряват на устройството допълнителен източник на електрозахранване в продължение на един час.

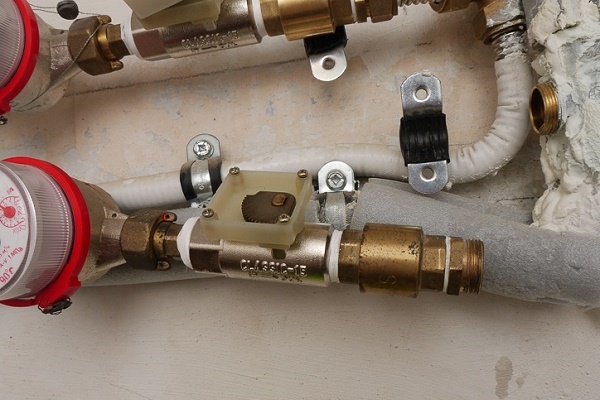

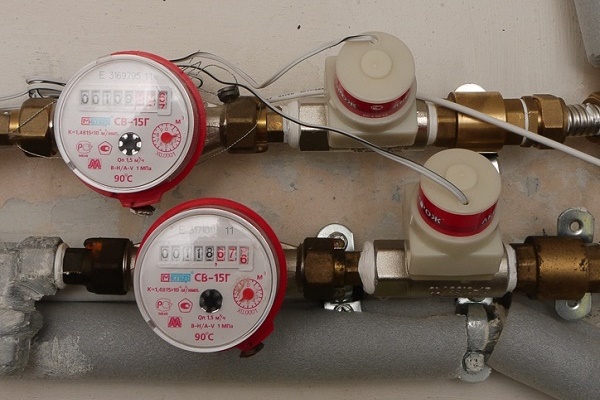

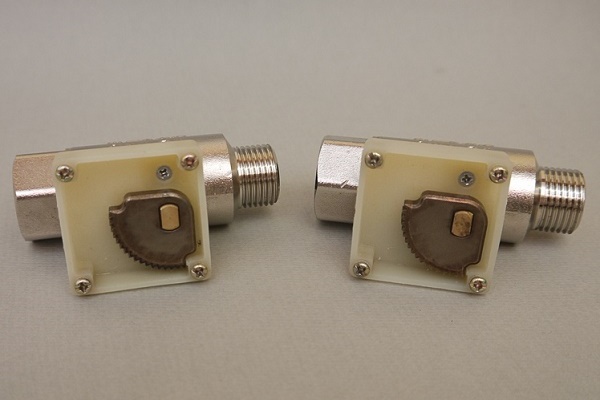

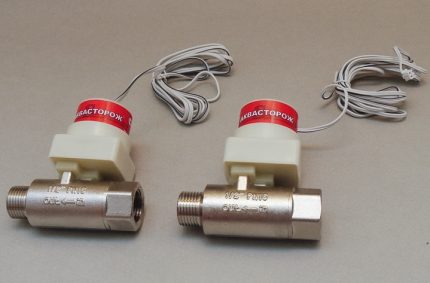

Спирателните електрокранове на системата “Аквасторож” изглеждат много компактни. При това за тяхното задействане са необходими само 5 V, а времето, необходимо за промяна на положението на механизма, е 2,5 сек. Малките размери и минималната мощност са постигнати благодарение на използването на технологията TEFLOSIL.

Тя се състои в съчетание на пружиниращо уплътнение от силикон и две уплътнения от тефлон, което позволява радикално да се намали триенето между подвижните и неподвижните елементи на крана.

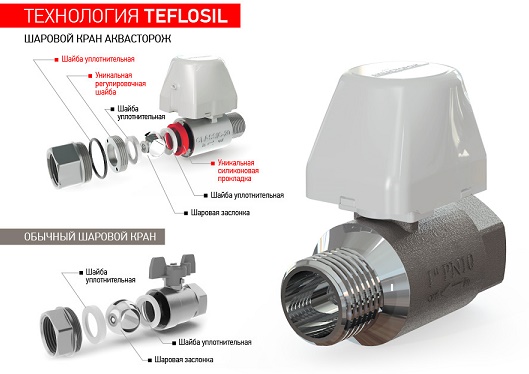

Тази схема дава възможност да се сравнят особеностите на устройството на обикновен спирателен кран и устройството “Аквасторож”. Минималното триене позволява използването на електродвигател с малки размери, с което се обясняват компактните размери на крановете (+)

Разбира се, по-голямата част от времето електрокраните се намират в спокойно положение. Това, както е известно, може да доведе до закисване на механизма. За да се премести закисналият кран, мощност от 5 V определено не е достатъчна.

За да се предотврати това опасно явление, в системата е вградена функция за самоочистване. Тя работи много просто: веднъж месечно контролерът затваря и веднага отваря крановете. Това е напълно достатъчно, за да се поддържат механизмите в работно състояние.

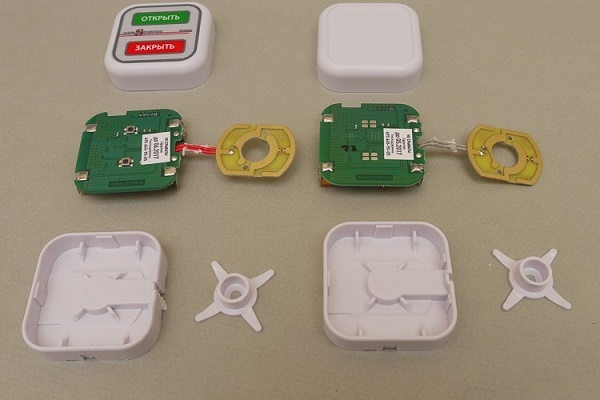

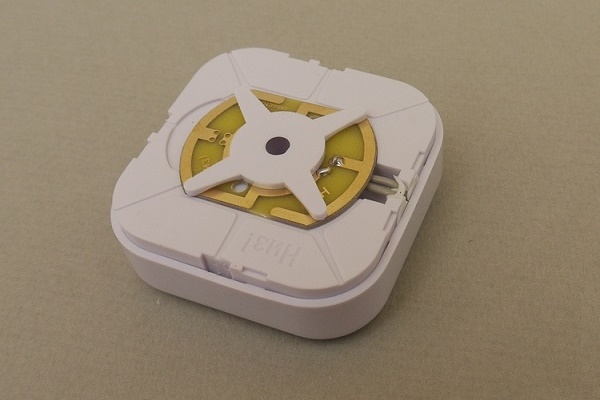

Устройството на сензорите за теч “Аквасторож” е просто и надеждно. Вътре се намира платка с контакти. Когато вода попадне вътре в сензора, контактите се затварят и подават сигнал към контролера.

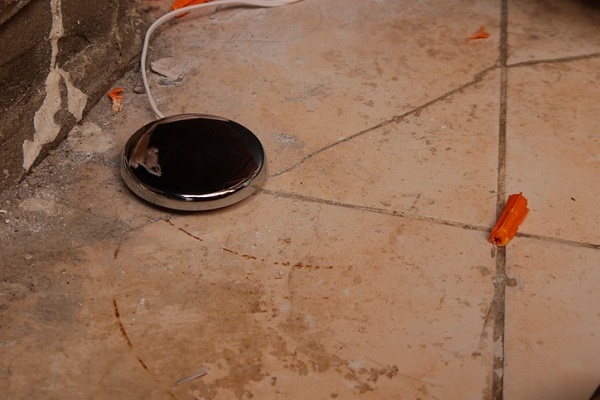

Корпусът на сензора се състои от пластмасова основа и хромирана капачка. Основата може да се фиксира по такъв начин, че между пода и сензора да остане пролука от един милиметър.

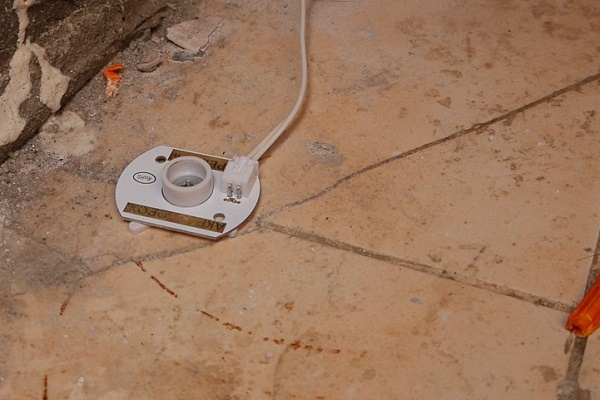

Жичният сензор на системата за защита от течове “Аквасторож” е устроен много просто. Той се състои от пластмасова основа, платка с позлатени контакти и хромирана капачка

Това ще защити системата от лъжливо задействане поради случайно попаднали върху сензора капки вода. Същата защитна функция изпълнява и капачката. Сензорите за теч “Аквасторож” се отличават с висока чувствителност. Само 10 ml вода ще предизвикат незабавно задействане на системата за защита и спиране на подаването на вода.

Жичните сензори за теч “Аквасторож” се свързват последователно. Сензорите от тип КЛАСИКА имат по три конектора. Един от тях е предназначен за свързване към контролера или към предишния във веригата сензор. Към останалите конектори могат да се свържат още два сензора, което улеснява инсталирането на тези устройства на подходящи места.

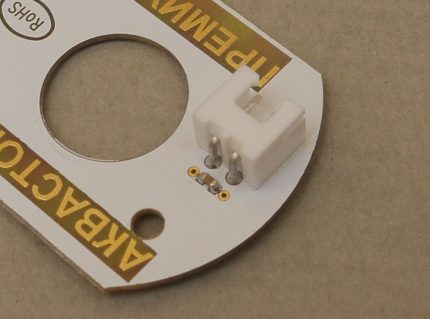

Кондензаторът, монтиран на платката на сензора ПРЕМИУМ от системата за защита от течове “Аквасторож”, позволява на контролера да определя неговото състояние като нормално, аварийно и прекъсване на проводника

Сензорите от тип ПРЕМИУМ са снабдени с функция за обратна връзка. Тяхното наличие позволява на контролера да определи линията, на която е настъпило прекъсване на връзката.

Такива сензори се инсталират в края на всяка линия, а в средата могат да се използват по-прости сензори от тип КЛАСИКА. За последователно свързване на жичните сензори се използват специални проводници. Те са много тънки, могат да се скрият дори в шева между плочките, например в банята.

Предимства и недостатъци на системата

Като цяло отзивите за работата на системите „Аквасторож“ са положителни. Разбира се, това не е твърде евтин вариант за защита от течове, но е един от най-надеждните и удобни сред аналозите.

Към предимствата на „Аквасторож“ се отнасят следните моменти:

• ниско управляващо напрежение – само 5 V;
• наличие на резервно захранване;
• надеждни спирателни електрокранове;
• система за интелигентно почистване на крановете;
• липса на необходимост от постоянно електрозахранване при статично положение на спирателната арматура;
• възможност за регулиране на чувствителността на сензорите за теч;
• броят на сензорите е практически неограничен;
• наличие на звуков сигнал за теч, както и възможност за изключването му;
• светлинна индикация на панела на контролера;
• лесен монтаж;
• стилен дизайн;
• възможност за свързване на контролера към други системи;
• високо качество, потвърдено от сертификати;
• гаранционен срок 2 години.

Ниското управляващо напрежение гарантира, че в случай на късо съединение никой от домакинството няма да получи сериозен токов удар и че металните комуникации няма да бъдат под опасно напрежение: тръби на водопровода, контури за свързване на радиатори за отопление и т.н.

Наличието на резервен източник на електрозахранване от батерийния блок и йонисторите вътре в контролера осигурява задействане на системата дори при пълно изключване на електроенергията.

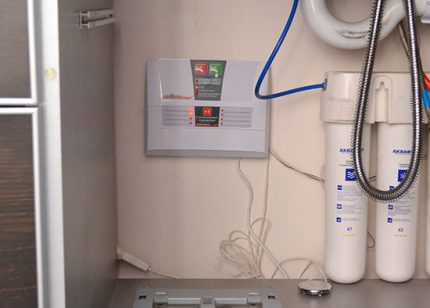

Контролерът на системата за защита от течове “Аквасторож” може да се инсталира дори под мивката, въпреки че тук управлението на устройството няма да бъде твърде удобно.

Контролерът следи състоянието на батериите и съобщава, че тези захранващи елементи трябва да бъдат заменени. Освен това системата може да работи само на резервно захранване, ако няма възможност или желание да бъде свързана към общата електрическа мрежа. Месинговите сферични вентили са изключително надеждни и осигуряват достатъчен дебит, въпреки компактните си размери.

Те понасят отлично повишените натоварвания при аварийни ситуации, като същевременно консумират минимум енергия. В затворено или отворено положение те изобщо не се нуждаят от електрическа енергия.

Захранване е необходимо само в момента на промяна на положението на крановете. Системата за редовно интелигентно почистване на тези устройства вече беше описана по-горе. Наличието на преходници позволява използването им с тръби с различен диаметър.

Електрокрановете, с които се оборудва системата за защита от течове “Аквасторож”, могат да се свържат към тръби с размер половин инч. За монтаж с комуникации с друг размер ще е необходим преходник.

По време на продължително отсъствие на собствениците на апартамента или къщата може да се случи всякакво: спиране на водоснабдяването, включване и изключване на електроенергията. Но ако при възникване на теч „Аквасторож“ е изключил водата, случайно превключване на крановете в положение „Отворено“ е невъзможно при никакви обстоятелства.

Чувствителността на сензорите може да се регулира, като се повдигат над пода. Случайни капки няма да предизвикат задействане на системата, въпреки че не бива да се разливат напитки или други течности директно на местата за инсталиране на сигнализаторите. Броят на сензорите, които могат да се свържат към контролера, се счита за неограничен. Дължината на проводниците позволява да се обхване почти всяка площ.

Задействането на системата при аварийна ситуация се съпровожда с характерен звук. За да не отвлича и дразни шумът, този сигнал може да се изключи, като вентилите остават в затворено положение. За това е предвиден специален бутон. Разбира се, след отстраняване на теча, звукът трябва отново да се включи.

Контролерът може да се интегрира в системата за сигурност, да стане част от умния дом или да се свърже към други външни устройства чрез два специални изхода. Инсталирането на системата „Аквасторож“ също се извършва много лесно. Контролерът може да се окачи на стената, а сензорите просто да се поставят на пода. Допълнителни ремонтни работи не са задължителни.

Различните елементи на системата се свързват с помощта на различни щекери, така че да се объркат местата за свързване е просто невъзможно. Не е нужно нищо да се запоява и завинтва. Може да се купи готова система или да се сглоби собствена от отделни компоненти за конкретна ситуация.

Освен това, „Аквасторож“ може винаги да се модифицира или подобри с помощта на допълнителни модули. И сензорите, и контролерът изглеждат стилно и съвременно. Ако няма възможност да се скрие блокът за управление в някой шкаф, не е проблем. Той и на стената ще изглежда чудесно.

Към недостатъците на системата „Аквасторож“ се отнася не най-удобният начин за определяне на положението на спирателните кранове, така нареченият „упор в микрик“. В аналогичните системи за защита Gidrolock и Neptun е използван оптичен и електромеханичен метод съответно. Но практиката показва, че за обикновения потребител този вариант е напълно приемлив, особено когато има светлинна индикация.

За монтажа на безжичните датчици ще трябва да купувате не твърде евтина радиобаза. В системата Гидролок е достатъчно просто да се инсталира антена. Въпреки това в повечето случаи можете без проблем да използвате сигнализатори с проводници.

Броят на активирания на запорния механизъм при „Аквасторож” е сравнително малък: 10 хиляди движения срещу 100 хиляди при системата Нептун. Но практиката показва, че този ресурс е напълно достатъчен за няколко години работа.

Особености на инсталирането и монтажа

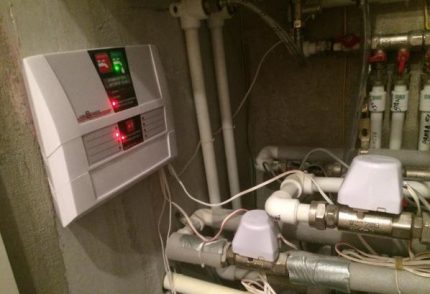

Конструкцията на системата е относително проста и процесът на монтаж напомня малко на сглобяване на детски конструктор. Най-сложният етап – инсталирането на спирателните кранове в началото на водопроводната система на апартамента.

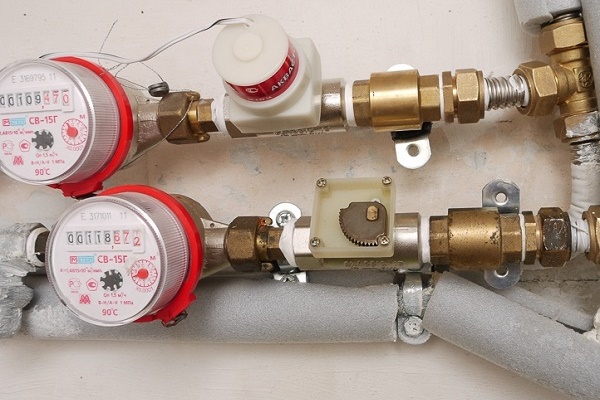

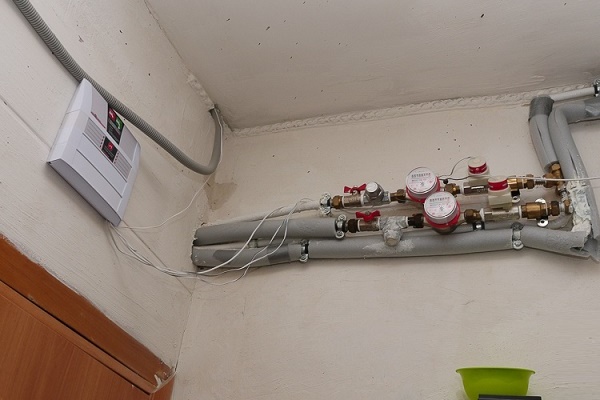

Тези елементи имат много компактни размери, така че с избора на подходящо място за монтаж на крановете обикновено няма проблеми. След това трябва да сглобите и окачите на стената на подходящо място контролера с прикрепения към него батериен блок. Вътре в блока, разбира се, вече трябва да има батерии.

Тази схема показва реда на монтаж на отделните елементи на системата за защита от течове “Аквасторож”. Никакви ремонтни работи не са задължителни за това (+)

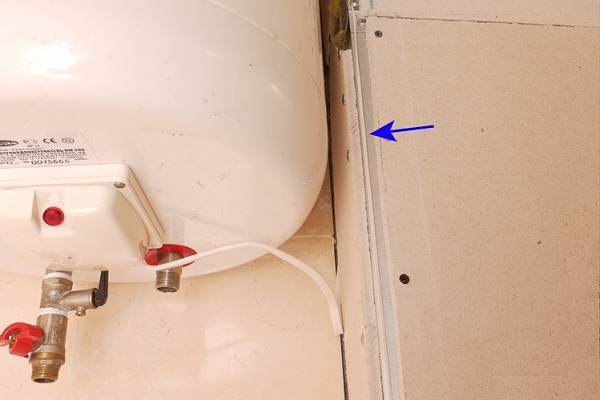

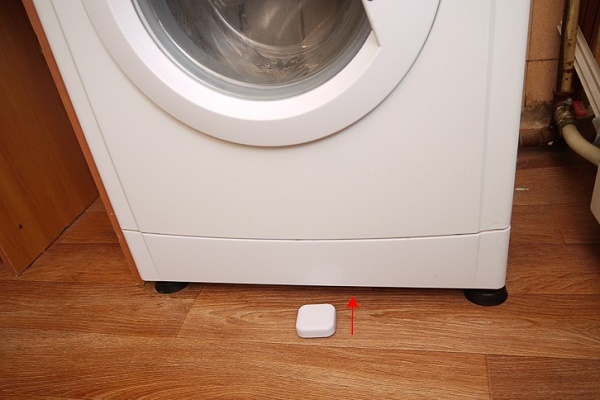

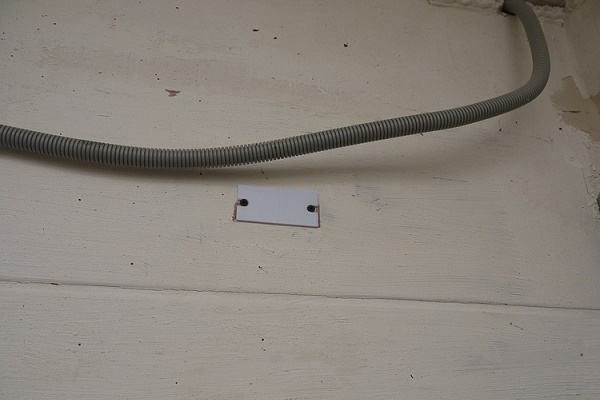

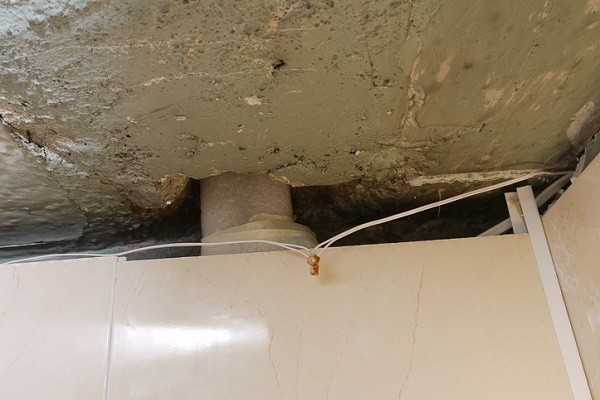

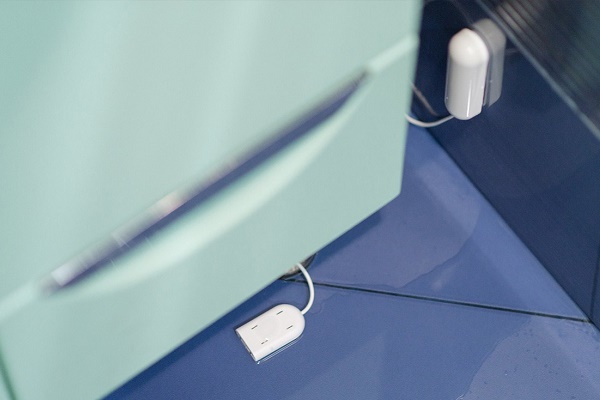

Сега трябва да инсталирате проводниковите датчици на местата с вероятни течове: под ваната, кухненската мивка, до тоалетната и т.н. Там, където няма възможност да се прокарат проводници, се поставят безжични сигнализатори. След това проводниковите датчици последователно се свързват с проводници, като се вкарват в съответните гнезда. Проводниците се свързват към контролера.

След това системата с жични сензори може да се счита за готова за работа.

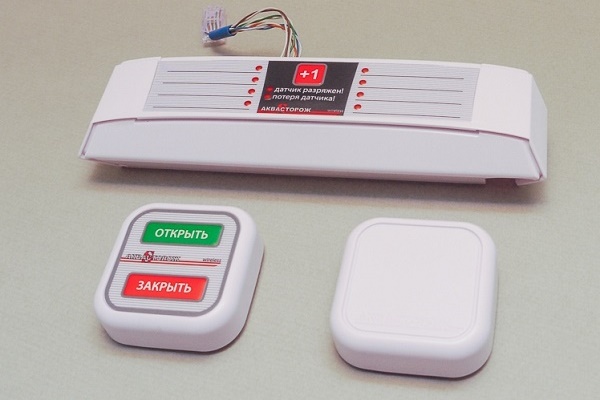

За свързване на безжични сензори ще е необходимо да се инсталира радиобаза и след това да се изпълнят следните манипулации:

• натиснете кратко бутона “+1”;
• изчакайте мигане на светлинната индикация, указваща клетката, предназначена за този сензор;
• затворете контактите на безжичния сигнализатор;
• изчакайте кратък звуков сигнал, който свидетелства за успешна настройка.

Между другото, ако е закупен готов комплект с безжични сензори, не е необходимо да ги настройвате, всичко вече е готово.

Ако не възникне аварийна ситуация, за съществуването на “Аквасторож” в дома може да се забрави, но той ще напомни за себе си в следните случаи:

• ако батериите на резервното захранване или на безжичния сензор са се разредили и се нуждаят от подмяна;
• ако е загубена връзка с един от безжичните сензори;
• ако е открито скъсване на проводник.

На тези сигнали трябва да се реагира по съответния начин, в противен случай системата ще оцени ситуацията като аварийна и ще спре водата дори при липса на явно изтичане.

Ако все пак се случи авария, контролерът ще издаде звуков сигнал. Звук на тревога ще издават и всички безжични сензори. Звукът може да се изключи, но не трябва да се отварят крановете, докато всички сензори не бъдат изсушени, в противен случай системата отново ще премине в аварийно състояние. За щастие има две функции, които позволяват изключване на сензорите за един час или за 48 часа.

Първият вариант е удобен, ако няма време за изсушаване на сензорите или в дома се извършва мокро почистване. Режимът на изключване за два дни се използва за ситуации, когато контактът с вода може да бъде по-продължителен. Във всеки случай системата автоматично ще включи сензорите след изтичане на зададеното време.

Изводи и полезно видео по темата

Преглед на особеностите на системата “Аквасторож” може да се види тук:

Подробен преглед на комплекта “Аквасторож Експерт” е представен в това видео:

В този клип могат да се видят подробни препоръки за монтаж на системата “Аквасторож”:

Безспорно, “Аквасторож” – е удобна и надеждна система за защита от течове. Тя изпълнява ясно функциите си и изисква минимално внимание за поддръжка. Дори ако в дома никога не се случи теч, “Аквасторож” ще избави неговите собственици от ненужно безпокойство.
