Система за събиране на дъждовна вода и варианти за използване на дъждовна вода в дома

Използването на атмосферни валежи ще осигури значителна икономия на вода, добивана от сондаж или кладенец. Освен това ще помогне да се намали разходът на електроенергия, тъй като позволява по-рядко включване на помпеното оборудване. Но Вие не знаете как да съберете безплатния “подарък” на природата за по-нататъшна употреба?

Ние ще Ви подскажем как можете да направите това. В статията е разгледана системата за събиране на дъждовна вода и вариантите за използване на валежите за битови нужди. Описано е устройството, конструктивната специфика, оценена е ефективността, като са взети предвид разходите за организиране на алтернативно водоснабдяване.

За заинтересованите посетители сме подбрали схеми за организация с подземно и наземно разположение на резервоара, представихме снимки с варианти за маскиране на акумулаторния съд, събрахме полезни видеоклипове, които позволяват да организирате събирането на вода самостоятелно.

Варианти за използване на атмосферни валежи

Със запасите от прясна вода в Русия всичко е наред, но най-икономичните собственици на частни имоти започнаха все по-често да се замислят за рационалното използване на природните ресурси.

Наред с слънчеви батерии и самоделни вятърни генератори те създават универсални системи за събиране на дъждовна вода, които дават положителен резултат в сухите дни или в периодите, когато свършва водата в сондажа.

Прекрасен практически опит съществува в Германия, Холандия, Белгия и други страни от Европа. Считайки, че водата от чешмата да се използва за промиване в тоалетното казанче е просто нецелесъобразно, европейците измислиха множество схеми за използване на абсолютно безплатна, но не по-малко полезна природна вода.

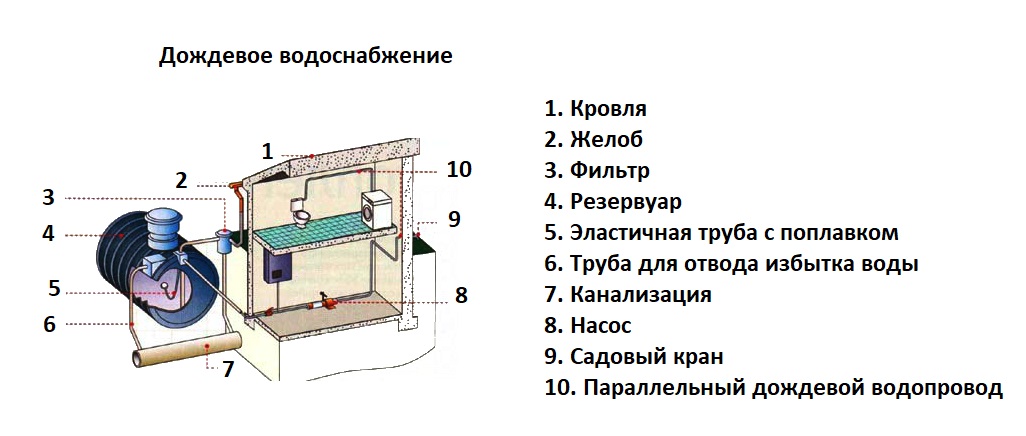

Схемата на домашната система за водоснабдяване включва следните важни съставни части: поле за събиране на вода (покрив), тръбопровод, акумулаторен съд, помпено оборудване, филтрационна система

Благодарение на прилагането на дъждовните води се намалява разходът за амортизация на помпеното и пречиствателното оборудване, и се постига икономия на личния бюджет.

Системата е толкова проста, че при липса на напълно готова фабрична винаги може да се сглоби със собствени ръце.

Основното предназначение на водосборната система е да събере максимално количество дъждовна вода и да я премести в резервоар за съхранение. След това течността се използва за различни битови нужди: миене, пране, почистване, поливане.

За поливане не е необходима допълнителна филтрация, но за душ или миене на съдове водата трябва да се филтрира. За тази цел във водопроводната инсталация се вграждат няколко филтъра, като ще са необходими както груба, така и фина филтрация.

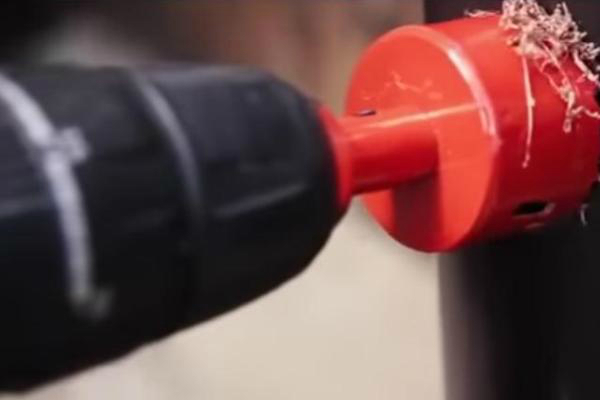

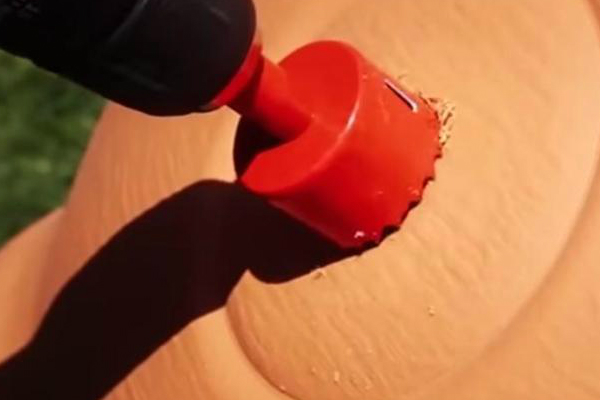

За източване на излишната вода или за провеждане на почистващи процедури в резервоара се пробива още един отвор и се монтира тръба, водеща към канализационната система.

Резервният резервоар с вода може да помогне както при недостиг на вода от основния източник, така и при настъпване на форсмажорни обстоятелства.

Ако решите да почистите кладенеца, то обемният резервоар ще ви позволи да се измиете, да перете и да полеете градинските култури. Вместо един резервоар можете да инсталирате няколко, тогава няма да се налага да пестите.

Организация на събирането на дъждовна вода за дома

За инсталиране на оборудване за събиране на дъждовни води не се изисква разрешителна документация или спазване на строги норми. По същество това е вариант на обикновена водосточна система, но по-рационален.

За да бъдат натрупването и транспортирането на вода по-ефективни, е необходимо да се вземат предвид някои нюанси – състоянието на покрива, видовете резервоари за съхранение, възможността за бързо прехвърляне на вода в къщата.

Стъпка #1 — избор на оптимална форма на покрива

Съществува народно мнение, че само наклонените покриви са подходящи като работна повърхност за събиране на вода. Наистина, когато водата тече гравитачно в улуците, разположени по периметъра, е по-лесно да се организира движението ѝ в желаната посока. За това не е необходимо да се инсталират допълнителни „капани“ и да се полагат комуникации под покрива.

Всъщност съществуват системи, предназначени и за плоски покриви. При полагане на слоевете изолация и хидроизолация се спазва наклон – не по-малко от 3%, а в най-ниската точка се монтира улей или канал за събиране на вода.

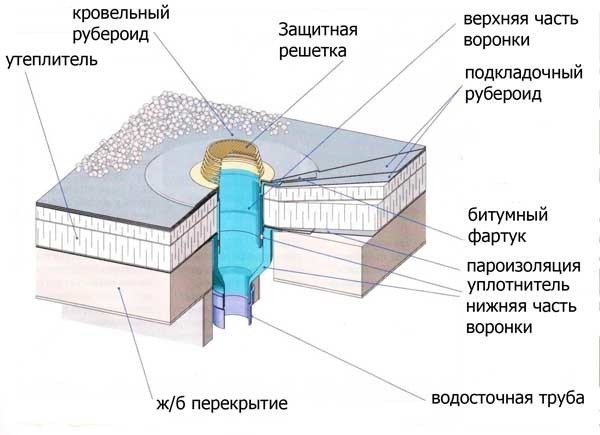

Сред водосборните устройства на плоските покриви се числят и фуниите, свързани с водосточните щрангове. Щранговете могат да бъдат разположени както вътре в сградата, така и монтирани на външната стена.

За стимулиране на движението на водата към водоприемната фуния около нея се създава понижение в радиус от половин метър.

Фунията за сифонно-вакуумно отвеждане „всмуква“ водата, поради което е подходяща дори за покриви без наклон. Тя е конструирана така, че вътре в системата постъпва вода без въздух.

Конструкцията на фунията може да бъде различна. Например, за инверсионни покриви са предвидени двустепенни, събиращи и отвеждащи кондензат изпод слоя изолация и дъждовна вода от повърхността на покрива.

Традиционните плоски покриви се оборудват с водосборни устройства с едно ниво, благодарение на което дъждовната вода се пренасочва към водосточната система.

Всички видове водоприемни устройства трябва да се оборудват с мрежеста защита от летящи замърсявания, листа и прах. За улеи, улуци и фунии се произвеждат защитни устройства под формата на перфорирани панели, мрежести кошнички и т.н.

На експлоатируемите плоски покриви се монтира плоска защита наравно с повърхността, а на неексплоатируемите тя се издига над покрива. Освен основната фуния се монтират няколко резервни, за всеки случай, ако главната се запуши и излезе от строя.

Всички устройства водят към един тръбопровод. Той е с вътрешно разположение, тоест се намира под покрива, и има херметична затворена форма, най-често вид на правоъгълен корпус. Гравитационният канал е по-широк, а сифонно-вакуумният – тесен. Изходът се намира над резервоара за съхранение или близо до него.

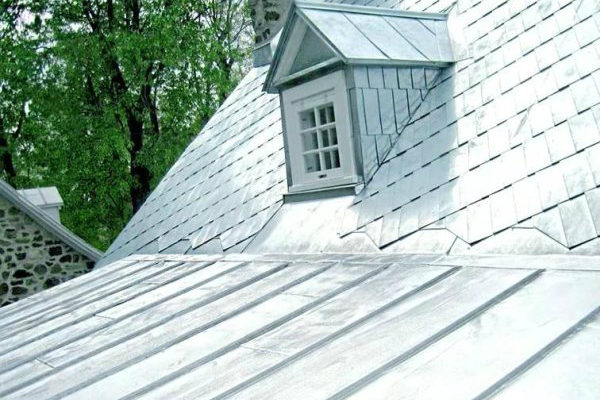

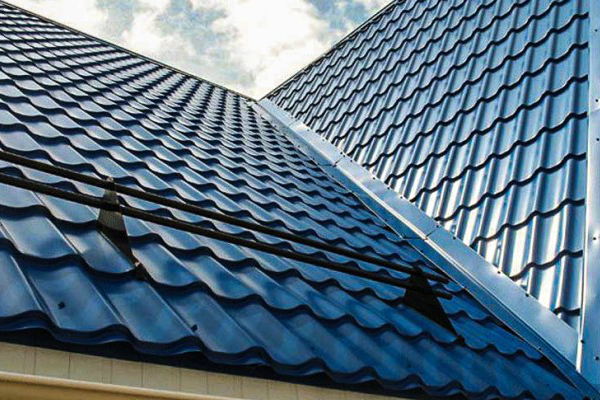

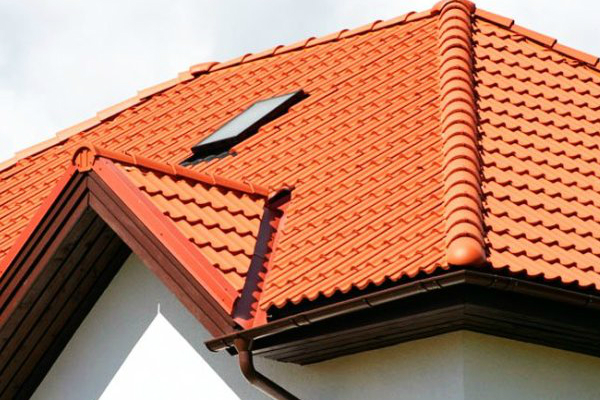

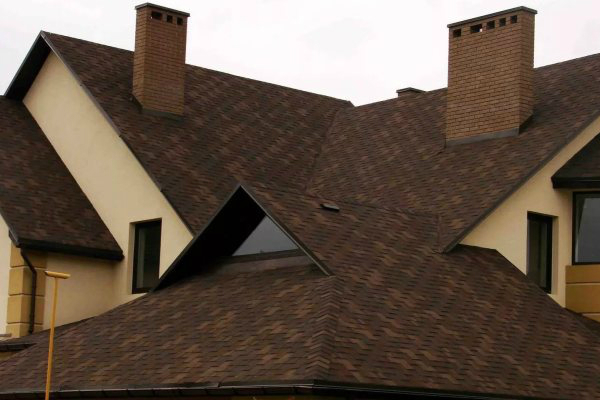

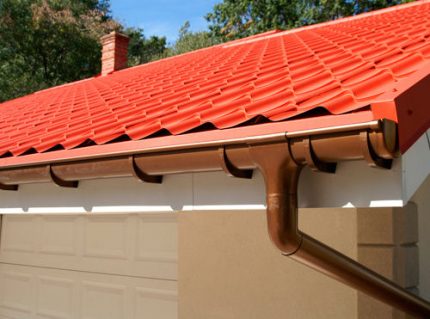

Металната керемида е практичен, относително евтин и удобен материал за покривни работи. Полимерното цветно покритие, което изпълнява защитни и естетически функции, не влияе на качеството на водата.

Формата на покрива също не влияе на състава на водата, а покривният материал може да стане причина за отравяне или заболяване. Както е известно, много опасен е азбестът, който точно влиза в състава на азбестовите плочи и шифер.

В момента тези материали се използват доста рядко за покривни работи, но ако решите да осигурите стара къща със система за събиране на вода, бъдете нащрек. Също така опасни са медта и оловото, те могат да се съдържат в тръби, улуци или крепежни елементи.

Варианти на безопасни покривни покрития:

Абсолютно безопасни са и съвременните водосточни системи от PVC, най-удобни за монтаж със собствени ръце.

Стъпка #2 — подбор на водосборници и акумулатори

Валежите падат нередовно, затова не съществуват устройства без „претоварна база“, които да свързват директно улеите с точките на водовземане. Необходимо е да се организира голямо вместилище за съхранение на събраната вода, което ще позволи да се използва само при нужда.

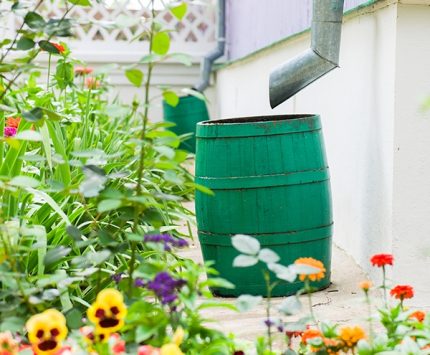

Прототип на всички съвременни резервоари стана обикновен бурел. И днес може да се срещне в градинските участъци, монтиран точно под водосточната тръба.

Ефективността от използването на варела е условна, тъй като той има малък обем и не е подходящ за водоснабдяване на къщата. Освен това в конструкцията му не е предвидена система за преливане, всички излишъци се изливат от ръбовете и постъпват в почвата.

Предназначението на обикновен метален или дървен варел е събирането на малки количества дъждовни оттоци с последващо използване за битови цели: за поливане или почистване

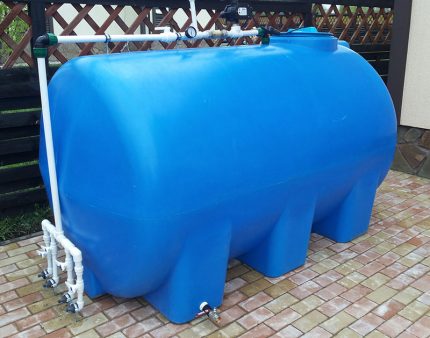

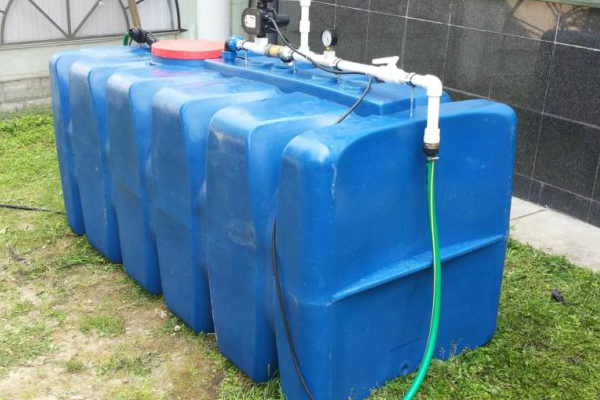

За системите за водосъхранение се изработват обемни резервоари, които могат да бъдат разделени на две категории:

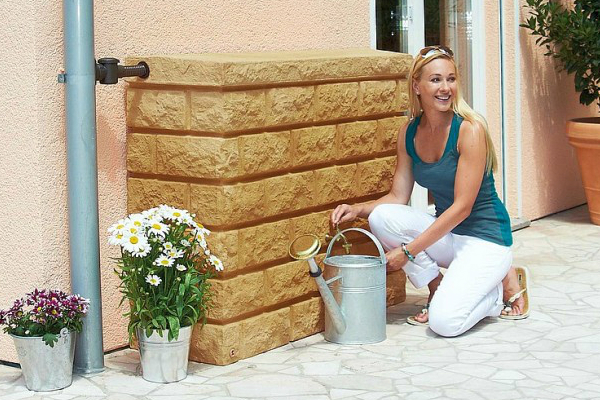

• надземни, монтирани под водосточната система до стената (или вътре в сградата);
• подземни, заровени в почвата около къщата.

Материалът за всички видове е еднакъв – това е полиетилен, по-рядко бетон, фибростъкло или стомана. Синтетичните резервоари за дъждовна вода водят, защото не отстъпват по характеристики на аналозите от други материали, като в същото време са много по-леки от тях, съответно по-удобни за транспортиране и монтаж.

Обемът на надземните резервоари е от 750 до 2000 л, а на подземните – от 2000 до 5000 л.

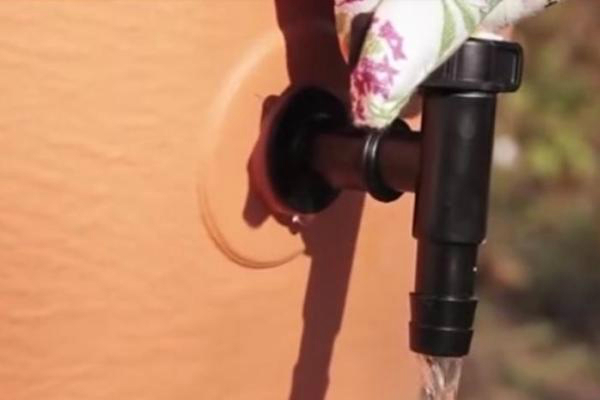

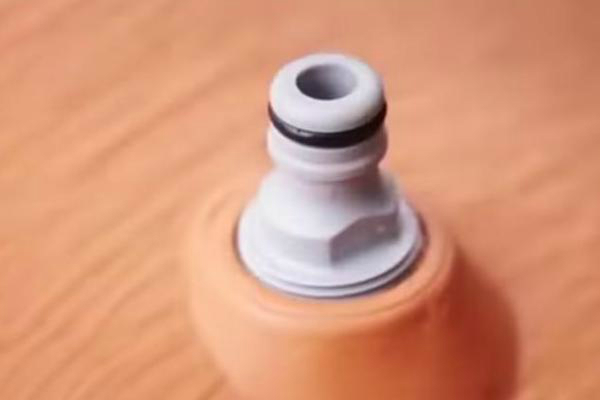

Съвременните изделия са напълно готови за свързване – имат голям люк в горната част и нипел с кран в долната (при надземните изпълнения)

Големите подземни резервоари се оборудват с повърхностна или потопяема помпа за принудително преместване на водата до точките на водовземане. Използването на различно оборудване изисква допълнително пречистване на течността. За целта се прилага филтрационна система: на входа на резервоара се монтира филтър за грубо пречистване, също такъв – на изхода.

Варианти на пластмасови резервоари за събиране и съхранение на дъждовна вода:

Ако водата постъпва към мивките за миене на ръце или съдове, се изискват филтри за фино пречистване с мрежа не повече от 5 µm, както и въглеродни многостепенни инсталации.

Стъпка #3 — организация на водосточната система

Да предположим, че вашата частна къща е оборудвана с пълноценна дъждовна канализация, включваща комплект улеи и корита, водосточни тръби, пясъкоуловители и канализационен изход към малък септик.

Възможно ли е да се инсталира система за използване на дъждовна вода в къщата без коренни промени? Разбира се, но ще трябва да допълните схемата с акумулационен резервоар и свързаното оборудване.

За начало ще трябва да се анализира състоянието на акумулиращата повърхност, т.е. покрива. Трябва да се провери неговата цялост, чистота, а ако е необходимо, да се смени покривното покритие с по-безопасно.

Ако дъждовната конструкция от тръби и улеи е в ред, директно към нея може да се присъедини голям полиетиленов резервоар от фабрично производство. В долната част на резервоара да се монтира нипел - за авариен отток.

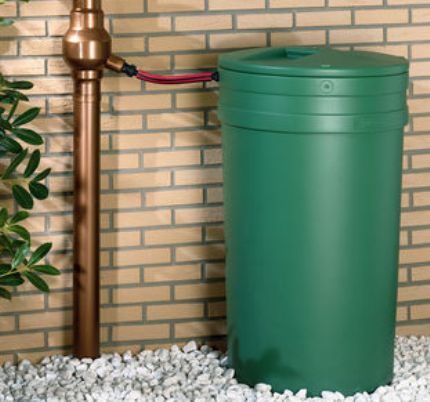

За да не се наруши конструкцията на дъждовната система, най-лесно е да се инсталира голяма пластмасова бъчва за поливане, но за обслужване на къщата тя няма да е подходяща.

Ако възникне необходимост от инсталиране на голям подземен резервоар, ще трябва да се направят корекции в старата конструкция – най-вероятно да се промени разположението на канализационните тръби. След изкопаване на изкоп и инсталиране на помпено оборудване, ще трябва да се положи отново комуникациите за отпадъчни води.

Предлагаме два варианта за устройства на системи за използване на дъждовна вода – с наземен и подземен резервоар.

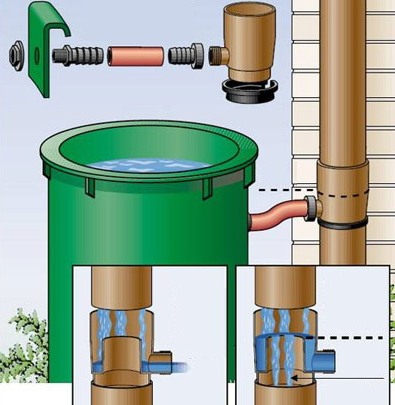

Устройство на проста система с варел

За сглобяване на най-лесната схема ще е необходим комплект за инсталиране на улуци, филтър, готов резервоар за вода, къс маркуч и крепежна арматура.

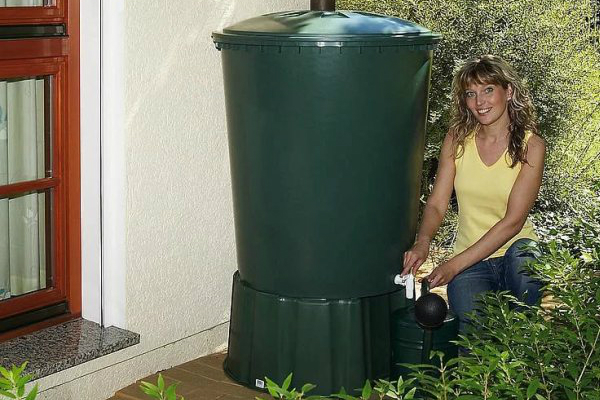

Резултатът от труда ще бъде най-простата система за събиране на вода от наклонен покрив с голям пластмасов резервоар като акумулационен капацитет.

Пластмасови улуци, корита и тръби с необходимия размер закупуваме от строителен магазин. Ако пластмасата не ви устройва, използвайте части от поцинкована стомана, домашно изработени или фабрично произведени.

Сглобяваме водосточната система в следния ред:

• с помощта на специални скоби или куки закрепваме улуците по ръба на покрива;
• на ъгъла, на удобно за инсталиране на резервоара място, окачваме водосточната тръба;
• свързваме основните елементи с приемна фуния;
• уплътняваме шевовете и съединенията.

При монтажа на улуци се грижим да има лек наклон към тръбата (2-3 см на 1 м). Размерите на тръбите и улуците зависят от площта на покрива. Например диаметър 80 мм е достатъчен за откос от 25-30 м².

Сглобявайки ъгловата тръба, към която ще бъде присъединен резервоарът, не забравяйте да поставите филтър. Със същия филтър за задържане на отпадъци и пясък може да се оборудва фунията.

След това ще трябва да извадим малък фрагмент от тръбата, а на негово място да поставим компактен колектор, който пренасочва водата към резервоара

С маркер нанасяме маркировка, определяйки височината на монтиране на водоотвода на нивото на горната част на резервоара.

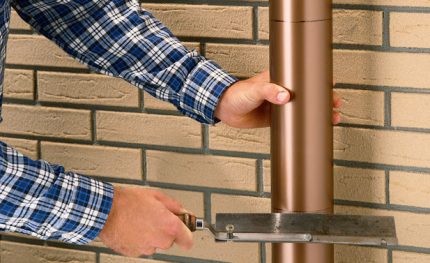

Вземаме ножовка за метал или пластмаса (в зависимост от материала на тръбата) и внимателно изрязваме участък, съответстващ по размер на вложената част

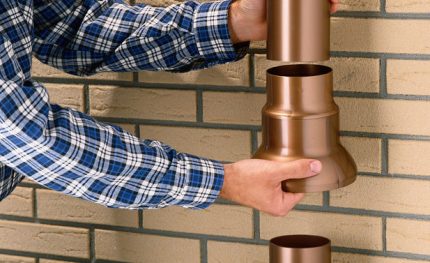

Изваждаме отрязания участък и на негово място вмъкваме колектора

Колекторът е сглобяем, състои се от две части: горния елемент нанизваме на ръба на тръбата отгоре, а долния – на отсечката отдолу

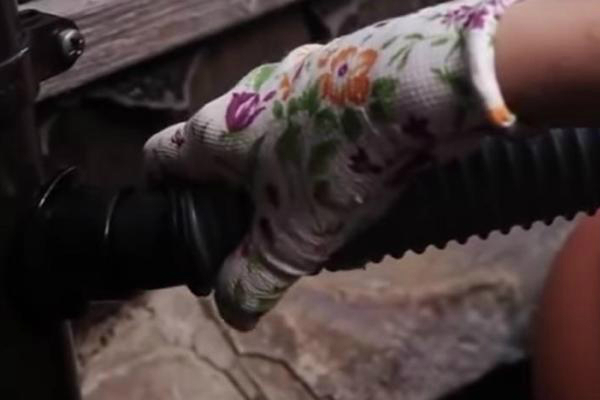

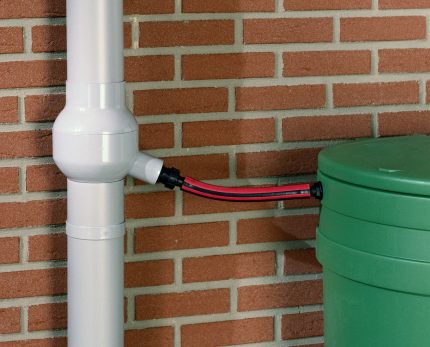

Завиваме херметично водоприемника, след което към него присъединяваме маркуч. Това не е трудно да се направи, ако предварително монтираме шуцер. Под капака на резервоара изрязваме отвор с подходящ диаметър, а другия край на маркуча вмъкваме в него

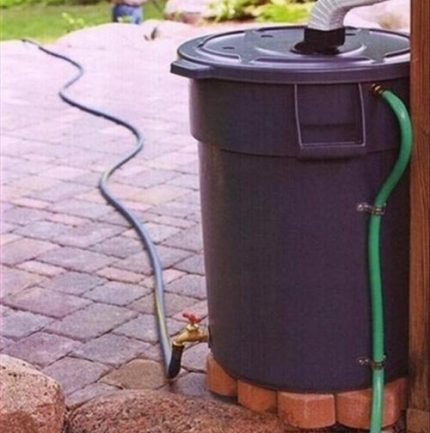

Ако вместо пластмасов или стоманен съединителен елемент прикрепм гъвкав еластичен маркуч, резервоарът може да се движи или накланя

Важен нюанс: правилно подготвената основа ще помогне на излишната вода свободно да отича в почвата (или в канализационен кладенец), а не да се разлива по дължината на къщата или да наводнява фундамента

Участъкът за монтаж на резервоара се засипва с чакъл, а отгоре се прави подставка от керамични блокове или тухли

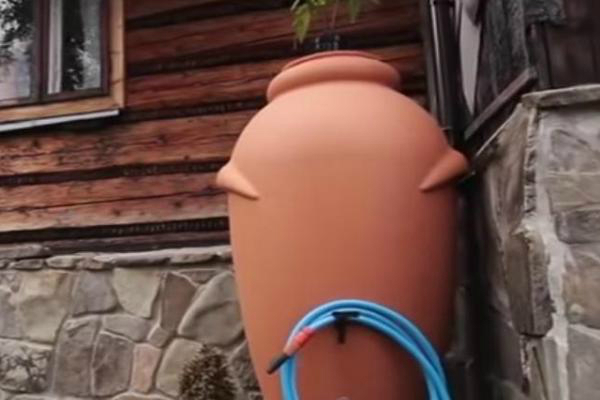

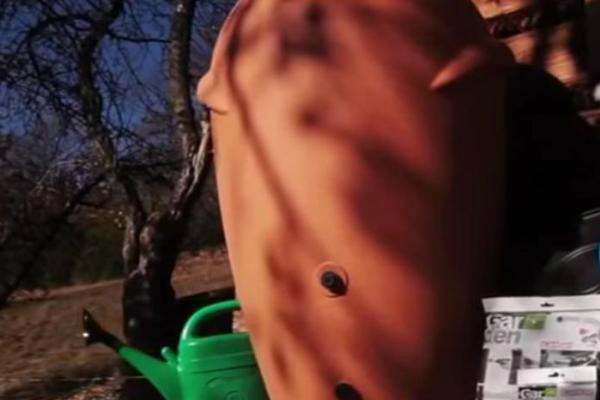

Още една инструкция за монтаж на водосбирача Aquacan:

Сглобяването на фабричните модели е добре с това, че всички необходими части и дори част от инструментите идват в комплект с резервоара

Схема на устройство на система с подземен резервоар

Голям резервоар, монтиран близо до къщата, може да удовлетвори нуждата от вода с 50%. Благодарение на специалната тръбна система дъждовната вода ще постъпва към точките на водовземане, които не изискват високо качество на течността: към тоалетните казанчета, кухненските и поливните кранове. Но и в този случай се монтират филтри.

Резервоарът може да се монтира под дъждовна канализация на повърхността, в мазето или в изкоп, изкопан близо до къщата. Ние ще изберем третия вариант, при който резервоарът ще бъде напълно потопен в земята, следователно няма да заема свободно пространство до сградата и няма да разваля красивия пейзаж с технологичния си вид.

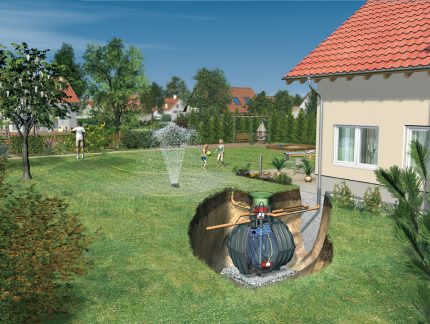

Още едно предимство на резервоара, вкопан в почвата: охладената дъждовна вода е неподходяща среда за развитие на бактерии, следователно тя няма да "цъфне"

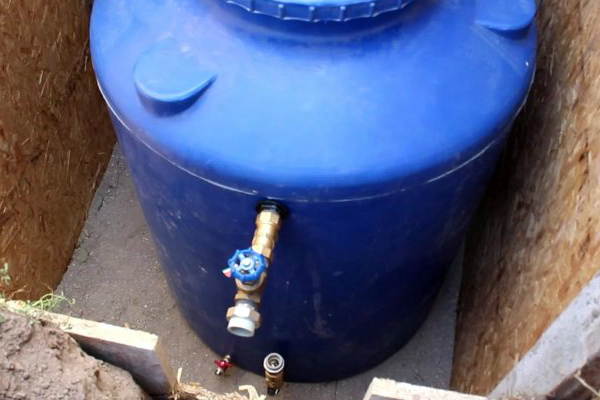

Избираме резервоар с обем 2,5-3,5 хил. литра и въз основа на неговите размери търсим място за монтаж. Освен размерите при изкопаване на изкопа задължително отчитаме нивото на подземните води и дълбочината на замръзване.

Дълбочината на ямата трябва да бъде приблизително с 70 см по-голяма от височината на резервоара, тъй като 20 см са чакълесто-пясъчна възглавница, 50 см са слой пръст над резервоара (замръзващ в средната лента и северните региони през зимата).

След това действаме по схемата:

• изваждаме пръст, излишната отвозваме настрани;
• изграждаме чакълесто-пясъчна уплътнена възглавница;
• в центъра на изкопа монтираме резервоар;
• засипваме го от всички страни със смес от пръст и пясък;
• монтираме помпено оборудване и тръби (дъждовни и водещи към къщата).

Разбира се, преди свързването на електрическото оборудване е необходимо да се настрои системата за подаване на вода от покрива и да се направи вътрешната инсталация. Монтирането на улуците става по традиционен начин, тръбата през люка подава вода в резервоара.

Тръбопроводът от резервоара води до определени, предварително избрани точки. Вътре в къщата, в помощното помещение или в мазето, е оборудвано място за монтиране на помпа, филтри, контролно оборудване.

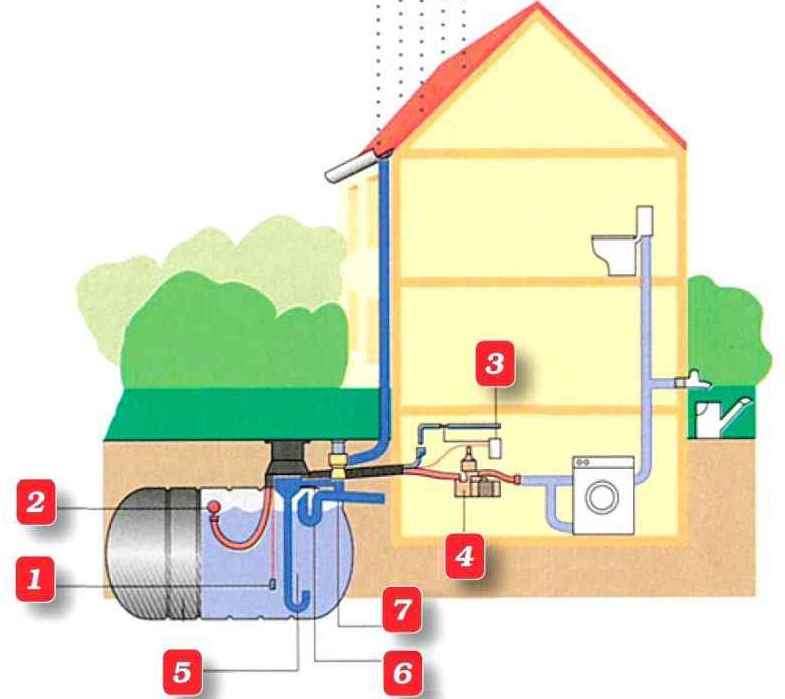

Схема за използване на система за събиране на дъждовна вода: 1 – датчик за ниво на водата; 2 – поплавъчно устройство; 3 – филтър; 4 – повърхностна помпа; 5 – резервоар с вода; 6 – сифон; 7 – филтър

След монтажа и свързването е необходимо да се извърши контролен пуск: да се напълни резервоара с вода и да се включи помпата. Ако всичко е наред, течността бързо ще постъпи до точките на водовземане.

Резервоарът не трябва да стои празен, тъй като движенията на почвата могат да причинят деформация на корпуса. Ако по време на суша водата свърши, е необходимо да се напълни от основния източник. За да не се измерва нивото на водата с импровизирани средства, може от вътрешната страна на стената да се начертае своеобразна скала с деления в дялове или литри.

Дъждовна вода в отоплителната система

В някои случаи дъждовната вода се използва вместо дестилирана течност или антифриз в отоплителните системи на частни домове.

Природните характеристики – мекота, липса на чужди включения и чистота – я правят подходяща за използване в отоплителната мрежа. За да се премахнат евентуални замърсявания, „уловени“ в атмосферата, първоначално тя се прекарва през филтър.

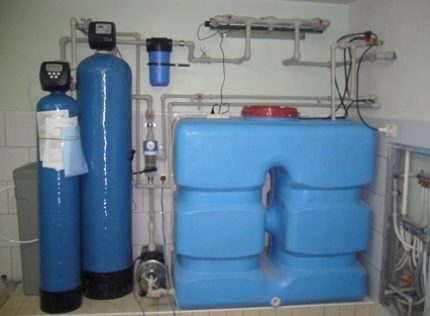

Вариант за монтаж на резервоара вътре в къщата (в котелното, мазето или помощното помещение): наблизо са разположени помпа, филтри, манометър и тръбопроводна инсталация.

Освен почистващите процедури, обогатяването на течността със специални инхибитори и ПАВ помага, като намалява склонността на водата към образуване на корозия и отлагания. Химичните съединения способстват за разтварянето на варовикови и други утайки.

Изводи и полезно видео по темата

Обучителните информационни видеоклипове ще ви помогнат самостоятелно да инсталирате резервоар за събиране на дъждовна вода.

Видео #1. Как да направите система за събиране на дъждовна вода с външен резервоар със собствените си ръце:

Видео #2. Полезна теоретична информация:

Видео #3. Подготовка на пластмасов варел за автономно водоснабдяване:

Чистотата и естествената мекота на дъждовната вода позволяват тя да се използва за домакински нужди, поливане, а понякога – за запълване на отоплителната система. Благодарение на големия резервоар и помпата, винаги ще можете да използвате резервен воден източник, актуален при изпразване на кладенеца.

Ако имате интересна информация, ценни препоръки, личен опит в изграждането на система за събиране на дъждовна вода, моля, оставете коментари. За тяхното публикуване под текста на статията е отворена блок-форма.
