Монтаж на водостоци: как правилно да монтирате водостока и да го закрепите към покрива

Един от ключовите етапи на обустройването на покривната система на къщата е водоотвеждането. Без организирането му е невъзможно да се защити фасадата на сградата от дъжд и водни потоци по време на топене на снега.

Как правилно става монтажът на водостоците и какво да се вземе предвид при инсталиране на конструкцията, ще разгледаме в статията.

Основни моменти при проектиране на водостоците

Въпросът как ще бъде обустроена водосточната система, трябва да се решава още на етапа на проектиране на постройката.

При съставяне на изчисленията трябва да се ръководите от изискванията на действащия СНиП 2.04.01-85. Такъв подход ще позволи с отчитане на всички нюанси да се подбере оптимален вариант на изпълнение на конструкцията.

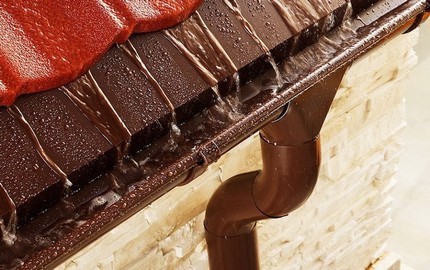

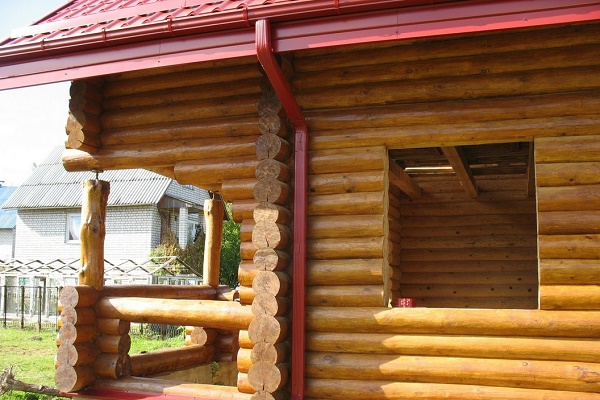

Ключовото предназначение на водосточната система е да събира и отвежда атмосферните валежи, като по този начин предпазва стените и основата на сградата от преждевременно разрушаване.

Основни моменти, които трябва да се спазват при проектирането на водосточната система:

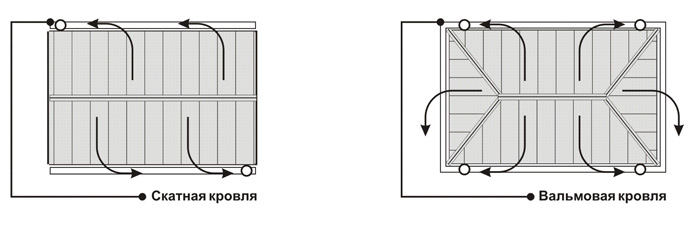

1. След като направите копие на чертежа на покрива, начертайте план на разположението на елементите на водостока.
2. Изчислете общата площ на покрива и всичките му наклони поотделно, като вземете предвид прилежащите вертикални стени.
3. Като вземете за основа данните за интензивността на дъждовете в дадения район, определете пропускателната способност на системата.
4. В съответствие с получените стойности определете диаметъра на монтираните водосточни тръби, броя и сечението на отточните фунии, както и честотата на разполагането им по протежение на стената на постройката.

В резултат трябва да се получи система, способна да събира и отвежда максимално количество течност.

На етапа на проектиране е важно да се определи разположението на щранговете така, че да не нарушават екстериорната композиция. Най-често те се поставят по ъглите на сградата, но е напълно допустим вариант за обустройство в ниша, създадена от еркер.

Ако изхвърлянето на изходящата от водостоците тръба ще се осъществява върху настилката, щранговете е по-добре да се отдалечат максимално от входовете в сутеренните помещения, цокълните вентилационни отвори и положените близо до къщата пешеходни пътеки.

Съставни части на водосточната система

Системата включва две групи детайли – хоризонтална и вертикална водоотвеждаща част. Заедно те наброяват около десет вида конструктивни елементи, всеки от които изпълнява поставената пред него задача.

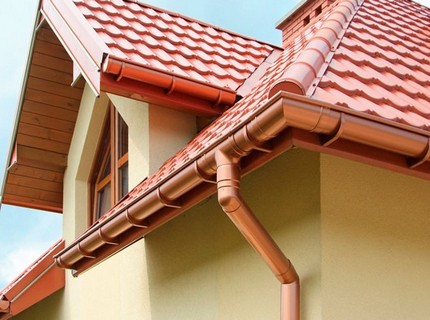

Основното при избора на компоненти на водосточната система е да се подбират елементи, които и в конструктивно отношение, и по външен вид хармонично допълват общата картина.

Конструктивните елементи на водосточната система са:

• водосточни тръби – ключови функционални елементи на системата, предназначени за преместване на водни маси от покрива;
• улеи – тесни канали за събиране и пренасочване на вода;
• фунии – конични разширения в горната част на тръбата, предназначени за събиране, задържане и отвеждане на водата, която се стича по улеите;
• колена – конструкции под формата на къси огънати участъци от тръби, които се монтират с цел промяна на посоката на водния поток;
• кронштейни – крепежни елементи за фиксиране на улея към покрива;
• уплътнители – допълнителни елементи осигуряват здравина на закрепването в местата на съединенията;
• скоби – крепежни елементи за фиксиране на конструкцията към фасадата на сградата.

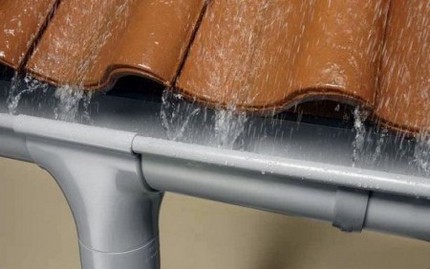

При изграждане на водосточна система върху дългоскатни покриви допълнително се монтират направляващи улеи. Основното им предназначение е да намаляват скоростта на водния поток по повърхността на покрива.

Конструкцията, съставена от направляващи улеи, се разполага практически успоредно на билото, така че да събира целия поток дъждовна вода, който се стича от покрива.

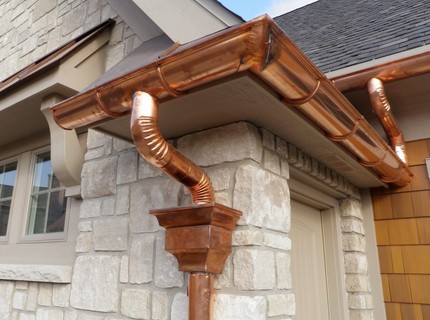

Формата на водосточните улеи и кронштейните може да бъде всякаква. Срещат се изделия с кръгло и полукръгло сечение, U-образна и трапецовидна форма.

Улеите се различават и по начина на свързване с кронштейна. Най-лесно се монтират системите, които предвиждат фиксиране чрез просто щракване. Влизащите в комплектацията въртящи се щраквания дават възможност без особени усилия, при необходимост от подмяна или извършване на ремонтни дейности, да се демонтира част от улея.

Водоприемните фунии са универсални, могат да се монтират на всяко място от водосточната система. Заглушките, които затварят улеите, биват два варианта на изпълнение: лево- и дясностранни.

Свързването на водосточните тръби и полагането на отвежданията на водата от цокъла на сградата не може да се извърши без използване на колена. Техният брой се определя от изчислението, че за всяка водосточна тръба трябва да се монтират три колена: едно долу и две горе.

За фиксиране на водосточната конструкция към фасадата на сградата се използват скоби. За метални водопроводи се избират крепежни елементи с завиващи се части и дълъг щифт. За ПВХ конструкции – пластмасови фиксатори с две опорни точки.

Варианти за избор на типове материали

Цената на водосточната система зависи от няколко фактора, един от които е материалът на изработка. Съвременният пазар предлага немалко варианти на материали, които могат да се изберат при обустройването на водосточната система. Изборът до голяма степен зависи от външния вид на сградата и естетическите представи на нейния собственик.

В къщите от старата постройка се монтираха водоотвеждащи системи от поцинкована стомана, днес обаче потребителите все по-често избират конструкции, изработени от полимери.

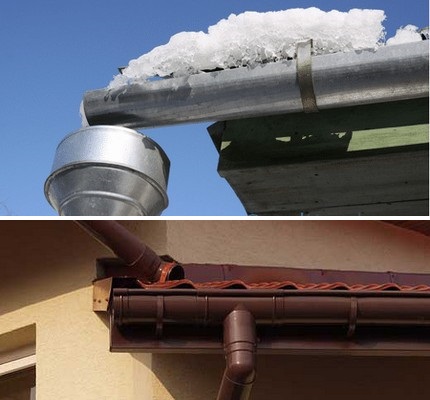

Най-голямо разпространение получиха изделията, изработени от полимери и метал.

Всеки вид има своите предимства и недостатъци:

• Пластмаса – лек, здрав и при това доста лесен за обработка материал. При ниска цена той показва отлични експлоатационни параметри. Монтажът на ПВХ водостоци не предизвиква особени трудности.
• Поцинкована стомана – здрав и по-издръжлив материал от полимера. За придаване на по-представителен вид на изделието, производителите покриват стоманата с полимерно покритие.
• Алуминий – лек и удобен за работа материал, чийто срок на служба достига над половин век.
• Мед – красив, издръжлив, но при това доста скъп метал. Но той е уязвим на разрушителното въздействие на електролитни пари. За да се минимизира рискът, всички елементи на системата трябва да се направят от един материал.

Поливинилхлоридът, използван за производство на компоненти, е много по-лек от метала. Това дава възможност да се монтират скоби с по-малко сечение, без да се губи механичната здравина на конструкцията. Но при монтажа на ПВХ конструкции трябва да се вземат предвид и линейните колебания на размерите.

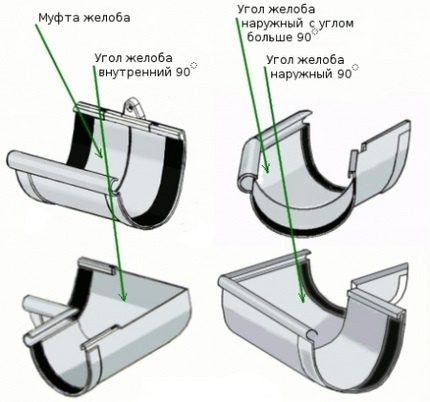

За да компенсират частично колебанията на размерите, производителите оборудват улеите със специални муфи, които имат назъбвания от вътрешната страна.

Компенсиращите муфи дават възможност на основните елементи на системата да се скъсяват и удължават без риск от деформация. Те се използват и при монтажа на метални улеи, въпреки че те имат много по-малко термично разширение.

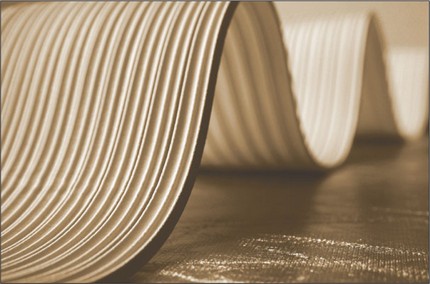

Материалът за производство на уплътнители е ЕПДМ гума. Тя е съвременен аналог на каучука.

EPDM каучук, използван при производството на уплътнители, е известен с високата си еластичност и способността бързо да възстановява първоначалната си форма дори след продължителен период на експлоатация.

За допълнителна защита на каучука и за улесняване на процеса на монтаж, уплътнителите допълнително се обработват със силиконова смазка.

Водосточните тръби се произвеждат на отсечки от един до четири метра. Те биват с правоъгълно и кръгло сечение. Това не се отразява по никакъв начин на техните експлоатационни качества. Изборът се ограничава само от конструктивното решение на водосточната система и от дизайнерското решение на фасадната част на къщата.

При закупуване на водосточни тръби, изработени от полимерни материали, имайте предвид, че те по цялата си дължина имат еднакъв диаметър. Затова за свързването им една с друга ще е необходимо да се използват специални съединителни муфи, което води до допълнителни разходи. Предлагаме също да се запознаете със статията, в която разгледахме всички “за” и “против” пластмасови и метални водостоци.

Изчисляване на необходимия брой елементи

Това доста отговорно начинание е по-добре да се възложи на специалисти, които продават водосточни системи, или пък на майстори от фирма, която предоставя монтажни покривни услуги. При липса на такава възможност, изчислението може да се извърши и самостоятелно.

Тъй като в частното строителство мнозина се опитват да се отклонят от типичните варианти и подобни по конструкция покриви, необходимото количество елементи на системата следва да се изчислява индивидуално.

Основни моменти на правилното изчисление:

1. Улуци. Общата дължина на каналите трябва да съответства на стойността на дължината на всички скатни наклони на покрива, използвани за събиране на вода. Сглобяването им се осъществява с помощта на съединители.
2. Водоприемни фунии. Те се монтират по външните ъгли на сградата и допълнително се поставят на всеки 8-12 метра, така че общият наклон на каналите да не бъде твърде голям.
3. Водосточни тръби. Броят на изделията съответства на броя на фуниите, а дължината – на разстоянието от покрива до земната повърхност.
4. Кронштейни. Броят на кронштейните се определя от изчислението, че за всеки метър канал е необходим един елемент. Допълнителни държачи ще са необходими за фуниите в центъра и на стената, както и в ъгъла на къщата.

Броят на скобите зависи пряко от височината на сградата. Но във всеки случай, всеки отделно монтиран участък от тръбата се закрепва с поне една скоба. При монтаж на водосточна тръба в едноетажна сграда често са достатъчни и три крепежни елемента, разположени в горната точка, долната част и по средата на изделието.

С помощта на плана е удобно да се разделя повърхността на покрива на равни участъци за оттичане, обслужвани от разположените наблизо водостоци, и да се изчисляват площите.

При изчислението за основа се взема условието, че на 1 кв.м покрив в хоризонтална проекция трябва да има 1,5 кв.см площ на напречното сечение на улука и фунията. Например: площта на напречното сечение на тръба с диаметър 100 мм е 78,5 кв.см. Това е осреднена стойност.

В зависимост от това дали системата трябва да се инсталира в региони с високи нива на валежи, или обратно, в сухи райони, в изчисленията се внасят корекции.

Начини за закрепване на конзолите

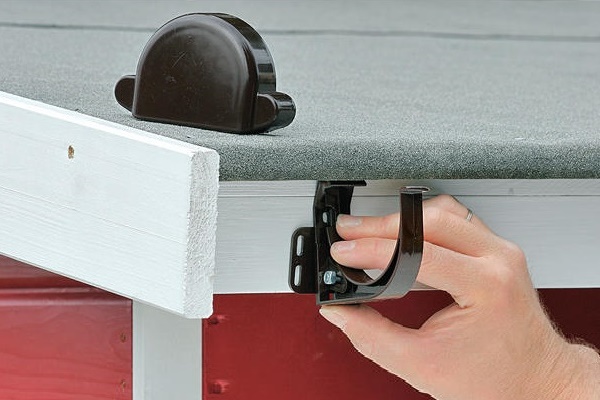

Монтирането на конзолите по правилата трябва да се извърши още на етапа, предхождащ полагането на покрива. Ако фиксацията се извършва след полагането на покритието, тогава като крепежни елементи се използват обикновени къси куки.

В зависимост от формата на конзолата, елементите могат да се закрепват по един от трите начина:

1. Фиксиране към челната дъска на покрива – използва се при необходимост от инсталиране на системата на готов покрив.

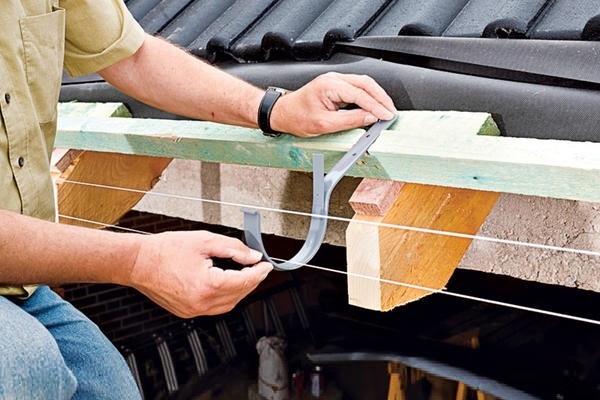

2. Закрепване към гредите – прилага се на етапа на монтаж, предхождащ полагането на покривния материал.
3. Фиксиране на долния ръб на обшивката или на първата летва на обшивката – използва се за покрив, чиято стъпка между гредите надвишава 600 мм.

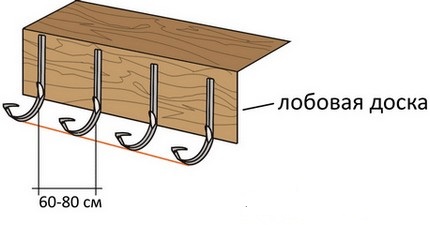

Конзолите, предназначени за фиксиране към челната покривна дъска, най-често влизат в комплектацията на системи, изработени от поливинилхлорид.

Окачените конструкции за фиксиране към челната дъска имат усилени вертикални ребра, благодарение на което могат лесно да издържат значителни натоварвания.

Металните конзоли за закрепване към челната покривна дъска се правят по-къси. Ако в конструкцията на покрива не е предвидена челна дъска, се използват комбинирани конзоли.

Те са оборудвани с удължители, изработени от стомана. Благодарение на това е удобно да се закрепват директно към гредите.

В случай, че не е възможно да се осигури достъп до рафтовите греди, на стената се закрепват метални костници. Те служат като опора за по-нататъшното закрепване на металния улук.

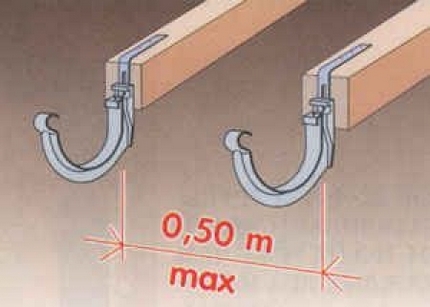

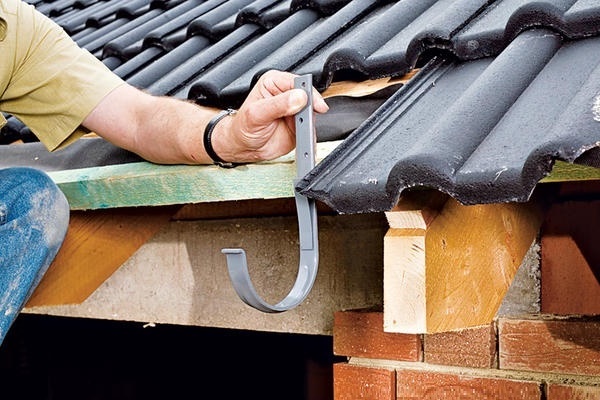

Начинът на фиксиране, който предполага закрепване към рафтова греда, е ефективен при оборудването на покриви на къщи в региони с обилни валежи. Прилага се и при необходимост от отвеждане на вода от покриви с голяма площ, за покриването на които се използват тежки покрития.

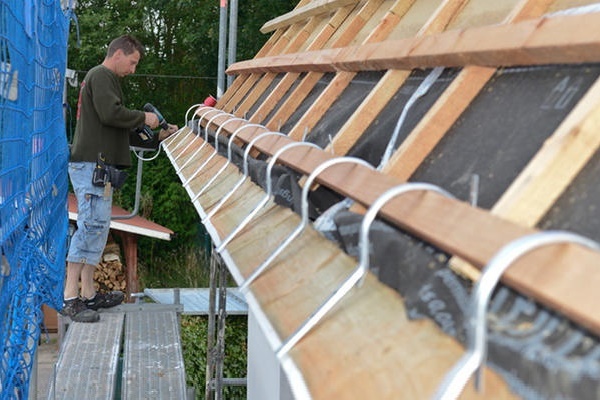

При извършване на закрепването към рафтова греда, за повишаване на надеждността между закрепванията се спазва равноотдалечено разстояние, равно на 50 сантиметра.

При този начин куките се завеждат зад основата и се поставят на равноотдалечено разстояние, за да се осигури желаният наклон на улука.

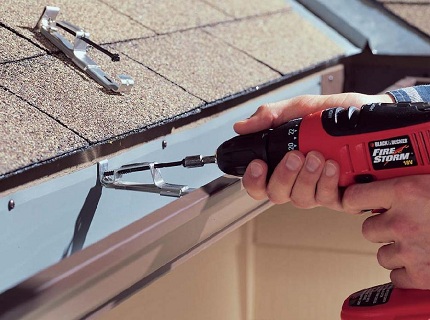

Третият начин на фиксиране, който предполага закрепване към летвата, най-често се прилага при оборудване на покрив, който има покритие от ондулин или метални керемиди. Избира се само в случай, че вдлъбнатините не могат да намалят носещата способност на летвата в областта на корниза.

За фиксиране върху контралетвите на летвата се използват комбинирани модели конзоли или дълги метални куки, като те се вграждат в дългите канали на монтажните планки.

При избора на третия начин на фиксиране е важно да се помни, че само стриктното спазване на правилата за монтаж и реда на инсталиране може да осигури надеждност и дълготрайност на конструкцията.

Технология за монтаж на водостоци

Монтажът на оборудването за улуци се извършва след завършване на облицовъчните работи. В подготовката и инсталирането на улука няма нищо сложно. Монтажът на PVC система може да извърши дори начинаещ майстор.

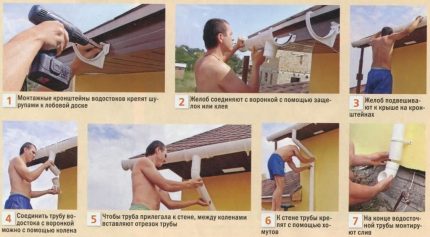

Сглобяването и инсталирането на улучната система включва редица стандартни етапи:

След монтажа и фиксирането на улуците в най-ниските точки на водосточната система се монтират водосборни фунии, към които се свързват водосточните тръби:

Монтаж на хоризонтални елементи

Комплект инструменти, който ще е необходим при извършване на работите:

• маркировъчен шнур;
• ролетка с дължина не по-малко от 3 метра;

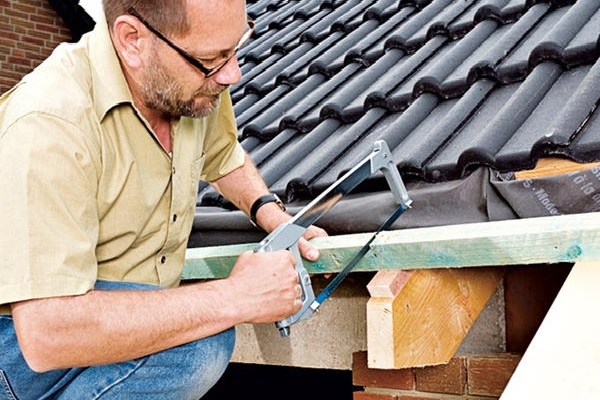

• ножовка за метал;
• универсална отвертка;
• чук;
• плоскоогъвач;
• тръбни клещи.

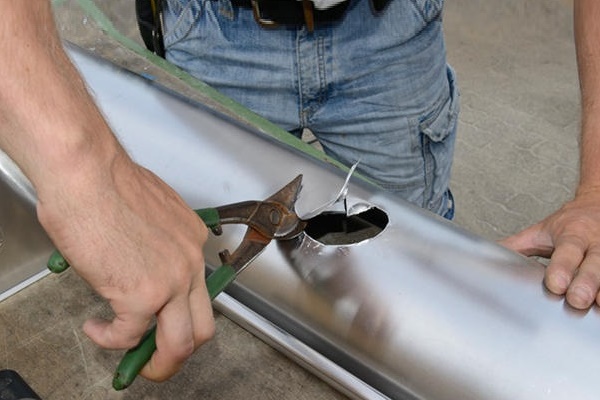

Някои майстори извършват рязането на метални улуци и тръби с помощта на ъглошлайф. Но това далеч не е най-доброто решение, тъй като въртящият се диск по време на работа нагрява полимерното покритие. А това може да доведе до повреждане на елементите на улука по време на експлоатация.

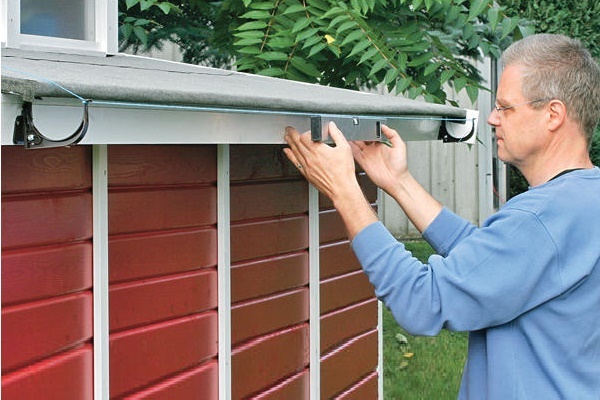

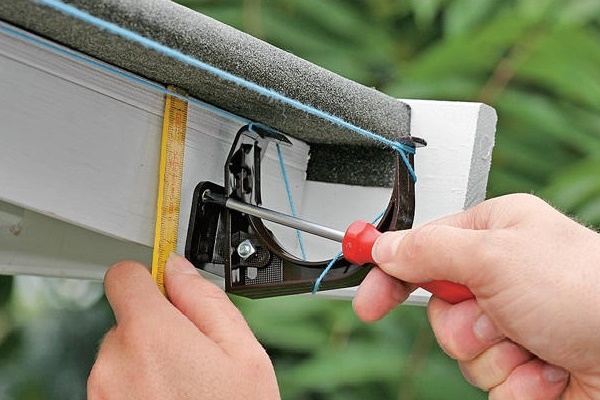

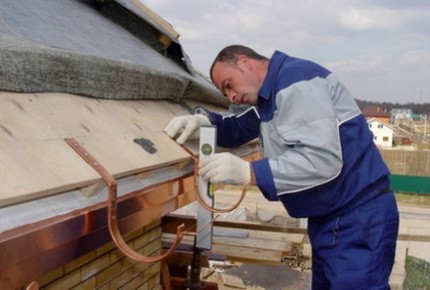

Първо се монтират скобите, които са предназначени за поддържане на водосборните фунии, като се разполагат на разстояние от 5–10 см от елементите.

Монтажът на скобите започва с инсталирането на крайните елементи. След това разстоянието между водосточните тръби се разделя на равни интервали с дължина 60–80 см за поставяне на останалите куки.

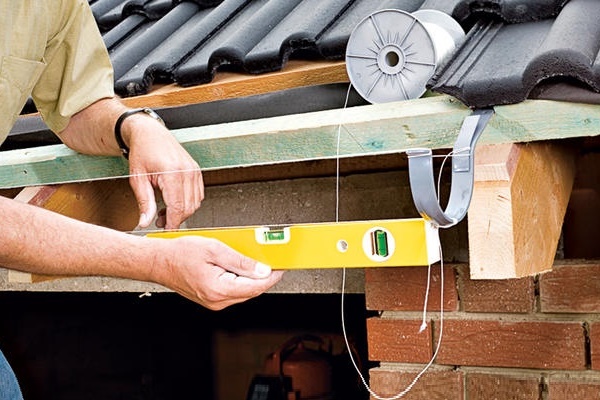

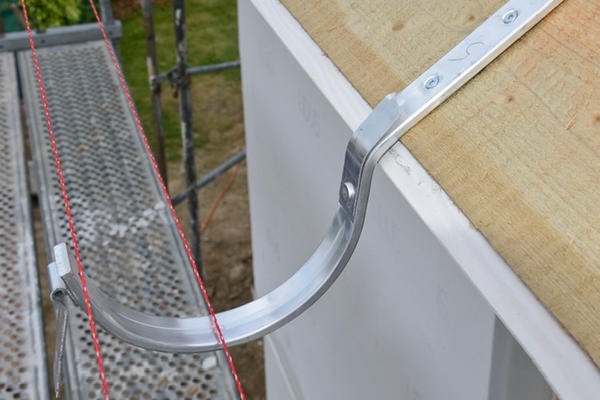

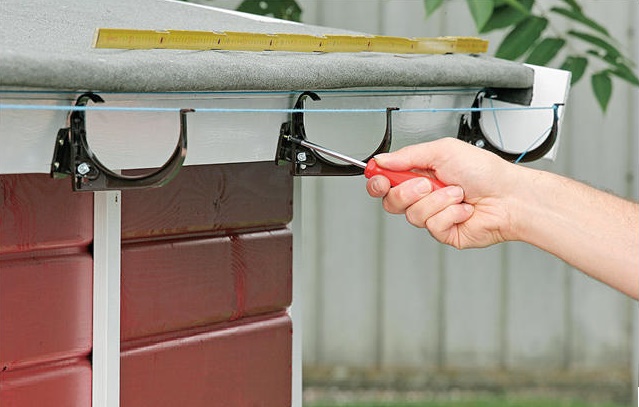

За да си улесните задачата, като осигурите равномерен наклон на улуците към водоприемните фунии, при маркирането е по-добре да опънете шнур. Граничните стойности на големината на наклона са от 2 до 5 мм на всеки линеен метър. За повишаване на точността на монтажа е по-добре да обозначите няколко ключови линии, като опънете шнур в два-три реда.

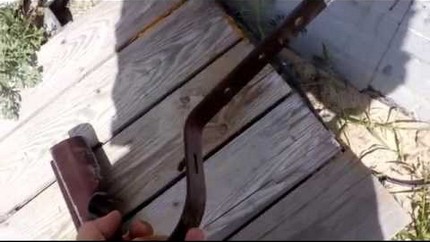

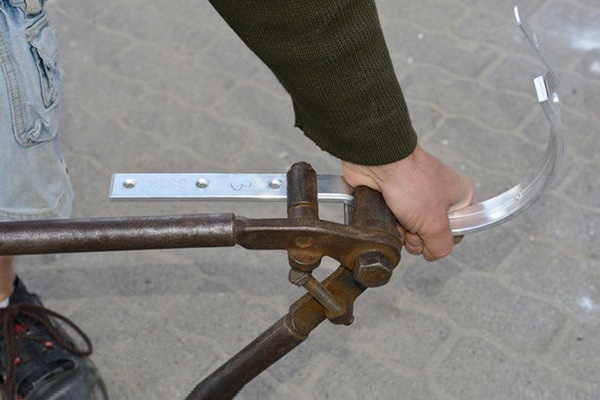

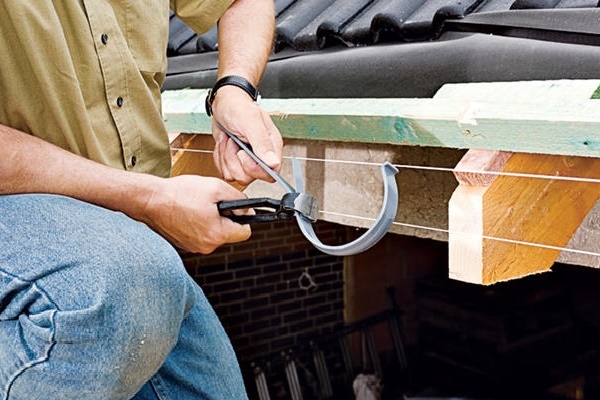

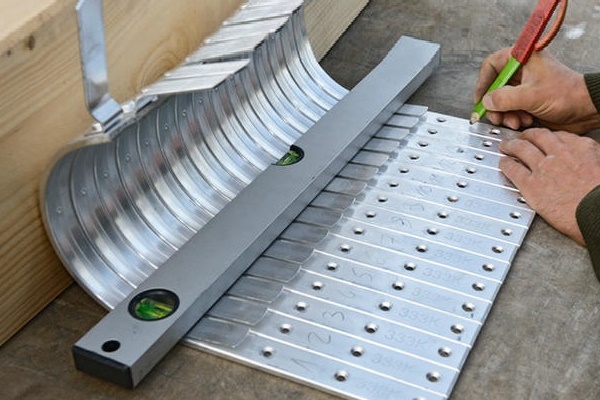

Ако се налага да работите с метални куки-конзоли, преди да ги закрепите, те трябва да се огънат в съответствие с ъгъла на наклона на покрива.

По време на монтажа на скобите, наклонът се постига чрез преместване на късите крепежни елементи по вертикала или чрез огъване на металните държачи на предвиденото място.

За да не се наруши поцинковката и да не се повреди полимерното покритие, за огъване на крепежните елементи се използва специално приспособление – плоскогиб.

Кронштейните се фиксират на монтажната планка в три точки, като за това се използват самонарезващи поцинковани винтове, като не се забравя да се коригира отклонението от зададената с шнура посока.

Монтажът на водосточната система може да се извърши по един от два начина:

1. Всички елементи се разполагат на земята в хоризонтално положение, а след това сглобената конструкция се вмъква във фиксираните по периметъра на сградата скоби. Този метод е приложим за малки къщи и малки площи за облицовка.
2. Традиционният вариант предполага поетапно сглобяване на всички елементи на системата директно върху сградата.

Монтажът на водостоците трябва да се извършва в ред «отгоре надолу»: първо се монтират водоприемниците, след това се осъществява свързването на водосточните щрангове. Това се налага от технологичните особености на водоотвеждащата система.

При традиционния поетапен вариант на сглобяване на всички елементи на водоотвеждащата система, монтажът на конструкцията се извършва стриктно по принципа «отгоре надолу»

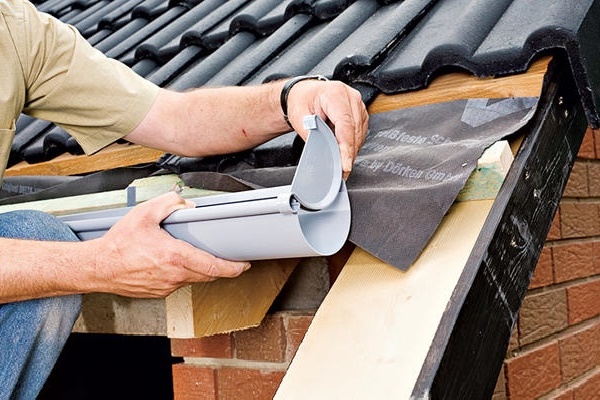

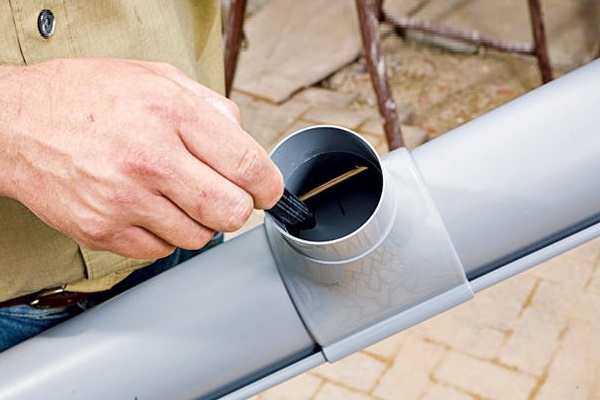

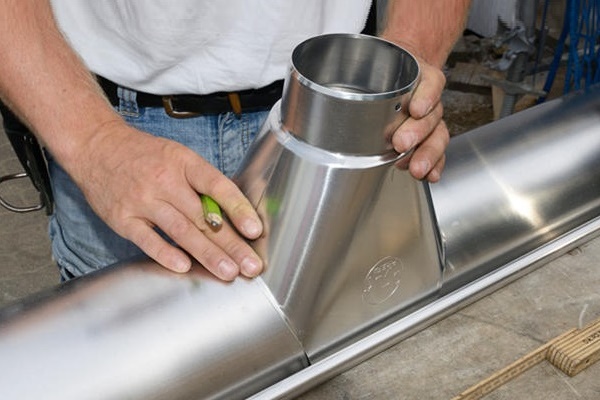

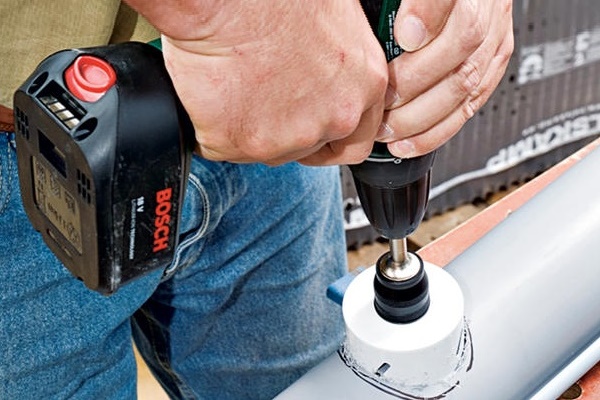

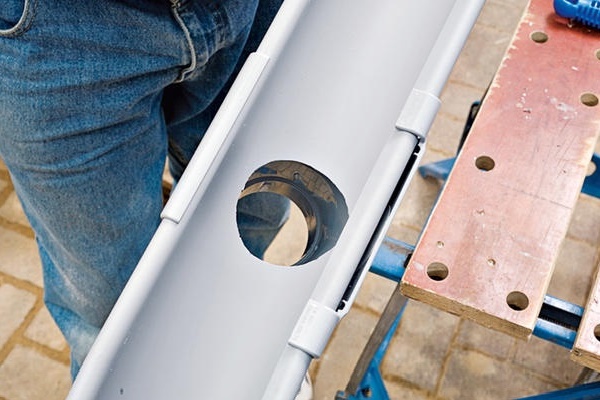

Преди да се закрепят водостоците към частите на покрива, първо се монтират фуниите, като не се забравя да се вземат предвид възможните температурни разширения. След това се монтират улуците, като се разполагат на 2 см под линията, която условно представлява продължение на стрехата. Те се произвеждат на отрезки с дължина 3-4 метра. Улуците, които заемат крайните позиции в линията, най-вероятно ще трябва да бъдат отрязани.

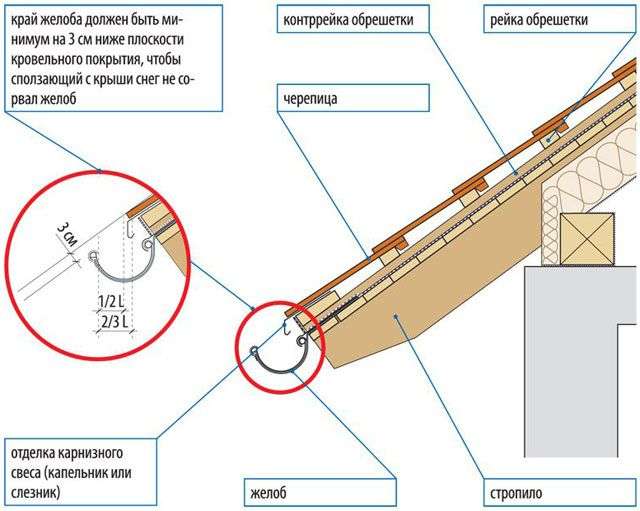

При монтажа на улуците е важно да се помни, че те трябва да бъдат покрити най-малко на една трета от стрехата на корниза. В идеалния случай покритието трябва да съставлява половината от собствения им диаметър.

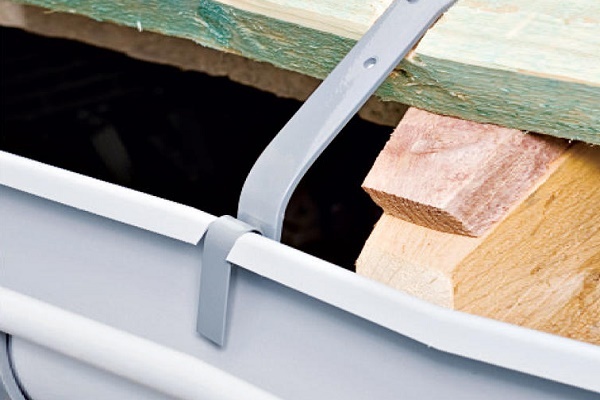

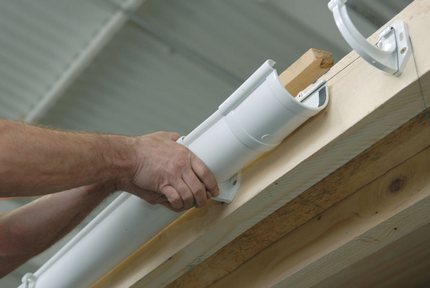

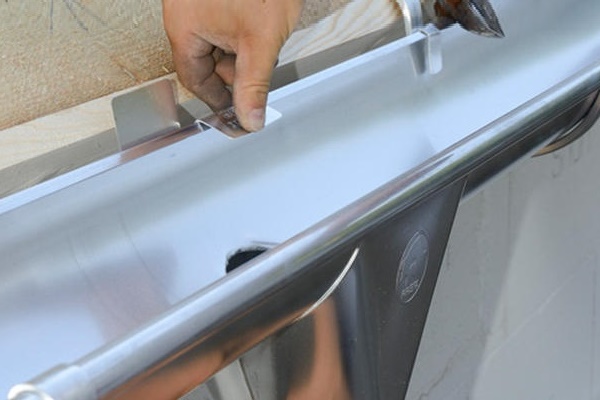

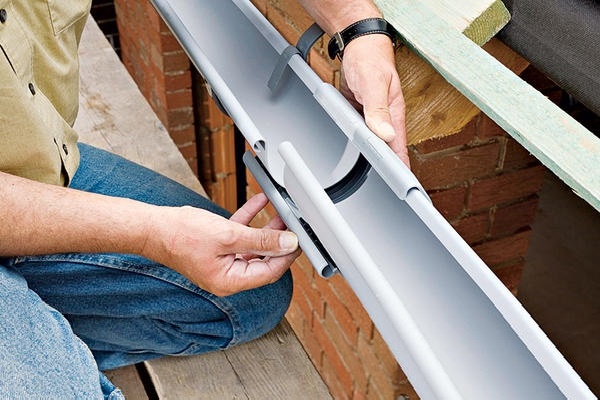

Улукът се поставя в държачите в леко огънато състояние, като в жлебовете на куките първо се вкарва далечната му страна, а след това близката, и се фиксира чрез щракване.

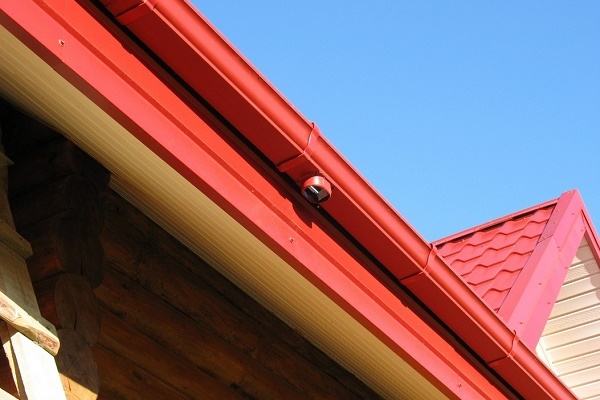

Завършва линията на улуците завъртащ елемент, съединител или заглушка. При съединяването на елементите върху вътрешната повърхност се нанася слой лепило с дебелина 5 мм.

Важен момент: улуците, изработени от поливинилхлорид, не трябва да се съединяват плътно. Това може да провокира образуването на пукнатини и да доведе до счупване на конструкцията.

Обустройване на оттока и водосточните тръби

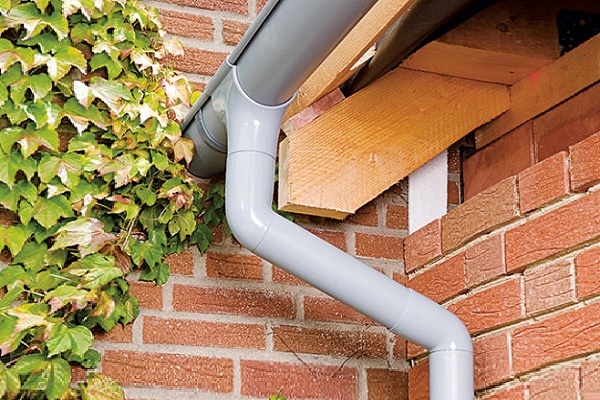

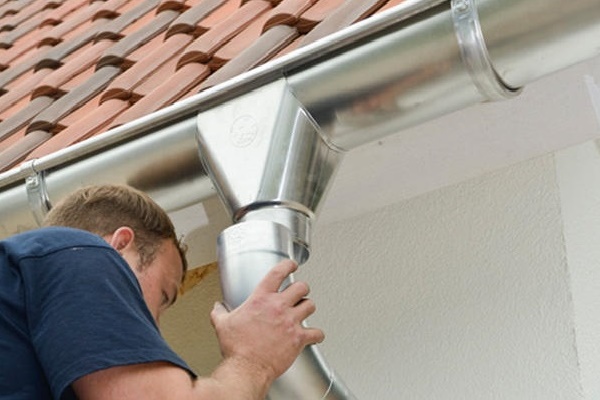

За да се премине от фунията към водосточната тръба, се използват две колена и един прав участък. За покриви с тесни корнизи преходът се сглобява чрез свързване само на горното и долното колено. Разстоянието от долното колено до стената на сградата обикновено се определя от производителя.

Сглобяването на водосточния щранг започва с монтиране на фунията, към която трябва да бъде оформен наклонът на улуците за самопроизволно отвеждане на дъждовната вода:

Фунията – начален елемент на водосточния щранг, към който я присъединяват. За присъединяване отгоре използват две ъглови колена, които могат да се свързват помежду си, ако покривът има тесен корниз, или да се свързват с помощта на отрез от тръба, ако корнизът е широк. След това:

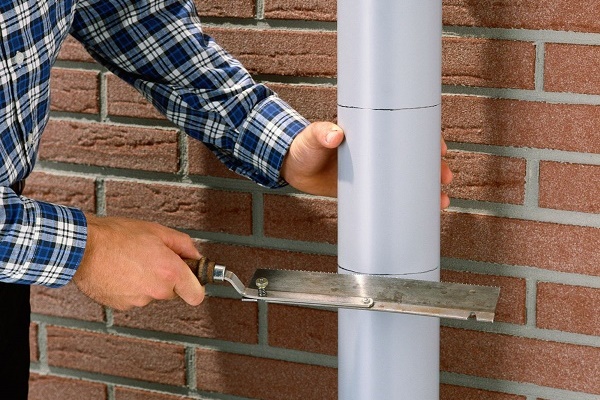

Монтажът на водостоците не би трябвало да създаде особени затруднения. Четириметровите отрезки лесно се съединяват помежду си с помощта на муфи. Съединяват частите, като се придвижват отгоре надолу. Към долния край на тръбата с помощта на лепило закрепват оттока.

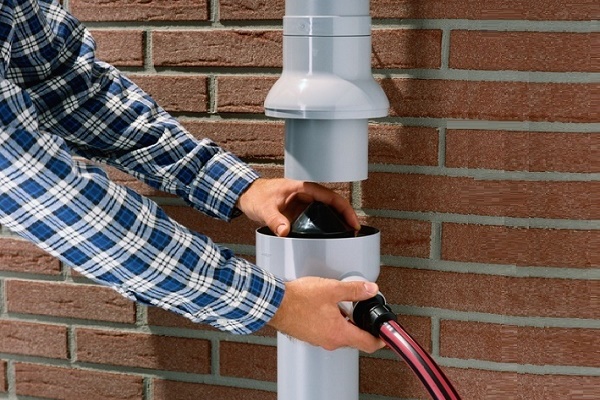

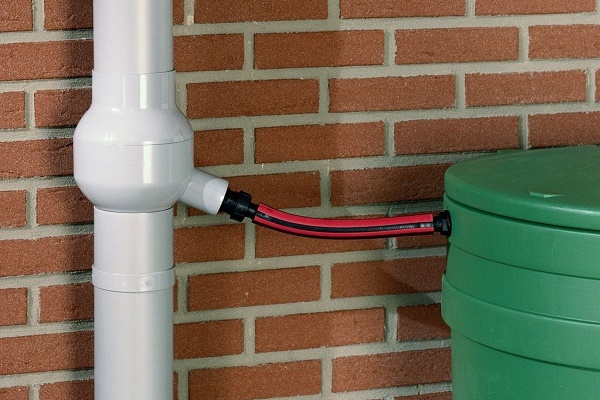

При желание да се събира дъждовна вода в акумулативен съд за използването ѝ за стопански цели, към водосточната тръба се присъединява водосборник:

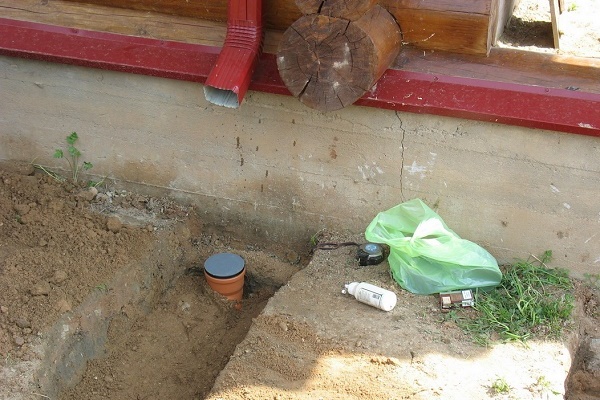

Ако участъкът е оборудван с дъждовна канализация, задачата се опростява – водосточната тръба просто се извежда в сборен кладенец, или се разполага на 5-10 см от повърхността на улея.

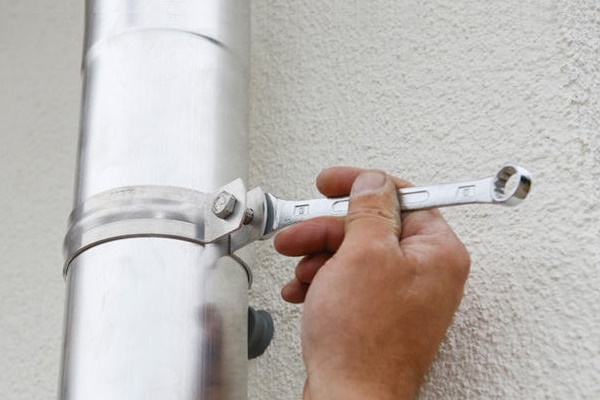

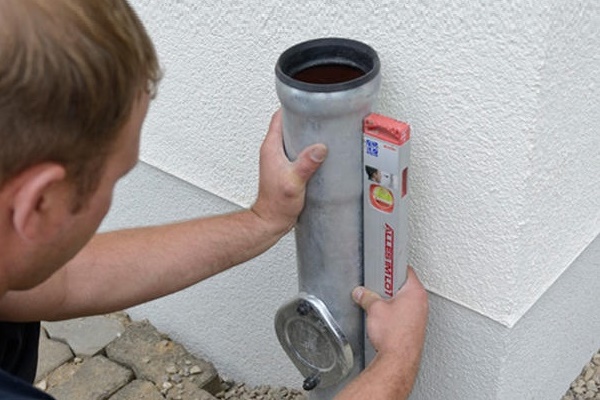

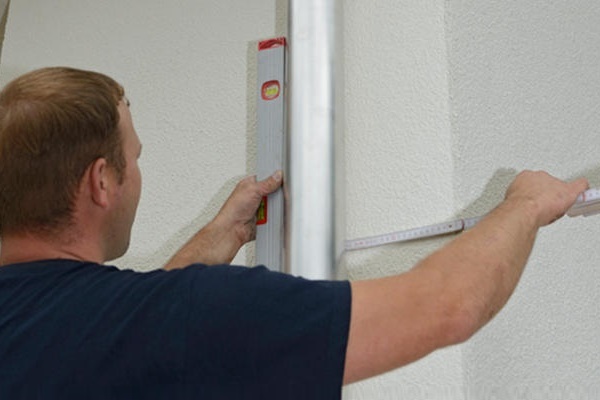

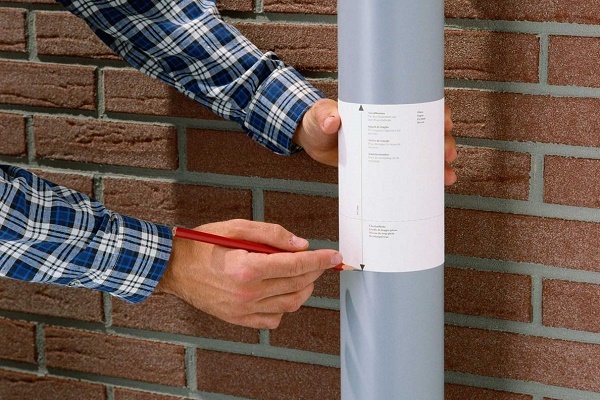

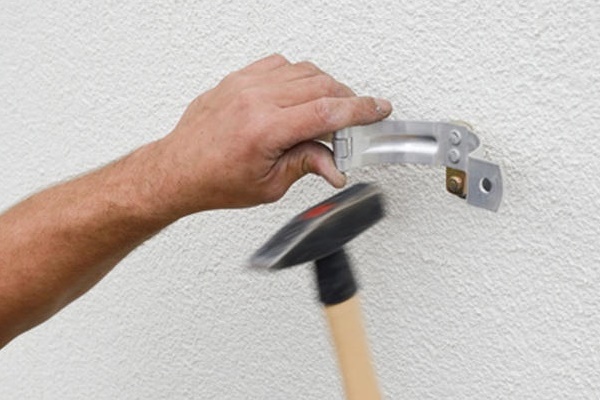

За възможността за фиксиране на водосточния стояк се отбелязват точките за разполагане на скобите. Най-долната точка трябва да се намира непосредствено над отвода. Скобите на стояка се затягат не твърде плътно, така че тръбата в момента на линейното разширение да може леко да се измества нагоре или надолу.

За да може водата да се стича безпрепятствено от покрива през студеното време на годината, водостоците се оборудват със система за отопление. А как да направите това, прочетете в този материал.

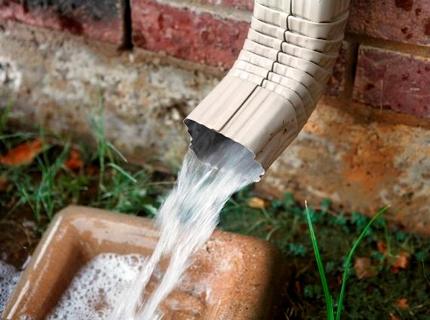

Планирайки да извършите отвеждане на вода върху отмостката, долният край на тръбата трябва да се оборудва с коляно, което има изнесена част, разположена под ъгъл от 45°

Изводи и полезно видео по темата

Съветите на професионалните монтажници винаги ще ви бъдат полезни, ако решите сами да монтирате водосточна система на покрива.

Съвети за организация на водоотвеждането:

Пример за сглобяване и закрепване на елементи:

Да проектирате и монтирате отвод с помощта на съвременна модулна система е по силите на всеки собственик. Главното е да имате минимални строителни умения и да не се страхувате от височина.
