Как да монтирате фанова тръба: поетапни инструкции и разбор на типични грешки

Изграждането на вентилация на независима или централизирана система за отвеждане на отпадъчни води е невъзможно без инсталиране на специален фанов отклоняващ елемент. Елементът блокира връщащия поток на газове в санитарните помещения, като служи като свързващ компонент между септичната яма и атмосферата.

Технологията за инсталиране на стояка е доста проста. Но преди да пристъпите към работа, трябва да се запознаете с принципа на действие на вентилационния отвеждащ елемент и да разберете как правилно се монтира фановата тръба в къщата. Отговорите на тези въпроси са подробно изложени в статията.

Принцип на работа на фановата тръба

Фановата тръба представлява конструктивен елемент, който свързва тръбопровода със специално изграден вентилационен канал. Нейното основно предназначение е да отвежда газовете и миризмите, които се разпространяват от канализацията.

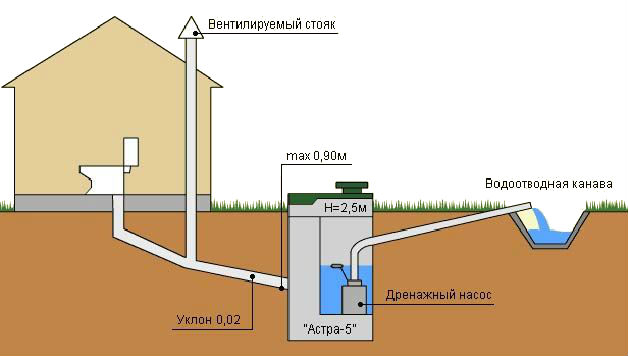

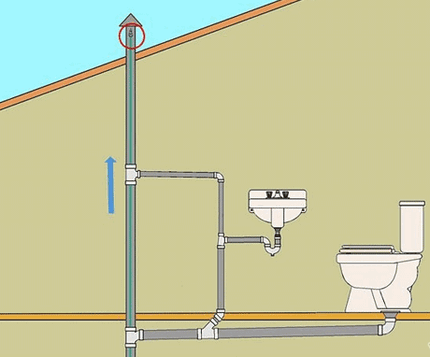

Наличието на вентилационен стояк в системата гарантира липсата на неприятни силни звуци в жилищните помещения, които възникват в момента на пускане на водата, и на «ароматите» на канализационните отпадъци (+)

Дължината и формата на този елемент могат да бъдат произволни. Срещат се модели с вертикално и хоризонтално изпълнение, скосени под прав или остър ъгъл.

Принципът на функциониране на фановата тръба е прост. Отпадъчните води, попадайки във вертикалния стояк, създават в кухината на тръбопровода разреждане. То може частично да се компенсира от водата, която изпълнява ролята на хидрозатвор в сифоните на инсталираната санитарна техника.

Но ако вертикално инсталираният стояк има голяма дължина и при това в някакъв момент се извършва едновременно мощен изпуск на отработена течност, то в канализационната тръба възниква вакуум.

Формираният бутало от течност с цялата си сила и характерен «цмокан» звук в един момент разкъсва и пробива хидрозатворите на санитарната техника, като при това изпразва сифоните.

В резултат на това водата напълно се изсмуква от всички хидрозатвори. И затова не остават пречки за канализационните «аромати». Благодарение на това те бързо се разпространяват из цялата сграда.

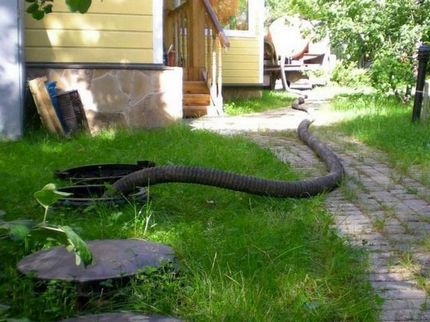

Такъв ефект се проявява и при бързо изпомпване на съдържанието на изгребната яма или септичната яма във цистерната на асинизаторския автомобил с помощта на фекална помпа.

Проблемът е, че неприятното «благоухание» в жилищните стаи не е единственият проблем. Естественият процес на разлагане на фекалии е съпроводен с отделяне на вредни за обитателите газове: метан и сероводород.

Ако системата е оборудвана с вентилационен щранг, в момента на «вброс» не настъпват такива последици, тъй като създаваното в колектора разреждане просто не успява да пробие хидрозатворите в сифоните.

Това се предотвратява от потоци атмосферен въздух, които едновременно с възникването на разреждане се засмукват в системата, блокирайки проникването на газове в помещението при източване и изпомпване на септик.

Условия за инсталиране на фановия стояк

Съгласно действащите строителни норми 2.04.01-85*, и по-специално раздел „Вътрешен водопровод и канализация на сгради“, такъв елемент като фановата тръба се монтира задължително в следните случаи:

1. В едноетажни сгради, ако в тях са предвидени басейни и други съоръжения, които могат да изхвърлят еднократни порции от големи обеми отпадъчни води.
2. При оборудване на канализационни щрангове, сглобени от тръби с диаметър 50 мм.
3. В нискоетажни къщи, при условие че всеки от етажите е оборудван с водоснабдителна и отвеждаща система.

Да се определи дали е необходим монтаж на вентилационен щранг за конкретни условия, най-лесно е като се ориентираме по максималния обем на еднократна порция отпадъчни води.

Монтаж на вентилационен щранг е необходим, ако потокът от отпадъчни води може дори за кратък период от време напълно да блокира проходимостта на вертикално монтирания щранг.

В многоетажни сгради, където до всеки етаж и всеки апартамент са изведени комуникации, монтажът на вентилационен щранг е задължително условие. Щрангът в този случай се извежда на покрива на сградата.

Особености при провеждане на монтажните дейности

Технологията за изграждане на вентилационен щранг е доста проста. Работата по инсталирането му може да извърши дори начинаещ майстор.

Избор на необходимите материали

Трите ключови елемента на вентилационната система са фановата тръба, клапанът и хидрозатворът на канализацията. Равенството на наляганията в системата осигурява всеки от тях.

Сифоните с воден затвор се монтират още на етапа на монтаж на вътрешнодомовите санитарни прибори.

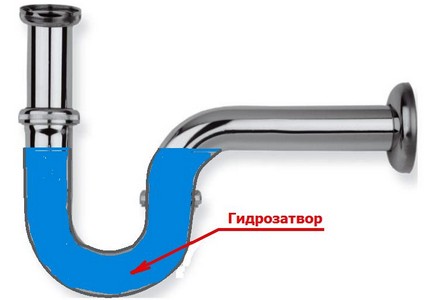

Сифоните функционират по принципа на свързаните съдове, при който в момента на изтичане на течност в кухината на един съд, вторият се препълва и отвежда водата в канализационната тръба.

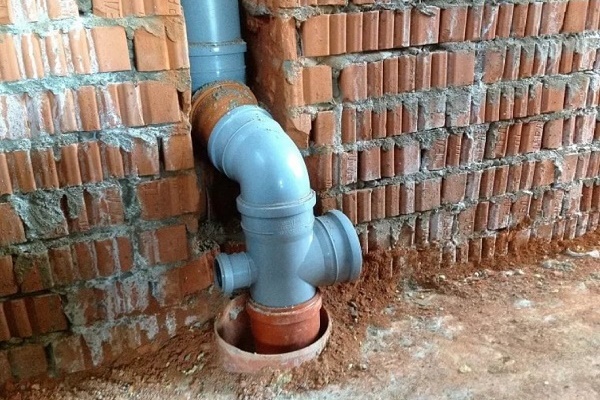

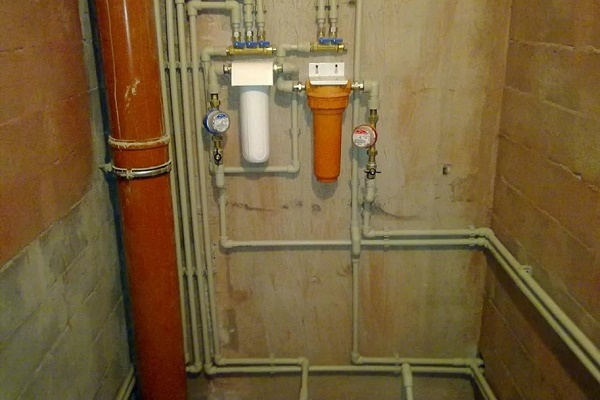

Фановият щранг служи като продължение на канализационния тръбопровод. И за неговото обустройство може да се използват тръбите, използвани при сглобяването на основната система.

За монтаж на вентилационния канал е най-добре да се изберат пластмасови тръби. Те не замръзват, не са подложени на разрушителното въздействие на влагата и са устойчиви на корозия.

Полимерните изделия при обустройството на канализационната система са изгодни и с това, че поради гладкостта на стените не произвеждат шум при преминаването на отпадъците по тръбопровода.

Когато определяте размера на фановата тръба, трябва да се ръководите от правилото, че пропускателната способност на тръба 50 е почти 16 пъти по-малка от тази на тръба 110. Използвайки тръби с диаметър 50 мм, Вие ще получите не ефективна вентилационна система, а безполезен набор от свързващи тръби.

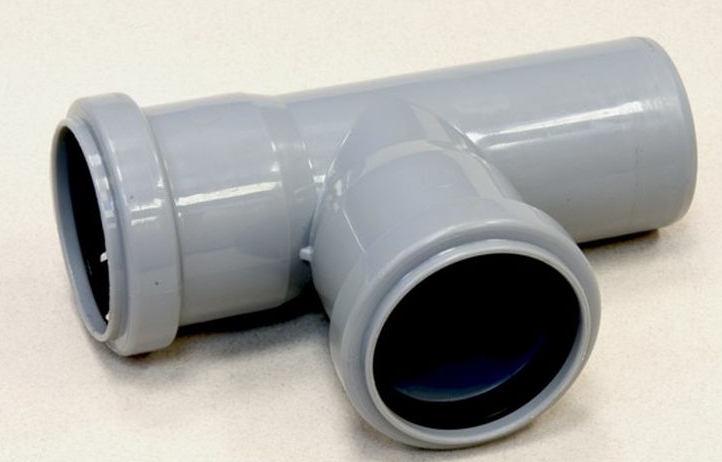

За свързване на фановата тръба най-често се избират полимерни изделия с диаметър 110 мм, така че сечението на елементите да съвпада с диаметъра на изграждания канализационен щранг.

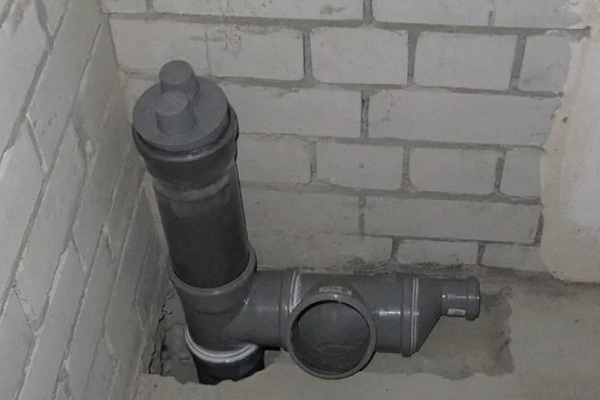

Независимо от изпълнението и разположението, всяка фанова тръба се оборудва с възвратен клапан. В крайна сметка, дори ако тръбопроводът първоначално е положен правилно, поради недостатъчно надеждно фиксиране на тръбите по стените и под действие на естествения процес на слягане на сградата, неговият наклон може да се промени.

При неизправна работа на вентилацията, въздухът в канализационния отток ще постъпва от най-близкия санитарен прибор. Най-често това е елементът от санитарния фаянс с най-малък воден затвор.

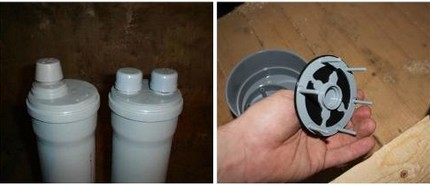

Всеки клапан е оборудван с приемателни и изпускателни патрубки. В кухината на устройството е разположена топка, пълна с въздух. В момента на създаване на разреждане, тя натиска мембраната, която напълно затваря камерата. Благодарение на това газовете просто не могат да попаднат в кухината на тръбата.

Основното предназначение на възвратния клапан е да коригира ситуацията, като блокира постъпването на газове в случай, че полагането на колектора е извършено с неправилен наклон.

Освен основната функция, възвратният клапан помага за решаването на две ключови задачи:

• пречи на връщането на отпадъчни води към санитарните прибори;
• предпазва системата от попадане на едри механични примеси и от проникване на гризачи през системата.

Но за да може въздушният клапан да се справя със задачата, възложена му, той трябва да се разполага само в помещения, в които постоянно се наблюдава температура над нулата.

Общи препоръки за инсталиране

Основното правило при изграждането на системата е, че началната точка се разполага в отопляемата част на сградата, където по всяко време на годината има положителна температура, а крайната – в студената.

Такова решение позволява да се осигури необходимата температурна разлика, която създава условия за непрекъснато отвеждане на «ароматите» извън сградата.

Наружният участък на отвеждащата тръба трябва да се разполага на място, където отделяните канализационни миризми могат безпрепятствено да се разсейват във въздуха

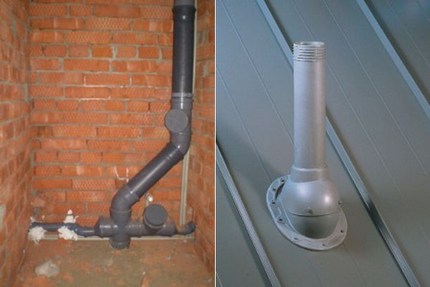

Вертикалният стояк трябва да се извежда директно на покрива на сградата. Таванското помещение не е подходящо за тази цел, тъй като тягата ще бъде слаба и таванът ще се напълни с миризми.

При монтиране на фаната тръба е важно да се спазват редица основни принципи:

1. Извеждането на стояка, оборудван с фана тръба, трябва да се разполага отделно. Съгласно точка 17.19 от строителните норми, то не може да се организира съвместно с печен димоотвод или вентилационна система.
2. При извеждане на конструктивния елемент на скатен покрив, той се разполага на височина 500 mm, като се поставя възможно най-близо до билото. Ако покривът е плосък и освен това не е използваем, то височината на изпускателната част трябва да бъде 300 mm.
3. Отдалечеността на монтираната над покрива фана тръба по хоризонталната равнина спрямо балконите и отварящите се прозорци в къщата трябва да бъде около 4 метра.
4. Не трябва да се разполага изпускателната тръба под корниза. При такова разположение тягата намалява.

В случай че покривът активно се използва и на него са разположени други обекти, то височината на извеждане на стояка трябва да бъде най-малко 3 метра. При условие че каналът е оборудван в сборна вентилационна шахта, той се разполага, като се спазва разстояние от 100 mm от ръба.

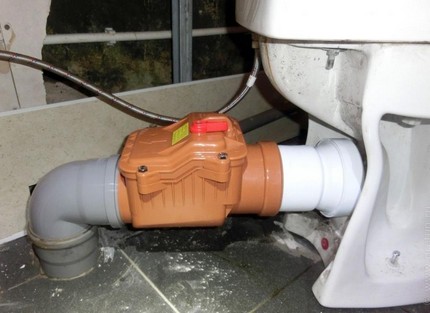

Ако вентилационният стояк е разположен далеч от тоалетната, то на самия санитарен уред се препоръчва допълнително да се постави вакуумен клапан

В рамките на една фана тръба могат да се обединяват едновременно няколко стояка. Но във всеки случай, тъй като при такова разположение вентилацията не е принудителна, а гравитационна, е желателно да се избягват завои и различно рода стеснения на тръбопровода. Тяхното наличие може да създава нежелателно съпротивление на въздушните потоци.

Ако изпускателната част е незначително изместена спрямо стояка, свързването на конструктивните елементи може да се осъществи с гофриран пластмасов маркуч.

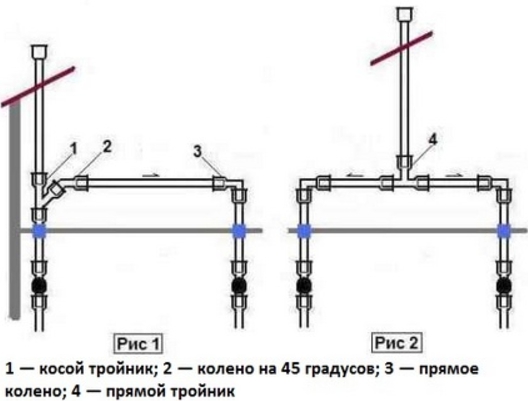

Два варианта на използваните начини за свързване на няколко стояка в обща фана тръба: последователен под формата на шлейф и паралелен под формата на две самостоятелни системи за отвеждане (+)

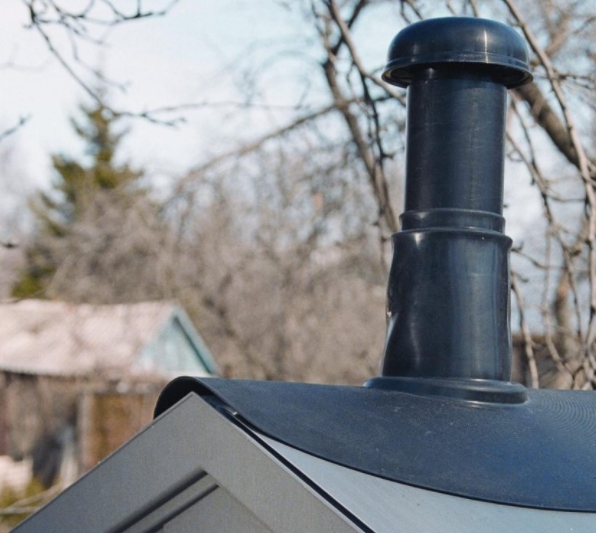

При оборудване на покрива на оборудван с фанова тръба щранг, не е необходимо да се изграждат спомагателни изпускателни устройства като флюгарка или дефлектор, както и защитни „гъбички“. Този момент е ясно описан в точка 18.18 на действащия СНиП.

Използването на тези приспособления може, напротив, да има обратен ефект: образуваният при понижаване на температурата на околната среда кондензат ще замръзне и ще запуши изходните отвори. Монтирането на вентилационен дефлектор ще бъде целесъобразно само в ситуация, ако сградата се намира в район с топъл климат.

Как да свържете обратен клапан

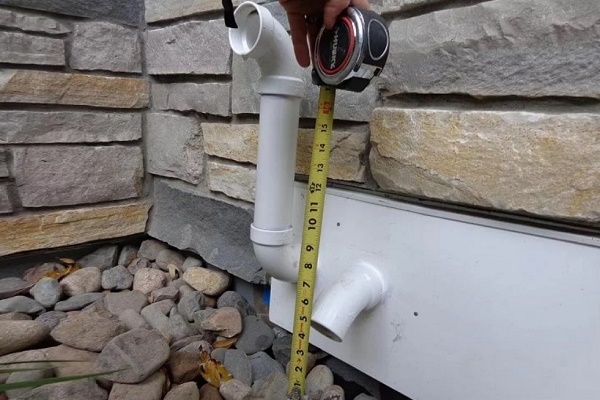

Свързването на фановата тръба се осъществява в предварително оборудван вентилационен канал. В случай, че вентилационната схема предполага наличие на твърде малък брой отвеждащи щрангове, то фановата тръба може да се изведе отделно и през най-близката стена, като отвеждащият елемент се разположи хоризонтално в горната ѝ част.

За целта тя се вкарва през стенен отвор, като се извежда извън сградата на разстояние от 30-40 см.

Вентилационният клапан се монтира в свободния край на тръбата или в раструба. Основното е участъкът от тръбата, на който ще бъде монтиран клапанът, да се намира над най-високата точка на водоотвеждането от санитарното оборудване.

Възвратният клапан може да се монтира по два начина, като се поставя вътре във фановата тръба или отвън, и се разполага както в хоризонтална, така и в вертикална равнина.

При вътрешно разположение на елемента е необходимо да се почисти участъкът от тръбата, където ще се монтира клапанът, и да се обработи с обезмаслител.

Вътре в тръбата се вдълбочава специална вложка, която може да се закупи във всеки строителен магазин. Клапанът се вдълбочава във вложката, като се поставя в обратна посока на движението на оттока. Той се разполага по такъв начин, че клапите на устройството да се извиват към страната на санитарното оборудване.

Подробна технология за монтаж на възвратен клапан за канализация е описана в тази статия.

При монтаж на фанова тръба с напречно сечение 110 мм, свързването на възвратния клапан се извършва с помощта на адаптер.

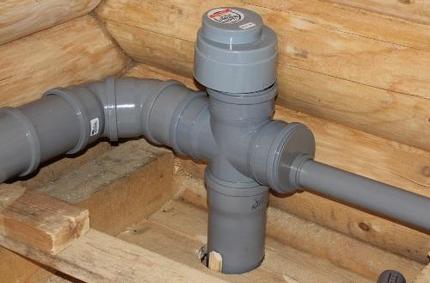

Един от начините за инсталиране на възвратния клапан в кухината на фановата тръба с последващо свързване на същата с канализационните отвеждания на системата

Важен момент: всички операции по монтажа на фановата тръба трябва да се извършват върху сухи повърхности. На етапа на фиксиране на възвратния клапан не бива да се използват силиконови уплътнители и всякакъв вид смазки.

Типични грешки при монтажа

Най-често ситуацията с образуване на вакуум в системата възниква, когато при нейното изграждане се използват тръби с различен диаметър. Например: тоалетната чиния е свързана към тръба с диаметър 110 мм, ваната към тръбопровод с диаметър 50 мм, а отворът на източния резервоар – с диаметър 70 мм.

Малоприятни зловония в санитарните възли често се появяват, когато санитарните уреди са оборудвани със сифони с недостатъчен обем. Това се получава, защото при нередовно ползване на уредите в сифоните изсъхват остатъците от вода, премахвайки хидрозатвора и отваряйки свободен достъп за разпространение на „ароматите“.

При избора на място за разполагане на вентилационната фанова тръба много хора допускат грешка, като я поставят под стрехата на покрива. Това води до това, че през зимния период свличащият се и падащ от покрива сняг поврежда отводящата конструкция.

За да не замръзва образуващият се вътре във вентилационния канал кондензат при минусови температури, конструкцията трябва да бъде топлоизолирана.

Изводи и полезно видео по темата

Как да проектираме и изградим фанова тръба:

Как правилно да изведем стояка през покрива:

Правилно изчислявайки размерите на фановата тръба и извършвайки монтажа ѝ с спазване на всички правила за монтаж, може почти напълно да се елиминира възможността за натрупване и вероятността за проникване на канализационни газове в къщата. И тогава проблеми с експлоатацията на канализационната система със сигурност няма да възникнат.

Имате ли практически умения по монтажа на вентилационна фанова тръба? Споделете натрупаните знания или задавайте въпроси по темата – блокът за връзка е разположен по-долу.
