Вентилация на канализацията в частен дом: схеми и правила за проектиране

Частните домове, построени съобразно съвременни проекти, по правило са оборудвани с канализационна система. Тази система е призвана да изпълнява важна роля – коренно да подобрява санитарно-епидемиологичната обстановка вътре в помещенията. Същевременно, в рамките на реализацията на подобни проекти е желателна и вентилация на канализацията в частния дом.

Именно проектите с вентилация на канализационни системи гарантират пълен комфорт на жилището и допринасят за нормалната работа на линиите за битово-фекални отпадъци. Кои схеми за вентилация са най-ефективни и как да ги реализирате в частен дом – точно за това ще говорим в нашата статия.

Също така ще разгледаме особеностите на монтажа на съставните елементи на канализационната вентилация, като обърнем внимание на нормите и правилата, които трябва да се спазват при това.

Устройство на канализацията на частен дом

Частните жилищни сгради, за разлика от общинските жилища, имат индивидуални особености. Ето защо схемата на канализацията на частен дом не винаги може да се сравни с типовите общински проекти. Могат да се заимстват само отделни решения.

Градската общинска недвижима собственост задължително е оборудвана с вътрешна канализация с вентилация. Проектите за частно жилищно строителство обаче често изключват такъв подход.

В резултат на това се нарушава важна функция на експлоатацията на канализацията – блокиране на излизането на канализационни изпарения във вътрешната част на помещенията.

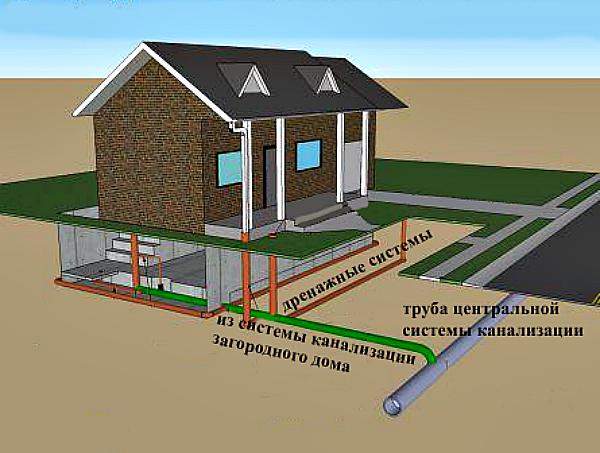

Проектите за съвременно жилище в частния сектор се стараят по възможност да се реализират с включване на битовата канализация към централизиран колектор. Автономните схеми обаче са преобладаващи в частните домове.

Въпросът за вентилацията на канализационните мрежи се разглежда, като правило, по отношение на вътрешните комуникации. Тук се отнасят всички линии за отпадъци, монтирани директно вътре в сградите.

При това, въз основа на класификацията на събираните отпадъчни води, канализационните системи се подразделят на три типа:

• битови (домакинско-фекални);
• дъждовни (ливни);
• производствени (промишлени).

Битовите стопанско-фекални комуникации, от своя страна, се делят на централизирани и автономни системи. Много проекти на частни къщи са изпълнени и се изпълняват за автономен тип.

Всъщност на съвременния етап на строеж на частна жилищна недвижимост нейните собственици все по-често се опитват да свържат домашната канализация към централизирани линии. Препоръчваме ви да се запознаете с всички схеми на локалната канализация на селска къща, популярни сред потребителите.

Вътрешните битови комуникации традиционно включват следните санитарни уреди:

• мивки и вани;
• тоалетни чинии, писоари и бидета;
• душ кабини.

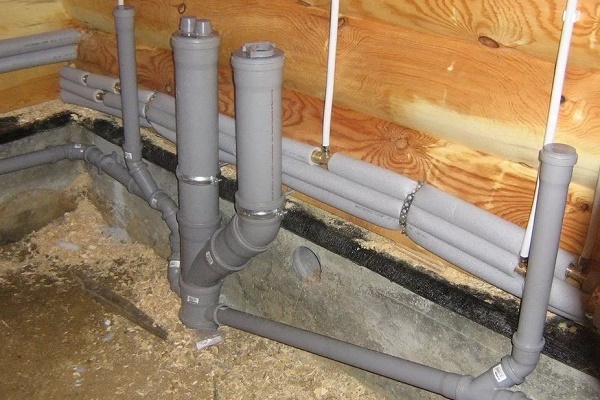

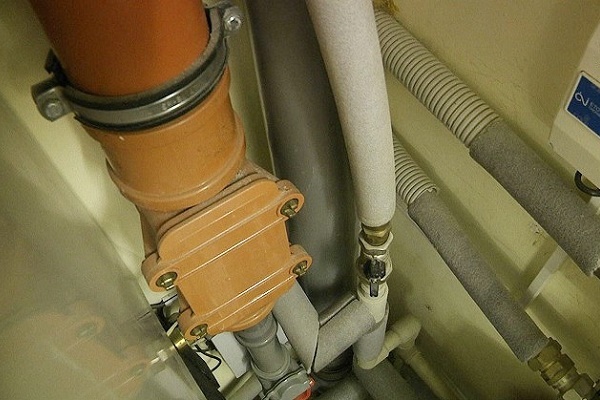

Целият този набор се обединява от система от тръбопроводи, в която също влизат вентилационни щрангове, колектори, водопроводи, обратни клапи и други компоненти, предназначени да осигуряват пълноценната функционалност на вътрешната канализация.

Защо е необходима вентилация на канализацията?

Съгласно съществуващите нормативи по строителство, нискоетажна (до 2 етажа) частна недвижимост се допуска да се експлоатира без оборудване на канализационната система с фанова тръба.

Обусловено е това допускане с малкия брой хора (потребители), живеещи в малки частни къщи, а следователно и относително слабо натоварване на санитарната магистрала.

Така изглежда крайната част на конструкцията на фанов тръбопровод, изведен извън покрива на жилищна сграда. Основният щранг обикновено завършва на нивото на тавана и се свързва с крайната част посредством гофрирана тръба с подходящ диаметър.

Фановата тръба е конструкция, сглобена от стандартни водопроводни тръби и монтирана като вертикален щранг с изход на ниво над хоризонта на покрива. Предназначението на такова съоръжение е да създаде връзка (вентилация) между вътрешната атмосфера на канализационните комуникации и атмосферата на външната среда.

Благодарение на такава връзка се компенсира разликата в наляганията, възникваща в процеса на изтичане на голяма маса отпадъчни води. Освен това вентилационният щранг изключва образуването на застой на газове в линията.

Необходимостта от извеждане на вентилационния щранг става очевидна, ако изчисленията показват, че едновременният отток от няколко санитарни прибора може да прекъсне сечението на основната канализационна тръба.

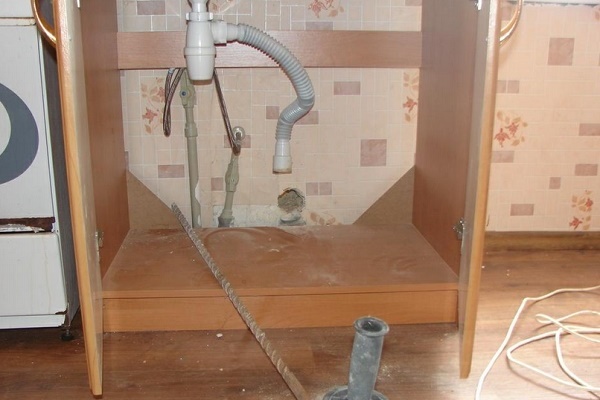

Такава ситуация води до „срив“ на хидравличните затвори (отнасяне на вода от сифоните на мивки, вани и т.н.). В резултат на това през освободеното пространство в помещението започват да проникват неприятни миризми.

Вярно е, че за възстановяване на хидрозатворите е достатъчно за кратко време да се включи пролив на вода на санитарните прибори.

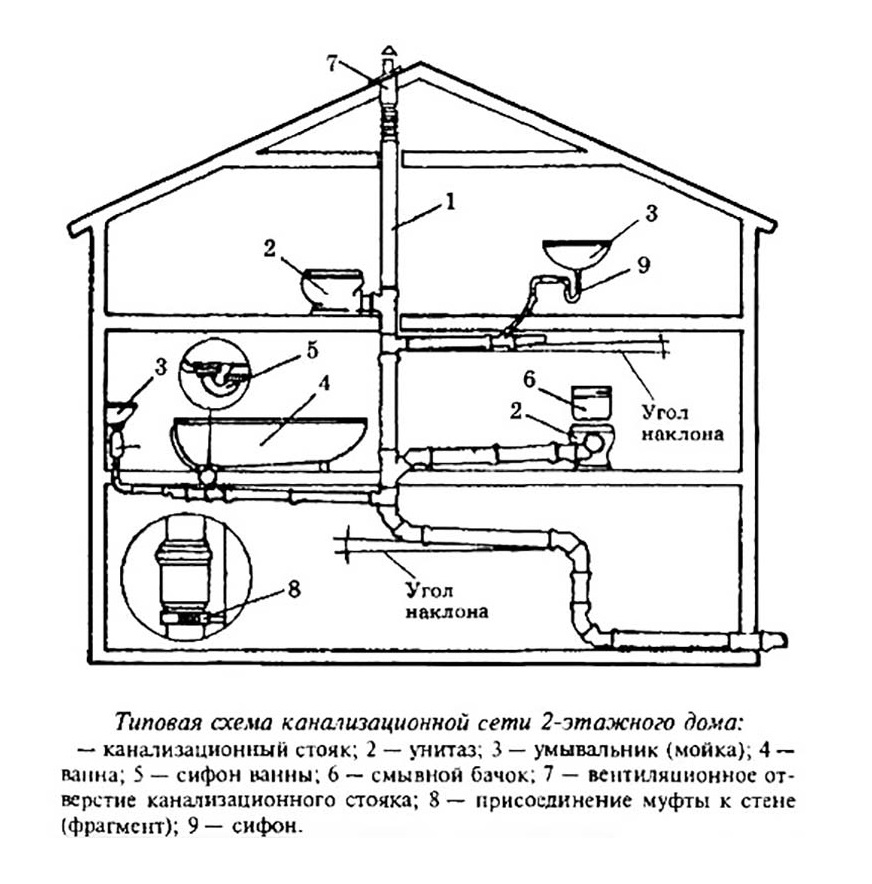

Стандартна схема на разпределение на канализационната система в частна двуетажна къща с вентилационен щранг. Обикновено се прилага в проекти за частно жилищно строителство, предназначени за изграждане на два или повече етажа.

За комуникациите на малка частна къща такова развитие на събитията обикновено не заплашва. Въпреки това се препоръчва да не се отказвате от изграждане на канализационна вентилация за по-голяма надеждност и спокойствие за личния комфорт.

Внедряването на фанов тръбопровод в схемата на канализация изключва „срив“ на хидравличните затвори, осигурява баланс на въздушните потоци и вентилация вътре в комуникациите.

Задължително приложение на вентилационния щранг:

• в частни къщи с повече от два етажа с разположение на тоалетни и бани на всеки етаж;
• когато размерът на сечението на тръбопроводите, отклоненията и щранговете на канализационната линия е по-малък от 50 мм;

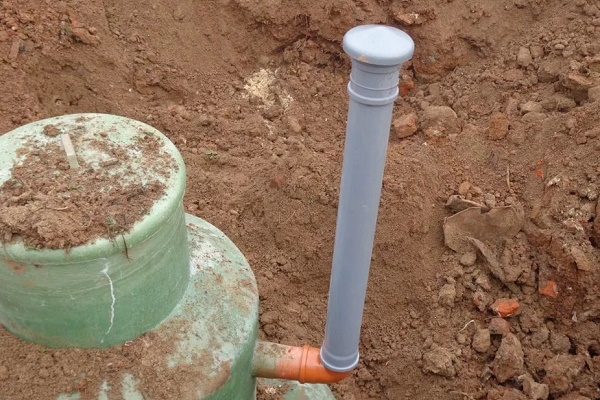

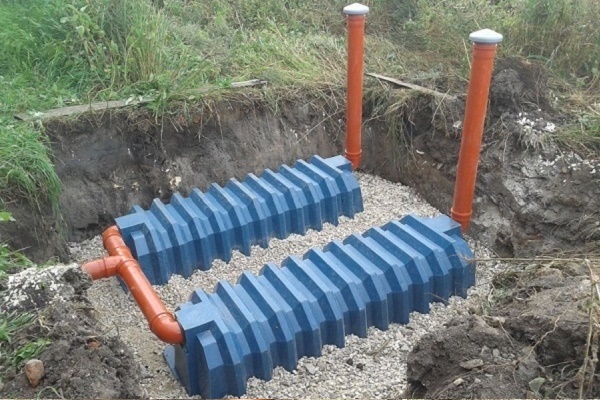

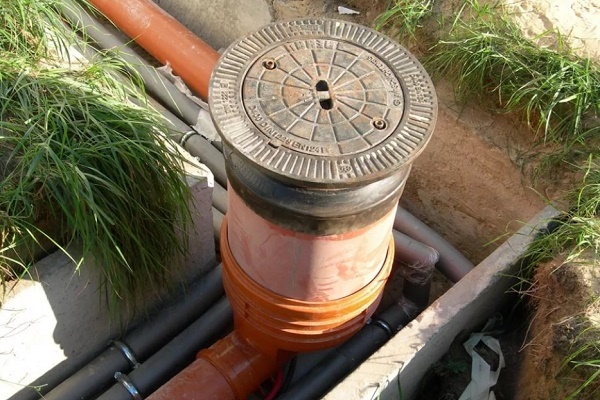

• проектът на къщата предвижда инсталиране на септична яма на прилежащата територия.

Ако проектът на къщата предвижда разполагане на басейн, свързан с общата канализация, също ще трябва да се погрижите за инсталиране на щранг.

Схеми за създаване на ефективна вентилация

Нека разгледаме основните варианти за обустройване на ефективна вентилация на канализационната система в условията на частно жилищно притежание.

Вариант #1 – монтаж на фанова тръба

Ефективността на вентилиране на канализационната система се осигурява от спазването на два основни принципа на монтаж на фановия тръбопровод. Първият принцип се основава на разликата в диаметрите на отклоняващата и главната тръба.

Диаметърът на фановия тръбопровод винаги трябва да има размер, равен или малко по-голям по отношение на размера на диаметъра на отклонението от основната канализационна линия.

Вторият принцип се състои в това, да се изведе и монтира изходът на горната крайна част на вентилационния тръбопровод в зона на свободни въздушни потоци.

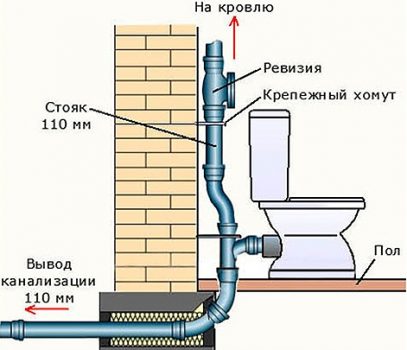

Монтажът на вентилационния стояк винаги предвижда използване на тръби с диаметър, равен на диаметъра на линията на основната канализационна магистрала или надвишаващ този размер. На фигурата е показан вариант на преход от тройник на канализационната система към фанова тръба.

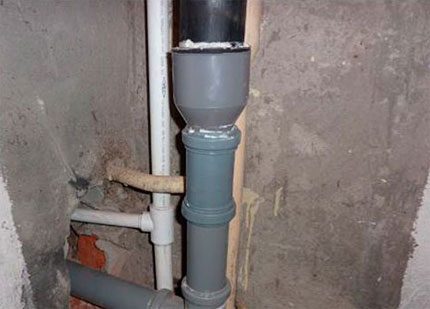

Монтажът на вентилационния стояк традиционно се извършва, като за целта се използват стандартни пластмасови тръби с диаметър 110 mm. Освен пластмаса, за сглобяване на фановата линия се прилагат и чугунени тръби. Но този вариант на строителство, като правило, е прерогатив на големи проекти.

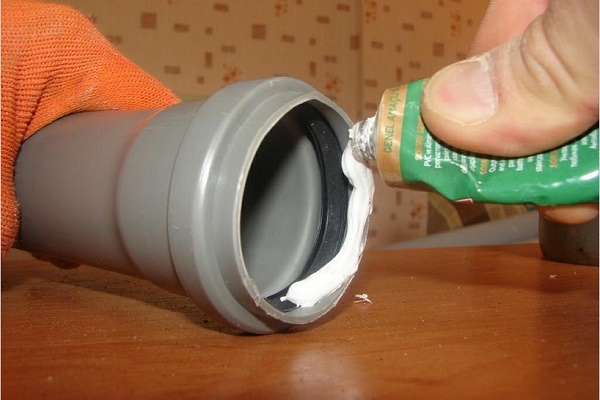

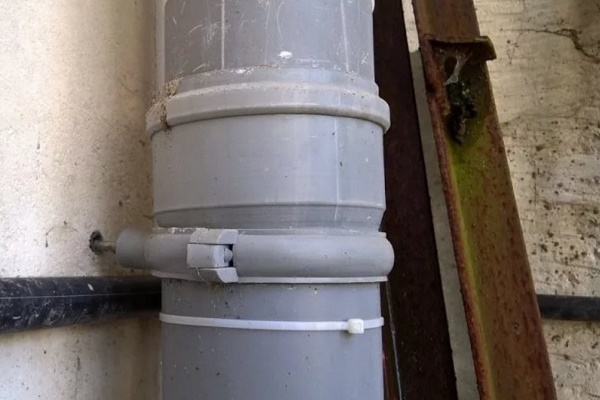

Тръбите се свързват една с друга чрез използване на гумени уплътнители. Линията на вентилацията се закрепва към стената на къщата с помощта на метални скоби, като се поставят върху повърхността на тръбите чрез гумени подложки.

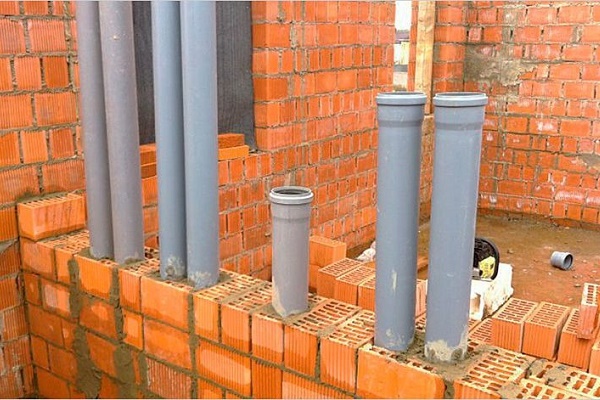

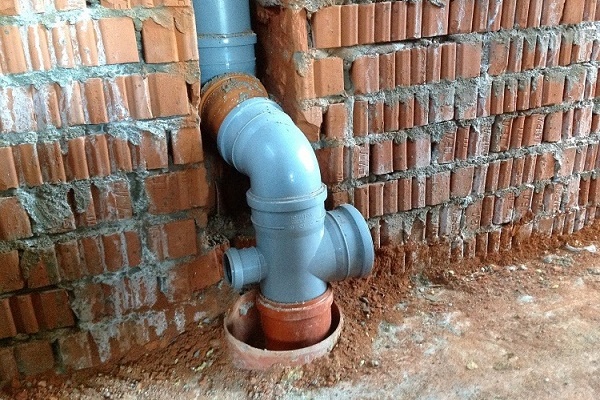

Вентилационният стояк се води от точката на свързване с канализацията, с последващо преминаване през всички етажи на частния дом, включително таванската област. Извеждането на крайната част се осъществява извън границите на покрива на строежа.

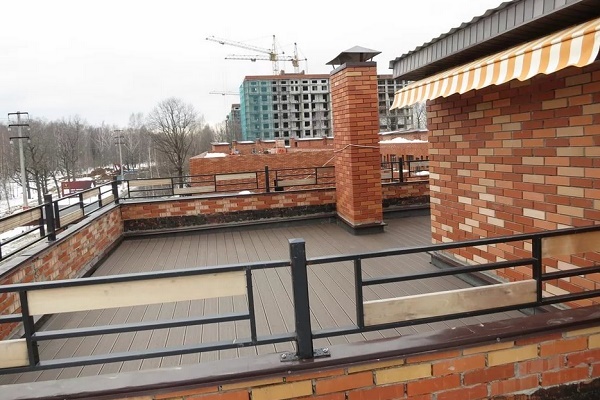

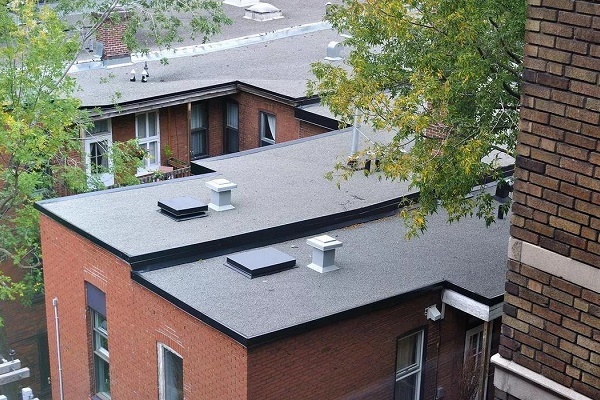

Горната точка на изведената навън вентилационна тръба трябва да се намира над хоризонта на покривното покритие не по-ниско от 300 – 700 мм. Тези стойности се препоръчват за монтаж на къщи с плоски покриви или там, където покривът е направен с лек наклон. Колкото по-стръмен е склонът на покрива, толкова по-висока се прави височината на крайната част на вентилационната тръба.

Строителните норми предвиждат също да се спазва разстоянието по височина от горната точка на близко разположените прозорци до горната точка на фановата тръба.

Тук се препоръчва да се спазват параметри не по-малки от стойности, равни на 3,5 – 4 м. Вентилацията на системата на домашната канализация се монтира като отделен възел на комуникациите.

Правилата (СНиП) не допускат съвместяване на линията на канализационната вентилация с други технически системи (димоходи, въздушни аспирации и др.).

При разработката на проекта за изграждане на вентилация на независима канализация на къща извън града трябва да се вземат предвид следните изисквания:

На нашия сайт има подробна инструкция със стъпкови снимки за монтаж на фанова тръба.

Вариант #2 – фанова тръба + тръба с накрайник

За проекти на частни къщи понякога е допустимо да се прилага схема за инсталиране на вентилационния щок на канализацията, при която горният край на тръбопровода остава в областта на таванското помещение.

Но в този вариант таванското помещение трябва да има конструкция на активно вентилирано помещение, което за проектите на частното жилищно строителство е рядкост. Затова актуална остава схемата с прокарване на вентилационната тръба на канализацията през покрива на сградата.

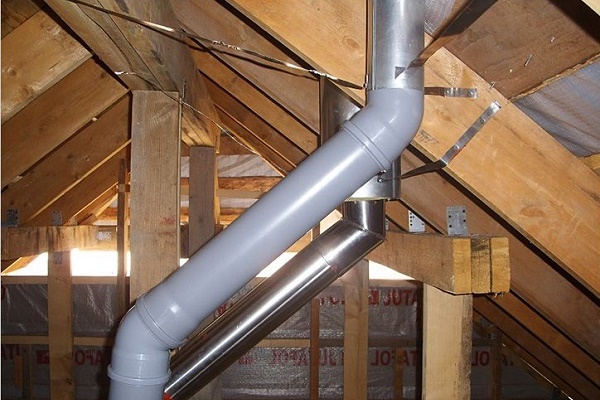

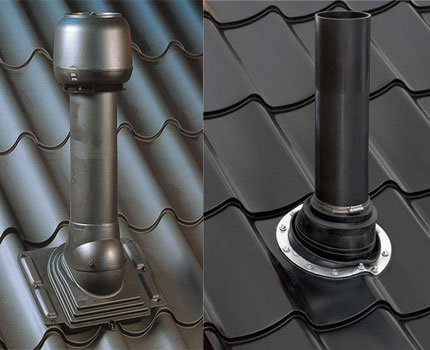

Това е една от популярните и разпространени схеми за инсталиране на крайната част на линията за вентилация на канализацията. Лека и проста реализация на решението, благодарение на използването на еластичен преходник.

Извеждането през покрива обикновено се реализира по следния план:

1. Вентилационният щок завършва на тавана.
2. На покрива се инсталира тръба-крайник.
3. Свързват се с гофра горният край на щока с долния край на крайника.

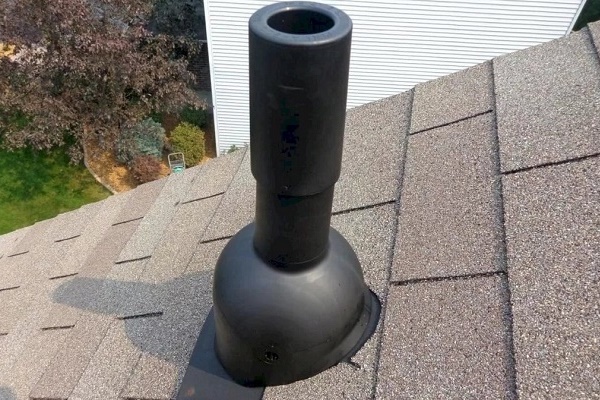

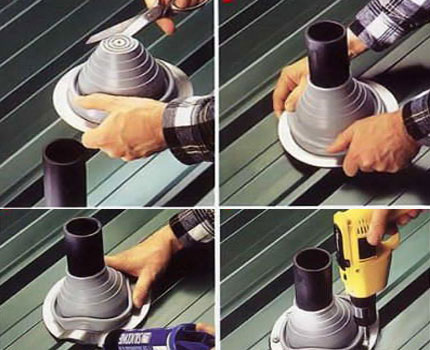

Монтажът на тръбата-крайник на покрива е удобен и лесен за изпълнение с помощта на еластичен полимерен преходник. Този здрав и издръжлив елемент има кръгла форма (има и квадратни), а благодарение на стъпаловидното изменение на диаметрите на прохода, лесно може да се приспособи към тръба с конкретно сечение.

Необходимо е само да се отреже излишната част от материала на преходника по линията на нужния диаметър.

Тръбата-крайник, оборудвана с преходник, се вкарва в проходния отвор, предварително направен на изчисленото място на покривното покритие. Долният маншет на еластичния преходник по цялата обиколка на неговото прилягане се обработва с уплътнител.

След това с помощта на метален фланец и винтове маншетът се закрепва плътно към повърхността на покрива.

С цел засилване на ефективността на естествената тяга, на горната крайна част на фановия щок допълнително се поставя дефлектор.

Вентилационен дефлектор – устройство, способно да увеличи тягата на въздуха благодарение на изразените аеродинамични свойства на конструкцията. Принципът на действие на такива устройства се основава на ефекта на Бернули, при който скоростта на движение на въздушните маси е право пропорционална на изменението на напречното сечение на канала.

За схеми на вентилация на канализацията на частни къщи често се прилагат статични (неподвижни) дефлектори. По-рядко, но също се използват ротационни (въртящи се) дефлектори.

Това на пръв поглед просто устройство играе важна роля в работата на вентилацията на домашната канализация. Според различни изчисления дефлекторът дава увеличение на тягата с 20-30%.

Вариант #3 – устройство на канализационен вентилационен изход

Ако канализационният отвод не е оборудван с хидрозатвор или действието на посоченото полезно устройство е недостатъчно, струва си да се изгради и инсталира канализационна изсмукваща тръба:

Вариант #4 – инсталиране на аерационен (вакуумен) клапан

Използването на вакуумни (аерационни) клапани като алтернатива на фаничната тръба трябва да се счита за чисто условно явление. Схемата с вакуумни клапани на собствениците на частни имоти остава да се прилага само в случай на пълна невъзможност за монтаж на вентилационен стояк.

Ниската надеждност на работата на аерационните клапани се потвърждава дори от липсата на каквато и да е информация за тези устройства в документацията на СНиП.

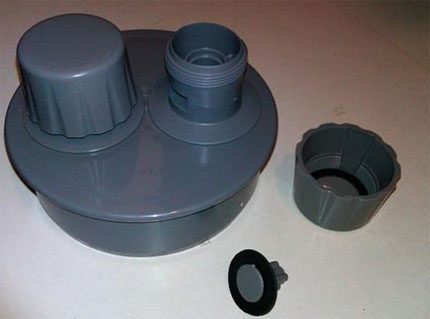

Двоен аерационен клапан за сечение на канализационна тръба 110 мм. Под отвитата глава на една от частите е открита най-простата конструкция на основата на гумено-пластмасова мембрана

Използват се вакуумни клапани изключително в канализационни системи на частни малки къщи.

Устройството на клапана е просто:

• пластмасов кръгъл корпус;
• в корпуса – проходен отвор за клапана;
• мембрана, гумено уплътнение.

Принципът на работа на устройството също е прост. Ако в канализационната тръба поради нарушаване на баланса на наляганията се създаде разредена атмосфера (вакуум), клапанът се отваря и в тръбата се засмуква въздух от помещението. Щом налягането в тръбата се изравни, клапанът се връща на мястото си.

При желание аерационният механизъм може да се направи самостоятелно. Но в продажба има фабрични продукти с работни сечения 50 и 110 мм. Те не са евтини, но са по-надеждни.

Аерационните клапани се инсталират обикновено в непосредствена близост до санитарните щрангове в горните точки на канализационната система. Най-често монтажът на клапана се прави на горния извод на тройника (кръстовината), който е монтиран на линията на извода от тоалетната.

На собствениците на частни къщи, които са избрали аерационните клапани, ще им се наложи периодично да се занимават с техническото обслужване на тези санитарни уреди.

Определен период на експлоатация на вакуумните клапани е съпроводен с натрупване на отлагания и замърсявания на мястото, където се намира уплътнението на клапана.

Херметичността на уреда се нарушава, миризмите от канализацията започват да проникват в помещението. Затова от време на време е необходимо да се извършва техническо обслужване (ТО), и тук е поредният плюс в полза на първата схема за вентилация.

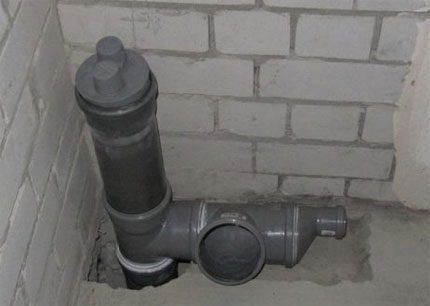

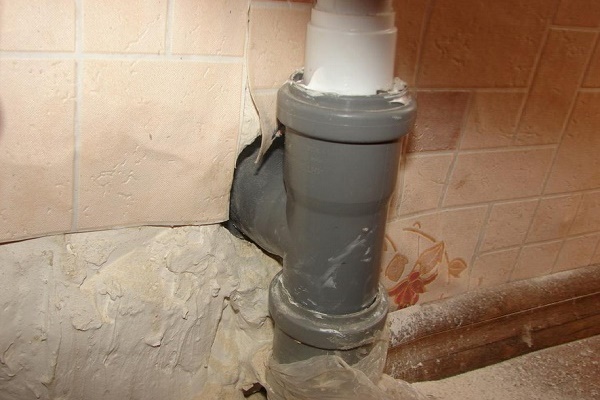

Ето как изглежда монтажът на аерационен клапан на щранг, който ще бъде разположен до тоалетната чиния в тоалетната на частна къща. Това е един от разпространените варианти на приложение, който показва напълно ефективно действие.

Друг недостатък на опростената клапанна вентилация на битова канализационна система – тя е работоспособна само при положителни температури. Тоест, ако аерационният клапан е монтиран в зона с възможно понижаване на температурата до нула градуса и под нулата, възниква риск от нарушаване на работоспособността на системата.

На нашия сайт има подробна инструкция за монтаж на вакуумен клапан върху канализацията.

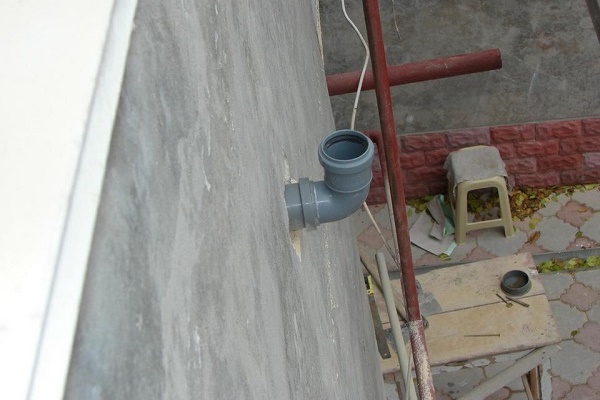

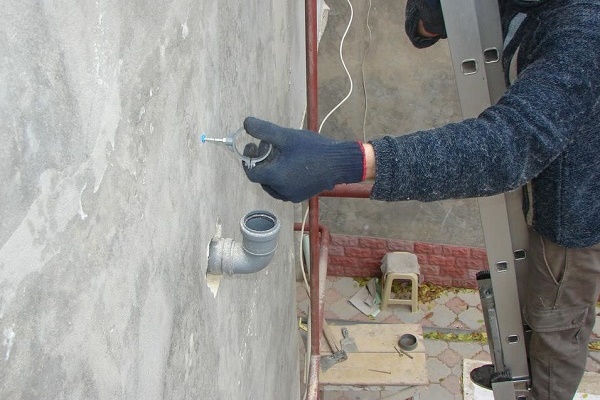

Вариант #5 – изграждане на външна вентилация на канализацията

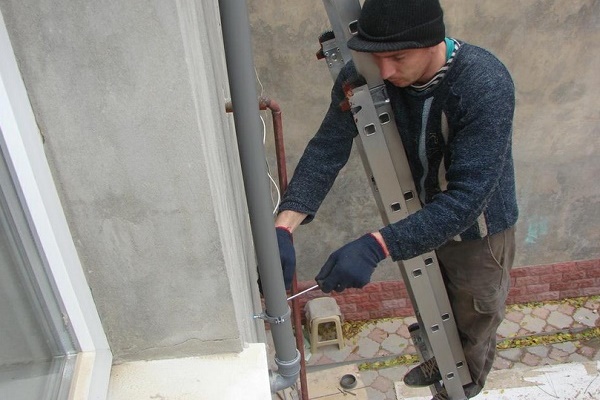

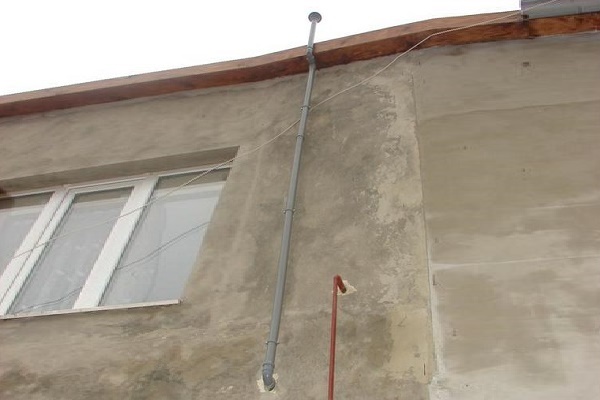

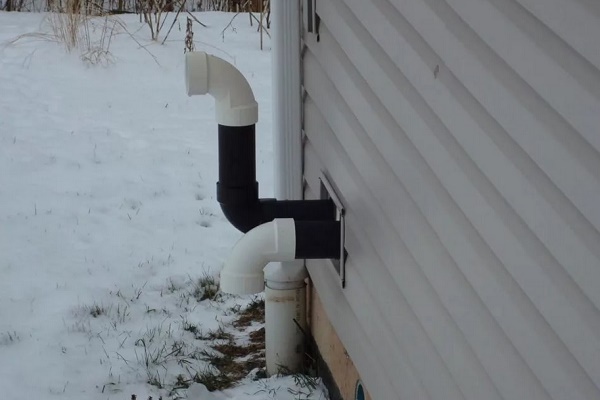

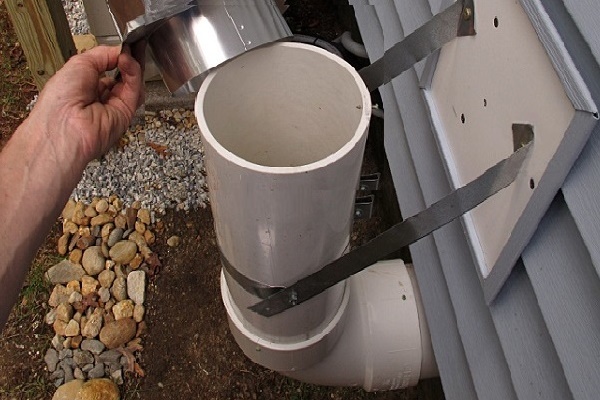

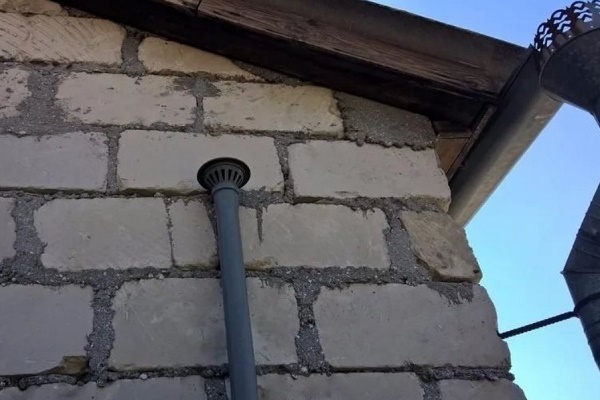

Често се среща информация за схемите на външно вентилиране на канализационната система на частни къщи. Принципът на изграждане на външната вентилация се посочва практически същият, както в случая с вътрешната схема.

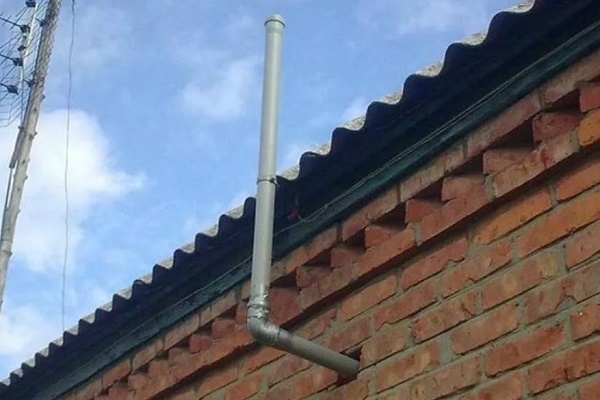

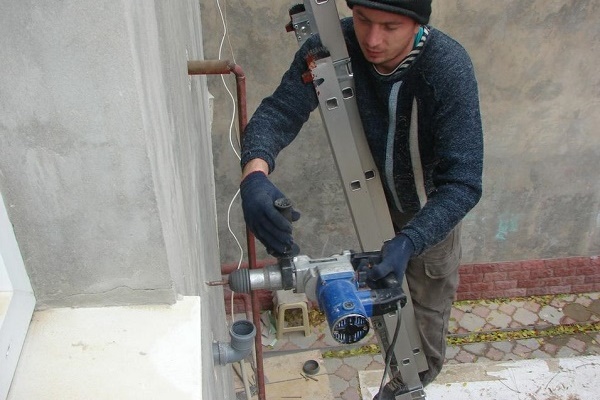

Фанов щранг за вентилация се монтира до стената на къщата и се издига над покрива. Междувременно СНиП не дава никакви препоръки по този въпрос.

Напротив, в документацията ясно се посочва, че фановите щрангове за вентилация на битова канализация трябва да се изграждат вътре в отопляеми помещения.

Сглобяване на самоделен дефлектор за фанова тръба

Не е задължително да купувате вентилационен дефлектор. Този механизъм за усилване на тягата напълно е по силите ви да направите сами.

От комплекта инструменти и материали ще са необходими следните:

• поцинкован метален лист;
• крепежни елементи (малки болтове с гайки или нитове);
• метални ножици;
• молив, линийка.

Първоначално се разчертава долната част на устройството – конусовиден разтруб. В долната част размерът на диаметъра трябва да съответства на диаметъра на вентилационния щранг, а размерът на диаметъра на горната част се увеличава с 10-15% спрямо долния размер.

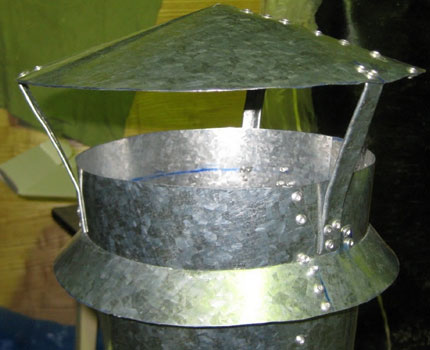

Приблизително така изглежда домашен дефлектор, направен за тръбата на вентилацията на канализацията на частен дом. Минимум инструменти и материали и почти същата ефективност на действие, както при заводските модели.

Полученият конус се закрепва с болтове или нитове, в средната част се поставя «пола», която отрязва част от въздушния поток. Към горната част на стойките се закрепва чадър.

Изводи и полезно видео по темата

По-подробно за разположението и значението на фановия щранг можете да научите от следния видеоклип:

Комфортната обстановка в дома – това е основният фактор, който подтиква да се препоръча на собствениците на частни жилищни сгради да обърнат внимание на стандартната технология за вентилация на канализация.

Да се приложи този метод или да се задоволите с опростена схема за вентилация – решават пряко собствениците на жилището. Излишните планове за строителство излизат скъпо. Истината е, че за комфорт винаги трябва да се плаща.

Замислихте ли се за инсталиране на вентилационен щранг за канализационната система на вашия дом? Може би са ви останали неизяснени въпроси след прочитането на нашата статия? Питайте за съвет – нашият инженер ще се постарае да ви помогне.

Или вече ползвате проста вентилация на канализация, направена от вас? Разкажете, каква схема сте приложили, с какви трудности се сблъскахте при проектирането и доволни ли сте от ефективността на щранга – оставете своите коментари, добавете снимки в блока под тази статия.
