Вакуумен клапан за канализация: принцип на действие + инсталиране на фанов клапан

Неприятната миризма, излизаща от канализацията, е доста често явление в нашите домове и апартаменти. Затова е важно да знаете, че съществува лесен начин да подобрите работата ѝ, без да прибягвате до основен ремонт.

Вакуумният клапан за канализация (или както още го наричат въздушен клапан, аератор, вентилационен канал, фанов клапан) позволява да се усъвършенства системата, а в някои случаи дори да се откажете от изграждането на фанов вентилационен щранг.

В нашия материал ще разкажем за устройството и предназначението на аератора, както и за това как самостоятелно да извършите монтажа му в канализационната система.

Признаци за неизправности в работата на канализацията

Нарушенията в работата на канализацията могат да бъдат установени по характерни признаци.

Такива са:

• наличие на странични звуци;
• разпространение на неприятни миризми.

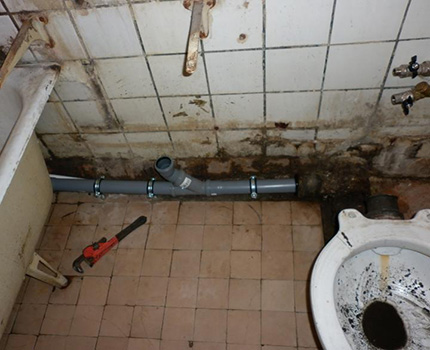

В домовете с отдавна инсталирана канализационна мрежа е необходимо на първо място да се проверят за наличие на повреди всички елементи на мрежата. Отклоненията в работата на новата система могат да свидетелстват за неправилния ѝ монтаж.

Ако при огледа се успее да се изключат такива причини за възможни повреди като пукнатини в тръбопроводите, запушвания в отточните тръби или вентилационни канали, неправилен наклон на тръбите, то причината за проблемите най-вероятно е недостатъчен приток на въздух. В такъв случай за отстраняване на неизправностите в системата ще помогне монтирането на вакуумен клапан.

Причините за неправилна работа на канализацията могат да бъдат няколко: запушване в тръбите, нарушаване на правилата за монтаж, блокиране от живущите на горните етажи на вентилационния (фанов) щранг. Понякога източникът на неприятностите може да бъде открит само от специалист.

Принцип на работа и предназначение на вакуумния клапан

В часовете на максимално отвеждане на вода и по време на изтичане на голямо количество вода в канализационната система може да се създаде въздушно разреждане и водата от хидрозатвора на сифоните се изсмуква, а миризмите, вредните газове и пари попадат в помещението.

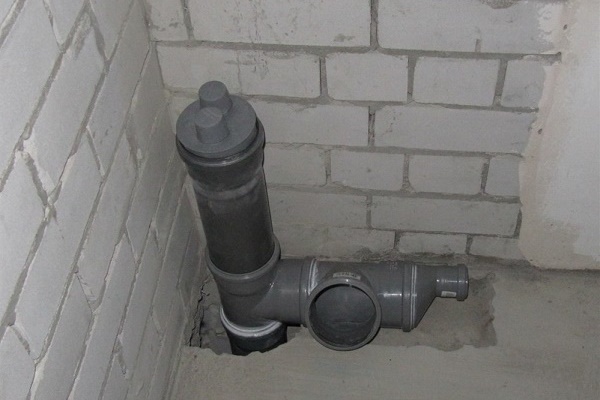

Вакуумният клапан се монтира за компенсиране на налягането в канализационната система. Той предотвратява изсмукването на вода и проникването на миризма от сифоните.

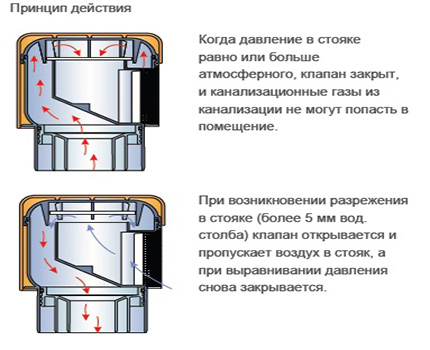

Това се случва по следния начин. Вакуумният клапан започва да работи, когато налягането в канализационната мрежа спадне. При изпускане на голям обем отпадъчна течност (например при използване на тоалетна чиния или няколко санитарни уреда) налягането в системата се разрежда и мембраната на клапана автоматично се отваря, пропускайки въздух вътре в тръбопровода, докато налягането не се изравни.

Ако канализацията не се използва, клапанът остава затворен и предотвратява проникването в помещението на пари и газове.

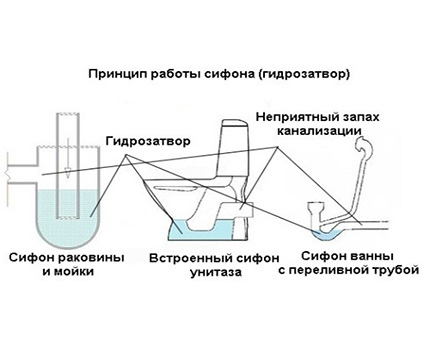

Водата, измивана в канализацията, увлича със себе си голям обем въздух. Ако вентилацията в системата е недостатъчна, това води до изтегляне на вода от хидрозатвора.

Основни области на приложение:

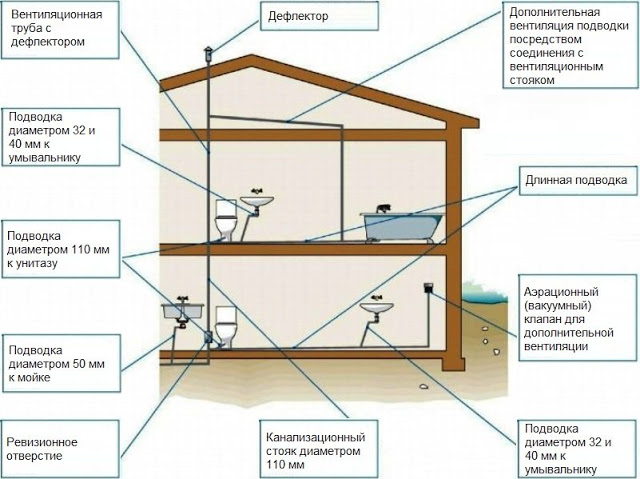

1. Невентилируеми канализационни мрежи. В системи, в които няма възможност да се присъедини към тръбопровода изпускателна част, се допуска използването на въздушен клапан. Устройството се прилага за аериране на тоалетни чинии, мивки, където оттичането на голямо количество отпадъци може да доведе до създаване на дисбаланс на налягането и изтегляне на вода от хидрозатвора.
2. Дълги хоризонтални канализационни мрежи с голям брой санитарни точки и голяма вероятност от залпово изпускане на отпадъчни води. Например, в обществени тоалетни. В такива места, за да се избегне скъсване на хидравличния затвор, на всеки три санитарни точки се монтира аератор.
3. Системи, в които санитарното оборудване е разположено далеч от щранга, а произведението на наклона на канализационната тръба (изразено в мм/м) надвишава стойността на височината на хидравличния затвор.

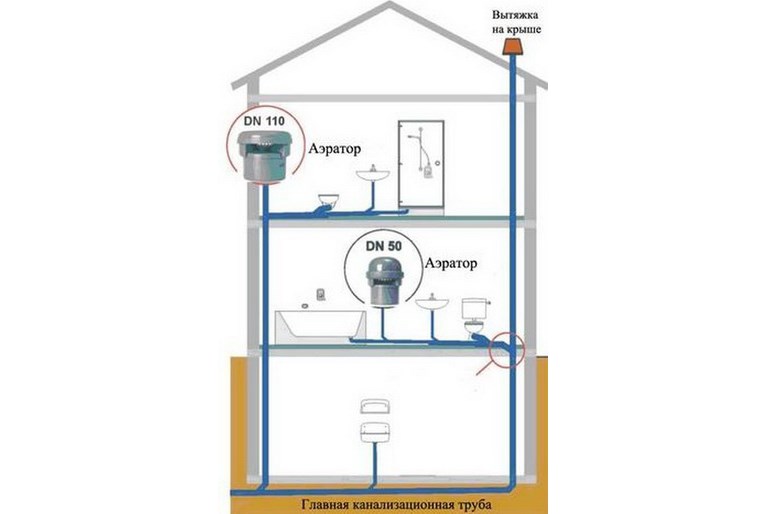

Вакуумният клапан (аератор) позволява да се спестят материали и средства при изграждането на инженерни мрежи в ниски сгради, като се откаже от инсталирането на вентилационна тръба.

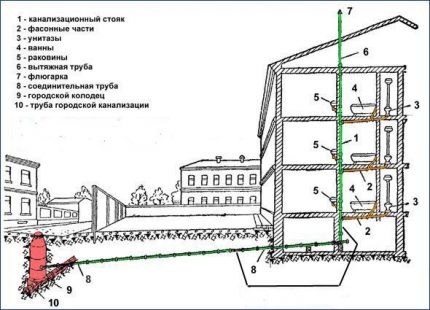

В многоетажни сгради той може да се използва само като допълнително оборудване, използвано за оптимизиране на работата на канализацията.

Вентилационният клапан е устроен така, че той впуска въздух, когато е необходимо, без да изпуска газовете и миризмите от канализацията

За и против използването на вентилационен клапан

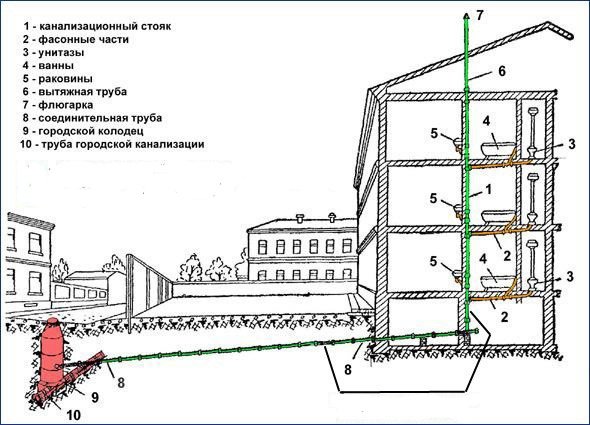

За да не попадат газовете, парите и миризмите от тръбопроводната система в дома, се предвижда вентилация, която ще допринесе за извеждането им от системата.

Принципът на вентилиране се основава на притока на въздух от вентилационната тръба на септичната яма, преминаването на въздушни потоци през външни и вътрешни канализационни мрежи и излизането им през вентилационен канал, изведен на покрива.

Така въздухът, преминавайки през септичната яма и канализационната система, увлича със себе си всички миризми, излиза заедно с тях през вентилационния щранг в покрива и след това се разсейва. В случай на липса на вентилационна система неприятната миризма и летливите вещества от септичната яма и тръбите могат да попаднат в помещението през скъсани хидравлични затвори.

Наличието на вентилационна система в сградата гарантира липсата на проникване на миризми в помещенията дори при скъсване или пресъхване на сифоните. Но понякога изграждането на фанов канал е невъзможно или създава големи затруднения.

Това може да се случи поради особеностите на покривния материал, поради експлоатируем покрив, невъзможност за разполагане на изхода на изпускателния щранг далеч от балкони, прозорци, вентилационни системи. В такъв случай изпускателната част се извежда на тавана, а на върха му се монтира аератор.

Изходът на фановия щранг се извежда най-често на покрива. Ако вентилацията се извежда в стена, то разстоянието от нея до прозорци и балкони трябва да бъде не по-малко от 4 метра. При планирането се взема предвид и посоката на вятъра, така че газовете от канализацията да се разсейват и да не попадат чрез отворени прозорци и вентилационни устройства в помещенията.

Вакуумният клапан не може да стане пълноценен заместител на вентилационните щрангове, но неговото приложение може да се оправдае със следните предимства:

• лесна и бърза инсталация;
• икономия на парични средства;
• невъзможност за инсталиране на фанов щранг;
• минимизиране на загубите на топлина чрез вентилационните щрангове;
• подобряване на работата на канализационната мрежа и по-голяма свобода при нейното планиране.

По-просто казано, вентилационният клапан решава само една задача – предотвратява срива на фановия клапан, докато фановият щранг изравнява налягането в мрежата, както и вентилира септика и системата на вътрешната канализация.

В многоетажните сгради не се препоръчва вентилационният щранг да се заменя с вентилационен клапан, тъй като последният не може да осигури достъп на въздух в необходимите обеми. Тук аераторът може да се инсталира като допълнително оборудване за подобряване на работата на канализацията.

При изграждане на невентилирана система или замяна на вентилационния щранг с аератор е необходимо правилно да се изчисли пропускателната способност на мрежата, за да се изключи възможен срив на сифоните или повреда на фановите клапани.

Следва също да се има предвид, че в случай, че в сградата не се живее целогодишно, може да се случи хидравличните затвори да не бъдат запълнени с вода (да изсъхнат) и въздух от канализацията да постъпва в помещенията, което няма да се случи при изграждане на вентилиран щранг.

Конструкция и условия за експлоатация на устройството

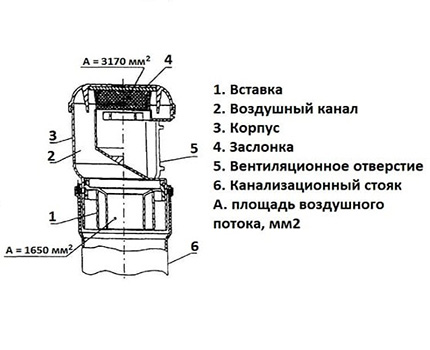

Корпусът на фановия клапан за обзавеждане на канализацията се изработва от полипропилен. Вътрешният механизъм може да бъде оборудван с гумена мембрана или прът, които пропускат въздух вътре в системата, без да го изпускат обратно в помещенията. Клапанът с прът се счита за по-надежден, тъй като работната му част се износва по-бавно.

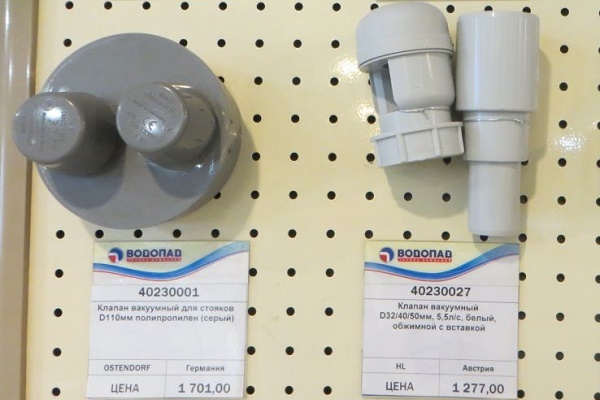

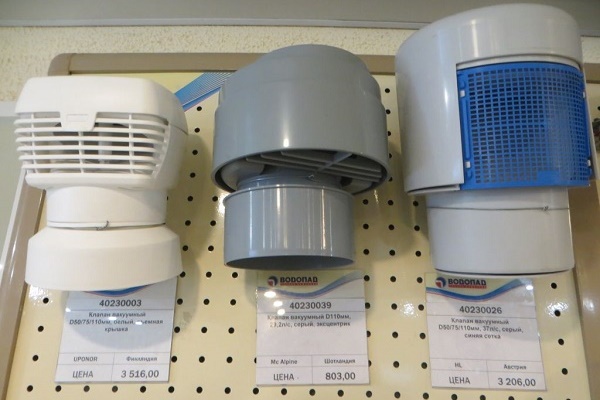

При избора на клапан се обръща внимание на следните характеристики:

• за отворен или затворен монтаж;
• необходимия диаметър на присъединителния изход;
• с обикновена или двойна топлоизолационна стена на щранга;
• какъв механизъм за заключване се използва – мембранен или с прът;
• за вертикално или хоризонтално (с Т-образно съединение) свързване.

Към вакуумните клапани за канализация се предявяват строги изисквания, всеки от тях се изпитва за херметичност и надеждност – по време на експлоатация те могат без загуба на работни качества да издържат повече от 800 000 цикъла на задействане.

Устройството на вакуумния клапан е просто. Това осигурява неговата надеждна работа, проектирана за стотици хиляди цикли на отваряне и затваряне.

Общи правила за монтаж на фанов клапан

Преди монтажа на първо място е необходимо да се провери клапанът за херметичност. Най-простият начин да се направи това е да се напълни с вода от страната, от която въздухът не трябва да постъпва вътре в корпуса, и да се провери тази част за липса на течове.

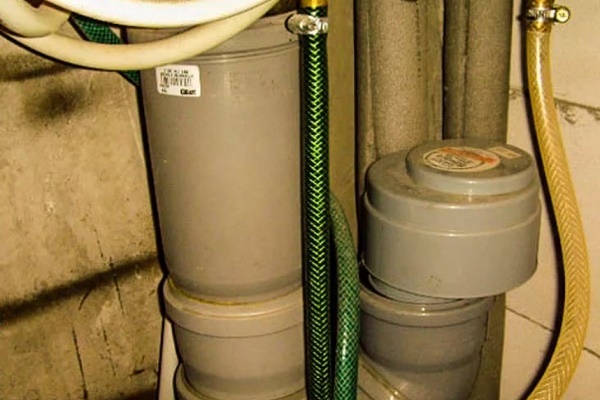

Аераторът се монтира изключително във вертикално положение. При хоризонтално разположение или монтаж под наклон производителят не гарантира правилната му работа. За да се постигне нужното разположение при монтажа на клапана, могат да се използват тройници и колена, които ще помогнат да се монтира вертикално.

Въпреки че устройството не изисква редовен технически преглед, все пак трябва да се осигури достъп до него за извършване на почистване при необходимост.

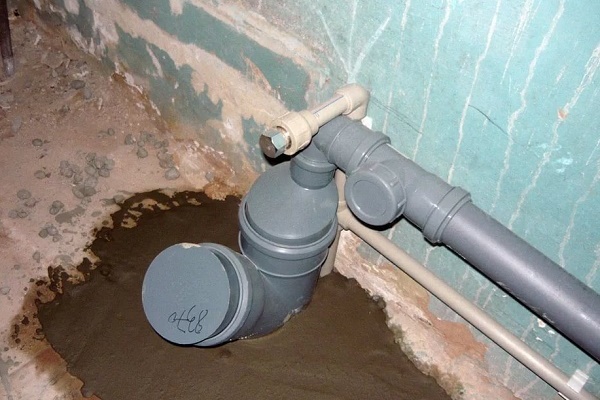

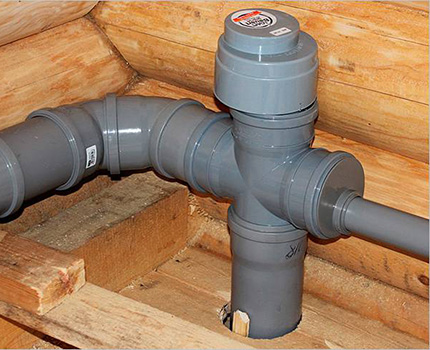

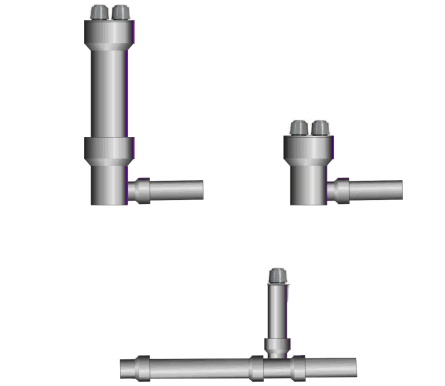

За правилното разположение на клапана се избира вертикално насочена тръба, или се монтира на хоризонтален участък с помощта на различни преходници. Съществуват също модели с връзки, предназначени за монтаж на хоризонтални участъци от тръбопровода.

При монтажа е необходимо да се осигури свободно постъпване на въздух към аератора, тъй като водата при изливане може да увлича със себе си въздух, чийто обем е 25 пъти по-голям от количеството на самата отпадна вода.

Особено важно е да се вземе предвид тази особеност при скрит монтаж на аератора за канализационната система.

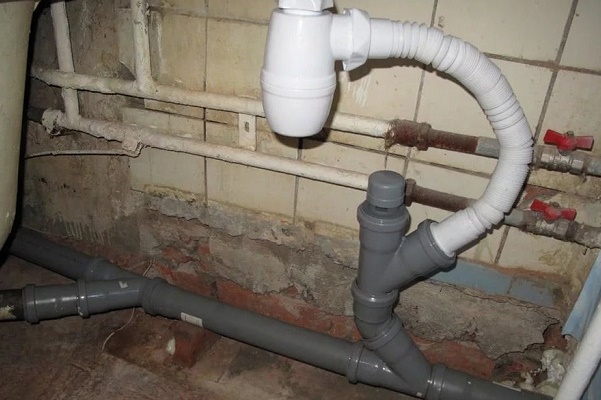

Фановият клапан се свързва, като се отдалечава от точката на изливане по хоризонтала или се отвежда нагоре над щранга. За различните варианти на свързване се използват тройници, завои, преходници, редукционни вложки.

Монтира се над нивото на свързване на най-крайната точка на изливане (в най-отдалеченото от щранга място). За да се изключи възможността за попадане върху уплътнителната мембрана — основният работен елемент — на пръски и мръсотия, аераторът се монтира на височина над 300 mm от мястото на свързване с щранга.

При извършване на монтаж на аерационния клапан се спазват определени правила. Напълно да замени фановия щранг той може само в случай на малък разход на вода.

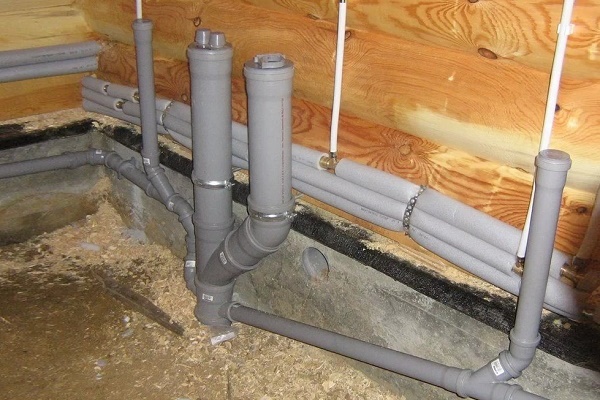

Устройството се монтира на места, достъпни за постъпване на въздух. Това може да бъде таванско помещение, технически етаж или санитарен възел на горния етаж на къщата. Всички помещения трябва да се проветряват или да бъдат оборудвани с аспиратори.

Диапазонът на работните температури на различните модели устройства може да варира от –50 °C до +95 °C. При монтаж на аератора в неотопляема част на къщата канализационният щранг (тръбата) се изолира. Корпусът на клапана може да не се защитава от отрицателни температури, тъй като между капака му и корпуса има въздушна кухина, която може да служи като изолация.

Поетапна инструкция за монтаж

Повечето въздушни клапани се произвеждат от производителите за свързване с тръби DN110. В случай че присъединителният размер на устройството не съответства на размера на тръбата, се използва специален преходник. За тръби DN50 или DN75 се използват аератори с подходящ диаметър на присъединителния изход или оборудвани с редукционна вложка.

Необходимо е да се помни, че клапанът, предназначен за тръби с диаметър по-малък от 110 мм, може да се монтира максимум за две санитарни точки.

На участъците на преход от тръба с по-голям диаметър към клапан с по-малък диаметър се използват вложки-умалители, различни преходници. За монтаж на аератора върху чугунена тръба съществуват също специални преходници, осигуряващи надеждна връзка на пластмаса с метал.

В началото на работата се определя мястото за монтаж на клапана, като се вземат предвид правилата за монтаж и неговата достъпност за по-нататъшно обслужване.

След това се изпълняват следните действия:

1. Изключва се водоснабдяването в къщата.
2. Ако монтажът се извършва върху предварително инсталиран тръбопровод, се прави врязване и се монтира специален преходник.

Повечето модели аератори имат раструбен тип на присъединяване.

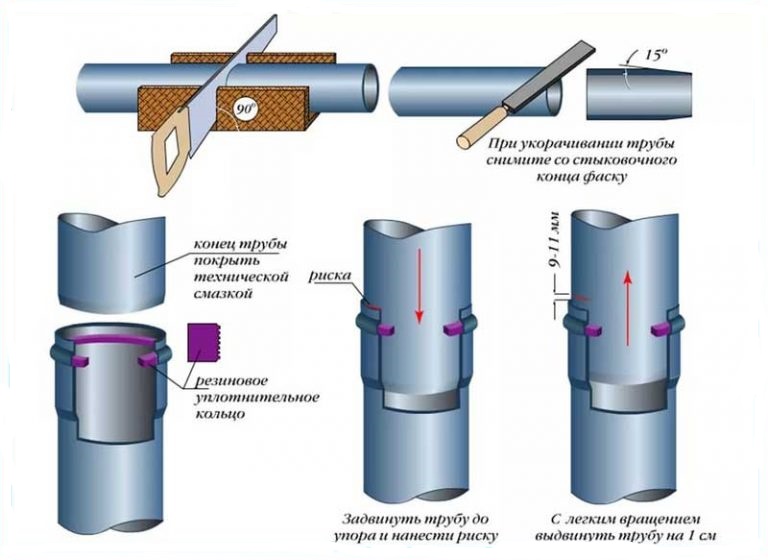

Сглобяването на такива съединения се осъществява в следната последователност:

1. Външната повърхност на гладката част и повърхността вътре в раструба се почистват от прах.
2. Уплътнителният пръстен се избърсва от възможни замърсявания и се вкарва в жлеба на раструба.
3. Повърхностите, които се допират по време на съединението, се смазват за намаляване на триенето. За това се използва уплътнител на силиконова основа или сапунен разтвор, глицерин.
4. Гладкият край на клапана се вкарва в раструба до маркировката. Качеството на съединението се проверява чрез завъртане на частите една спрямо друга, последвано от връщане в изходно положение.

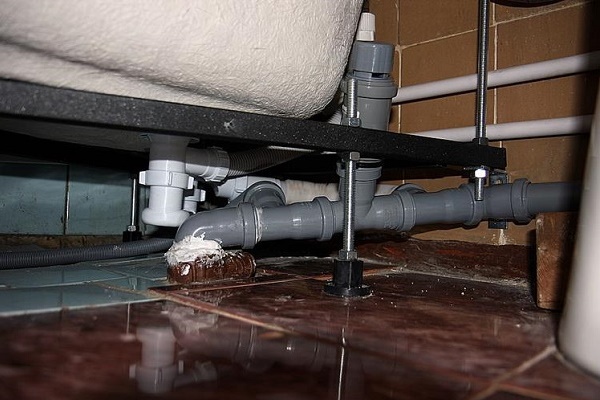

При необходимост участъкът с присъединения вакуумен клапан се закрепва с хомот. След приключване на работата е необходимо да се проверят фугите за херметичност.

Повърхностите, които се допират по време на съединението, се смазват за намаляване на триенето. За това се използва уплътнител на силиконова основа или сапунен разтвор, глицерин.

За скрит монтаж се използват специални модели вакуумни клапани. Ако щрангът е скрит в штраба или защитна кутия, тогава е необходимо да се вземат мерки, за да се осигури постъпване на въздух във фановия канализационен клапан. За това, според размера на решетката на аератора, се прави вентилационен отвор.

Корпусът на аератора се задълбочава в стената, крепежният елемент се нагажда така, че външният му ръб да е наравно с повърхността на стената. Видимият елемент остава само декоративната решетка, която може да се закрепи с помощта на самонарезни винтове или да се постави ръчно. От естетически съображения тя се произвежда в най-популярните цветови варианти — бяло, сиво, черно и хромирано.

Някои модели клапани могат да се използват като отвори за почистване на канализацията. За целта се сваля декоративният капак, изважда се вътрешният механизъм на фановия клапан и вътре се вкарва трос.

Изводи и полезно видео по темата

Принцип на работа и предназначение на фановия клапан:

Инсталирането на фановия клапан, безспорно, може значително да подобри работата на канализационната мрежа. Но не трябва да се разглежда инсталирането му като панацея от всички възможни неприятности, свързани с лошата работа на отточната система.

Ако вие самостоятелно сте инсталирали въздушен клапан в канализационната система или притежавате необходимите знания и умения, моля, споделете ги с нашите читатели. Оставяйте своите предложения, задавайте въпроси в разположения по-долу блок.
