Какъв трябва да бъде наклонът на канализационната тръба според строителните нормативи

Предварителните изчисления при изграждане на канализация предпазват от потенциални технологични проблеми, например от запушване. Правилно избраният диаметър на тръбите и грамотният монтаж осигуряват дълготрайна и комфортна употреба на канализационната система.

Един от важните показатели при проектирането и полагането на комуникациите е наклонът на канализационната тръба, необходим за свободното придвижване на отпадъчните води.

Ще разкажем как да изчислите достатъчния ъгъл на наклон на тръбопровода, на какви правила да се придържате при разпределението на вътрешната и външната канализационна система.

Какво е ъгъл на наклон на канализационните тръби

Един от принципите на монтаж на тръби, който опитните строители прилагат на практика, – е възможността за полагане на трасето по такъв начин, че отпадъчните води да се придвижват гравитачно. Този принцип се прилага навсякъде – както при оборудването на апартаменти в многоетажни сгради, така и при строежа на частни 1- или 2-етажни къщи.

Хоризонталните отклонения, за които и се изчислява ъгълът на наклон, се монтират след като са положени и фиксирани щранговете – вертикалните участъци на канализацията. Щранговете се отличават с по-голям диаметър от останалите тръби.

Хоризонталните отклонения се свързват към щранговете с помощта на фитинги (тройници) и се насочват към санитарните уреди (тоалетни, мивки, вани, душ кабини) по най-краткия път.

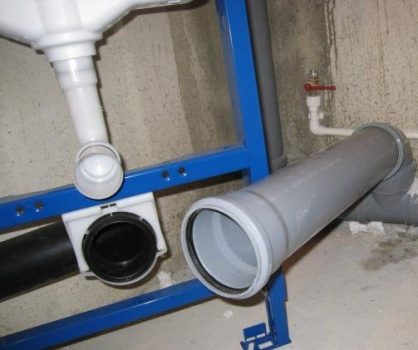

Най-често около щранга се монтират тоалетни – санитарни уреди, които „дават“ най-голямо количество твърди отпадъци. Колкото по-къс е пътят на движение на твърдите отпадъци до изхода, толкова по-малка е вероятността от възникване на запушване.

А сега да разгледаме определението на ъгъла на наклон на хоризонталната канализационна тръба – външна или вътрешна.

Да си представим, че по протежение на положеното трасе минава права линия, успоредна на пода или повърхността на земята в случай на външни тръби. Ако началото на линията се свърже с долния край на тръбопровода, то при правилен монтаж получаваме ъгъл – това е ъгълът на наклон.

Измерва се в градуси или, което е по-лесно за възприемане, в сантиметри на линеен метър – см/лин.м.

По време на строителството, за удобство и улеснение на изчисленията, просто се опъва изравнен по хоризонтала шнур. Началото му се закрепва в долната точка на трасето, а краят се извежда под горната. Измерванията на ъгъла се извършват спрямо него.

Изчисляването на ъгъла на наклона е пряко свързано с такива параметри на тръбите като дължина и диаметър.

Според нормативите, изложени в СНиП, диаметърът на хоризонталните отклонения на вътрешната инсталация трябва да отговаря на следните норми:

• D 40-50 мм – от съдомиялна или перална техника;
• D 50 мм – от мивки, кухненски мивки, вани, писоари (т.е. уреди с течни отпадъчни води);
• D 110 мм – от унитази.

За външна канализация е предвиден диаметър на тръбите 110-160 mm.

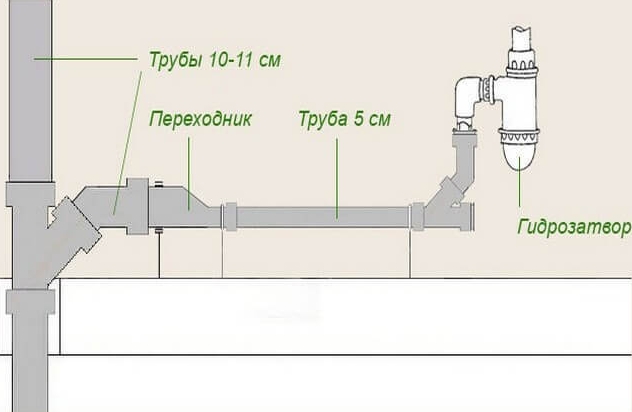

Възможни са варианти, когато се налага да се комбинират тръби с различен диаметър. Например, към отвеждането от мивка (50 мм) се присъединява тръбата на унитаза. Очевидно е, че е необходим преходник към тръба 110 мм (+)

Важно е правилно да се подберат както диаметърът, така и ъгълът на наклона на комуникациите, иначе системата често ще излиза от строя. Нека разгледаме възможните негативни последствия.

Как функционалността на системата зависи от наклона

По време на монтажа на канализационната система тръбите се полагат или направо (успоредно на пода), или под определен ъгъл. Първият вариант е определено грешен, тъй като блокира движението на отпадъчните води и в крайна сметка прави цялата система неработоспособна.

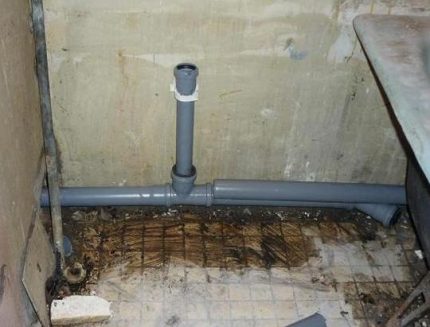

Съдейки по снимката, тръбите са положени дори не успоредно на пода, а с известен наклон към ваната – тоест неправилно. При пускане на водата в мивката, тя ще потече не към щранга, а направо във ваната

Второто решение е вярно, но може да се изпълни по различен начин:

1. Да се осигури максимално остър ъгъл.
2. Да се направи наклонът минимален.
3. Да се извърши монтаж, ориентирайки се по цифрите, препоръчани от нормативните документи.

Какво ще се случи във всеки от изброените случаи?

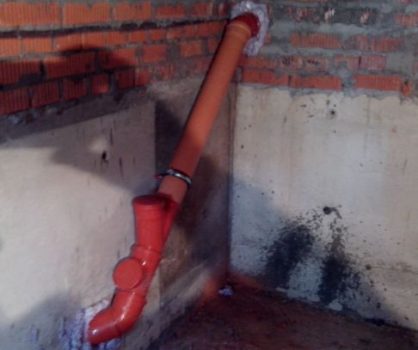

Вариант 1. Изглежда, че твърде остър ъгъл, а следователно и стръмно спускане на отпадъчните води, не е опасно. Това мнение е погрешно, тъй като бързото течение на течността не осигурява в пълна степен измиването на твърдите отпадъци.

В крайна сметка те се натрупват и образуват запушвания. Втората неприятност е свързана със срив на хидрозатворите, резултатът – специфична миризма на канализация в целия дом или апартамент.

Още едно нежелано и нарушаващо комфорта следствие – силен шум, който създават с голяма скорост падащите надолу отпадъчни води.

Вариант 2. Минималният наклон почти не се различава от хоризонталния монтаж. Бавното движение на течността води до затлачване, образуване на дебел слой мръсотия по стените на тръбите, а след това и до редовни запушвания. Между другото, СНиП препоръчва да се спазва скорост на отпадъчните води в границите 0,7-1,0 м/сек.

Вариант 3. Най-оптималното решение е да се осигури наклон, посочен в нормативната документация, където е посочена зависимостта на ъгъла на полагане на трасето от диаметъра или дължината на тръбата. Нека преминем директно към нормите и изчисленията.

Какви нормативи трябва да се спазват

Нека се спрем по-подробно на строителните норми, които са подробно изложени в СНиП. За особеностите на вътрешната канализация може да се прочете в СНиП 2.04.01-85, а за външната – СНиП 2.04.03-84. Също така е полезно да се обърнете към нормативната документация ГОСТ 25150-82.

Особености на вътрешната канализация

Съществуват два варианта за обустрояване на вътрешната канализация – скрит и открит монтаж. Първият е маскиране на разводката зад стенни панели, под подово покритие и в подовите конструкции, а вторият се състои в полагането на открити участъци.

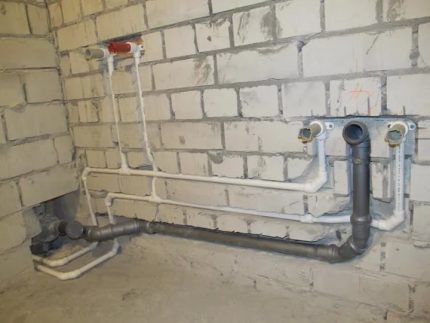

Един от вариантите за скрит монтаж е пълното или частичното вграждане в стените. В тухлени и панелни сгради за такъв тип маскиране се практикува жлебене с последващо довършване – мазилка, гипсокартон, керамична облицовка.

От вида на монтажа, по-специално, зависи допустимата дължина на тръбопровода:

• скритите линии трябва да бъдат не по-дълги от 10 м;
• откритите тръби могат да бъдат и с по-голяма дължина, но при условие на монтаж под определен от нормите наклон и при осигуряване на свободен достъп с цел техническо обслужване.

Диаметърът на тръбите задължително трябва да съвпада с диаметъра на изходите при санитарните уреди. За присъединяване на трасетата към щранговете се използват фасонни елементи – кръстовини и тройници от прав тип за свързване под ъгъл 90° и от кос тип за фиксиране под ъгли 45-60°.

Въпреки правилното, с наклон, разположение на скритите тръби, с цел техническо обслужване се устройват ревизионни камери – както на завоите, така и на дълги прави участъци от трасето (+).

Изисквания се налагат и към завоите: те трябва да бъдат плавни, от 90° и повече, тоест не остри. За по-безопасна смяна на посоката на тръбата се създава конструкция от два завоя по 135°. При съединяване на детайлите муфите трябва да се завъртат срещу течението на отпадъчните води. Единственото изключение е монтажът на двумуфтови съединения.

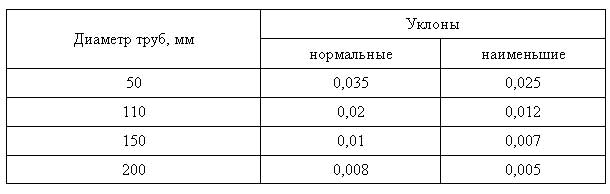

В СНиП са посочени допустимите стойности на наклона на канализационните тръби. Данните са представени в следната таблица:

Нормативните стойности са дадени в зависимост от диаметъра на тръбите, в единици, които се четат като брой сантиметри на линеен метър. Например, при монтажа на отклонения с диаметър 50 мм е необходимо да се поддържа наклон от 0,025 м до 0,035 м (от 2,5 см до 3,5 см на всеки метър) (+)

Получава се, че при дължина на канализационната линия, равна на 5 м, разликата във височината над нивото на пода между началото и края на тръбата ще бъде 12,5 (17,5) см = 2,5 (3,5) х 5.

Да се върнем към «помощта» на строителния шнур – той точно може да потрябва. Ако го опънете по цялата дължина на тръбата, но успоредно на пода, точно ще се получи, че разстоянието от шнура до долния край на магистралата е 0 мм, а до горния – 12,5 (17,5) см.

Както е ясно от таблицата, с увеличаване на диаметъра на тръбата стойността на наклона намалява, тоест за D 110 мм оптималният ъгъл на наклон е 2 см/линеен метър.

В таблицата са представени минималните стойности на нормите. Съществува и максимален наклон – това е 0,15 м/линеен метър. Стойността е актуална за тръби от различни видове и размери, освен за най-късите отклонения, чиято дължина е по-малка от един и половина метра.

Може да се направи извод, че ъгълът на наклона за тръбите на вътрешната канализация трябва да се намира в интервала между данните от таблицата и 15 см/линеен метър.

Образец на проект за вътрешно разпределение

Проектът трябва да започне с изготвяне на схеми, чертежи и скици с едновременни изчисления, отнасящи се до всички отклонения.

Особено внимание трябва да се обърне на следните моменти:

• разположението на тръбите, фитингите, местата на съединенията;
• диаметъра на тръбите и свързващите фасонни части;
• дължината на всеки участък до щранга;
• височината на подовото покритие или отметката на плочите, ниши и т.н.

Освен точните стойности на измерванията трябва да се вземат предвид допуски: за всяко отклонение на магистралата ± 20 см, за дължината на щранга и отвода ± 1,5 см.

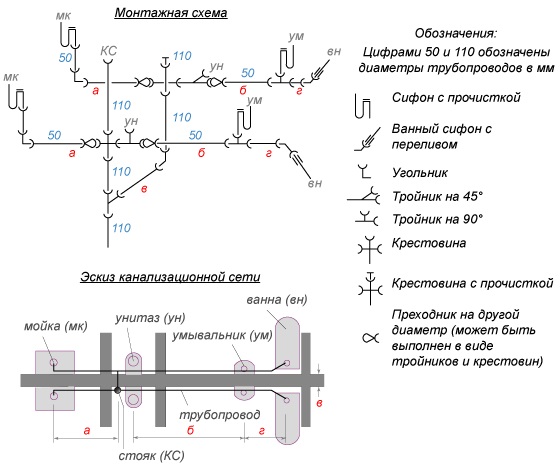

Образец на измервателна карта за монтаж на канализационни тръби за два апартамента, свързани към общ щранг. Двете части са абсолютно идентични и са разположени в огледален образ (+)

За дадената схема на канализационния гребен са важни измерванията на разстоянията между отделните точки, а именно централните оси:

• щранга и мивката;
• ваната и умивалника;
• тоалетната чиния и умивалника.

Също така е необходимо да се вземе предвид дебелината на стената, която разделя санитарните блокове на два съседни апартамента.

Повече за проектирането на вътрешната канализационна разводка на частна къща можете да прочетете в тази статия.

Полагане на външни тръби

За разлика от тръбите на вътрешната канализация, които могат да бъдат както открити, така и скрити в плочите, външните магистрали се отнасят към скритите комуникации – тръбопроводът се поставя в земята.

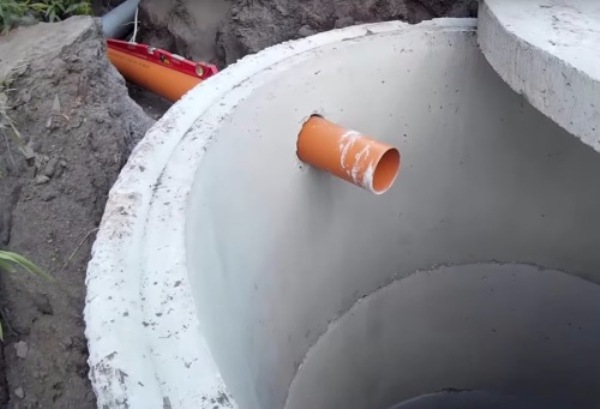

Тръбопроводите най-често излизат на нивото на основата на къщата и водят към пречиствателни или акумулационни съоръжения. По цялата си дължина те трябва да имат диаметър не по-малък от 110 мм и ясно обозначен наклон – 0,02 м на линеен метър.

Освен задължителния наклон към външните магистрали се поставят още редица изисквания. Например, те също по цялата си дължина трябва да бъдат оборудвани с ревизионни шахти.

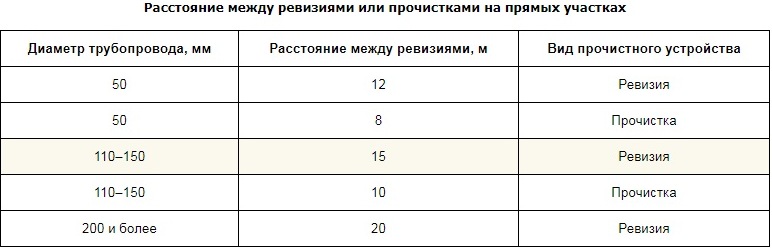

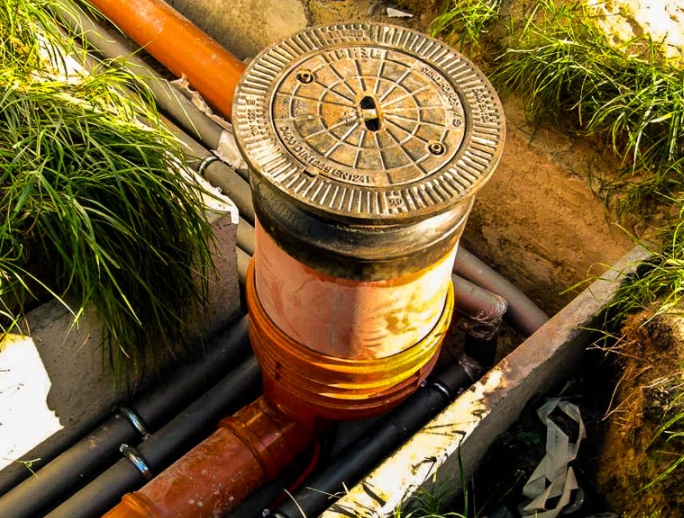

Ако магистралата е права, тогава шахтата се изгражда на всеки 10 м, ако има извивки – то и на местата на завоите. Техническите шахти са задължителни и там, където се пресичат няколко магистрали или има стъпаловиден преход.

Максималният брой ревизионни шахти е необходим, за да се предвиди възникването на запушвания в най-предразположените за това места: на завоите, на местата на съединенията и т.н. (+)

За външната канализация се използват различни видове тръби, тяхното сечение е от 110-200 м. Както вече установихме по-горе, ъгълът на наклон зависи от вътрешния диаметър на тръбопровода, затова вземаме това предвид и при изграждането на траншеи, и при полагането на комуникации.

Не забравяйте, че за тръби с голям диаметър се прилагат по-малки стойности:

• при D 150 мм – от 0,007 м до 0,01 м;
• при D 200 мм – от 0005 м до 0,008 м.

Това са минималните стойности. При монтажа на къс фрагмент от тръба с голямо сечение нищожният наклон може да бъде и незабележим, но за дългите тръбопроводи разликите биват явни.

Например, при полагането на тръба с диаметър 15 см е решено да се направи наклон 1 см/линеен метър. Получава се, че на всеки 10 м разликата е 10 см, а на 100 м – 1 м. Това трябва да се вземе предвид и да се съобрази с параметрите на УГВ (ниво на подземните води), както и с показателите на дълбочината на замръзване на почвата.

Как да се контролира наклонът

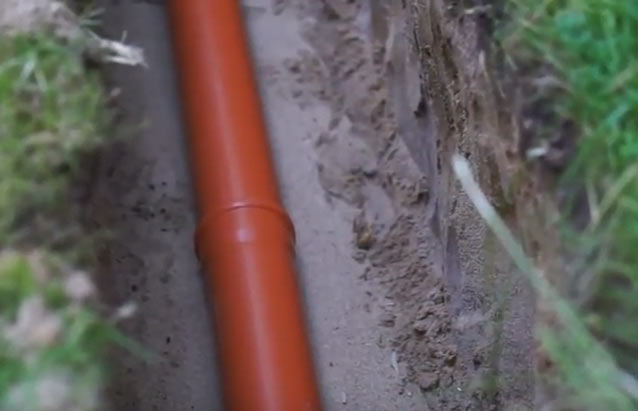

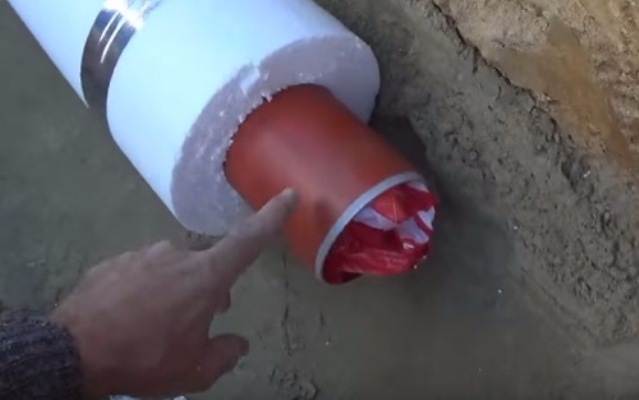

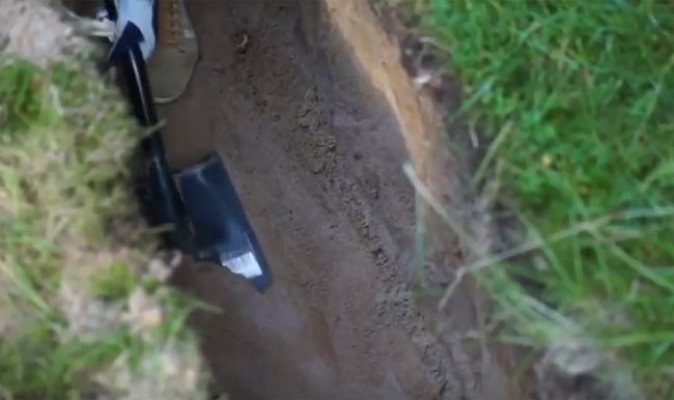

За пример за монтаж на външна магистрала ще вземем полагането на една-единствена права тръба, която води от сградата до септик.

Предназначението на тръбата е да премества канализационните отпадъчни води, постъпващи от санитарните уреди, към общия резервоар. Това са и мазните отпадъци от кухненската мивка, и фекалните маси от тоалетната, и мръсната вода от душ кабината.

Резонно е, че тръбата трябва да бъде не по-малка от 110 мм в сечение. За нас е важно по цялата дължина на тръбата да се запази необходимият наклон, в този случай – 0,02 м/линеен метър.

С помощта на лазерен нивелир може да се измерва ъгълът на наклон на различни етапи на работа. Фотогалерията ще помогне визуално да си представите контролираните работни участъци.

Ако наклонът е спазен на всички места, няма да има проблеми с движението на канализационните води. Но трябва да се помни, че резултатът от незабелязани грешки в последствие може да бъде пълен демонтаж на външната магистрала, затова към всяко измерение трябва да се подхожда много сериозно и да не се прави „на око“.

Изчисляване на нивото на напълване на трасето

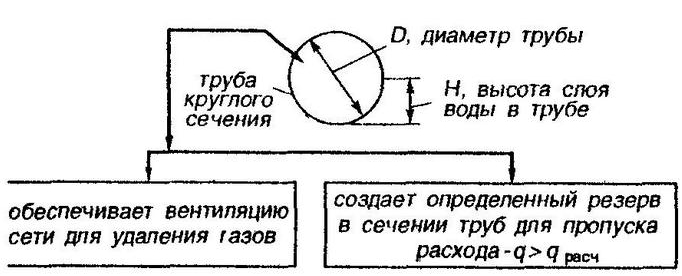

Допълнителните изчисления на нивото на запълване, заедно с определените според нормите на СНиП ъгъл на наклон, осигуряват безпроблемно движение на канализационните води по тръбопровода.

Изчисленията се извършват по формулата:

Y=H/d, където

• Y – ниво на запълване;
• H – ниво на течността в тръбата;
• d – диаметър

Стойност 1,0 означава, че магистралата е напълно запълнена с води – това може да се случи само при неправилно, абсолютно хоризонтално разположение на елементите на окабеляването.

В СНиП са посочени нормите за минимално и максимално допустимо запълване – 0,3 и 1,0 съответно. Тоест, ако диаметърът на тръбите е избран правилно, отпадъците ще се движат с необходимата скорост, без да залепват по вътрешните стени (+)

Поради това е прието да се вземат стойности в рамките на 50-60%. При практическо приложение се взема предвид запълваемостта, която е по-голяма от 0,3 и по-малка от 0,6. За оптимална стойност се смята 0,5-0,6.

Нека се опитаме сами да изчислим скоростта на движение на водата. Според нормативите, тя трябва да бъде 0,7 м/с или повече. Само при такива стойности течността свободно достига крайната цел.

Да предположим, че H е равно на 60 mm, а D – 110 mm, тръбите са изработени от пластмаса, т.е. се отличават с гладка вътрешна повърхност и минимална степен на съпротивление. Според формулата 60 делим на 110, получаваме 0,55 – това е нивото на запълване (Y), то отговаря на нормата.

Изводи и полезно видео по темата

Информацията от видеоклиповете ще ви помогне да разберете сложните нюанси на монтажа на канализационния тръбопровод.

Пример за правилно монтирани тръби в санитарен възел:

Подробно разяснение на теоретичната част:

Полезно приспособление за спазване на ъгъла на наклон:

Спазването на нормите при изчисляване на ъгъла на наклон на канализационните тръби има голямо значение в технологичен план. По-добре е изчисленията да се извършват още на етапа на проектиране на вътрешното окабеляване или устройството на външния тръбопровод.

Ако възникнат затруднения, препоръчваме да се обърнете към професионални инженери-проектанти.

Имате ли какво да допълните, или възникнаха въпроси относно определянето на наклона и окабеляването на канализационните тръби? Можете да оставите коментари към публикацията. Формата за връзка се намира в долния блок.
